Terméktípus	Elektromos fúró/csavarozó
Márka	Parkside
Modell	PNS 300 B3
Névleges felvett teljesítmény	300 W
Névleges feszültség	230 V ~ 50 Hz
Sebességfokozat	2 sebességes
Üresjárati fordulatszám (1. fokozat)	0 - 400 min⁻¹
Üresjárati fordulatszám (2. fokozat)	0 - 1600 min⁻¹
Max. nyomaték	40 Nm
Nyomatékszintek	22 + 1 fúrási fokozat
Fúrótokmány kapacitása	∅ max. 10 mm
Max. fúrási átmérő (fa)	25 mm
Max. fúrási átmérő (acél)	10 mm
Védelmi osztály	II (kettős szigetelés)
Hangnyomásszint	81,5 dB(A)
Hangteljesítményszint	91,5 dB(A)
Rezgés (fémfúrás)	3,834 m/s²
Tápellátás	Hálózati
Súly (kb.)	1,5 kg
Tartozékok	Fúrógép, 2 betét (PZ2/PH2), használati útmutató
Cikkszám (IAN)	382538_2110
Garancia	3 év
Karbantartás és tisztítás	Száraz rongy, ne használjon folyadékot
Pótalkatrészek	Szénkefe, kapcsoló
Használat	Csavarozás, fa/fém/műanyag fúrása

Gyakran ismételt kérdések - PNS 300 B3 PARKSIDE

Hogyan cseréljem ki a betétet vagy a fúrót?

Kapcsolja ki a készüléket és húzza ki a dugót. Forgassa el a fúrótokmány gyűrűjét a tokmány kinyitásához. Helyezze be a szerszámot és húzza meg. Az automatikus orsóretesz elenged induláskor.

Hogyan állítsam be a meghúzási nyomatékot?

Forgassa el a nyomatékválasztó gyűrűt (6) a kívánt szintre (1-22). Fúráshoz állítsa a fúrás szimbólumra. Alacsonyabb nyomaték alkalmas kis csavarokhoz és puha anyagokhoz.

Hogyan válasszak a két sebesség között?

Csak akkor használja a sebességváltót (1), ha a készülék leállt. 1-es állás: 0-400 min⁻¹ csavarozáshoz. 2-es állás: 0-1600 min⁻¹ fúráshoz.

Hogyan fordítsam meg a forgásirányt?

Forgassa el a forgásirányváltót (3) jobbra vagy balra. Csak a készülék leállított állapotában tegye.

Hogyan használjam a folyamatos üzemmódot?

Nyomja meg a BE/KI kapcsolót (5), és rögzítse a reteszelő gombbal (4). A leállításhoz nyomja meg újra és engedje el. Ez az üzemmód csak maximális sebességnél működik.

Mekkora a maximális fúrási átmérő?

Fa: 25 mm, acél: 10 mm. A tokmány legfeljebb 10 mm átmérőjű fúrókat fogad.

Hogyan távolítsam el a fúrótokmányt?

Tartsa a tokmányt elöl, húzza/tolja a tokmánygyűrűt (8) a tokmány (9) felé a kioldáshoz, majd húzza le a tokmányt elöl.

Milyen tartozékok járnak a géphez?

A fúrógép két betéttel érkezik: egy PZ2 és egy PH2 keresztfejű betét.

Hogyan karbantartsam a fúrógépet?

Bármilyen karbantartás előtt húzza ki a dugót. Tisztítsa a házat száraz ronggyal. Ne használjon benzint, oldószert vagy agresszív tisztítószereket. A készülék nem igényel különleges karbantartást.

Mi a garancia?

3 év garancia a vásárlás napjától. Őrizze meg a nyugtát. Hibák esetén vegye fel a kapcsolatot a vevőszolgálattal. Az IAN: 382538_2110.

HASZNÁLATI ÚTMUTATÓ PNS 300 B3 PARKSIDE

Az originál használati utasítás fordítása

DE AT CH

2-GANG-NETZBOHRSCHRAUBER

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

\$1

HU Az originál használati utasítás fordítása Oldal 119

SI Prevod originalnega navodila za uporabo Stran 131

1 2 3 4 5 6 7 8 9 III PARKSIDE S₂PZ2 10 S₂PH2

Contents

Introduction 2

Intended use 2

Features 2

Package contents 2

Technical data 2

Rendeltetésszerű használat 120

Felszereltség 120

A csomag tartalma 120

Müszaki adatok 120

Általános biztonsági utasítások elektromos kéziszerszámokhoz ..... 1 2 1

1. Munkahelyi biztonság 121

2. Elektromos biztonság 122

3. Személyi biztonság 122

4. Az elektromos kéziszerszám használata és kezelése 123

5. Szerviz 123

Fúrógépekre vonatkozó biztonsági utasítások....1 2 4

Készülékspecifikus biztonsági utasítások 124

Eredeti tartozékok/ kiegészítő eszközök.... 125

Üzembe helyezés előtt 125

Szerszámcseere 125

Forgatónyomaték beállítása/ üzemmód kiválasztása 125

2 sebességfokozatú meghajtás 125

Fúrótokmány levétele 125

Bittartó használata 126

Üzembe helyezés....126

Be-/kikapcsolás 126

Fordulatszám beállítása 126

Forgásirányváltás 126

Karbantartás és tisztítás 126

Jótállásitájékoztató ....

Ártalmatlanítás....129

Az eredeti megfelelöségi nyilatkozat fordítása 130

2 SEBESSÉGES HÁLÓZATI FÚRÓ-CSAVAROZÓ PNS 300 B3

Bevezető

Gratulálunk új készüléke megvásárlásához. Vásárlásával kiváló minőségű termék mellett döntött.

A használati útmutató a termék része. Fontos tudnivalókat tartalmaz a biztonságra, használatra és ártalmatlanításra vonatkozóan. A termék használata előtt ismerkedjen meg valamennyi használati és biztonsági utasítással. A terméket csak a leírtak szerint és a megadott célokra használja. A termék harmadik személynek történő továbbadása esetén adja át a készülékhez tartozó valamennyi leírást is.

Rendeltetésszerű használat

Ez a készülék csavarok be- és kicsavarására, valamint fába, fémbe és műanyagba fúrásra használható.

A készüléket csak a leírtak szerint és a megadott alkalmazási területeken használja. A készülék nem alkalmas ipari használatra. A készülék minden más használata vagy módosítása nem rendeltetésszerűnek minősül és jelentős balesetveszélyt okozhat. A nem rendeltetésszerű használatból eredő károkért a gyártó nem vállal felelősséget.

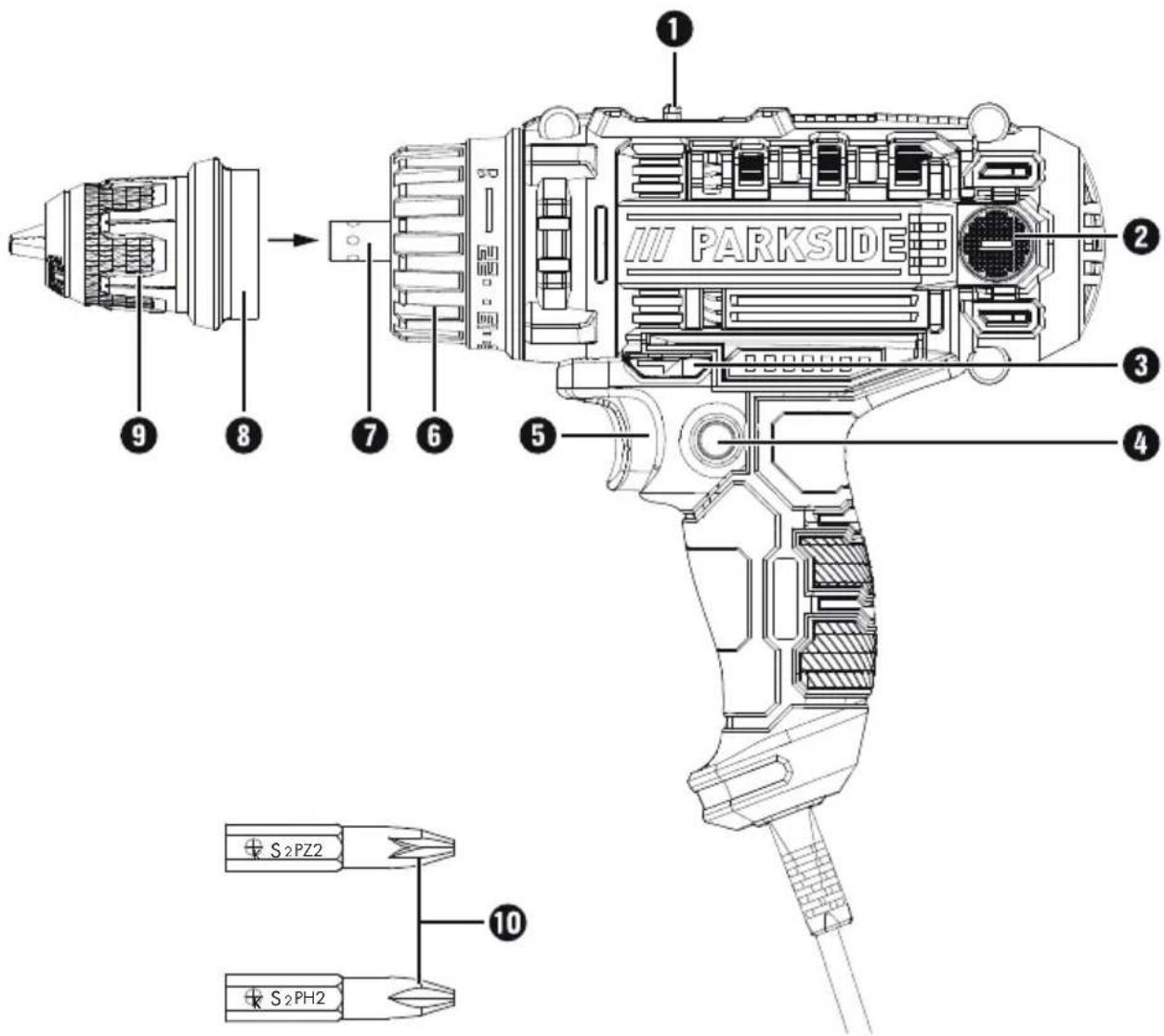

Felszereltség

① fokozatválasztó kapcsoló
② szénkefe-burkolat
3 forgásirányváltó kapcsoló
4 rögzítógomb
5 Be-, kikapcsoló/ fordulatszám-szabályozó
6 forgatónyomaték-váltó
7 bittartó
8 fúrótokmány-gyűrű
9 fúrótokmány
10 bitek

A csomag tartalma

1 2 sebességes hálózati fúró-csavarozó

2 bitek (PZ2/PH2)

1 használati útmutató

Müszaki adatok

Névleges teljesítmény- felvétel 300

Névleges feszültség 230 V \~, 50 Hz (váltóáram)

Meghajtás2-sebességfokozatú meghajtás

Névleges üresjárati

fordulatszám 1. sebesség n 0-400 min ^-1 2. sebesség n 0-1600 min ^-1

Max. forgatónyo- maték 40 Nm

Forgónyomaték- fokozatok 1-22 + 1 fúrófokozat

Fúrótokmány kapacitása max. 10 mm

Max. fúróátmérő 25 mm fához 10 mm acélhoz

Védelmi osztály II (dupla szigetelés)

Zajkibocsátási érték

A zaj mért értéke az EN 62841 szabványnak megfelelően került meghatározásra. Az elektromos kéziszerszám A-súlyozott zajszintjének jellemző értéke:

Hangnyomásszint L_PA=80,5 dB(A) Bizonytalansági K érték K_PA=5 dB

Hangerőszint L_WA = 91,5 dB (A) Bizonytalansági K érték K_WA = 5 dB

Rezgéskibocsátási érték

Rezgés összértéke (három irány vektorösszege), az EN 62841 szabvány szerint mérve:

Fém fúrása a_h,D = 3,834 m/s Bizonytalansági érték K = 1,5 m/s²

Viseljen hallásvédőt!

MEGJEGYZÉS

A megadott rezgés-kibocsátási értékek és a megadott zajkibocsátási értékek szabványos mérési eljárással lettek meghatározva és felha sználhatók az elektromos szerszámok egy mással való összehasonlítására.
A megadott rezgés összértékek és zajkibocsátási szintek a terhelés előzetes megbecsüléséhez is felhasználhatók.

FIGYELMEZTETÉS!

A rezgéskibocsátási érték és zajkibocsátási szint az elektromos kéziszerszám tényleges hasz nálata során a megadott értékektől eltér het annak függvényében, hogy miként és hogyan használja az elektromos készül éket, és különösen, hogy milyen fajta munkadarabon dolgozik.
- Biztonsági intézkedéseket kell meghatározni a kezelő védelmére a tényleges használati körülmények között fellépő rezgésterhelés becslése alapján (ennek során a működési ciklus minden részét figyelembe kell venni, például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül működik).

Általános biztonsági utasítások elektromos kéziszerszámokhoz

FIGYELMEZTETÉS!

▶ Tanulmányozza az elektromos kéziszerszámhoz tartozó összes biztonsági figyelmeztetést, utasítást, ábrát és műszaki adatot. Az alábbi utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Örizze meg az összes biztonsági előírást és utasítást későbbi használatra.

A biztonsági előírásokban használt „elektromos kéziszerszám” kifejezés hálózatról (hálózati vezetéken át) üzemeltetett elektromos kéziszerszámokra vagy akkumulátoros elektromos kéziszerszámokra (hálózati vezeték nélkül) vonatkozik.

1. Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlenség és a rosszul megvilágított munkaterület balesetet okozhat.
b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikráznak, a szikra pedig meggyújthatja a port vagy gözöket.
c) Az elektromos kéziszerszám használata közben ne engedjen közel gyermekeket és más személyeket. Ha elterelik a figyelmét, elveszítheti uralmát az elektromos kéziszerszám felett.

2. Elektromos biztonság

a) Az elektromos kéziszerszám csatlakozódugójának illeszkednie kell a csatlakozóaljzatba. A csatlakozót semmilyen módon nem szabad megváltoztatni. A földelt elektromos kéziszerszámokat ne használja adapterrel. A nem módosított csatlakozó és a megfelelő csatlakozóaljzat használata csökkenti az áramütés veszélyét.

b) Ügyeljen arra, hogy teste ne érintkezzen földelt felülettel, mint például csővezeték, fűtőtest, tűzhely vagy hűtőszekrény felületével. Az áramütés kockázata nagyobb, ha a teste földelve van.

c) Óvja az elektromos kéziszerszámot esótól vagy nedves környezettől. Növeli az áramütés kockázatát, ha víz kerül az elektromos kéziszerszámba.

d) Ne használja a csatlakozóvezetéket rendeltetésellenes célra, ne hordozza és ne akassza fel az elektromos kéziszerszámot a kábelnél fogva és ne a vezetéknél fogva húzza ki a csatlakozódugót az aljzatból. Tartsa távol a csatlakozóvezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összecsavarodott csatlakozóvezeték növeli az áramütés kockázatát.

e) Ha a szabadban dolgozik az elektromos kéziszerszámmal, akkor csak olyan hosszabbító vezetékeket használjon, ami kültéren is engedélyezett. A kültéri használatra alkalmas hosszabbító kábellel csökkentheti az áramütés veszélyét.

f) Ha az elektromos kéziszerszám nedves helyen történő használata elkerülhetetlen, akkor használjon hibaáram védőkapcsolót. A hibaáram védőkapcsoló használata csökkenti az áramütés veszélyének kockázatát.

3. Személyi biztonság

a) Legyen figyelmes, ügyeljen arra, amit csinál és megfontoltan végezze a munkát az elektromos kéziszerszámmal. Ne használjon elektromos kéziszerszámot, ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszám használatakor már egy pillanatnyi figyelmetlenség is komoly sérüléseket okozhat.
b) Veljen egyéni védőeszközt és mindig vegyen fel védőszemüveget. Az elektromos kéziszer-szám jellegének és alkalmazásának megfelelő egyéni védőeszköz, például pormaszk, csúszás-mentes biztonsági cipő, védősisak vagy fülvédő csökkenti a személyi sérülések veszélyét.
c) Előzze meg a készülék véletlenszerű bekap csolását. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt a villamos hálózatra és/vagy az akkumulátorra csatlakoztatja, illetve kézbe veszi vagy viszi. Balesetet okozhat, ha az elektromos kézi szerszám hordozása közben az ujja a kapcsolón van vagy az elektromos kéziszerszám már bekapcsolt állapotban van, amikor csatlakoztatja az áramellátásra.
d) Távolítsa el a beállításhoz használt szerszá- mokat vagy csavarkulcsokat az elektromos kéziszerszám bekapcsolása előtt. Az elektro- mos kéziszerszám forgó részében maradt szers- zám vagy kulcs balesetet okozhat.
e) Kerülje a normálistól eltérő testtartást. Vegyen fel biztonságos álló helyzetet és tartsa meg folyamatosan az egyensúlyát. Ily módon váratlan helyzetekben is jobban úrrá tud lenni az elektromos kéziszerszámon.

f) Viseljen alkalmas ruházatot. Ne viseljen bő ruházatot vagy ékszert. Tartsa távol a haját és ruháját a mozgó részektől. A laza ruházat, az ékszer vagy a hosszú haj beleakadhat a mozgó részekbe.
g) Amennyiben a készülékhez porelszívó és porgyűjtő berendezés is szerelhető, akkor ezeket csatlakoztatni és megfelelően használni kell. A porelszívó alkalmazása csökkentheti a por általi veszélyeztetést.
h) Ne gondolja, hogy biztonságban van és ne hagyja figyelmen kívül az elektromos kéziszerszámokra vonatkozó biztonsági előírásokat akkor sem, ha többszöri használat után jól ismeri az elektromos kéziszerszám használatát. A figyelmetlen használat a másodperc töredéke alatt súlyos sérüléseket okozhat.

4. Az elektromos kéziszerszám használata és kezelése

a) Ne terhelje túl az elektromos kéziszerszámot. A munkájának megfelelő elektromos kézis zerszámot használja. A megfelelő elektromos kéziszerszámmal jobban és biztonságosabban tud dolgozni a megadott teljesítmény-tartomány ban.
b) Ne használjon olyan elektromos kéziszerszá-mot, amelyiknek hibás a kapcsolója. Ha az elektromos kéziszerszámot már nem lehet be- és kikapcsolni, akkor a használata veszélyes és meg kell javíttatni.
c) Húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból és/vagy távolítsa el a levehető akkumulátort, mielőtt beállításokat végez a készüléken, betétszerszámokat cserél vagy az elektromos kéziszerszámot elteszi. Ezzel a megelőző biztonsági intézkedéssel megakadályozható az elektromos kéziszerszám véletlen bekapcsolása.
d) A nem használt elektromos kéziszerszámot gyermekektől elzárva tárolja. Ne engedje, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik annak használatát vagy nem olvasták az erre vonatkozó utasításokat. Az elektromos kéziszerszá-mok veszélyesek, ha tapasztalatlan személyek használják azokat.

e) Gondosan ápolja az elektromos kéziszerszámokat és a betétszerszámokat. Ellenőrizze, hogy a mozgó részek tökéletesen működnek és nincsenek beszorulva, részei nincsenek eltörve vagy olyannyira megsérülve, hogy az befolyásolná az elektromos kéziszerszám működését. Az elektromos kéziszerszám használata előtt javíttassa meg a sérült részeket. Sok balesetet a rosszul karbantartott elektromos kéziszerszámok okoznak.
f) A vágószerszámokat tartsa mindig élesen és tisztán. A gondosan karbantartott éles vágóesz- közök kisebb valószínűséggel szorulnak be és könnyebben irányíthatók.
g) Az elektromos kéziszerszámot, a betétszerszámokat stb. a használati utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Az elektromos kéziszerszám nem rendeltetésszerű használata veszélyes helyzeteket teremthet.
h) A markolatokat és fogófelületeket tartsa szá-razon, tisztán és olaj- illetve zsírmentesen. A csúszós markolatok és fogófelületek nem teszik lehetővé az elektromos kéziszerszám biztonságos használatát és irányítását váratlan helyzetekben.

5. Szerviz

a) Az elektromos kéziszerszámot csak képzett szakemberrel és csak eredeti cserealkatrészekkel javíttassa. Ezzel biztosíthatja az elektromos kéziszerszám hosszan tartó biztonságos működését.

Fúrógépekre vonatkozó biztonságiutasítások

Minden munkavégzésre vonatkozó biztonsági utasítások

Az elektromos kéziszerszámot a szigetelt markoló felületénél fogja meg, ha olyan munkát végez, ahol a cserélhető szerszám rejtett kábelekbe vagy a készülék saját hálózati kábelébe ütközhet. A feszültség alatt álló vezetékkel való érintkezés feszültség alá helyezheti a készülék fém alkatrészeit is, ez pedig elektromos áramütést okozhat.

Viseljen porvédő maszkot.

Biztonsági utasítások hosszú fúrószárak használata esetén

Semmiképpen ne dolgozzon a fúrószár legnagyobb megengedett fordulatszámánál nagyobb fordulatszámmal. Nagyobb fordulatszám esetén a fúrószár könnyen elgörbül, ha nem ér a munkadarabhoz és szabadon tud forogni, és sérüléseket okozhat.

■ Kezdje a fúrást mindig alacsony fordulatszámon és ha a fúrószár a munkadarabhoz ér. Nagyobb fordulatszám esetén a fúrószár könynyen elgörbül, ha nem ér a munkadarabhoz és szabadon tud forogni, és sérüléseket okozhat.

■ Ne gyakoroljon túl nagy nyomást a fúrószárra és csak hosszanti irányban gyakoroljon rá nyomást. A fúrószárak elgörbülhetnek és ezáltal eltörhetnek vagy Ön elveszítheti uralmát a készülék fölött és ez sérülést okozhat.

Készülékspecifikus biztonsági utasítások

FIGYELEM, VEZETÉKEK! VESZÉLY! Győződjön meg róla, hogy nem ér áram-, gáz- vagy vízvezetékekhez, ha az elektromos kéziszerszámmal dolgozik. Adott esetben el-lenőrizze vezetékkeresővel, mielőtt falba kezd fúrni vagy vésni.

Fennmaradó kockázatok

Az elektromos kéziszerszám előírások szerinti használata sem zárja ki a fennmaradó kockázatokat. Az alábbi veszélyek léphetnek fel az elektromos kéziszerszám felépítéséből és kialakításából adódóan:

1. tüdőkárosodás, ha nem visel megfelelő porvédő maszkot.
2. halláskárosodás, ha nem visel megfelelő hallásvédőt.
3. kéz-kar rezgéséből adódó egészségkárosodás, ha a készüléket hosszú időn keresztül használja, illetve nem rendeltetésének megfelelően használja vagy szervizeli.

FIGYELMEZTETÉS!

Ez az elektromos kéziszerszám működés közben elektromágneses mezőt generál. Ez a mező bizonyos körülmények között hatással lehet az aktív vagy passzív orvosi implantátumokra. Súlyos vagy halálos sérülések kockázatának csökkentése érdekében azt ajánljuk az orvosi implantátummal élő személyek számára, hogy a gép használata előtt kérdezzék meg orvosukat és az orvosi implantátum gyártóját.

Eredeti tartozékok / kiegészítő eszközök

Csak a használati útmutatóban megadott tartozékokat és kiegészítő eszközöket használja, ill. amelyek befogója kompatibilis a készülékkel.

Üzembe helyezés előtt

FIGYELMEZTETÉS!

▶ A készüléken végzendő bármely művelet előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozódugót.

Szerszámcse

Az Ön készüléke teljesen automatikus orsóretesszel rendelkezik.

Álló motor esetén a meghajtólánc reteszelve van, így a fúrótokmány 9 elforgatással nytható. A kívánt szerszám behelyezése és a fúrótokmány 1 elforgatással történő rögzítése után azonnal folytathatja a munkát. Az orsóretesz automatikusan kioldódik a motor indításával (a be-, kikapcsoló 5 működtetése esetén).

Forgatónyomaték beállítása/ üzemmód kiválasztása

A forgatónyomaték-váltóval 6 beállíthatja a forgatónyomatékot vagy kiválaszthatja a fúrási fokozatot.

♦ Kis csavarokhoz, ill. puha munkaanyaghoz válasszon alacsony fokozatot.

♦ Nagy csavarokhoz, kemény munkadarabokhoz, ill. csavarok kicsavarozásához válasszon magas fokozatot.

Válassza ki a fúrási munkának megfelelő fúrási fokozatot a forgatónyomaték-váltó 6 helyzetbe állításával.

2 sebességfokozatú meghajtás

VIGYÁZAT!

▶ A fokozatválasztó kapcsoló¹ csak a készülék nyugalmi helyzetében működtesse. Ellenkező esetben kár keletkezhet a készülékben.

Első sebességfokozatban (fokozatválasztó kapcsoló ① 1-es pozícióban)

kb. 400 min ^-1 fordulatszám és magas forgatónyomaték érhető el. Ez a beállítás csavarozáshoz alkalmas.

Második sebességfokozatban (fokozatválasztó kapcsoló 12-es pozícióban)

kb. 1600 min ^-1 fordulatszám érhető el fúrási munkákvégzéséhez.

Fúrótokmány levétele

A bittartó 7 asználatához le kell venni a fúrótokmányt 9

Fúrótokmány levétele

♦ Tartsa a fúrótokmány elölről szorosan.
Húzza/tolja a fúrótokmány-gyűrű 8 a fúrótokmány 9ányába.
Ezzel ki van reteszelve a fúrótokmány 9 és lehúzható előre.

Gyorsbefogó fúrótokmány felhelyezése

A fúrótokmány visszahelyezéséhez húzza a fúrótokmány-gyűrűt gyorsbefogó fúrótokmány irányába és közben teljesen tolja rá a fúrótokmányt

TUDNIVALÓ

▶ Ha a fúrótokmány nem kattan be magától, akkor forgassa el a fúrótokmány-gyűrűt 8

Bittartó használata

A fúrótokmány 9evétele után használhatja a bittartót 7

♦ Helyezze be a megfelelő bitet a bittartóba7.

Csúsztassa a bitet ütközésig a bittartóbo7. A vezetéssel és a mágneses tartóval a bit stabilan rögzítve van.

A bit eltávolításához húzza ki a bitet a bittartóból ⑦.

Üzembe helyezés

Be-/kikapcsolás

A készülék bekapcsolása

◆ Nyomja meg a be-, kikapcsoló5.

A készülék kikapcsolása

♦ Engedje el a be-, kikapcsoló5.

A tartós üzemmód bekapcsolása

♦ Nyomja meg a be-, kikapcsoló 5. Rögzítse lenyomott állapotban a rögzítőgombbal 4 A folyamatos működés csak maximális sebességre állítható be.

A tartós üzemmód kikapcsolása

♦ Nyomja meg a be-, kikapcsoló 5, majd engedje el.

Fordulatszám beállítása

A be-, kikapcsolóra 5yakorolt enyhe nyomás esetén a készülék alacsony fordulatszámmal működik. Növekvő nyomással emelkedik a fordulatszám.

Forgásirányváltás

FIGYELMEZTETÉS!

▶ A forgásirány-váltó kapcsol ^3 használata/átállítása csak a készülék nyugalmi helyzetében történhet.

A forgásirány módosításához nyomja jobbra, illetve balra a forgásirányváltó kapcsolót 3.

Karbantartás és tisztítás

FIGYELMEZTETÉS!SÉRÜLÉSVESZÉLY! A készüléken végzendő bármely művelet előtt kapcsolja ki a készülé- ket és húzza ki a hálózati csatlakozó- dugót.

A készülék nem igényel karbantartást.

A készüléknek mindig tisztának, száraznak és olaj- vagy kenőanyagmentesnek kell lenni.

■ Ne hagyja, hogy folyadék kerüljön a készülék belsejébe.

A készülékház tisztításához használjon száraz törlőkendőt. Soha ne használjon benzint vagy olyan oldószert, tisztítószert, amely kárt tesz a műanyagban.

FIGYELMEZTETÉS!

Amennyiben a csatlakozóvezeték cseréje szükséges, a biztonság veszélyeztetésének elkerülése érdekében a cserét a gyártónak vagy képviselőjének kell elvégeznie.

TUDNIVALÓ

▶ A felsorolásban nem szereplő alkatrészeket (mint pl. szénkefe, kapcsoló) szerviz-forródrótunkon keresztül rendelheti meg.

▶ A szénkefét a gyártónak, a gyártó ügyfél-szolgálatának vagy hasonló szakképzett személynek kell kicserélnie.

JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:2 sebességes hálózati fúró csavarozó	Gyártási szám:382538_2110
A termék típusa:PNS 300 B3
A gyártó cégneve, címe és e-mail címe:KOMPERNASS HANDELS GMBHBURGSTRASSE 2144867 BOCHUM/ NÉMETORSZÁ[e-mail]	A szerviz neve, címe és telefonszáma:Szerviz Magyarország/Hornos Ltd.Zrinyi Utca 39, 2600 Vac,Tel.: [phone]
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)

A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

1. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

2. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.

3. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

4. F ogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.

A garanciális idő nem érvényes:

- az akkumulátor-kapacitás normális elhasználódása esetén

- a termék ipari használata esetén

- ha az ügyfél megrongálja vagy megváltoztatja a terméket

- ha nem tartja be a biztonsági vagy karbantartási előírásokat, kezelési hiba esetén

- természeti események által okozott sérülések esetén

A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:	A hiba oka:
Javításra átvétel időpontja: A hiba javításának módja:
A fogyasztó részére történő visszaadás időpontja:
A szerviz bélyegzője, kelt és aláírása:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:

Kicserélés időpontja:

A cserélő bolt bélyegzője, kelt és aláírás:

FIGYELMEZTETÉS!

A készüléket szervizben vagy villamos-sági szakemberrel és kizárólag eredeti alkatrészek felhasználásával javíttassa. Ezzel biztosítható a készülék hosszan tartó biztonsága.
▶ A csatlakozót és a hálózati vezetéket mindig az eszköz gyártójával vagy ügyfélszolgálatával cseréltesse. Ezzel biztosítható a készülék hosszan tartó biztonsága.

Ártalmatlanítás

Ne dobjon elektromos kéziszer- számot a háztartási hulladékba!

Az áthúzott kerekes szeméttároló itt látható szimbóluma azt jelzi, hogy ez a készülék a 2012/19/EU irányelv hatálya alá tartozik. Ez az irányelv azt mondja ki, hogy a ké- szüléket életciklusa végén nem szabad a szokásos háztartási hulladékkal ártalmatlanítani, hanem külön létrehozott gyűjtőhelyen, újrahasznosító központokban vagy hulladékkezelő üzemben kell leadni.

Ez az ártalmatlanítás az Ön számára díjtalan. Kímélje a környezetet és ártalmatlanítson szakszerűen.

Az elhasználódott termék ártalmatlanításának lehetőségeiről tájékozódjon települése vagy városa önkormányzatánál.

A csomagolás környezetbarát anyagokból készült, amit a helyi hulladékhasznosítónál adhat le ártalmatlanításra.

Ártalmatlanítsa a csomagolást környezetbarát módon. Vegye figyelembe a különböző csomagolóanyagokon lévő jelzéseket és adott esetben válassza

külön azokat. A csomagolóanyagok rövidítésekkel (a) és számjegyekkel (b) vannak megjelölve, az alábbi jelentéssel: 1–7: műanyag, 20–22: papír és karton, 80–98: kompozit anyagok.

A termék újrahasznosítható, kiterjesztett gyártói felelősség körébe tartozik és külön kell gyűjteni.

Az eredeti megfelelőségi nyilatkozat fordítása

Mi, a KOMPERNASS HANDELS GMBH - a dokumentációért felelős: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NÉMETORSZÁG -, ezennel igazoljuk, hogy ez a termék megfelel az alábbi szabványoknak, normatív dokumentumoknak és EK-irányelveknek:

Gépekre vonatkozó irányelv

(2006/42/EC)

Elektromágneses összeférhetőség

(2014/30/EU)

RoHS irányely

(2011/65/EU)*

* A megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó felel. A nyilatkozat fenti tárgya megfelel az Európa Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvnek.

Alkalmazott harmonizált szabványok

EN 62841-1:2015

EN 62841-2-1:2018/A11:2019

EN 55014-1:2017/A11:2020

EN 55014-2:2015

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A1:2019

Típus/Készülék megnevezése: 2 sebességes hálózati fúró csavarozó PNS 300 B3

Gyártási év: 2022-01

Sorozatszám: IAN 382538_2110

Bochum, 2022.01.12

Sofaford CE

Semi Uguzlu

- minőségbiztosítási vezető -

A továbbfejlesztés érdekében a műszaki változtatások jogát fenntartjuk.

Kazalo

Uvod 132

Predvidena uporaba.... 132

Oprema 132

Vsebina kompleta 132
