HASZNÁLATI ÚTMUTATÓ ODL 24750HSTB OK

1. A felhasználói kézikönyvben lévő ábrák csak hivatkozásul szolgálnak.

2. Az Ön tévéjének OSD menüje kissé eltérhet a kézikönyvben mutatottól.

3. Az ebben a dokumentumban található információk előzetes értesítés nélkül megváltozhatnak. A gyártó nem vállal

semmilyen felelősséget azokért a károkért, amelyek közvetlenül vagy közvetve a felhasználói kézikönyv és a leírt termék között lévő különbségek miatti hibákból, hiányosságokból vagy eltérésekből erednek.

4. A statikus elektromosság miatt száraz környezetben a termék újraindulhat, és visszatérhet a fő OSD interfészhez,

az USB-lejátszó interfészéhez, vagy az előző forrásmódhoz. Ez normális jelenség, és kérjük, hogy továbbra is úgy működtesse a Tv-készüléket, ahogyan megszokta. IM_ODL24750HS-TB_190618_V03_HR.indb 65 18/6/2019 14:35Size = A5

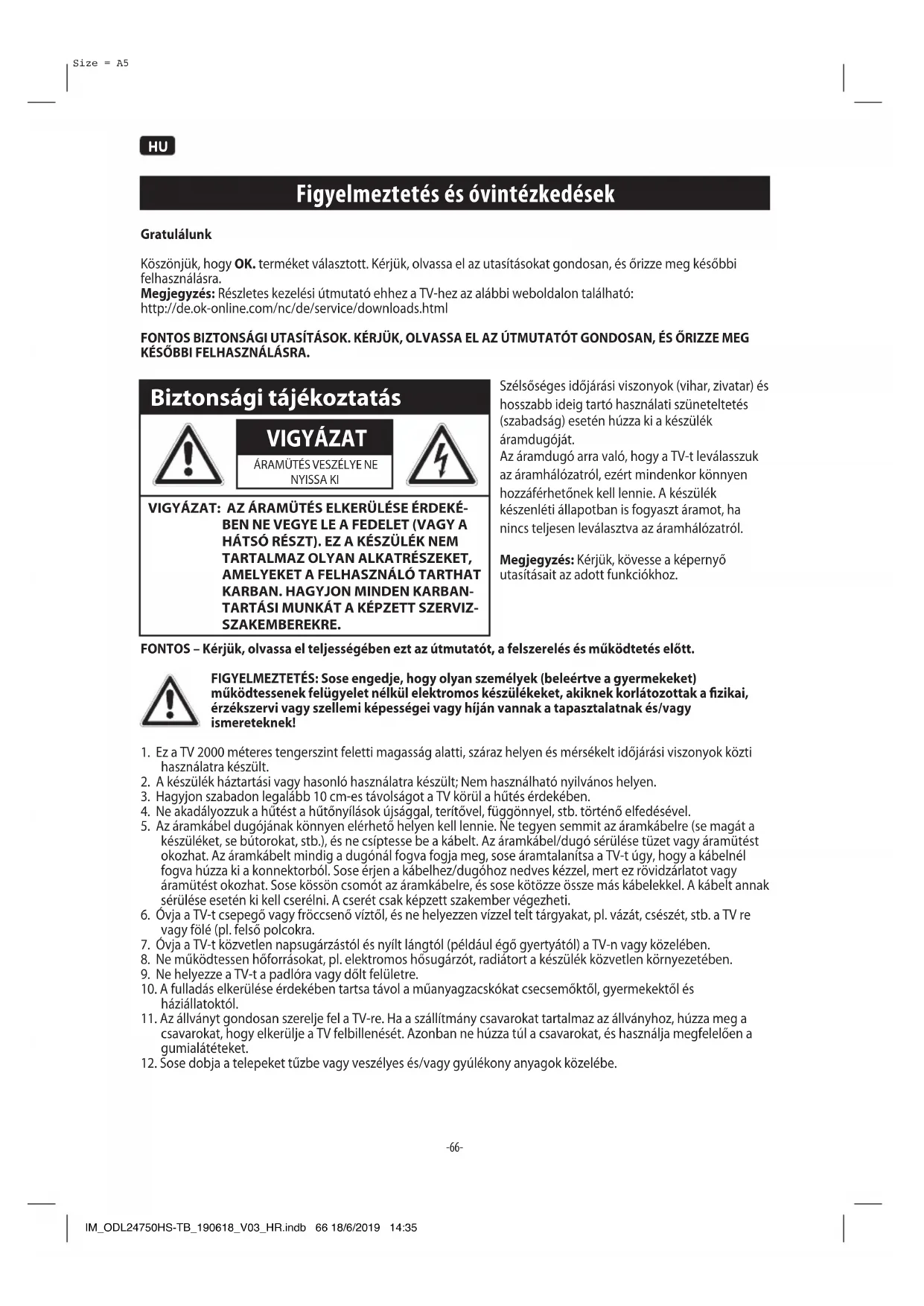

Figyelmeztetés és óvintézkedések Gratulálunk Köszönjük, hogy OK. terméket választott. Kérjük, olvassa el az utasításokat gondosan, és őrizze meg későbbi felhasználásra. Megjegyzés: Részletes kezelési útmutató ehhez a TV-hez az alábbi weboldalon található: http://de.ok-online.com/nc/de/service/downloads.html FONTOS BIZTONSÁGI UTASÍTÁSOK. KÉRJÜK, OLVASSA EL AZ ÚTMUTATÓT GONDOSAN, ÉS ŐRIZZE MEG KÉSŐBBI FELHASZNÁLÁSRA. Biztonsági tájékoztatás VIGYÁZAT

TARTÁSI MUNKÁT A KÉPZETT SZERVIZ- SZAKEMBEREKRE. Szélsőséges időjárási viszonyok (vihar, zivatar) és hosszabb ideig tartó használati szüneteltetés (szabadság) esetén húzza ki a készülék áramdugóját. Az áramdugó arra való, hogy a TV-t leválasszuk az áramhálózatról, ezért mindenkor könnyen hozzáférhetőnek kell lennie. A készülék készenléti állapotban is fogyaszt áramot, ha nincs teljesen leválasztva az áramhálózatról. Megjegyzés: Kérjük, kövesse a képernyő utasításait az adott funkciókhoz. FONTOS – Kérjük, olvassa el teljességében ezt az útmutatót, a felszerelés és működtetés előtt. FIGYELMEZTETÉS: Sose engedje, hogy olyan személyek (beleértve a gyermekeket) működtessenek felügyelet nélkül elektromos készülékeket, akiknek korlátozottak a zikai, érzékszervi vagy szellemi képességei vagy híján vannak a tapasztalatnak és/vagy ismereteknek!

1. Ez a TV 2000 méteres tengerszint feletti magasság alatti, száraz helyen és mérsékelt időjárási viszonyok közti

használatra készült.

2. A készülék háztartási vagy hasonló használatra készült; Nem használható nyilvános helyen.

3. Hagyjon szabadon legalább 10 cm-es távolságot a TV körül a hűtés érdekében.

4. Ne akadályozzuk a hűtést a hűtőnyílások újsággal, terítővel, függönnyel, stb. történő elfedésével.

5. Az áramkábel dugójának könnyen elérhető helyen kell lennie. Ne tegyen semmit az áramkábelre (se magát a

készüléket, se bútorokat, stb.), és ne csíptesse be a kábelt. Az áramkábel/dugó sérülése tüzet vagy áramütést okozhat. Az áramkábelt mindig a dugónál fogva fogja meg, sose áramtalanítsa a TV-t úgy, hogy a kábelnél fogva húzza ki a konnektorból. Sose érjen a kábelhez/dugóhoz nedves kézzel, mert ez rövidzárlatot vagy áramütést okozhat. Sose kössön csomót az áramkábelre, és sose kötözze össze más kábelekkel. A kábelt annak sérülése esetén ki kell cserélni. A cserét csak képzett szakember végezheti.

6. Óvja a TV-t csepegő vagy fröccsenő víztől, és ne helyezzen vízzel telt tárgyakat, pl. vázát, csészét, stb. a TV re

vagy fölé (pl. felső polcokra.

7. Óvja a TV-t közvetlen napsugárzástól és nyílt lángtól (például égő gyertyától) a TV-n vagy közelében.

8. Ne működtessen hőforrásokat, pl. elektromos hősugárzót, radiátort a készülék közvetlen környezetében.

9. Ne helyezze a TV-t a padlóra vagy dőlt felületre.

10. A fulladás elkerülése érdekében tartsa távol a műanyagzacskókat csecsemőktől, gyermekektől és

11. Az állványt gondosan szerelje fel a TV-re. Ha a szállítmány csavarokat tartalmaz az állványhoz, húzza meg a

csavarokat, hogy elkerülje a TV felbillenését. Azonban ne húzza túl a csavarokat, és használja megfelelően a gumialátéteket.

12. Sose dobja a telepeket tűzbe vagy veszélyes és/vagy gyúlékony anyagok közelébe.

Figyelmeztetés és óvintézkedések Figyelmeztetés! A telepeket nem szabad kitenni szélsőséges hőhatásnak, pl. közvetlen napsugárzásnak, tűznek vagy hasonlónak. Vigyázat Súlyos sérülés vagy halál Áramütés veszélye Vigyázz, nagyfeszültség Karbantartás Fontos karbantartási egységek Címke a készüléken Az alábbi szimbólumokat használjuk a készülék címkéin korlátozásként, biztonsági rendszabályként és biztonsági utasításként. A címkéket csak akkor kell követni, ha szerepelnek a készüléken. Kérjük, biztonsági okokból vegye gyelembe a tájékoztatásokat.

II. védelmi osztályú készülék: Ezt a készüléket úgy terveztük, hogy nincs szükség védővezetékre

(elektromos földelés) az áramhálózathoz való csatlakoztatáshoz.

II. védelmi osztályú készülék funkcionális védővezetékkel:

A készüléket úgy terveztük, hogy nincs szükség védővezetékre (elektromos földelés) az áramhálózathoz való csatlakoztatáshoz. A védővezetéknek funkcionális szerepe van. Védővezeték (földelés): A jelölt csatlakozó védővezeték (földelés) csatlakoztatására való, amely az áramhálózathoz csatlakozik. Lehetségesen halálos csatlakozó: A jelölt csatlakozó(k) potenciálisan halálos(ak) normál üzemmódban. Vigyázat. Kérjük, tartsa be a kezelési útmutatót: A jelölt terület(ek) gombtelepeket tartalmaz (nak), amelyeket a felhasználónak kell kicserélnie. IM_ODL24750HS-TB_190618_V03_HR.indb 67 18/6/2019 14:35Size = A5

Figyelmeztetés és óvintézkedések FIGYELMEZTETÉS A telepeket nem szabad lenyelni, mert vegyi égési sérülést okozhatnak. A készülék vagy tartozékai gombtelepeket tartalmazhatnak. Ha gombtelepet lenyelnek, az 2 órán belül lehetségesen halálos, súlyos belső égési sérüléseket okoz. Tartsa távol az új és használt telepeket gyermekektől. Ha a teleprekesz nincs biztonságosan lezárva, függessze fel a készülék használatát, és tartsa távol gyermekektől. Ha arra gyanakszik, hogy a telepeket lenyelték, vagy bármely testrészbe bedugtak, azonnal forduljon orvoshoz. Kérjük, ártalmatlanítsa a telepeket az összes vonatkozó előírás és korlátozás szerint. A termék ártalmatlanítása előtt távolítsa el a telepeket. FIGYELMEZTETÉS: Ne tegye ki a telepeket szélsőséges hőhatásnak, például közvetlen napsugárzásnak vagy tűznek. FIGYELEM: Csak ugyanolyan vagy azonos típusú telepekre cseréljen. Sose próbáljon nem újratölthető elemeket feltölteni. FIGYELMEZTETÉS Ne helyezze a TV-t ingatag vagy ferde felületre. Különben a TV felborulhat, és lehetségesen halálos, súlyos sérülést okozhat. Sok, különösen gyermekeket érintő baleset elkerülhető, ha követjük az alábbi, egyszerű biztonsági óvintézkedéseket:

• Csak a készülék gyártója által javasolt TV bútorokat vagy állványokat használjon.

• Csak olyan bútort használjon, amely elbírja a TV súlyát.

• A TV nem nyúlhat túl a bútor szélein.

• Ne helyezze a TV-t magas bútordarabokra (pl. polc vagy könyvszekrény) a bútordarab és a TV biztonságos rögzítése nélkül.

• Ne helyezzen a TV és a bútor közé textíliát vagy egyéb anyagot.

• Tájékoztassa gyermekeit a magas bútorokra való felmászás veszélyeiről, hogy elérjék a TV-t vagy a távirányítót. Ha más helyre teszi a TV-t, kövesse ugyanezeket a biztonsági óvintézkedéseket.

FIGYELMEZTETÉS FALI FELSZERELÉSHEZ

• Olvassa el alaposan a kezelési útmutatót, mielőtt a készüléket a falra szerelné.

• A fali szerelőkészlet opcionális. Beszerezhető a hely kereskedőnél, ha nem vette meg a készülékkel együtt.

• Ne szerelje a TV-t a mennyezetre vagy dőlt falra.

• A fali szereléshez csak a hozzávaló csavarokat és szerelvényeket használja.

• Húzza meg a fali szerelés csavarjait, hogy elkerülje a TV leesését. Ne húzza túl a csavarokat. FIGYELMEZTETÉS Készülékek csatlakoztatása az épület védőföldeléséhez hálózati csatlakozóval vagy egyéb eszközökkel, vagy a TV elosztórendszeréhez koaxiális kábellel tűzveszélyes lehet. A kábeles elosztórendszeren keresztül történő csatlakoztatás csak akkor megengedett, ha az eszköz adott frekvenciatartományon aluli szigetelést nyújt (galvanikus szigetelés, lásd EN 60728-11). IM_ODL24750HS-TB_190618_V03_HR.indb 68 18/6/2019 14:35-69-

Figyelmeztetés és óvintézkedések A TV elhelyezése

• Helyezze a kijelzőt szilárd, vízszintes felületre, pl. asztalra vagy íróasztalra. A szellőzés érdekében hagyjon szabadon legalább 10 cm-t a készülék körül. A hibák és nem biztonságos helyzetek elkerülése végett kérjük, ne helyezzen semmilyen tárgyat a készülék tetejére. A készülék használható trópusi és/vagy mérsékelt éghajlaton. Rögzítse a hátsó kiegészítőt a falhoz (csak egyes országokban). 10CM 10CM 10CM 10CM

• Figyelmeztetés: Sose helyezze a televíziót labilis helyre. A televíziókészülék leeshet, ami súlyos személyi sérülést vagy halált okozhat. Sok, különösen gyermekeket érintő baleset elkerülhető, ha követjük az alábbi, egyszerű óvintézkedéseket, mint például: - A televízió gyártója által javasolt tartók vagy állványok használata. - Csak olyan bútor használata, amely biztonságosan megtartja a televíziót. - Annak biztosítása, hogy a televízió nem lóg túl az alatta lévő bútordarabon. - Ne helyezzük a televíziót magas bútordarabokra (például faliszekrényre vagy könyvszekrényre) mind a bútor mind a televíziókészülék megfelelő rögzítése nélkül a megfelelő állványhoz. - Ne helyezzük a televíziót terítőre vagy egyéb anyagokra, amelyek a televíziókészülék és a tartóbútor között helyezkednek el. - Tájékoztassuk gyermekeket a magas bútorokra való felmászás veszélyeiről, hogy elérjék a TV-t vagy a távirányítót.

• Ha a meglévő televíziókészüléket megtartjuk vagy áthelyezzük, ugyanezeket az intézkedéseket kell alkalmazni. (Csak olyan TV-knél, amelyek tömege meghaladja a 7 kg-t). Fali akasztó keret

• Opcionális fali tartó használható a televízióval. Keresse fel helyi kereskedőjét a javasolt fali tartó beszerzéséhez. Gondosan rögzítse a fali szerelvénykeretet a TV hátuljához. Szerelje a fali tartókeretet a padlóval függőleges, szilárd falra. Ha egyéb anyagú építőanyagra szereli fel a TV-t, forduljon képzett személyhez a fali tartó felszerelése érdekében. A fali tartóhoz részletes utasításokat kap. Kérjük, olyan helyen használja a fali tartókeretet, ahol az eszköz megfelelően rögzíthető a falra, és elegendő hely áll rendelkezésre a külső készülékek csatlakoztatásához.

• Áramtalanítsa a készüléket, mielőtt mozgatná vagy telepítené a TV-t. Különben áramütés kockázata áll fenn.

• Távolítsa el az állványt a felszerelési lépések fordított sorrendben történő végrehajtásával.

• Ha a TV-t mennyezetre vagy lejtős falra szereli fel, az leeshet, és súlyos sérülést okozhat. Használjon engedélyezett fali tartót, és forduljon helyi kereskedőjéhez vagy képzett szakemberhez. Különben a jótállás hatályát veszti.

• Ne húzza túl a csavarokat, mert az károsíthatja a TV- t, és a jótállás hatályát vesztheti.

• A sérülések elkerülése érdekében a készüléket biztonságosan kell rögzíteni a padlóhoz/falhoz a felszerelési utasítások szerint.

• Olyan csavarokat és állványokat használjon, amelyek megfelelnek az alábbi tulajdonságoknak. A jótállás nem terjed ki olyan károkra vagy sérülésekre, amelyek a nem megfelelő használat vagy nem megfelelő tartozékok használata következtében lépnek fel. IM_ODL24750HS-TB_190618_V03_HR.indb 69 18/6/2019 14:35Size = A5

Figyelmeztetés és óvintézkedések

Méret: 24” Felül Alul Csavar Átmérő (mm) “E” M4 M4 Mélység (mm) “D” Max 9 9 Min 5 5 Menge 2 2 VESA (A x B x C) 200 x 100 x 200 Megjegyzés:

1. A használati útmutatóban használt ábrák csak

tájékoztató jellegűek.

2. Az olyan TV készülékeknél, amelyek csatlakozói a fal

felé néznek, a megfelelő hozzáférhetőség érdekében gumibetétre van szükség a csavarral együtt a fali tartó felszereléséhez. Ez egy kis, üreges támasz, amelynek belső átmérője 8 mm, külső átmérője 18 mm és magassága ≥30 mm.

3. Az útmutató tartalma tájékoztatás nélkül

módosítható. A gyártó nem vállal felelősséget olyan károkért, közvetetten vagy közvetlenül a használati útmutató és a leírt termék közti hibákból, tökéletlenségekből vagy különbségekből erednek.

4. Száraz környezetben, a statikus elektromosság

következtében a termék újraindulhat, és visszatérhet a fő OSD interfészhez, USB lejátszó interfészhez vagy az előző forrásmódhoz. Ez normális jelenség, és kérjük, működtesse TV-jét a továbbiakban kívánsága szerint.

5. Száraz környezetben, a statikus elektromosság

következtében a termék lekapcsolódhat a WLAN hálózatról. Kérjük, indítsa újra a TV-t, hogy a WLAN kapcsolat automatikusan helyreálljon. Működési környezet

• Ne szerelje a készüléket zárt térbe, mint például könyvszekrénybe vagy hasonló helyre.

• Ne használja a készüléket nedves és hideg környezetben, és óvja a készüléket a túlhevüléstől.

• Óvja a közvetlen napsugárzástól.

• Ne használja a készüléket poros helyen.

• Ne helyezzen gyertyát a nyílások közelébe, nehogy gyúlékony idegen test juthasson a TV-be. Óvintézkedések a távirányító használatához

• A távirányítót irányítsa a távérzékelő irányába. A távirányító és a távérzékelő közti tárgyak befolyásolják a megfelelő működést.

• A távirányítót ne rázza erősen. Ne fröcskölje le folyadékkal a távirányítót, és ne helyezze magas nedvességtartalmú helyre.

• A távirányítót ne tegye ki közvetlen napsütésnek, mert az hő hatására deformálódhat.

• Ha a távirányítót közvetlen napsütés vagy erős fény éri, nem fog működni. Ha ez történne, kérjük, módosítsa a világítás vagy a TV pozícióját, vagy menjen közelebb a távirányítóval a távérzékelőhöz. IM_ODL24750HS-TB_190618_V03_HR.indb 70 18/6/2019 14:35-71-

Óvintézkedések a telepek használatához A telepek helytelen használata szivárgást okozhat. Kérjük, járjon el az alábbi módszerek szerint, és legyen óvatos.

1. Kérjük, ügyeljen a telepek polaritására, hogy

elkerülje a rövidzárlatot.

2. Ha a telep feszültsége nem megfelelő, ami

befolyásolja a hatótávolságot, cserélje a telepet újra. Távolítsa el a telepeket a távirányítóból, ha hosszabb ideig nem kívánja használni.

3. Ne használjon együtt különböző típusú telepeket

(például mangán és alkáli telepeket).

4. Ne dobja a telepet tűzbe, ne töltse fel, és ne szedje

5. Ártalmatlanítsa a telepeket a vonatkozó

környezetvédelmi előírások szerint.

6. FIGYELMEZTETÉS: A telepeket (telepcsomagot

vagy beszerelt telepeket) nem szabad szélsőséges hőhatásnak kitenni, mint például napsütésnek, tűznek vagy hasonlóknak. Távirányító telep behelyezése Tegyen két AAA méretű telepet a távirányító teleprekeszébe, ügyelve a teleprekeszben lévő polaritás jelölésekre. Megjegyzés: Az ábra csak tájékoztató jellegű. TV gomb Megjegyzés: A képek csak hivatkozásul szolgálnak. Alulnézet Kapcsolja be a TV készüléket: Készenléti üzemmódban röviden nyomja meg a TV gombot a TV készülék bekapcsolásához. Lágy billentyűzet funkció: A TV készülék bekapcsolása után röviden nyomja meg a TV gombot, hogy előhívja a következő lágy billentyűzetet, amely a képernyőn jelenik meg. Röviden nyomja meg a TV gombot a kívánt menüpont kiválasztásához. Nyomja meg hosszan a TV gombot a kiválasztott menüpont beviteléhez. Lágy billentyűzet Ikon Név Funkció Fel/le Az előző vagy a következő csatornára váltás TV üzemmódban. Mozgassa lefelé vagy felfelé a menüpont kiválasztásához a menü beállításokban. Balra/ jobbra A hangerő csökkentése vagy növelése TV üzemmódban. Mozgassa balra vagy jobbra a menüpont kiválasztásához a menü beállításokban. Főoldal Hozzáférés a főmenü beállításaihoz Forrás Hozzáférés a bemeneti forrás interfészhez Készenlét A TV készülék készenléti üzemmódba kapcsolása. Figyelmeztetés és óvintézkedések IM_ODL24750HS-TB_190618_V03_HR.indb 71 18/6/2019 14:35Size = A5

Bekötési terv Csatlakozás

Csatlakoztasson egy személyi számítógépet a TV készülékhez. PC IN Számítógép SZÁMÍTÓGÉP HANG BEMENET Audio bemeneti jel fogadása a számítógépről.

AUDIO IN Számítógép AV BEMENET Audió és videó bemeneti jel fogadása jelforrásról, pl. DVD-ről. AV IN Camcorder STB DVD

DIGITÁLIS HANG KIMENET

Használjon koax kábelt, hogy a TV készülék hangjelét egy kompatibilis audio vevőegységre vezesse. DIGITALAUDIO OUTDigital audio deviceDigitális audio eszköz USB USB-port. USB DISK USB USB Diszk ANTENNA BEMENET Csatlakoztassa a koax kábelt, hogy venni tudja az antenna, a kábel vagy a műhold jelét. Antenna ATENNA IN Cable TVSatelliteKábel TVAntennaANTENNA BEMENETMűhold FÜLHALLGATÓ Fülhallgató: A hangszórók elnémulnak, ha a fülhallgató csatlakoztatva van. Earphone Fülhallgató HDMI BEMENET Csatlakoztassa a HDMI-t, hogy bemeneti jelet fogadhasson egy jelforrásról, pl. DVD-ről. HDMI Camcorder Recorder / PlayerRecorder / PlayerFelvevő/Lejátszó CI kártya CI port.

1. A képek csak hivatkozásul szolgálnak.

2. Az itt bemutatott külső készülékek és kábelek nem képezik a TV szett részét.

3. Néhány csatlakozás régiótól vagy modelltől függően változhat. Kérjük, a saját TV készülékét vegye alapul.

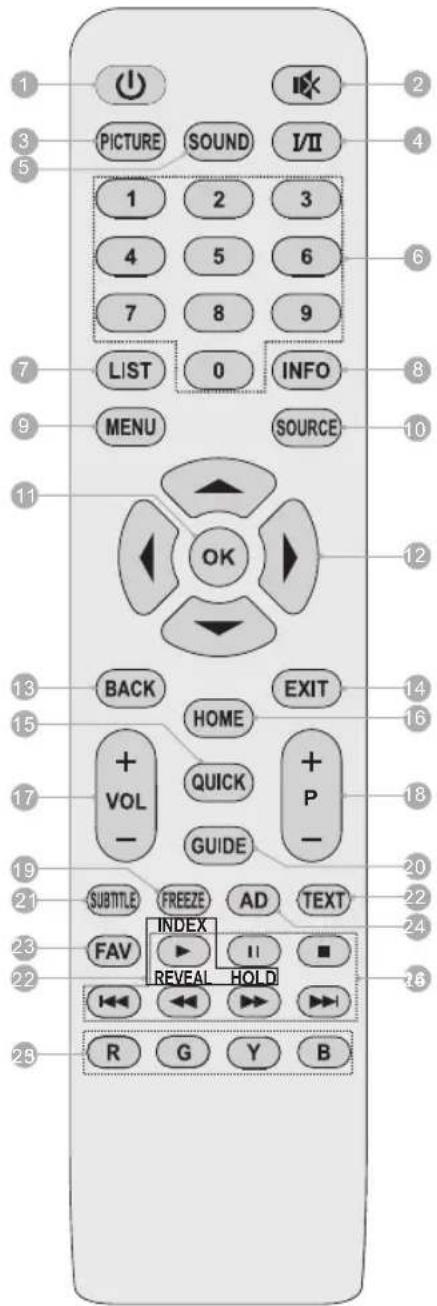

Távirányító funkciók Megjegyzés:

1. A képek csak hivatkozásul szolgálnak.

2. Néhány gomb egyes régiók vagy modellek esetén nem elérhető.

1. KI-/BEKAPCSOLÁS ( ): A TV készülék bekapcsolása vagy

készenléti üzemmódba kapcsolása.

): A hang elnémítása vagy visszaállítása.

3. PICTURE: Kép mód kiválasztása.

4. I/II: A kívánt hang kimenet kiválasztása a műsorszóró

csatornától függően.

5. SOUND: Hang mód kiválasztása.

6. Számgombok (0~9): Egy csatorna közvetlen kiválasztása,

7. LIST: Hozzáférés a csatornák listájához.

8. INFO: Részletes információ mutatása az aktuális programról.

9. MENU: Hozzáférés a főmenühöz.

10. SOURCE: Bemeneti forrás kiválasztása.

11. OK: Kiválasztás jóváhagyása, bevitele vagy végrehajtása.

12. Navigációs gombok (Fel/Le/Balra/Jobbra (

Navigálás a menüben a kívánt pont kiválasztásához.

13. BACK: Visszatérés az eggyel fentebbi menühöz, vagy

visszatérés az előzőleg nézett csatornához.

14. EXIT: Kilépés az aktuális képernyőből vagy műveletből.

15. QUICK: Nincs ilyen funkció.

16. HOME: Nincs ilyen funkció.

17. Hangerő-szabályozó Fel/Le (VOL +/-): Hangerő növelése

18. Program Fel/Le (P +/-): Váltás a következő vagy előző

19. FREEZE: A képernyőn lévő kép lefagyasztása vagy újraindítása

(USB üzemmódban nem elérhető)

20. GUIDE: Az elektronikus programújság interfészhez való

hozzáférés DTV módban.

21. SUBTITLE: Felirat megnyitása vagy bezárása.

22. Teletext gombok (nem biztos, hogy elérhető)

TEXT: Belépés a teletext menübe vagy kilépés a teletext menüből. HOLD: Teletext oldal rögzítése vagy a rögzítés feloldása. INDEX: Index oldal megjelenítése. REVEAL: A rejtett teletext információ kijelzése vagy elrejtése.

23. FAV: Hozzáférés a kedvencek listához, vagy a kiválasztott

program hozzáadása/eltávolítása a kedvencek listához/listáról a programok szerkesztése beállításoknál.

24. AD: Az audionarráció be- ill. lekapcsolása DTV módban.

25. Színes gombok (PIROS/ZÖLD/SÁRGA/KÉK):

Speciális üzemmódban parancs funkciója van.

26. USB lejátszás vezérlő

PLAY ( ): A lejátszás indítása. PAUSE ( ): Lejátszás szüneteltetése, vagy az időeltolás funkció engedélyezése DTV módban néhány modell esetén. STOP ( ): A lejátszás megállítása. Gyors hátratekerés ( ): Gyors lejátszás visszafelé. Gyors előretekerés ( ): Gyors lejátszás előrefelé. ELŐZŐ ( ): Ugrás az előző fájlra. KÖVETKEZŐ ( ): Ugrás a következő fájlra. IM_ODL24750HS-TB_190618_V03_HR.indb 73 18/6/2019 14:35Size = A5

Alapvető műveletek A TV készülék be- vagy kikapcsolása

1. lépés Illessze tápkábelt a fali csatlakozóaljzatba, ekkor a TV készenléti üzemmódba kapcsol. Nyomja meg a

KI-/BEKAPCSOLÁS gombot a távirányítón, hogy bekapcsolja az egységet, és már használhatja is a funkcióit.

2. lépés Ha a TV be van kapcsolva, nyomja meg a KI-/BEKAPCSOLÁS gombot a TV lekapcsolásához, és az

készenléti üzemmódba kapcsol.

3. lépés Ha teljesen ki szeretné kapcsolni a készüléket, húzza ki a tápkábelt a fali csatlakozóaljzatból,

Kezdeti beállítások Amikor először kapcsolja be a készüléket, egy beállítási varázsló fog megjelenni. Nyomja meg a / / / gombokat és az OK/ENTER gombot a következő lépések elindításához és befejezéséhez:

1. lépés Válassza ki a menü kívánt nyelvét,

2. lépés Válassza ki az országot,

3. lépés (Nem mindig elérhető) Válassza ki a környezetet ahol használja a készüléket,

4. lépés Hangolási beállítások,

5. lépés (Csak néhány ország esetében) adja meg a helyi irányítószámot,

6. lépés Csatorna hangolás (automatikusan megkeresi a programokat),

A hangolási beállítások befejezése után nyomja meg az OK/ENTER gombot az automatikus hangolás megkezdéséhez, nyomja meg a MENU vagy EXIT gombot, az automatikus hangolás folytatásához vagy az abból való kilépéshez. Nyomja meg a gombot az automatikus hangolásból való kilépéshez és nyomja meg a gombot az automatikus hangolás folytatásához. Az automatikus hangolás után a programok automatikusan mentésre kerülnek, és ezzel a kezdeti beállítások végére ért. Megjegyzés:

1. Mielőtt bekapcsolná a TV készüléket, megfelelően csatlakoztatnia kell a TV antenna kábelt a tuner csatlakozáshoz

2. Ha a kezdeti beállítások után vissza szeretné állítani a fenti beállításokat, hozzáférhet a „Setup” menühöz és

kiválaszthatja a „First Time Installation-t” Bemeneti Forrás

1. lépés Nyomja meg a SOURCE gombot a beviteli források listájába való belépéshez.

2. lépés Nyomja meg a vagy gombot a forrás kiválasztásához.

3. lépés Nyomja meg az OK/ENTER gombot a kiválasztott forrásba való belépéshez.

4. lépés Nyomja meg az EXIT gombot, hogy kilépjen a forráskiválasztás bevitele menüből.

Elektronikus programújság Az elektronikus programújságot a műsorszolgáltatók kínálják, benne a sugárzott programmal kapcsolatos információkkal. Hozzáférhet digitális módban az EPG/GUIDE gomb távirányítón történő megnyomásával.

1. Nyomja meg az EPG/GUIDE gombot, hogy hozzáférjen az elektronikus programújság interfészhez. Az

aktuálisan nézett program van kijelölve. Nyomja meg a / gombot a kívánt csatorna kiválasztásához, és nyomja meg az OK/ENTER gombot, hogy lejátsza azt.

2. A programújság nyolc nap adatait tartalmazza, beleértve az aktuális és a hét rákövetkező napot. Nyomja meg

a YELLOW gombot, hogy hozzáférjen az előző nap programújságjához. Nyomja meg a BLUE gombot, hogy hozzáférjen a következő nap programújságjához.

3. (Csak néhány modell esetén) Nyomja meg a GREEN gombot az emlékeztető programterv beállításához.

Hozzáférhet a „Schedule Listához” is a „CHANNEL” menüben, hogy beállítsa az emlékeztető programterv részleteit. A „Schedule Listában’) nyomja meg a RED gombot a programterv törléséhez, nyomja meg a YELLOW gombot új programterv hozzáadásához, és nyomja meg a BLUE gombot a programterv szerkesztéséhez. IM_ODL24750HS-TB_190618_V03_HR.indb 75 18/6/2019 14:35Size = A5

Menüvezérlés A tartós frissítésnél és korszerűsítésnél előfordulhat, hogy a menübeállítások leírása nem felel meg a TV készülékének. Ez normális, és a TV készülék tényleges tartalma az irányadó. Menü üzemmód

1. lépés Nyomja meg a MENU gombot a főmenübe való belépéshez.

2. lépés Nyomja meg a / gombot almenü kiválasztásához.

3. lépés Nyomja meg az OK/ENTER gombot a kiválasztott almenübe való belépéshez.

4. lépés Nyomja meg a vagy gombot egy menüpont kiválasztásához.

5. lépés Nyomja meg az OK/ENTER gombot a kiválasztott menüpontba való belépéshez.

6. lépés Nyomja meg a / vagy / gombot a menüpont beállításához.

7. lépés Nyomja meg a MENU gombot a felette lévő menübe való visszatéréshez.

8. lépés Nyomja meg az EXIT gombot a menüpontból való kilépéshez.

Megjegyzés: Néhány beállítás egyes források, régiók vagy modellek esetén nem elérhető. Csatorna (csak TV forráshoz) Automatikus hangolás Automatikusan megkeresi a programokat. Az automatikus hangolás előtt először be kell állítania a vonatkozó menüpontokat. A vonatkozó beállítások befejezése után, nyomja meg az OK/ENTER gombot, az automatikus hangolás megkezdéséhez. Ha be akarja fejezni a keresést, nyomja meg az EXIT gombot, és a felugró párbeszédablak megkérdezi, hogy valóban ki szeretne -e lépni az automatikus hangolásból. Nyomja meg a gombot hogy kilépjen az automatikus hangolásból, és nyomja meg a gombot, ha folytatni szeretné az automatikus hangolást.

1. DVB-C/T/T2 automatikus hangolás beállításai

A következőket kell beállítani: „Country’; „Tune Type” „Digital Type” „Scan Type” „Network ID” „Frequency” és „Symbol Rate’! Megjegyzés: A “Scan Type”“Network ID” “Frequency” és a “Symbol Rate” csak DVB-C típus esetén érhetők el.

2. Automatikus hangolás (DVB-S/S2) műhold beállításához

A következőket kell beállítani: „Country””Satellite””Scan Mode””Channel Type” és „Service Type’;

3. Az ATV automatikus hangolás beállítása

A következőket kell beállítani: „Country” and „Tune Type’” ATV manuális hangolás (csak ATV-hez) ATV programok keresése manuálisan. Nyomja meg a / / / gombot a vonatkozó beállítások kijelöléséhez és beállításához (aktuális csatorna, színrendszer, hangrendszer és nomhangolás). Majd nyomja meg a gombot a „Search” kijelöléséhez és nyomja meg a / gombot a keresés elindításához. Ha meg szeretné állítani a keresést, nyomja meg az EXIT gombot. Nyomja meg a gombot, hogy az egység magasabb frekvenciát keressen. Nyomja meg a gombot, hogy az egység alacsonyabb frekvenciát keressen.

• Finomhangolás Kisebb beálítások elvégzésére használatos egy-egy egyedi csatorna hangolásakor. Finomhangolásra normál körülmények esetén nincsen szükség. Ugyanakkor, gyengébb minőségű műsorsugárzási feltételek esetén, ahol a jobb kép- és hangminőség érdekében további beállítások szükségesek, használja a nomhangolást. DTV és CADTV manuális hangolás A DVB-T/T2 vagy DVB-C programjainak manuális keresése. Nyomja meg a / / / gombot a vonatkozó beállítások kijelöléséhez és beállításához (DVB-T/T2: Csatorna. DVB-C: frekvencia, szimbólum és QAM típus). Majd nyomja meg az OK/ENTER gombot a keresés elindításához. Megjegyzés: A keresés megkezdése előtt ki kell választania, hogyt „DVB-C” vagy „DVB-T” típusról van -e szó, és hogy „Digital Type”-ú e az „Auto Tuning” IM_ODL24750HS-TB_190618_V03_HR.indb 76 18/6/2019 14:35-77-

Menüvezérlés Programszerkesztés Programok szerkesztése. Először nyomja meg a vagy gombot a program kiválasztásához.

1. Nyomja meg a Red gombot a kiválasztott program törléséhez.

2. Nyomja meg a Yellow gombot, hogy a kiválasztott programot kívánt pozícióba mozgassa.

3. Nyomja meg a Blue gombot a kiválasztott program átugrásához.

Időbeosztási lista Ellenőrizhet, törölhet, szerkeszthet vagy hozzáadhat emlékeztető programpontokat. Ez a funkció csak néhány modell esetén érhető el. Jelinformáció Nyomja meg, ha az aktuális csatorna jeléről akar jelinformációt. CI információ Lehetővé teszi a felhasználó számára, hogy a CAM-menüből válasszon. EWS Helyi irányítószámok Adja meg EWS helyi irányítószámát. Ez a funkció csak néhány ország esetén érhető el. Antenna beállítása (Csak műhold esetén) Ha beviteli forrásként műholdat választ, az automatikus hangolás előtt jobb, ha beállítja a vonatkozó antennabeállításokat (műhold, frekvenciaáthelyező, LNB típus, LNB teljesítmény, 22KHz, Toneburst, Diseqc1l.0, Diseqcl.1 és motor).

1. Műhold - Válassza ki a műholdat a TV-hez.

2. Frekvenciaáthelyező - Válassza ki a frekvenciaáthelyezőt a TV-hez.

3. LNB típus - Győződjön meg róla, hogy az LNB típusa megfelel a parabola antennának.

4. LNB tápellátás - Válassza ki az LNB tápellátását.

5. 22KHz - Válassza ki a 22KHz-t a 22K beállításához és kapcsolja ON/OFF-ra. Az automatikus üzemmód

használatos a 22KHz bekapcsolására vagy kikapcsolására az LNB típusától függően.

6. DiSEqC1.0/1.1 - Válassza ki a DiSEqC módot a kiválasztott LNB-hez.

7. Motor - Válassza ki, hogy a parabola antenna irányát az égen lévő műhold irányába tudja vezérelni és forgatni.

Kép Kép mód: Válassza a különböző célokra használatos kép módot. Kontraszt: A kép világos és sötét részei közötti különbséget állítja be. Fényerő: A kép világosságát állítja be. Szín: A kép telítettségét állítja be. Tónus: (Csak NTSC rendszerű jelhez) A kép színtónusát állítja be. Képélesség: A kép éleit állítja be. Színhőmérséklet: A kép átfogó színhőmérsékletét állítja be. Zajcsökkentés: A képjel által generált zajt csökkenti. HDMI mód: (Csak HDMI forrás esetén) Válassza ki a megfelelő HDMI forrást az automatikus, videó és a számítógép közül. Hangszín Hang mód: Válassza ki a kívánt hang módot. Magas hangszín: Állítsa be a magas frekvenciás hangot. Mély hangszín: Állítsa be az alacsony frekvenciás hangot. Egyensúly: A hangegyensúlyt szabályozza a bal és a jobb hangszóró között. Automatikus hangerőszint: Kapcsolja be, hogy a bemeneti jel szerint automatikusan állíthassa be a hangerőt. SPDIF mód: Válassza ki az SPDIF módot. AD kapcsoló: Kapcsolja be, vagy kapcsolja le az audionarrációt. Ha bekapcsolja az audionarrációt, egy narrátor írja körül mi történik a képernyőn a vak vagy csökkentlátású nézők számára. IM_ODL24750HS-TB_190618_V03_HR.indb 77 18/6/2019 14:35Size = A5

Menüvezérlés Idő Óra: Automatikusan kiírja a TV óraidőt. Időzóna: Válassza ki a kívánt időzónát. Elalvásidőzítő: Állítsa be az időzítőt percre pontosan, amikor szeretné, hogy a TV automatikusan lekapcsoljon. Automatikus készenlét: Állítsa be az időzítőt órában megadva, amikor szeretné, hogy a TV automatikusan lekapcsoljon, ha nincsen semmilyen végrehajtott művelet az adott időtartam alatt. A lehetőségek a kikapcsolásra, 3 óra, 4 óra és 5 óra. OSD Időzítő: Állítsa be az időt másodpercekre pontosan, hogy a menüt adott ideig a képernyőn tartsa, anélkül hogy eltűnne, akkor is, ha nincsen a menüben végrehajtott művelet. Zár Rendszer zárolása: Ekkor meg kell adnia az új jelszót. Az alapértelmezett jelszó: 0000. Jelszó beállítása: Az aktuális zárolási jelszó megváltoztatására használatos. Csatornazár (Csak TV üzemmódban): Állítsa be hogy korlátozza a hozzáférést bizonyos specikus csatornákhoz. Nyomja meg a zöld gombot a csatorna lezárásához vagy feloldásához. Szülői felügyelet (Csak TV üzemmódban): Állítsa be hogy korhatár alapján korlátozza a hozzáférést bizonyos specikus csatornákhoz. Billentyűzár: Zárja le a TV gombot hogy megóvja a nem kívánt használattól. Hotel mód: Kapcsolja be a „hotel módot”, hogy engedélyezze az ezzel kapcsolatos beállításokat. Ez a funkció csak néhány modell esetén érhető el. Megjegyzés: Ha megváltoztatja a jelszót majd elfelejti, használhatja a 4711 szuperjelszót, hogy belépjen a lezárt rendszerbe. Beállítás Language (Nyelv): A menü kívánt nyelvének kiválasztása. TT nyelv: Válassza ki a teletext kívánt nyelvét. Audió nyelvek: Válassza ki az audió elsődleges és másodlagos nyelvét. Képaláírás nyelve: Válassza ki a képaláírás elsődleges és másodlagos nyelvét. Hallássérült: Kapcsolja be, hogy segítsen a süket vagy hallássérült nézők számára a jobb tévézési élmény elérése érdekében. Képarány: Válassza ki a kép méretarányát. A választási lehetőség a beviteli forrástól vagy a modelltől függ. Kék képernyő: Kapcsolja be, vagy kapcsolja le a kék képernyőt. Első telepítés: Lépjen be, ha szeretné újraindítani a kezdeti beállításokat. Visszaállítás: Felhasználói beállítások visszaállítása a gyári alapbeállításokra. Néhány beállítás, mint pl. a rendszer zárolása, stb. nem feltétlenül törlődik e művelet végrehajtása után. Szoftverfrissítés (USB): Akkor válassza, ha USB-ről szeretné frissíteni a TV szoftverét. Környezet: Válasszon a felhasználás környezetére vonatkozóan a “Home Mode” vagy a “Shop Mode” között. Nagyobb lesz az energiafogyasztás, ha a “Shop Mode”-ot választja. Ez a funkció csak néhány modell esetén érhető el. HDMI LINK: A TV szetthez csatlakoztatott HDMI eszközök irányítása és vezérlése. Ez a funkció csak néhány modell esetén érhető el.

• LINK vezérlés - Kapcsolja be vagy ki a HDMI LINK funkciót.

• Automatikus vevő - kapcsolja be vagy ki az audio vevő funkciót.

• Eszköz automatikus kikapcsolása - Kapcsolja ki automatikusan a csatlakoztatott HDMI-eszközt, amikor kikapcsolja a TV készüléket.

• TV automatikus bekapcsolása - Kapcsolja be automatikusan a TV készüléket a csatlakoztatott HDMI-eszköz bekapcsolásakor.

• Eszközök listája - Mutatja a TV-hez csatlakoztatott HDMI eszközök listáját.

• Eszközök menü - Hozzáférés a HDMI eszközök menühöz IM_ODL24750HS-TB_190618_V03_HR.indb 78 18/6/2019 14:35-79-

Menüvezérlés Képernyő Állítsa be a képernyő kijelzőjét a PC/VGA forráshoz. Ez a funkció csak néhány modell esetén érhető el. Automatikus beállítás: Automatikusan beállítja a vízszintes/függőleges kiegyenlítést/a méretet/a fázist. Vízszintes kiegyenlítés: A kép vízszintes helyzetét állítja be. Függőleges kiegyenlítés: A kép függőleges helyzetét állítja be. Méret: A kijelző méretének beállítása. Fázis: Vízszintes zavaró vonalak beállítása. Pozíció visszaállítás: Visszaállítja a vízszintes/függőleges kiegyenlítést/a méretet/a fázist a gyári beállításokra. IM_ODL24750HS-TB_190618_V03_HR.indb 79 18/6/2019 14:35Size = A5

USB vezérlés Időeltolás Ha egy időre szeretné elhagyni a TV környezetét, és utána tovább nézni a programot anélkül hogy lemaradna a tartalomról, akkor megnyomhatja a gombot a program leállításához, majd nyomja meg újra a gombot a folytatáshoz. Az időeltolás során felvett program automatikusan törlődik az időeltolódás leállítása vagy a rögzített program lejátszása után. USB üzemmód Filmeket, képeket nézhet, szövegeket olvashat, zenét hallgathat az USB-tárolóeszközéről.

1. lépés Csatlakoztassa az USB-tárolóeszközt közvetlenül az USB bemeneti terminálhoz.

2. lépés Nyomja meg a SOURCE gombot és válassza a “Media” opciót az USB interfészbe való belépéshez.

3. lépés Nyomja meg a / gombot az USB fájltípus kiválasztásához: Photo, Music, Movie vagy Text.

4. lépés Nyomja meg az OK/ENTER gombot az USB diszkbe való belépéshez.

5. lépés Nyomja meg a / / / gombot a kívánt fájlmappa kiválasztásához.

6. lépés Nyomja meg az OK/ENTER gombot a fájlmappába való belépéshez.

7. lépés Nyomja meg a / / / gombot a lejátszani kívánt fájl kiválasztásához.

8. lépés Nyomja meg az OK/ENTER gombot a lejátszás indításához vagy szüneteltetéséhez.

9. lépés Nyomja meg az EXIT gombot a lejátszásból való kilépéshez.

Megjegyzés: Kérjük válassza ki a lejátszani kívánt fájlt, amely ugyanaz a típus kell legyen, mint amit az USB interfészben kiválasztott. Pl. ha a ‘Movie” típust választja ki az USB interfészen, akkor az USB diszken is egy mozilmet kell lejátszásra kiválasztania. Különben a készülék nem fogja azt megfelelően lejátszani. Az USB lejátszó használatára vonatkozó néhány figyelmeztetés

1. Előfordulhat, hogy néhány USB-tárolóeszköz nem kompatibilis ezzel a TV készülékkel.

2. Készítsen biztonsági mentést az USB-tárolóeszközéről arra az esetre, ha adatvesztés történne váratlan baleset

miatt. Nem vállalunk felelősséget semmilyen hibás használatból vagy hibás működésből fakadó veszteségért. Az adatmentés a felhsználó felelősségi körébe tartozik.

3. Nagyobb fájlméretek esetén a lejátszási sebesség kissé hosszabb lehet.

4. Az USB-tárolóeszköz felismerési sebessége minden eszköz esetén más és más.

5. Az USB-tárolóeszköz csatlakoztatása vagy lecsatlakoztatása esetén győződjön meg róla, hogy a TV nem USB

üzemmódban van, különben az USB-tárolóeszköz vagy a rajta tárolt fájlok megsérülhetnek.

6. Kérjük, csak Windows operációs rendszerben, FAT32 fájlrendszerben formázott USB-tárolóeszközt használjon.

Ha a tárolóeszközt más, a Windows által nem támogatott segédprogrammal formázták, lehetséges, hogy a készülék nem fogja felismerni.

7. Ha olyan USB merevlemez meghajtót használ, amely elektromos áramforrást igényel, győződjön meg róla,

hogy a teljesítménye nem lépi túl az 500mA-t. Ha az USB merevlemez teljesítménye túllépi az 500mA-t, a TV rendszere lehetséges, hogy készenléti üzemmódba kapcsol. Ekkor el kell távolítania az USB merevlemezt és újraindítani a TV rendszerét.

8. A „Not support” vagy az “Unsupported” üzenet jelenik meg, ha a fájlformátum nem támogatott vagy sérült.

9. A nagyméretű Full-HD képek betöltési ideje hosszabb lehet, amelyet nem a TV okoz. Kérjük legyen

10. A TV lehetséges, hogy nem támogat néhány megváltoztatott vagy frissített verziójú multimédia fájlt, a

kódolási formátum vagy más műszaki változás miatt. IM_ODL24750HS-TB_190618_V03_HR.indb 80 18/6/2019 14:35-81-

2. Nyomja meg a / gombot a menü üzemmód kiválasztásához, és nyomja meg az OK/ENTER gombot a

művelet végrehajtásához. Lejátszás és szünet Ugrás a következőre Ismétlés mód Ismétlés mód InformációHáttérzeneUgrás az előzőre Az óramutató járásával megegyező forgatás Nagyítás Nézet mozgatása KicsinyítésAz óramutató járásával ellentétes forgatás Állj Megjegyzés: A képek csak hivatkozásul szolgálnak Zene menü

1. Nyomja meg az INFO gombot, hogy zenelejátszás közben megjelenjen vagy eltűnjön a zene menü.

2. Nyomja meg a / gombot a menü üzemmód kiválasztásához, és nyomja meg az OK/ENTER gombot a

művelet végrehajtásához. Lejátszás és szünet Lejátszási lista Időre ugrás Gyors előretekerés Ugrás a következőre Ismétlés mód NémításÁlljUgrás az előzőreGyors hátratekerés Információ Megjegyzés: A képek csak hivatkozásul szolgálnak. USB vezérlés Kép menü

1. Nyomja meg az INFO gombot, hogy képnézegetés közben megjelenjen vagy eltűnjön a kép menü.

USB vezérlés Film menü

1. Nyomja meg az INFO gombot, hogy lmnézés közben megjelenjen vagy eltűnjön a lm menü.

2. Nyomja meg a / gombot a menü üzemmód kiválasztásához, és nyomja meg az OK/ENTER gombot a

művelet végrehajtásához. Lejátszás és szünet Gyors előretekerés Ugrás a következőre Karakterkészlet Ismétlés módUgrás az előzőreGyors hátratekerés A/B készlet Információ Lejátszás leállítása Nagyítás KicsinyítésIdőre ugrásLejátszás lassított tempóbanKéparány Kicsinyítés Nézet mozgatása Állj Megjegyzés: A képek csak hivatkozásul szolgálnak. Szöveg menü

1. Nyomja meg az INFO gombot, hogy szöveg olvasása közben megjelenjen vagy eltűnjön a szöveg menü.

2. Nyomja meg a / gombot a menü üzemmód kiválasztásához, és nyomja meg az OK/ENTER gombot a

művelet végrehajtásához. Előző Oldal Ugrás az előzőre Állj Háttérzene Lejátszási listaKarakterkészletUgrás a következőreKövetkező Oldal Megjegyzés: A képek csak hivatkozásul szolgálnak. IM_ODL24750HS-TB_190618_V03_HR.indb 82 18/6/2019 14:35-83-

Hibaelhárítás Mielőtt szervizszerelőt hívna, kérjük, ellenőrizze az alábbi táblázatban a tünet lehetséges okát és néhány megoldási lehetőséget. Általános probléma / Megoldás A távirányító nem működik

• Ellenőrizze a távirányító érzékelőjét a távirányítón.

• Cserélje ki a telepeket.

• A telepeket nem megfelelően rakta meg.

• Nem csatlakoztatta az áramhálózathoz. Gyenge jel Ezt általában interferencia okozza, amely eredete lehet mobiltelefon, walkie-talkie, autós gyújtásrendszer; neon, elektromos fúró vagy egyéb elektronikus berendezés vagy rádió interferencia forrás. Kép & Hang / Megoldás Nincs kép, nincs hang

• Ellenőrizze a jelforrást.

• Dugjon egy másik elektromos eszközt a konnektorba, hogy lássa, működik-e, vagy be van-e kapcsolva.

• Az áramdugó rosszul érintkezik a konnektorral.

• Ellenőrizze a jelet. Nincs hang, kép OK

• Ha nincs hang, ne némítsa el, és ne fokozza a hangerőt.

• Nyissa meg a hangmenüt, és állítsa be az egyensúlyt (‘Balance’). Abnormális kép

• Ha nincs szín, vagy rossz a képminőség:

1. Állítsa be a színopciót a menübeállítások alatt.

2. Tartsa a TV-t megfelelő távolságban egyéb

elektronikus termékektől.

3. Próbáljon másik csatornát, lehet, hogy a kimenő

rádiójellel van probléma.

• Rossz TV jel (Töredezett vagy szemcsés kép)

1. Ellenőrizze a jelkábelt, és állítsa be az antennát.

2. A csatorna nomhangolása.

3. Próbáljon másik csatornát.

Multimédia lejátszó / Megoldás Ez a felirat jelenik meg: ‘This _le is invalid’ [Ez a _le érvénytelen], vagy az audio normális, de a video nem

• A média fájl sérült lehet, ellenőrizze, hogy a fájlt le lehet-e játszani PC-n.

• Ellenőrizze, hogy a video és audio codec támogatott-e. ‘Unsupported audio’ [Nem támogatott video] jelenik meg, vagy a video normális, de az audio nem

• A média fájl sérült lehet, ellenőrizze, hogy a fájlt le lehet-e játszani PC-n.

• Ellenőrizze, hogy a video és audio codec támogatott-e. Hálózat / Megoldás (Lehet, hogy nincs) Hálózati hiba

• Ellenőrizze, hogy a router jól működik-e.

• Az internet kapcsolathoz USB hardverkulcsot igénylő típusoknál ellenőrizze, hogy az USB hardverkulcsot megfelelően csatlakoztatták-e.

• Győződjön meg róla, hogy a TV sikeresen csatlakozott-e a routerhez. Böngésző / Megoldás (Lehet, hogy nincs) A weboldal nem jelenik meg teljesen

• Flash nem támogatott. A böngésző kényszerleállást végez

• A weboldal túl sok nagy képet tartalmaz, amihez kevés a memória, és ez okozza a böngésző lezárását. IM_ODL24750HS-TB_190618_V03_HR.indb 83 18/6/2019 14:35Size = A5

Műszaki jellemzők Üzemi feszültség 100 - 240 V~ 50/60 Hz Méretek (SZ × M × H) láb nélkül 550,2 X 328,2 X 76,3 mm Nettó tömeg láb nélkül 2,40 Kg Rádiófrekvenciás aerial bemenet 75 ohm kiegyensúlyozatlan OSD menü nyelve Több választási lehetőség Rendszer DTV: DVB - T/T2/C/S/S2 ATV: PAL-BG/DK/I, SECAM - BG/DK Csatorna lefedettség DVB-S/S2: 1 ~ 12750 MHz DVB-T/T2/C: 50 MHz ~ 230 MHz, 474 MHz ~ 862 MHz ATV: 48,25 MHz ~ 863,25 MHz Környezet (Csak trópusi éghajlati övezet esetén) Üzemi hőmérséklet: 5 °C~45 °C Üzemi páratartalom: 20%~80% Tárolási hőmérséklet: -15 °C~50 °C Tárolási páratartalom: 10%~90% Környezet (Csak mérsékelt éghajlati övezet esetén) Üzemi hőmérséklet: 5 °C~35 °C Üzemi páratartalom: 20%~80% Tárolási hőmérséklet: -15 °C~45 °C Tárolási páratartalom: 10%~90% Az ebben a termék adatlapban szereplő információk az 1062/2010/EU bizottsági felhatalmazáson alapuló rendelet III. mellékletével, és a 2010/30/EU európai parlamenti és tanácsi irányelvnek a televíziókészülékek energiafogyasztásának címkézése tekintetében történő kiegészítésével összhangban készült. a) Szállító védjegye OK. b) Modell azonosító ODL 24750HS-TB c) Energiahatékonysági osztály A Érték Egység

Látható képátmérő cm-ben megadva 60 cm Inch-ben megadva 24 ” e) Energiafelhasználás bekapcsolt állapotban 26,0 W f) Éves energiafogyasztás

Teljesítményfelvétel készenléti üzemmódban 0,28 W Teljesítményfelvétel kikapcsolt (o) állapotban Nincs kikapcsolt (o) állapot

Fizikai képfelbontás Vízszintes pixelszám 1366 Függőleges pixelszám 768

A televízió 365 napon át 4 órán keresztüli működése esetén történő teljesítményfelvételre alapozva. Az aktuális energiafogyasztás a TV felhasználási módjától fog függeni.

Műszaki jellemzők Országos korlátozások Ez a készülék háztartási és/vagy irodai használatra készült valamennyi EU országban (és egyéb országokban, ahol a vonatkozó EU irányelvek érvényesek) mindenféle korlátozás nélkül, kivéve az alább felsorolt országokat. Ország Korlátozás Bulgária Általános engedély kültéri és nyilvános helyiségekben való használatra Franciaország Használat zárt helyiségekben csak 2454-2483,5 MHz-en. Olaszország Általános engedély szükséges a magánhelyiségeken kívüli használathoz. Görögország Használat zárt helyiségekben csak 5470-5725 MHz-en. Luxemburg Általános engedély hálózati és szolgáltatói ajánlatokhoz (nem spektrumra) Norvégia Rádióhullámok sugárzása tilos Ny-Ålesund város középpontjától 20 km-es földrajzi sugárban. Orosz Föderáció Csak zárt helyiségekben használható. Az egyes országok rendelkezései mindenkor módosulhatnak. Javasoljuk a felhasználónak, hogy érdeklődjön a megfelelő hivataloknál a 2,4 GHz és 5 GHz WiFi nemzeti szabályainak jelen állásáról.

KÖRNYEZETI INFORMÁCIÓK

A TV kifejlesztése során nagy gyelmet fordítottunk a környezeti hatásokra. Az energiafogyasztás csökkentése érdekében járjon el az alábbiak szerint: Az alábbi módszerek hatékonyak az energiafogyasztás csökkentése érdekében:

• Csökkentse a TV háttérvilágítását.

• Kapcsolja ki a „Wake-on-WiFi” (WoW) funkciót.

• Csökkentse a TV automatikus kikapcsolásának (automatic power-o) idejét. Kapcsolja ki a terméket, és húzza ki az áramkábelt, ha nem használja a TV-t. Ez csökkenti az áramfogyasztást is. Felhasználói tájékoztatás a használt készülékek és telepek ártalmatlanításáról Az ezt a szimbólumot hordozó termékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Kérjük, tájékozódjon a megfelelő újrahasznosító központokról vagy egyéb létesítményekről a termékek ártalmatlanításához.

Az áthúzott hulladéktároló szimbólum azt jelzi, hogy a hulladék elektromos és elektronikus eszközöket (WEEE) elkülönítetten kell ártalmatlanítani. Az elektromos és elektronikus eszközök olyan anyagokat tartalmazhatnak, amelyek veszélyesek az egészségre és a környezetre. Ne ártalmatlanítsa ezt a készüléket ömlesztett háztartási hulladékkal együtt; vigye kijelölt, hulladék elektromos és elektronikus eszközök gyűjtőhelyére. Ilyen módon ön hozzájárul természetes forrásaink és környezetünk védelméhez. További tájékoztatást kiskereskedőjétől vagy a helyi hatóságoktól kaphat. Kérjük, ártalmatlanítsa a telepeket környezetkímélő módon. Ne dobja a telepeket a háztartási hulladék közé. Kérjük, használja a helyi újrahasznosító és gyűjtőhelyeket, vagy forduljon kiskereskedőjéhez, ahol a terméket vásárolta. IM_ODL24750HS-TB_190618_V03_HR.indb 85 18/6/2019 14:35Size = A5

Licensz A HDMI és HDMI High-Denition Multimedia Interface kifejezések, és a HDMI logó a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. A HDMI és High Denition Multimedia Interface kifejezések és a HDMI logó a HDMI Licensing Administrator Inc. védjegyei vagy bejegyzett védjegyei, az Egyesült Államokban és/vagy más országokban. A Dolby Laboratories licensze alapján gyártva. A Dolby, DolbyAudio és a dupla D szimbólumok a Dolby Laboratories védjegyei. Ez a termék ingyenes szoftvert tartalmaz, amely a GNU General Public License (GPL) és/vagy a GNU Lesser General Public License (LGPL) alá tartozik. Újraforgalmazhatja és/vagy közzéteheti a GNU General Public License vagy a GNU Lesser General Public License feltételei alapján, a Free Software Foundation által kiadottak szerint, vagy a 2. verzió, vagy (választása szerint) bármely későbbi verzió szerint. Ezt a programot annak reményében tettük közzé, hogy hasznos az ön számára, de mindenféle jótállás nélkül, és különösen azon implicit jótállás nélkül, hogy az PIACRA KÉSZ vagy ADOTT CÉLRA HASZNÁLHATÓ. A részletek megtekinthetők a GNU General Public License (GPL) és a GNU Lesser General Public License (LGPL) kiadványban. A szoftver beszerezhető az Imtron GmbH’s ügyfélszolgálatánál (e-mailen a [e-mail] címen, vagy postai úton az Imtron GmbH, Wankelstr. 5,85046 Ingolstadt, Németország címen). A GNU General Public License (GPL) és a GNU Lesser General Public License (LGPL) letölthető a www.gnu.org/licenses/ oldalról. A készülék kizárólag zárt térben használható. A készülék valamennyi EU országban használható. Az Imtron GmbH ezennel kijelenti, hogy a ODL 24750HS-TB rádió-berendezés megfelel a 2014/53/EU EU irányelvnek. Kattintson az alábbi hivatkozásra az EU megfelelőségi nyilatkozat teljes szövegének elolvasásához: http://de.ok-online.com/nc/de/service/downloads.html IM_ODL24750HS-TB_190618_V03_HR.indb 86 18/6/2019 14:35-87-
