BEDIENUNGSANLEITUNG ODL 24750HSTB OK

SCHNELLSTARTANLEITUNG

1. Die Abbildungen in dieser Bedienungsanleitung sind lediglich zu Referenzzwecken aufgeführt.

2. Das OSD-System Ihres Fernsehgeräts unterscheidet sich möglicherweise geringfügig von dem in dieser Anleitung.

3. Die in diesem Dokument aufgeführten Informationen können ohne vorherige Ankündigung und jederzeit

geändert werden. Der Hersteller übernimmt keine Haftung für Schäden, die direkt oder indirekt auf Fehlern, Unvollständigkeiten oder Unstimmigkeiten zwischen der Bedienungsanleitung und dem beschriebenen Produkt beruhen.

4. In trockenen Umgebungen kann das Produkt aufgrund statischer Elektrizität einen Neustart ausführen und

anschließend zur Hauptoberäche des OSD, der Oberäche für USB-Geräte oder in den Betriebsmodus einer zuvor verwendeten Ausgangsquelle zurückkehren. Dies ist normal und Sie können das Fernsehgerät weiterhin wie gewohnt bedienen. IM_ODL24750HS-TB_190618_V03_HR.indb 1 18/6/2019 14:35Size = A5

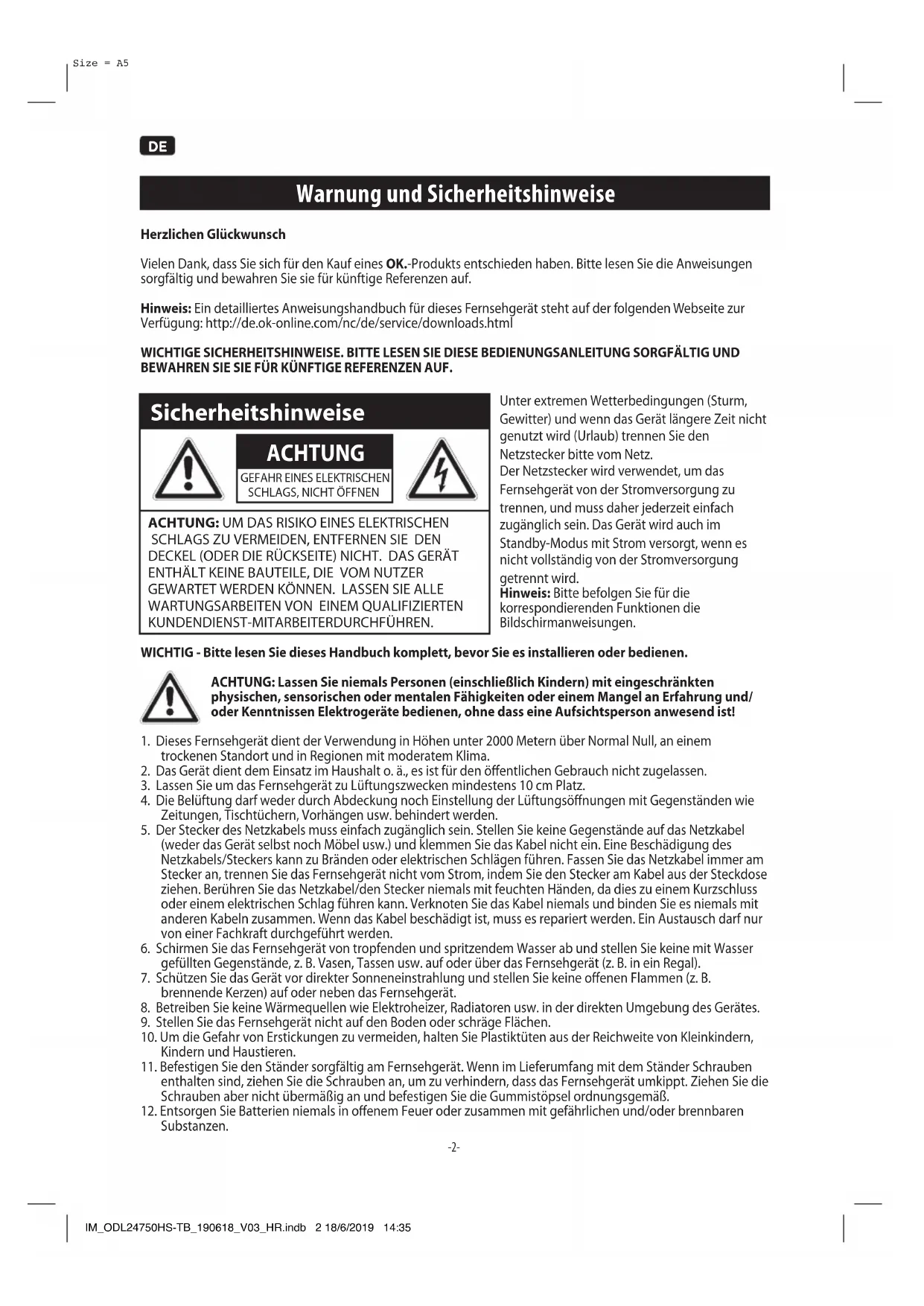

Warnung und Sicherheitshinweise Herzlichen Glückwunsch Vielen Dank, dass Sie sich für den Kauf eines OK.-Produkts entschieden haben. Bitte lesen Sie die Anweisungen sorgfältig und bewahren Sie sie für künftige Referenzen auf. Hinweis: Ein detailliertes Anweisungshandbuch für dieses Fernsehgerät steht auf der folgenden Webseite zur Verfügung: http://de.ok-online.com/nc/de/service/downloads.html WICHTIGE SICHERHEITSHINWEISE. BITTE LESEN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG UND BEWAHREN SIE SIE FÜR KÜNFTIGE REFERENZEN AUF. Sicherheitshinweise ACHTUNG

GEFAHR EINES ELEKTRISCHEN

SCHLAGS, NICHT ÖFFNEN

ACHTUNG: UM DAS RISIKO EINES ELEKTRISCHEN

SCHLAGS ZU VERMEIDEN, ENTFERNEN SIE DEN

DECKEL (ODER DIE RÜCKSEITE) NICHT. DAS GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM NUTZER GEWARTET WERDEN KÖNNEN. LASSEN SIE ALLE

WARTUNGSARBEITEN VON EINEM QUALIFIZIERTEN

KUNDENDIENST- MITARBEITER DURCHFÜHREN. Unter extremen Wetterbedingungen (Sturm, Gewitter) und wenn das Gerät längere Zeit nicht genutzt wird (Urlaub) trennen Sie den Netzstecker bitte vom Netz. Der Netzstecker wird verwendet, um das Fernsehgerät von der Stromversorgung zu trennen, und muss daher jederzeit einfach zugänglich sein. Das Gerät wird auch im Standby-Modus mit Strom versorgt, wenn es nicht vollständig von der Stromversorgung getrennt wird. Hinweis: Bitte befolgen Sie für die korrespondierenden Funktionen die Bildschirmanweisungen. WICHTIG - Bitte lesen Sie dieses Handbuch komplett, bevor Sie es installieren oder bedienen. ACHTUNG: Lassen Sie niemals Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und/ oder Kenntnissen Elektrogeräte bedienen, ohne dass eine Aufsichtsperson anwesend ist!

1. Dieses Fernsehgerät dient der Verwendung in Höhen unter 2000 Metern über Normal Null, an einem

trockenen Standort und in Regionen mit moderatem Klima.

2. Das Gerät dient dem Einsatz im Haushalt o. ä., es ist für den öentlichen Gebrauch nicht zugelassen.

3. Lassen Sie um das Fernsehgerät zu Lüftungszwecken mindestens 10 cm Platz.

4. Die Belüftung darf weder durch Abdeckung noch Einstellung der Lüftungsönungen mit Gegenständen wie

Zeitungen, Tischtüchern, Vorhängen usw. behindert werden.

5. Der Stecker des Netzkabels muss einfach zugänglich sein. Stellen Sie keine Gegenstände auf das Netzkabel

(weder das Gerät selbst noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Eine Beschädigung des Netzkabels/Steckers kann zu Bränden oder elektrischen Schlägen führen. Fassen Sie das Netzkabel immer am Stecker an, trennen Sie das Fernsehgerät nicht vom Strom, indem Sie den Stecker am Kabel aus der Steckdose ziehen. Berühren Sie das Netzkabel/den Stecker niemals mit feuchten Händen, da dies zu einem Kurzschluss oder einem elektrischen Schlag führen kann. Verknoten Sie das Kabel niemals und binden Sie es niemals mit anderen Kabeln zusammen. Wenn das Kabel beschädigt ist, muss es repariert werden. Ein Austausch darf nur von einer Fachkraft durchgeführt werden.

6. Schirmen Sie das Fernsehgerät von tropfenden und spritzendem Wasser ab und stellen Sie keine mit Wasser

gefüllten Gegenstände, z. B. Vasen, Tassen usw. auf oder über das Fernsehgerät (z. B. in ein Regal).

7. Schützen Sie das Gerät vor direkter Sonneneinstrahlung und stellen Sie keine oenen Flammen (z. B.

brennende Kerzen) auf oder neben das Fernsehgerät.

8. Betreiben Sie keine Wärmequellen wie Elektroheizer, Radiatoren usw. in der direkten Umgebung des Gerätes.

9. Stellen Sie das Fernsehgerät nicht auf den Boden oder schräge Flächen.

10. Um die Gefahr von Erstickungen zu vermeiden, halten Sie Plastiktüten aus der Reichweite von Kleinkindern,

Kindern und Haustieren.

11. Befestigen Sie den Ständer sorgfältig am Fernsehgerät. Wenn im Lieferumfang mit dem Ständer Schrauben

enthalten sind, ziehen Sie die Schrauben an, um zu verhindern, dass das Fernsehgerät umkippt. Ziehen Sie die Schrauben aber nicht übermäßig an und befestigen Sie die Gummistöpsel ordnungsgemäß.

12. Entsorgen Sie Batterien niemals in oenem Feuer oder zusammen mit gefährlichen und/oder brennbaren

Warnung und Sicherheitshinweise Warnung: Die Batterien dürfen keiner übermäßigen Hitze, z. B. direkter Sonneneinstrahlung, Feuer o.ä. ausgesetzt werden. Vorsicht Gefahr von schweren oder tödlichen Verletzungen Risiko eines Stromschlags Risiko von gefährlicher Spannung Wartung Wichtige Wartungskomponenten Kennzeichen am Gerät Die folgenden Symbole werden am Gerät als Kennzeichen für Einschränkungen und Sicherheitshinweise sowie für Sicherheitsanweisungen verwendet. Jedes Kennzeichen muss befolgt werden, wenn es am Gerät angebracht ist. Bitte beachten Sie diese Informationen aus Sicherheitsgründen. Gerät der Schutzklasse II: Dieses Gerät wurde so entwickelt, dass es keinen Schutzleiter (elektrische Erdung) zum Anschluss an die Stromversorgung benötigt. Gerät der Schutzklasse II mit funktionellem Schutzleiter: Dieses Gerät wurde so entwickelt, dass es keinen Schutzleiter (elektrische Erdung) zum Anschluss an die Stromversorgung benötigt. Der Schutzleiter dient nur zu funktionellen Zwecken. Schutzleiter (Erdung): Die markierte Klemme dient zum Anschluss an den Schutzleiter (Erdung), der mit der Stromversorgung verbunden ist. Potenziell tödliche Klemme: Die markierte(n) Klemme(n) ist/sind im normalen Betriebsmodus potenziell tödlich. Achtung! Bitte befolgen Sie die Bedienungsanleitung: Die markierten Bereiche enthalten Knopfzellen, die vom Nutzer ausgetauscht werden müssen. IM_ODL24750HS-TB_190618_V03_HR.indb 3 18/6/2019 14:35Size = A5

Warnung und Sicherheitshinweise WARNUNG Batterien dürfen nicht verschluckt werden, da das Risiko von Verätzungen besteht. Dieses Gerät oder das enthaltene Zubehör kann Knopfzellen enthalten. Wenn eine Knopfzelle verschluckt wird, führt das innerhalb von 2 Stunden zu potenziell tödlichen, schweren inneren Verbrennungen. Halten Sie neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher verschlossen wird, schalten Sie das Gerät aus und halten es von Kindern fern. Wenn Sie vermuten, dass Batterien verschluckt oder in ein Körperteil eingeführt wurden, suchen Sie sofort einen Arzt auf. Bitte entsorgen Sie Batterien gemäß allen relevanten Bestimmungen und Einschränkungen. Entfernen Sie die Batterien aus dem Gerät, bevor sie es entsorgen. WARNUNG: Setzen Sie die Batterien keiner extremen Hitze, z. B. durch direktes Sonnenlicht oder Feuer, aus. ACHTUNG: Die Batterie nur mit dem gleichen oder äquivalenten Typ ersetzen. Versuchen Sie niemals, nicht wiederauadbaren Batterien zu laden. WARNUNG Stellen Sie das Fernsehgerät nicht auf eine instabile oder schräge Fläche. Sonst könnte das Fernsehgerät umkippen und potenziell schwere bis tödliche Verletzungen verursachen. Zahlreiche Verletzungen, speziell bei Kindern, können vermieden werden, wenn folgende einfache Sicherheitsmaßnahmen eingehalten werden;

• Verwenden Sie nur Fernsehmöbel oder Ständer, die vom Gerätehersteller empfohlen werden.

• Verwenden Sie nur Möbel, welches das Gewicht des Fernsehgerätes tragen kann.

• Stellen Sie sicher, dass das Fernsehgerät nicht über die Kanten des Möbels hinausragt.

• Positionieren Sie das Fernsehgerät nicht auf hohen Möbelstücken (z. B. Regalen oder Bücherregalen), ohne das Möbel selbst und das Fernsehgerät zu sichern.

• Positionieren Sie das Fernsehgerät nicht auf Stoen oder anderen Materialien, die sich zwischen dem Fernsehgerät und dem Möbel benden.

• Informieren Sie Ihre Kinder über die Gefahren, wenn auf hohe Möbelstücke geklettert wird, um das Fernsehgerät oder die Fernbedienung zu erreichen. Wenn Sie den Standort des Fernsehgerätes verändern, befolgen Sie bitte die gleichen Sicherheitsmaßnahmen.

WARNUNGEN BEI WANDMONTAGE

• Lesen Sie die Bedienungsanleitung gründlich, bevor Sie das Gerät an der Wand montieren.

• Das Set für die Wandmontage ist optional erhältlich. Es kann bei einem örtlichen Einzelhändler erworben werden, wenn Sie es nicht mit Ihrem Gerät gekauft haben.

• Montieren Sie das Fernsehgerät nicht an der Decke oder an einer geneigten Wand.

• Verwenden Sie nur dafür vorgesehene Schrauben und passende Zubehörteile.

• Ziehen Sie die Schrauben für die Wandmontage sicher an, um zu verhindern, dass das Fernsehgerät herunterfällt. Ziehen Sie die Schrauben nicht zu fest an. WARNUNG Der Anschluss von Geräten, die mit der Schutzerdung des Gebäudes über einen Netzwerkanschluss oder andere Geräte oder mit einem TV-Verteilernetz über ein Koaxialkabel verbunden sind, kann eine Brandgefahr darstellen. Der Anschluss über ein Kabelverteilersystem ist nur gestattet, wenn das Gerät eine Isolierung unterhalb eines bestimmten Frequenzbereichs aufweist (galvanische Isolation, siehe EN 60728-11). IM_ODL24750HS-TB_190618_V03_HR.indb 4 18/6/2019 14:35-5-

Warnung und Sicherheitshinweise Positionierung des Fernsehgerätes

• Installieren Sie das Display auf einer massiven, horizontalen Fläche, z. B. einem Tisch oder einem Schreibtisch. Lassen Sie zur Belüftung mindestens 10 cm Platz um das Gerät. Um fehlerhafte und unsichere Situationen zu vermeiden, stellen Sie bitte keine Gegenstände auf das Gerät. Dieser Apparat kann in tropischen und/oder moderaten Klimazonen verwendet werden. Befestigen Sie die Geräterückseite an der Wand (nur in einigen Ländern). 10CM 10CM 10CM 10CM

• Warnung: Stellen Sie das Fernsehgerät nie an einem instabilen Standort auf. Ein Fernsehgerät kann herunterfallen und zu ernsthaften Personenschäden oder zum Tod führen. Zahlreiche Verletzungen, speziell bei Kindern, können vermieden werden, wenn einfache Sicherheitsmaßnahmen ergrien werden, z. B. - Verwendung von Schränken oder Ständern, die vom Hersteller des Fernsehgerätes empfohlen werden. - Verwendung von Möbel, dass das Fernsehgerät sicher stützen kann. - Sicherstellen, dass das Fernsehgerät nicht über die Kanten der stützenden Möbel hinausragt. - Fernsehgeräte nicht auf hohen Möbeln positionieren (z. B. Schränke oder Bücherregale), ohne dass sowohl das Möbel als auch das Fernsehgerät an einer geeigneten Halterung verankert werden. - Fernsehgeräte nicht auf Sto oder anderen Materialien platzieren, die sich zwischen dem Fernsehgerät und dem Möbel benden. - Informieren von Kindern über die Gefahren, wenn auf hohe Möbelstücke geklettert wird, um das Fernsehgerät oder die Fernbedienung zu erreichen.

• Wenn Ihr vorhandenes Fernsehgerät behalten und neu positioniert wird, gelten die gleichen Betrachtungen wie oben. (Nur für Fernsehgeräte, deren Gewicht 7 kg überschreitet) Wandhalterung

• Sie können bei Ihrem Fernsehgerät eine optionale Wandmontage einsetzen. Beraten Sie sich mit Ihrem örtlichen Händler beim Kauf einer empfohlenen Wandhalterung. Befestigen Sie die Wandhalterung vorsichtig an der Rückseite des Fernsehgerätes. Installieren Sie die Wandhalterung an einer massiven Wand, die rechtwinklig zum Boden steht. Wenn Sie das Fernsehgerät an anderen Baumaterialien befestigen, kontaktieren Sie bitte qualiziertes Personal, um die Wandhalterung zu installieren. Detaillierte Anweisungen sind im Lieferumfang der Wandhalterung enthalten. Bitte verwenden Sie eine Wandhalterung, bei dem das Gerät adäquat an der Wand befestigt wird und ausreichend Platz zum Anschluss externer Geräte bleibt.

• Bitte trennen Sie den Strom, bevor Sie das Fernsehgerät bewegen oder installieren. Sonst können elektrische Schläge auftreten.

• Entfernen Sie den Ständer, bevor Sie das Fernsehgerät an der Wand montieren, indem Sie umgekehrt zur Montage des Ständers vorgehen.

• Wenn Sie das Fernsehgerät an einer Decke oder einer geneigten Wand installieren, kann es herunterfallen und zu schweren Verletzungen führen. Nutzen Sie eine autorisierte Wandhalterung und kontaktieren Sie einen örtlichen Händler oder qualiziertes Personal. Sonst wird die Garantie nichtig.

• Ziehen Sie die Schrauben nicht übermäßig an, da das Fernsehgerät beschädigt werden kann und die Garantie nichtig wird.

• Zur Verhinderung von Verletzungen muss dieses Gerät sicher und gemäß Installationsanweisungen am Boden/an der Wand befestigt werden.

• Verwenden Sie die Schrauben und Wandhalterungen, die folgende Spezikationen erfüllen. Jede Beschädigung oder Verletzung durch fehlerhafte Nutzung oder ungeeignetes Zubehör wird durch die Garantie nicht abgedeckt. IM_ODL24750HS-TB_190618_V03_HR.indb 5 18/6/2019 14:35Size = A5

Warnung und Sicherheitshinweise

Modellgröße: 24” Oben Unten Schraube Durchmesser (mm) “E” M4 M4 Tiefe (mm) “D” Max 9 9 Min 5 5 Menge 2 2 VESA (A x B x C) 200 x 100 x 200 Hinweis:

1. Die Abbildungen in diesem Handbuch dienen nur zu

2. Bei Fernsehgeräten, deren Anschlüsse zur Wand

gerichtet sind, wird ein Gummikissen zur Schraube benötigt, um bei der Wandmontage ausreichend Platz zur Nutzung der Anschlüsse zu lassen. Es handelt sich um eine kleine, hohle Stütze, deren Innendurchmesser 8mm und Außendurchmesser 18 mm beträgt, bei einer Höhe von ≥30 mm.

3. In diesem Dokument enthaltene Informationen

können ohne Ankündigung geändert werden. Der Hersteller übernimmt keine Haftung für Schäden, die direkt oder indirekt aus Fehlern, Unvollständigkeit oder Diskrepanzen zwischen der Bedienungsanleitung und dem beschriebenen Produkt resultieren.

4. In einer trockenen Umgebung kann das Produkt

aufgrund von statischer Elektrizität neu starten und zur Haupt-OSD-Schnittstelle, zur USB-Player- Schnittstelle oder zum vorherigen Quellmodus zurückkehren. Das ist normal, bitte setzen Sie den Betrieb des Fernsehgerätes wie gewünscht fort.

5. In einer trockenen Umgebung kann sich das Gerät

aufgrund von statischer Elektrizität vom WLAN- Netzwerk trennen. Bitte starten Sie das Fernsehgerät neu, um die WLAN-Verbindung automatisch wiederherzustellen. Betriebsumgebung

• Installieren Sie die Ausrüstung nicht in engen Räumen, z. B. einen Bücherregal o. ä.

• Verwenden Sie das Gerät nicht in der Nähe von feuchten und kalten Bereichen und schützen Sie das Gerät vor Überhitzung.

• Von direktem Sonnenlicht fernhalten.

• Nicht in der Nähe von staubigen Orten verwenden.

• Keine Kerze an den zugänglichen Önungen befestigen, damit kein brennbares Fremdmaterial in das Fernsehgerät eindringt. Vorsichtsmaßnahmen bei der Verwendung der Fernbedienung

• Verwenden Sie die Fernbedienung, indem Sie sie in Richtung Fernsensor halten. Gegenstände zwischen der Fernbedienung und dem Fernsensor beeinussen den normalen Betrieb.

• Vermeiden Sie ein starkes Schütteln der Fernbedienung. Spritzen Sie keine Flüssigkeit auf die Fernbedienung und legen Sie sie nicht an einen feuchten Ort.

• Legen Sie die Fernbedienung nicht in direktes Sonnenlicht, da es zu einer Hitzeverformung des Gegenstands führen kann.

• Wenn der Fernsensor direktem Sonnenlicht oder starker Beleuchtung ausgesetzt wird, funktioniert die Fernbedienung nicht. In diesem Fall müssen Sie die Beleuchtung ändern oder das Fernsehgerät neu positionieren, oder die Fernbedienung näher an den Fernsensor halten. IM_ODL24750HS-TB_190618_V03_HR.indb 6 18/6/2019 14:35-7-

Vorsichtsmaßnahmen bei Verwendung der Batterie Eine unsachgemäße Verwendung der Batterie führt zu einer Leckage. Befolgen Sie daher nachfolgende Methoden sorgfältig.

1. Bitte beachten Sie die Polarität der Batterie, um

einen Kurzschluss zu vermeiden.

2. Wenn die Batteriespannung nicht ausreicht, kann

der Nutzungsbereich eingeschränkt sein. Dann müssen Sie die Batterie austauschen. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät über längere Zeit nicht benutzen möchten.

3. Verwenden Sie keine Batterien verschiedenen

Typs (z. B. Mangan- und Alkalibatterien).

4. Werfen Sie die Batterie nicht ins Feuer, laden oder

zerlegen Sie sie nicht.

5. Bitte entsorgen Sie die Batterien gemäß

relevanten Umweltschutzbestimmungen.

6. WARNUNG: Die Batterien (Akkus oder installierte

Batterien) dürfen keiner übermäßigen Hitze, z.B. Sonnenschein, Feuer o.ä. ausgesetzt werden. Installieren der Batterie in der Fernbedienung Legen Sie zwei AAA-Batterien in das Batteriefach der Fernbedienung und stellen Sie sicher, dass die Polarität im Batteriefach gewahrt wird. Hinweis: Das Bild dient nur zu Referenzzwecken. Tasten am Fernsehgerät Note: Die Abbildungen sind lediglich zu Referenzzwecken aufgeführt. Ansicht von unten Einschalten des Fernsehgeräts: Drücken Sie im Standby-Modus kurz die TV- Taste, um das Fernsehgerät einzuschalten. Bildschirmtasten: Drücken Sie nach dem Einschalten des Fernsehgeräts kurz die TV-Taste, um die folgenden Tasten auf dem Bildschirm einzublenden. Mit einem kurzen Druck auf die TV-Taste wählen Sie die gewünschte Option aus. Ein etwas längerer Druck auf die TV-Taste führt Sie in die Einstellungen der gewählten Option. Bildschirmtasten Symbol Produktname Funktion Auf/Ab Wechseln Sie im TV-Modus zum vorherigen oder nächsten Fernsehsender. Bewegen Sie sich in der Liste nach oben oder unten, um den gewünschten Eintrag in den Menüeinstellungen auszuwählen. Links/Rechts Verringern oder erhöhen Sie den Lautstärkepegel, während Sie sich im TV-Modus benden. Bewegen Sie sich nach links oder rechts, um den gewünschten Eintrag in den Menüeinstellungen auszuwählen. Hauptmenü Erhalten Sie Zugri auf die Einstellungen des Hauptmenüs. Eingabequelle Erhalten Sie Zugri auf die Schnittstelle der Eingabequelle. Standby- Modus Schalten Sie den TV aus. Warnung und Sicherheitshinweise IM_ODL24750HS-TB_190618_V03_HR.indb 7 18/6/2019 14:35Size = A5

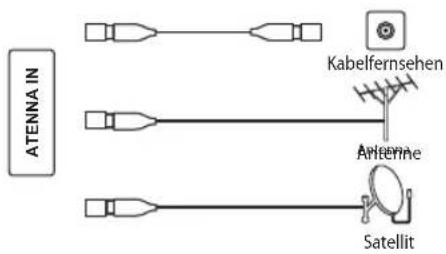

Klemmenanschluss Anschluss PC IN Schließen Sie einen PC an das Fernsehgerät an. PC IN Computer

Hiermit empfangen Sie das Audioeingangssignal vom PC.

AUDIO IN Computer AV IN Empfangen Sie Audio- und Videosignale von Signalquellen wie DVD-Spielern. AV IN Camcorder STB DVD

Verwenden Sie ein Koaxialkabel, um das Audiosignal Ihres Fernsehgeräts an einen kompatiblen Audioempfänger auszugeben. DIGITALAUDIO OUTDigital audio deviceDigitales Audiogerät USB USB-Anschluss USB DISK USB USB-Datenträger ANTENNA IN Schließen Sie ein Koaxialkabel an, um Signale von der Antenne, über das Kabel oder vom Satelliten zu empfangen. Antenna ATENNA IN Cable TVSatelliteKabelfernsehenAntenneSatellit KOPFHÖRER Kopfhörer: Sobald ein Kopfhörer angeschlossen wird, werden die Lautsprecher stumm geschaltet. Earphone Kopfhörer HDMI IN Empfangen Sie HDMI-Eingangssignale von Signalquellen wie DVD-Spielern. HDMI Camcorder Recorder / PlayerAufnahmegerät / AbspielgerätVideokamera

1. Die Abbildungen sind lediglich zu Referenzzwecken aufgeführt.

2. Die hier abgebildeten externen Geräte und Kabel sind nicht im Lieferumfang des Fernsehgeräts enthalten.

3. Einige der Anschlüsse können sich je nach Region oder Modell unterscheiden. Bitte nehmen Sie Ihr aktuelles

Fernsehgerät als Standard. IM_ODL24750HS-TB_190618_V03_HR.indb 8 18/6/2019 14:35-9-

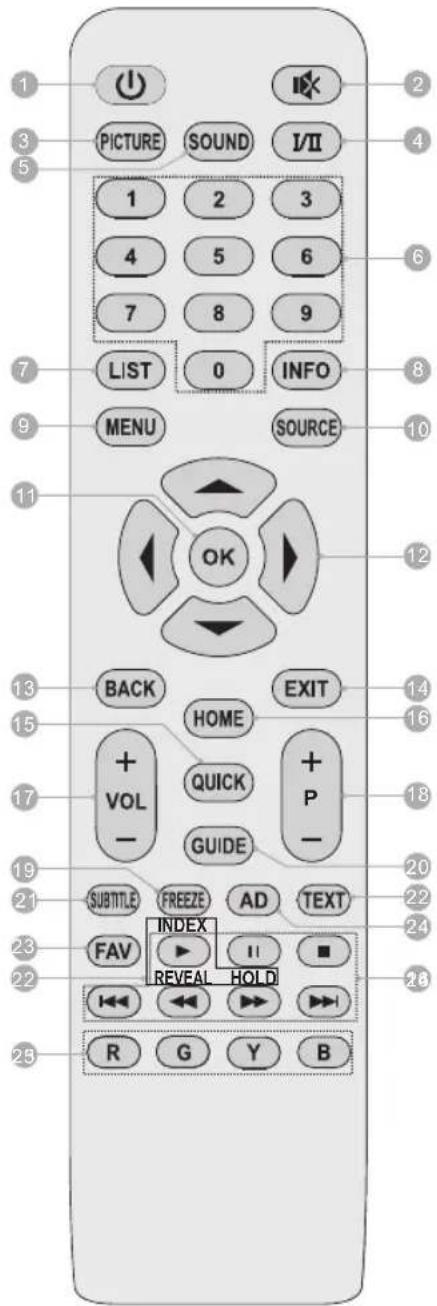

Funktionen der Fernbedienung Hinweis:

1. Die Abbildung dient lediglich zu Referenzzwecken.

2. Einige Tasten stehen Ihnen für bestimmte Regionen oder Modelle möglicherweise nicht zur Verfügung.

1. EIN/AUS ( ): Schalten Sie das Fernsehgerät ein oder

versetzen Sie ihn in den Standby-Modus.

): Schalten Sie den Ton stumm oder stellen Sie ihn wieder her.

3. PICTURE: Wählen Sie den gewünschten Bildmodus aus.

4. I/II: Wählen Sie je nach Fernsehsender die gewünschte

5. SOUND: Wählen Sie den gewünschten Tonmodus aus.

6. Zierntasten (0~9): Wählen Sie einen Sender direkt aus oder

geben Sie eine Nummer ein.

7. LIST: Erhalten Sie Zugri auf die Senderliste.

8. INFO: Zeigt Ihnen detaillierte Informationen zum aktuellen

9. MENU: Erhalten Sie Zugri auf das Hauptmenü.

10. SOURCE: Wählen Sie die gewünschte Eingabequelle.

11. OK: Auswahl bestätigen, eingeben oder ausführen.

Navigieren Sie durch das Menü und wählen Sie den gewünschten Menüpunkt aus.

13. BACK: Kehren Sie in das übergeordnete Menü oder zum zuvor

eingestellten Sender zurück.

14. EXIT: Hiermit verlassen Sie das aktuelle Auswahlfenster oder

beenden den Vorgang.

15. QUICK: Ohne Funktion.

16. HOME: Ohne Funktion.

17. Lautstärkepegel (VOL +/-): Erhöhen oder verringern Sie die

18. Senderwechsel (P +/-): Wechseln Sie zum nächsten oder

vorherigen Fernsehsender.

19. FREEZE: Hiermit lässt sich ein Standbild vom Bildschirm

anfertigen oder verwerfen (im USB-Modus nicht verfügbar).

20. GUIDE: Erhalten Sie im DTV-Modus Zugri auf die Oberäche

des elektronischen Programmführers.

21. SUBTITLE: Aktivieren oder deaktivieren Sie die Untertitel.

22. Videotext-Schaltächen (möglicherweise nicht verfügbar)

TEXT: Rufen Sie das Videotext-Menü auf oder verlassen Sie es. HOLD: Lassen Sie die Videotextseite eingeblendet oder blenden Sie sie aus. INDEX: Rufen Sie die Indexseite auf. REVEAL: Zeigen Sie die verborgenen Videotextinformationen an oder blenden Sie sie aus.

23. FAV: Erhalten Sie Zugri auf die Favoritenliste oder fügen

Sie das aktuell ausgewählte Programm zu dieser hinzu bzw. entfernen Sie es, während Sie sich in den Einstellungen der Senderbearbeitung benden.

24. AD: Schalten Sie die Audiodeskriptionsfunktion im DTV-

25. Farbtasten (ROT/GRÜN/GELB/BLAU):

Führen Sie eine der Schnellfunktionen in einem bestimmten Modus aus.

26. Bedientasten für die USB-Wiedergabe

WIEDERGABE ( ): Starten Sie die Wiedergabe. PAUSE ( ): Unterbrechen Sie die Wiedergabe oder aktivieren Sie bei einigen Modellen die Timeshift-Funktion im DTV-Modus. STOP ( ): Stoppen Sie die Wiedergabe. Schneller Rücklauf ( ): Aktivieren Sie den schnellen Rücklauf der Wiedergabe. Schneller Vorlauf ( ): Aktivieren Sie den schnellen Vorlauf der Wiedergabe. VORHERIGE ( ): Springen Sie zurück zur vorherigen Datei. NÄCHSTE ( ): Springen Sie zur nächsten Datei. IM_ODL24750HS-TB_190618_V03_HR.indb 9 18/6/2019 14:35Size = A5

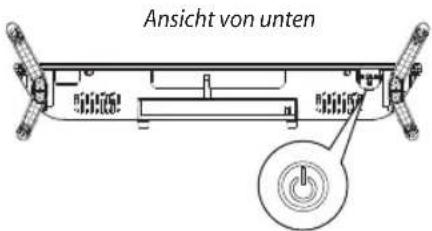

Grundlegende Bedienung Ein- oder Ausschalten des Fernsehgeräts Schritt 1. Stecken Sie das Netzkabel in eine verfügbare Steckdose, damit sich das Fernsehgerät in den Standby-Modus begibt. Drücken Sie dann die EIN/AUS-Taste auf der Fernbedienung, um das Gerät einzuschalten und dessen Funktionen zu verwenden. Schritt 2. Drücken Sie die EIN/AUS-Taste bei eingeschaltetem Fernsehgerät erneut, dann schaltet sich das Gerät aus und wechselt in den Standby-Modus. Schritt 3. Möchten Sie das Fernsehgerät vollständig ausschalten, ziehen Sie bitte das Netzkabel aus der Steckdose. Erstmalige Einrichtung Wenn Sie das Fernsehgerät zum ersten Mal in Betrieb nehmen, werden Sie von einem Assistenten für die Einrichtung begrüßt. Drücken Sie / / / und auf OK/ENTER, um die folgenden Schritte einzuleiten und anschließend abzuarbeiten: Schritt 1. Wählen Sie die gewünschte Menüsprache. Schritt 2. Wählen Sie Ihr Land. Schritt 3. (Möglicherweise nicht verfügbar) Wählen Sie die gewünschte Nutzungsumgebung aus. Schritt 4. Stellen Sie die Uhrzeit ein. Schritt 5. (Nur für einige Länder) Geben Sie Ihre lokale Postleitzahl ein. Schritt 6. Führen Sie einen Sendersuchlauf durch (Es wird automatisch nach verfügbaren Sendern gesucht). Drücken Sie nach abgeschlossener Einrichtung der Sendersuche auf OK/ENTER, um den automatischen Sendersuchlauf zu starten. Drücken Sie anschließend auf MENU oder EXIT, um den automatischen Sendersuchlauf zu beenden bzw. weiterlaufen zu lassen, auf , um den automatischen Sendersuchlauf zu beenden, oder auf , um den automatischen Sendersuchlauf fortzusetzen. Nach Abschluss des automatischen Sendersuchlaufs werden die verfügbaren Sender automatisch gespeichert und die Ersteinrichtung wurde erfolgreich durchgeführt. Hinweis:

1. Bevor Sie das Fernsehgerät einschalten, müssen Sie zunächst einmal das TV-Signalkabel an den Tuner-Anschluss

auf dessen Rückseite anschließen.

2. Sollten Sie die obigen Einstellungen nach der erstmaligen Einrichtung zurücksetzen möchten, dann können Sie

dazu auf das Menü „Setup“ zugreifen und die Option „First Time Installation“ auswählen. Eingabequelle Schritt 1. Drücken Sie die Taste SOURCE, um die Liste der Eingabequellen aufzurufen. Schritt 2. Mit den Tasten / gelangen Sie dann zu der gewünschten Quelle. Schritt 3. Drücken Sie nun OK/ENTER, um die ausgewählte Quelle zu aktivieren. Schritt 4. Mit einem Druck auf die Taste EXIT verlassen Sie anschließend wieder die Auswahlliste. IM_ODL24750HS-TB_190618_V03_HR.indb 10 18/6/2019 14:35-11-

Elektronischer Programmführer Der elektronische Programmführer wird von den Programmanbietern zur Verfügung gestellt und versorgt Sie mit Informationen zu den ausgestrahlten Sendungen. Sie können im Digitalmodus darauf zugreifen, indem Sie die EPG/GUIDE-Taste auf der Fernbedienung drücken.

1. Drücken Sie die EPG/GUIDE-Taste, um auf die Benutzeroberäche des elektronischen Programmführers

zuzugreifen. Der aktuelle Sender wird dadurch hervorgehoben. Drücken Sie die Tasten / , um den gewünschten Sender auszuwählen, und anschließend auf OK/ENTER, um diesen wiederzugeben.

2. In dem Fernsehgerät sind Programmführer für einen Zeitraum von insgesamt 8 Tagen enthalten, die

den heutigen und die kommenden sieben Tage abdecken. Drücken Sie die YELLOW Taste, um auf den Programmführer des Vortages zuzugreifen. Drücken Sie die BLUE Taste, um stattdessen auf den Programmführer des Folgetages zuzugreifen

3. (Nur für einige Modelle) Drücken Sie die GREEN Taste, um einen Programmzeitplan zur Erinnerung

einzurichten. Sie können auch die „Schedule List“ im „CHANNEL“-Menü aufrufen, um Einzelheiten für den zur Erinnerung gedachten Zeitplan festzulegen. Drücken Sie in der Auswahl „Schedule List“ die RED Taste, um einen Zeitplan zu löschen, die YELLOW Taste, um einen neuen Zeitplan hinzuzufügen, oder die BLUE Taste, um einen zuvor erstellten Zeitplan zu bearbeiten. IM_ODL24750HS-TB_190618_V03_HR.indb 11 18/6/2019 14:35Size = A5

Menüsteuerung Aufgrund ständiger Aktualisierungen und Verbesserungen stimmen die nachstehend aufgeführten Beschreibungen der Menüeinstellungen möglicherweise nicht mehr mit denen Ihres Fernsehgeräts überein. Dies ist ganz normal, weshalb hier der tatsächliche Inhalt Ihres Fernsehgeräts maßgeblich ist. Menübedienung Schritt 1. Drücken Sie die MENU-Taste, um das Hauptmenü aufzurufen. Schritt 2. Mit den Tasten / können Sie nun eines der Untermenüs auswählen. Schritt 3. Mit einem Druck auf OK/ENTER gelangen Sie anschließend zu den Inhalten des gewünschten Untermenüs. Schritt 4. Über die Tasten / lässt sich jetzt ein beliebiger Menüpunkt auswählen. Schritt 5. Mit einem Druck auf OK/ENTER gelangen Sie schließlich zu den Inhalten des gewählten Untermenüs. Schritt 6. Verwenden Sie die Tasten / oder / , um die angezeigte Einstellung anzupassen. Schritt 7. Durch drücken der MENU-Taste kehren Sie anschließend wieder in das übergeordnete Menü zurück. Schritt 8. Verlassen Sie das Hauptmenü mit einem Druck auf die EXIT-Taste. Hinweis: Einige der Einstellungen sind für bestimmte Eingabequellen, Regionen oder Modelle möglicherweise nicht verfügbar. Channel (nur für die TV-Quelle) Auto Tuning Mit dieser Funktion führen Sie einen automatischen Sendersuchlauf durch. Bevor Sie die automatische Sendersuche starten können, müssen Sie zunächst einmal die Ihnen angezeigten Einstellungen vornehmen. Nachdem Sie die entsprechenden Einstellungen vorgenommen haben, drücken Sie die Taste OK/ENTER, um die automatische Sendersuche zu starten. Möchten Sie den Suchlauf beenden, drücken Sie die EXIT-Taste. Daraufhin önet sich ein Dialogfeld, in dem Sie gefragt werden, ob Sie den automatischen Sendersuchlauf wirklich beenden möchten. Drücken Sie nun entweder die Taste , um den Suchlauf zu beenden, oder die Taste , um den Suchlauf fortzusetzen.

1. Einrichtung des automatischen Sendersuchlaufs für DVB-C/T/T2

Dazu müssen Sie Einstellungen an den Punkten „Country“, „Tune Type“, „Digital Type“, „Scan Type“, „Network ID“, „Frequenz“ und „Symbol Rate“ vornehmen. Hinweis: Die Punkte „Scan Type“, „Network ID“, „Frequenz“ und „Symbol Rate“ sind ausschließlich für DVB-C verfügbar.

2. Einrichtung des automatischen Sendersuchlaufs über Satellit (DVB-S/S2)

Nehmen Sie hierzu Einstellungen an den Punkten „Country“, „Satellite“, „Scan Mode“, „Channel Type“ und „Service Type“ vor.

3. Einrichtung des automatischen Sendersuchlaufs für ATV

Hierzu müssen Sie lediglich Einstellungen an den Punkten „Country“ und „Tune Type“ vornehmen. ATV Manual Tuning (nur für ATV) Mit dieser Funktion können Sie manuell nach ATV-Sendern suchen. Drücken Sie die Tasten / / / , um eine der entsprechenden Einstellungen zu markieren und anzupassen (aktueller Sender, Farbsystem, Soundsystem und Feinabstimmung). Drücken Sie nun die Taste , um die Option „Suchen“ zu markieren, und anschließend auf / , um die Suche zu starten. Wenn Sie die Suche beenden möchten, drücken Sie die EXIT-Taste. Drücken Sie , damit das Gerät auf einer höheren Frequenz sucht. Mit einem Druck auf sucht das Gerät stattdessen auf einer niedrigeren Frequenz.

• Fine-Tune Verwenden Sie diese Funktion, um kleinere Anpassungen an der Abstimmung eines einzelnen Senders vorzunehmen. Eine Feinabstimmung ist unter normalen Umständen nicht erforderlich. In Bereichen mit schlechten Übertragungsbedingungen, in denen Anpassungen für ein besseres Bild und einen besseren Ton zwingend notwendig sind, ist eine Feinabstimmung jedoch durchzuführen. DTV & CADTV Manual Tuning Mit dieser Funktion können Sie manuell nach DVB-T/T2- oder DVB-C-Sendern suchen. Drücken Sie die Tasten / / / um eine der entsprechenden Einstellungen zu markieren und anzupassen (DVB-T/T2: „Channel“. DVB-C: „Frequency“, „Symbol“ und „QAM Type“). Drücken Sie anschließend OK/ENTER, um die Suche zu starten. Hinweis: Vor der Suche müssen Sie unter „Auto Tuning“ zunächst den Punkt „Digital Type“ aufrufen und schließlich die Option „DVB-C“ oder „DVB-T“ auswählen. IM_ODL24750HS-TB_190618_V03_HR.indb 12 18/6/2019 14:35-13-

Menüsteuerung Programme bearbeiten Mit dieser Funktion lassen sich die gespeicherten Sender bearbeiten. Wählen Sie mit den Tasten / zunächst den gewünschten Sender.

1. Mit einem Druck auf die rote Taste löschen Sie den ausgewählten Sender.

2. Mit einem Druck auf die gelbe Taste verschieben Sie den ausgewählten Sender auf die gewünschte Position.

3. Mit einem Druck auf die blaue Taste überspringen Sie den ausgewählten Sender.

Schedule List Hier können Sie zur Erinnerung vorgesehene Zeitpläne überprüfen, löschen, bearbeiten oder hinzufügen. Diese Funktion steht jedoch nur für ausgewählte Modelle zur Verfügung. Signal Information Durch Aktivierung dieses Menüpunkts werden Ihnen die Signalinformationen des aktuellen Senders angezeigt. CI Information Hiermit wird dem Benutzer die Auswahl aus dem vom CAM bereitgestellten Menü ermöglicht. EWS Local Postal Codes Geben Sie hier Ihre lokalen EWS-Postleitzahlen ein. Diese Funktion ist jedoch nur in bestimmten Ländern verfügbar. Dish Setup (nur für Satelliten) Wenn Sie einen Satelliten als Eingabequelle auswählen, ist es besser, vor dem automatischen Sendersuchlauf zuerst einmal die entsprechenden Einstellungen der Satellitenschüssel anzupassen (Satellite, Transponder, LNB Type, LNB Power, 22KHZ, Toneburst, Diseqc1l.0, Diseqcl.1 und Motor).

1. Satellite - Wählen Sie den Satelliten für das Fernsehgerät.

2. Transponder - Wählen Sie den Transponder für das Fernsehgerät.

3. LNB Type - Stellen Sie sicher, dass der LNB-Typ Ihrer Satellitenschüssel entspricht.

4. LNB Power - Wählen Sie eine geeignete Stromversorgung für den LNB.

5. 22KHz - Wählen Sie 22KHZ, um den 22K-Schalter auf EIN oder AUS zu stellen. Der Automatikmodus dient

dazu, um 22KHZ je nach LNB-Typ entweder ein- oder auszuschalten.

6. DiSEqC1.0/1.1 - Wählen Sie den DiSEqC-Modus für den ausgewählten LNB.

7. Motor - Wählen Sie diese Option, um die Satellitenschüssel so zu steuern und zu drehen, dass sie noch

genauer auf die Position des Satelliten am Himmel ausgerichtet ist. Picture (Bild) Picture Mode: Wählen Sie den für Ihre Zwecke am besten geeigneten Bildmodus aus. Contrast: Passen Sie den Kontrast, also den Unterschied zwischen hellen und dunklen Bereichen des Bildes, an. Brightness: Passen Sie die Bildhelligkeit an. Colour: Passen Sie den Farbreichtum des Bildes an. Tint: (Nur für NTSC-Signale) Passen Sie den Farbton des Bildes an. Sharpness: Passen Sie die Bildkanten und nehmen Sie Einstellungen an der Bildschärfe vor. Colour Temp: Wählen Sie die allgemeine Farbtemperatur des Bildes. Noise Reduction: Reduzieren Sie das mit dem Bildsignal erzeugte Rauschen. HDMI Mode: (Nur für HDMI-Quelle) Wählen Sie aus den Modi Auto, Video und PC den geeigneten HDMI-Modus aus. Sound (Ton) Sound Mode: Wählen Sie den gewünschten Tonmodus. Treble: Passen Sie die Hochtöne an. Bass: Passen Sie die Tieftöne an. Balance: Regeln Sie den Tonausgleich zwischen dem rechten und dem linken Lautsprecher. Auto Volume Level: Aktivieren Sie diese Option, damit der Lautstärkepegel automatisch an das Eingangssignal angepasst wird. SPDIF Mode: Wählen Sie den SPDIF-Modus aus. AD Switch: Verwenden Sie diese Option, um die Audiodeskriptionsfunktion ein- oder auszuschalten. Bei aktivierter Audiodeskription beschreibt ein Sprecher blinden oder sehbehinderten Betrachtern was genau auf dem Bildschirm geschieht. IM_ODL24750HS-TB_190618_V03_HR.indb 13 18/6/2019 14:35Size = A5

Menüsteuerung Time (Uhrzeit) Clock: Hiermit wird die Uhrzeit des Fernsehgeräts automatisch festgelegt. Time Zone: Wählen Sie die Zeitzone, in der Sie sich benden. Sleep Timer: Stellen Sie Anzahl der Minuten ein, nach dieser der Timer das Fernsehgerät automatisch ausschalten soll. Auto Standby: Stellen Sie die Anzahl der Stunden ein, nach dieser das Fernsehgerät automatisch ausgeschaltet werden soll, falls keine Bedienung erfolgt. Sie haben die Wahl zwischen O (Aus), 3H, 4H und 5H. OSD Timer: Stellen Sie die Anzahl der Sekunden ein, die das Menü auf dem Bildschirm eingeblendet bleiben soll, ohne dass innerhalb dieses festgelegten Zeitraums eine Bedienung des Menüs erfolgt. Lock (Sperre) System Lock: Nach der Aktivierung dieser Option werden Sie nun stets dazu aufgefordert, das Passwort einzugeben. Das standardmäßige Passwort ist 0000. Set Password: Hierüber lässt sich das aktuelle Passwort für die Gerätesperre ändern. Channel Lock (Only in TV mode): Durch Einrichten dieser Option können Sie den Zugri auf bestimmte Sender beschränken. Drücken Sie die grüne Taste, um den Sender zu sperren oder zu entsperren. Parental Guidance (Only in TV mode): Richten Sie diese Funktion ein, um den Zugri auf bestimmte Sender basierend auf der Altersfreigabe zu beschränken. Key Lock: Sperren Sie die TV-Taste, um eine versehentliche Betätigung zu verhindern. Hotel Mode: Aktivieren Sie den Hotel-Modus, um die entsprechenden Einstellungen anpassen zu können. Diese Funktion steht jedoch nur für ausgewählte Modelle zur Verfügung. Hinweis: 1. Sollten Sie das Passwort geändert haben und es einmal vergessen, dann verwenden Sie das Super- Passwort 4711, um dennoch Zugri auf das gesperrte System zu erhalten. Setup (Konfiguration) Language: Wählen Sie die gewünschte Menüsprache. TT Language: Wählen Sie die gewünschte Videotextsprache. Audio Languages: Wählen Sie die primäre und sekundäre Sprache für den Ton. Subtitle Language: Wählen Sie die primäre und sekundäre Sprache für die Untertitel. Hearing Impaired: Aktivieren Sie diese Option, um gehörlosen oder hörgeschädigten Zuschauern ein verbessertes Seherlebnis zu ermöglichen. Aspect Ratio: Wählen Sie das gewünschte Seitenverhältnis des Bildes. Die Auswahlmöglichkeiten variieren je nach Modell oder eingestellter Eingabequelle. Blue Screen: Wählen Sie mit dieser Option, ob der Blue Screen (blauer Bildschirm) aktiviert oder deaktiviert werden soll. First Time Installation: Rufen Sie diese Funktion auf, um die erstmalige Einrichtung erneut vorzunehmen. Reset: Setzen Sie die Benutzereinstellungen auf die Werkseinstellungen zurück. Einige Einstellungen wie Systemsperre, gesuchte Sender usw. werden möglicherweise auch nach Ausführung dieses Vorgangs nicht gelöscht. Software Update (USB): Wählen Sie diese Option, um die Software des Fernsehgeräts mit Hilfe eines USB- Datenträgers zu aktualisieren. Environment: Wählen Sie für die Nutzungsumgebung zwischen den Optionen „Home Mode“ und „Shop Mode“. Die Option „Shop Mode“ führt zu einem erhöhten Stromverbrauch. Diese Funktion steht jedoch nur für ausgewählte Modelle zur Verfügung. HDMI LINK: Steuern Sie HDMI-Geräte, die an das Fernsehgerät angeschlossen sind. Diese Funktion steht jedoch nur für ausgewählte Modelle zur Verfügung.

• LINK Control - Schalten Sie die Funktion der HDMI-Verbindung ein oder aus.

• Auto Receiver - Schalten Sie die Funktion des automatischen Empfängers ein oder aus.

• Device Auto Power O - Wählen Sie, ob das angeschlossene HDMI-Gerät beim Ausschalten des Fernsehgeräts automatisch ebenfalls ausgeschaltet wird.

• Device Auto Power On - Wählen Sie, ob das Fernsehgerät automatisch eingeschaltet wird, sobald Sie das angeschlossene HDMI-Gerät einschalten.

• Device List - Diese Option zeigt die Liste der an das Fernsehgerät angeschlossenen HDMI-Geräte an.

• Device Menu - Hierüber erhalten Sie Zugri auf das HDMI-Gerätemenü. IM_ODL24750HS-TB_190618_V03_HR.indb 14 18/6/2019 14:35-15-

Menüsteuerung Screen (Bildschirm) Verwenden Sie diesen Menüpunkt, um bei aktivierter PC/VGA-Eingabequelle die Bildschirmanzeige zu kongurieren. Diese Funktion steht jedoch nur für ausgewählte Modelle zur Verfügung. Auto Adjust: Die Einstellungen H-Oset, V-Oset, Size und Phase werden automatisch angepasst. H-Oset: Stellen Sie die horizontale Position des Bildes ein. V-Oset: Stellen Sie die vertikale Position des Bildes ein. Size: Passen Sie die Größe des anzuzeigenden Bildes an. Phase: Passen Sie die horizontalen Interferenzlinien an. Positon Reset: Die Einstellungen H-Oset, V-Oset, Size und Phase werden auf die Werkseinstellungen zurückgesetzt. IM_ODL24750HS-TB_190618_V03_HR.indb 15 18/6/2019 14:35Size = A5

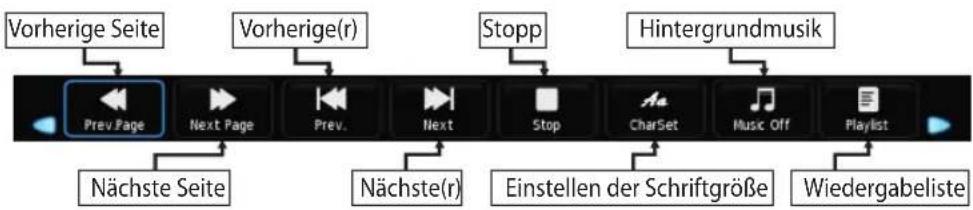

Steuerung im USB-Modus Timeshift Möchten Sie eine Sendung für eine gewisse Zeit unterbrechen und anschließend an derselben Stelle fortsetzen, ohne nach der Rückkehr etwas verpasst zu haben, dann können Sie zum Pausieren die -Taste drücken und die Sendung fortsetzen, indem Sie die -Taste erneut drücken. Das für die Timeshift-Funktion aufgezeichnete Programm wird nach dem Stoppen der Funktion oder der Wiedergabe des aufgezeichneten Inhalts automatisch gelöscht. USB-Betrieb Im USB-Modus können Sie auf Ihrem USB-Datenträger gespeicherte Film-, Text-, Musik- und Fotodateien anzeigen lassen. Schritt 1. Schließen Sie zuerst einen USB-Datenträger an den USB-Eingang an. Schritt 2. Drücken Sie dann die SOURCE-Taste und wählen Sie „Media“, um die Benutzeroberäche für USB-Geräte aufzurufen. Schritt 3. Mit den Tasten / können Sie nun den Typ der auf dem USB-Datenträger gespeicherten Datei auswählen: Video, Musik, Foto oder Text. Schritt 4. Mit einem Druck auf OK/ENTER erhalten Sie Zugri auf den USB-Datenträger. Schritt 5. Verwenden Sie die Tasten / / / , um den gewünschten Ordner auszuwählen. Schritt 6. Drücken Sie erneut auf OK/ENTER, um Zugri auf den Dateiordner zu erhalten. Schritt 7. Mit den Tasten / / / können Sie nun die gewünschte Datei auswählen, die angezeigt bzw. wiedergegeben werden soll. Schritt 8. Die OK/ENTER-Taste lässt Sie die Wiedergabe starten oder unterbrechen. Schritt 9. Ein Druck auf die Taste EXIT stoppt die Wiedergabe und schließt die entsprechende Ansicht. Hinweis: Bitte wählen Sie eine wiederzugebende Datei aus, die dem in der USB-Benutzeroberäche ausgewählten Typ entspricht. Wenn Sie beispielsweise den Dateityp „Movie“ (Film) in der USB-Benutzeroberäche ausgewählt haben, müssen Sie anschließend einen Film auf Ihrem USB-Datenträger zur Wiedergabe wählen. Andernfalls wird die Datei nicht richtig angezeigt bzw. wiedergegeben. Hinweis zur Verwendung von USB-Geräten

1. Einige USB-Datenträger sind möglicherweise nicht für die einwandfreie Verwendung mit diesem Fernsehgerät

2. Sichern Sie stets alle sich auf dem USB-Datenträger bendlichen Daten, falls diese aufgrund eines

unerwarteten Zwischenfalls verloren gehen. Wir übernehmen keine Haftung für Daten, die aufgrund einer unsachgemäßen Verwendung oder eines Defekts verloren gegangen sind. Die Sicherung der Daten liegt in der Verantwortung des Verbrauchers.

3. Bei großen Dateien kann die Ladegeschwindigkeit etwas länger sein.

4. Die Erkennungsgeschwindigkeit eines USB-Datenträgers kann je nach Gerät unterschiedlich ausfallen.

5. Sorgen Sie beim Anschließen oder Trennen des USB-Datenträgers dafür, dass sich das Fernsehgerät nicht im

USB-Modus bendet, da andernfalls der USB-Datenträger oder die darauf gespeicherten Dateien beschädigt werden können.

6. Verwenden Sie ausschließlich USB-Datenträger, die im vom Windows-Betriebssystem zur Verfügung gestellten

FAT32-Dateisystem formatiert sind. Datenträger, die mit einem anderen Dateisystem formatiert wurden und von Windows nicht unterstützt werden, werden möglicherweise nicht erkannt.

7. Sollten Sie eine USB-Festplatte verwenden, für die eine Stromversorgung erforderlich ist, stellen Sie sicher,

dass diese eine Stromstärke von 500 mA nicht überschreitet. Benötigt die Stromversorgung der USB- Festplatte mehr als 500 mA, versetzt sich das Fernsehgerät möglicherweise in den Standby-Modus. Entfernen Sie in einem solchen Fall die USB-Festplatte und nehmen Sie das Fernsehgerät erneut in Betrieb.

8. Handelt es sich um ein nicht unterstütztes Dateiformat oder ist die Datei beschädigt, wird die Meldung „No

support“ oder „Unsupported“ angezeigt.

9. Die Verarbeitung von FHD-Bildern nimmt stets mehr Zeit in Anspruch und wird nicht durch das Fernsehgerät

beeinusst. Bitte haben Sie etwas Geduld und warten Sie.

10. Dieses Fernsehgerät unterstützt möglicherweise nicht alle Multimediadateien, die aufgrund einer Änderung

des Codierungsformats oder anderer technischer Fortschritte geändert und aktualisiert wurden. IM_ODL24750HS-TB_190618_V03_HR.indb 16 18/6/2019 14:35-17-

2. Drücken Sie die Tasten / , um einen Menüpunkt auszuwählen, und anschließend auf OK/ENTER, um den

Vorgang auszuführen. Wiedergabe & Pause Nächste(r) Alle wiederholen Wiedergabeliste InformationenHintergrundmusikVorherige(r) Im Uhrzeigersinn drehen Vergrößern Ansicht verschieben VerkleinernGegen den Uhrzeigersinn drehen Stopp Hinweis: Die Abbildungen sind lediglich zu Referenzzwecken aufgeführt. Musik-Menü

1. Drücken Sie die Taste INFO, um das Musik-Menü während der Musikwiedergabe einzublenden oder zu

2. Drücken Sie die Tasten / , um einen Menüpunkt auszuwählen, und anschließend auf OK/ENTER, um den

Vorgang auszuführen. Wiedergabe & Pause Wiedergabeliste Zu bestimmten Zeitpunkt springen Schneller Vorlauf Nächste(r) Wiederholen Stumm stellenStoppVorherige(r)Schneller Rücklauf Informationen Hinweis: Die Abbildungen sind lediglich zu Referenzzwecken aufgeführt. Steuerung im USB-Modus Photo Menu (Foto-Menü)

1. Drücken Sie die Taste INFO, um das Foto-Menü beim Anzeigen von Fotos einzublenden oder zu verbergen.

Steuerung im USB-Modus Film-Menü

1. Drücken Sie die Taste INFO, um das Film-Menü beim Anschauen eines Filmes einzublenden oder zu

2. Drücken Sie die Tasten / , um einen Menüpunkt auszuwählen, und anschließend auf OK/ENTER, um den

Vorgang auszuführen. Wiedergabe & Pause Schneller Vorlauf Nächste(r) Einstellen der Schriftgröße WiederholenVorherige(r)Schneller Rücklauf A/B-Set Informationen Einzelbild Vergrößern VerkleinernZu bestimmten Zeitpunkt springenZeitlupeSeitenverhältnis Verkleinern Ansicht verschieben Stopp Hinweis: Die Abbildungen sind lediglich zu Referenzzwecken aufgeführt. Text-Menü

1. Drücken Sie die Taste INFO, um das Text-Menü beim Lesen eines Textes einzublenden oder zu verbergen.

2. Drücken Sie die Tasten / , um einen Menüpunkt auszuwählen, und anschließend auf OK/ENTER, um den

Vorgang auszuführen. Vorherige Seite Vorherige(r) Stopp Hintergrundmusik WiedergabelisteEinstellen der SchriftgrößeNächste(r)Nächste Seite Hinweis: Die Abbildungen sind lediglich zu Referenzzwecken aufgeführt. IM_ODL24750HS-TB_190618_V03_HR.indb 18 18/6/2019 14:35-19-

Fehlerbehebung Bevor Sie einen Servicetechniker rufen, lesen Sie bitte folgende Tabelle für mögliche Ursachen für das Symptom und Lösungsmöglichkeiten. Allgemeines Problem / Lösung Die Fernbedienung funktioniert nicht

• Prüfen Sie den Fernsensor an der Fernbedienung.

• Tauschen Sie die Batterien aus.

• Die Batterien wurden nicht richtig installiert.

• Der Netzstrom ist nicht angeschlossen. Schwaches Signal Dies wird normalerweise von Interferenzen von Handys, Walkie-Talkies, Auto-Zündsystemen, Neonröhren, Elektrogrills oder anderer Elektro- Ausrüstung oder Funkfrequenzquellen verursacht. Bild & Ton / Lösung Kein Bild, kein Ton

• Prüfen Sie die Signalquelle.

• Stecken Sie ein anderes Elektrogerät in die Steckdose, um sicherzustellen, dass sie eingeschaltet wurde oder funktioniert.

• Der Netzstecker hat einen schlechten Kontakt zur Steckdose.

• Prüfen Sie das Signal. Kein Ton, Bild OK

• Wenn kein Ton zu hören ist, schalten Sie das Gerät nicht stumm oder erhöhen Sie die Lautstärke.

• Önen Sie das Tonmenü und stellen Sie ‚Balance‘ ein. Bild nicht normal

• Bei einem schlechten Bild oder einem Bild ohne Farbe können Sie:

1. Die Farboption in den Menü-Einstellungen

2. Positionieren Sie das Fernsehgerät in einem

ausreichenden Abstand von anderen elektronischen Geräten.

3. Testen Sie einen anderen Sender, möglicherweise

gibt es ein Problem beim Sendesignal.

• Schwaches Fernsehsignal (Display mit Mosaik oder Schneeocken)

1. Prüfen Sie das Signalkabel und richten Sie die

2. Führen Sie eine Feineinstellung des Senders

3. Versuchen Sie ein anderes Programm.

Multimedia-Player / Lösung ‘Unsupported File’ erscheint, oder Audio ist normal, aber Video ist nicht in Ordnung

• Die Mediendatei kann beschädigt sein, prüfen Sie, ob die Datei am PC abgespielt werden kann.

• Prüfen Sie, ob Video- und Audiocodec unterstützt werden. ‘Unsupported audio’ erscheint, oder das Video ist normal, aber Audio ist nicht in Ordnung

• Die Mediendatei kann beschädigt sein, prüfen Sie, ob die Datei am PC abgespielt werden kann.

• Prüfen Sie, ob Video- und Audiocodec unterstützt werden. Netzwerk / Lösung (Eventuell nicht verfügbar) Netzwerkfehler

• Prüfen Sie, ob der Router ordnungsgemäß arbeitet.

• Bei Modellen, die einen USB-Dongle zum Anschluss an das Internet benötigen, prüfen Sie, ob der USB- Dongle richtig eingeführt wurde.

• Stellen Sie sicher, dass das Fernsehgerät erfolgreich mit dem Router verbunden wurde. Browser / Lösung (Eventuell nicht verfügbar) Die Webseite kann nicht vollständig angezeigt werden

• Flash wird nicht unterstützt. Beim Browser wird ein Abschalten erzwungen

• Die Webseite enthält zu viele große Bilder, das führt zu ungenügendem Speicher und zum Schließen des Browsers. IM_ODL24750HS-TB_190618_V03_HR.indb 19 18/6/2019 14:35Size = A5

Technische Daten Betriebsspannung 100 - 240 V~ 50/60 Hz Abmessungen (B x H x T) ohne Standfuß 550.2 X 328.2 X 76.3 mm Gewicht ohne Standfuß 2.40 Kg HF-Antenneneingang 75 ohm unsymmetrisch OSD-Sprache Mehrere Optionen System DTV: DVB - T/T2/C/S/S2 ATV: PAL-BG/DK/I, SECAM - BG/DK Frequenzbereich der Sender DVB-S/S2: 1 ~ 12750 MHz DVB-T/T2/C: 50 MHz ~ 230 MHz, 474 MHz ~ 862 MHz ATV: 48.25 MHz ~ 863.25 MHz Betriebs-/Lagerbedingungen (nur für tropische Klimazonen) Betriebstemperatur: 5 °C~45 °C Luftfeuchtigkeit im Betrieb: 20%~80% Lagertemperatur: -15 °C~50 °C Luftfeuchtigkeit bei Lagerung: 10%~90% Betriebs-/Lagerbedingungen (nur für gemäßigte Klimazonen) Betriebstemperatur: 5 °C~35 °C Luftfeuchtigkeit im Betrieb: 20%~80% Lagertemperatur: -15 °C~45 °C Luftfeuchtigkeit bei Lagerung: 10%~90% Die Informationen in diesem Produktdatenblatt erfolgen gemäß Anhang III der delegierten Verordnung (EU) Nr. 1062/2010 der Kommission, die ergänzend zu Richtlinie 2010/30/EU des Europäischen Parlaments und des Rates in Bezug auf die Energieverbrauchskennzeichnung von Fernsehgeräten gilt. a) Warenzeichen des Herstellers OK. b) Modellnummer ODL 24750HS-TB c) Energieezienzklasse A Wert Einheit

Sichtbare Bildschirmdiagonale in Zentimeter 60 cm in Zoll 24 ” e) Stromverbrauch im Ein-Zustand 26,0 W f) Jährlicher Energieverbrauch

Stromverbrauch im Standby-Modus 0,28 W Stromverbrauch im Aus-Zustand Kein Aus-Zustand

Bildschirmauösung in physischer horizontaler Pixelanzahl 1366 vertikaler Pixelanzahl 768

Basierend auf dem Stromverbrauch des Fernsehers, wenn dieser 365 Tage lang 4 Stunden täglich in Betrieb ist. Der tatsächliche Energieverbrauch hängt stark davon ab, wie intensiv das Fernsehgerät verwendet wird.

Technische Daten Länderspezische Einschränkungen Dieses Gerät dient dem Einsatz in Haushalten und/oder Büros in allen Ländern der EU (und anderen Ländern, in denen die korrespondierende EU-Richtlinie gilt) ohne Einschränkungen, ausschließlich der nachfolgend aufgelisteten Länder. Land Einschränkung Bulgarien Allgemeine Zulassung für den Einsatz im Freien und in öentlichen Einrichtungen Frankreich Einsatz in geschlossene Räumen nur für 2454-2483,5 MHz. Italien Eine allgemeine Zulassung wird für den Einsatz außerhalb privater Räume benötigt. Griechenland Einsatz in geschlossene Räumen nur für 5470-5725 MHz. Luxemburg Allgemeine Zulassung für Netzwerk- und Service-Angebote (nicht für Spectrum) Norwegen Die Ausstrahlung von Funkwellen ist in einem geographischen Radius von 20km um das Zentrum von Ny-Alesund nicht gestattet. Russische Föderation Nur Einsatz in geschlossene Räumen gestattet. Die Bestimmungen der einzelnen Länder können jederzeit Änderungen unterliegen. Wir empfehlen, dass der Nutzer eine Anfrage bei der relevanten Behörde stellt über den aktuellen Stand der nationalen Bestimmungen für 2,4 GHz- und 5 GHz-WiFi. UMWELTINFORMATIONEN Während der Entwicklung dieses Fernsehgerätes wurde großer Wert auf die Umweltleistung gelegt. Um den Energieverbrauch zu senken, gehen Sie folgendermaßen vor: Die folgenden Methoden wirken eektiv bei der Senkung des Energieverbrauchs.

• Verringern Sie die Hintergrundbeleuchtung des Fernsehgerätes

• Schalten Sie die „Wake-on-WiFi“-(WoW)-Funktion aus

• Verringern Sie die Zeit, nach der sich das Fernsehgerät automatisch abschaltet (automatische Abschaltung) Schalten Sie das Gerät aus und trennen Sie das Netzkabel vom Strom, wenn das Fernsehgerät nicht verwendet wird. Dadurch wird auch der Stromverbrauch gesenkt. Benutzerinformationen zur Entsorgung des gebrauchten Gerätes und der Batterien Geräte, die dieses Symbol tragen, zeigen an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. Bitte informieren Sie sich über geeignete Recycling-Center oder Systeme zur Entsorgung dieser Geräte. ENTSORGUNG Das Symbol mit der durchkreuzten Mülltonne zeigt an, dass eine separate Entsorgung von elektrischem und elektronischem Abfall (WEEE) erforderlich ist. Elektrische und elektronische Geräte können Materialien enthalten, die eine Gefahr für Gesundheit und Umwelt darstellen. Entsorgen Sie dieses Gerät nicht mit unsortiertem Hausmüll, entsorgen Sie es an einem zugewiesenen Sammelpunkt für elektrischen und elektronischen Abfall. Auf diese Weise tragen Sie Ihren Teil zum Schutz der natürlichen Ressourcen und der Umwelt bei. Kontaktieren Sie für weitere Information bitte Ihren Händler oder die örtlichen Behörden. Bitte entsorgen Sie Batterien auf umweltfreundliche Weise. Entsorgen Sie Batterien nicht mit dem Hausmüll. Nutzen Sie lokale Recycling- oder Sammelpunkte oder kontaktieren Sie den Einzelhändler, bei dem Sie das Gerät gekauft haben. IM_ODL24750HS-TB_190618_V03_HR.indb 21 18/6/2019 14:35Size = A5

Lizenz Die Begrie HDMI und HDMI High Denition Multimedia Interface und das HDMI-Logo sind Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. Die Begrie HDMI und High Denition Multimedia Interface und das HDMI-Logo sind Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing Administrator, Inc. in den USA und anderen Ländern. Hergestellt unter der Lizenz von Dolby Laboratories Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. Dieses Produkt enthält Free-Software, die der GNU General Public License (GPL) und/oder der GNU Lesser General Public License (LGPL) unterliegt. Sie können Sie im Rahmen der GNU General Public License oder der GNU Lesser General Public License weiter verteilen und/oder veröentlichen, wie sie von der Free Software Foundation veröentlicht wurde, entweder gemäß Version 2 oder (nach Ihrem Ermessen) jeder anderen Version. Dieses Programm wurde in der Honung veröentlicht, dass es Ihnen von Nutzen ist, allerdings OHNE GARANTIE und speziell ohne implizite Garantien der BEREITSCHAFT FÜR DEN MARKT oder der NUTZUNG FÜR EINEN BESTIMMTEN ZWECK. Sie nden Details in der GNU General Public License (GPL) und/oder der GNU Lesser General Public License (LGPL) unterliegt. Sie können diese Software beim Kundendienst der Imtron GmbH erhalten (per E-Mail unter [e-mail] oder via Post unter Imtron GmbH, Wankelstr. 5,85046 Ingolstadt, Deutschland). Sie können die GNU General Public License (GPL) und/oder die GNU Lesser General Public License (LGPL) unter www.gnu.org/licenses/ herunterladen. Dieses Gerät ist allein für den Einsatz in geschlossenen Räumen geeignet. Das Gerät kann in allen Ländern der EU eingesetzt werden. Die Imtrom GmbH erklärt hiermit, dass die Funkausrüstung ODL 24750HS-TB die EU-Direktive 2014/53/EU erfüllt. Klicken Sie bitte auf den folgenden Link, um den vollständigen Text der EU-Konformitätserklärung zu lesen. http://de.ok-online.com/nc/de/service/downloads.html IM_ODL24750HS-TB_190618_V03_HR.indb 22 18/6/2019 14:35-23-
