Termék típusa	Soundbar
Márka	Samsung
Modell	HW-S61B
Méretek (Szé x Ma x Mé)	670,0 x 62,0 x 105,0 mm
Tömeg	2,7 kg
Tápellátás	19 V AC/DC adapter
Névleges kimeneti teljesítmény	(30 W × 2) + (30 W × 2) + (30 W × 2) + 20 W
Támogatott audio formátumok	Dolby 5.1ch, Dolby Digital Plus, Dolby Atmos (Dolby Digital Plus), DTS 5.1ch, LPCM 2ch
Csatlakoztathatóság	HDMI ARC, Optikai, Bluetooth, Wi-Fi
Fő funkciók	Dolby Atmos, DTS Virtual:X, Q-Symphony, SpaceFit, Active Voice Amplifier, Tap Sound, AirPlay 2
Távirányító elemei	2 db AAA elem (1,5 V)
Üzemi hőmérséklet	+5 °C és +35 °C között
Üzemi páratartalom	10 % ~ 75 %
Készenléti fogyasztás	4,2 W
Karbantartás és tisztítás	Tisztítás előtt húzza ki a hálózati csatlakozót; használjon puha, száraz ruhát; ne használjon vegyszereket.
Biztonság	Ne tegye ki esőnek vagy nedvességnek; földelt aljzathoz csatlakoztassa; ne akadályozza a szellőzést.
Alkatrészek és javíthatóság	Vegye fel a kapcsolatot egy Samsung szervizközponttal; ne nyissa fel a készüléket.
Tartozékok	Főegység, távirányító, HDMI kábel, hálózati adapter, hálózati kábel, fali rögzítési útmutató, csavarok

Gyakran ismételt kérdések - HWS61B SAMSUNG

Hogyan csatlakoztassam a soundbart a Samsung TV-mhez HDMI ARC segítségével?

Használjon HDMI kábelt, és csatlakoztassa a soundbar HDMI (ARC) portjához, valamint a TV HDMI IN (ARC) portjához. Kapcsolja be mindkét eszközt, és válassza a soundbaron a "TV ARC" módot. A TV hangja a soundbaron keresztül szólal meg.

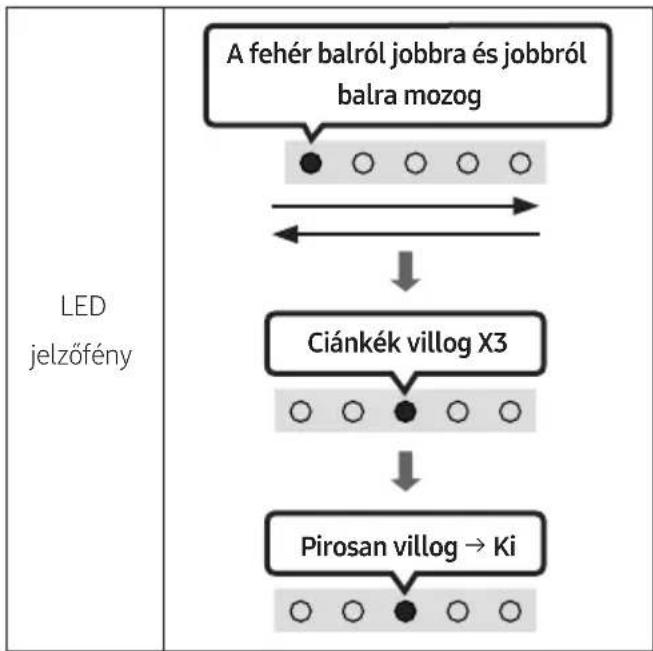

Hogyan állítsam vissza a Samsung HW-S61B soundbart gyári beállításokra?

Kapcsolja be a soundbart, majd tartsa lenyomva egyszerre a Hangerő + és Hangerő - gombokat a készüléken legalább 5 másodpercig. A LED villogni fog, és a soundbar visszaáll. Az összes beállítás törlődik.

Mi a teendő, ha a távirányító nem működik?

Ellenőrizze, hogy a távirányítót közvetlenül a soundbar felé irányítja. Cserélje ki az elemeket új AAA elemekre. Ha a probléma továbbra is fennáll, állítsa vissza a soundbart.

Hogyan frissítsem a soundbar szoftverét?

Két módszer: Automatikus frissítés Wi-Fi-n keresztül (ha csatlakozik az internethez), vagy USB-n keresztüli frissítés. USB esetén töltse le a frissítési fájlt a www.samsung.com oldalról, csomagolja ki egy USB-meghajtóra, csatlakoztassa a soundbar SERVICE portjához, majd kapcsolja be. A frissítés 3 perc alatt megtörténik.

Hogyan csatlakoztassak egy mobileszközt Bluetooth-on keresztül?

Nyomja meg a távirányító PAIR gombját, vagy tartsa lenyomva a soundbar Mikrofon gombját 5 másodpercig. Az eszközön válassza ki a [AV] Samsung Soundbar S61B lehetőséget a Bluetooth listából. A LED jelzőfény pirosról zöldre, majd kékre vált, amikor csatlakozott.

Mi az a Q-Symphony funkció?

A Q-Symphony szinkronizálja a soundbart egy kompatibilis Samsung TV-vel, hogy a hang mindkét eszközön egyszerre szólaljon meg, így optimális térhatást biztosítva. Aktiválásához csatlakoztassa a soundbart HDMI ARC vagy Wi-Fi segítségével, majd válassza a TV hangmenüjében a TV+Soundbar opciót.

Hogyan használjam a SpaceFit funkciót?

A SpaceFit a hallgatási tér elemzésével optimalizálja a hangminőséget. Aktiválja a távirányító SOUND MODE gombjának megnyomásával, majd válassza a SpaceFit hang bekapcsolva lehetőséget. Aktiválhatja a Samsung TV menüjéből is a Adaptív hang+ kiválasztásával.

Miért nem kapcsol be automatikusan a soundbar a TV-vel együtt?

Ha a soundbart kikapcsolta, miközben a TV be volt kapcsolva, akkor az energiaellátás szinkronizálása le van tiltva. A funkció helyreállításához először kapcsolja ki a TV-t, majd kapcsolja be újra a soundbart. Győződjön meg arról, hogy a HDMI ARC kábel megfelelően csatlakozik, és a TV beállításaiban az Anynet+ (HDMI-CEC) funkció engedélyezve van.

A soundbar támogatja a Dolby Atmos-t?

Igen, támogatja a Dolby Atmos-t HDMI ARC vagy Wi-Fi segítségével. Kompatibilis Dolby Atmos TV-re és kódolt tartalomra van szükség. A LED jelzőfény 3-szor cián színben villan, ha Dolby Atmos érzékelése történik.

Hogyan tisztítsam a soundbart?

Tisztítás előtt húzza ki a hálózati kábelt. Használjon puha, száraz ruhát a felület áttörléséhez. Ne használjon vegyszereket, oldószereket vagy spray-ket. Ügyeljen arra, hogy víz ne kerüljön a nyílásokba.

HASZNÁLATI ÚTMUTATÓ HWS61B SAMSUNG

→Vytiahnite a znovu pripojte napájaciu zástrčku, a potom to skúste znovu.

Az alábbi táblázatban található az Ön Samsung termékén levő szimbólumok magyarázata.

	FIGYELEMFESZÜLTSÉG ALA TT! NENYISSA KIABURKOLATOT!
	Ez a jel a készülék belsejében uralkodó magasfeszültségre figyelmeztet.Semmiképpen ne érjen a készülék belsejében található alkatrészekhez.Veszélyes.
	Ez a jel azt jelzi, hogy a terméket olyan fontos információkkal látták el, amelyek az üzemeltetésre és karbantartásra vonatkoznak.
[zKW6]	II. osztályú termék: Ez a szimbólum azt jelzi, hogy nincs szükség biztonsági elektromos földelésre. Ha ez a szimbólum nem szerepel a tápkábellel ellátott terméken, a terméknek megbízható csatlakozással KELL rendelkeznie a védőföldeléshez (földelés).
[CKZW]	Váltakozó áramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség váltakozó áramú.
	Egyenáramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség egyenáramú.
[ZDZS]	Vigyázat! Olvassa el a használati utasításokat: Ez a szimbólum arra hívja fel a figyelmet, hogy el kell olvasni a felhasználói kézikönyv biztonságra vonatkozó tudnivalóit.

FIGYELEM
FESZÜLTSÉG ALA TT! NE NYISSAKI A BURKOLATOT!

FIGYELMEZTETÉS

- A tüz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek.

FIGYELEM

• AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA.
• Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezeték csatlakozással.
• A berendezés hálózatról való leválasztásához, a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állni.
• Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre.
• Kapcsolja ki a teljesen a készüléket és húzza ki a konnektorból. Ezért a tápkábel dugójának mindig könnyen elérhetőnek kell lennie.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

1. Győződjön meg arról, hogy az otthon levő AC tápforrás megfelel a készülék alján levő azonosító címkén felsorolt energiakövetelményeknek. Helyezze el a készüléket vízszintesen megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a szellőzéshez 7\~10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készléket erősítőre vagy egyéb készülékre, amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja.
2. Vihar alatt húzza ki a dugót a konnektorból. A villámok miatt keletkező feszültséglökések tönkretehetik a készüléket.
3. Ne tegye ki a készüléket közvetlen napfénynek vagy höforrásnak. Ez túlmelegedéshez és meghibásodáshoz vezethet.

4. Tartsa távol a készüléket a nedvességtől (vízzel teli váza) és a túlzott hőtől (pl. radiátor), illetve az erős mágneses vagy elektromos mezőt gerjesztő eszközöktől. Meghibásodás esetén húzza ki a dugót a konnektorból. A termék nem ipari használatra készült. Csak személyes használatra tervezték. Ha hideg környezetből meleg környezetbe viszi, páralecsapódás keletkezhet. Ha télen szállítja a készüléket, várjon kb. 2 órát, amíg a készülék átveszi a szobahőmérsékletet.

5. A készülék által használt elemek környezetre káros vegyi anyagokat tartalmaznak. Ne dobja az elemeket a háztartási szemétbe. Az elemeket ne dobja tűzbe. Ne zárja rövidre, szerelje szét vagy melegítse túl az elemeket.

FIGYELEM: Az akkumulátor nem megfelelően végzett cseréje robbanást okozhat. Csak azonos vagy egyenértékű típusúra cserélje.

TARTALOMJEGYZÉK

01 A Részegységek Ellenőrzése 6

02 A termék áttekintése 7

A Soundbar elülső panele / felső panele 7

Soundbar alsó panel 9

03 A Távirányító használata 10

Az elemek behelyezése a távirányító használata előtt (2 db AAA elem) 10

A Távvezérlő Használatának Módja ____ 10

A Rejtett Gombok használata (Gombok egynél több funkcióval) 14

A különféle hangeffektus módok Kimeneti Specifikációi ____ 15

A Soundbar hangerejének szabályozása a televízió távvezérlőjével 16

04 A Soundbar csatlakoztatása 17

A Tápellátáshoz Történő Csatlakoztatás 17

A Samsung vezeték nélküli hátsó hangszórókészlet és mélysugárzó csatlakoztatása a Soundbarhoz ____ 17

05 Csatlakoztatás TV-hez 18

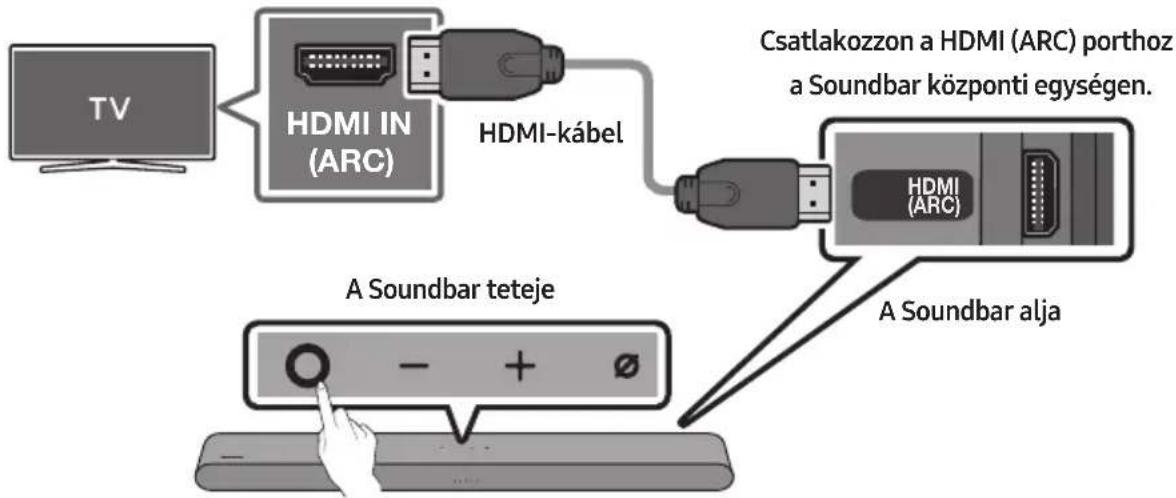

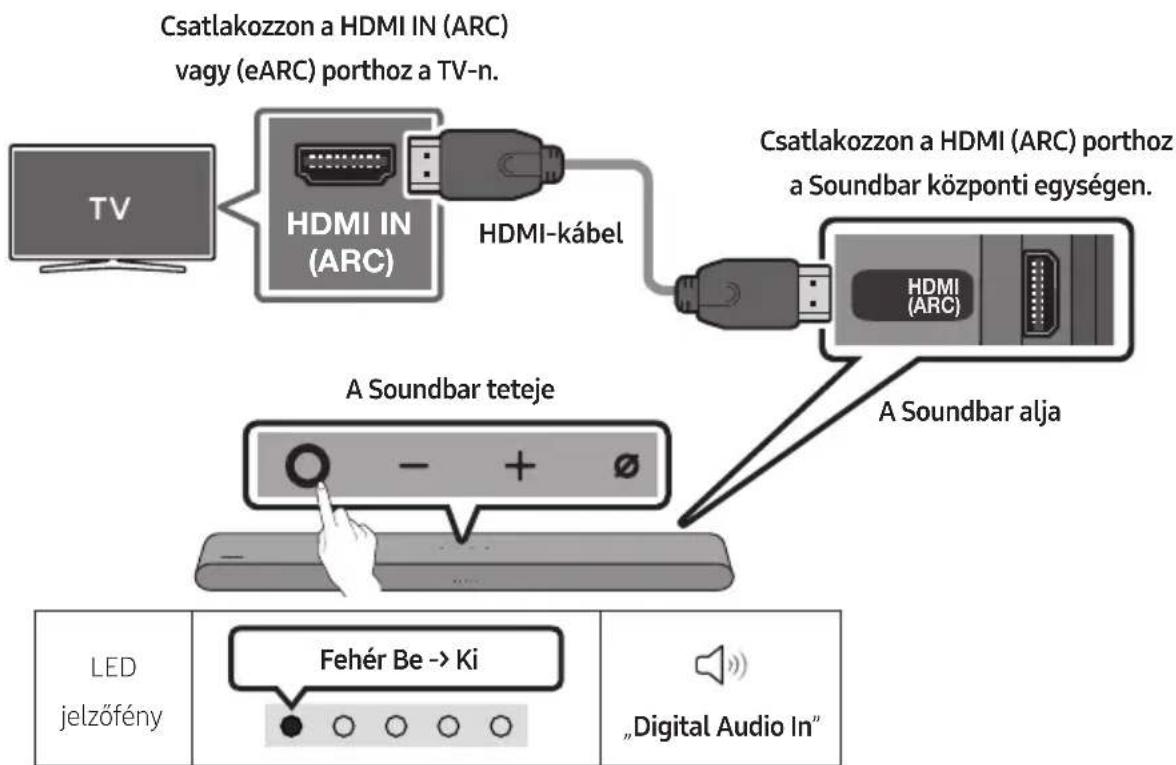

A HDMI ARC-t (Audio Return Channel) támogató TV csatlakoztatása ____ 18

Csatlakoztatás optikai kábellel 20

Csatlakozás Bluetooth-on keresztül 21

Csatlakoztatás Wi-Fi-n 23

Csatlakoztatás a Dolby Atmos® funkciót támogató TV-hez 24

A Q-Symphony funkció használata 26

A SpaceFit Sound használata ____ 27

06 Csatlakoztatás Külső Eszközhöz 28

Csatlakoztatás optikai kábellel 28

07 Mobileszköz csatlakoztatása 29

1. módszer Csatlakozás Bluetooth-on keresztül ____ 29

2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül ____ 32

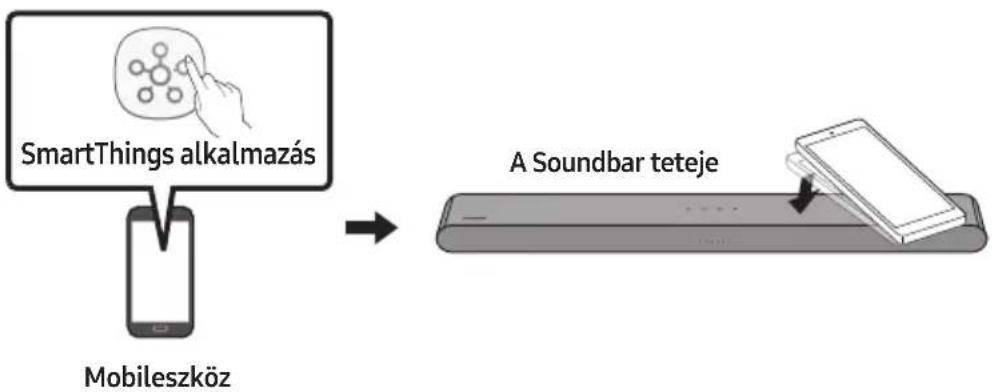

A Tap Sound használata ____ 33

08 Csatlakoztatás Apple AirPlay 2 használatával 34

09 Fali Rögzítő felszerelése 35

Óvintézkedések a felszerelés során ____ 35

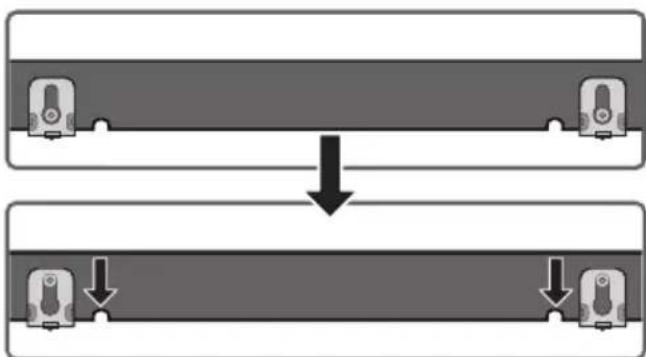

Fali konzol komponensek ____ 35

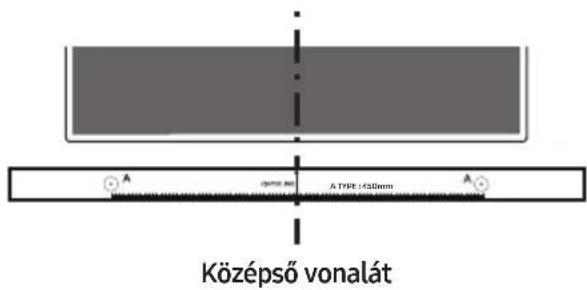

10 A Soundbar telepítése a tv előtt 37

11 Szoftverfrissítés 38

14 Nyílt Forráskódú Licenc Megjegyzés 43

15 Fontos Megjegyzés a Szervizzel Kapcsolatban 43

16 Műszaki Adatok és Útmutató 44

Müszaki adatok 44

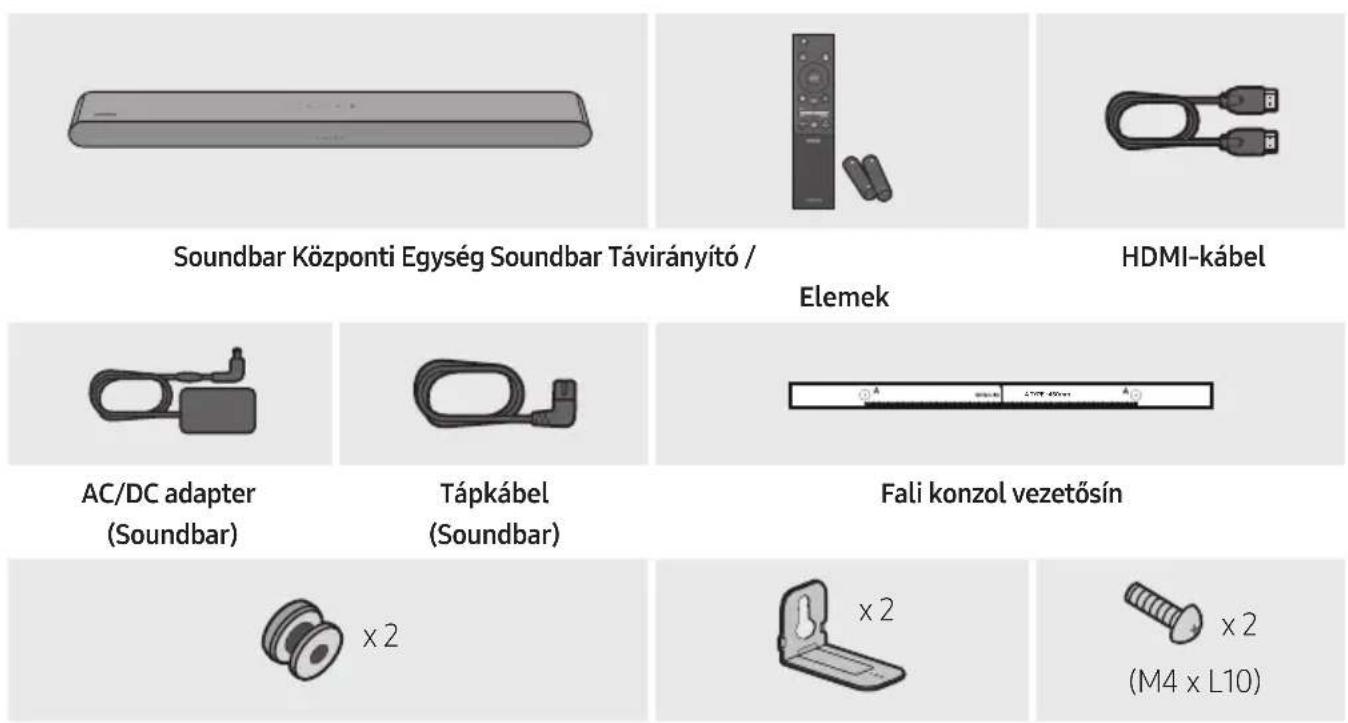

01 A RÉSZEGYSÉGEK ELLENŐRZÉSE

Tartócsavar Tartó-Fali konzol Csavar

• Az áramellátással és energiafelhasználással kapcsolatos további információkért olvassa el a terméken található címkét. (Címke: Soundbar Központi Egység alja)
• A kiegészítő komponensek vagy opcionális kábelek vásárlásához vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.
• A fali felszereléssel kapcsolatos további tájékoztatásért lásd a 35. oldalt.
• A kivitel, a műszaki adatok és az alkalmazás képernyője előzetes értesítés nélkül megváltozhat.
• A tartozékok megjelenése kissé eltérhet a fenti illusztrációktól.

02 A TERMÉK ÁTTEKINTÉSE

A Soundbar elülső panele / felső panele

1	LED jelzőfény	A LED-jelző villog, világít vagy színt vált a Soundbar aktuális módjától vagy állapotától függően. A LED-jelző színe és a fények száma az aktív módot jelzik az alábbiak szerint.
		[MYHY]Fehér LED	[XD23]Fehér LED	Többszínű LED	Fehér LED	Fehér LED
		A Többszínű LED színt vált Fehér, Ciánkék, Zöld, Piros, és Kék színre, a módtól vagy állapottól függően.

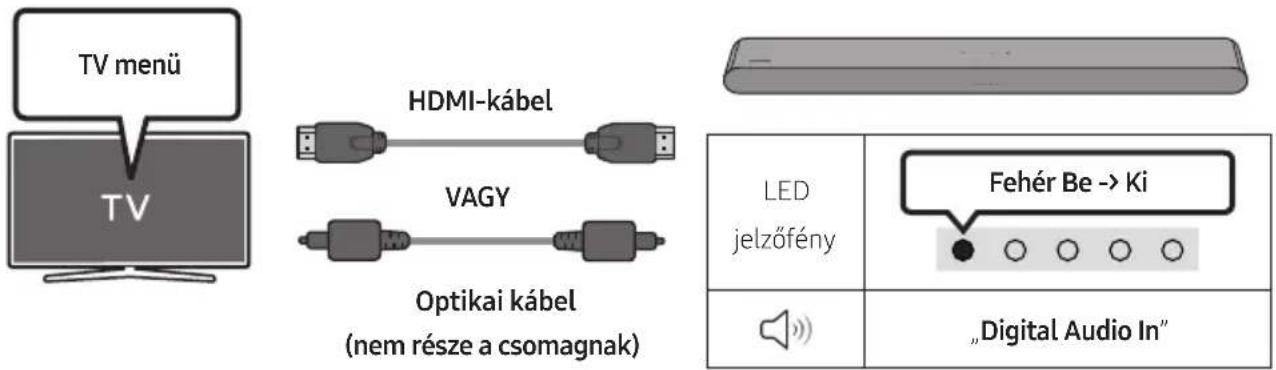

2	Multifunkciós gomb	Készenléti állapotban nyomja meg a (Multifunkciós) gombot a Soundbar bekapcsolásához.A mód megváltoztatásához nyomja meg a (Multifunkciós) gombot. Minden alkalommal, amikor megváltoztatja a módot, a LED fehér színnel világít, majd kialszik.

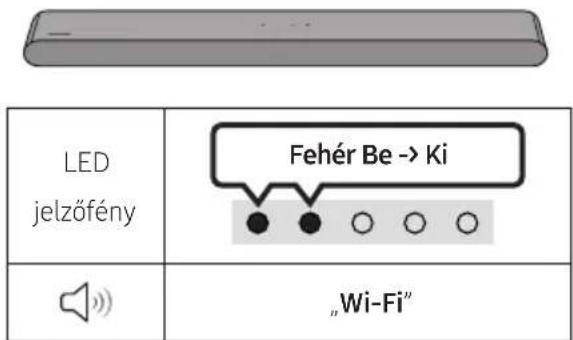

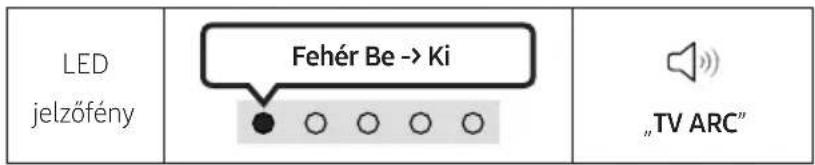

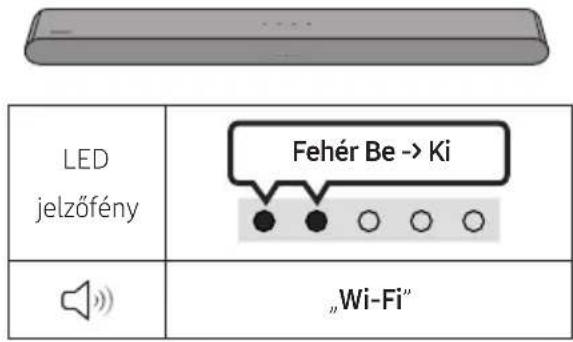

		LED jelzőfény	Fehér Be -> Ki Fehér	Be -> Ki Fehér Be -> Ki

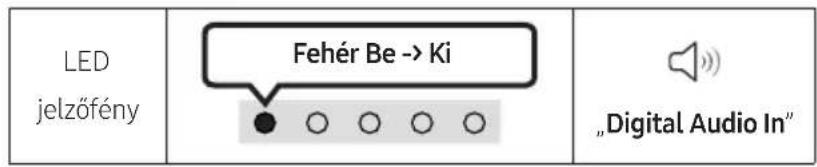

			„Digital Audio In" vagy „TV ARC“	„Wi-Fi“	„Bluetooth“
3	Hangerő gomb	A hangerő beállításához nyomja meg a (Hangerő) gombot.

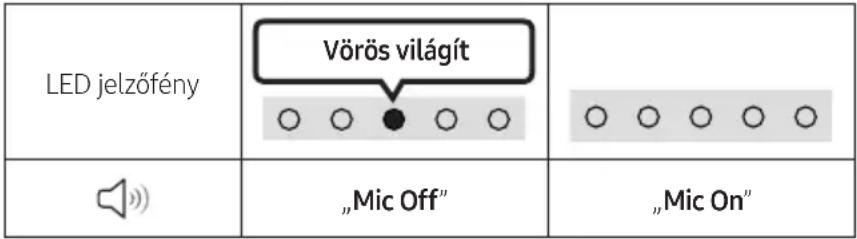

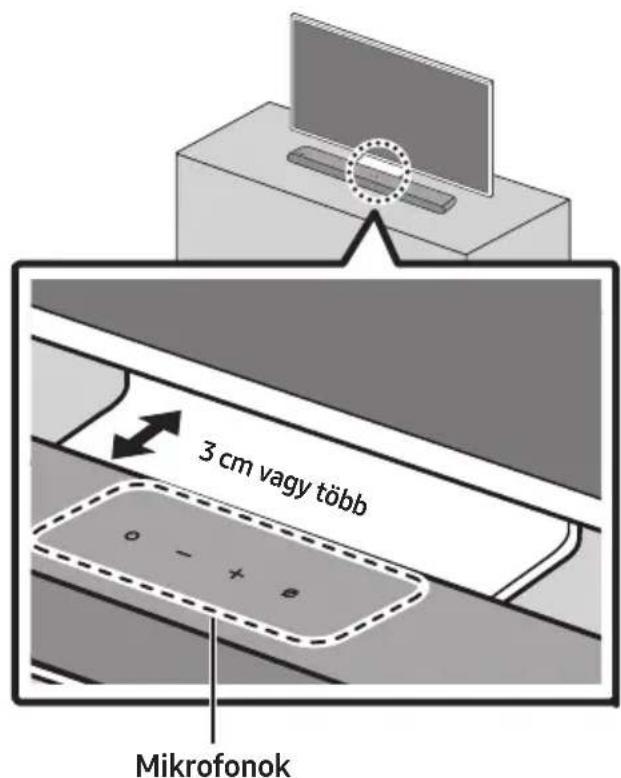

4	Mikrofon Be/Ki gomb	A mikrofon be- vagy kikapcsolásához nyomja meg a ∅ (Mikrofon Be/Ki) gombot. Kikapcsolt mikrofon esetén a LED-jelzőfény pirosan világít.

• Ha csatlakoztatja a hálózati kábelt, a bekapcsoló gomb 4-6 másodperc alatt elkezdi működését.
• A készülék bekapcsolásakor 4–5 másodperc késleltetéssel kell számolni, mielőtt hangot generálna.
• Ha a TV-röl és a Soundbarról hangot hall, lépjen a TV audio Beállítások menüjéhez, és állítsa a TV hangszórót Külső hangszóró.
• A SmartThings alkalmazás segítségével be- és kikapcsolhatja a hangos visszajelzést.

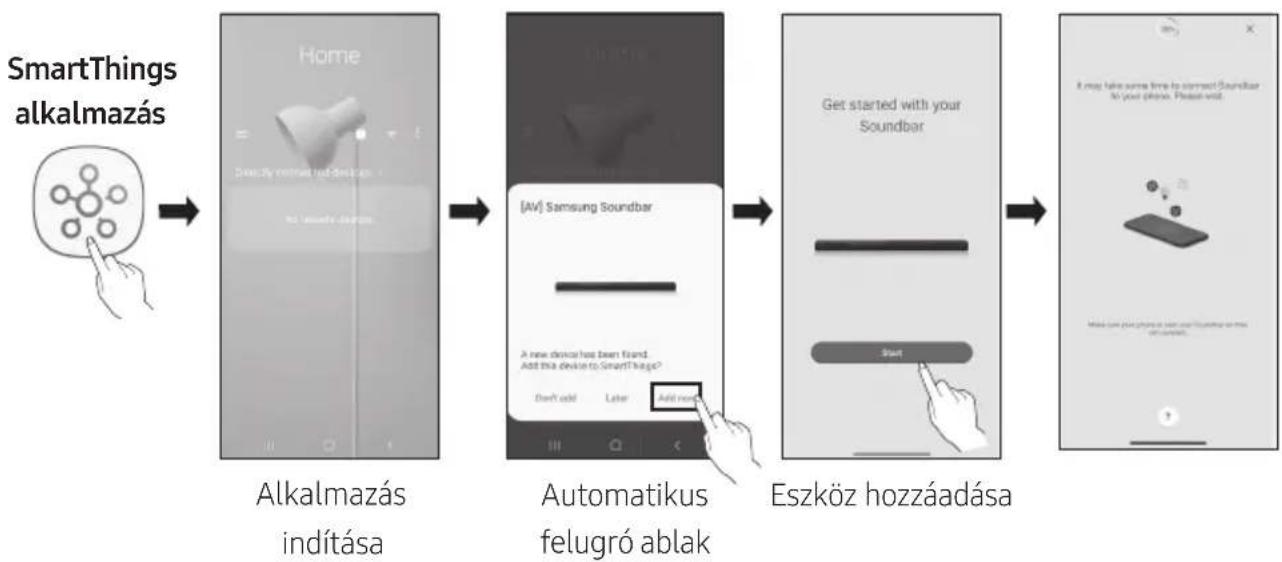

  A SmartThings alkalmazás használatát illetően lásd „2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül”.

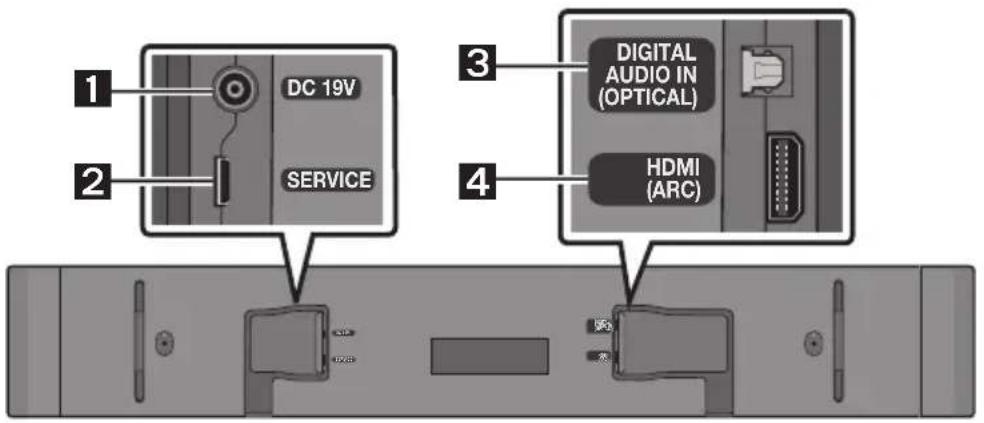

Soundbar alsó panel

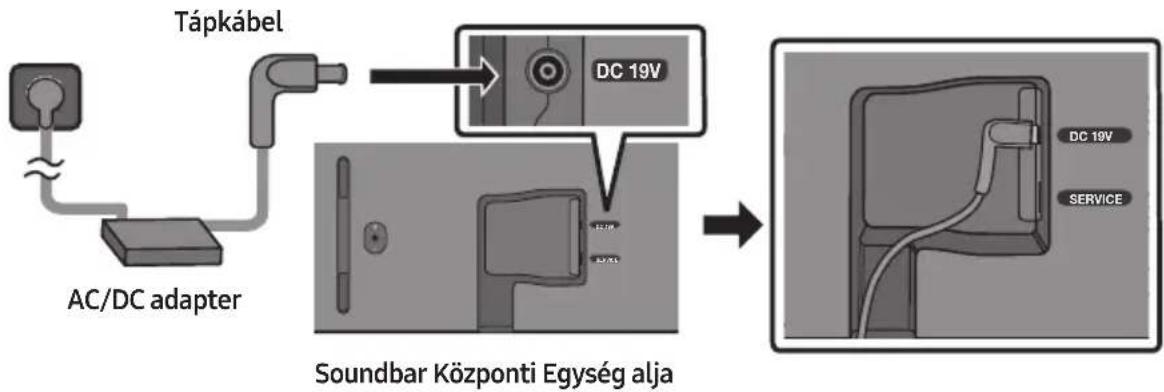

1	DC 19V (Tápellátás Be)Csatlakoztassa az AC/DC hálózati adaptert. (Lásd a 17 oldalt.)

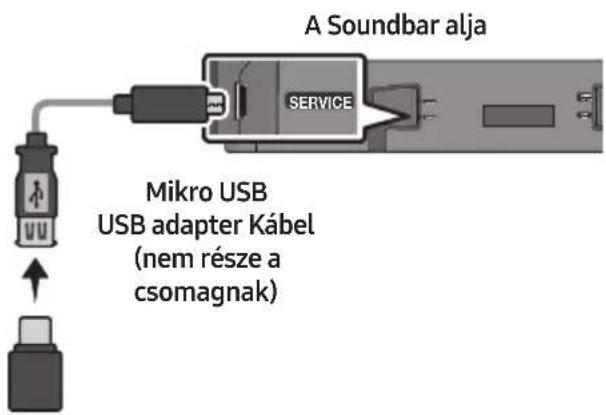

2	SERVICECsatlakoztasson egy USB tárolóeszközt a termék szoftverének frissítéséhez.

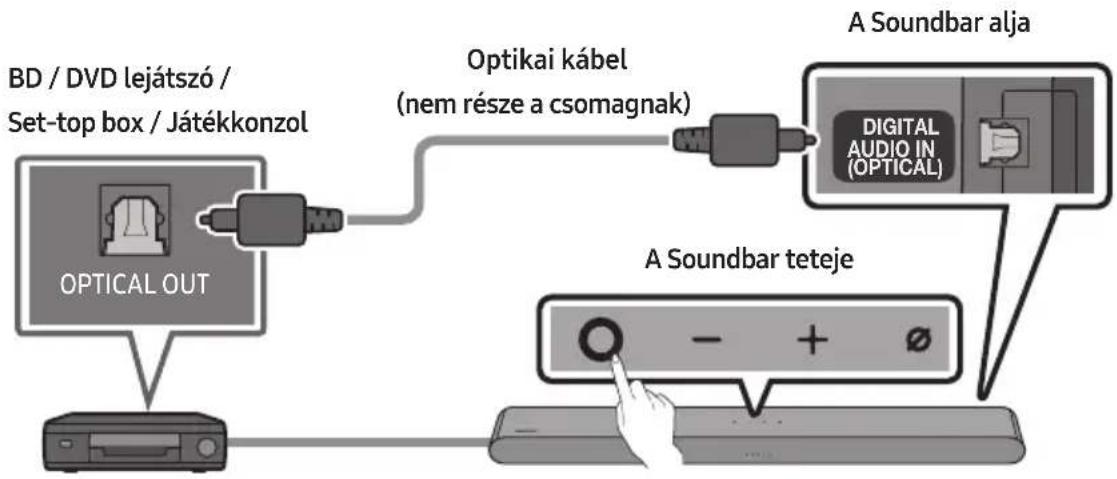

3	DIGITAL AUDIO IN (OPTICAL)Egy külső eszköz digitális (optikai) kimenetének csatlakoztatásához. (Lásd a 28 oldalt.)
4	HDMI (ARC)Csatlakoztassa egy TV-készülék HDMI (ARC) aljzatához. (Lásd a 18 oldalt.)

• Az AC/DC adapter tápkábelét a dugónál fogva húzza ki a konnektorból. Ne húzza a kábelt.
• Ne csatlakoztassa a készüléket, vagy az egyéb komponenseket a konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta.

03 A TÁVIRÁNYÍTÓ HASZNÁLATA

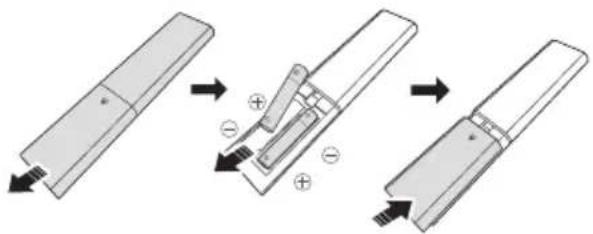

Az elemek behelyezése a távirányító használata előtt (2 db AAA elem)

Csúsztassa a hátsó fedelet a nyíl irányába, amíg teljesen el nem távolítható. Helyezzen be 2 db AAA elemet (1,5V) oly módon, hogy a polaritás megfelelő legyen. Csúsztassa vissza a hátsó fedelet.

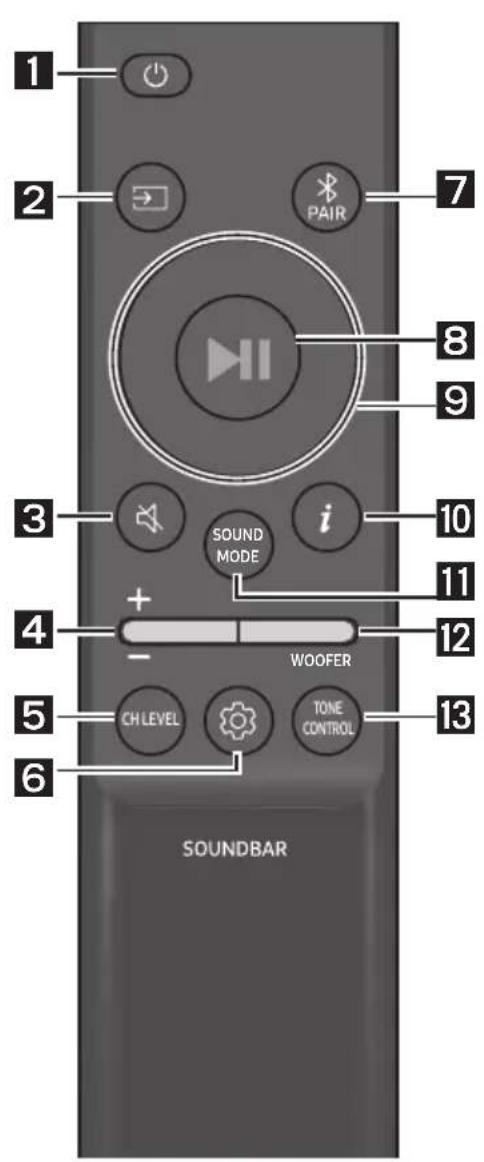

A Távvezérlő Használatának Módja

1

Bekapcsoló

A Soundbar be- és kikapcsolása.

A készülék automatikusan kikapcsol a következő helyzetekben:

- „Digital Audio In" vagy „TV ARC" / „Wi-Fi" / „Bluetooth" módban, ha 18 percig nincs hangjelzés.

2

→ (Forrás)

Nyomja meg a Soundbarhoz csatlakoztatott jelforrás kiválasztásához.

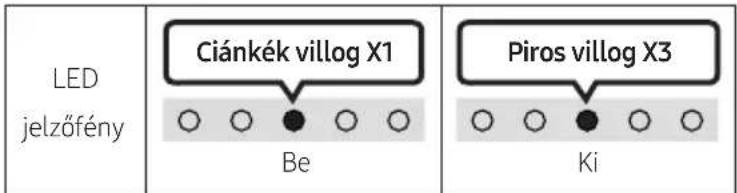

• Hangos visszajelzés Be/Ki

Be- vagy kikapcsolhatja a hangos visszajelzést. Tartsa nyomva legalább 5 másodpercig a távirányító (Forrás) gombját a Soundbar kikapcsolt állapotában (készenléti üzemmód).

3	Nyomja meg a (Némítás) gombot a hang némításához.Nyomja meg újra a hang némításának megszüntetéséhez.
	LEDjelzőfény	Villog XIsmétlődően
4	Nyomja meg a gombot felfelé vagy lefelé, hogy beállítsa a hangerőt.
	LEDjelzőfény	Fehér jobbra mozog X1Hangerő fel	Fehér balra mozog X1Hangerő le
5	CH LEVELA gomb megnyomásával módosíthatja az egyes hangszórók hangerejét.
	LEDjelzőfény	Fehér villog X1
	[IMAGE]	„Centre Level” → „Side Level”
	– Hátsó hangszórók (külön megvásárolhatók) csatlakoztatása esetén a rendszer támogatja a „RearLevel” beállítást. A „Rear Level” hangerőt a Fel/Le gombokkal állíthatja be -6 és +6 közötti értékre.

LEDjelzőfény

LEDjelzőfény

Hangerő fel

Hangerő le

A gomb megnyomásával beállíthatja az audiofunkciót. A kívánt elem az Fel/Le gombokkal állítható be. Minden alkalommal, amikor a mód megváltozik, a többszínű LED fehér színben villog.

• Tartsa lenyomva a (Hangvezérlés) gombot kb. 5 másodpercig, hogy a hangot minden frekvenciasávban beállíthassa. 150Hz, 300Hz, 600Hz, 1,2kHz, 2,5kHz, 5KHz, és 10kHz választható a Balra/Jobbra gombok használatával, és ezek mindegyike -6 és +6 értékek között állítható be az Fel/Le gombok használatával. (Ügyeljen arra, hogy a hang mód „Standard” lehetőségre legyen állítva.)
  „Voice enhancement” módban érthetőbb a filmekben és a tívéműsorokban elhangzó beszéd.
• A „Night mode“ éjszakai tévézéshez van optimalizálva olyan beállításokkal, melyek a hangerő csökkentése mellett biztosítják, hogy a beszéd jól érthető maradjon.
• Ha a televízió és a Soundbar video- és audiojele nincs szinkronban, válassza ki az „Sync“ funkciót a Hangbeállítások menüből, és állítsa az audiokésleltetést 0\~300 milliszekundum közé az Fel/Le gombok segítségével.
• A „Sync” csak bizonyos funkciók esetén van támogatva.
• A „Virtual“ funkció a Fel/Le gombokkal kapcsolható be, illetve ki.

7

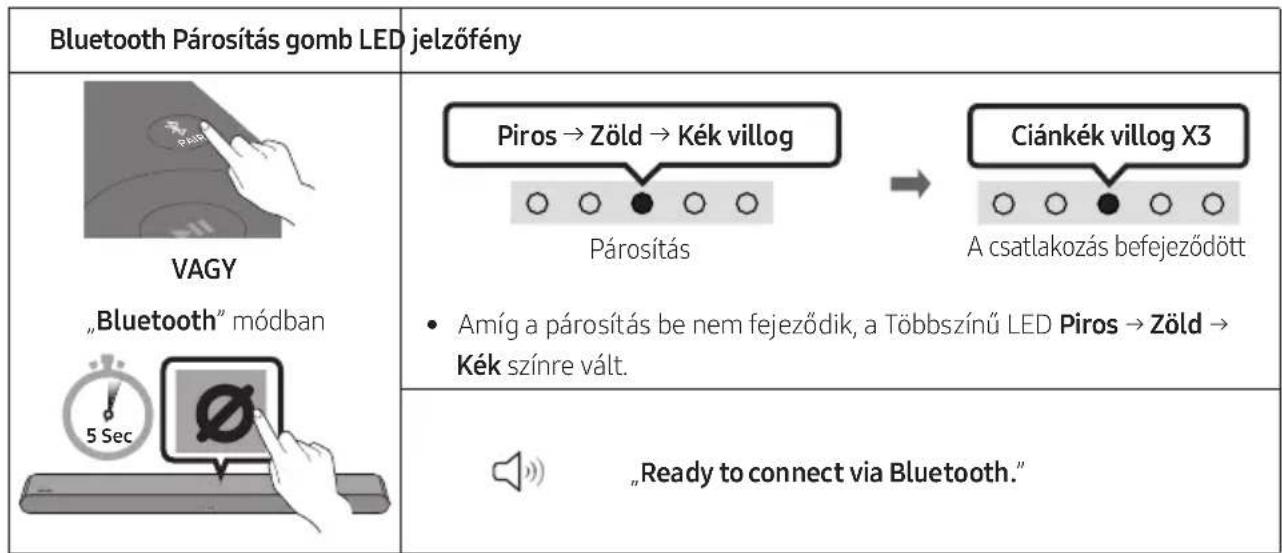

Bluetooth PAIR

Kapcsolja a Soundbart Bluetooth párosítási módba.

A gomb megnyomásakor a LED kijelző az alább látható módon megváltozik.

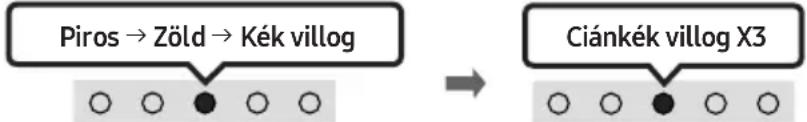

- Amíg a párosítás be nem fejeződik, a Többszínű LED Piros → Zöld → Kék színre vált.

▶II (Lejátszás / Szünet)

A zenét a gomb megnyomásával is lejátszhatja vagy szüneteltetheti.

9	Fel/Le/Balra/JobbraNyomja meg aFel/Le/Balra/Jobbraopciót a gombon, a funkciók kiválasztásához vagy beállításához.Zene ÁtugrásaNyomja meg aJobbargombot a következő zenei fájl kiválasztásához.Nyomja meg abalragombot az előző zenei fájl kiválasztásához.ID SETTartsa lenyomva 5 másodpercig azFelgombot azID SETelvégzéséhez (vezeték nélküli mélysugárzóhoz vagy vezeték nélküli hátsó hangszóróhoz történő kapcsolódás esetén).
10	i(Infó)A gomb megnyomásával információkat jeleníthet meg az aktuális funkcióról. (Lásd a 7 oldalt.)Ha Dolby Atmos®-hoz csatlakozik, a LED-jelzőfény 3-szor felvillan ciánkék színben.
11	SOUND MODEA gomb megnyomásával kiválaszthatja a kívánt audio módot. Minden alkalommal, amikor a mód megváltozik, a többszínű LED fehér színben villog.[Hrk]Adaptive SoundElemzi a tartalmat valós időben és automatikusan biztosítja az optimális hangteret a tartalom jellemzői alapján.DTS Virtual:XValamennyi tartalom élményszerű 3D-hanggal szólal meg.MusicTermészetesebb és szobát betöltő hangot biztosít a zenei tartalomhoz.GameSztereoszkópikus hangot biztosít, hogy még inkább belemerülhessen a játékba.StandardAz eredeti hangot adja ki.
12	WOOFER (BASSZUS) SZINTNyomja meg a gombot felfelé vagy lefelé, hogy beállítsa a mélysugárzó (basszus) hangerejét -12 vagy -6 - +6 közötti értékre. Ha megnyomja a gombot, akkor ezzel a mélysugárzó (basszus) hangerejét a 0 (alapértelmezett) szintre állítja.

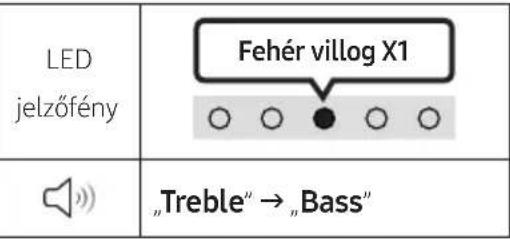

13	TONE CONTROLA gomb megnyomásával módosíthatja a magas vagy mély hangok hangerejét. A kívánt elem azFel/Le gombokkal állítható be. (Ez a funkció a „Standard” kivételével az összes hangmódban rendelkezésre áll.)

• Miközben a Soundbar szól, valós időben elemzi a külső zajt, hogy a beszéd mindig jól érthető legyen.
• Az elemzés nem jár adatmentéssel.

A Rejtett Gombok használata (Gombok egynél több funkcióval)

Rejtett Gomb		Referenciaoldal
Távirányító Gomb Funkció
WOOFER (Fel)	Televízió távirányítóján Be/Ki (Készenlét)	16 oldal
Fel ID SET 13 oldal
[647X] (Hangvezérlés)	7 Band EQ 12 oldal
	Hangos visszajelzés Be/Ki (készenlét) 10 oldal

A különféle hangeffektus módok Kimeneti Specifikációi

Effektus Bemenet		Kimenet
		Csak Mélysugárzóval	Mélysugárzóval és vezeték nélküli hátsó hangszóró készlettel
Adaptive Sound	2.0 cs 5.1 cs 7.1 cs
	5.1 cs 5.1 cs 7.1 cs
	Dolby Atmos® 5.1 cs 7.1 cs
DTS Virtual:X	2.0 cs 5.1 cs 7.1 cs
	5.1 cs 5.1 cs 7.1 cs
	Dolby Atmos® 5.1 cs 7.1 cs
Music	2.0 cs 5.1 cs 7.1 cs
	5.1 cs 5.1 cs 7.1 cs
	Dolby Atmos® 5.1 cs 7.1 cs
Game	2.0 cs 5.1 cs 7.1 cs
	5.1 cs 5.1 cs 7.1 cs
	Dolby Atmos® 5.1 cs 7.1 cs
Standard	2.0 cs 2.1 cs 2.1 cs
	5.1 cs 5.1 cs 5.1cs
	Dolby Atmos® 5.1 cs 7.1 cs

- A Samsung vezeték nélküli hátsó hangszóró készlet és a mélysugárzó külön kapható.

A készlet vagy a mélysugárzó megvásárlása céljából vegye fel a kapcsolatot azzal a kereskedővel, akitől a Soundbart vásárolta.

- Ha a bemeneti forrás Dolby Atmos®, akkor a csak a mélysugárzót tartalmazó beállítás 5.1 csatornás hangot, míg a mélysugárzót és vezeték nélküli hátsó hangszórókészletet tartalmazó beállítás 7.1 csatornás hangot biztosít.

A Soundbar hangerejének szabályozása a televízió távvezérlőjével

A Soundbar hangerejének szabályozása a TV távvezérlőjével.

• Ez a funkció csak IR távirányítóval használható. A Bluetooth távirányítók (amelyekhez párosítás szükséges) nincsenek támogatva.
• A funkció használatához állítsa a TV hangszórót Külső hangszóró.

• A következő gyártók készülékei támogatják ezt a funkciót: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Kapcsolja ki a Soundbart.

• Nyomja meg a WOOFER gombot három másodpercig.

A WOOFER gomb minden egyes 5 másodpercig történő megnyomásával az alábbi sorrendben változik az üzemmód: „Off-TV Remote” (Alapértelmezett mód), „Samsung-TV Remote”, „All-TV Remote”.

A LED jelző állapota a mód minden változtatásakor megváltozik, az alább látható módon.

Távirányító Gomb LED jelzőfény Státusz
		„Off-TV Remote”(Alapértelmezett mód)	A TV távirányító letiltása.
		„Samsung-TV Remote”	Engedélyezze a Samsung TV IR távirányítóját.
		„All-TV Remote”	Engedélyezze egy harmadik fél TV-jének IR távirányítóját.

04 A SOUNDBAR CSATLAKOZTATÁSA

A Tápellátáshoz Történő Csatlakoztatás

Használja a részegységeket a Soundbar konnektorhoz való csatlakoztatásához, az alábbi sorrendben:

• A szükséges áramellátással és energiafelhasználással kapcsolatos további információért olvassa el a terméken található címkét. (Címke: Soundbar Központi Egység alja)
• Először csatlakoztassa a tápkábelt az AC/DC adapterhez. Csatlakoztassa az AC/DC adapteret (a tápkábellel) a Soundbarhoz.
• Csatlakoztassa a hálózati kábelt a konnektorba.

MEGJEGYZÉSEK

• Ha kihúzza és újra csatlakoztatja a tápkábelt, amikor a készülék be van kapcsolva, a Soundbar automatikusan bekapcsol.
• Győződjön meg arról, hogy az AC/DC adapter vízszintesen helyezkedjen el egy asztalon vagy a padlón. Ha az AC/DC adaptert úgy helyezi el, hogy a levegőben lóg, és az AC vezeték felfelé néz, akkor víz vagy egyéb idegen anyagok juthatnak be az adapterbe, és ez az adapter hibás működéséhez vezethet.

A Samsung vezeték nélküli hátsó hangszórókészlet és mélysugárzó csatlakoztatása a Soundbarhoz

Valódi vezeték nélküli térhangzásra válthat, ha Samsung vezeték nélküli hátsó hangszórókészletet (SWA-9100S vagy SWA-9200S, külön kapható) és vezeték nélküli mélysugárzót (SWA-W510, külön kapható) csatlakoztat a Soundbarhoz.

A csatlakoztatást illetően a Samsung vezeték nélküli hátsó hangszórókészlet és a vezeték nélküli mélysugárzó kézikönyve szolgál részletekkel.

05 CSATLAKOZTATÁS TV-HEZ

A HDMI ARC-t (Audio Return Channel) támogató TV csatlakoztatása

FIGYELEM

• Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi.
• A HDMI-kábel csatlakoztatásához a TV és a Soundbar között feltétlenül az ARC jelzésű csatlakozókat használja. Ellenkező esetben előfordulhat, hogy a TV hangja nem hallható.
• A javasolt kábel a High-Speed HDMI Cable with Ethernet.

1. A Soundbar és a televízió kikapcsolt állapota mellett csatlakoztassa a HDMI kábelt, az ábrán látható módon.
2. Kapcsolja be a Soundbart és a TV-t.
3. A TV hangja a Soundbarból származik.

- Ha a televíziónak nincs hangja, nyomja meg a Soundbar tetején található (Multifunkciós) gombot vagy a (Forrás) gombot a távirányítón, hogy a központi egység kijelzőjén kiválaszthassa a „Digital Audio In” módot.

• Ha a hang nem hallható, ellenőrizze újra a HDMI kábel csatlakozását.
• A televízió távirányítójának hangerő gombjaival módosíthatja a Soundbar hangerejét.

MEGJEGYZÉSEK

• Ha egy HDMI ARC (Audio Return Channel) funkciót támogató TV-t HDMI-kábellel csatlakoztat a Soundbarhoz, akkor a digitális video- és audioadatokat külön optikai kábel csatlakoztatása nélkül továbbíthatja.
• Javasoljuk, hogy lehetőség szerint mag nélküli HDMI kábelt használjon. Ha maggal rendelkező HDMI kábelt használ, használjon 14 mm-nél kisebb átmérőjűt.
• Ez a funkció nem elérhető, ha a HDMI kábel nem támogatja a ARC szabványt.
• Ha egy adásban az audio Dolby Digital által van kódolva, és az Ön TV-jén a „Digitális kimeneti audioformátum” beállítása PCM, akkor javasoljuk, hogy állítsa át a beállítást Dolby Digital-ra. Ha a TV-n levő beállítást módosítja, akkor jobb hangminőséget élvezhet. (A TV menüje a Dolby Digital-tól és a PCM-től eltérő szavakat használhat, a TV gyártójától függően.)

Csatlakoztatás optikai kábellel

Csatlakoztatás elötti Ellenőrzölista

• Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi.
• Ha optikai kábelt használ, és a csatlakozóknak megvannak a fedeleik, akkor ügyeljen arra, hogy távolítsa el a fedeleket.

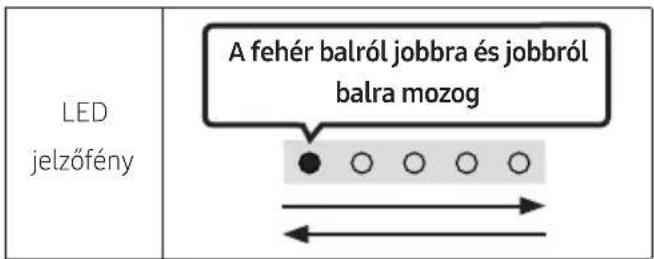

LEDjelzőfény

„Digital Audio In”

1. A TV és a Soundbar kikapcsolt állapotában az optikai kábellel (nem része a csomagnak) csatlakoztassa a Soundbar DIGITAL AUDIO IN (OPTICAL) portját és a TV OPTICAL kimeneti portját, az ábra alapján.
2. Kapcsolja be a Soundbart és a TV-t.
3. Nyomja meg a távvezérlön a Soundbar tetején lévő (Multifunkciós) gombot vagy a (Forrás) gombot, majd válassza a „Digital Audio In” módot. Ezután megjelenik a „Digital Audio In” jelzés.
4. A TV hangja a Soundbarból származik.

Csatlakozás Bluetooth-on keresztül

Ha Samsung TV-t csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

• Egyszerre csak egy Samsung TV csatlakoztatható.
• Csak Bluetooth-ot támogató Samsung TV csatlakoztatható. Ellenőrizze a TV-készüléke műszaki adatait.

Az első csatlakoztatás

1.

1. Válassza ki a Bluetooth módot a Samsung TV-n.

(pl. Főmenü (n) → Menü → Beállítások (☀️) → Összes beállítás (☀️) → Hang → Hangkimenet → Bluetooth-hangszórók listája → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

1. Válassza az „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B” opciót a televízió képernyőjén levő listán.

A rendelkezésre álló Soundbar „Párosításra van szükség” vagy „Párosítva” felirattal van megjelölve a televízió Bluetooth eszköz listáján. A Samsung TV-nek a Soundbarhoz való csatlakozáshoz válassza ki az üzenetet, majd hozzon létre kapcsolatot.

1. Most már hallhatja a Samsung TV hangját a Soundbarból.

- Ha van csatlakozási napló a Soundbar és a Samsung TV között, akkor a Soundbar automatikusan csatlakozik azáltal, hogy módját „Bluetooth” opcióra változtatja.

Ha az eszköz csatlakozása nem sikerült

• Ha létezik már Soundbar (például [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) a Samsung TV hangszóróinak listájában, törölje azt.
• Majd ismételje meg az 1–3. lépést.

A Soundbar leválasztása a Samsung TV-röl

Nyomja meg a Soundbar tetején található (Multifunkciós) gombot vagy a (Forrás) gombot a távirányítón, a „Bluetooth” opciótól eltérő mód kiválasztásához.

- A leválasztás időigényes, mivel a Samsung TV-nek választ kell kapnia a Soundbartól. (A szükséges idő a Samsung TV modelljétől függően változhat.)

Megjegyzések a Bluetooth-kapcsolatról

• Keressen egy 1 méteren belüli új eszközt a Bluetooth-kommunikación keresztüli csatlakozáshoz.
• Ha egy Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Az Soundbar 18 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:
  – Ha erős elektromos mező van a Soundbar körül.
  – Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.
  – Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

- Az elektronikus eszközük elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.

Csatlakoztatás Wi-Fi-n

Csatlakoztatás előtti Ellenőrzölista

• Wi-Fi-n keresztül történő csatlakoztatás csak Samsung TV esetén lehetséges.
• Ellenőrizze, hogy be van-e kapcsolva a vezeték nélküli router (Wi-Fi), és hogy a TV csatlakozik-e a routerhez.
• A TV-nek és a Soundbarnak ugyanahhoz a vezeték nélküli hálózathoz (Wi-Fi) kell csatlakoznia.
• Ha a vezeték nélküli router (Wi-Fi) DFS-csatornát használ, akkor nem lehet Wi-Fi-kapcsolatot létesíteni a TV és a Soundbar között. A részletekért forduljon az internetszolgáltatóhoz.
• Lapozza fel a TV kézikönyvét, mivel a menü a gyártás évétől függően változhat.

• A TV és a Soundbar Wi-Fi-n keresztül történő csatlakoztatásához először csatlakoztassa a Soundbart a vezeték nélküli routerhez. A Wi-Fi-kapcsolat létesítésének részleteit lásd a 32, oldalon.

• A Soundbar Wi-Fi-kapcsolatát illetően a „2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül” pontban találhat további információkat a 32. oldalon.

• Módosítsa a TV bemeneti forrását a Soundbar Audio menüje segítségével.

- 2017-ben vagy ennél később megjelent Samsung TV-k Főmenü (☐) → Menü → Beállítások (☒) → Összes beállítás (☒) → Hang → Hangkimenet → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

Csatlakoztatás a Dolby Atmos® funkciót támogató TV-hez

Csatlakoztatás elötti Ellenőrzölista

• A Dolby Atmos® támogatását a „TV ARC” és a „Wi-Fi” mód biztosítja.
• Győződjön meg arról, hogy a tartalom támogatja a Dolby Atmos® funkciót.

Csatlakozzon a HDMI IN (ARC)

vagy (eARC) porthoz a TV-n.

1. A Soundbar és a televízió kikapcsolt állapota mellett csatlakoztassa a HDMI kábelt, az ábrán látható módon.
2. Kapcsolja be a Soundbart és a TV-t.
3. A TV hangja a Soundbarból származik.

1. Csatlakoztassa a Soundbart és a TV-t ugyanahhoz a vezeték nélküli hálózathoz (Wi-Fi).
2. A TV hangkimenetének kiválasztásához válassza a Soundbar lehetőséget.
3. A TV hangja a Soundbarból származik.

MEGJEGYZÉSEK

- A Dolby Atmos® konfigurálása a TV-hez csatlakoztatott BD-lejátszón vagy egyéb eszközön.

Nyissa meg az audiokimeneti opciókat a BD-lejátszója vagy egyéb készüléke beállítások menüjében, és győződjön meg róla, hogy a „Nincs kódolás” van kiválasztva a Bitstreamnél.

A Samsung BD-lejátszón például menjen a Főmenü → Hang → Digitális kimenet menüpontba, és ott válassza ki a Bitstream (feldolgozatlan) opciót.

- Ez a funkció csak bizonyos Samsung TV-ken és Soundbar-modelleken áll rendelkezésre.

A Q-Symphony funkció használata

A Q-Symphony esetén a Soundbar szinkronizálja magát egy Samsung TV-vel, hogy két eszközön keresztül továbbítsa a hangot az optimális térhatás érdekében. Amikor a Soundbar csatlakoztatva van, a „TV+Soundbar” menü megjelenik a TV Hangkimenet menüjében. Válassza ki a megfelelő menüt.

- A TV menüje – példa: TV + [AV] Soundbar sorozat neve (HDMI)

- A TV menüje – példa: TV + [AV] Soundbar sorozat neve (Wi-Fi)

MEGJEGYZÉSEK

• A TV által támogatott kodek szerint működhet.
• A funkció támogatásának feltétele a HDMI- vagy optikai kábel (nincs mellékelve) vagy a Wi-Fi csatlakoztatása.
• A megjelenő üzenet a TV modelljétől függően eltérő lehet.
• Gondoskodjon róla, hogy a TV és a Soundbar azonos vezeték nélküli routerhez csatlakozzon, azonos frekvencián.
• Ez a funkció egyes Samsung TV-ken és Soundbar-modelleken áll rendelkezésre.

A SpaceFit Sound használata

Optimalizált hangminőséget biztosít a hallgatási tér elemzésével.

1. módszer: csatlakoztatás a Soundbaron keresztül

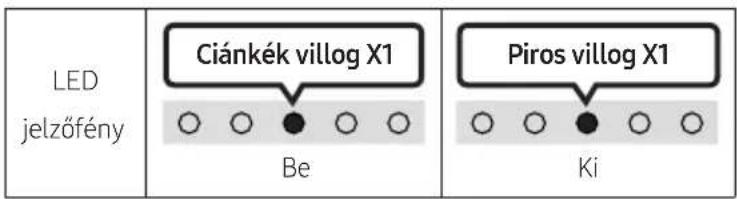

A funkció engedélyezéséhez kapcsolja be a SpaceFit Sound módot a Soundbar távirányítója segítségével.

( (Hangvezérlés) → „SpaceFit Sound Off" → ▲ ( Fel ) → „SpaceFit Sound On" )

- Ez valamennyi hangmódban rendelkezésre áll.

2. módszer: csatlakoztatás TV-n keresztül

A funkció engedélyezéséhez kapcsolja be az Adaptív hangzás+ módot a Samsung TV menüjében. (Főmenü (ân) → Menü → Beállítások (☀️) → Összes beállítás (☀️) → Általános → Intelligens mód beállításai → Adaptív hangzás+)

- A Soundbar automatikusan Adaptív hangzás+ hangmódra kapcsol, ha engedélyezi a TV-n az Adaptív hangzás+ módot.

MEGJEGYZÉS

- Ez a funkció csak egyes Samsung TV-khez kapcsolódó Soundbaron működik.

06 CSATLAKOZTATÁS KÜLSŐ ESZKÖZHÖZ

Csatlakoztatás optikai kábellel

1. A külső eszköz és a Soundbar kikapcsolt állapotában az optikai kábellel (nem része a csomagnak) csatlakoztassa a Soundbar DIGITAL AUDIO IN (OPTICAL) portját és a külső eszköz OPTICAL kimeneti portját, az ábra alapján.
2. Kapcsolja be a Soundbart és a külső eszközt.
3. Nyomja meg a távvezérlőn a Soundbar tetején lévő (Multifunkciós) gombot vagy a (Forrás) gombot, majd válassza a „Digital Audio In” módot. Ezután megjelenik a „Digital Audio In” jelzés.
4. A külső eszköz hangja a Soundbarból származik.

07 MOBILESZKÖZ CSATLAKOZTATÁSA

1. módszer Csatlakozás Bluetooth-on keresztül

Ha mobileszközt csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

- Ha párosított Bluetooth-eszközt csatlakoztat, amikor a Soundbar ki van kapcsolva, akkor a Soundbar automatikusan bekapcsol.

Az első csatlakoztatás

- Új Bluetooth-eszközhöz való csatlakozáskor ügyeljen arra, hogy az eszköz 1 m-en belül legyen.

1.

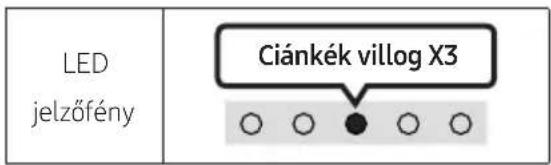

Bluetooth Párosítás gomb LED	jelzőfény
VAGY„Bluetooth” módban	Párosítás A csatlakozás befejeződött• Amíg a párosítás be nem fejeződik, a Többszínű LED Piros → Zöld → Kék színre vált.
	„Ready to connect via Bluetooth.”

1. Az eszközén válassza az „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B” opciót a megjelenő listán.
2. Lejátszhatja a Bluetooth-on keresztül csatlakoztatott eszközön levő zenefájlokat a Soundbaron keresztül.

Ha az eszköz csatlakozása nem sikerült

• Ha létezik már Soundbar (pl. „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B“) a mobileszköz hangszóróinak listájában, törölje azt.
• Ismételje meg a 1-2. lépést.

Megjegyzések a Bluetooth-kapcsolatról

• Keressen egy 1 méteren belüli új eszközt a Bluetooth-kommunikación keresztüli csatlakozáshoz.
• Ha egy Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Az Soundbar 18 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:

– Ha erős elektromos mező van a Soundbar körül.

– Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.

– Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

• Az elektronikus eszközük elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.
• A Soundbar támogatja az SBC-adatokat (44,1 kHz, 48 kHz).
• Csak olyan Bluetooth eszközhöz csatlakozzon, amely támogatja az A2DP (AV) funkciót.
• A Soundbar nem csatlakoztatható olyan Bluetooth eszközhöz, amely csak a HF (kihangosító) funkciót támogatja.
• Amikor a Soundbart egy Bluetooth eszközhöz csatlakoztatja, helyezze öket a lehető legközelebb egymáshoz.
• Minél távolabb van a Soundbar és a Bluetooth eszköz, annál gyengébb lesz a hangminőség. A Bluetooth kapcsolat megszakadhat, ha az eszközök kívül esnek a hatótávolságon.
• Előfordulhat, hogy a Bluetooth-kapcsolat nem működik megfelelően a rossz vételű területeken.
• A Bluetooth eszköz zajos lehet, vagy hibásan működhet az alábbi esetekben:

– Ha a test érintkezik a Bluetooth eszköz vagy a Soundbar jeladó-vevőjével.
- Sarkokban, vagy ha közelben akadály van, például fal vagy válaszfal, ahol elektromos változások léphetnek fel.
- Ha ugyanazon frekvenciatartományban működő más termékek, például orvosi berendezések, mikrohullámú sütők és vezeték nélküli LAN eszközök általi rádióinterferenciáknak van kitéve.
– Egyes akadályok, mint például az ajtók és a falak, még akkor is befolyásolhatják a hangminőséget, ha az eszközök a hatótávolságon belül vannak.

- Vegye figyelembe, hogy a Bluetooth opció használata esetén a Soundbar nem csatlakoztatható másik Bluetooth eszközhöz.

- Ez a vezeték nélküli eszköz elektromos zavarokat okozhat működés közben.

A Bluetooth eszköz leválasztása a Soundbar-ról

A Bluetooth-eszköz és az Soundbar csatlakozásának bontása. Erről bővebbet a Bluetootheszköz használati útmutatójában olvashat.

• Az Soundbar csatlakoztatása megszűnik.
• Ha a Soundbar le van választva a Bluetooth eszköztől, akkor a Soundbar többszínű LED jelzőfénye háromszor „Pirosan” villog.

A Soundbar leválasztása a Bluetooth eszközröl

Nyomja meg a Soundbar tetején található (Multifunkciós) gombot vagy a (Forrás) gombot a távirányítón, a „Bluetooth” opciótól eltérő mód kiválasztásához.

- A Bluetooth-eszköz egy rövid ideig válaszra vár az Soundbartól, mielőtt bontaná a kapcsolatot. (A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet)

2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül

A Soundbar mobileszközhöz történő csatlakoztatásához vezeték nélküli hálózaton keresztül (Wi-Fi), a SmartThings alkalmazásra van szükség.

Az első csatlakoztatás

1. Telepítse és futtassa a SmartThings alkalmazást a mobileszközén (okostelefon vagy tablet).
2. Az alkalmazásban kövesse a képernyőn megjelenő utasításokat a Soundbar hozzáadásához.

- Előfordulhat, hogy egyes eszközökön az automatikus felugró ablak (alul a második képernyőkép) nem jelenik meg.

Ha a felugró ablak nem jelenik meg, nyomja meg a „+” gombot a Home képernyön.

A Soundbar hozzáadódik az alkalmazáshoz.

- Az alábbi ábra az alkalmazás verziójától függően eltérhet a tényeleges megjelenéstől.

A Tap Sound használata

Ha a Soundbaron hangot szeretne lejátszani a mobileszközröl, érintse meg a Soundbart a mobileszközzel.

• Ez a funkció csak bizonyos mobileszközöknél áll rendelkezésre.
• Ez a funkció csak Android 8.1 vagy újabb rendszerű mobileszközökkel kompatibilis.

1. Mobileszközén kapcsolja be a Tap Sound funkciót.

- A funkció bekapcsolásának részleteit lásd az alábbi „Engedélyezze a Tap Sound funkciót” részben.

1. Érintse meg a Soundbart a mobileszközével. A megjelenő üzenet ablakban válassza a „Indítás most” lehetőséget. Bluetooth-on keresztül létrejön a kapcsolat a mobileszköz és a Soundbar között.

2. Játssza le a hangot a mobileszközról a Soundbaron.

3. Ez a funkció a mobileszközt Bluetooth-on keresztül összeköti a Soundbarral a vibráció észlelésekor, amely akkor fordul elő, amikor az eszköz megérinti a Soundbart.

4. Ügyeljen arra, hogy a mobileszköz ne érintse meg a Soundbar éles sarkát. A Soundbar vagy a mobileszköz megkarcolódhat vagy megsérülhet.
5. Javasoljuk, hogy a mobileszközt fedje le egy tokkal. Enyhén érintse meg a Soundbar felső részén lévő széles területet, anélkül, hogy túlzott erőt alkalmazna.
6. A funkció használatához frissítse a SmartThings alkalmazást a legújabb verzióra. Az alkalmazás verziójától függően előfordulhat, hogy a funkció nem támogatott.

Engedélyezze a Tap Sound funkciót

A SmartThings alkalmazás segítségével kapcsolja be a Tap View, Tap Sound funkciót.

1. A mobileszközön futtassa a SmartThings alkalmazást.
2. Válassza a (≡→_) elemet a SmartThings alkalmazás képernyőjén, amely megjelenik a mobileszközön.
3. Állítsa a „Tap View, Tap Sound” opciót Be értékre, hogy a funkció működjön, ha egy mobileszköz a Soundbar közelébe kerül.

MEGJEGYZÉSEK

• Amikor a mobileszköz energiatakarékos módban van, a Tap Sound funkció nem működik.
• Előfordulhat, hogy a Tap Sound funkció nem működik, ha a Soundbar közelében olyan eszközök vannak, amelyek rádió-interferenciát okoznak, például elektromos eszközök. Ellenőrizze, hogy az olyan készülékek, amelyek rádióinterferenciát okozhatnak, megfelelő távolságra vannak-e a Soundbartól.

08 CSATLAKOZTATÁS APPLE AIRPLAY 2 HASZNÁLATÁVAL

• Ez a funkció nem feltétlenül áll rendelkezésre minden országban.
• Ez a Samsung Soundbar támogatja az AirPlay 2-est, és iOS 11.4 vagy újabb rendszert igényel.

Az AirPlay 2 segítségével zenét, podcastokat és egyéb audiotartalmat küldhet adatfolyamként az Apple eszközökről a Samsung Soundbarra.

• Gondoskodjon róla, hogy a Soundbar be legyen kapcsolva, és ugyanahhoz a Wi-Fi-hálózathoz kapcsolódjon, mint az Apple eszköz.
• Válassza ki a ikont egy AirPlay funkciót támogató alkalmazásban vagy az iPhone, iPad, illetve Mac Vezérlőközpontjában.
• Válassza ki a Soundbart az elérhető eszközök listájáról, hogy az játssza le az aktuális audiotartalmat.

09 FALI RÖGZÍTŐ FELSZERELÉSE

Óvintézkedések a felszerelés során

• Csak függőleges falra szerelje fel a terméket.
• Ne telepítse magas hőmérsékletű és/vagy páratartalmú helyen.
• Ellenőrizze, hogy a fal elég erős-e ahhoz, hogy megtartsa a termék súlyát. Ha nem, erősítse meg a falat vagy válasszon másik helyet a felszereléshez.
• Vásároljon és használjon az Ön falához (gipszkarton, vasfal, fa stb.) illő rögzítőcsavarokat vagy horgonyokat. Ha lehetséges, a csavarokat a falgerendákhoz rögzítse.
• Vásároljon rögzítőcsavarokat azon fal vastagságának és típusának megfelelően, amelyikre a Soundbart felszerelni tervezi.

- Átmérő: M5

– Hosszúság: 35 mm vagy hosszabb javasolt.

• A Soundbar falra történő felszerelése előtt csatlakoztassa kábeleket az egységtől a külső készülékekhez.
• Felszerelés előtt győződjön meg róla, hogy az egység ki van kapcsolva és le van választva az áramforrásról. Ellenkező esetben a készülék áramütést okozhat.

Fali konzol komponensek

Fali konzol vezetősín

×2

x 2
(M4 x L10)

Tartócsavar Csavar

Tartó-Fali konzol

1. Helyezze a Fali konzol vezetősín a fal felszínére.

2. A Fali konzol vezetősín szintbe hozva kell elhelyezni.

3. Amennyiben a TV a falra van felszerelve, a készüléket legalább 5 cm-el a TV alá helyezze el.

5 cm vagy több

1. Igazítsa a Fali konzol vezetősín középső vonalát a TV közepéhez (ha a Soundbart a TV alá szereli fel), majd ragasztószalaggal rögzítse a Fali konzol vezetősín a falra.

- Ha a felszerelés nem televízió alá történik, akkor igazítsa a Középső vonalát a felszerelési terület közepéhez.

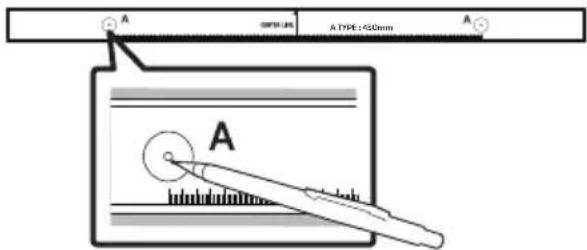

1. Toll segítségével jelölje meg a lyukak helyzetét, és távolítsa el a Fali konzol vezetősín.

1. Egy megfelelő méretű fúrószárral fúrjon lyukat a falba minden jelölésnél.

- Ha a jelölések nem egyeznek meg a csonkok pozíciójával, akkor mindenképpen illesszen be megfelelő horgonyokat a lyukakba, mielőtt behelyezné a tartócsavarokat. Ha horgonyokat használ, akkor ellenőrizze, hogy a kifúrt lyukak elég nagyok-e a használni kívánt horgonyokhoz.

1. Nyomjon egy csavart (nem része a csomagnak) valamennyi Tartócsavar keresztül, majd csavarozza mindegyik csavart szorosan a tartócsavar lyukakba.

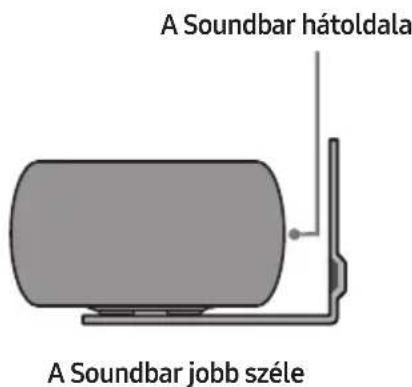

1. Szereljen fel 2 Falikonzolt a megfelelő tájolásban a Soundbar aljára, 2 Csavart használatával.

- Az összeszerelés során győződjön meg arról, hogy a Falikonzol felfüggesztő része a Soundbar hátoldala mögött legyen.

- A tényleges termék a modelltől függően eltérhet a fent ábrázolttól.

1. Szerelje fel a Soundbart a mellékelt Fali konzolokkal, a Fali konzolok felfüggesztésével a falon levő Tartócsavarokra.

1. Az alábbi ábrán látható módon csúsztassa le a Soundbart, hogy a Falikonzol stabilan meg van tartva a Tartócsavar által.

- Helyezze be a Tartócsavarokat a Falikonzolok széles (alsó) részébe, majd csúsztassa le a Falikonzolokat, hogy a Tartócsavarok stabilan megtartsák a Falikonzolokat.

10 A SOUNDBAR TELEPÍTÉSE A TV ELÓTT

Igazítsa a Soundbar közepét a TV közepéhez, a képen látható módon.

Ekkor helyezze a Soundbart legalább 3 cm-re a TV-től, hogy ne zavarja a hangfelismerést.

MEGJEGYZÉSEK

• Győződjön meg arról, hogy a Soundbar sík és szilárd felületen van elhelyezve.
• A televíziótól számított nem megfelelő távolság hangfelismerési és akusztikai problémákat okozhat.

11 SZOFTVERFRISSÍTÉS

Automata frissítés

A szoftverfrissítések automatikusan megtörténnek, ha a Soundbar csatlakozik az internethez, még akkor is, ha a Soundbar ki van kapcsolva.

- Az Automatikus Frissítés funkció használatához a Soundbarnak csatlakoznia kell az internethez. A Soundbar Wi-Fi kapcsolata megszakad, ha kihúzza a Soundbar hálózati kábelét, vagy megszakad az áramellátás. Ha az áramellátás megszakad, akkor az áramellátás visszaállítását követően, vagy amikor újból csatlakoztatja a tápkábelt, kapcsolja be a Soundbart, majd csatlakozzon újra az internethez.

USB Frissítés

Előfordulhat, hogy a jövőben a Samsung frissítéseket kínál a Soundbar rendszer firmware-éhez.

Ha elérhető egy frissítés, akkor a Soundbart úgy frissítheti, hogy a frissítés firmware-jét tartalmazó USB meghajtót csatlakoztatja a Soundbar SERVICE portjához.

1. Látogasson el a Samsung Electronics honlapjára (www.samsung.com) → keressen rá a modell nevére a felhasználói támogatás menüjében.

- A frissítéssel kapcsolatos további információkért lásd a Frissítési útmutatót.

1. Töltse le a frissítési fájlt (USB típus).
2. Csomagolja ki a fájlt, és hozzon létre egy mappát a fájlnévvel.
3. Tárolja a létrehozott mappát egy USB-n, majd csatlakoztassa a Soundbarhoz.
4. Kapcsolja be a Soundbart. Ezután a termék 3 percen belül frissítve lesz.

• A frissítés során ne kapcsolja ki, és ne vegye ki az USB-t.
• Ha a szoftverfrissítés után világít a sárga LED, ez azt jelenti, hogy folyamatban van egy következő frissítés. Ilyen esetben ne kapcsolja ki a tápellátást, és ne távolítsa el az USB-eszközt.
• Ha a frissítés nem folytatódik, csatlakoztassa újra a Soundbar tápkábelét.
• Ha a legújabb verzió van telepítve, akkor nem történik frissítés.
• Az USB típustól függően előfordulhat, hogy a frissítés nem támogatott.
• Ha nem áll rendelkezésre frissítőfájl

- Ha a frissítőfájl azonos vagy régebbi verziójú

Visszaállítás

A Soundbar bekapcsolt állapotában legalább 5 másodpercig nyomja meg egyszerre a készülék — + (Hangerő) gombjait. A LED-kijelző az alább látható módon megváltozik, majd a Soundbar alaphelyzetbe áll.

FIGYELEM

- A Soundbar összes beállítása visszaáll. Csak akkor végezze el ezt a műveletet, ha visszaállítás szükséges.

12 HIBAELHÁRÍTÁS

Mielött segítséget kérne, ellenőrizze a következőket:

A Soundbar nem kapcsol be.

→Ellenőrizze, hogy a Soundbar tápkábele megfelelően van-e bedugva a konnektorba.

Hibásan működik a Soundbar.

→A tápkábel eltávolítása után helyezze be újra.
→Kapcsolja ki, majd be a külső eszközt, és próbálja újra.
→Ha nincs jel, a Soundbar egy bizonyos idő elteltével automatikusan kikapcsol. Kapcsolja be a készüléket. (Lásd a 10 oldalt.)

Nem működik a távirányító.

→ Fordítsa a távirányítót egyenesen a Soundbar felé.
→Cserélje ki újakra az elemeket.

A Soundbar piros LED-jelzőfénye nem alszik ki.

→Ki van kapcsolva a mikrofon. Kapcsolja be a mikrofont. (Lásd a 8 oldalt.)

A Soundbar nem ad ki hangot.

→A Soundbar hangereje túl alacsony vagy némítva van. Állítsa be a hangerőt.
→Ha bármilyen külső eszköz (STB, Bluetooth eszköz, mobileszköz stb.) csatlakozik, állítsa be a külső eszköz hangerejét.
→A TV hangkimenetének kiválasztásához válassza a Soundbar lehetőséget.
(Samsung TV: Főmenü (→ Menü → Beállítások (→ Összes beállítás ( ) Hang → Hangkimenet → Válassza a Soundbar lehetőséget)

→A Soundbar kábelcsatlakozása nem lehet laza. Távolítsa el a kábelt és csatlakoztassa újra.
→Távolítsa el a tápkábelt teljesen, csatlakoztassa újra, és kapcsolja be a készüléket.
→ Inicializálja a terméket, és próbálja újra. (Lásd a 39 oldalt.)

Ha a TV nem HDMI (ARC) kapcsolattal csatlakozik.

→Ellenőrizze, hogy a HDMI-kábel megfelelően van-e csatlakoztatva az ARC csatlakozóhoz. (Lásd a 18 oldalt.)
→Előfordulhat, hogy a csatlakoztatás nem lehetséges a csatlakoztatott külső eszköz (set-top box, játékgép stb.) miatt. Közvetlenül csatlakoztassa a Soundbart.
→Előfordulhat, hogy a HDMI-CEC nem aktiválható a TV-n. Kapcsolja be a CEC opciót a TV menüben. (Samsung TV: Főmenü ( → Menü → Beállítások ( ➕ → Összes beállítás ( ➕ → Kapcsolat → Külsőeszközkezelő → Anynet+ (HDMI-CEC) BE)

A TV-hez HDMI (ARC) módban történő csatlakoztatáskor nincs hang.

→Az eszköze nem tudja lejátszani a bemeneti jelet. Változtassa meg a TV audio kimenetét PCM vagy Dolby Digital értékre. (Samsung
TV esetén: Főmenü (n) → Menü → Beállítások (♂) → Összes beállítás ( )
Hang → Szakértői beállítások → Digitális kimeneti audioformátum)

A Soundbar nem fog kapcsolódni Bluetoothon.

→Új eszköz csatlakoztatásakor váltson a Bluetooth Párosítás opcióra a csatlakozáshoz. (Nyomja meg a távirányítón a ✗ PAIR gombot, vagy legalább 5 másodpercig nyomja meg a készüléken a Ⓞ (Mikrofon Be/Ki) gombot.)
→Ha a Soundbar egy másik eszközhöz van csatlakoztatva, akkor az eszköz váltásához először húzza ki a másik eszközt.
→Csatlakoztassa újra, miután eltávolította a csatlakoztatni kívánt eszközön a Bluetooth hangszóró listát. (Samsung TV: Főmenü (
→ Menü → Beállítások ( Ⓤ→ Összes beállítás ( Ⓤ→ Hang → Hangkimenet → Bluetooth-hangszórók listája)
→Távolítsa el és csatlakoztassa újra a hálózati csatlakozót, majd próbálja újra.
→ Inicializálja a terméket, és próbálja újra. (Lásd a 39 oldalt.)

Bluetoothos csatlakoztatásnál megszűnik a hang.

→Egyes készülékek, például mikrohullámú sütők, vezeték nélküli routerek stb. rádió-interferenciát okozhatnak, ha túl közel vannak a Soundbarhoz.
→Ha a Bluetoothon csatlakoztatott eszköz túl távol kerül a Soundbartól, akkor megszünhet a hang. Vigye közelebb az eszközt a Soundbarhoz.
→Ha a felhasználó teste érintkezésbe kerül a Bluetooth adó-vevővel, vagy a készülék fémbútorra van telepítve, akkor megszünhet a hang. Ellenőrizze a telepítési környezetet és a használat feltételeit.

Nem lehet Wi-Fi-hálózathoz kapcsolódni.

→Ellenőrizze, hogy a vezeték nélküli router be van-e kapcsolva.
→Kapcsolja ki a routert, kapcsolja be újra, majd próbálja újra.
→Ha a vezeték nélküli jel túl gyenge, a Soundbar nem kapcsolódik. Próbálja közelebb helyezni a routert a Soundbarhoz vagy eltávolítani az akadályokat a Soundbar és a router közül, ha lehetséges.
→Ha a vezeték nélküli router új, akkor a hangszóró hálózati beállításait újra kell konfigurálnia.

A Soundbar nem kapcsol be automatikusan a TV-vel együtt.

→Ha a Soundbart kikapcsolja TV-nézés közben, akkor az energiaszinkronizálás a TV-vel ki van kapcsolva. Először kapcsolja ki a TV-t.

Az AVA funkció bizonyos esetekben nem áll rendelkezésre.

→A Q-Symphony használata esetén nem áll rendelkezésre az AVA funkció.
→Kikapcsolt mikrofon esetén nem áll rendelkezésre az AVA funkció.

Miután csatlakoztattam a TV-t a Soundbarhoz, Soundbar módba kapcsoltam. Utána a TV hangja kikapcsolt.

→Ha a TV-hez csatlakoztatott Soundbart mobileszközhöz csatlakoztatja, a Soundbar a mobileszköz hangját szólaltatja meg, de nem szakad meg a kapcsolata a TV-vel. Ezért a TV hangja máshonnan sem fog szólni. →Válassza le a mobileszközt, ezután ismét megszólal a TV a Soundbarból.

13 SZABADALMAK

Dolby

ATMOS

• Használd a telefont, táblagépet vagy számítógépet a Spotify távirányítójaként. További tudnivalókat a spotify.com/connect oldalon
• Itt találhatók azon harmadik felek licencei, amelyek a Spotify szoftverére vonatkoznak: https://www.spotify.com/connect/third-party-licenses.

A nyílt forrásokkal kapcsolatos kérdések és kérések küldéséhez vegye fel a kapcsolatot a Samsung Open Source-al (http://opensource.samsung.com).

15 FONTOS MEGJEGYZÉS A SZERVIZZEL KAPCSOLATBAN

• Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől.
• Adminisztrációs költséget számíthatunk fel, ha

(a) mérnöknek kell ellátogatnia otthonába és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).

(b) a készüléket javítómühelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).

- A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről.

16 MÜSZAKI ADATOK ÉS ÚTMUTATÓ

Müszaki adatok

A 2/1984. (lll. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-S60B / HW-S61B típusú készülék megfelel az alábbi műszaki jellemzőknek

Modellnév HW-S60B / HW-S61B
Tömeg 2,7 kg
Méretek (Szé x Ma x Mé) 670,0 x 62,0 x 105,0 mm
Működési hőmérséklet +5°C - +35°C
Páratartalom 10 % - 75 %
ERŐSÍTŐNévleges teljesítmény	(30W x 2) + (30W x 2) + (30W x 2) + 20W
Támogatott lejátszási formátumok	Dolby 5.1ch / Dolby Digital Plus /Dolby ATMOS (Dolby Digital Plus) /DTS 5.1ch / LPCM 2ch
VEZETÉK NÉLKÜLI ESZKÖZ KIMENETI TELJESÍTMÉNYWi-Fi max jeladó teljesítmény	100mW 2,4GHz – 2,4835GHz mellett, 200mW5,15GHz – 5,25GHz mellett, 100mW 5,25GHz– 5,35GHz & 5,47GHz – 5,725GHz mellett
VEZETÉK NÉLKÜLI ESZKÖZ KIMENETI TELJESÍTMÉNYBT max jeladó teljesítmény	100mW 2,4GHz – 2,4835GHz mellett

MEGJEGYZÉSEK

• A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására.
• A súly- és méretadatok körülbelüli értékek.

Óvintézkedések: A hangszóró automatikusan újraindul, ha ki- vagy bekapcsolja a Wi-Fi-t.

Teljes Energiafogyasztás KikapcsoltÁllapotban (W)	4,2W
Wi-FiPort deaktiválási mód	A Wi-Fi be- vagy kikapcsolásához tartsa nyomva30 másodpercig a Soundbar távirányítójánakCH LEVELgombját.
BluetoothPort deaktiválási mód	A Bluetooth be- vagy kikapcsolásához tartsa nyomva30 másodpercig a Soundbar távirányítójának TONECONTROLgombját.

A Samsung kijelenti, hogy a jelen rádióberendezés megfelel az 2014/53/EU irányelvnek és az Egyesült Királyság vonatkozó jogszabályi követelményeinek.

A teljes megfelelőségi nyilatkozat a http://www.samsung.com címen áll rendelkezésre; a Terméktámogatás részben adja meg a modell nevét.

A jelen berendezés az EU valamennyi országában és az Egyesült Királyságban is működtethető.

E berendezés 5GHz WLAN(Wi-Fi vagy SRD) funkciója csak beltéren működtethető.

[A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása]

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66. Számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz.

Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

A termék hulladékba helyezésének módszere

(WEEE – Elektromos & elektronikus berendezések hulladékai)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

A Samsung környezetvédelem iránti elkötelezettségével és termékspecifikus jogszabályi kötelezettségeivel kapcsolatban, pl. REACH, WEEE, Akkumulátorok, látogasson el az alábbi weboldalra: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

A BIZOTTSÁG (EU) 2019/1782 RENDELETE

A külső tápegységek környezettudatos tervezésére vonatkozó követelmények :

www.samsung.com/global/ecodesign_component

SIGURNOSNE INFORMACIJE

SIGURNOSNA UPOZORENJA

DA BISTE SMANJILI OPASNOST OD ELEKTRIČNOG UDARA, NE ODSTRANJUJTE POKLOPAC (ILI POLEDINU).

U UNUTRAŠNJOSTI NEMA DIJELOVA KOJE MOŽE SERVISIRATI KORISNIK. PREPUSTITE SERVISIRANJE KVALIFICIRANOM SERVISNOM OSOBLJU.

Objašnjenje simbola koji se mogu nalaziti na vašem proizvodu Samsung potražite u donjoj tablici.

	OPREZOPASNOST ODELEKTRIČNOG UDARA NEOTVARAJTE
	Ovaj simbol znači da je struja u unutrašnjosti visokog napona. Opasno je dolaziti u bilo kakav doticaj s unutarnjim sklopovima proizvoda.
	Ovaj simbol naznačuje da je uz uređaj priložena važna dokumentacija o njegovom radu i održavanju.
	Proizvod II. razreda: Ovaj simbol označava da nije potrebna sigurnosna veza s uzemljenjem. Ako se taj simbol ne nalazi na proizvodu s kabelom za napajanje, proizvod MORA imati pouzdan spoj na zaštitno uzemljenje.
	AC napon: Ovaj simbol označava da nazivni napon označen navedenim simbolom predstavlja AC napon.
	DC napon: Ovaj simbol označava da nazivni napon označen navedenim simbolom predstavlja DC napon.
	Oprez, pogledajte upute za upotrebu: Ovaj simbol upućuje korisnika da potraži dodatne informacije u pogledu sigurnosti u korisničkom priručniku.

OPREZ

UPOZORENJE

- Da biste smanjili opasnost od požara ili električnog udara, ne izlažite uređaj kiši ili vlazi.

OPREZ

• DA BISTE SPRIJEČILI ELEKTRIČNI UDAR, NAMJESTITE ŠIROKE KONTAKTE UTIKAČA U ŠIROK UTOR, UMETNUT DO KRAJA.
• Ovaj uređaj treba uvijek biti spojen na utičnicu izmjenične struje sa zaštitnim uzemljenjem.
• Da biste isključili uređaj iz struje, morate izvući utikač iz strujne utičnice. Stoga strujni utikač treba biti spreman za rad.
• Ne izlažite ovaj uređaj kapanju ili prskanju tekućina. Ne stavljajte predmete pune tekućine, poput vaza, na uređaj.
• Da biste potpuno isključili ovaj uređaj, morate izvući utikač za napajanje iz zidne utičnice. Stoga utikač mora uvijek biti lako dostupan.

MJERE OPREZA
