HWS61B - Heliriba SAMSUNG - Tasuta kasutusjuhend

Toote tüüp	Heliriba
Bränd	Samsung
Mudel	HW-S61B
Mõõtmed (L x K x S)	670,0 x 62,0 x 105,0 mm
Kaal	2,7 kg
Toiteallikas	19 V vahelduv-/alalisvoolu adapter
Nominaalne väljundvõimsus	(30 W × 2) + (30 W × 2) + (30 W × 2) + 20 W
Toetatud helivormingud	Dolby 5.1ch, Dolby Digital Plus, Dolby Atmos (Dolby Digital Plus), DTS 5.1ch, LPCM 2ch
Ühenduvus	HDMI ARC, optiline, Bluetooth, Wi-Fi
Peamised funktsioonid	Dolby Atmos, DTS Virtual:X, Q-Symphony, SpaceFit, Active Voice Amplifier, Tap Sound, AirPlay 2
Puldi patareid	2 AAA patareid (1,5 V)
Töötemperatuur	+5 °C kuni +35 °C
Tööniiskus	10 % ~ 75 %
Ooterežiimi tarbimine	4,2 W
Hooldus ja puhastus	Enne puhastamist ühendage lahti; kasutage pehmet ja kuiva lappi; ärge kasutage kemikaale.
Ohutus	Ärge jätke vihma või niiskuse kätte; ühendage maandatud pistikupessa; ärge takistage ventilatsiooni.
Varuosad ja remonditavus	Võtke ühendust Samsungi teeninduskeskusega; ärge avage seadet.
Kaasasolevad tarvikud	Peaseade, puldid, HDMI-kaabel, toiteadapter, toitejuhe, seinale kinnitamise juhend, kruvid

Korduma kippuvad küsimused - HWS61B SAMSUNG

Kuidas ühendada heliriba Samsungi teleriga HDMI ARC kaudu?

Kasutage HDMI-kaablit ja ühendage see heliriba HDMI (ARC) pordiga ja teleri HDMI IN (ARC) pordiga. Lülitage mõlemad seadmed sisse ja valige heliribal režiim "TV ARC". Teleri heli kostub heliribast.

Kuidas Samsung HW-S61B heliriba lähtestada?

Lülitage heliriba sisse, seejärel hoidke seadmel korraga all Helitugevus + ja Helitugevus - nuppe vähemalt 5 sekundit. LED vilgub ja heliriba lähtestatakse. Kõik sätted kustutatakse.

Mida teha, kui puldist ei saa juhtida?

Kontrollige, et suunate pulti otse heliriba poole. Vahetage patareid uute (AAA) vastu. Kui probleem püsib, lähtestage heliriba.

Kuidas uuendada heliriba tarkvara?

Kaks meetodit: Automaatne uuendus Wi-Fi kaudu (kui on Internetiga ühendatud) või USB-uuendus. USB puhul laadige uuendusfail alla saidilt www.samsung.com, pakkige see lahti USB-mälupulgale, ühendage see heliriba SERVICE pordiga ja lülitage seade sisse. Uuendus võtab aega 3 minutit.

Kuidas ühendada mobiilseade Bluetoothiga?

Vajutage puldi PAIR nuppu või hoidke heliribal Micro nuppu 5 sekundit all. Valige oma seadmes Bluetoothi loendist [AV] Samsung Soundbar S61B. LED-tuli muutub punasest roheliseks ja seejärel siniseks, kui ühendus on loodud.

Mis on Q-Symphony funktsioon?

Q-Symphony sünkroniseerib heliriba ühilduva Samsungi teleriga, et edastada heli mõlema seadme kaudu samaaegselt, luues optimaalse ruumilise heliefekti. Selle aktiveerimiseks ühendage heliriba HDMI ARC või Wi-Fi kaudu, seejärel valige teleri helimenüüst TV+Soundbar.

Kuidas kasutada SpaceFit funktsiooni?

SpaceFit optimeerib helikvaliteeti, analüüsides kuulamisruumi. Aktiveerige see puldi abil, vajutades SOUND MODE nuppu ja valides SpaceFit heli sisse lülitatud. Saate selle aktiveerida ka Samsungi teleri menüüst, valides Kohanduv heli+.

Miks ei lülitu heliriba koos teleriga automaatselt sisse?

Kui lülitate heliriba välja, kui teler on sisse lülitatud, lülitub toite sünkroniseerimine välja. Funktsiooni taastamiseks lülitage esmalt teler välja ja seejärel heliriba uuesti sisse. Veenduge, et HDMI ARC kaabel on korralikult ühendatud ja Anynet+ (HDMI-CEC) funktsioon on teleri seadetes lubatud.

Kas heliriba toetab Dolby Atmos?

Jah, see toetab Dolby Atmos HDMI ARC või Wi-Fi kaudu. Peate kasutama Dolby Atmos'iga ühilduvat telerit ja kodeeritud sisu. LED vilgub 3 korda tsüaanset värvi, kui Dolby Atmos tuvastatakse.

Kuidas heliriba puhastada?

Enne puhastamist ühendage toitejuhe lahti. Pühkige pinda pehme ja kuiva lapiga. Ärge kasutage kemikaale, lahusteid ega pihusteid. Vältige vee sattumist avadesse.

KASUTUSJUHEND HWS61B SAMSUNG

Sümboleid, mis võivad teie Samsungi tootel olla, on selgitatud alltoodud tabelis.

	ETTEVAATUST!MITTE AVADA,ELEKTRILÖÖGIOHT
	See sümbol tähendab, et seade sisaldab kõrgepinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.
	See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.
	Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.Kui toitejuhtmega seadmel ei ole seda sümbolit, PEAB seadmel olema toimiv ühendus maandusega.
	Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.
	Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist.

ETTEVAATUST!

HOIATUS

- Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.
• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tömmata.

Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tömbama. Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.

ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolu toitevarustus vastaks toote põhjal asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

2. Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.

3. Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda.

ETTEVAATUST! : Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.

SISUKORD

01 Komponentide kontrollimine 6

02 Toote ülevaade 7

Soundbari alumine paneel 9

03 Kaugjuhtimispuldi kasutamine 10

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid) 10

Kuidas kaugjuhtimispulti kasutada? ____ 10

Active Voice Amplifier (AVA) ____ 14

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine ____ 14

Heliväljundi andmed erinevate heliefektirežiimide puhul ____ 15

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 16

04 Soundbari ühendamine 17

Elektritoite ühendamine 17

Juhtmevaba tagakõlarikomplekti ja bassikõlarühendamine ühendamine Soundbariga 17

05 Teleriga ühendamine 18

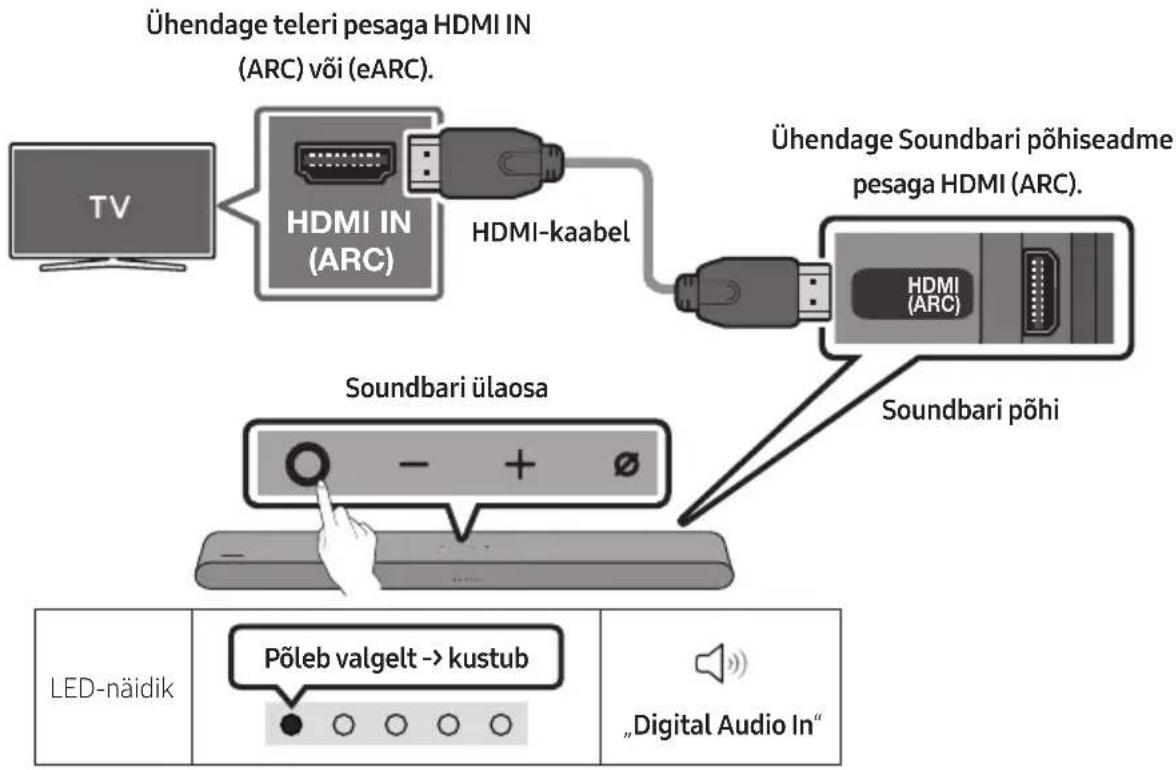

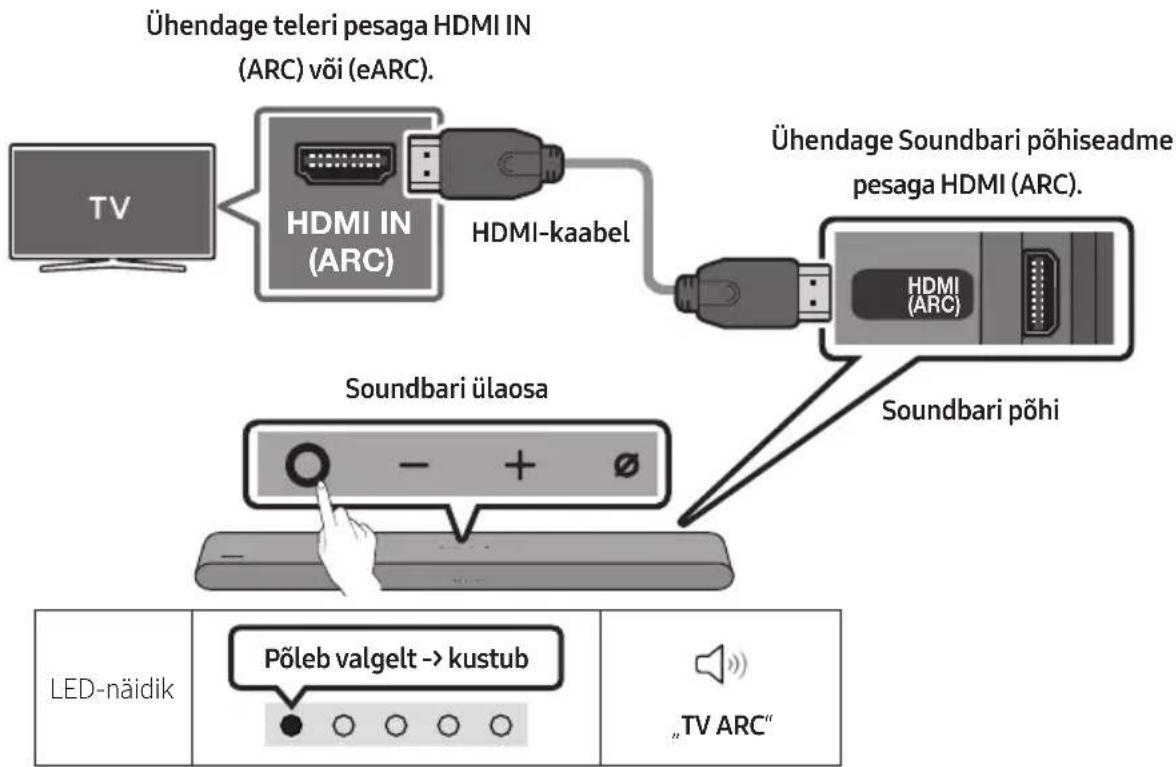

HDMI ARC-i (helitagastuskanal) toega teleri ühendamine ____ 18

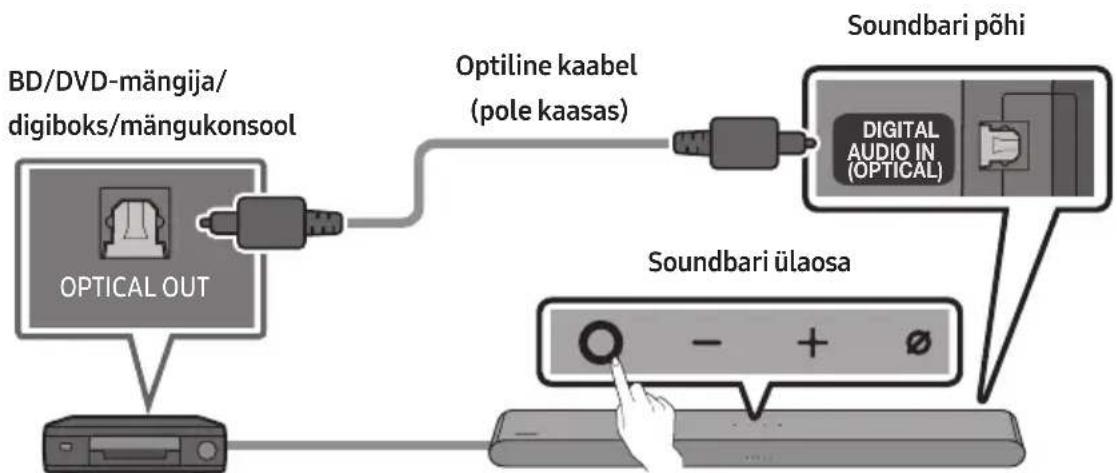

Ühendamine, kasutades optilist kaablit ____ 20

Bluetoothi kaudu ühendamine 21

Wi-Fi teel ühenduse loomine 23

Ühendamine teleriga, mis toetab Dolby Atmos®-t 24

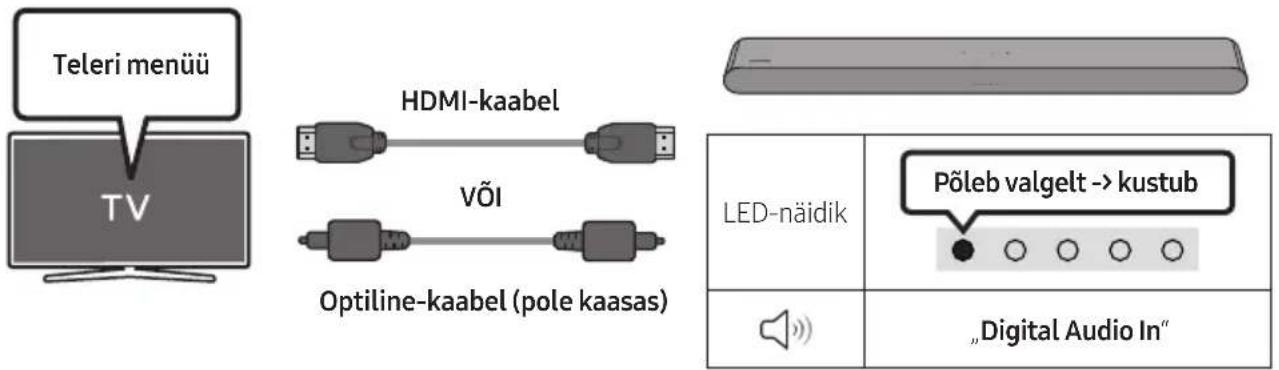

Funktsiooni Q-Symphony kasutamine 26

SpaceFit Sound kasutamine 27

06 Välisseadme ühendamine 28

Ühendamine, kasutades optilist kaablit ____ 28

07 Mobiilseadme ühendamine 29

1.meetod. Bluetoothi kaudu ühendamine 29
2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine ____ 32

Tap Soundi kasutamine ____ 33

08 Ühendammine Apple AirPlay 2 kaudu 34

09 Seinakinnituse paigaldamine 35

Ettevaatusabinõud paigaldamisel 35

Seinakinnituse komponendid ____ 35

10 Soundbari paigaldamine teleri ette 37

11 Tarkvara-Värskendus 38

Automaatne värskendus 38

USB kaudu värskendamine 38

Lähtestamine 39

12 Törkeotsing 40

13 Litsents 42

14 Avatud Lähtekoodi Litsentsi Teatis 43

15 Oluline Teenusega Seotud Märkus 43

16 Tehnilised Andmed ja Teave 44

Tehnilised andmed 44

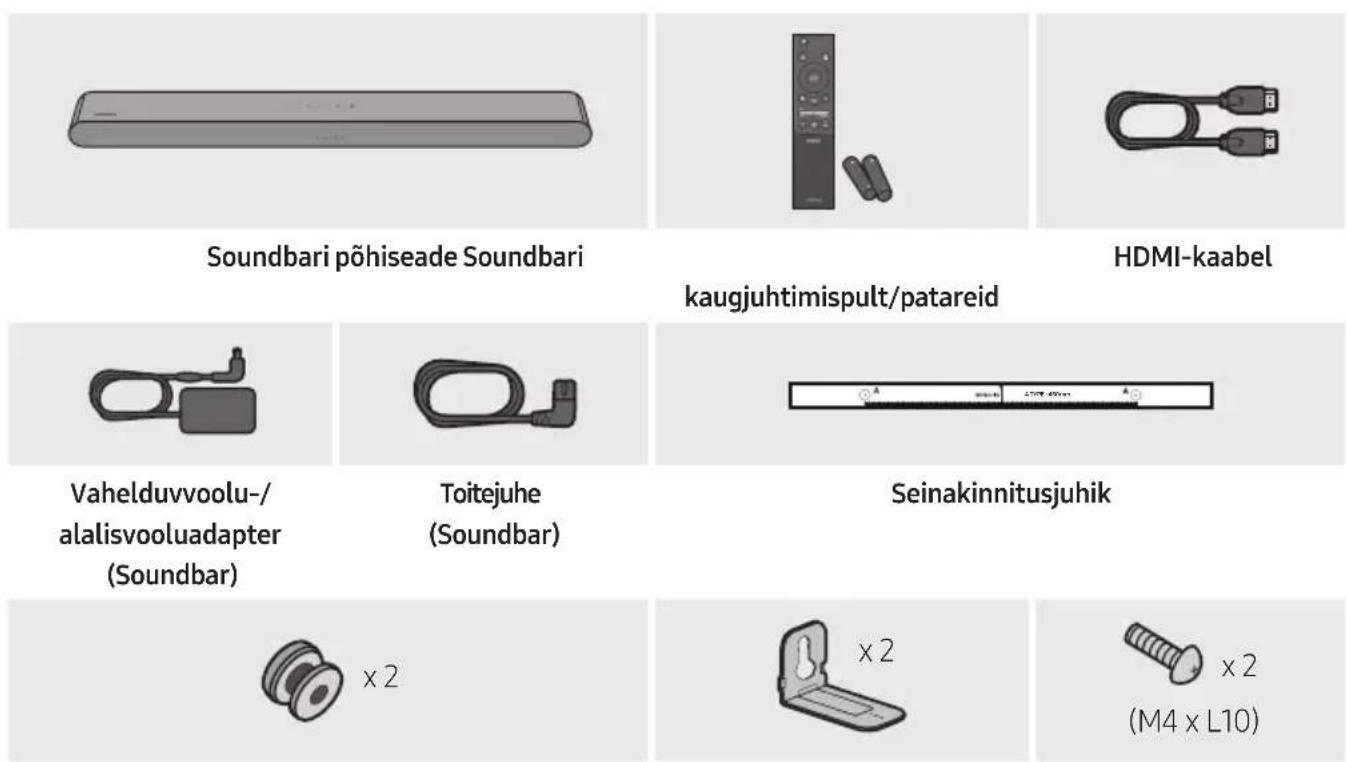

01 KOMPONENTIDE KONTROLLIMINE

Hoidikkruvi Seinakinnituskronstein Kruvi

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme põhjal)
• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.
• Lisateabe saamiseks seinakinnituse kohta vt lk 35.
• Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.
• Tarvikute välimus vöib veidi erineda ülaltoodud joonistest.

02 TOOTE ÜLEVAADE

Soundbari esipaneel / ülemine paneel

1	LED-näidik	LED-näidik vilgub, põleb või muudab värvi vastavalt Soundbari režiimile või olekule.LED-näidiku värv ja põlevate tulede arv tähistavad aktiivset režiimi, nagu on kirjeldatud allpool.
		(AWWD)Valge LED	(HHBH)Valge LED	(SOOH)Mitmevärviline LED	(H2D3)Valge LED	(CCY4)Valge LED
		Mitmevärviline LED lülitub olenevalt režiimist või olekust värvide Valge, Tsüaansiniselt,Roheline, Punane ja Sinine vahel.
2	Nupp Mitufunktsiooni	Vajutage ooterežiimis Soundbari sisselülitamiseks nuppu (Mitu funktsiooni).Vajutage režiimi muutmiseks nuppu (Mitu funktsiooni). Iga kord, kui muudaterežiimi, süttib LED-näidik valgelt ja seejärel kustub.

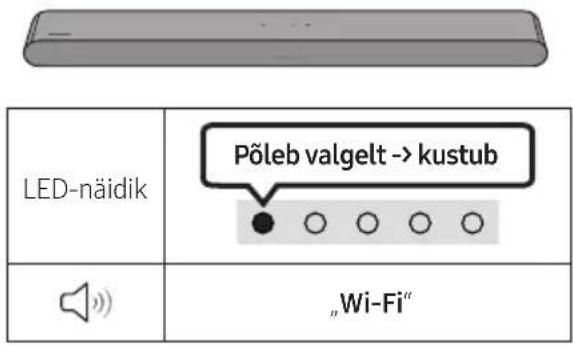

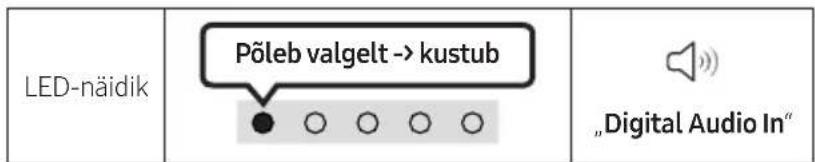

		LED-näidik	Põleb valgelt -> kustub Põleb valgelt -> kustub Põleb valgelt -> kustub

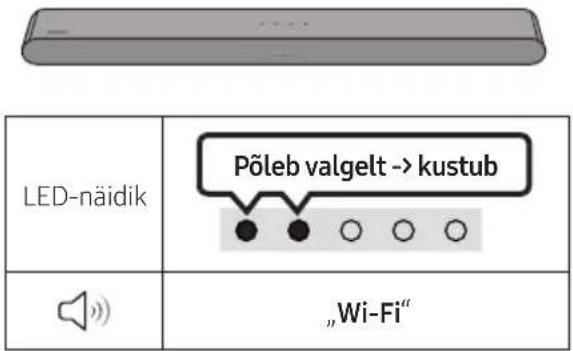

			„Digital Audio In“ või„TV ARC“	„Wi-Fi“		„Bluetooth“
3	NuppHelitugevus	Vajutage helitugevuse reguleerimiseks nuppu - + (Helitugevus).

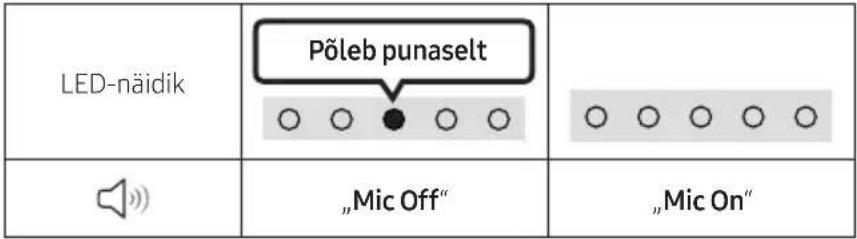

4	Nupp Mikrofon sisse/välja	Vajutage mikrofoni sisse- või väljalülitamiseks nuppu ∅ (Mikrofon sisse/välja). Kui mikrofon on välja lülitatud, süttib punane LED-näidik.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui kuulete heli nii telerist kui ka Soundbarist, avage teleri heli menüü Seaded ja seadke teleri kölar valikule Väline kölar.
• Helitagasiside sisse- ja väljalülitamiseks saate kasutada rakendust SmartThings. Rakenduse SmartThings kasutamise kohta leiate teavet jaotisest „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“.

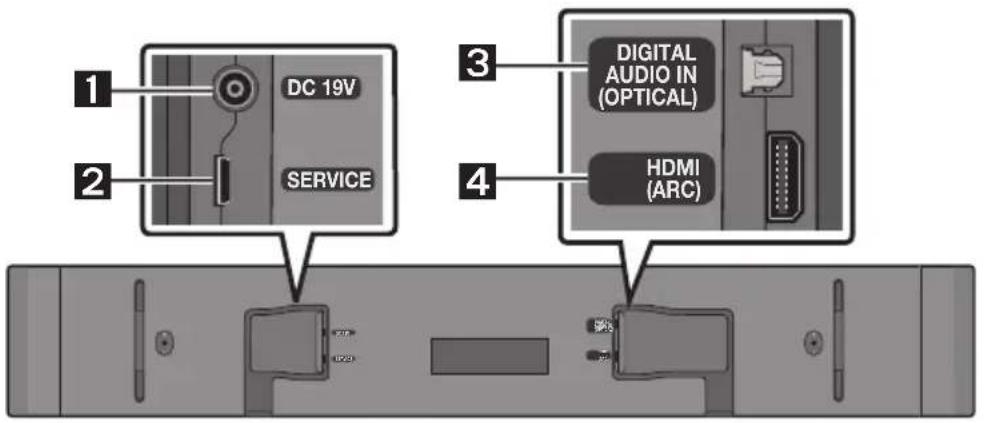

Soundbari alumine paneel

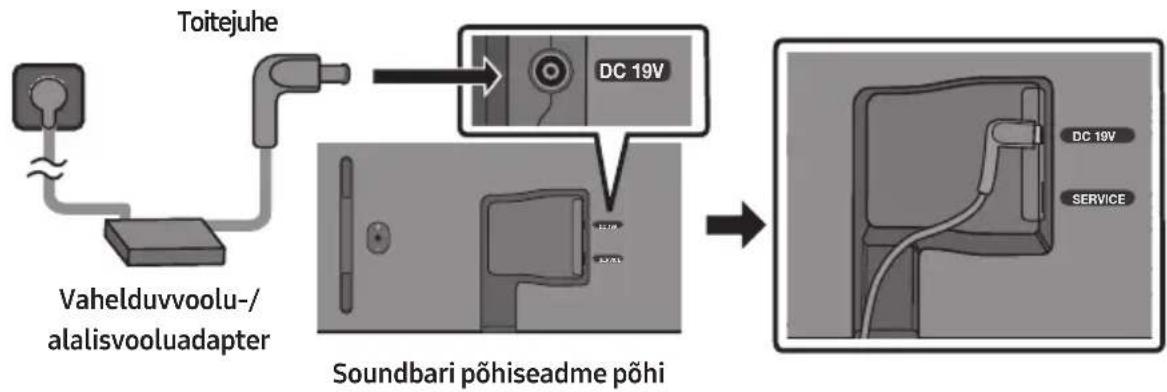

1	DC 19V (Toitesisend)Vahelduv-/alalisvooluadapteriga ühendamiseks. (Vt lk 17)
2	SERVICEToote tarkvara uuendamiseks ühendage USB-mäluseade.
3	DIGITAL AUDIO IN (OPTICAL)Välisseadme digitaalse (optilise) väljundiga ühendamiseks. (Vt lk 28)
4	HDMI (ARC)Teleri HDMI (ARC)-pesaga ühendamiseks. (Vt lk 18)

• Kui eemaldate vahelduvvoolu-/alalisvooluadapteri toitekaabli seinakontaktist, tömmake pistikust. Ärge tömmake juhtmest.
• Ärge ühendage seda seadet ega muid osi vahelduvvoolu pistikupessa enne, kui köigi osade vahelised ühendused on tehtud.

03 KAUGJUHTIMISPULDI KASUTAMINE

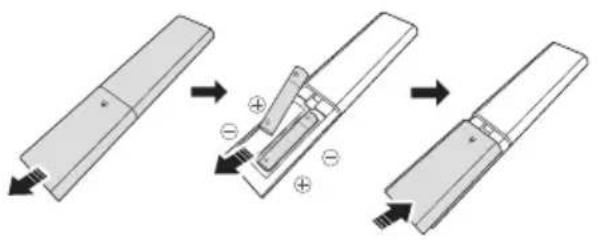

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid)

Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AAA-tüüpi patareid (1,5 V) öige polaarsusega. Lükake tagumine kate oma kohale tagasi.

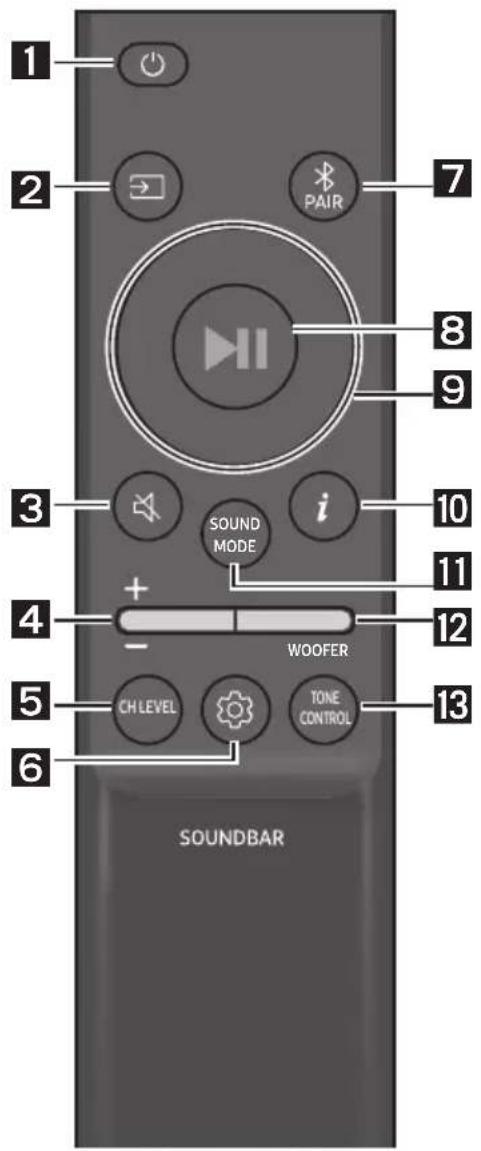

Kuidas kaugjuhtimispulti kasutada?

1

Toide

Heliriba sisse- ja väljalülitamiseks.

• Auto Power Down funktsioon

Seade lülitub automaatselt välja järgmistes olukordades.

- Režiimis „Digital Audio In“ või „TV ARC“ / „Wi-Fi“ / „Bluetooth“, kui 18 minuti jooksul puudub helisignaal.

2

→ (Allikas)

Vajutage heliribaga ühendatud allika valimiseks.

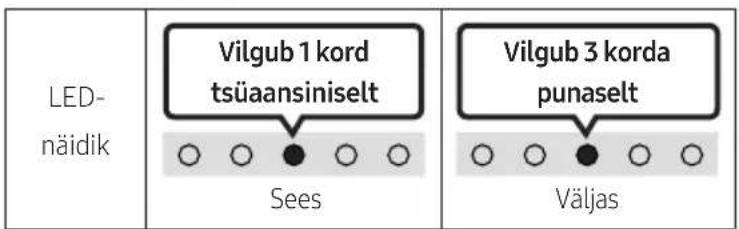

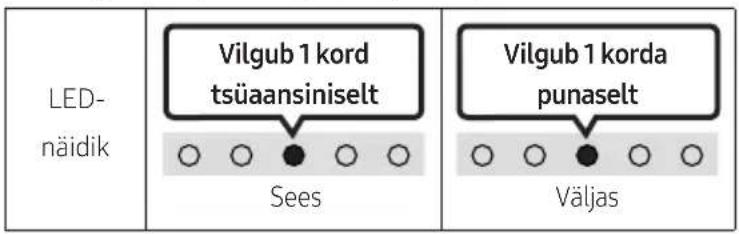

• Heli tagasiside Sees/Väljas

Saate heli tagasiside sisse või välja lülitada. Kui Soundbar on välja lülitatud (ooterežiim), vajutage ja hoidke kaugjuhtimispuldi nuppu → (Allikas) 5 sekundit all.

3	(Vaigistamine)Vajutage heli vaigistamiseks nuppu (Vaigistamine).Vajutage uuesti vaigistuse väljalülitamiseks.
	LED-näidik
4	HelitugevusLiigutage seda nuppu üles või alla helitugevuse reguleerimiseks.
	LED-näidik	Helitugevuse suurendamine	Helitugevuse vähendamine
5	CH LEVELKui vajutate nuppu, saate reguleerida iga kölari helitugevust.
	LED-näidik	Vilgub1kordvalgelt
		„Centre Level“ → „Side Level“
	- Kui tagakõlarid (müükse eraldi) on ühendatud, toetatakse sätet „Rear Level“. Kasutage sätte „RearLevel“ helitugevuse reguleerimiseks vahemikus -6 kuni +6 nuppe Üles/Alla.

6

(Heli juhtimine)

Kui vajutate nuppu, saate määra helifunktsiooni. Soovitud üksust saab kohandada nupuga Üles/Alla. Iga kord, kui režiim muutub, vilgub mitmevärviline LED valgelt.

LED-näidik
	„SpaceFit Sound“ → „Active Voice Amplifier“ → „Voice enhancement“ → „Night mode“ → „Sync“ → „Virtual“

• Vajutage nuppu (Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Vasakule/paremale ning köiki neist saab reguleerida vahemikus -6-+6, kasutades nuppe Üles/Alla. (Jälgige, et helirežiimiks oleks valitud „Standard“.)
• „Voice enhancement“ muudab filmides ja telesaadetes räägitava dialoogi kuulmise lihtsamaks.
• „Night mode“ on optimeeritud öiseks vaatamiseks, kusjuures sätted on reguleeritud nii, et helitugevus väheneb, kuid dialoog on selgelt kuuldav.
• Kui teleri ja Soundbari vaheline heli ei ole sünkroonis, valige heliseadetest suvand „Sync“ ja seadke heliviivitus vahemikku 0–300 ms, kasutades nuppe Üles/Alla.
• Suvandit „Sync“ toetatakse ainult teatud funktsioonide puhul.
• Funktsiooni „Virtual“ saab sisse ja välja lülitada, kasutades nuppe Üles/Alla.

7

Bluetooth PAIR

Saate lülitada Soundbari Bluetoothi kaudu sidumise režiimi.

Kui vajutate seda nuppu, muutub LED-ekraan järgmiselt.

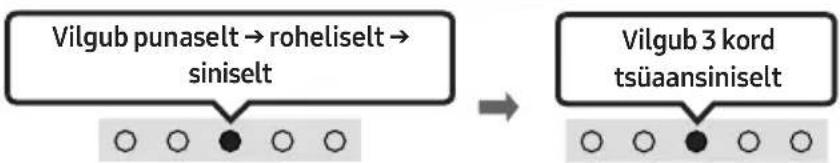

- Kuni sidumine on löppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine.

LED-näidik	Vilgub punaselt → roheliselt → siniseltSidumine →	Vilgub 3 kord tsüaansiniseltÜhendamine valmis
	"Ready to connect via Bluetooth."

8

▶II (Esitamine/Peatamine)

Saate selle nupuga muusika taasesituse peatada või seda jätkata.

9	Üles/Alla/Vasakule/ParemaleVajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seadistada funktsioone.Muusika vahelejätmineVajutage Paremalenuppu, et valida järgmine muusikafail. Vajutage Vasakulenuppu, et validaeelmine muusikafail.ID SETVajutage Ülesja hoidke seda 5 sekundit all, et lõpetada ID SET (kui loote ühendust juhtmevababassikõlari või juhtmevabade tagakõlaritega).
10
11	[CTDA][48VVW]nevärvilineAdaptive SoundAnalüüsib sisu reaalajas ja pakub automaatselt optimaalseid helivalikuid, mis võtavad arvesse sisueripära.DTS Virtual:XIga sisu kaasahaarav 3D-heli.MusicMuudab muusikasisu heli loomulikumaks ja ruumitäitvamaks.GamePakub stereoskoopset heli, et saaksite mängimisel sukelduda otse märulisse.StandardVäljastab originaalheli.
12	WOOFER (BASS) TASELiigutage nuppu üles või alla bassikõlari (bassiheli) taseme reguleerimiseks väärtusele -12 võivahemikus -6 kuni +6. Bassikõlari (bassiheli) helitugevuse seadistamiseks tasemele 0 (vaiketase)vajutage nuppu.
13	TONE CONTROLKui vajutate nuppu, saate reguleerida kõrgete helide või bassihelide helitugevust. Soovitud üksust saabkohandada nupuga Üles/Alla. (Funktsioon on saadaval köigis helirežiimides, v.a „Standard“.)
	LED-näidik	Vilgub 1 kord valgelt○○○○○
		„Treble“ → „Bass“

• Analüüsib välist müra reaalajas Soundbari mängimise ajal, nii et hääl oleks alati selgelt kuulda.
  • Analüüsi ajal andmeid ei salvestata.

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
WOOFER (Üles)	Teleri kaugjuhtimispuldigaSees/Väljas (ooterežiim)	Lk 16
Üles ID SET Lk 13
[82YS]	7 ribaga EQ Lk 12
	Heli tagasiside Sees/Väljas (ooterežiim)	Lk 10

Heliväljundi andmed erinevate heliefektirežiimide puhul

Efekt Sisend		Väljund
		Ainult bassikõlariga	Bassikõlari ja juhtmevaba tagakõlarikomplektiga
Adaptive Sound	2.0 kanalit 5.1 kanalit 7.1 kanalit
	5.1 kanalit 5.1 kanalit 7.1 kanalit
	Dolby Atmos® 5.1 kanalit 7.1 kanalit
DTS Virtual:X	2.0 kanalit 5.1 kanalit 7.1 kanalit
	5.1 kanalit 5.1 kanalit 7.1 kanalit
	Dolby Atmos® 5.1 kanalit 7.1 kanalit
Music	2.0 kanalit 5.1 kanalit 7.1 kanalit
	5.1 kanalit 5.1 kanalit 7.1 kanalit
	Dolby Atmos® 5.1 kanalit 7.1 kanalit
Game	2.0 kanalit 5.1 kanalit 7.1 kanalit
	5.1 kanalit 5.1 kanalit 7.1 kanalit
	Dolby Atmos® 5.1 kanalit 7.1 kanalit
Standard	2.0 kanalit 2.1 kanalit 2.1 kanalit
	5.1 kanalit 5.1 kanalit 5.1kanalit
	Dolby Atmos® 5.1 kanalit 7.1 kanalit

- Samsungi juhtmevaba tagakõlarikomplekti ja bassikõlari saab osta eraldi.

Komplekti või bassikõlari ostmiseks võtke ühendust müüjaga, kellelt ostsite Soundbari.

- Kui sisendallikas on Dolby Atmos®, pakub ainult bassikõlariga seadistus 5.1 kanaliga heli, samas kui bassikõlari ja juhtmevaba tagakõlarikomplektiga seadistus pakub 7.1 kanaliga heli.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth-kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.
• Selle funktsiooni kasutamiseks seadke teleri kölar valikule Väline kölar.

• Tootjad, kes seda funktsiooni toetavad: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Lülitage Soundbar välja.

• Vajutage ja hoidke nuppu WOOFER 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „Off-TV Remote“ (vaikerežiim), „Samsung-TV Remote“, „All-TV Remote“. Iga kord, kui režiim vahetub, muutub ka LED-näidiku olek, nagu allpool näidatud.

Kaugjuhtimispuldi nupp LED-näidik Olek
	„Off-TV Remote“(vaikerežiim)	Teleri kaugjuhtimispuldi keelamine.
	„Samsung-TV Remote“	Samsungi teleri IR-kaugjuhtimispuldi lubamine.
	„All-TV Remote“	Kolmanda poole IR-kaugjuhtimispuldi lubamine.

04 SOUNDBARI ÜHENDAMINE

Elektritoite ühendamine

Kasutage toitekomponente, et ühendada Soundbar pistikupesaga järgmises järjestuses.

• Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme põhjal)
• Esmalt ühendage toitekaabel vahelduvvoolu-/alalisvooluadapteriga. Ühendage vahelduvvoolu-/alalisvooluadapter (koos toitekaabliga) Soundbariga.
• Ühendage toitejuhe pistikupessa.

MÄRKUSED

• Kui lahutate toitejuhtme, kui toode on sisse lülitatud, ja ühendate selle uuesti, lülitub Soundbar automaatselt sisse.
• Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvooluadapteri sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid.

Juhtmevaba tagakõlarikomplekti ja bassikõlarühendamine ühendamine Soundbariga

Minge üle töelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba tagakõlarikomplekti (SWA-9100S või SWA-9200S, müügil eraldi) ja juhtmevaba bassikõlari (SWA-W510, müügil eraldi) Soundbariga.

Ühenduste kohta leiate üksikasjalikku teavet Samsungi juhtmevaba tagakõlarikomplekti ja juhtmevaba bassikõlari kasutusjuhendist.

05 TELERIGA ÜHENDAMINE

HDMI ARC-i (helitagastuskanal) toega teleri ühendamine

ETTEVAATUST!

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada.
• Soovitatav kaabel on High-Speed HDMI Cable with Ethernet.

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.

3. Teleri heli väljastatakse Soundbarist.

4. Kui teleri heli ei väljastata, vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldi nuppu → (Allikas), et valida režiim „Digital Audio In“.

5. Kui heli ei väljastata, kontrollige HDMI-kaabli ühendust uuesti.
6. Kasutage Soundbari helitugevuse muutmiseks teleri kaugjuhtimispuldi helitugevuse nuppe.

MÄRKUSED

• Kui ühendate HDMI ARC-i (helitagastuskanal) toetava teleri Soundbariga HDMI-kaabli kaudu, saate edastada digitaalseid video- ja heliandmeid ilma eraldi optilist kaablit ühendamata.
• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
  • See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.
• Kui edastuse heli on kodeeritud Dolby Digitaliga ja teleri „Digitaalväljundheli vorming“ on valitud PCM, soovitame valida sätteks Dolby Digital. Teleri sätte muutmisel on helikvaliteet parem. („Dolby Digital“ ja „PCM“ võivad olla olenevalt teleri tootjast teleri menüüs teistmoodi nimetatud.)

Ühendamine, kasutades optilist kaablit

Ühendamiseelne kontroll-loend

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need.

1. Kui teler ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja teleri väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.
3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige režiimiks „Digital Audio In“. Seejärel kölab „Digital Audio In“.
4. Teleri heli väljastatakse Soundbarist.

Bluetoothi kaudu ühendamine

Kui Samsungi teler ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Korraga saab ühendada ainult ühe Samsungi teleri.
• Ühendada saab Bluetoothi toetava Samsungi teleri. Kontrollige teleri tehnilisi andmeid.

Bluetoothi kaudu sidumise nupp	LED-näidik
VõIRežiimis „Bluetooth“	Sidumine Ühendamine valmisKuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine. „Ready to connect via Bluetooth.“

1. Valige Samsungi teleris Bluetoothi režiim.

(Nt Avaleht (n)) → Menüü → Seaded (☀) → Köik seaded (☀) → Heli → Heliväljund → Bluetooth Kölarite loend → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

1. Valige teleris kuvatavast loendist „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B".

Saadaoleva Soundbari juures on teleri Bluetooth-seadmete loendis sõnum „Vaja on siduda“ või „Seotud“. Samsungi teleri Soundbariga ühendamiseks valige sõnum ja seejärel looge ühendus.

1. Nüüd kuulete Samsungi teleri heli Soundbarist.

- Kui Soundbaril ja Samsungi teleril on omavaheline ühenduslogi, ühendatakse Soundbar automaatselt, kui selle režiimiks valitakse „Bluetooth“.

Kui seadme ühendamine ebaönnestub

• Kui teil on Samsungi teleri kölarite loendis olemasolev Soundbar (nt [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B), siis kustutage see.
• Seejärel korrake etappe 1–3.

Soundbari ja Samsungi teleri ühenduse katkestamine

Vajutage Soundbari peal nuppu ⚙ (Mitu funktsiooni) või kaugjuhtimispuldil nuppu ➞ (Allikas), et valida muu režiim kui „Bluetooth“.

- Ühenduse katkestamiseks kulub aega, kuna Samsungi teler peab Soundbarilt vastuse saama. (Vajalik aeg võib olenevalt Samsungi teleri mudelist erineda.)

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.
• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.
• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.
– Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.
- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

Wi-Fi teel ühenduse loomine

Ühendamiseelne kontroll-loend

• Wi-Fi ühendus on saadaval ainult Samsung TV korral.
- Kontrollige, kas juhtmeta ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud.
- Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).
- Kui juhtmeta ruuter (Wi-Fi) kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fiühendust luua. Üksikasjalikumat teavet küsige oma Interneti-teenuse pakkujalt.
- Kuna menüüd erinevad olenevalt tootmisaastast, vt oma teleri kasutusjuhendit.
- Teleri ja Soundbari Wi-Fi teel ühendamiseks ühendage juhtmeta ruuteriga esmalt Soundbar. Wi-Fi-ühenduse loomise üksikasju vt lk 32.

1. Lisateavet Soundbari Wi-Fi-võrguga ühendamise kohta vt lk 32, „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“.

2. Seadke teleri menüüs Audio (Heli) sisendallikaks Soundbar.

• Alates aastast 2017 välja antud Samsung TV-d

Avaleht (n) → Menüü → Seaded (☀️) → Köik seaded (☀️) → Heli → Heliväljund → [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)

Ühendamine teleriga, mis toetab Dolby Atmos®-t

Ühendamiseelne kontroll-loend

• Dolby Atmos®-t toetatakse režiimis „TV ARC“ või „Wi-Fi“.
  • Veenduge, et sisu toetaks Dolby Atmos®-t.

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.
3. Teleri heli väljastatakse Soundbarist.

1. Ühendage Soundbar ja teler samasse traadita võrku (Wi-Fi).
2. Teleri heli väljastamiseks valige Soundbar.
3. Teleri heli väljastatakse Soundbarist.

MÄRKUSED

- Funktsiooni Dolby Atmos® konfigureerimine BD-mängijas või muus teleriga ühendatud seadmes.

Avage oma BD-mängija või muu seadme seadete menüüs heliväljundi valikud ja veenduge, et Bitstreami jaoks oleks valitud „No Encoding“. Näiteks Samsungi BD-mängijal valige Peamenüü → Heli → Digitaalne väljund ja siis valige Bitivoog (töötlemata).

• See funktsioon on saadaval mönede Samsungi telerite ja möne Soundbari mudeli puhul.

Funktsiooni Q-Symphony kasutamine

Funktsiooni Q-Symphony puhul sünkroonitakse Soundbar Samsungi teleriga, et väljastada heli optimaalse ruumilise efekti saavutamiseks kahest seadmest. Kui Soundbar on ühendatud, kuvatakse menüü „TV+Soundbar“ teleri menüüs Heliväljund. Valige vastav menüü.

- Teleri menüü näide: TV + [AV] Soundbari seerianimi (HDMI)

- Teleri menüü näide: TV + [AV] Soundbari seerianimi (Wi-Fi)

MÄRKUSED

• See töötab teleri toetatud kodeki alusel.
- See funktsioon on toetatud ainult juhul, kui ühendatud on HDMI-kaabel, optiline kaabel (pole kaasas) või Wi-Fi.
- Kuvatud teade võib teleri mudeliti erineda.
- Veenduge, et teler ja Soundbar oleksid ühendatud samale juhtmevabale marsruuterile või sagedusele.
• See funktsioon on saadaval mönede Samsungi telerite ja möne Soundbari mudeli puhul.

SpaceFit Sound kasutamine

Pakub optimeeritud helikvaliteeti, analüüsides kuulamisruume.

1. meetod. Soundbari kaudu ühenduse loomine

Funktsiooni lubamiseks lülitage Soundbari kaugjuhtimispuldil sisse režiim SpaceFit Sound.

( ⚙️ (Heli juhtimine) → "SpaceFit Sound Off" → ▲ ( Üles ) → "SpaceFit Sound On")

2. meetod. Teleri kaudu ühenduse loomine

Funktsiooni lubamiseks lülitage Samsungi teleri menüüs sisse režiim Kohanduv heli+.

(Avaleht (☐) → Menüü → Seaded (☐) → Köik seaded (☐) → Üldine → Intelligentse režiimi seaded → Kohanduv heli+)

- Soundbari helirežiim muutub automaatselt režiimiks Kohanduv heli+, kui lülitate teleris sisse režiimi Kohanduv heli+.

MÄRKUS

- See funktsioon töötab, kui Soundbar on ühendatud möne Samsungi teleriga.

06 VÄLISSEADME ÜHENDAMINE

Ühendamine, kasutades optilist kaablit

1. Kui välisseade ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja välisseadme väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.
2. Lülitage Soundbar ja välisseade sisse.
3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige režiimiks „Digital Audio In“. Seejärel kõlab „Digital Audio In“.
4. Välisseadme heli väljastatakse Soundbarist.

07 MOBIILSEADME ÜHENDAMINE

1. meetod. Bluetoothi kaudu ühendamine

Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

- Kui Soundbar on seotud Bluetooth-seadme ühendamisel välja lülitatud, siis see lülitub automaatselt sisse.

Esmane ühendus

- Uus Bluetooth-seade peab jääma ühendamisel ühe meetri raadiusesse.

1.

Bluetoothi kaudu sidumise nupp	LED-näidik
VõI Režiimis „Bluetooth“	Vilgub punaselt → roheliselt → siniselt Sidumine Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine.
	„Ready to connect via Bluetooth.“

1. Valige seadmes kuvatavast loendist „[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B“.
2. Esitage Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbariga.

Kui seadmega ühendamine nurjub

• Kui teil on mobiilsideseadme kölarite loendis olemasolev Soundbar (nt [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B), siis kustutage see.
• Korrake etappe 1 ja 2.

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.
• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.
• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.
– Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.
- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).

- Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).

- Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).

- Soundbari ühendamisel Bluetooth-seadmega asetage need teineteisele võimalikult lähedale.

- Mida kaugemal on Soundbar ja Bluetooth-seade teineteisest, seda nõrgem on helikvaliteet. Bluetooth-ühendus võib katkeda, kui seadmed on leviulatusest väljas.

- Bluetooth-ühendus ei pruugi kehva vastuvõtuga piirkondades oodatud viisil toimida.

- Bluetooth-seadmel vöib esineda müra vöi talitlushäireid järgmistes olukordades:

• kui keha puutub kokku Bluetooth-seadmel või Soundbaril oleva signaalivastuvõtjaga;
  – nurkades või lähedalasuvate takistuste olemasolul (sein või eraldaja), kus võib esineda elektrilisi muutusi;
• muude samas sagedusvahemikus töötavate toodete põhjustatud raadiosidehäirete tõttu (meditsiiniseadmed, mikrolaineahjud ja juhtmevabad LAN-seadmed);
• takistused, nagu uksed ja seinad, võivad helikvaliteeti mõjutada, isegi kui seadmed asuvad leviulatuses.

- Pange tähele, et Soundbari ei saa Bluetooth-funktsiooni kasutamise ajal teiste Bluetooth-seadmetega siduda.

- See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

- Ühendus Soundbariga katkestatakse.

- Kui Soundbar on ühendatud Bluetooth-seadmega, vilgub mitmevärviline LED-näidik Soundbaril „Punaselt“ kolm korda.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage Soundbari peal nuppu ⚙ (Mitu funktsiooni) või kaugjuhtimispuldil nuppu ➞ (Allikas), et valida muu režiim kui „Bluetooth“.

- Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
