Rebel 35 - Porszívó DIRT DEVIL - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen Rebel 35 DIRT DEVIL PDF formátumban.
| Porszívó, tasak nélküli | Porszívó (tasak nélküli) |
| Márka | Dirt Devil |
| Modell | Rebel 35 (DD2425) |
| Tápfeszültség | 220-240 V ~, 50/60 Hz |
| Névleges teljesítmény | 700 W |
| Portartály kapacitása | 2,7 L |
| Tömeg | 4,9 kg |
| Tápkábel hossza | 6,0 m |
| Motorvédő szűrő | Mosható, rendszeresen tisztítandó |
| Levegőkimeneti szűrő | Mosható, óvatosan kefélendő |
| Tartozékok | Váltható kefe, szőnyeg- és padlószőnyeg kefe, 3 az 1-ben rés, tömlő, teleszkópos cső |
| Teljesítményszabályozás | Folyamatos beállítású kerék |
| Másodlagos levegőszabályozó | Igen, a szőnyegen való tapadás csökkentésére |
| Automatikus kábelfeltekercselő | Igen, nyomógomb |
| Parkoló pozíció | Igen, hátsó horony függőleges tároláshoz |
| Porgyűjtő jelző | Igen, tisztítási/ürítési jelzőfény |
| Rendeltetés | Kemény padlók és szőnyegek/tapéták, háztartási használatra |
| Opcionális tartozékok | Parketta kefe, mini turbókefe, midi turbókefe, hosszú rugalmas rés, kemény padló kefe, szőnyeg- és padlószőnyeg kefe, szűrőkészlet |
| Garancia | Jogi garancia az EU 2011/83 irányelv szerint |
| Gyártó | Royal Appliance International GmbH, Németország |
Gyakran ismételt kérdések - Rebel 35 DIRT DEVIL
Felhasználói kérdések a következőről Rebel 35 DIRT DEVIL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Porszívó PDF formátumban ingyenesen! Találja meg kézikönyvét Rebel 35 - DIRT DEVIL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Rebel 35 márka DIRT DEVIL.
HASZNÁLATI ÚTMUTATÓ Rebel 35 DIRT DEVIL
HU Használati utasítás | Porzsák nélküli padló porszívó | 61
** A külföldröl kezdeményezett hívás díja az érintett külföldi szolgáltató árlistája és az adott időpontban érvényes díjszabása szerint.
TR
Örülünk, hogy egy Dirt-Devil termék megvásárlása mellett döntött. Köszönjük a vásárlását és kívánjuk, hogy sok öröme legyen a készülékkel!
A termékhez további információkat a jelen használati utasításban és a www.dirtdevil.de internetes oldalon talál. Szervizcsapatunk a 2. oldalon található kapcsolat adatok alatt érhető el.

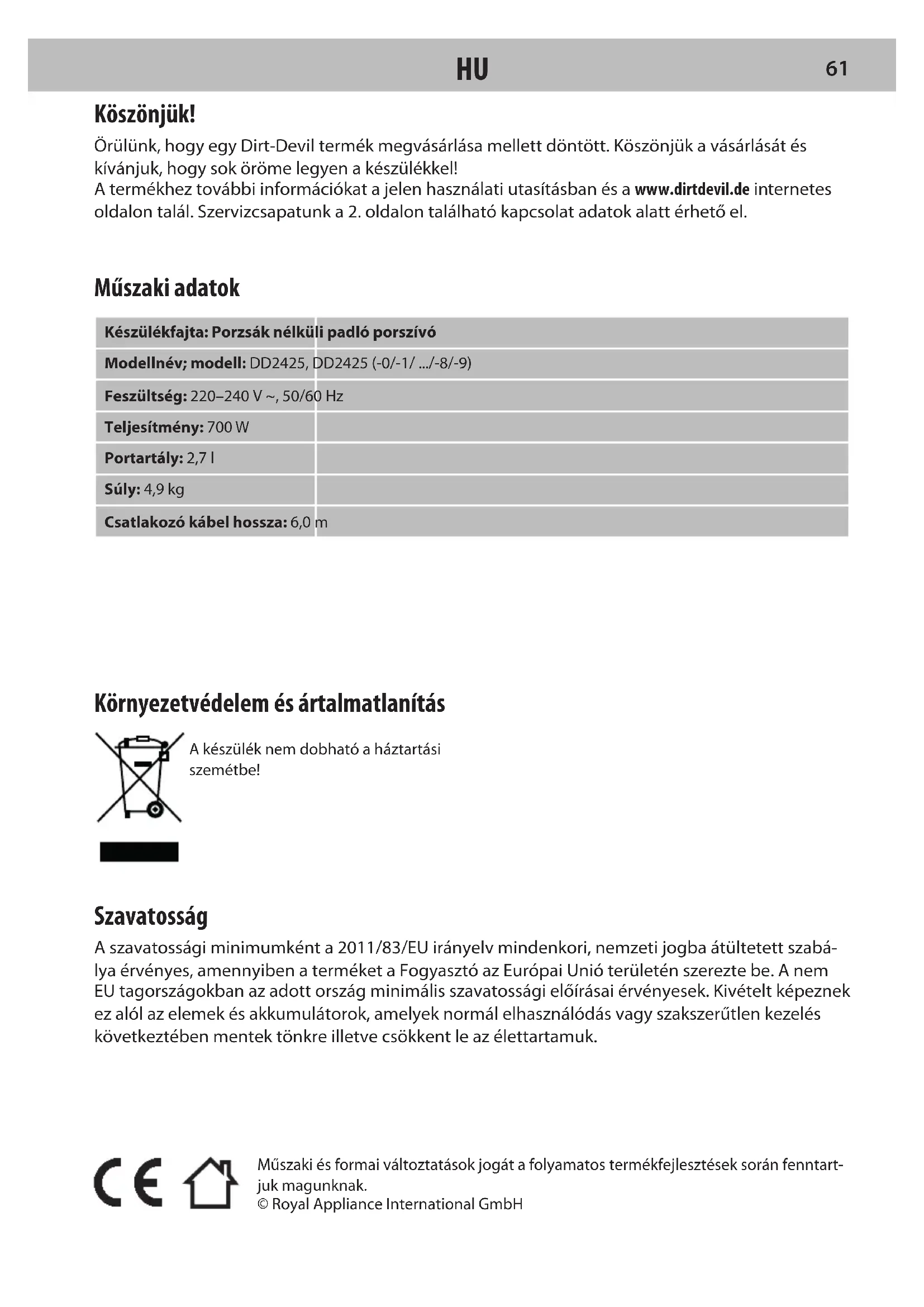

Műszaki adatok
| Készülékfajta: Porzsák nélküli padló porszívó | |
| Modellnév; modell: DD2425, DD2425 (-0/-1/ .../-8/-9) | |
| Feszültség: 220–240 V ~, 50/60 Hz | |
| Teljesítmény: 700 W | |
| Portartály: 2,7 l | |
| Súly: 4,9 kg | |
| Csatlakozó kábel hossza: 6,0 m |
Környezetvédelem és ártalmatlanítás
A készülék nem dobható a háztartási szemétbe!
Szavatosság
A szavatossági minimumként a 2011/83/EU irányelyv mindenkori, nemzeti jogba átültetett szabálya érvényes, amennyiben a terméket a Fogyasztó az Európai Unió területén szerezte be. A nem EU tagországokban az adott ország minimális szavatossági előírásai érvényesek. Kivételt képeznek ez alól az elemek és akkumulátorok, amelyek normal elhasználódás vagy szakszerűtlen kezelés következtében mentek tönkre illetve csökkent le az élettartamuk.
BIZTONSÁGI ELŐÍRÁSOK
a használati utasításhoz
Csak akkor kezdjen dolgozni a készülékkel, ha már végig elolvasta a használati utasítást. Jól őrizze meg a használati utasítást. Amennyiben továbbadja a készüléket, a használati utasítást is adja át. A használati utasítás be nem tartása súlyos sérülésekhez vagy a készülék károsodásához vezethet. Nem vállalunk felelősséget azokért a károkért, amelyek a használati utasítás be nem tartásából keletkeztek.
Ezen a fejezeten kívüli tudnivalókat az aláb-biakkal jelöltük:
FIGYELMEZTETÉS!
Az egészségét fenyegető veszélyekre figyelmeztet és mutatja a lehetséges sérülések kockázatait.
FIGYELEM!
A készüléket vagy más tárgyakat fenyegető veszélyekre hívja fel a figyelmet.
MEGJEGYZÉS
Kiemeli a tanácsokat és tudnivalókat.
Ezt a használati utasítást bármikor letöltheti az internetes oldalunkról: www.dirtdevil.de
személyek bizonyos csoportjaihoz
Ezeket a készülékeket csak 8 évnél idősebb gyermekek kezelhetik és csökkentett fizikai, érzékelési vagy szellemi képességű vagy szükséges tapasztalattal és / vagy tudással nem rendelkező személyek csak felügyelet mellett, a biztonságos kezelésre
való kioktatás és a veszélyek megismerése után használhatják.
A tisztítást és a felhasználói karban-tartást nem végezhetik gyermekek, fe-lügyelet nélkül. Gyermekeknek a készülék-kel játszani tilos.
A csomagolóanyagokkal és kisebb tartozékaival nem szabad játszani. Fulladásveszély.
A 8 évnél fiatalabb gyermekeket a készüléktől és a csatlakozó kábeltől távol kell tartani, ameddig a készülék bekapcsolva van és a villamos hálózathoz csatlakozik.
az áramellátáshoz
A készülék elektromos árammal működik. Ilyenkor fennáll az áramütés veszélye. Ezért ügyeljen a következőkre:
Soha ne merítse vízbe vagy más folyadékba a készüléket.
Ha a csatlakozó kábelt az aljzatból ki akarja húzni, mindig közvetlenül a dugót fogja meg. Soha ne húzza ki a dugót a csatlakozó kábelnél fogva.
- Ügyeljen arra, hogy a csatlakozó kábel ne törjön meg, ne csípődjön be, ne hajtsanak át rajta vagy ne érintkezhessen hőforrásokkal.
Használat előtt ellenőrizze a csatlakozóhibás készülék esetén
kábel sértetlenségét. Soha ne használjon egy csatlakozó kábelt, amelynek csatlakozó- ja vagy kábele megrongálódott.
Mielőtt megkezdené a készülék tisztítását vagy karbantartását, biztosítsa, hogy a készülék kikapcsolt állapotban legyen és a csatlakozó kábel ne legyen csatlakoztatva.
a forgó kefehengerhez
A kefehenger a turbó fejben magas fordulat-számmal forog. Ez emberekre, állatokra és tárgyakra különböző veszélyek forrása lehet:
Amennyiben a készülék vagy a csatlakozó kábel megsérült, a veszély elkerülése érdekében a gyártóval, annak vevőszolgálatával, vagy egy hasonló szakképzettséggel rendelkező személlyel ki kell cseréltetni.
Adja le javításra a hibás készüléket egy jogosultsággal rendelkező szakvállalatnak vagy a Dirt-Devil vevőszolgálatánál >„International Services“ 2. oldalon.
Sohase használjon meghibásodott készüléket vagy egy meghibásodott csatlakozó kábelt.
Soha ne használja emberek, állatok vagy rendeltetésszerű használathoz
növények porszívózásához. Tartsa távol a testrészeket és a ruhadarabokat a működő készülék mozgó részeitől és nyílásaitól. El- lenkező esetben ezeket a kefehenger behúz- hatja és sérülést okozhat.
A készülék csak a háztartásban használható. Ipari célú használatra nem alkalmas. Használja a készüléket kizárólag kevésbé szenynyezett, száraz kemény padlók, szőnyegek vagy garnitúrák tisztításához. Minden más
Mielőtt a padlótisztító fejet lehúzza vagjellegű használat nem rendeltetésszerűnek feldugja valamint kinyitja vagy tisztítja, kap- minősül és tilos. csolja ki a készüléket.
Ne tolja át kábelek, vezetékek felett, mert a forgó kefehengerbe ezek belegabalyodhatnak és ezáltal megsérülhetnek.
Tartsa távol a forgó kefehengert minden érzékeny felülettől. Ellenkező esetben ezek károsodhatnak. Tartsa be a gyártók tisztításra és ápolásra vonatkozó utasításait.
Tartsa ugyanúgy távol a forgó kefehen-gert függönyöktól, hosszú rojtoktól és ha-sonló tárgyaktól. Ezeket a tárgyakat a kefe behúzhatja és károsíthatja.
Különösen tilos:
Az alábbiak porszívózása
— emberek, állatok, növények vagy az emberi testen található ruhadarabok
→ Sérülés kockázata magas!
– izzó hamu, égő cigarette, gyufa, és könnyen gyulladó anyagok → Tüzveszély!
— víz és egyéb más folyadékok
→ Rövidzárlat veszély!
- toner por (lézernyomtatóból, másológépból, stb.)
→ Tüz- és robbanásveszély!
A használat
– robbanásveszélyes vagy gyúlékony anyagok közelében
→ Tűz- és robbanásveszély!
- aszabadban
→ A készülék esőtől és szennyeződéstől tönkre mehet!
- nem eredeti tartozékok
→ Készülék biztonságának korlátozása!
Sajátkezű javítási beavatkozások
→ Sérülésveszély és az ingyenes pótlásra való igény megszűnése!
a hulladékba helyezésről
Az elhasználódott készüléket a környezetvédelmi előírásoknak megfelelően és a leírt módon helyezze a hulladékba, >„Környezetvédelem és ártalmatlanítás“ 61. oldalon.
Előkészületek
Készülék megismerése
- ábra: ① Portartályfedél kioldó gomb; ② Portartály; ③ Szívótömlő kireteszelő gomb; ④ Portartály fedél; ⑤ Portartály fogantyú; ⑥ Portartály kioldó gomb; ⑦ Kábel feltekercselő gomb; ⑧ Parkoló tartó; ⑨ Kifújó szűrő fedél; ⑩ Csatlakozó kábel; ⑪ BE/KI kapcsoló; ⑫ Szívótömlő rögzítőfüllel a tartozékokhoz; ⑬ Fogantyú; ⑭ Falslevegő szabályzó; ⑮ Teleszkópcső; ⑯ Szívótömlő csatlakozás; ⑰ Teleszkópcső reteszelés; ⑱ Átkapcsolható padlótisztító fej; ⑲ Padlószönyeg tisztító fej; ⑳ 3 az 1-ben kombinált fej Tartozékok (opcionális):
Ⓐ Parkettatisztító fej; Ⓑ Mini turbófej
Kicsomagolás és szerelés
1 Vizsgálja át, hogy hiánytalanul megvan-e minden. Amennyiben szállításból eredő sérülést észlel, forduljon haladéktalanul az eladóhoz. 2 Csatlakoztassa egymáshoz a szívótömlőt és a készüléket (2 .ábra). 3 Csatlakoztassa a szívótömlőt a teleszkópcsőre és állítsa be a teleszkópcső hosszát (3 .ábra). 4 Csatlakoztassa egymáshoz a teleszkópcsövet és az átkapcsolható padlótisztító fejet (4 .ábra). 5 Biztosítsa, hogy a falslevegő szabályzó (1 /15 .ábra) teljesen be legyen zárva.
Tartozékok használata
FIGYELEM!
Kemény padlónál az átkapcsolható padlótisztító fejet (1 / 19. ábra) csak kimozgatott kefével használja (10. ábra), mert ellenkező esetben a keménypadló megsérülhet.
FIGYELEM!
Biztosítsa, hogy a turbófej alkalmazásakor (1 /B ábra) a forgó kefével való tisztítás ne okozza a tisztítandó felület károsodását.
MEGJEGYZÉS:
A padlószönyeg tisztító fej (1/19. ábra) speciálisan szönyegekhez fejlesztett fej, amely különösen mélyre ható tisztításra képes. A felépítésénél fogva erősen feltapadhat a szönyegre. Ez a feltapadás a falslevegő szabályzóval (1/14. ábra) csökkenthető.
A padlószönyeg tisztító fejet ne használja kemény padlókhoz, mert a kemény padló megsérülhet.
MEGJEGYZÉS:
A szívófejeket igény esetén a teleszkópcső nélkül is használhatja. Ehhez dugja a szükséges tartozékot a fogantyúra (9. ábra).
① Dugja a szükséges tartozékot a fogantyúra vagy a teleszkópcsőre (9. ábra). ② Biztosítsa, hogy a tartozék jól rögzítve legyen. → A készülék csatlakoztatható.
A készülék csatlakoztatása
FIGYELEM!
Amennyiben a piros jelölés (6 /① . ábra) látszik, a kábelfeltekercselő gomb megnyomásával húzza vissza a csatlakozó kábelt a sárga jelölésig (6 /② . ábra) (7 . ábra). Ellenkező esetben a csatlakozó kábel megsérülhet.
① Húzza ki a kábelt a készülékből (5. ábra). ② Dugja a csatlakozót egy aljzatba.
Porszívózás
Rugalmas porszívózás
① Csatlakoztassa a használni kívánt tartozékot. >„Tartozékok használata“ 65. oldalon. ② Csatlakoztassa a készüléket >„A készülék csatlakoztatása“ 65. oldalon. ③ A készülék bekapcsolásához nyomja meg a BE-/KI-gombot (8 . ábra). → A készülék teljes szívási teljesítménnyel dolgozik. Rugalmas porszívózás ④ Állítsa be a kívánt szívási teljesítményt a teljesítményszabályzón (11. ábra) és porszívózzon. ⑤ A készülék kikapcsolásához nyomja meg ismét a BE/ KI-kapcsolót (8 ábra). → A készülék kikapcsol. ⑥ Zárja be a falslevegő szabályzót (1 /13 ábra), hogy a készülék a következő bekapcsolás után ismét teljes szívási teljesítménnyel dolgozzon.
Szívási teljesítmény szabályozása
① A szívási teljesítmény csökkentéséhez forgassa lefelé a teljesítményszabályzót (11. ábra). ② A szívási teljesítmény növeléséhez, forgassa felfelé a teljesítményszabályzót (11. ábra).
Készülék tárolása
MEGJEGYZÉS:
Használja igény szerint a rögzítő fület a szívótöm- lön (1/12. ábra) a tartozékok beakasztásához.
① Kapcsolja ki a készüléket és húzza ki a csatlakozódugót az aljzatból. ② Nyomja meg a kábelfeltekercselő gombot addig (1/7 ábra), amíg a feltekercselő kábelt teljesen behúzza (7. ábra).
3 Akassza be a teleszkópcsőre vagy a fogantyúra csatlakozó padló vagy parketta tisztító fejet a parkoló tartóba (1/9 ábra) (12. ábra).
A készülék karbantartása
Portároló tartály kiürítése
① Kapcsolja ki a készüléket és húzza ki a csatlakozó-dugót az aljzatból. ② Nyomja meg a portartály ki-oldó gombot (1/6. ábra) és vegye ki a portartályt a készülékből (13. ábra). ③ Tartsa a portartályt mé-lyen egy szemétgyűjtő vödörbe, és nyomja meg az ürítő gombot (14. ábra). ④ Dobja a portartály tartalmát egy szemétgyűjtő vödörbe. Óvatosan ütögesse meg a portartályt a szennyeződések eltávolításához.
5 Zárja le a kiürített portartályt. 6 Helyezze vissza a portartályt a tartójába a készülékben, amíg az hallhatóan a helyére bepattan.
A leválasztó és a motorvédő szűrő tisztítása
MEGJEGYZÉS:
Hogy a szívási teljesítmény megmaradjon, a készüléket, a leválasztót és a motorvédő szűrőt rendszeresen kell tisztítani. Legkésőbb akkor ürítse és tisztítsa ki a portartályt, amikor világítani kezd a tisztítás-/ürítésjelző (13. ábra).
① Vegye ki a portartályt a készülékből, >„Portároló tartály kiürítése“ 66. oldalon. ② Nyomja meg a felső portartályfedél kioldó gombot ( 1 / ①. ábra). ③ Vegye ki a motorvédő szűrőt (15. ábra). ④ Vegye ki a leválasztót a leválasztó fedéllel együtt a portartályból (16. ábra). ⑤ Reteszelje ki a leválasztó fedelet (17. ábra). ⑥ Vegye le a leválasztó fedelet (18. ábra). ⑦ Vegye ki a leválasztót és helyezze a tartalmát egy szemétgyűjtő vödörbe (19. ábra). ⑧ Tisztítsa meg a motorvédő szűrőt és a leválasztót alaposan folyó vízzel. ⑨ Hagyja a megtisztított alkatrészeket legalább 24 órát teljesen megszáradni. ⑩ Helyezze a leválasztó fedelet a leválasztóba (19. ábra). ⑪ Helyezze viszsza a leválasztót a leválasztó fedéllel együtt a portartályba (20. ábra). ⑫ Helyezze vissza a motorvédő szűrőt a portartályba (21. ábra). ⑬ Zárja le a portartály fedelet. ⑭ Helyezze vissza a portartályt a készülék korpuszban lévő tartójába. A portartálynak jól érezhetően be kell pattanni a helyére.
Kifújó szűrő tisztítása
FIGYELEM!
A kifújó szűrő finom lamellái nagyon érzékenyek. Soha ne tisztítsa a lamellákat vízzel és használjon a tisztításhoz kizárólag puha kefét.
MEGJEGYZÉS:
Sérült, elszíneződött vagy eldeformálódott kifújó szűrőt cserélje ki.
① Nyomja meg a kifújó szűrő fedelének kioldó gombját és hajtsa le hátrafelé (22. ábra). ② Húzza ki a kifújó szűrót a rögzítójénél fogva (23. ábra). ③ Óvatosan ütögesse ki a port a szűrőből. ④ Tisztítsa meg a kifújó szűrót óvatosan egy puha kefével. ⑤ Helyezze vissza a kifújó szűrót a készülék korpuszban lévő tartójába (23. ábra). ⑥ Helyezze vissza a kifújó szűrő fedelét. ⑦ Reteszelje a kifújó szűrő fedelet a fedél elforgatásával az órajárásával azonos irányba.
Mini turbófej tisztítása
① Húzza le a mini turbófejet a fogantyúról illetve a teleszkópcsőről. ② Forgassa a biztosító gyűrűt az óra járásával ellenkező irányba (24.ábra). ③ Billentse fel óvatosan a mini turbófej házának felső részét (25. ábra). ④ Kézzel tisztítsa meg alaposan a kefét. Makacs szennyeződések esetén használjon óvatosan egy csipeszt vagy egy ollót (26. ábra). ⑤ Helyezze a ház felső részét a ház alsó részének 4 bütykére és billentse rá óvatosan a ház felső részét. ⑥ Forgassa a biztosító gyűrűt az óra járásának megfelelően.
Tartozékok
- Szűrő szett (1 kettős-motorvédő szűrő, 1 kifújó szűrő) – 2225001 (27. ábra/A)
- Szűrőegység (szűrőszita, szűrőcsésze) – 2210005 (27. ábra/B)
- 1 Parkettatisztító kefe – M203-5 (27. ábra/C)(*)
- 1 Mini turbófej „Fellino“ – M219 (27.ábra/F)(*)
- 1 Midi turbófej – M221 (27. ábra/G)(*)
- 1 Hosszú, rugalmas fugatisztító fej – M232 (27. ábra/H)(*)
- 1 Kemény padló tisztító fej – M236-1 (27. ábra/D)(*)
- 1 Padlószönyeg tisztító fej - M242 (27. ábra/E)(*)
(*) opcionális
Hibaelhárítás
Mielött a kapcsolatot a vevőszolgálatunkkal felveszi vagy a készüléket a Dirt-Devil vevőszolgálathoz küldi, a weboldalunk szerviz részén sok kiegészítő tudnivalót talál a megoldáshoz és a hibaelhárításhoz.
Mielött hibakeresésbe kezdene, kapcsolja ki a készüléket. Sohase használjon hibás készüléket!
