Produkto tipas	Dulkių siurblys be maišelio (traukiamas)
Prekės ženklas	Dirt Devil
Modelis	Rebel 35 (DD2425)
Maitinimo įtampa	220-240 V ~, 50/60 Hz
Nominali galia	700 W
Dulkių talpos tūris	2,7 L
Svoris	4,9 kg
Maitinimo laido ilgis	6,0 m
Variklio apsaugos filtras	Skalbiamas, reguliariai valomas
Oro išleidimo filtras	Skalbiamas, atsargiai šepetėliuojamas
Pridedami priedai	Perjungiamas šepetys, šepetys kilimams ir kilimėliams, 3 viename antgalis, lanksti žarna, teleskopinis vamzdis
Galios reguliavimas	Nepertraukiamo reguliavimo rankenėlė
Antrinio oro reguliatorius	Taip, siekiant sumažinti sukibimą ant kilimo
Automatinis laido įvyniotuvas	Taip, mygtukas
Parkavimo padėtis	Taip, galinė įpjova vertikaliam laikymui
Dulkių ištuštinimo indikatorius	Taip, valymo/ištuštinimo lemputė
Paskirtis	Kietos grindys ir kilimai/kilimėliai sausi, naudojimas namuose
Papildomi priedai	Parketo šepetys, mini turbo šepetys, filtrų rinkinys
Garantija	Teisinė garantija pagal ES direktyvą 2011/83
Gamintojas	Royal Appliance International GmbH, Vokietija

Dažnai užduodami klausimai - Rebel 35 DIRT DEVIL

Kaip ištuštinti mano Dirt Devil Rebel 35 dulkių talpą?

Norėdami ištuštinti dulkių talpą, paspauskite talpos atblokavimo mygtuką (1 pav./⑥) ir išimkite ją. Atidarykite dangtį virš šiukšliadėžės, išpilkite turinį, tada uždarykite ir įstatykite atgal, kol išgirsite spragtelėjimą.

Kaip išvalyti variklio apsaugos filtrą?

Išimkite dulkių talpą, tada paspauskite dangčio atblokavimo mygtuką (1 pav./①). Išimkite variklio apsaugos filtrą (15 pav.) ir nuplaukite jį po tekančiu vandeniu. Leiskite visiškai išdžiūti mažiausiai 24 valandas prieš įdedant atgal.

Ką daryti, jei siurbimo galia sumažėja?

Pirmiausia patikrinkite, ar dulkių talpa pilna ar filtras užsiteršęs. Ištuštinkite talpą ir išvalykite variklio apsaugos filtrą bei separatorių. Taip pat įsitikinkite, kad jokia kliūtis neužkimš lanksčios žarnos ar šepečio.

Kaip naudoti papildomą turbo šepetį?

Pritvirtinkite mini turbo šepetį (1 pav./B) tiesiai prie rankenos ar teleskopinio vamzdžio. Įsitikinkite, kad paviršius atlaiko besisukantį šepetį. Reguliariai valykite šepetį atidarydami korpusą (pasukite fiksatorių priešinga kryptimi) ir pašalinkite susivėlusius plaukus ar siūlus.

Ar galiu šiuo siurbliu siurbti skysčius?

Ne, šis siurblys skirtas tik sausam valymui. Niekada nesiurbkite vandens, skysčių ar karštų pelenų, nes tai gali sukelti trumpąjį jungimą ar gaisrą.

Kaip reguliuoti teleskopinio vamzdžio ilgį?

Norėdami reguliuoti ilgį, pastumkite teleskopinio vamzdžio fiksatorių (1 pav./17) ir traukite arba stumkite abi vamzdžio dalis iki norimo ilgio. Atleiskite fiksatorių, kad užfiksuotumėte.

Ką daryti, jei maitinimo laidas neįsitraukia tinkamai?

Įsitikinkite, kad laidas yra visiškai išvyniotas prieš jį įtraukiant. Jei matoma raudona žymė, patraukite šiek tiek daugiau iki geltonos žymės, tada paspauskite įvyniotuvą (1 pav./⑦), kad įtrauktumėte laidą. Venkite jėgos.

Kaip pakeisti oro išleidimo filtrą?

Paspauskite oro išleidimo filtro dangčio atblokavimo mygtuką (22 pav.), atlenkite dangtį, tada išimkite seną filtrą traukdami už fiksatoriaus. Pakeiskite jį nauju filtru (ref. 2225001) ir uždėkite dangtį sukdami pagal laikrodžio rodyklę.

Kokie papildomi priedai yra prieinami?

Papildomi priedai apima: parketo šepetį (M203-5), mini turbo šepetį (M219), midi turbo šepetį (M221), ilgą lankstų antgalį (M232), kietų grindų šepetį (M236-1) ir kilimų ir kilimėlių šepetį (M242).

Ar šis siurblys tinka kietoms grindims ir kilimams?

Taip, jis tiekiamas su perjungiamu šepečiu (1 pav./18), kuris leidžia perjungti tarp kietų grindų ir kilimų. Naudokite tinkamą padėtį, kad nepažeistumėte paviršių. Kilimų ir kilimėlių šepetys (1 pav./19) idealiai tinka giluminiam kilimų valymui.

NAUDOJIMO INSTRUKCIJA Rebel 35 DIRT DEVIL

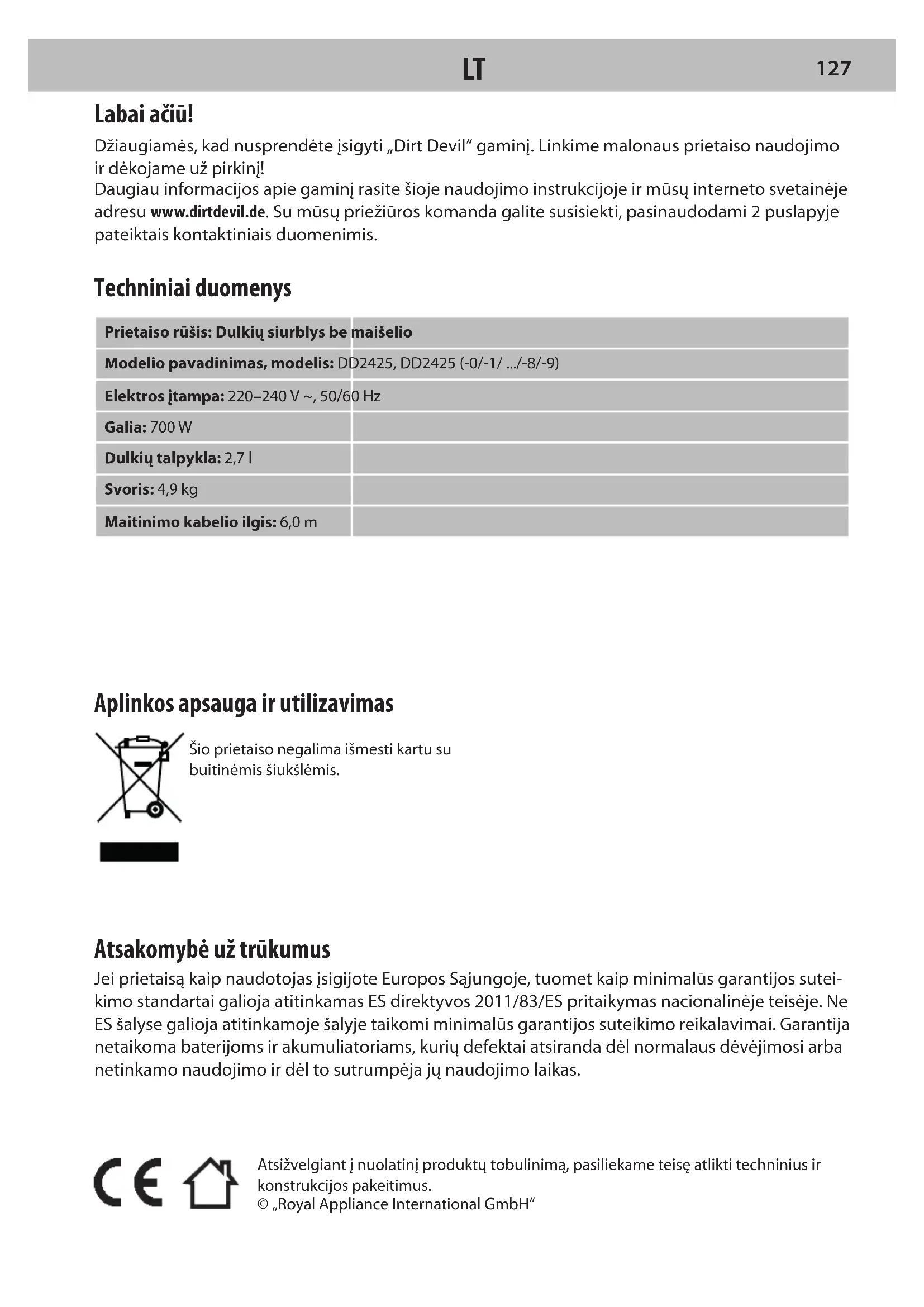

LT Naudojimo instrukcija | Dulkių siurblys be maišelio | 127

** skambinant telefonu iš užsienio, kaina pri- klauso nuo tos šalies ryšio paslaugų teikėjo taikomų mokesčių ir galiojančių įkainių.

LV

Džiaugiamės, kad nusprendėte įsigyti „Dirt Devil“ gaminį. Linkime malonaus prietaiso naudojimo ir dėkojame už pirkinį!

Daugiau informacijos apie gamini rasite šioje naudojimo instrukcijoje ir mūsų interneto svetainėje adresu www.dirtdevil.de. Su mūsų priežiūros komanda galite susisiekti, pasinaudodami 2 puslapyje pateiktais kontaktiniais duomenimis.

Techniniai duomenys

Prietaiso rūšis: Dulkių siurblys be maišelio

Modelio pavadinimas, modelis: DD2425, DD2425 (-0/-1/ .../-8/-9)

Elektros įtampa: 220–240 V ~, 50/60 Hz

Galia: 700 W

Dulkių talpykla: 2,7 l

Svoris: 4,9 kg

Maitinimo kabelio ilgis: 6,0 m

Aplinkos apsauga ir utilizavimas

Šio prietaiso negalima išmesti kartu su buitinėmis šiukšlėmis.

Atsakomybė už trūkumus

Jei prietaisą kaip naudotojas įsigijote Europos Sajungoje, tuomet kaip minimalūs garantijos suteikimo standartai galioja atitinkamas ES direktyvos 2011/83/ES pritaikymas nacionalinėje teisėje. Ne ES šalyse galioja atitinkamoje šalyje taikomi minimalūs garantijos suteikimo reikalavimai. Garantija netaikoma baterijoms ir akumuliatoriams, kurių defektai atsiranda dėl normalaus dévėjimosi arba netinkamo naudojimo ir dėl to sutrumpėja jų naudojimo laikas.

SAUGOS NURODYMAI

Naudojimo instrukcija

Prieš pradėdami naudoti prietaisą, per- skaitykite visą naudojimo instrukciją. Rū- pestingai saugokite naudojimo instrukciją. Jei prietaisą norėsite perduoti trečiajam asmeniui, pridėkite ir naudojimo instrukciją. Neatsižvelgus į šią naudojimą instrukciją, galimi sunkūs sužalojimai arba prietaiso gedimai. Neatsakome už gedimus, kilusius dėl to, jei nebuvo atsižvelgta į šią instrukciją. Svarbūs nurodymai, kurie yra ne šiame sky- riuje, pažymėti, kaip nurodyta toliau:

¡SPÈJIMAS!

Įspėja apie pavojus jūsų sveikatai ir parodo galimas susižalojimo rizikas.

DÈMESIO!

Nurodo galimas grèsmes prietaisui arba kitiems daiktams.

NURODYMAS

Pabrežia patarimus ir informacija.

Šią naudojimo instrukciją bet kada galite parsisiųsti iš mūsų interneto svetainės:

www.dirtdevil.de

Tam tikroms asmenų grupėms

Vaikai nuo 8 metų amžiaus bei asmenys su ribotais fiziniais, jutiminiais ar protiniais gebėjimais arba jei trūksta patirties ir (arba) žinių šiuos prietaisus gali naudoti tik tuomet, jei jie prižiūrimi arba buvo instruktuoti apie saugų prietaiso naudojimą ir suprato galimų pavojų riziką.

Neprižiūrimiems vaikams neleidžiama prietaiso valyti ir techniškai prižiūrėti. Draudžiama vaikams žaisti su prietaisu.
Negalima žaisti su pakuotės medžiago- mis ir mažomis dalimis. Kyla pavojus uždusti.
Jaunesniems nei 8 metų vaikams negalima leisti artintis prie prietaiso ir maitinimo kabelio, kol prietaisas jjungtas, prijungtas prie sieninio elektros lizdo arba vėsta.

Elektros srovės tiekimas

Prietaisas maitinamas elektros srove. Kyla pavojus patirti elektros smūgj.

Todėl atsižvelkite į toliau pateiktus punktus.

• Prietaiso niekada nenardinkite j vandenj ar kitus skysčius.
  Jeigu maitinimo kabelj norite atjungti nuo sieninio elektros lizdo, visada traukite už paties kištuko. Niekada netraukite už maitinimo kabelio.
  Užtikrinkite, kad maitinimo kabelis nebūtų sulenktas, prispaustas, pervažiuotas ir nesiliestų prie šilumos šaltinio.

Prieš naudodami patikrinkite, ar maiti-dinti, juos turi pakeisti gamintojas, jo klientu nimo kabelis neapgadintas. Niekada nenau-dokite maitinimo kabelio, jei kištukas arba kabelis apgadinti. aptarnavimo tarnybos darbuotojas ar kitas panašios kvalifikacijos asmuo, kad būtų išvengta pavojų.
Prieš pradėdami prietaiso valymo arba priežiūros darbus įsitikinkite, kad prietaisas išjungtas ir maitinimo kabelis neprijungtas.
- dinti, juos turi pakeisti gamintojas, jo klientų aptarnavimo tarnybos darbuotojas ar kitas panašios kvalifikacijos asmuo, kad būtų išvengta pavojų.

Besisukantis šepetinis velenas

Šepetinis velenas sukasi dideliu greičiu. Todėl gali kilti įvairių toliau nurodytų pavojų žmonėms, gyvūnams ir daiktams.

Niekada nesiurbkite žmonių, gyvūnų ar augalų. Kūno dalis ir drabužius laikykite atokiai nuo veikiančio prietaiso judančių dalių ir angų. Kitaip jie gali būti įtraukti ir jūs galite patirti sužalojimų.
Išjunkite prietaisą prieš nuimdami arba uždėdami grindų antgalį, prieš jį atidarydami arba valydami.
Nevažiuokite per laidus, linijas ar kitus daiktus, nes jie gali įsipainioti į besisukantį šepetinį veleną ir bus sugadinti.
Besisukantį šepetinį veleną laikykite atokiai nuo visų jautrių paviršių. Kitaip jie gali būti sugadinti. Laikykitės gamintojo pateiktų valymo ir priežiūros nurodymų.
Besisukantį šepetinį veleną laikykite atokiai ir nuo uždangų, užuolaidų, ilgų kutų ir panašių daiktų. Šie daiktai gali būti įtraukti ir sugadinti.

Veiksmai prietaisui sugedus

Jei prietaisas arba maitinimo kabelis apga-

Sugedusj prietaisą atiduokite remontuoti įgaliotai specializuotai įmonei arba „Dirt Devil“ klientų aptarnavimo tarnybai >„International Services“ 2 p..
Niekada nenaudokite sugedusio prieta- so arba maitinimo kabelio.

Naudojimas pagal paskirti

Prietaisas gali būti naudojamas tik buityje. Jis nėra skirtas komerciniam naudojimui. Prietaisą naudokite tik šiek tiek nešvarioms, sausoms kietosioms grindims, kilimams ar garnitūrui valyti. Bet koks kitoks naudojimas

ayra naudojimas ne pagal paskirti ir yra draudžiamas.

Ypač draudžiama

Siurbti:

- žmones, gyvūnus, augalus ar ant kūno dalių esančius drabužius

→ didelis pavojus susižeisti!

- rusenančius pelenus, degančias cigarettes, degtukus ir lengvai užsiliepsnojančias medžiagas

→ gali kilti gaisras!

– vandenj ir kitus skysčius

→ gali įvykti trumpasis jungimas!

– dažomuosius miltelius (skirtus lazeriniam spausdintuvui, kopijavimo aparatui ir t. t.)

→ gali kilti gaisras ir jvykti sprogimas!

Naudojant:

– netoli sprogių ar lengvai užsiliepsnojančių medžiagų

→ gali kilti gaisras ir jvykti sprogimas!

- lauke

→ gali sugesti dėl lietaus ir nešvarumų!

– neoriginalūspriedai

→ sumažina prietaiso saugą!

Savarankiškasremontavimas

→ kyla pavojus susižeisti ir neteksite teisės reikalauti nemokamo keitimo!

Utilizavimas

Baigę naudoti, prietaisą utilizuokite nekenkdami aplinkai ir taip, kaip aprašyta, >„Aplinkos apsauga ir utilizavimas“ 127 p..

Paruošiamieji darbai

Prietaiso dalys

1 pav.:① Dulkių talpos dangtelio fiksatorius;
② Dulkių talpa; ③ Siurbimo žarnos fiksatorius;
④ Dulkių talpos dangtelis; ⑤ Dulkių talpos rankena;
⑥ Dulkių talpos fiksatorius; ⑦ Kabelio suvyniojimo mygtukas; ⑧ Stovėjimo laikiklis; ⑨ Oro išpūtimo fil- tro dangtelis; ⑩ Maitinimo kabelis; ⑪ J./ IŠJ. mygtu- kas; ⑫ Siurbimo žarna su laikikliu priedams; ⑬, Ran- kena; ⑭ Papildomo oro reguliatorius; ⑮ Teleskopinis vamzdis; ⑯ Siurbimo žarnos jungtis; ⑰ Teleskopinio vamzdžio fiksatorius; ⑱ Perjungiamas grindų antgal- lis; ⑲ Antgalis kiliminei dangai; ⑳ 3in1 kombinuo- tasis antgalis

Priedai (papildomai):

Ⓐ Parketo antgalis; Ⓑ Mini turboantgalis

Išpakavimas ir montavimas

① Išpakavę patikrinkite, ar ko nors netrūksta. Jei pastebėtumėte transportuojant padarytą žalą arba ko nors trūktų, nedelsdami kreipkitės i savo prekybininką. ② Prijunkite siurbimo žarną prie prietaiso (2 pav.).
③ Paskui prijunkite siurbimo žarną prie teleskopinio vamzdžio ir nustatykite teleskopinio vamzdžio ilgį (3 pav.). ④ Prie teleskopinio vamzdžio prijunkite perjungiamą grindų antgalį (4 pav.). ⑤ Įsitikinkite, kad papildomo oro reguliatorius (1/15 pav.) visiškai uždarytas.

Priedų naudojimas

DÈMESIO!

Kietoms grindims naudokite perjungiamą grindų antgalį ( 1 /18 pav.) tik su ištrauktu šepečiu (10 pav.), kitaip kietos grindys gali būti apgadintos.

DÈMESIO!

Naudodami turboantgalj (1/B pav.) isitikinkite, kad besisukantis šepetys neapgadins pagrindo.

NURODYMAS:

Antgalis kiliminei dangai (Pav. 1 /19) – specialiai kilimams sukurtas, ypač giliai veikiantis antgalis. Dėl savo konstrukcijos jis gali tvirtai prikibti prie kilimo. Šį sukibimą galima sumažinti pasinaudojus papildomo oro reguliatoriumi (Pav. 1 /14). Nenaudokite kiliminei dangai skirto antgalio kietoms grindims, nes galite jas pažeisti.

NURODYMAS:

Galite siurbimo antgalj naudoti ir be teleskopinio vamzdžio. Tam prijunkite pageidaujamą priedą tiesiai prie rankenos (9 pav.).

① Prijunkite pageidaujamą priedą prie rankenos arba prie teleskopinio vamzdžio (9 pav.). ② Įsiti-kinkite, kad priedas tvirtai laikosi. → Galima jjungti prietaisą.

Prietaiso jjungimas

DÈMESIO!

Jei matoma raudona žyma (6/① pav.), įtraukite maitinimo kabelį, pasinaudodami kabelio suvyniojimo mygtuku, atgal iki geltonos žymos (6/② pav.) (7 pav.). Kitaip galimas maitinimo kabelio apgadinimas.

① Ištraukite kabeli iš prietaiso (5 pav.). ② Ikiškite kištuką i sieninį elektros lizdą.

Dulkių siurbimas

Lankstus siurbimas

① Prijunkite pageidaujamą priedą >„Priedų naudojimas“ 131 p.. ② Jjunkite prietaisą >„Prietaiso jungimas“ 131 p.. ③ Norėdami jungti prietaisą, paspauskite jungimo ir išjungimo mygtuką (8 pav.). → Prietaisas siurbia visa siurbimo galia. ④ Galios regulatoriumi nustatykite pageidaujamą siurbimo galią (Pav. 11) ir siurbkite.. ⑤ Norėdami išjungti prietaisą, dar kartą paspauskite jungimo ir išjungimo mygtuką (8 pav.). → Prietaisas išsijungia. ⑥ Uždarykite papildomo oro reguliatorių (1/15 pav.), kad kitą kartą siurbiant prietaisas veiktų maksimalia siurbimo galia.

Siurbimo galios reguliavimas

① Norėdami sumažinti siurbimo galią, prisukite galios reguliatorių (Pav. 11). ② Norėdami padidinti siurbimo galią, atsukite galios reguliatorių (Pav. 11).

Prietaiso pastatymas

NURODYMAS:

Kad prikabintumėte priedus, jei reikia, pasinaudokite siurbimo žarnos laikikliu (Pav. 1/13).

① Išjunkite prietaisą ir iš sieninio maitinimo lizdo ištraukite kištuką. ② Spauskite kabelio suvyniojimo mygtuką (1 /⑦ pav.), kol kabelis bus visiškai įtrauktas (7 pav.). ③ Pakabinkite su teleskopiniu vamzdžiu arba rankena sujungtą grindų arba parketo antgalį ant stovėjimo laikiklio (1 /⑧ pav.) (12 pav.).

Prietaiso priežiūra

Dulkių talpyklos ištuštinimas

① Išjunkite prietaisą ir iš sieninio maitinimo lizdo ištraukite kištuką. ② Paspauskite dulkių talpyklos fiksatorių (1/6 pav.) ir išimkite dulkių talpyklą iš jos skyriaus (13 pav.). ③ Laikydami dulkių talpyklą virš šiukšlių kibiro, atblokuokite dulkių talpyklą (14 pav.).
④ Dulkių talpyklos turinį išmeskite į šiukšlių kibirą. Lengvai papurtykite dulkių talpyklą, kad iš jos iškristų nešvarumai. ⑤ Uždarykite ištuštintą dulkių talpyklą. ⑥ Vėl įstatykite dulkių talpyklą į jos skyrių prietaise, kad užsifiksuotų.

Separatoriaus ir filtro valymas

NURODYMAS:

Kad prietaisas visada veiktų visa galia, reikia regulariai valyti prietaisą, separatorių ir apsauginį variklio filtrą. Dulkių talpą tuštinkite ir valykite kai tik užsidega valymo/ ištuštinimo indikatorius (Pav. 13).

① Išimkite dulkių talpyklą iš prietaiso, >„Dulkių talpyklos ištuštinimas“ 132 p.. ② Paspauskite viršutinį dulkių talpos fiksatorių (Pav. 1 / ①). ③ Nuimkite apsauginį variklio filtrą (16 pav.). ④ Išimkite iš dulkių talpos separatorių ir separatoriaus dangtelį (Pav. 16). ⑤ Atfiksuokite separatoriaus dangtelį (Pav. 17). ⑥ Nuimkite separatoriaus dangtelį (18 pav.). ⑦ Išimkite separatorių ir išmeskite jo turi-nį į šiukšlių kibirą (19 pav.). ⑧ Kruopščiai išvalyki-te apsauginį variklio filtrą ir separatorių tekančiu van-deniu. ⑨ Išvalytas dalis džiovinkite mažiausiai 24 valandas, kad visiškai išdžiūtų. ⑩ ⑪ Įstatykite į separa-torių separatoriaus dangtelį (Pav. 19). ⑪ Separatorių su separatoriaus dangteliu į statykite į dulkių talpyklą (20 pav.). ⑫ Įstatykite apsauginį variklio filtrą į dulkių talpyklą (21 pav.). ⑬ Uždarykite dulkių talpos dang- telį. ⑭ Įstatykite dulkių talpyklą atgal į jos skyrių pri-e-taiso korpuse. Dulkių talpykla turi užsifiksuoti.

Oro išpūtimo filtro valymas

DÈMESIO!

Plonos oro išpūtimo filtro plokštelės yra jautrios. Niekada nevalykite plokštelių vandeniu, naudoki-te tik minkštą šepetį.

NURODYMAS:

Jei filtras apgadintas, prarado spalvą arba formą, pakeiskite jį nauju.

① Paspauskite mygtuką, kad atfiksuotumėte išpučiamo filtro dangtelį ir atlenkite jį (Pav. 22). ② Traukdami už fiksatoriaus, išimkite oro išpūtimo filtrą (23 pav.). ③ Atsargiai išpurtykite oro išpūtimo filtrą. ④ Atsargiai išvalykite oro išpūtimo filtrą minkštu šepečiu. ⑤ Įstatykite oro išpūtimo filtrą į jo skyrių prietaise (23 pav.). ⑥ Vėl uždėkite oro išpūtimo filtro dangtelį. ⑦ Užfiksuokite oro išpūtimo filtro dangtelį, sukdami pagal laikrodžio rodyklę.

Mini turboantgalio valymas

① Nutraukite mini turboantgalj nuo rankenos arba teleskopinio vamzdžio. ② Sukite apsauginj žiedą prieš laikrodžio rodyklę (Pav.24).alio dalj (25 pav.).
④ Kruopščiai rankomis išvalykite šepetį. Prilipusius nešvarumus atsargiai pašalinkite pincetu arba žnyplėmis (26 pav.). ⑤ Padėkite viršutinę korpuso dalį ant 4 apatinės korpuso dalies iškyšų ir atsargiai pastuksenkite viršutinę korpuso dalį (27 pav.). ⑥ Sukite apsauginį žiedą pagal laikrodžio rodyklę.

Priedai

• Filtrų rinkinys (1 variklio apsauginis filtras, 1 išpūtimo filtras) – 2225001 (Pav.27/A)
• Filtro dalis (filtro sietas, filtro indas) – 2210005 (Pav. 27/B)
• 1 parketo šepetys – M203-5 (Pav.27 /C)(*)
• 1 mini turbo šepetys – M219 (Pav. 27 /F)(*)
• 1 midi turbo šepetys – M221 (Pav. 27 /G)(*)
• 1 ilgas, lankstus plyšių antgalis – M232 (Pav.27 /H) (*)
• 1 kietų grindų antgalis – M236-1 (Pav. 27/D)(*)
• 1 antgalis kiliminei dangai – M242 (Pav. 27 /E)(*)
  (*) pasirinktinai

Problemų pašalinimas

Prieš skambindami mūsų klientų aptarnavimo tarnybai arba prieš siųsdami prietaisą „Dirt Devil“ klientų aptarnavimo tarnybai, pirmiausia peržiūrėkite mūsų interneto svetainėje esantį žinyną, kuriame pateikta daug papildomų nurodymų, kaip rasti problemas ir jas šalinti.

Prieš pradėdami ieškoti problemos, išjunkite prietaisą. Niekada nenaudokite sugedusio prietaiso.
