Rebel 35 - Tolmuimeja DIRT DEVIL - Tasuta kasutusjuhend

Toote tüüp	Ilma kottita kelktolmuimeja
Bränd	Dirt Devil
Mudel	Rebel 35 (DD2425)
Toitepinge	220-240 V ~, 50/60 Hz
Nimivõimsus	700 W
Tolmumahuti maht	2,7 L
Kaal	4,9 kg
Toitejuhtme pikkus	6,0 m
Mootori kaitsefilter	Pestav, korrapäraselt puhastatav
Väljundõhu filter	Pestav, õrnalt harjatav
Kaasasolevad tarvikud	Lülitatav hari, vaipade hari, 3-in-1 otsik, painduv voolik, teleskooptoru
Võimsuse reguleerimine	Pideva reguleerimise nupp
Sekundaarne õhuregulaator	Jah, et vähendada haarduvust vaibal
Automaatne juhtme kerija	Jah, nupuvajutusega
Parkimisasend	Jah, tagumine sälk vertikaalseks hoiustamiseks
Tolmutühjenduse indikaator	Jah, puhastus-/tühjendustuli
Kasutusotstarve	Kõvad põrandad ja kuivad vaibad/vaibad, kodune kasutamine
Valikulised tarvikud	Parketihari, miniturbo hari, filtrite komplekt
Garantii	Seaduslik garantii vastavalt EL direktiivile 2011/83
Tootja	Royal Appliance International GmbH, Saksamaa

Korduma kippuvad küsimused - Rebel 35 DIRT DEVIL

Kuidas tühjendada oma Dirt Devil Rebel 35 tolmumahutit ?

Tolmumahuti tühjendamiseks vajutage mahuti lukustuse vabastamiseks (Joon. 1/⑥) ja eemaldage see. Avage kaas prügikasti kohal, tühjendage sisu, seejärel sulgege ja pange tagasi kuni klõpsuni.

Kuidas puhastada mootori kaitsefiltrit ?

Eemaldage tolmumahuti, seejärel vajutage kaane lukustuse vabastust (Joon. 1/①). Võtke välja mootori kaitsefilter (Joon. 15) ja loputage seda jooksva vee all. Laske täielikult kuivada vähemalt 24 tundi enne tagasi paigaldamist.

Mida teha, kui imemisvõimsus väheneb ?

Kontrollige esmalt, kas tolmumahuti on täis või filter ummistunud. Tühjendage mahuti ja puhastage mootori kaitsefilter ja eraldaja. Veenduge ka, et voolik või hari ei oleks ummistunud.

Kuidas kasutada valikulist turbo harja ?

Kinnitage mini turbo hari (Joon. 1/B) otse käepidemele või teleskooptoru külge. Veenduge, et pind talub pöörlevat harja. Puhastage harja regulaarselt, avades korpuse (keerake hoidik vastupidises suunas) ja eemaldage sisse takerdunud karvad või niidid.

Kas ma saan selle tolmuimejaga vedelikke imeda ?

Ei, see tolmuimeja on mõeldud üksnes kuivpuhastuseks. Ärge kunagi imege vett, vedelikke ega kuuma tuhka, kuna see võib põhjustada lühise või tulekahju.

Kuidas reguleerida teleskooptoru pikkust ?

Pikkuse reguleerimiseks libistage teleskooptoru lukustus (Joon. 1/17) ja tõmmake või lükake kaks toruosa soovitud pikkuseni. Vabastage lukustus, et fikseerida.

Mida teha, kui toitejuhe ei tõmbu korralikult sisse ?

Veenduge, et juhe on enne sissetõmbamist täielikult välja keeratud. Kui punane märk on nähtav, tõmmake veidi edasi kuni kollase märgini, seejärel vajutage juhtme kerijat (Joon. 1/⑦) juhtme sisse tõmbamiseks. Ärge kasutage jõudu.

Kuidas vahetada väljundõhu filtrit ?

Vajutage kaane lukustuse vabastusnuppu väljundõhu filtril (Joon. 22), keerake kaas lahti, seejärel eemaldage vana filter, tõmmates lukustust. Asendage see uue filtriga (ref. 2225001) ja pange kaas tagasi, keerates päripäeva.

Millised valikulised tarvikud on saadaval ?

Valikulised tarvikud hõlmavad: parketihari (M203-5), mini turbo hari (M219), midi turbo hari (M221), pikk painduv otsik (M232), kõva põranda hari (M236-1) ja vaiba hari (M242).

Kas see tolmuimeja sobib kõvadele põrandatele ja vaipadele ?

Jah, sellega on kaasas lülitatav hari (Joon. 1/18), mis võimaldab lülituda kõvade põrandate ja vaipade vahel. Kasutage sobivat asendit, et mitte kahjustada pindu. Vaipade hari (Joon. 1/19) on ideaalne vaipade süvapuhastuseks.

KASUTUSJUHEND Rebel 35 DIRT DEVIL

** kõnede maksumus välismaalt oleneb vastava teenusepakkuja tasudest ning kehtivatest tariifidest.

SI

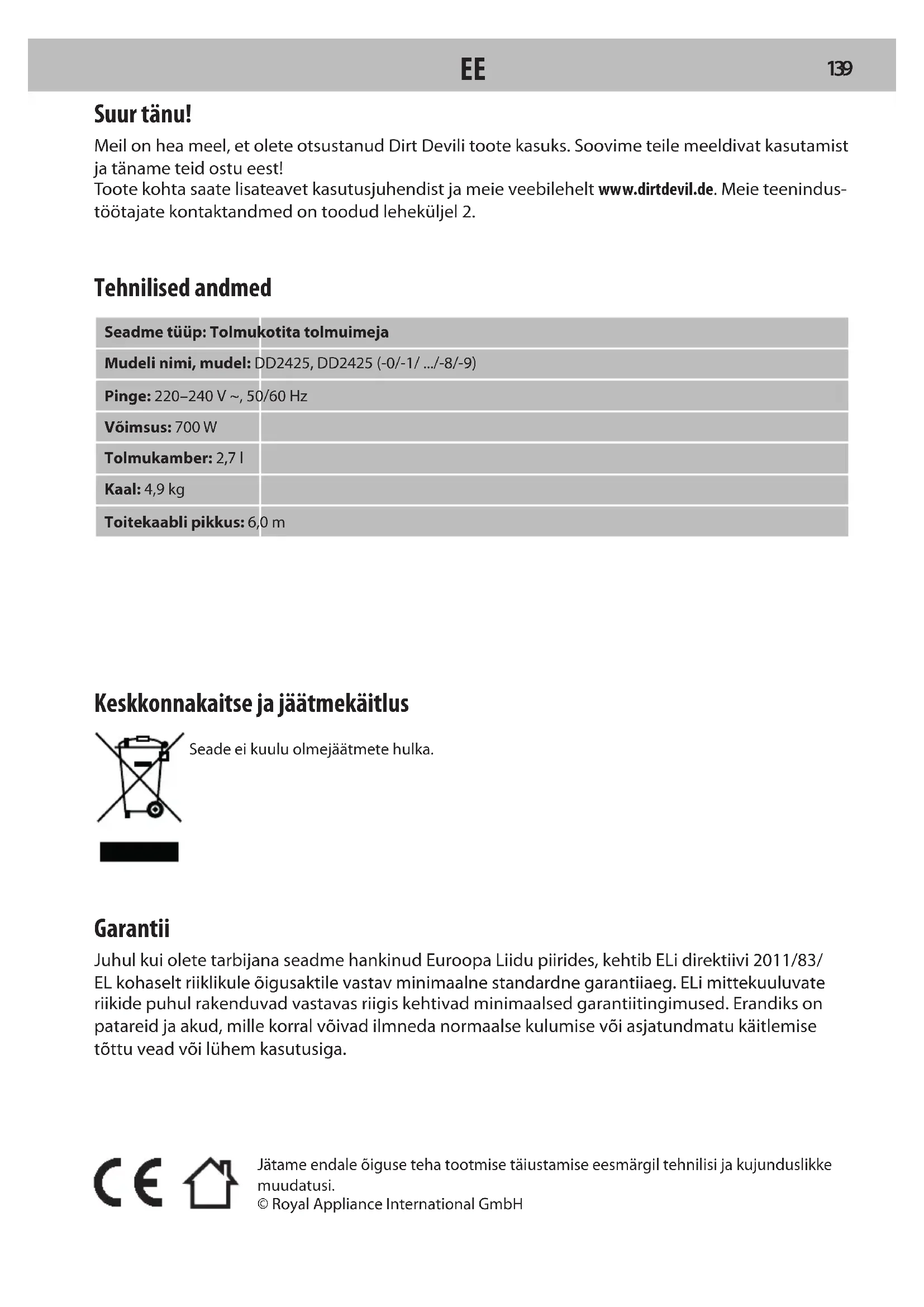

Meil on hea meel, et olete otsustanud Dirt Devili toote kasuks. Soovime teile meeldivat kasutamist ja täname teid ostu eest!

Toote kohta saate lisateavet kasutusjuhendist ja meie veebilehelt www.dirtdevil.de. Meie teenindustöötajate kontaktandmed on toodud leheküljel 2.

Tehnilised andmed

Seadme tüüp: Tolmukotita tolmuimeja
Mudeli nimi, mudel: DD2425, DD2425 (-0/-1/ .../-8/-9)
Pinge: 220–240 V ~, 50/60 Hz
Võimsus: 700 W
Tolmukamber: 2,7 l
Kaal: 4,9 kg
Toitekaabli pikkus: 6,0 m

Keskkonnakaitse ja jäätmekäitlus

Juhul kui olete tarbijana seadme hankinud Euroopa Liidu piirides, kehtib ELi direktiivi 2011/83/EL kohaselt riiklikule öigusaktile vastav minimaalne standardne garantiiaeg. ELi mittekuuluvate riikide puhul rakenduvad vastavas riigis kehtivad minimaalsed garantiitingimused. Erandiks on patareid ja akud, mille korral vöivad ilmneda normaalse kulumise vöi asjatundmatu käitlemise töttu vead vöi lühem kasutusiga.

OHUTUSJUHISED

Lugege enne seadmega töötamist kasutusjuhend täielikult läbi. Hoidke kasutusjuhend korralikult alles. Kui annate seadme üle kolmandatele isikutele, andke kaasa ka kasutusjuhend. Kasutusjuhendi nõuete eiramine võib kaasa tuua raskeid vigastusi või seadme kahjustusi. Me ei vastuta kahjude eest, mis on põhjustatud kasutusjuhendi nõuete eiramisest. Edaspidi on olulised juhised tähistatud järgmiselt:

HOIATUS!

Hoiatab tervisohtude eest ning kirjeldab võimalikke vigastusohtusid.

TÄHELEPANU!

Viitab võimalikele seadet või teisi esemeid ohustavatele teguritele.

JUHIS

Nõuanded ja teave.

Kasutusjuhendi saate alati alla laadida ka meie veebilehelt: www.dirtdevil.de

Seoses kindlate isikurühmadega

Neid seadmeid võivad kasutada lapsed alates 8. eluaastast ning füüsiliste, vaimsete või sensoorsete puuete või puudulike kogemuste ja/või teadmistega isikud, kui nad on järelevalve all, või juhul, kui nad on läbinud koolituse seadme ohutu kasutamise kohta ning aru saanud sellega kaasnevatest ohtudest.

Puhastada ja kasutaja tehtavat hooldust võivad lapsed teha üksnes järelevalve all. Lapsed ei tohi masinaga mängida.
Pakendusmaterjal ja väikesed osad ei ole mänguasjad. Lämbumisoht.
Alla 8 aasta vanused lapsed ei tohi olla seadme ja toitekaabli läheduses, kui seade on sisse lülitatud, seinapistikupesaga ühen-datud või jahtub.

Seoses vooluvarustusega

Seade töötab elektrivooluga. Põhimõtteliselt on olemas elektrilöögioht.

Seetõttu pidage silmas järgmist.

• Ärge kunagi sukeldage seadet vette ega muudesse vedelikesse.
  Kui soovite toitekaabli pistiku seinapis- tikupesast välja tömmata, tömmake alati otse pistikust. Ärge kunagi tömmake toite- kaablist.
  Jälgige, et toitekaabel ei oleks kahekorra keeratud, kuhugi kinni jäänud ja et sellest ei oleks võimalik üle sõita, samuti ei tohi see kokku puutuda soojusallikatega.

Kontrollige enne kasutamist, kas toitekaabel on kahjustusteta. Kunagi ei tohi kasutada sellist toitekaablit, mille pistik või kaabel on vigastatud.
Enne seadme puhastus- või hooldust dega alustamist veenduge, et seade oleks välja lülitatud ja toitekaabli pistik oleks seinapistikupesast välja tõmmatud.

Seoses pöörlevate rullharjadega

Turbo-otsakus olev rullhari pöörleb suure kiirusega. Sellest lähtuvad mitmed ohud inimestele, loomadele ja esemetele.

Ärge kunagi imege inimesi, loomi või taimi. Hoidke kehaosad ja riietusesemed töötava seadme liikuvatest osadest ja avadest eemal. Muidu võidakse need sisse tömmata ja sellega võidakse põhjustada vigastusi.

Seoses vigase seadmega

Kui seade või toitekaabel on kahjustatud, tuleb ohu vältimiseks lasta see seadme tootjal, tootja klienditeenindusel või mõnel

ömuul vastava kvalifikatsiooniga isikul uue vastu vahetada.

Andke vigane seade remontimiseks volitatud töökotta või Dirt Devili klienditeenindusse >„International Services“ leheküljel 2.
- Ärge kunagi kasutage vigast seadet ega toitekaablit.

Seoses otstarbekohase kasutamisega

Seadet tohib kasutada üksnes koduses majapidamises. See ei sobi töönduslikuks kasutamiseks. Kasutage seadet eranditult nõrgalt määrdunud kuivade kõvade põrandate, vaipade või riietuse puhastamiseks. Igasugune muu kasutus loetakse mittesihi-

Enne põrandaotsaku äravõtmist, ühen-päraseks kasutuseks ja on keelatud. damist, avamist või puhastamist tuleb seade välja lülitada.
Ärge söitke üle ühestki juhtmest, kaablist vms, sest need keerduvad ümber pöörleva rullharja ja vöivad kahjustada saada.
Ärge kasutage pöörlevat rullharja tundlike pindade puhastamiseks. Need võivad saada kahjustusi. Järgige tootja antud pu-hastus- ja hooldusnõudeid.
Samuti hoidke pöörlev rullhari kardinatest, eesriietest, pikkadest narmastest ja teistest taolistest esemetest eemal. Need võidakse sisse tõmmata ja need võivad kahjustada saada.

Eelkõige on keelatud järgmised toi- mingud.

Imeda

— puhastamiseks inimesi, loomi, taimi või kantavaid riideesemeid

→ Suur vigastusoht!

- hõõguvat tuhka, põlevaid sigarette, tuletikke ja kergsüttivaid aineid

→ Tulekahjuoht!

- vett ja teisi vedelikke

→ Lühiseoht!

- toonerikassette (laserprinterite, paljundusmasinate jne omad)

→ Tulekahju- ja plahvatusoht!

Kasutada

— plahvatusohtlike või kergsüttivate ainete läheduses

→ Tulekahju- ja plahvatusoht!

- vabasõhus

→ Vihmast ja porist tingitud kahjustused!

— Mitteoriginaaltarvikutega

→ Möjutatakse seadmeohutust!

→ Vigastusoht ja tasuta asendusõiguse kehtivuse kadu!

Seoses jäätmekäitlusega

Pärast kasutusaja löppu saatke seade keskkonnasäästlikult jäätmekäitlusesse, nagu on kirjeldatud, >„Keskkonnakaitse ja jäätmekäitlus“ leheküljel 139.

Ettevalmistused

Seadmega tutvumine

Jn 1: ① tolmumahuti kaane vabastuslukk; ② tolmumahuti; ③ imemisvooliku vabastuslukk; ④ tolmumahuti kaas; ⑤ tolmumahuti käepide; ⑥ tolmumahuti vabastuslukk; ⑦ sissekerimisnupp; ⑧ seisu-hoidik; ⑨ väljalaskefiltri kaas; ⑩ toitekaabel; ⑪ SIS-SE/VÄLJA-nupp; ⑫ hoidikuklambriga imemisvoolik lisatarvikute jaoks; ⑬ käepide; ⑭ öhuvoolu regulaa-tor; ⑮ teleskooptoru; ⑯ imemisvooliku ühendus; ⑰ teleskooptoru lukustus; ⑱ ümberlülitatav põrandaotsak; ⑲ vaipkattega põranda hari; ⑳ kolm-ühes kombihari

Tarvikud (lisavarustus):

Ⓐ parketihari; Ⓑ väike turbootsak

① Kontrollige, et lahtipakitud komplekt oleks täielik. Kui märkate transportimisel tekkinud kahjustusi või kui komplektist on midagi puudu, siis pöörduge kohe müügiesindaja poole. ② Ühendage omavahel imitoru ja seade (jn 2). ③ Ühendage omavahel imitoru ja teleskooptoru ning valige teleskooptoru soovitud pikkus (jn 3). ④ Ühendage omavahel teleskooptoru ja ümberlülitatav põrandaotsak (jn 4). ⑤ Kontrollige, et öhuvoolu regulaator (jn 1/15) oleks täielikult suletud.

Tarvikute kasutamine

TÄHELEPANU!

Kövade pörandakatete puhul kasutage ümberlülitatavat pörandaotsakut (jn 1 /18) ainult koos välja lükatud harjaga (jn 10), sest muidu võite pörandakatet kahjustada.

TÄHELEPANU!

Turbootsaku (jn 1 /B) kasutamisel veenduge, et pöörlev hari ei kahjustaks aluspinda.

JUHIS:

Vaipkattega pôranda hari (joonis 1 /19) on just vaipkatte jaoks mõeldud hari, mis toimib eriti tõhusalt. Ehitusest tingitult võib see tugevalt vaiba külge imeda. Seda saab vähendada õhuvoolu regulaatori abil (joonis 1 /14).

Ärge kasutage vaipkattega põranda harja kõvakattega põrandatel, kuna kõvakattega põrandad võivad saada kahjustada.

JUHIS:

Imiotsakuid võite vajaduse korral kasutada ka ilma teleskooptoruta. Selleks asetage soovitud tarvik otse käepideme külge (jn 9).

① Asetage soovitud tarvik käepideme või teles-kooptoru külge (jn 9). ② Veenduge, et tarvik oleks kindlalt kinni. → Seadme saab nüüd vooluvõrku ühendada.

Seadme vooluvörku ühendamine

TÄHELEPANU!

Kui punast värvi markeering on nähtaval (jn 6 /①), tömmake toitekaabel sissekerimisnupu abil taas kuni kollase markeeringuni (jn 6 /②) sisse (jn 7 ). Muidu võib toitekaabel kahjustada saada.

① Tõmmake kaabel seadmest välja (jn 5). ② Ühendage pistik seinapistikupesaga.

Tolmu imemine

Reguleeritav tolmu imemine

① Ühendage soovitud tarvik >„Tarvikute kasutamine“ leheküljel 143. ② Ühendage seade vooluvörku >„Seadme vooluvörku ühendamine“ leheküljel 143. ③ Seadme sisselülitamiseks vajutage SISSE/VÄLJA-nuppu (jn 8). → Seade töötab täiel imemisvõimsusel. ④ Seadistage võimsuse regulaator soovitud imemisvõimsusele (joonis 11) ja imege tolm ära. ⑤ Seadme välja lülitamiseks vajutage uuesti SISSE/VÄLJA-nuppu (jn 8). → Seade lülitub välja. ⑥ Sulgege öhuvoolu regulaator (jn 1/13), et seade saaks järgmise kasutuskorra ajal töötada täisvõimsusel.

Imemisvõimsuse reguleerimine

① Imemisvõimsuse vähendamiseks keerake võimsuse regulaatorit allapoole (joonis 11). ② Imemisvõimsuse suurendamiseks keerake võimsuse regulaatorit ülespoole (joonis 11).

Seadme hoiustamine

JUHIS:

Vajaduse korral kasutage lisatarvikute hoidmiseks imemisvoolikul olevat hoidikuklambrit (joonis 1/13).

① Lülitage seade välja ja eemaldage pistik seinapistikupesast. ② Vajutage sissekerimisnuppu (jn 1/7) seni, kuni kaabel on täielikult sisse tömmatud (jn 7). ③ Asetage teleskooptoru või käepidemega ühendatud põranda- või parketiotsak seisuhoidikusse (jn 1/8) (jn 12).

Seadme hooldamine

① Lülitage seade välja ja eemaldage pistik seinapistikupesast. ② Vajutage tolmukambri vabastusnuppu (jn 1/6) ja võtke tolmukamber seadmes olevast konsoolist välja (jn 13). ③ Hoidke tolmukambrit sügaval prügikasti kohal ja võtke tolmukamber küljest (jn 14). ④ Kallake tolmukambri sisu prügikasti. Raputage tolmukambrit kergelt, et mustus selle küljest lahti tuleks. ⑤ Sulgege tühjendatud tolmukamber. ⑥ Asetage tolmukamber taas seadmes olevasse konsooli, kuni see tuntavalt lukustub.

Separaatori ja filtri puhastamine

JUHIS:

Imemisvöimsuse tagamiseks on vaja seadet, separaatorit ja mootori kaitsefiltrit korrapäraselt puhastada. Tühjendage ja puhastage tolmumahutit hiljemalt kohe pärast puhastamis-/tühjendusnäidiku süttimist (joonis 13).

① Vötke tolmukamber seadmest välja, >„Tolmukambri tühjendamine“ leheküljel 144. ② Vajutage ülemist tolmumahuti kaane vabastusnuppu (joonis 1/①). ③ Eemaldage mootori kaitsefilter (jn 15). ④ Vötke separaator koos separaatori kaanega tolmumahutist välja (joonis 16). ⑤ Keerake separaatori kaas lahti (joonis 17). ⑥ Vötke separaatori kaas küljest (jn 18). ⑦ Eemaldage separaator ja tühjendage selle sisu prügikasti (jn 19). ⑧ Peske mootori kaitsefilter ja separaator voolava vee all pöhjalikult puhtaks. ⑨ Laske puhastatud osadel vähemalt 24 tundi kuivada, nii et need oleksid täiesti kuivad.
10 Asetage separaatori kaas separaatorisse (joonis 19). 11 Asetage separaator koos separaatori kaanega tolmukambrisse (jn 20). 12 Asetage mootori kaitsefilter tolmukambri peale (jn 21). 13 Sulgege tolmumahuti kaas. 14 Asetage tolmukamber seadme korpuses olevasse konsooli tagasi. Tolmukamber peab sealjuures tuntavalt lukustuma.

Väljalaskefiltri puhastamine

TÄHELEPANU!

Väljalaskefiltri peened liistakud on örnad. Ärge peske liistakuid kunagi veega ning kasutage pu-hastamiseks vaid pehmeid harju.

JUHIS:

Asendage kahjustatud ning värvi või kuju muutnud väljalaskefiltrid uutega.

① Vajutage nuppu, et väljalaskefiltri kaant vabastada, ning keerake väljalaskefiltri kaas tagasi (joonis 22). ② Võtke väljalaskefilter lukustust tömmates välja (jn 23). ③ Raputage väljalaskefilter ettevaatlikult puhtaks. ④ Puhastage väljalaskefiltrit ettevaatlikult pehme harjaga. ⑤ Asetage väljalaskefilter taas seadmes olevasse konsooli (jn 23). ⑥ Asetage väljalaskefiltri kaas uuesti peale. ⑦ Keerake väljalaskefilter päripäeva kinni.

Väikse turbootsaku puhastamine

① Tömmake väike turbootsak käepideme või teleskooptoru küljest ära. ② Keerake turvarõngast vastupäeva (joonis 24). ③ Klappige väikse turbootsaku korpuse ülemine osa ettevaatlikult lahti (jn 25).
④ Tehke harjad käsitsi põhjalikult puhtaks. Raskesti eemaldatava mustuse korral kasutage pintsette või kääre (jn 26).⁵ Asetage korpuse ülemine pool korpuse alumises osas oleva nelja naga peale ja klappige korpuse ülemine pool seejärel ettevaatlikult peale. ⁶ Keerake turvarõngast päripäeva.

Tarvikud

• Filtrite komplekt (1 mootori topeltkaitsefilter, 1 väljalaskefilter) – 2225001 (joonis 27/A)
• Filtrielement (filtrisõel, filtrianum) – 2210005 (joonis 27/B)
  • 1 parketihari – M203-5 (joonis 27/C)(*)
• 1 mini-turbohari „Fellino“ – M219 (joonis27/F)(*)
• 1 midi-turbohari – M221 (joonis 27/G)(*)
• 1 pikk painduv vuugiotsak – M232 (joonis 27/H)(*)
• 1 kõvakattega põranda otsak – M236-1 (joonis 27/D)(*)
• 1 vaipkattega kaetud põranda hari – M242 (joonis 27/E)(*)

(*) valikuline

Probleemide lahendamine

Enne klienditeeninduse poole pöördumist või seadme saatmist Dirt Devili klienditeenindusse tutvuge probleemide körvaldamiseks täiendavate juhistega, mis on toodud meie veebilehel:

Enne probleemide körvaldamist lülitage seade välja. Ärge kasutage kunagi vigast seadet.
