Produkttyp	Släpdammsugare utan påse
Märke	Dirt Devil
Modell	Rebel 35 (DD2425)
Matningsspänning	220-240 V ~, 50/60 Hz
Märkeffekt	700 W
Dammbehållarens kapacitet	2,7 L
Vikt	4,9 kg
Nätsladdens längd	6,0 m
Motorskyddsfilter	Tvättbart, rengörs regelbundet
Luftutloppsfilter	Tvättbart, borstas försiktigt
Ingående tillbehör	Omkopplingsbar borste, matta- och matborste, 3-i-1-munstycke, slang, teleskoprör
Effektreglering	Kontinuerlig effektreglering via vred
Sekundärluftreglering	Ja, för att minska sugkraften på mattor
Automatisk sladdvinda	Ja, tryckknapp
Parkeringsläge	Ja, bakre skåra för vertikal förvaring
Dammtömningsindikator	Ja, indikeringslampa för rengöring/tömning
Avsedd användning	Hårda golv och mattor/torrmattor, hemmabruk
Tillvalstillbehör	Parkettborste, mini-turboborste, filtersats
Garanti	Lagstadgad garanti enligt EU-direktiv 2011/83
Tillverkare	Royal Appliance International GmbH, Tyskland

Vanliga frågor - Rebel 35 DIRT DEVIL

Hur tömmer jag dammbehållaren på min Dirt Devil Rebel 35?

För att tömma dammbehållaren, tryck på behållarlåsets upplåsning (Fig. 1/⑥) och ta bort den. Öppna locket över en soptunna, töm innehållet, stäng locket och sätt tillbaka det tills det klickar.

Hur rengör jag motorskyddsfiltret?

Ta bort dammbehållaren, tryck sedan på lockets upplåsning (Fig. 1/①). Ta ut motorskyddsfiltret (Fig. 15) och skölj det under rinnande vatten. Låt det torka helt i minst 24 timmar innan du sätter tillbaka det.

Vad gör jag om sugkraften minskar?

Kontrollera först om dammbehållaren är full eller om filtret är igensatt. Töm behållaren och rengör motorskyddsfiltret samt separatorn. Se även till att inga hinder blockerar slangen eller borsten.

Hur använder jag den extra turboborsten?

Fäst mini-turboborsten (Fig. 1/B) direkt på handtaget eller teleskopröret. Se till att ytan tål den roterande borsten. Rengör borsten regelbundet genom att öppna höljet (vrid fjäderringen motsols) och ta bort hårstrån eller trådar som snurrat sig.

Kan jag dammsuga vätskor med denna dammsugare?

Nej, denna dammsugare är endast avsedd för torrdammsugning. Dammsug aldrig vatten, vätskor eller het aska, eftersom det kan orsaka kortslutning eller brand.

Hur justerar jag längden på teleskopröret?

För att justera längden, skjut låsningen på teleskopröret (Fig. 1/17) och dra eller tryck de två sektionerna till önskad längd. Släpp låsningen för att låsa.

Vad gör jag om nätsladden inte rullas in ordentligt?

Se till att sladden är helt utdragen innan du rullar in den. Om den röda markeringen syns, dra lite mer tills den gula markeringen, tryck sedan på sladdvindan (Fig. 1/⑦) för att rulla in sladden. Undvik att tvinga.

Hur byter jag luftutloppsfiltret?

Tryck på luckans upplåsningsknapp för luftutloppsfiltret (Fig. 22), fäll ner luckan, ta sedan bort det gamla filtret genom att dra i låsningen. Byt ut det mot ett nytt filter (art.nr. 2225001) och sätt tillbaka luckan genom att vrida medurs.

Vilka extra tillbehör finns?

Extra tillbehör inkluderar: parkettborste (M203-5), mini-turboborste (M219), midi-turboborste (M221), långt flexibelt munstycke (M232), hårdgolvsborste (M236-1) och matta- och matborste (M242).

Är denna dammsugare lämplig för hårda golv och mattor?

Ja, den levereras med en omställbar borste (Fig. 1/18) som gör att du kan växla mellan hårda golv och mattor. Använd rätt läge för att undvika att skada ytorna. Matt- och matborsten (Fig. 1/19) är idealisk för djuprengöring av mattor.

BRUKSANVISNING Rebel 35 DIRT DEVIL

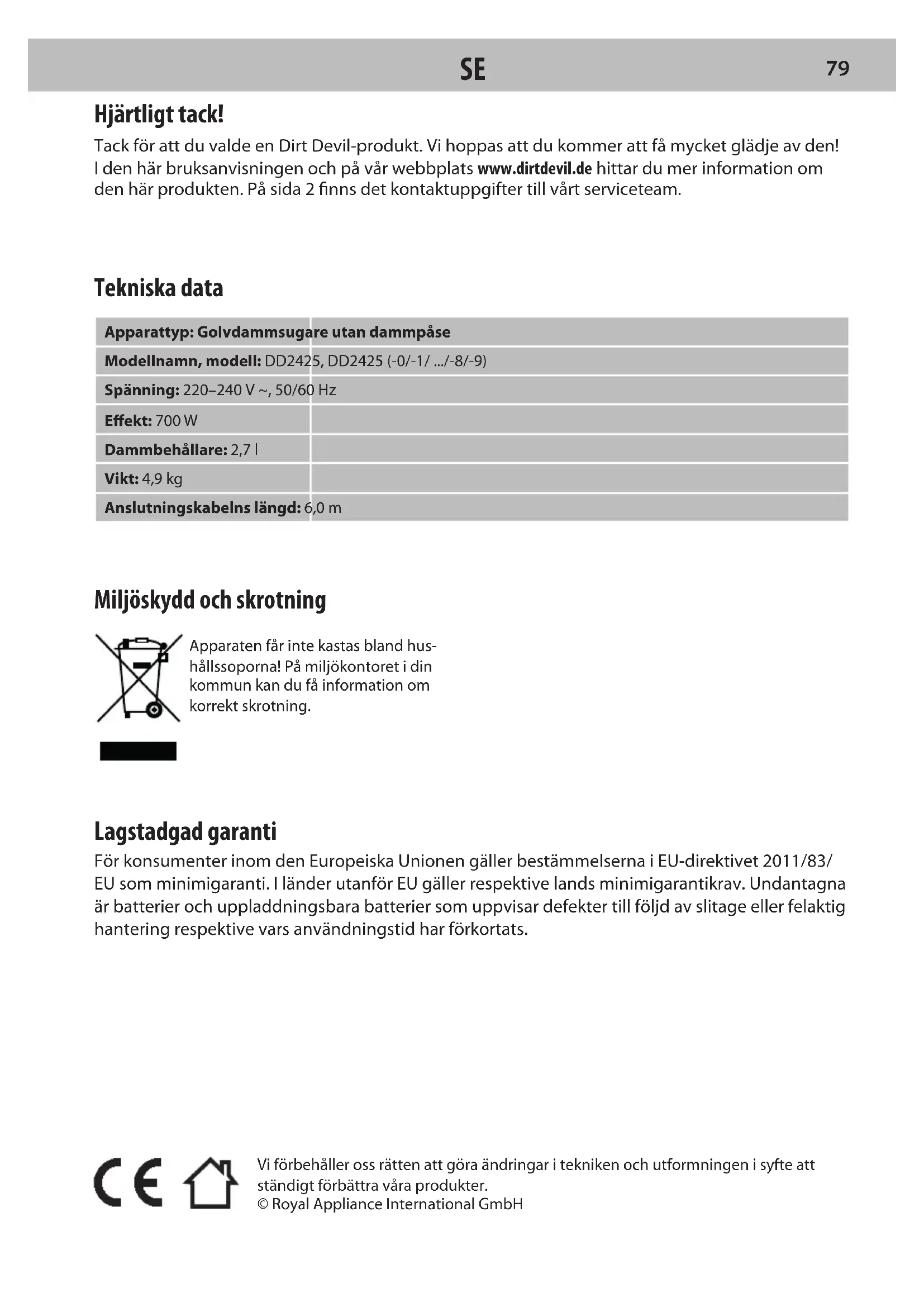

SE Bruksanvisning | Golvdammsugare utan dammpåse | 79

** Priset för samtal från utlandet är beroende av respektive lands teleoperatörer och deras aktuella tariffer.

DK

Tack för att du valde en Dirt Devil-produkt. Vi hoppas att du kommer att få mycket glädje av den! I den här bruksanvisningen och på vår webbplats www.dirtdevil.de hittar du mer information om den här produkten. På sida 2 finns det kontaktuppgifter till vårt serviceteam.

Tekniska data

Apparattyp: Golvdammsugare utan dammpåse
Modellnamn, modell: DD2425, DD2425 (-0/-1/ .../-8/-9)
Spänning: 220–240 V ~, 50/60 Hz
Effekt: 700 W
Dammbehållare: 2,7 l
Vikt: 4,9 kg
Anslutningskabelns längd: 6,0 m

Miljöskydd och skrotning

Apparaten får inte kastas bland hus- hållssoporna! På miljökontoret i din kommun kan du få information om korrekt skrotning.

Lagstadgad garanti

För konsumenter inom den Europeiska Unionen gäller bestämmelserna i EU-direktivet 2011/83/EU som minimigaranti. I länder utanför EU gäller respektive lands minimigarantikrav. Undantagna är batterier och uppladdningsbara batterier som uppvisar defekter till följd av slitage eller felaktig hantering respektive vars användningstid har förkortats.

SÄKERHETSANVISNINGAR

Om bruksanvisningen

Läs noggrant igenom bruksanvisningen, innan du börjar använda apparaten. Förvara bruksanvisningen på en bra plats. Överlämnar du apparaten till tredje person, ska bruksanvisningen följa med. Ignorering av den här bruksanvisningen kan leda till svåra personskador eller till skador på apparaten. Vi ansvarar inte för skador som uppstår till följd av att den här bruksanvisningen har ignorerats.

Viktiga anvisningar utanför det här kapitlet har markerats på följande sätt:

WARNING!

Varnar för hälsorisker och hänvisar till eventuella skaderisker.

OBSERVERA!

Hänvisar till möjliga risker för apparaten och andra föremål.

ANVISNING

Lyfter fram tips och upplysningar.

Du kan när som helst ladda ned den här bruksanvisningen från vår webbplats, se: www.dirtdevil.de

Om vissa persongrupper

De här apparaterna får användas av barn från 8 års ålder och personer med ned-satta fysiska, känslomässiga eller mentala egenskaper eller brist på erfarenhet och/eller kunskaper, om de är under uppsikt eller har instruerats om säker användning

av apparaten och är medvetna om riskerna vid felaktig användning.

Rengöring och underhåll får utföras av barn, endast om de står under uppsikt. Barn får inte leka med apparaten.
Förpackningsmaterialen och de små delarna får inte användas som leksaker. Det finns risk för kvävning.
Barn under 8 år ska hållas på avständ från apparaten och anslutningskabeln, medan apparaten är påslagen, ansluten till ett eluttag eller svalnar.

Om strömförsörjningen

Apparaten drivs med elektrisk ström. Därför finns det risk för en elektrisk stöt. Var därför extra uppmärksam på följande:

Doppa aldrig apparaten i vatten eller andra vätskor.
Håll alltid i stickkontakten, om du vill dra ut anslutningskabeln ur vägguttaget. Dra aldrig i anslutningskabeln.
Se till att anslutningskabeln varken kan vikas, klämmas fast, köras över eller komma i kontakt med värmekällor.

• Kontrollera om anslutningskabeln är skadad, innan apparaten används. Använd aldrig en stickkontakt eller en anslutningskabel som är skadad.
  Säkerställ att apparaten är avstängd att anslutningskabeln inte sitter i ett eluttag, innan du börjar att rengöra eller underhålla apparaten.

Om den roterande borstvalsen

Borstvalsen i turbomunstyckena roterar med ett högt varvtal. Från den utgår olika faror för människor, djur och föremål:

Sug aldrig på människor, djur eller v ter. Håll kroppsdelar och kläder borta från rörliga delar och öppningar på apparaten, om den är påslagen. De kan annars sugas in, vilket kan förorsaka personskador.
Stäng av apparaten, innan du drar av eller sätter på respektive öppnar eller rengör golvmunstycket.
Kör inte över någon kabel eller liknande, eftersom de kan trassla in sig och skadas i den roterande borstvalsen.
Håll den roterande borstvalsen borta från alla känsliga ytor. I annat fall kan det uppstå skador. Följ tillverkarens anvisningar om rengöring och skötsel.
Håll den roterande borstvalsen borta även från gardiner, draperier, långa fransar och liknande. Sådana föremål kan dras in och skadas.

Om apparaten är defekt

Är apparaten eller anslutningskabeln skada- de, måste de bytas ut av tillverkaren, dennes kundtjänst eller en person med motsvaran- de kvalifikationer, så att risker förhindras.

Lämna in en defekt apparat för reparation hos en auktoriserad fackhandlare eller hos Dirt Devils kundtjänst, se >"International Services" på sida 2.
Använd aldrig en defekt apparat eller en defekt anslutningskabel.

Om avsedd användning

-Apparaten får användas endast i hushållet. Den är inte lämplig att använda yrkesmässigt. Använd apparaten uteslutande för rengöring av lätt smutsiga, torra, hårda golv, mattor och liknande. All annan användning är felaktig och därför förbjuden.

I synnerhet är följande förbjudet:

Dammsugning av

- Människor, djur, växter eller påtagna kläder

→ hög risk för personskador!

- Glödande aska, brinnande cigarette, tändstickor och lättantändliga material

→ brandrisk!

– Vatten och andra vätskor

→ risk för kortslutning!

- Toner (till laserskrivare, kopiatorer med flera)

→ brand- och explosionsrisk!

- Användning

– I närheten av explosiva eller lättantändliga ämnen

→ brand- och explosionsrisk!

- Utomhus

→ risk att den förstörs av regn och smuts!

- Av tillbehör som inte är original

→ påverkar apparatsäkerheten negativt!

Egnareparationer

→ risk för personskador och anspråk på kostnadsfri ersättning upphör att gälla!

Om skrotning

■ Skrota apparaten på ett miljövänligt sätt, när den har gjort sitt, se >"Miljöskydd och skrotning" på sida 79.

Förberedelser

Lära känna apparaten

Bild 1: ① Lås för dammbehållarlocket; ② Dammbehållare; ③ Sugslangslås; ④ Dammbehållarlock; ⑤ Dammbehållarhandtag; ⑥ Dammbehållarås; ⑦ Knapp till kabelvindan; ⑧ Parkeringshållare; ⑨ Lock på utblåsningsfiltret; ⑩ Anslutningskabel; ⑪ Strömbrytare; ⑫ Sugslang med fästklämma för tillbehör; ⑬ Handtag; ⑭ Sidoluftsreglage; ⑮ Teleskoprör; ⑯ Sugslangsanslutning; ⑰ Teleskoprörslås; ⑱ Omkopplingsbart golvmunstycke; ⑲ Munstycke för heltäckningsmattor; ⑳ 3-i-1-kombimunstycke Tillbehör (tillval):

Ⓐ Parkettmunstycke; Ⓑ Miniturbomunstycke

Uppackning och montering

1 Kontrollera att det uppackade innehållet är fullständigt. Kontakta omgående din återförsäljare, om du upptäcker en transportskada eller om något saknas. 2 Anslut sugslangen till apparaten (bild 2).
③ Anslut sugslangen till teleskopröret och ställ in längden på teleskopröret (bild 3). ④ Anslut teleskopröret till det omkopplingsbara golvmunstycket (bild 4).
5 Säkerställ att sidoluftsreglaget (bild 1/15) är helt stängt.

Användning av tillbehör

OBSERVERA!

Använd det omkopplingsbara golvmunstycket (bild 1/19) enbart med utkörd borste (bild 10) till ett hårt golv, eftersom golvet annars kan skadas.

OBSERVERA!

Säkerställ vid användning av turbomunstycke (bild 1 /B) att underlaget för den roterande borosten inte skadas.

ANVISNING:

Munstycket för heltäckningsmattor (bild 1 /19) är ett särskilt djupverkande munstycke. Genom dess konstruktion kan det fastna med kraft i mattan. Det går att minska sugkraften genom att använda sidoluftsreglaget (bild 1 /14). Använd inte munstycket för heltäckningsmattor på hårda golv, eftersom golven skulle kunna skadas.

ANVISNING:

Du kan vid behov använda sugmunstyckena även utan teleskoprör. Sätt då det önskade tillbehöret direkt på handtaget (bild 9).

① Sätt det önskade tillbehöret antingen på handtaget eller på teleskopröret (bild 9). ② Säkerställ att tillbehöret sitter fast ordentligt. → Apparaten kan anslutas.

Om den röda markeringen (bild 6 /①) syns, ska anslutningskabeln med hjälp av knappen till kabelvindan rullas in igen fram till den gula markeringen (bild 6 /②) (bild 7). Annars kan anslutningskabeln skadas.

① Dra ut kabeln ur apparaten (bild 5). ② Sätt kontakten i ett eluttag.

Dammsugning

Flexibel dammsugning

① Anslut det önskade tillbehöret >"Användning av tillbehör" på sida 83. ② Anslut apparaten >"Anslutning av apparaten" på sida 83. ③ Tryck på strömbrytaren (bild 8) för att slå på apparaten. → Apparaten suger med full sugeffekt. ④ Ställ in den önskade sugeffekten på effektregulatorn (bild 11) och dammsug. ⑤ Tryck en gång till på strömbrytaren för att stänga av apparaten (bild 8). → Apparaten stängs av. ⑥ Stäng sidoluftsreglaget (bild 1/15), så att apparaten suger med full sugeffekt vid nästa tillfälle.

Reglering av sugeffekt

① Vrid effektregulatorn neråt för att reducera sugeffekten (bild 11). ② Vrid effektregulatorn uppåt för att öka sugeffekten (bild 11).

Förvaring av apparaten

ANVISNING:

Använd vid behov fästklämman till sugslangen (bild 1/13) att hänga tillbehör i.

① Stäng av dammsugaren och dra ut stickkontakten ur eluttaget. ② Tryck på knappen till kabelvindan (bild 1 / 7), tills att hela kabeln har dragits in (bild 7).
3 Häng upp det golv- eller parkettmunstycke som satt på teleskopröret eller handtaget i parkeringshållaren (bild 1/8) (bild 12).

Underhåll av apparaten

Tömning av dammbehållaren

① Stäng av dammsugaren och dra ut stickkontakten ur eluttaget. ② Tryck på dammbehållarlåset (bild 1/6) och ta ut dammbehållaren ur sin konsol i apparaten (bild 13). ③ Håll dammbehållaren längt ner i en sophink och lossa dammbehållaren (bild 14).
4 Töm ut innehållet i dammbehållaren i en sophink. Knacka på dammbehållaren lite lätt för att lossa smutsen. 5 Stäng den tömda dammbehållaren.
6 Sätt tillbaka dammbehållaren i konsolen i apparaten, tills att den hakar fast kännbart.

Rengöring av separatorn och filtret

ANVISNING:

Apparaten, separatorn och motorskyddsfiltret ska rengöras regelbundet, så att sugeffekten bi-behålls. Töm och rengör dammbehållaren senast, när indikatorn för rengöring/tömning lyser (bild 13).

① Ta ut dammbehållaren ur apparaten >"Tömning av dammbehållaren" på sida 84. ② Tryck på det övre låset för dammbehållarlocket (bild 1/1). ③ Ta ut motorskyddsfiltret (bild 15). ④ Ta ut separatorn tillsammans med separatorlocket ur dammbehållaren (bild 16). ⑤ Lossa separatorlocket (bild 17). ⑥ Ta bort separatorlocket (bild 18). ⑦ Ta bort separatorn och töm dess innehåll i en sophink (bild 19). ⑧ Rengör motorskyddsfiltret och separatorn noga under rinnande vatten. ⑨ Låt de rengjorda delarna torka helt i minst 24 timmar. ⑩ Sätt separatorlocket i separatorn (bild 19). ⑪ Sätt separatorn tillsammans med separatorlocket i dammbehållaren (bild 20). ⑫ Sätt motorskyddsfiltret på dammbehållaren (bild 21).
13 Stäng dammbehållarlocket. 14 Sätt tillbaka dammbehållaren i konsolen i dammsugarkroppen. Dammbehållaren måste haka fast kännbart.

De fina lamellerna i utblåsningsfiltret är känsliga. Rengör aldrig lamellerna med vatten och använd enbart mjuka borstar att rengöra med.

ANVISNING:

Byt ut skadade, missfärgade eller deformerade utblåsningsfilter mot nya.

① Tryck på knappen för att lossa locket på utblåsningsfiltret och fäll locket bakåt (bild 22). ② Ta ut utblåsningsfiltret (bild 23). ③ Knacka ur utblåsningsfiltret försiktigt. ④ Rengör utblåsningsfiltret försiktigt med en mjuk borste. ⑤ Sätt tillbaka utblåsningsfiltret i sin konsol i apparaten. ⑥ Sätt tillbaka utblåsningsfilterlocket. ⑦ Lås utblåsningsfilterlocket genom att vrida det medurs.

Rengöring av miniturbomunstycket

① Ta bort miniturbomunstycket från handtaget respektive från teleskopröret. ② Skruva av låsringen moturs (bild 24). ③ Fäll försiktigt upp ovansidan av miniturbomunstycketshölje (bild 25). ④ Rengör borsten noga för hand. Använd en pincett eller en sax försiktigt till hårt sittande smuts (bild 26). ⑤ Sätt ovansidan av höljet på de 4 klackarna på undersidan av höljet och fäll ovansidan försiktigt neråt. ⑥ Skruva låsringen medurs.

Tillbehör

• Filtersats (1 dubbelt motorskyddsfilter, 1 utblåsningsfilter) – 2225001 (bild 27/A)
• Filterenhet (filtersil, filterbägare) – 2210005 (bild 27/B)
• 1 parkettborste – M203-5 (bild 27/C)(*)
• 1 miniturboborste "Fellino" – M219 (bild ^27 /F)(*)
• 1 miditurboborste – M221 (bild 27/G)(*)
• 1 långt, flexibelt fogmunstycke – M232 (bild 27/H) (*)
• 1 munstycke för hårda golv – M236-1 (bild 27/D)(*)
• 1 munstycke för heltäckningsmattor – M242 (bild 27/E)(*)

(*) Tillval

Störningsåtgärder

Leta först efter lösningar och åtgärder bland de många anvisningarna inom serviceområdet på vår webbplats, innan du kontaktar vår kundtjänst eller sänder apparaten till Dirt Devils kundtjänst, se: www.dirtdevil.de/service

WARNING!

Stäng av apparaten innan du försöker lösa ett problem. Använd aldrig en defekt apparat.
