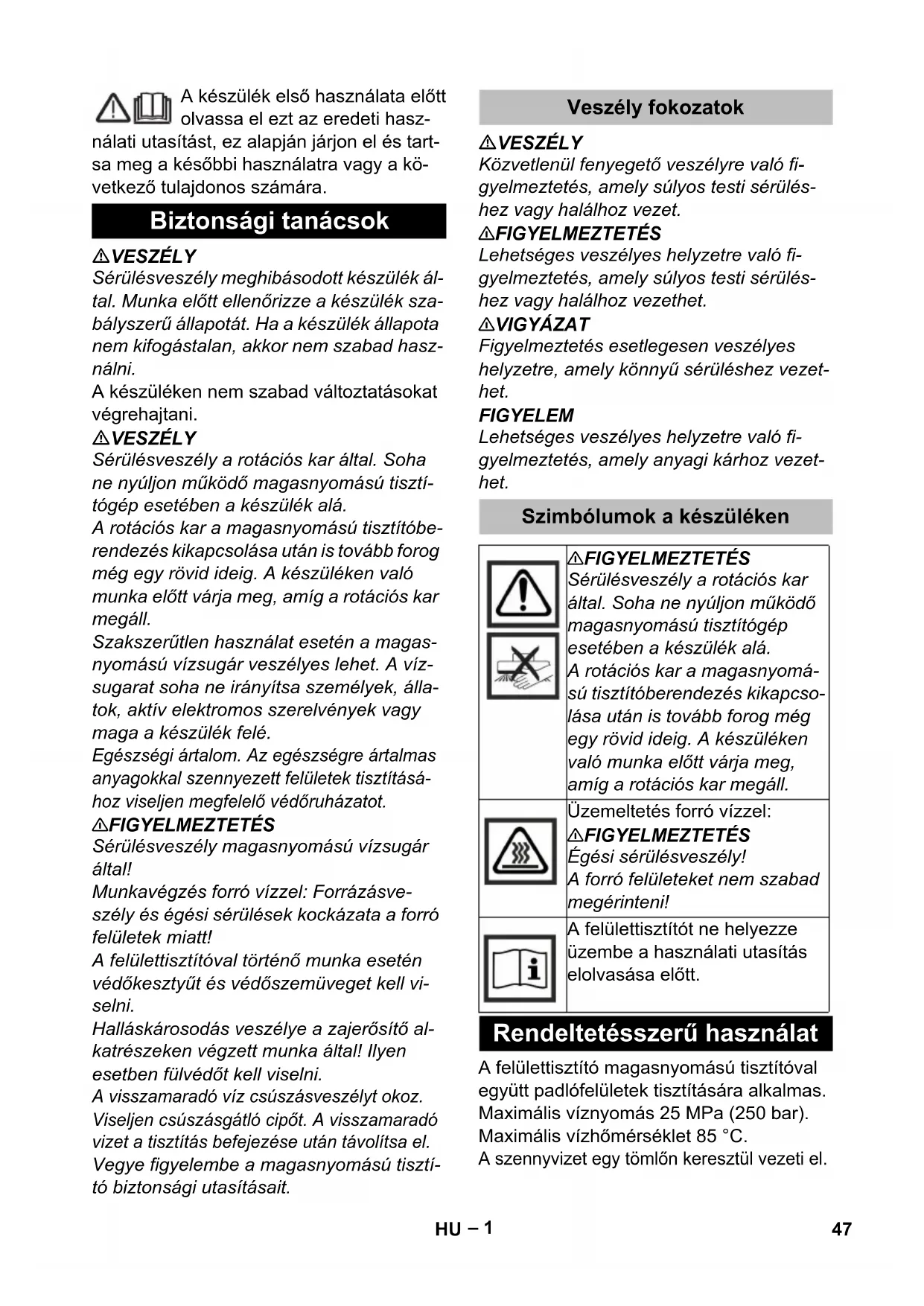

HASZNÁLATI ÚTMUTATÓ FRV 50 ME Kärcher
A készülék első használata előtt olvassa el ezt az eredeti hasz-
nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára.
Biztonsági tanácsok
⚠ VESZÉLY
Sérülésveszély meghibásodott készülék által. Munka előtt ellenőrizze a készülék szabályszerű állapotát. Ha a készülék állapota nem kifogástalan, akkor nem szabad használni.
A készüléken nem szabad változtatásokat végrehajtani.
⚠ VESZÉLY
Sérülésveszély a rotációs kar által. Soha ne nyúljon működő magasnyomású tisztítógép esetében a készülék alá.
A rotációs kar a magasnyomású tisztítóbe-rendezés kikapcsolása után is tovább forog még egy rövid ideig. A készüléken való munka előtt várja meg, amíg a rotációs kar megáll.
Szakszerűtlen használat esetén a magasnyomású vízsugár veszélyes lehet. A vízsugarat soha ne irányítsa személyek, állatok, aktív elektromos szerelvények vagy maga a készülék felé.
Egészségi ártalom. Az egészségre ártalmas anyagokkal szennyezett felületek tisztításához viseljen megfelelő védőruházatot.
⚠️FIGYELMEZTETÉS
Sérülésveszély magasnyomású vízsugár által!
Munkavégzés forró vízzel: Forrázásveszély és égési sérülések kockázata a forró felületek miatt!
A felülettisztítóval történő munka esetén védőkesztyűt és védőszemüveget kell viselni.
Halláskárosodás veszélye a zajerősítő alkatrészeken végzett munka által! Ilyen esetben fülvédőt kell viselni.
A visszamaradó víz csúszásveszélyt okoz.
Viseljen csúszásgátló cipőt. A visszamaradó vizet a tisztítás befejezése után távolítsa el.
Vegye figyelembe a magasnyomású tisztító biztonsági utasításait.
Veszély fokozatok
⚠ VESZÉLY
Közvetlenül fenyegető veszélyre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezet.
⚠️FIGYELMEZTETÉS
Lehetséges veszélyes helyzetre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezethet.
⚠VIGYÁZAT
Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.
FIGYELEM
Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.
Szimbólumok a készüléken
⚠️FIGYELMEZTETÉS
Sérülésveszély a rotációs kar által. Soha ne nyúljon működő magasnyomású tisztítógép esetében a készülék alá.
A rotációs kar a magasnyomású tisztítóberendezés kikapcso-lása után is tovább forog még egy rövid ideig. A készüléken való munka előtt várja meg, amíg a rotációs kar megáll.
Üzemeltetés forró vízzel:
⚠️FIGYELMEZTETÉS
Égési sérülésveszély! A forró felületeket nem szabad megérinteni!
A felülettisztítót ne helyezze üzembe a használati utasítás elolvasása előtt.
Rendeltetésszerű használat
A felülettisztító magasnyomású tisztítóval együtt padlófelületek tisztítására alkalmas.
Maximális víznyomás 25 MPa (250 bar).
Maximális vízhőmérséklet 85 °C.
A szennyvizet egy tömlön keresztül vezeti el.
Környezetvédelem
A csomagolóanyagok újrahasznosít-hatók. Ne dobja a csomagolóanyagokat a háztartási szemétbe, hanem gondos- kodjék azok újrahasznosításról.
A régi készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket tanácsos újra felhasználni. Ezért a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevételével ártalmatlanítsa!
Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)
Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:
A nagynyomású tisztítóval történő, hibamentos üzemeltetéshez megfelelő nagynyomású fúvókákat kell használni.
Megjegyzés:
A szükséges fúvóka csomagok a megfelelő magasnyomású tisztítóberendezésre vannak elkészítve és külön kell megrendelni őket.
1. ábra, lásd a borító oldalon
1 Fúvókanagyság (példa)
→ A fúvóka nagyságát a magasnyomású tisztító típustáblájáról leolvasni.
→ A következő táblázatból kiválasztani a magasnyomású tisztítóhoz alkalmas fú-vókacsomagot.
| Magasnyo-mású tisztítóberendezés fúvóka-nagysága | Fúvóka cso-mag | Fúvóka-nagyság Fú-vóka cso-mag |
| 036...040 2.64 | 2-431.0 2x10 | + 20 |
| 041...045 2.64 | 2-432.0 2x11 | + 23 |
| 046...050 2.64 | 2-433.0 2x12 | + 26 |
| 051...080 2.64 | 2-982.0 2x20 | + 40 |
| 081...100 2.64 | 3-769.0 2x30 | + 40 |
| 101...125 2.64 | 3-768.0 2x38 | + 50 |
Fúvóka csomag felszerelése
2. ábra, lásd a borító oldalon
1 O-gyúrú
2 Rotációs kar
3 F ú v ó k a
4 Hollandi anya
→ Helyezze be az O-gyűrűt a rotációs kar hornyába.
→ Helyezze fel a fúvókát.
→ A fúvókát a hollandi anyával könnyedén csavarja be.
Megjegyzés:
A kimenősugarat a rotációs karral párhuzamosan kell beállítani.
3. ábra, lásd a borító oldalon
→ A fúvóka kulcs-felületét (10-es kulcs méret) a rotációs karral párhuzamosra kell igazítani.
→ A hollandi anyát (22-es kulcs méret) a csavarkulccsal húzza meg.
→ Az eljárást a második rotációs karon megismételni.
Megjegyzés:
A felülettisztító fúvókáit ne helyezze a magasnyomású tisztító sugárcsövére.
4. ábra, lásd a borító oldalon
1 Injektor fúvóka
2 Dugókulcs
→ Az injektor fúvókát a dugókulccsal az injektorba becsavarni és kézzel (8 Nm) meghúzni.
A dugókulcsot a fúvóka készlethez mellékelik.
Használat
5. ábra, lásd a borító oldalon
1 Kézi szórópisztoly forgatható szabályozóval
2 Kézi szórópisztoly forgatható szabályozó nélkül
3 Gomb, rövid
4 Gomb, hosszú
Szállítási állapotban a rövid gomb van beépítve a készülékbe a forgatható szabályo-
zóval rendelkező kézi szórópisztollyal való alkalmazáshoz.
A forgatható szabályozó nélküli kézi szóró-pisztollyal való alkalmazáshoz a rövid gombot ki kell csavarni, és a mellékelt hosszú gombot kell helyette beszerelni.
Beszerelés előtt zsírozza be a gomb Ogyűrűit.
6. ábra, lásd a borító oldalon
→ A magasnyomású tisztító kézi szóró-pisztolyát csatlakoztassa a felülettisztí-tóhoz csatlakoztatni és kézzel húzza meg.
Szükség esetén 27-es csavarkulccsal húzza meg.
⚠VIGYÁZAT
A tömlőcsatlakozásnál erős szennyvízsu- gár távozik. A felülettisztítót tilos tömlő nél- kül használni.
7. ábra, lásd a borító oldalon
→ A O-gyűrűt a tömlő végén a szerelés előtt a mellékelt zsírral be kell kenni.
→ A mellékelt tömlőt a felülettisztító tömlöcsatlakozójába dugni és elfordítással biztosítani.
→ A tömlő másik végét a lefolyóhoz vezetni és a mellékelt tépőzár szalaggal rögzíteni.
Megjegyzés:
Amennyiben lehetséges, a tömlőt lejtés nélkül fektesse le. A szennyvíz maximális szállítási magassága 1 m.
A mellékelt tépőzár segítségével a szabadon lévő tömlővéget rögzíteni lehet (például a lefolyórácshoz).
Szükség esetén használjon hosszabbító tömlőt (lásd „Tartozékok“).
Munka közben a kézi szórópisztolyt és a felülettisztító fogantyúját mindkét kézzel tartsa.
→ A felülettisztítót úgy vezesse, hogy szorosan a tisztítandó felületre feküdjön.
Üzemen kívül helyezés
→ Forró vizes üzem után a felülettisztítót a lehüléshez 2 percig hideg vízzel üzemeltesse.
→ Szükség esetén öblítse át tiszta vízzel a felülettisztítót és a szívótömlőt.
Ápolás
→ A készüléket fagy ellen védje.
→ A kefék a tárolásnál ne deformálódjanak.
Megjegyzés:
A hosszú távú jó felszívási eredmény érdekében a felülettisztítót használat után ne állítsa a kefekoszorúra.
→ A kormánygörgőket használat után tiszta vízzel öblítse le és miután megszáradt fújja be vízkiszorító korrózióvédő olajjal.
Tartozékok
| Tartozékok: Megrendelésiszám | |
| Tömlő rögzítése (tapa-dókorong sima felületen történő rögzítéshez) | 2.642-528.0 |
| Szennyfogó (durva szennyleválasztó) | 2.642-532.0 |
| Tömlőtartó (fali rögzí-tés) | 2.042-001.0 |
| FRV 50 ME kefekoszo-rú | 6.371-011.0 |
| Hosszabbító tömlő 4.441 | -040.0 |
Segítség üzemzavar esetén
A rotációs kar nem forog:
→ Ellenőrizze a tisztító fúvókák szennyezettségét.
→ A kefekoszorú elkopott - cserélje ki a kefekoszorút.
→ A szívócsatorna vagy a szívócső el van záródva - tisztítsa meg a szívócsatornát és a szívótömlőt.
→ Az injektor fúvóka elzáródott - tisztítsa meg az injektor fúvókát.
A szívási teljesítmény alábbhagy:
→ Kruvige düüs kübarmutriga kergelt kinni.
