HASZNÁLATI ÚTMUTATÓ IAN 385211 CRIVIT

Szerelési útmutató PRENOSNI LEŽALNIK ZA NA PLAŽO Navodilo za sestavljanje

Max. terhelés: 110 kg Max. hasznos teher szállítási segédeszközként való használat esetén: 20 kg Gyártás dátuma (hónap/év): 01/2022 Rendeltetésszerű használat A termék nem kereskedelmi célú felhasználásra készült. A termék szabadidős tevékenységek végzésére használt környezetben és a kem- ping ek területén (kültéri) való használatra lett kialakítva. Biztonsági tudnivalók FIGYELEM!

• Gyermekek számára fulladásveszély áll fenn!

• Ne hagyja, hogy gyermekek felügyelet nélkül játsszanak a csomagolóanyaggal. Sérülésveszély!

• A strand- és szállító heverő maximális terhelhe- tősége 110 kg.

• Minden használat előtt ellenőrizze a terméket rongálódások illetve kopás szempontjából. Mindig ellenőrizze az összekötő elemek szo- ros illeszkedését. A termék csakis kifo- gásta- lan állapotban használható!

• Szorítsa meg az egyes elemeket a heverő használata előtt.

• A heverőt csak szilárd, sima talajon állítsa fel.

• A termék hibás összeszerelése esetén baleset- veszély áll fenn! Az ujjak zúzódási sérüléseinek veszélye!

• A heverőt csak felnőtt személyek szerelhetik össze. Ügyeljen a termék összehajtása és felépítése során a zúzódási sérülések elke- rülésére. Vigyázat!

• Ne hagyja felügyelet nélkül a gyermekeket. A heverő nem játszó vagy mászó eszköz. Ügyeljen arra, hogy senki ne álljon a heverő fej- vagy lábrésze alá.

• A heverő szállító segédeszközként is hasz- nálható. Személyek szállítására a heverő nem alkalmas!

• Rögzítse a terméket szélsőséges időjárási viszonyok esetén, pl. erős szélben. A termék védett helyen tárolandó. Összeszerelés A lábtartó felszerelése Megjegyzés: a lábtartó felszereléséhez össze kell csukni az ágyat.

1. Távolítsa el a kábelrögzítőt és a csomagoló-

2. Húzza ki a belső rudat (1b) a fő tartórúdból (1a)39HU

A dőlésszög beállítása A háttámla szögét 5 különböző fokozatba lehet állítani (K ábra). Ehhez először hajtsa a háttámlát egészen az ülőfelületre és ezt köve- tően függőleges helyzetbe. Ha ismét felhajtja a háttámlát, akkor az egyes fokozatok hallhatóan bekattannak. Ha hátra szeretné hajtani a háttám- lát, hajtsa fel teljesen, a függőlegesnél tovább, majd hajtsa vissza. Tárolás, tisztítás A terméket mindig száraz, tiszta és szobahőmér- sékletű helyen tárolja, ha azt nem használja. Csak nedves törlőkendővel tisztítsa meg, utána törölje szárazra. FONTOS! Ne használjon éles tisztítószereket a tisztításhoz. Karbantartás! Rendszeresen elle- nőrizze a csavarkötéseket. Tudnivalók a hulladékkezelésről Az árucikket és a csomagolóanyagot az érvé- nyes helyi előírásoknak megfelelően ártalmatla- nítsa. A csomagolóanyagok, pl. nylonzacskók, nem kerülhetnek gyermekek kezébe. A csoma- golóanyagot gyermekek számára hozzá nem férhető helyen tárolja. A terméket és csomagolását környezetba- rát módon selejtezze le. Az újrahasznosító kód a különböző anyagokat jelöli, hogy azok nyersanyag- ként újrahasznosíthatók legyenek. A kód az újrahasznosítás jelből - értsd: az újrahasznosí- tás körforgás jelölése - és egy számból áll, ami adott anyagot jelöl.

3. Dugja a belső rudak vékonyabb végeit a láb-

tartó (2) végeibe úgy, hogy a lyukak egymás felett helyezkedjenek el (B ábra).

4. Rögzítse a belső rudakat és a lábtartót csava-

rokkal (6) (C ábra).

5. Tegye a lábtartót a fő tartórúdba úgy, hogy a

hajlásszöge lefelé nézzen (D ábra).

6. Csavarozza össze a keresztrudat (1c) a tartó-

kerettel (E ábra). Megjegyzés: ügyeljen arra, hogy a lábtartó hajlásszöge lefelé nézzen. A kerekek felszerelése

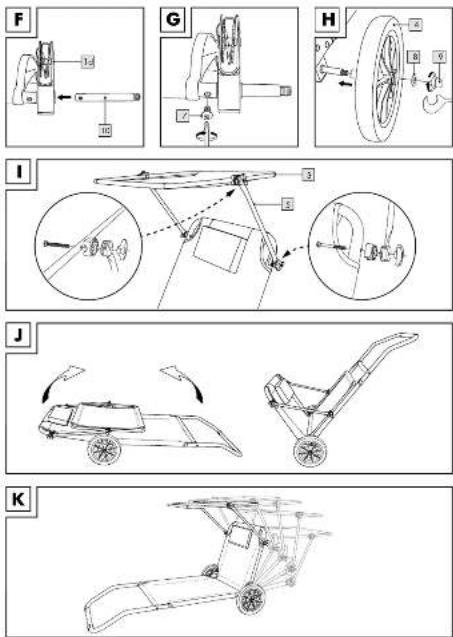

1. Csúsztassa be a csapot (10) a csuklóba (1d).

A csapot annyira kell betolni a csuklóba, hogy a csapon lévő menetes lyuk és a tengelyrúd- ban lévő lyuk egymás felett helyezkedjenek el (F - G ábra).

2. Ekkor rögzítse a rövid csavart (7) a csap

csavarmenetében lévő lyukba (G ábra).

3. A kereket (4) ekkor a rúdra kell tolni és a

csavaralátéttel (8) és a kalapos csavaranyá- val (9) rögzíteni kell (H ábra). Ehhez használ- ja a csomagban található szerszámokat. A napellenző felszerelése

1. Vegye le az előre felszerelt rögzítőcsavarokat

és a csavarhüvelyeket a rúdról (5).

2. Helyezze a hosszabb csavart belülről kifelé a

3. Helyezze fel a szélesebb lyukú csavarhüvelyt,

és rögzítse a rudat a rögzítőcsavarral (I ábra).

4. A rövidebb csavarral és a keskenyebb lyukú

csavarhüvellyel ugyanígy rögzíthető a napel- lenző (3). Használat szállító segédeszközként Szállító segédeszközként való használathoz hajtsa be úgy a napellenzőt, hogy az közvetle- nül a fekvőfelületre felfeküdjön és emelje meg a heverőt a lábkereten (J ábra). A hasznos teher maximális súlya 20 kg lehet.40 HU A garanciával és a szerviz lebonyolításával kapcsolatos útmutató A termék nagy gondossággal és állandó ellenőr- zés mellett készült. A DELTA-SPORT HANDELS- KONTOR GmbH privát végső felhasználóknak a vásárlás dátumától számított három év (garancia időtartama) garanciát ad erre a termékre a kö- vetkező rendelkezések szerint. A garancia csak anyaghibára és feldolgozási hibára érvényes. A garancia nem terjed ki a szokásos elhasználó- dásnak kitett, ezért kopó alkatrésznek tekintendő alkatrészekre (pl. elemek), valamint a törékeny alkatrészekre sem, például a kapcsolókra, az akkumulátorokra vagy az üvegből készült alkatrészekre. Kizárásra kerül a garanciaigény, ha a terméket szakszerűtlenül vagy helytelenül, nem rendel- tetésszerűen vagy nem az előirányzott felhasz- nálási körben használták, vagy figyelmen kívül hagyták a kezelési útmutató előírásait, kivéve, ha a végső felhasználó bizonyítja, hogy olyan anyag- vagy feldolgozási hiba áll fenn, amely nem a fent említett körülmények valamelyikéből ered. A garanciaigény csak a garancia időtartamán belül, az eredeti pénztári bizonylat bemutatásá- val érvényesíthető. Ezért kérjük, őrizze meg az eredeti pénztári bizonylatot. A garancia, a tör- vényes garancia vagy a méltányosság alapján végzett esetleges javítások a garancia időtar- tamát nem hosszabbítják meg. Ez vonatkozik a kicserélt és javított alkatrészekre is. Kérjük, hogy reklamáció esetén először az aláb- bi szervizvonalat hívja, vagy e-mailen keressen minket. Garanciális esetekben a terméket saját döntésünk alapján ingyenesen megjavítjuk, kicseréljük vagy megtérítjük a vételárat. A garan- ciából további jogok nem következnek. A jelen garancia nem korlátozza az Ön törvé- nyes jogait, különösen a mindenkori értékesítővel szembeni garanciaigényét. IAN: 385211_2107 Szerviz Magyarország Tel.: [phone] E-Mail: [e-mail]41 Čestitamo! Z nakupom ste se odločili za visokokakovos- ten izdelek. Pred prvo uporabo se seznanite z izdelkom. V ta namen natančno preberite naslednja navodilo za sestavljanje in varnostne napotke. Izdelek uporabljajte, kot je opisano, in za navedena področja uporabe. Ta navodilo za sestavljanje skrbno hranite. Če boste izdelek predali tretjim osebam, zraven priložite vso dokumentacijo. Obseg dobave (sl. A) 1 x glavno ogrodje (1) 1 x podnožje (2) 1 x senčilo (3) 2 x kolesa (4) 2 x palica (5) 2 x vijak dolg (6) 2 x vijak kratek (7) 2 x podložka (8) 2 x klobučasta matica (9) 2 x zatič (10) 1 x izvijač (11) 1 x navodilo za sestavljanje Tehnični podatki Teža: pribl. 4,35 kg Mere: pribl. 147 x 67 x 58 cm (D x Š x V)
