MANUALE UTENTE IAN 385211 CRIVIT

Istruzioni di montaggio

• Pericolo di soffocamento per i bambini!

• Non lasciare che i bambini giochino con il materiale di imballaggio. Pericolo di lesioni!

• Caricare il lettino da spiaggia o da trasporto con massimo 110 kg.

• Controllare danneggiamenti o usure sull’arti- colo prima di utilizzarlo. Controllare sempre il corretto posizionamento di tutti gli elementi di fissaggio. Questo articolo può essere utilizza- to solamente se si trova in condizioni perfette!

• Avvitare tutti i singoli componenti prima di utilizzare il lettino.

• Posizionare il lettino solamente su una superfi- cie stabile a livello del terreno.

• Il montaggio non corretto dell‘articolo provo- ca il rischio di ferimenti! Rischio di schiacciamento delle dita!

• Il lettino può essere montato solamente da adulti. Quando si apre e si chiude l’articolo, fare attenzione alle zone di schiacciamento. Attenzione!

• Non lasciare i bambini incustoditi. Il lettino non è un giocattolo o un attrezzo per arram- picata. Assicurarsi che nessuno si poggi nella zona della testa o dei piedi del lettino.

• Il lettino può anche essere utilizzato quale ausilio per il trasporto. Il lettino non è adatto per il trasporto di persone

• In caso di condizioni atmosferiche gravose,ad esempio vento forte, mettere al sicurol‘artico- lo. Conservare l‘articolo in un luogo protetto. Montaggio Montaggio del telaio di base Avvertenza: durante il montaggio del telaio di base la sedia a sdraio deve essere sempre richiusa.

1. Togliere le fascette e il materiale di imballaggio.

2. Estrarre le aste interne (1b) dalle aste princi-

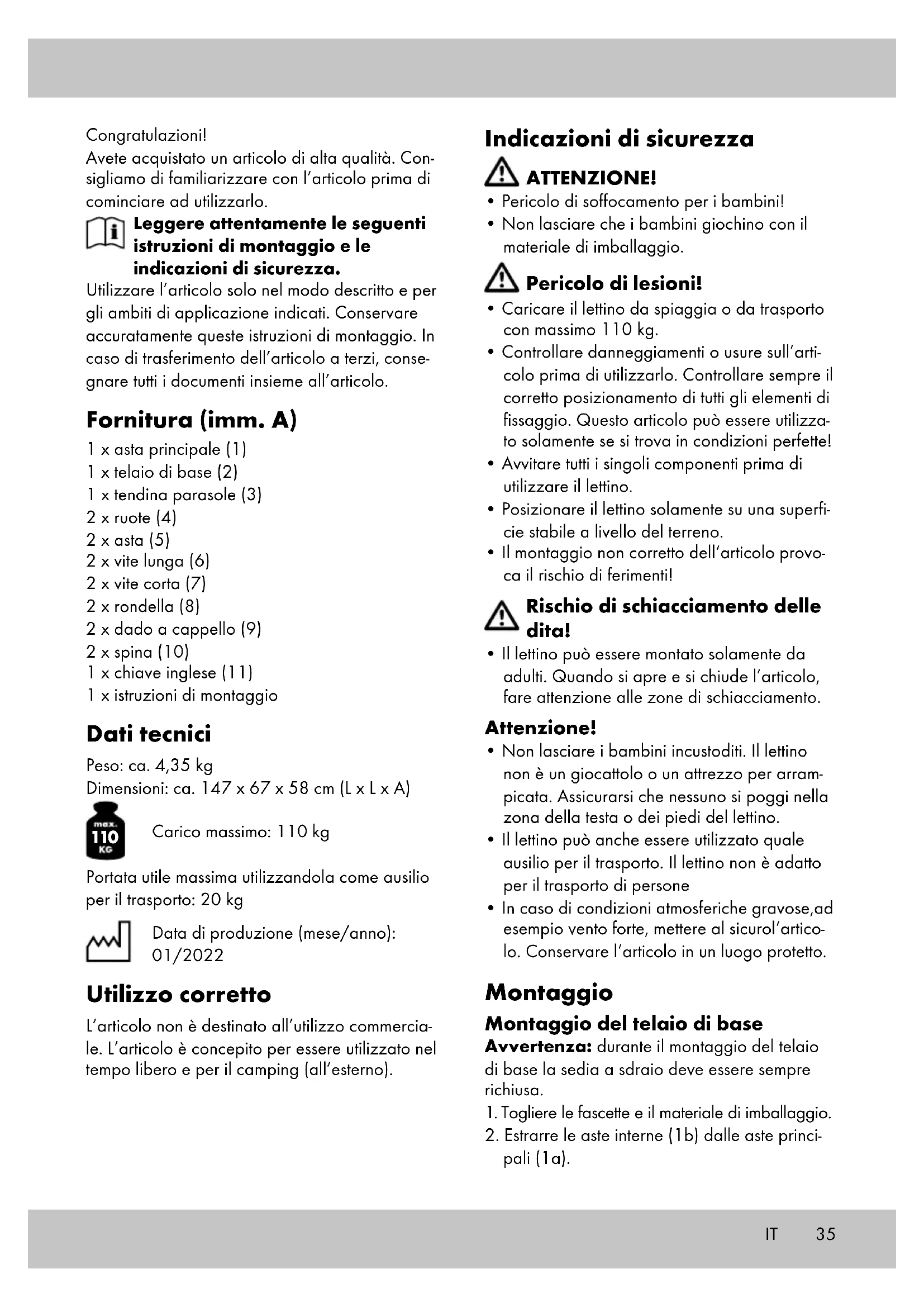

pali (1a). Congratulazioni! Avete acquistato un articolo di alta qualità. Con- sigliamo di familiarizzare con l’articolo prima di cominciare ad utilizzarlo. Leggere attentamente le seguenti istruzioni di montaggio e le indicazioni di sicurezza. Utilizzare l’articolo solo nel modo descritto e per gli ambiti di applicazione indicati. Conservare accuratamente queste istruzioni di montaggio. In caso di trasferimento dell’articolo a terzi, conse- gnare tutti i documenti insieme all’articolo. Fornitura (imm. A) 1 x asta principale (1) 1 x telaio di base (2) 1 x tendina parasole (3) 2 x ruote (4) 2 x asta (5) 2 x vite lunga (6) 2 x vite corta (7) 2 x rondella (8) 2 x dado a cappello (9) 2 x spina (10) 1 x chiave inglese (11) 1 x istruzioni di montaggio Dati tecnici Peso: ca. 4,35 kg Dimensioni: ca. 147 x 67 x 58 cm (L x L x A)

Carico massimo: 110 kg Portata utile massima utilizzandola come ausilio per il trasporto: 20 kg Data di produzione (mese/anno): 01/2022 Utilizzo corretto L’articolo non è destinato all’utilizzo commercia- le. L’articolo è concepito per essere utilizzato nel tempo libero e per il camping (all’esterno).36

3. Inserire le estremità più strette delle aste

interne nelle estremità del telaio di base (2), fino a quando i relativi fori sono sovrapposti (imm. B).

4. Fissare le aste interne e il telaio di base con le

5. Inserire il telaio di base con l‘angolo verso il

basso nelle aste principali (imm. D).

6. Avvitare l‘asta trasversale (1c) al telaio di

base (imm. E). Avvertenza: assicurarsi che l‘angolo del telaio di base sia rivolto verso il basso. Montaggio delle ruote

1. Inserire la spina (10) nello snodo (1d). La

spina deve essere spinta dentro allo snodo fino a quando il foro filettato e il foro dell‘asta assiale sono sovrapposti (imm. F - G).

2. Fissare ora la vite corta (7) nel foro filettato

3. Ora la ruota (4) va inserita sulla spina e

fissata con la rondella (8) e con il dado (9) (imm. H). Utilizzare gli attrezzi in dotazione. Montaggio della tendina parasole

1. Allentare le viti di tenuta pre-montate e stacca-

re le boccole dall‘asta (5).

2. Inserire la vite più lunga dall‘interno verso

l‘esterno attraverso le aste principali.

3. Inserire la boccola con l‘alloggiamento più

largo e fissare l‘asta con la vite di tenuta (imm. I).

4. Con la vite più corta e con la boccola dell‘al-

loggiamento più stretto si fissa allo stesso modo la tendina parasole (3). Utilizzo quale ausilio per il trasporto Per utilizzare il lettino quale ausilio per il traspor- to, piegare il parasole in modo che si trovi sulla superficie di appoggio e sollevare il lettino dal telaio di base (imm. J). Il carico massimo è di 20 kg. Regolare l’inclinazione L’inclinazione dello schienale è regolabile indi- vidualmente in 5 posizioni (imm. K). Per prima cosa piegare completamente lo schienale sulla superficie di appoggio e successivamente in posizione orizzontale. Quando viene risollevato lo schienale, questo scatta nelle singole posizioni. Per abbassare, sol- levare lo schienale fino a superare la posizione verticale e quindi riabbassare. Conservazione, pulizia In caso di mancato utilizzo, riporre l’articolo a temperatura ambiente in un luogo asciutto e pulito. Pulire solo con un panno umido e quindi asciugare. IMPORTANTE! Non utilizzare mai detergenti aggressivi. Manutenzione! Controllare regolar- mente le bullonature. Smaltimento Smaltire l’articolo e i materiali dell’imballaggio in conformità con le direttive locali in vigore. I materiali di imballaggio, come ad esempio le pellicole, non devono essere alla portata dei bambini. Conservare i materiali di imballaggio in un luogo non raggiungibile per i bambini. Smaltire i prodotti e gli imballaggi in modo ecologico. Il codice di riciclaggio ha lo scopo di contrassegnare i diversi materiali al fine di introdurli nel ciclo di riutilizzo (recycling). Il codice è composto dal simbolo del riciclo, che dovrebbe rappresentare il ciclo del riutilizzo, e un numero che indica di che materiale si tratta. IT37IT I vostri diritti giuridici, in particolare i diritti di garanzia obbligatoria prevista dalla legge nei confronti del relativo venditore, non sono limitati dalla presente garanzia. IAN: 385211_2107 Assistenza Italia Tel.: [phone] E-Mail: [e-mail] Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza L’articolo è stato prodotto con la massima cura e sotto un continuo controllo. DELTA-SPORT HANDELSKONTOR GmbH concede ai clienti finali privati, su questo articolo, tre anni di garanzia dalla data di acquisto (termine di garanzia) sulla base delle seguenti disposizioni. La garanzia vale solo per i vizi di materiale e di lavorazione. La garanzia non si estende alle parti soggette ad un normale degradamento e che siano quindi da considerarsi come pezzi soggetti ad usura (ad es. le batterie) né ai pezzi fragili come ad es. interruttori, batterie ricaricabili oppure pezzi in vetro. Dalla presente garanzia sono escluse le richieste legate a casi di utilizzo non conforme oppure di abuso dell’articolo, oppure di utilizzo avvenuto non nell’ambito delle condizioni previste oppure del campo di impiego previsto, oppure in caso di non osservanza delle direttive riportate nelle istruzioni d’uso, a meno che il cliente non dimostri che sussista un vizio di materiale o di lavorazione che non sia riconducibile ad una delle circostanze riportate sopra. Le richieste di garanzia possono essere avanza- te solo entro il relativo termine, su presentazione dello scontrino originale di acquisto. Si prega quindi di conservare lo scontrino originale. Il ter- mine di garanzia non sarà prolungato a seguito di eventuali riparazioni effettuate sulla base della garanzia, della garanzia obbligatoria prevista per legge oppure di accondiscendenza. Ciò vale anche per le parti sostituite oppure riparate. In caso di contestazione rivolgersi dapprima alla hotline di assistenza sotto indicata oppure mettersi in contatto con noi via e-mail. Laddove sussista un caso coperto dalla garanzia, l’artico- lo sarà – a nostra discrezione – da noi riparato gratuitamente, sostituito oppure sarà rimborsato il prezzo di acquisto. Non sussistono ulteriori diritti derivanti dalla garanzia.38 HU Szívből gratulálunk! Vásárlásával kiváló minőségű terméket válasz- tott. Használatba vétele előtt ismerkedjen meg a termékkel. Figyelmesen olvassa el az alábbi szerelési útmutatót, valamint a biztonsági utasításokat. A terméket kizárólag az itt ismertetett módon, a rendeltetésének megfelelően használja. Gondo- san őrizze meg a szerelési útmutatót. A termék továbbadásakor adja át az összes kapcsolódó dokumentumot is. A csomag tartalma (A ábra) 1 x fő tartórúd (1) 1 x tartókeret (2) 1 x napellenző (3) 2 x kerekek (4) 2 x rúd (5) 2 x hosszú csavar (6) 2 x rövid csavar (7) 2 x csavaralátét (8) 2 x kalapos csavaranya (9) 2 x stift (10) 1 x csavarkulcs (11) 1 x szerelési útmutató Műszaki adatok Súlya: kb. 4,35 kg Méret: kb. 147 x 67 x 58 cm (H x Sz x M)
