INSTRUKCJA OBSŁUGI IAN 385211 CRIVIT

• Niebezpieczeństwo uduszenia dla dzieci!

• Dzieci nie pozostawiać bez nadzoru z mate- riałem opakowaniowym. Niebezpieczeństwo urazu!

• Leżak plażowy i transportowy obciążać maksymalnie 110 kg.

• Przed każdym użyciem należy sprawdzić artykuł czy nie jest uszkodzony lub zużyty. Zawsze należy sprawdzić pewne umoco- wa- nie wszystkich elementów łączących. Z artykułu można korzystać jedynie gdy jest w nienagannym stanie!

• Przed zastosowaniem wszystkie elementy mocno skręcić.

• Leżak stawiać wyłącznie na mocnym, rów nym podłożu.

• Przy błędnym montażu artykułu istnieje nie- bezpieczeństwo urazu! Zagrożenie przytrzaśnięcia palców!

• Leżak może być montowany wyłącznie przez osoby dorosłe. Podczas rozkładania i skła- dania uważać na miejsca przytrzaśnięcia. Ostrożnie!

• Dzieci nie pozostawiać bez opieki. Leżak nie jest zabawką ani przyrządem do wspinania się. Należy uważać, aby nikt nie stawał na część nożną lub podgłówek.

• Leżak może być stosowany również jako pomoc transportowa. Leżak nie jest przezna- czony do transportu osób!

• W razie bardzo złych warunków pogodo- wych jak np.: podczas silnego wiatru należy zabezpieczyć artykuł. Artykuł przechowywać w zabezpieczonych pomieszczeniach. Montaż Montaż ramy podnóżka Uwaga: Podczas montażu ramy podnóżka leżak powinien pozostać w pozycji złożonej.

1. Usuń spinki kablowe i materiał opakowaniowy.

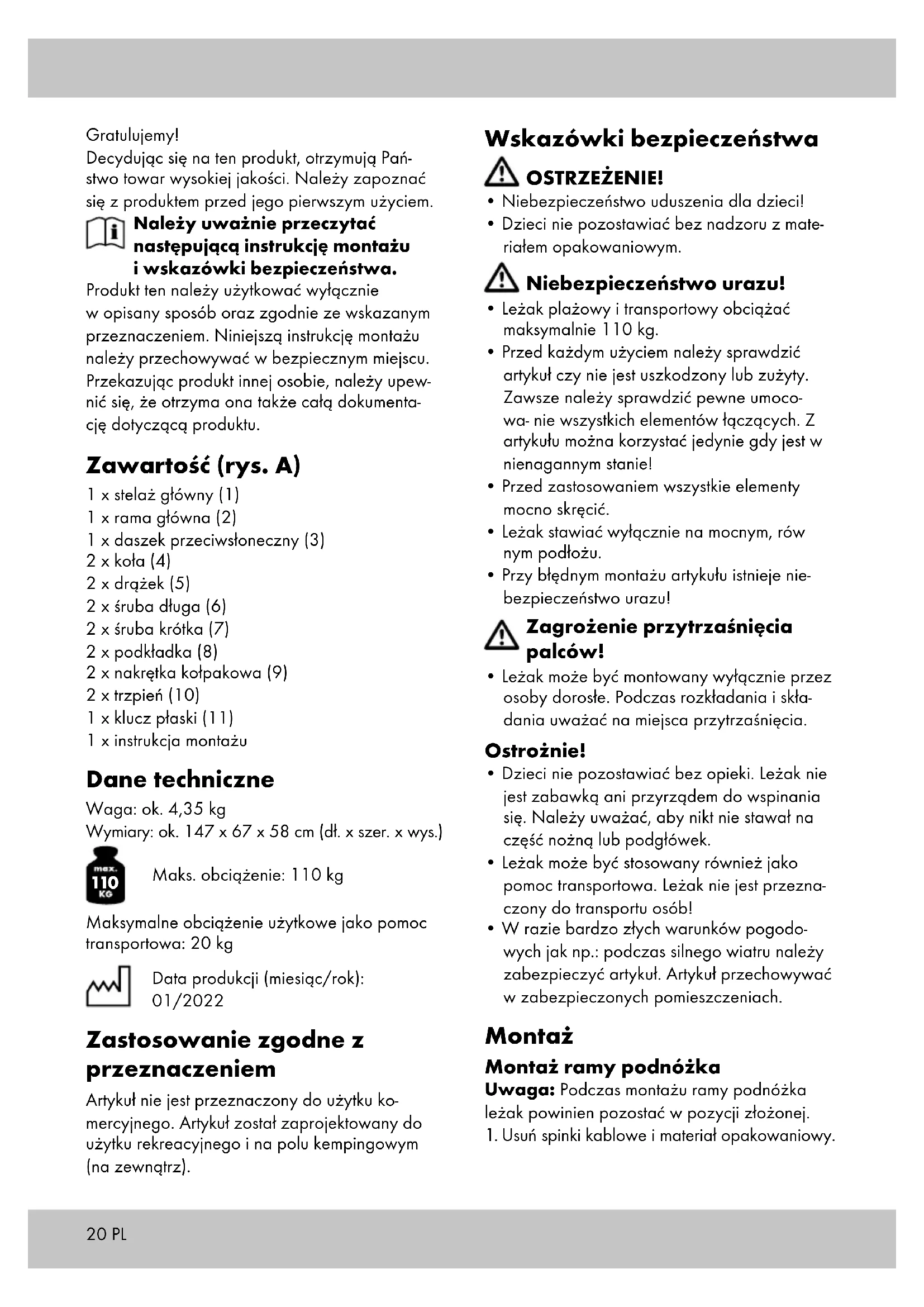

Gratulujemy! Decydując się na ten produkt, otrzymują Pań- stwo towar wysokiej jakości. Należy zapoznać się z produktem przed jego pierwszym użyciem. Należy uważnie przeczytać następującą instrukcję montażu i wskazówki bezpieczeństwa. Produkt ten należy użytkować wyłącznie w opisany sposób oraz zgodnie ze wskazanym przeznaczeniem. Niniejszą instrukcję montażu należy przechowywać w bezpiecznym miejscu. Przekazując produkt innej osobie, należy upew- nić się, że otrzyma ona także całą dokumenta- cję dotyczącą produktu. Zawartość (rys. A) 1 x stelaż główny (1) 1 x rama główna (2) 1 x daszek przeciwsłoneczny (3) 2 x koła (4) 2 x drążek (5) 2 x śruba długa (6) 2 x śruba krótka (7) 2 x podkładka (8) 2 x nakrętka kołpakowa (9) 2 x trzpień (10) 1 x klucz płaski (11) 1 x instrukcja montażu Dane techniczne Waga: ok. 4,35 kg Wymiary: ok. 147 x 67 x 58 cm (dł. x szer. x wys.)

Maks. obciążenie: 110 kg Maksymalne obciążenie użytkowe jako pomoc transportowa: 20 kg Data produkcji (miesiąc/rok): 01/2022 Zastosowanie zgodne z przeznaczeniem Artykuł nie jest przeznaczony do użytku ko- mercyjnego. Artykuł został zaprojektowany do użytku rekreacyjnego i na polu kempingowym (na zewnątrz).21PL

2. Wyciągnij drążek wewnętrzny (1b) ze stelaża

3. Wsuń zwężone końcówki drążków wewnętrz-

nych w końcówki ramy podnóżka (2), aż otwory znajdą się jeden nad drugim (rys. B).

4. Zamocuj drążki wewnętrzne i ramę podnóżka

przy pomocy śrub (6) (rys. C).

5. Wsuń ramę podnóżka w stelaż główny w taki

sposób, aby kątownik był skierowany w dół (rys. D).

6. Przykręć drążek poprzeczny (1c) do ramy

podnóżka (rys. E). Wskazówka: Zwróć uwagę, aby kątownik ramy podnóżka był skierowany w dół. Montaż kół

1. Wsuń trzpień (10) w przegub (1d).

Trzpień należy wsunąć w przegub w taki spo- sób, aby otwór gwintowany i otwór drążka osi znalazły się jeden nad drugim (rys. F - G).

2. Zamocuj teraz krótką śrubę (7) w otworze

gwintowanym (rys. G).

3. Koło (4) należy nasunąć teraz na trzpień i

zamocować przy pomocy podkładki (8) i nakrętki kołpakowej (9) (rys. H). W tym celu zastosuj dostarczone narzędzia. Montaż daszka przeciwsłonecznego

1. Odkręć z drążka zamontowane wstępnie

śruby ustalające oraz tuleje (5).

2. Wsuń dłuższą śrubę od środka na zewnątrz

przez stelaż główny.

3. Nałóż tuleję z szerszym mocowaniem ruro-

wym i zamocuj drążek przy pomocy śruby ustalającej (rys. I).

4. Przy pomocy krótszej śruby i tulei z węższym

mocowaniem rurowym mocuje się w ten sam sposób daszek przeciwsłoneczny (3). Zastosowanie jako pomoc transportowa Aby leżak zastosować jako pomoc transporto- wa należy złożyć dach tak, aby leżał bezpo- średnio na powierzchni leżaka i podnieść go za ramę na stopy (rys. J). Maksymalne obciążenie użytkowe wynosi 20 kg. Regulacja kąta nachylenia Nachylenie oparcia można regulować indywi- dualnie w pięciu pozycjach (rys. K). W tym celu oparcie należy złożyć całkiem na powierzchnię do siedzenia a następnie do po- ziomu. Gdy podnosi się znów oparcie zaskakuje ono słyszalnie na pojedynczych poziomach. Aby je obniżyć, odchyl oparcie w osi pionowej do góry, a następnie przesuń znów do tyłu. Przechowywanie, czyszczenie Podczas nieużywania należy zawsze przecho- wywać produkt w suchym i czystym miejscu, w temperaturze pokojowej. Czyścić wyłącznie przy użyciu wilgotnej ściereczki, następnie wytrzeć do sucha. WAŻNE! Nie czyścić przy użyciu ostrych środków czyszczących. Konserwacja! Należy regularnie sprawdzać połączenia śrubowe. Uwagi odnośnie recyklingu Artykuł oraz materiały opakowaniowe nale- ży usunąć zgodnie z aktualnymi przepisami obowiązującymi w danym miejscu. Materiały opakowaniowe, jak np. worki foliowe nie powinny znaleźć się w rękach dzieci. Materiał opakowaniowy należy przechowywać w miej- scu niedostępnym dla dzieci. Zutylizować produkt i opakowanie w sposób przyjazny dla środowiska. Kod materiału do recyklingu służy do oznaczenia różnych materiałów przeznaczonych do zwrotu do przetwór- stwa wtórnego (recyklingu). Kod składa się z symbolu, który powinien odzwierciedlać cykl odzysku, oraz numeru oznaczającego materiał.22 PL IAN: 385211_2107 Serwis Polska Tel.: [phone] E-Mail: [e-mail] Wskazówki dotyczące gwarancji i obsługi serwisowej Artykuł został wyprodukowany z najwyższą starannością i pod stałą kontrolą. DELTA-SPORT HANDELSKONTOR GmbH przyznaje klien- towi końcowemu na niniejszy artykuł trzy lata gwarancji od daty zakupu (okres gwarancyjny) z zastrzeżeniem poniższych postanowień. Gwa- rancja dotyczy wyłącznie wad materiałowych i wad wykonania. Gwarancja nie obejmuje części, które podlegają normalnemu zużyciu i z tego względu należy je traktować jako części zużywalne (np. baterie) i nie obejmuje części kruchych, np. przełączników, akumulatorów ani części wykonanych ze szkła. Wyklucza się roszczenia z tytułu niniejszej gwa- rancji w przypadku użycia artykułu w sposób niewłaściwy lub sprzeczny z jego przeznacze- niem lub w sposób wykraczający poza przewi- dziane przeznaczenie lub poza przewidziany zakres użytkowania lub jeśli wytyczne zawarte w instrukcji obsługi nie były przestrzegane, chyba że klient końcowy udowodni istnienie wady materiałowej lub wady wykonania, która nie wynika z podanych wyżej przyczyn. Roszczenia z tytułu gwarancji można zgłaszać wyłącznie w okresie gwarancyjnym za okaza- niem oryginalnego dowodu zakupu. Prosimy zatem zachować oryginalny dowód zakupu! W przypadku jakichkolwiek reklamacji prosimy skontaktować się z nami najpierw za pośred- nictwem podanej poniżej infolinii serwisowej lub drogą e-mailową. W przypadku objętym gwarancją artykuł zostanie – według naszego uznania – bezpłatnie naprawiony, wymieniony lub nastąpi zwrot ceny zakupu. Z gwarancji nie wynikają żadne inne prawa. Niniejsza gwarancja nie ogranicza Państwa ustawowych praw, w szczególności roszczeń gwarancyjnych wobec danego sprzedawcy. W przypadku wymiany części lub całego arty- kułu okres gwarancji przedłuża się o trzy lata zgodnie z art. 581 § 1 kodeksu cywilnego. Po upłynięciu czasu gwarancji powstałe naprawy są płatne.23CZ Srdečně blahopřejeme! Svým nákupem jste se rozhodli pro kvalitní výro- bek. Před prvním použitím se prosím seznamte s tímto výrobkem. Pozorně si přečtete následující návod k sestavení a bezpečnostní pokyny. Používejte tento výrobek pouze tak, jak je popsá- no, a pro uvedené účely. Dobře si tento návod k sestavení uschovejte. Pokud výrobek předáte třetí osobě, předejte jí i veškerou dokumentaci. Obsah dodávky (obr. A) 1 x hlavní tyče (1) 1 x opěrný rám (2) 1 x posuvná střecha (3) 2 x kola (4) 2 x tyč (5) 2 x šroub dlouhý (6) 2 x šroub krátký (7) 2 x vkládací podložka (8) 2 x uzavřená matice (9) 2 x kolík (10) 1 x klíč na šroub (11) 1 x návod k sestavení Technická data Váha: cca 4,35 kg Rozměry: cca 147 x 67 x 58 cm (D x Š x V)
