HASZNÁLATI ÚTMUTATÓ Big Wheeler 534.1 R Güde

Az eredeti hasznalati utasitas forditasa

Benzines funyiro

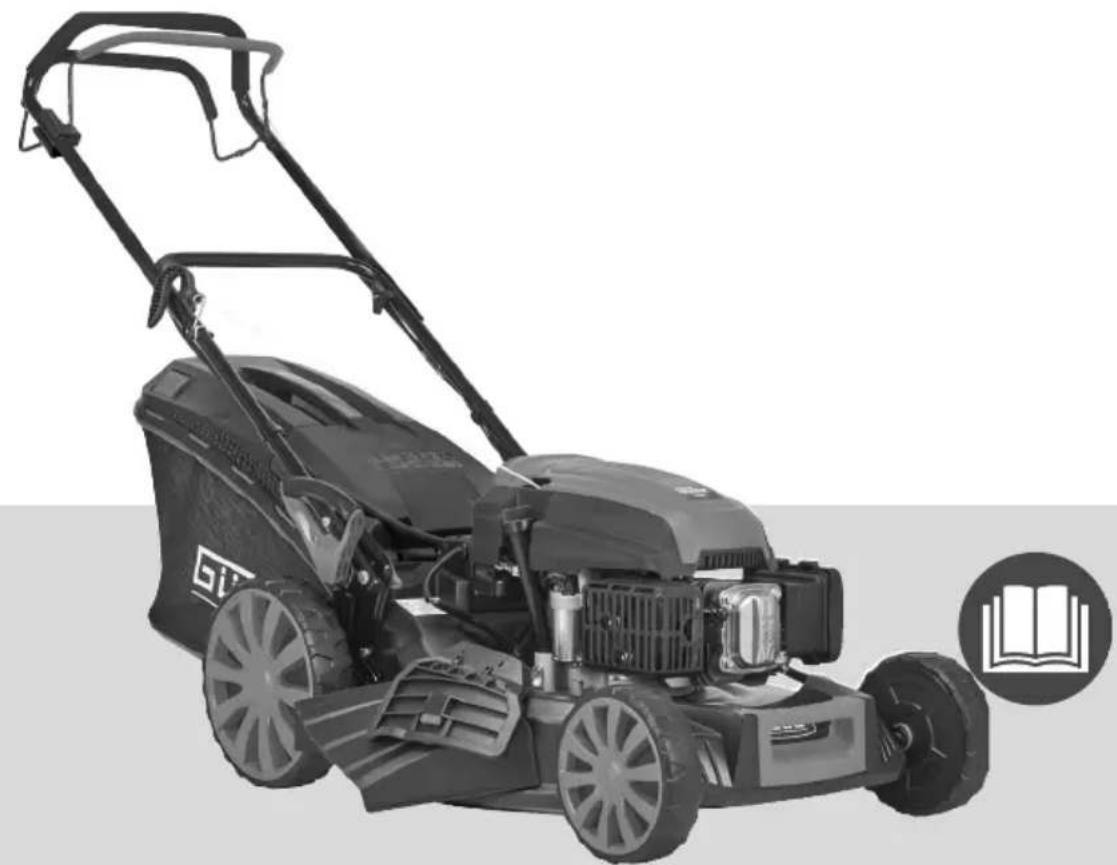

BIG WHEELER 534.1 R

95458

HU A keszülk üzembehelysezese

5-8

Betrieb

Benzines fünyíró		BIG WHEELER 534.1 R
Megrend.szám	95458	Méret (ho x szé x ma)	1.560 x 540 x
Motor	Power-Engine S 591 V		1080 mm
Motortipus 4 ütemü motor		Tömeg netto/brutto	39,3 / 42 kg
Motorteljesitmény 3,4 / 4,6 (kW / PS)
Tartalom 196 cm	3
Névleges fordulatszám 2800 1/min
Vágás szélesség 525 mm
Vágási magasság állitása 30 - 80 mm
A fügyőjtő kosár őrtartalma 65 l
Munkasebesség 3,6 km/h
Tartály köbtartalma 1 l
Üzemanyag Benzin
Indító rendszer	Arranque inverso y arranque electrico
Motorolaj 0,6 l 10W40
Üzemanyagfogyasztás 0,8 l/h
Abroncsméret hátul 279 mm
Abroncsméret elöl 203 mm

Zajartalom adatok

Hangnyomás szint LpA1)	83,2 dB (A)
Mér hängteljesítményszint LwA2)	95 dB (A)
Szavatolt hangteljesítményszint LwA3)	98 dB (A)
mérve... szerint 1) EN ISO 5395-1:2013;2) 3) 2000/14/EG;
1) K bizonytalanság 3,0 dB (A);
2) K bizonytalanság 1,85 dB (A),
Hallásvédó eszköz használata ajánlott!
Rezgésártalom adatok
Összesétitet rezgésértékek (három irányú vektoriális összug) az alábbi szerint meghatározva: EN ISO 5395-1:2013
rezgésemisszió erték ah	3,12 m/s2
K bizonytalanság 1,5 m/s2

VIGYAZAT: A rezgesszint az elektromos szerszam hasznalatanak megfeleloen valtozni fog, és nemely esetben meghaladhatja az utmutatokban megadott erteket. A vibracio szintje felhasznalható az egyes elektromos berendezesek összehasonlítására

Az érték alkalmas a vibraciós terhelés felbecsulisére is.

A rezgesterhelés pontos megbecsuléséhez azokat az idoket is figyembe kell venni, melyekben a keszülék lekapcsolódk, vagy ugyan muködk, azonban tenylegesen nincs hasznalatban. Ez jalentösen csökkentheti a rezgésterhélst a munkavégzs teljes idotartama alatt.

Vezessen be kiegészítőBiztonsági intézkedéseket a személy, vibrácio elleni védelméré, pl: az elektrmos szerszámok és berendezésk műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezésé.

Csak azután hasznalja a szivattyut, miután figyelmesen elolvasta es megertette a kezelési utmutatót.

Ismerkedjen meg az irányító elementkel és a berendezés szabályszerú hasznalatával! Tartsa be a biztonságiutasításokat. Viselkedjen figyelmesen harmadik személyel szemben. A kezelő személy felelos a balesetekérét a harmadik személybiztonságáér. Az esetben, ha a gép bekapsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.

Rendeltetésszerú használat

A funyiro legfeljebb 20^ -os lejtesszog mellett hazi- es hobbikertekben gyep- es fufeluletek vagasara szolgal.

A keszüléket kizárolag az alabbiakban leirtnak megfeleloen szabad hasznalni.Ebben az utasítasban foglalt altalanosan ervényes elóirások mellozese kovetkeztében beällt károkert a gyartó nem felelos

A gépet kinti környezetben hasznalja. Tilos a hasznalata zart, vagy rosszúl szellöztethetó térsegekben
A funyirot tilos bokrok, elo sovenyek es bozotok nyirasara, tetokon, vagy balkonon elhelyezett viragladakban levo kuszó viragok nyirasara es mulcsolasara hasznalni. Tovabbá, tilos a funyirot fa es elo sovenyekrol levagott faanyag orlesere mulcsolas celjabol, s a talaj egyenlotensegeinek kisimitasara hasznalni.

Viselkedés kényszerhelyzetben

Sérulésveszély!

Kezeit es lábait ne tegye a gép forgo alkatrészei közelébe! Tartsa be a fuszóró garattól a megfelelo távolságot!

Egési sérulések veszelye!

A gép égyes alkatrészei muködés kozben erösen felmelegednek. A forro alkatrészeket, pl. a motor és azejtompítot ne érintse meg!Ne fogja meg a forro alkatrészeket, pl. a motort és a hangtompítot.

Igyekezzen a balesetnek megfeleloen elsosegelyt nyujtani, s minel hamarabbBiztositson be orvosi segitspeget. A sebesultet nyugtassa meg, s vedje tovabbi balesettol. Az esetleges balesetak miatt a munkahelyen, a DIN 13164 norma kovetelmenye szerint, mindig legyen keznel, elsosegely nyujtashoz, kézi patika.Amit, szukseg eseten, a kézi patikaból kivesz, azonnal potolja vissza. Ha segitssegre van szuksege, tuntesse fel az alabbi adatokat

1. A baleset szinhelye
2. A baleset típusa
3. A sebesültek száma
4. A sebesülesek típusa

Követelények a gép kezelőjéré

A gép kezelöje hasznalat elott figyelmesen olvassa el a hasznalatiutasítást.

A keszüléket nem korlatozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező, ill. tapasztalattal és/ vagy ismeretekkel nem rendelkező személyek (beleertve a gyermekeket is) altali használatra tervezték, hacak nem azok egy a biztonságukér ilitetkes személy felügyelete alatt allnak, vagy utasításokat kaptak e személytol a keszülék kezelésere vonatkozoan.

Szakképesités: A gép hasznalatahoz, szakemberrel való felvilágositáson kivül nem szükséges specialis szakképesités.

Miníalis korhatar: A géppel kizárolag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkóru ak foglalkoztatása szakképszés alatt az oktató felügyelete mellet szakképzettseg elsjatītasa erdekében.

A helyi eloirasok meghatarozhatjak a kezel o szemely minimalis eletkorat.

Képzés: A gép hasznalatahoz eigendó szakember felvilágositása resp. a hasznalati utasítással való megismerkedés. Specialis képzés nem szükségés.

Szimbólumok

Figyelem!

A sérulisveszélyCsökkentése érdekében a felhasznalónak el kell olvasnia a hasznalatiutasítast

Viseljen hallásvéð eszközt.
Viseljen védószemüveget.

ViseljenBiztonsagi munkacipot atvags elleni vedelemmel, erdes talppal es acel orral!

Gyorsan

Lassan

A motoron vegzend o munkak elott kapcsolja ki a motort es tavolitsa el a gyujtogyerta dugaszat.

Vigyázz! Elhajitott tárgyak!

Ellenorizzee az olajsintet, szükség szerint toltson utána.

② Toltse meg a benzintartalyt.

Ha a motor meleg, akkor 3-szor nyomja meg a szivató.

Ha a motor hideg, akkor 6-szor nyomja meg a szivatot.

Mulcsozas

Gyujtes

Nyiras

Kidobás

Vigyázat, forro felület!

Vigyázz! Magas feszültseg!!

Vigyazat, éles kések! A kések a kikapcsolast kovetoen egy ideig meg forognak.

A kozelben allo szemelyeket tartsaBiztonsagos tavolsagban (legalab 5m

A gépen végzendo munkák elott kapcsoljaki motort.

Tilos a dohanyzás és nyilt láng használata

A gyerekeket tartsa a géptól távol!

A keszüléket szarazon és fagmentesen tárolja.

Szavatolt hangteljesitményszint L_WA

Nedvessegtolovni kell.

Acsomagolast felallitott helyzetben tartsa

Különleges Biztonsági Tudnivalók

Vigyázat

Olvassa el az összes biztonságiutasitástés rendel-kezest. A kovetkezokben leirt elóirások betartásanak emulasztása aramütesekhez, tuzhöz és/vagy sulyos testi sérülsekhez gezehet. Kérjuk a késöbbi hasznalatra gondosanörizge meg ezeket az elóirásokat.

Az eszkoz hasznalata soran ygermekeket es mas szemelyeket, valamint allatokat tartson tavol. A minimalisBiztonsagi tavolsag 5 m.

Viseljen szemelyi védofelszerelest.

Viseljen védókesztyút, ha szükséges.

Kizárolag nappali vilagosságban, vagy megfelelo megvilagítas mellett szabad a géppel dolgozni.

A keszülékeket a hasznalat elott gondos ellenorzs alakekll vetni. Kizarolag kifogastalan allapotu kszülékekelvegezzen munkat. Amennyiben olyan hibat fedezne felakszülken, amely veszelyt jelenthet a kezel'o szamara,akkorCsak zrt kovtoen mukodtesse a kszüléket, miutan elharitotta a hibat.

A kaszálandó területet munka el'tt gondosan vizsgalja at, s távolítson el minded oyan tárgyat, amit a fúnyíro elhajithatna.

Munka kozben mindig figyeljen, ugyeljen arra, amit csinal es meggondoltan dolgozzon az elektromos kéziszerszammal. Ha faradt, ha kabitoszerek vagy alkohol hatasa alatt all, vagy orvossagokat vet be, ne hasznalja

a berendezest.

Bekapcsolt allapotban soha ne nyuljon be a gep burkolata ala. Tartsa be a fuszoro garattol a megfelelo tavolsagot!

A toltok kizarolag az alabbi cserelheto akkuk toltesere alkalmasak:

Az üzemanyag nagy mertékbent tuzveszélyes.

A benzint kizárolag e célnak megfelelo edenyben szabad tárolni.

Az üzemanyagot kizárólag kinti környezetben szabad a gépbe tölteni. Tilos nyílt láng közelében, pl. égő cigaretta.

Az uzemanyagot kizarolag a gep startolasa elott toltse a tartalyba. Tilos a motor uzemeltetese koben eltavolitani a benzintartaly kupakjat, vagy uzemanyagot toleni a gepbe, ha a motor forro.

Ugyeljen arra, hogy az uzemanyag ne folyjon ki. Az esetben, ha a benzin kiomlik, ne kapcsolja be a motort. A gépról távolítsa el a kiömlöttt benzint, s minded begyújtasi kiserletet akadályozzon meg addig, ameddig az uzemanyag, a gép felszínéról, el nem párolog.

Az elso üzembe helyezés elott a motort feltétlenül fel kell tolteni motorolajjal.

Minden üzembe helyezés elott ellenorizze az olajsintet. Szükség eseten toltson utana motorolajat.

Fennáll a mérgezés!

Akipufogogazok, az üzemanyagok és a kenoanyagok mergezok. Akipufogogazok belegzese halalos lehet!

A gépet kinti környezetben használja. Tilos a haszná-lata zárt, vagy rosszúl szellőtethető térsegekben

Ne használja a gépet zárt térben, ahol szénmonoxid koncentrólódhat.

A hasznalat elott végezzen szemrevételezées ellenorzest annak megallapitára, hogy a keszülk - kulönósképpen a vagoszerkezet, a kotöelemek és az egész vagóegység - nem sérult-e.

A fúnyíró csak akkor muködtethetó, ha a kidobonyilársa
a teljes fúgyüjtó szerkezet vagy az önzáró levalaszto
védōberendezes fel van helyezve.

Minden üzembe helyezés elott ellenorizze a csavaros é a tolo csatlakozokat, szintén aBiztonsagi berendezeseket tartanak-e, helyesen be vannak-eszoritva, s a MOZgo részek akadálymentes és konnyen futnak-e.
Minden üzembe helyezés elott ellenorizze az inditasi reteszelés és a nyomókapcsoló rendeltetesszerú muködesét.
Szigóran tilos a gépre felszerelt védóberende-seket leszerelni, kicserénlni, nem a rendeltetésnek megfeleloen hasznalni, vagy más gyártóktól szármasz bīttonsági berendeşeseket hasznalni.
Szigoruan tilos minded leplombalt eszkoz megbontasa a motorfordulatszam modositasa/ elallitasa erdekében.
Tilos a berendezes hasznalata az esetben, ha hibas, vagy aBiztonsagi berendezes meg van kurosodva. A kopott es hibas alkatreszeket haladektalanul cserelje ki.

A motort kizárolag az esetben kapcsolhatja be, ha kezei és a lábai a géptől biztonságos távolságban vannak.

Startolasn tilos a funyiro gépet oldalra donteni.

Tilos a motor startolasa az esetben, ha a kezelo szemely a fuszoró garat elott all.

Ugyeljen aBiztonsagos testtartasra, kulönosen lejtosterepen.Tilos a géppelmeredek lejtokon dolgozni.Kulönosen ovatos legyen irányvaltoztataskor!

Lejtokön, árokban, gatakon, szemétárolok stb. kozelében veszelyes füvet nyirni.

Ne becsülje tul onmagat. Kerülje el a normalistól elteró testtartást, ügyeljen arra, hogy mindig biztosan alljon és az egyensúlyat megtartsa. Ovatosan hátráljon, felbukás veszélye!

A géppel folytatott munkavégzés soranBiztositson megfelelo fenyforrast ill. latasi viszonyokat.A rossz megvilagítas/latasi viszonyok jelentos biztonsagi kockázatot jelentenek.

Ne használa j kispép rossz idoben, kulönösen ne kozelgo vihar eseten.

Lehetóseg szerint ne használja a terméket nedves fuvön.
Járjon! Soha ne fusson!

Kulönösen ovatosnak kell lennie, ha a funyiro gépet megforditja, vagy ha sajat maga felé húzza.

Az esetben, ha a fūnyiro gépet ledonti (pl. szàllitas kōzben), vagy felemeli, hogy áthaladhasson a fū nélkūli terülen, vagy a fūnyiro gépet arra a területe viszi, ahol fūvet fog vele nyirni, vagy már eltávozik onnan, a késeket mindig kapcsolja ki, s varjon, hogy megálljanak.

Az esetben, ha idegen tárgyakba utközik, vagy a gép vibrálni kezd, azonnal kapcsolja ki és távolítsa el a gyüxtógyertya dugaszát. Ellenőrìzze, nincs-e a gép megróngólódva, szükség eseten a híbák távolítsa el.

A munka befejezését kovetoen azonnal kapcsolja ki a gépet.

Mukodes kozben soha ne vegye le a gyujtfozsakot. A gyujtfozsak felhelyezese es levetele elott mindig kapcsolja ki a gepet.

A kikapcsolast kovetoen ne helyezze azonnal a gépet zart helyiségbe, hanem varjon, mig teljesen kihul.

Soha ne raktározza el a készüléket úgy, hogy a tartáyaban benzin van, olyan épúletben, amelyben a benzingőzök esetlegesen nyílt lánggal vagy szikrákkal érintkezhetnek.

Hosszabb idei tárolás esétén feltétlenül urítse ki a benzintartályt!

A hibás kipufogócsövet feltétlenül cserélje ki.

Tilos megvaltozatni a motor regulais beallitasats, vagy a motortultekerni!

Karbantartás

A motoron vegzendmunkak elott kapcsoljaki a motort es tavolitsa el gyujtogyerta dugaszt. Varjon, mig a tep forgo reszei lnak, s a berendezes teljesen kihul!

A gépet, elsośorban a tartályt és a motort, mindig tartsa tisztan! A fuszóró garatot és a burkolatot rendszeresen tiszítitsa!

A szarso tulhevulesnek elkerulse erdekében rendszeresen tavolitson el minded fues gazmaradvanyt. A fuilletve a gazmaradvanyok a védopajzs alatt egymásba akadnak, ami megakadályozza, hogy a szarso elegendo hütest kapjon. A maradványokat csavarhuzóval vagy hasonlóval ovatosan tavolitsa el.

A tuzveszelyt uyg csokkentheti a leheto legkisebbre, ha a hengerbordakat gyakran kitisztitja suriytett levegovel, es a hangtompito kornyekerol kiszabaditja az agak, levelek vagy masok maradekait.

A tuzveszely alacsonyan tartasa erdekében a motort es a kipufogot szabadon kell tartani futol, lombtol es a tulzott mennyiségu kenozsirtol.

A gép MOZgo részeit kenje be oylan olajjal, mely nincs káros hatással a környezetre!

Rendszeresen ellenorizze a fugyujt'o kosarat kopas es elavulas szempontjabol!

Javitaskat es azokat a munkakat, melyeket a hasznalati utasitas nem tartalmaz, kizarolag iltekes szakemberek vgezhetik

Csak eredeti tartozekokat es eredeti potalkatrészeket alkalmazzon! Azokat az alkatrészeket, amelyek csereje nincs leirva,Csak a gyartonal csereltesse kil

Nem eredeti potalkrészek hasznalata nem megengedett. Nem eredeti potalkrészek hasznalata eseten nem tudjuk garantálni a rendeltetesszeru mukodest.

Kizárolag rendszeresen karbantartott és kezelt gép lehet megbizható segédeszköz. Elégtelen karbantartás és kezelés elore nem látható balesetekhez és sérülsekhez gezethet.

Jotállás

A jotallás kizárolag az anyagi, vagy gyartási hibákól eredő elegtelensegkre vonatkozik. Reklamácio eseten fel kell mutatni azeredeti, a vásárláskor kapott, s a vásárlás datumával ellatott iratot.

A jóttálas nem vonatkozik a géppel valo szaktalan hasznalat kovetkezteben bekovetkező hibákra, pl. a gep túlterhelése, erőszakos hasznalata, vagy idegen tárgyakkal valo megrónálódaşa.A hasznalati utasítás melloźese kovetkezményeire, szerelesi és szokásos, normalis elhasznalódaşa sem vonatkozik a jóttálas.

Szervíz

Vannak kerdései? Reklamáció? Szüksége van potalkatarészekre, vagy hasznalati utasitára? Honlapunko a www.guede.com címen szervíz terén gyorsan, burokráciat kizárva segitségère leszünk. Kérem, segitsen, hogy segithessünk. Hogy gépét reklamáció esétén identifikálhassuk, szükségünk van a gyartási számra, a szortiment tételszámára és a gyartási évre. Ezek az adatok fel vannak tuntetve a tipus cimkén. Annak érdekében, hogy mindig kéznél legyenek ezek az adatok, kérjuk, lent töltske ki öket.

Gyartasi szam:

Megrendesi szam

Gyartasiev:

Gépszemle és karbantartási terv

A karbantartási terv be nem tartása a motor károsodásához gezethet!

Rendszeres karbantartásidö-közök		Minden üzembe-helyezéselött	1 havonta 3	Hóna- ponként	6 Hóna- ponként	12 Hóna- ponként	24 Hóna- ponként
			5 Munkaórák	25 Munkaórák	50 Munkaórák	100 Munkaórák	250 Munkaórák
Motorolaj (10W-40)	Ellenőrzés	✓
	Csere		✓		✓
Levegőszűrő	Ellenőrzés	✓
	Csere				✓
Gyújtógyer-tya kulcs	Ellenőrzés Tisztítsa ki					✓
	Csere						✓

A megfelelo karbantartast a megadott honapban vagy az eloirt uzemorak eltelte utan vgezze el - attol fuggoen, amelyik hamarabb kovetkezik be.

Uzemzavarok kikeresésé

Üzemzavarok Okok		Intézkedések
A motor nem startol	Nem nyomta le a Start-Stop kart Nyomja le a Start-Stop kart!
	Szívatót nem működtéték Nyomja meg a szívatót
	Elégtelen üzemanyag Tölte fel az üzemanyagot!
	Túlságosan hosszú bowden kábel A haranganya segítségével állītsa be a bowden kábel hosszát!
	Nem megfelelő üzemanyag, raktározás az üzemanyagartály kiürítése nélkül, nem megfelelő benzin	Ürítse ki az üzemanyagartályt és a karbu-rátort! Tankoljon a gépbe friss benzint!
	Szennyezett gyújtógyertya(az elektródkon szénmaradékok), s az elektródk távolságataúlságosan nagy.	A gyertyát tiszítisca ki, Ellenőrizable a gyertya hóérétét, a gyertyát szükség esétén cse-rélje ki, s állītsa be az elektródk távolságát 0,6-0,8mm-re.
	A gyújtógyertya a benzintól (túlszívatott motor) nedves	A gyújtógyertát szárítisa ki, majd szerelje vissza!
Automikus előtolás nem működik	Túlságosan hosszú bowden kábel A haranganya segítségével állītsa be a bowden kábel hosszát!
Nem gyüjti a füvet. Bedugult a csatornaA fúgyüjtő kosár tele van.A fú túlságosan vizes!		Tiszítisca ki a kivezető csatornát! Ürítse ki a fúgyüjtő kosarat! Kizárólag száraz idöben kaszáljon!

Forditasa azonossagi nyilatkozat EU

Ezzel kijelentjuk mi, a hogy a lentiekben megelölt gépipari termek, koncepciója és tervezese, az altalunk forgalomba kerulő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelmenyeinek.

Agépen, a velünk való konzultació nélkül végzett valtozasok esétén, a jelen nyilatkozat érvenyességét veszti.
