HASZNÁLATI ÚTMUTATÓ EV3213 DOLMAR

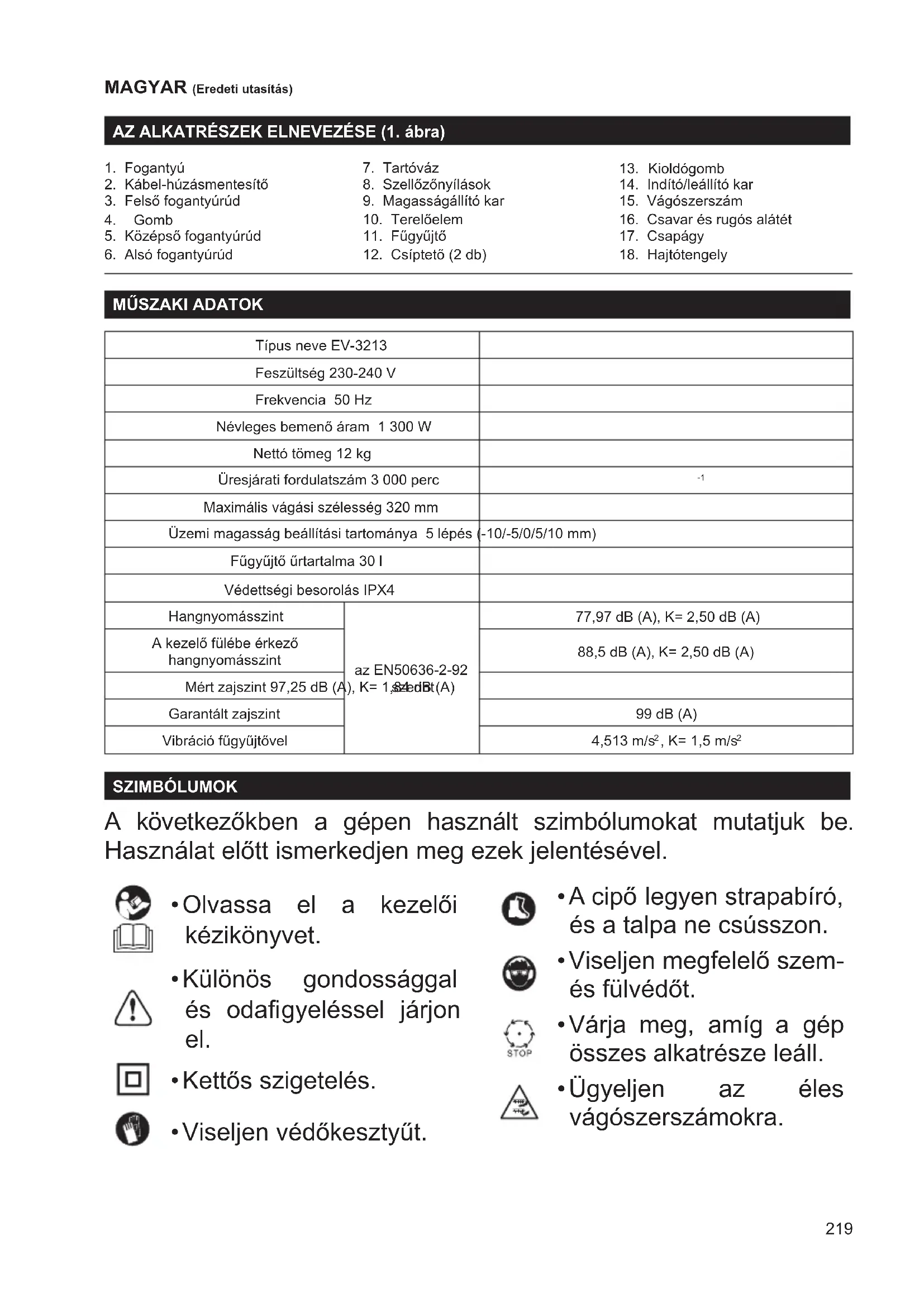

AZ ALKATRÉSZEK ELNEVEZÉSE (1. ábra)

1. Fogantyú	7. Tartóváz	13. Kioldógomb
2. Kábel-húzásmentesítő	8. Szellőzőnyílások	14. Indító/leállító kar
3. Felső fogantyúrúd	9. Magasságállító kar	15. Vágószerszám
4. Gomb	10. Terelőelem	16. Csavar és rugós alátét
5. Középső fogantyúrúd	11. Fügyűjtő	17. Csapágy
6. Alsó fogantyúrúd	12. Csíptető (2 db)	18. Hajtótengely

MÜSZAKI ADATOK

Típus neve EV-3213
Feszültség 230-240 V
Frekvencia 50 Hz
Névleges bemenő áram 1 300 W
Nettó tömeg 12 kg
Üresjárati fordulatszám 3 000 perc		-1
Maximális vágási szélesség 320 mm
Üzemi magasság beállítási tartománya 5 lépés (-10/-5/0/5/10 mm)
Fügyűjtő ürtartalma 30 l
Védettségi besorolás IPX4
Hangnyomásszint	az EN50636-2-92(A), K= 1, szedBt(A)	77,97 dB (A), K= 2,50 dB (A)
A kezelő fülébe érkező hangnyomásszint		88,5 dB (A), K= 2,50 dB (A)
Mért zajszint 97,25 dB (A)
Garantált zajszint		99 dB (A)
Vibráció fügyűjtővel		4,513 m/s2, K= 1,5 m/s2

SZIMBÓLUMOK

A következőkben a gépen használt szimbólumokat mutatjuk be. Használat előtt ismerkedjen meg ezek jelentésével.

- Olvassa el a kezelői kézikönyvet.

• Különös gondossággal és odafigyeléssel járjon el.

• Kettős szigetelés.

- Viseljen védőkesztyűt.

- A cipő legyen strapabíró, és a talpa ne csússzon.

- Viseljen megfelelő szem- és fülvédőt.

• Várja meg, amíg a gép összes alkatrésze leáll.

- Ügyeljen az éles vágószerszámokra.

- Tisztítás vagy karbantartás előtt, illetve ha a hálózati kábel megsérül, kapcsolja ki a motort és húzza ki a csatlakozódugót.

- A gép nagy sebességgel repülő tárgyakat vethet ki magából.

- Tartson elegendő biztonsági távolságot a munkaterület környezetében tartózkodó személyektől és állatoktól.

- Ne tegye ki esőnek vagy nedvességnek.

- Ha a hálózati kábelt megsérti vagy elvágja, azonnal húzza ki a csatlakozódugót a hálózati aljzatból.

- Fennáll az áramütés veszélye.

- Tartsa távol a kábelt a vágószerszámoktól és a kerekektől.

- Csak EU-tagállamok számára Mivel a berendezésben veszélyes alkatrészek vannak, a használt elektromos és elektronikus berendezések negatív hatással lehetnek a környezetre és az emberi egészségre.

Az elektromos és elektronikus készülékeket ne obja a háztartási szemétbe!

Az elektromos és elektronikus berendezések hulladékairól szóló európai irányelvnek és annak a nemzeti jogszabályokhoz történő adaptálásának megfelelően a használt elektromos és elektronikus berendezéseket külön kell összegyűjteni, és a települési hulladék elkülönített gyűjtőhelyére kell szállítani a környezetvédelmi előírásoknak megfelelően.

Ezt jelzi a berendezésen elhelyezett áthúzott kerekes kuka szimbólum.

BIZTONSÁGI FIGYELMEZTETÉSEK

HASZNÁLAT ELŐTT MINDENKÉPPEN OLVASSA EL A KEZELŐI KÉZIKÖNYVET TARTSA MEG, KÉSŐBB MÉG SZÜKSÉGE LEHET RÁ

A gép használata előtt mindenképpen olvassa el a használati útmutatót. Tartsa be az összes utasítást, és a gép üzembe helyezését a leírtak szerint végezze el.

A gép rendeltetésszerű használata

• A gép a kertek gyepének szellőztetésére és gereblyézésére szolgál.
• A kerti gyepszellőztető kizárólag otthoni használatra szolgál, ipari célú felhasználásra nem alkalmas. A gép nyilvános helyen nem használható.

Általános utasítások

• A kezelői kézikönyvet elolvasva ismerkedjen meg a gép működtetésével. Ha a gép kezelője nem ismeri az útmutatásokat, az megnöveli a tűz és az áramütés kockázatát, továbbá veszélyt jelent a kezelő és mások testi épségére is.

• A gépet csak olyan személynek adja kölcsön, akinek szaktudásában megbízik.

• Ha a gépet kölcsönadja, mindig adja oda vele együtt a kezelői kézikönyvet is.

• Soha ne engedje, hogy a készüléket gyermekek, csökkent fizikai, érzékszervi vagy mentális képességű személyek, továbbá a szükséges tapasztalatokkal és szakértelemmel nem rendelkező vagy a jelen utasításokat nem ismerő személyek használják. Előfordulhat, hogy a helyi előírások megszabják az üzemeltetés alsó korhatárát.
• A gépet csak akkor használja, ha fizikailag alkalmasnak érzi rá magát. Minden műveletet nyugodtan és körültekintően végezzen. A gép közelében lévő személyek és tárgyak épségéért a kezelő felel.
• Agépetalkoholosbefolyásoltság, fáradtság vagy rosszullét esetén tilos használni.
• Ha fáradt, tartson pihenőt, nehogy elveszítse az uralmát a gép felett. Javasoljuk, hogy tartson óránként 10–20 perc szünetet munka közben.

• A gépet a használati utasításoknak megfelelően, az alkalmazási területet és a helyi viszonyokat figyelembe véve üzemeltesse. A gép véletlen elindulása veszélyhelyzetet okozhat.

• A gép üzemeltetését helyi vagy országos szabályok korlátozhatják.

• Legyen körültekintő. Figyeljen oda arra, amit csinál. Használja a józan eszét. Fáradtan ne üzemeltesse a gépet.

Személyi védőfelszerelés

• Öltözzön fel a munkához megfelelően. Ruházata legyen praktikus és kényelmes; legyen szoros, de a mozgást ne akadályozza. Ne viseljen ékszereket vagy olyan ruhadarabot, amely beleakadhat a gépbe. Ha hosszú a haja, kösse össze.
• A halláskárosodás megelőzése érdekében mindig használjon fülvédőt.
• Viseljen védőszemüveget, hogy a szétrepülő tárgyak és anyagdarabok ne okozhassanak szemsérülést.
• Ujjait mindig védje megfelelő védőkesztyűvel.
• Egészsége megőrzése érdekében viseljen porvédő maszkot.
• A gép üzemeltetésekor viseljen strapabíró cipőt, amelynek nem csúszik a talpa. Az ilyen lábbeli véd a sérülések ellen, és stabil álló helyzetet biztosít.

- A gép kezelése közben mindig zárt cipőt és hosszúnadrágot viseljen. Soha ne működtesse a gépet mezítláb vagy nyitott szandálban.

A munkaterület biztonsága

• Gondoskodjon arról, hogy amíg a gépet üzemelteti, gyermekek, nézelődők és állatok ne tartózkodjanak a közelben.
• Ügyeljen arra, hogy a munkaterületen ne legyenek kövek, huzalok, üvegcserepek vagy más, nem odavaló tárgyak. Az ilyen tárgyakat a gép felkaphatja és elrepítheti, ami személyi sérülést és anyagi kárt okozhat.
• A gépet csak jó látási viszonyok esetén, nappal működtesse. Sötétben vagy ködben ne használja a gépet.
• A gépet robbanékony környezetben, például gyúlékony folyadékok, gázok, illetve porok közelében nem szabad működtetni. A gép ugyanis a port vagy a gázokat begyújtó szikrát hozhat létre.
• Ne érje víz vagy nedvesség a gépet. A gépbe jutó víz megnöveli az áramütés kockázatát.

A gép indítása

- A kábel csatlakoztatása és a gép bekapcsolása előtt:

– Ellenőrizze, hogy sérülésmentes-e a csatlakozódugó és a kábel. – Ellenőrizze, hogy valamennyi csavar, anya és egyéb kötőelem meg van-e húzva.

– Győződjön meg arról, hogy a vágószerszámok a helyükön vannak, és állapotuk megfelelő.

– Ellenőrizze a védőelemek és a biztonsági berendezések, például a terelőelemek és a fűgyűjtő hibátlan működését.

– Győződjön meg arról, hogy a szellőzőnyílásokat nem tömítette-e el por vagy más idegen anyag. Ha eltömödtek, tisztítsa meg öket puha kefével vagy ronggyal.

– Az olvashatatlan vagy sérült címkéket cserélje ki.

– Ellenőrizze a gép összes alkatrészét, és bizonyosodjon meg arról, hogy az rendeltetésszerűen és helyesen működnek. Különösen abban az esetben tilos üzemeltetni a gépet, ha a kapcsoló hibásodott meg.

– Győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van, hogy megelőzze a gép véletlen beindulását.

– Győződjön meg arról, hogy a karbantartáshoz használt szerszámokat, például a villáskulcsot vagy csavarhúzót eltávolította a gép közeléből.

- Ha a hálózati csatlakozókábel a sérült, csak eredeti pótalkatrészt szabad használni, amelyhez a Dolmar hivatalos szervizközpontjában lehet hozzájutni.

- Soha ne használja a gépet, ha a biztonsági elemek, például a terelőelem vagy a fügyűjtő sérült vagy hiányzik.

- Amikor bekapcsolja a motort: - Lábfejét tartsa távol a vágószerszámoktól. - Ne döntse meg a gépet. - Ne álljon a kidobónyílás elé. - Ügyeljen arra, hogy keze, más testrészei vagy ruházata soha ne érjen a mozgó alkatrészekhez.

Az elektromossággal kapcsolatos tudnivalók

- Használat előtt ellenőrizze, hogy a gép csatlakozódugója beleillik-e a hálózati aljzatba.

- Soha ne alakítsa át a csatlakozódugót.

• Ügyeljen a kábel épségére. A gépet ne húzza a kábelnél fogva, a csatlakozódugót pedig ne a kábelnél fogva húzza ki az aljzatból. A kábelt tartsa távol hőforrásoktól, olajtól, éles peremektől és mozgó alkatrészektől. A sérült vagy összegabalyodott kábel használata megnöveli az áramütés kockázatát.
• Rendszeresen ellenőrizze a hosszabbító kábel szigetelésének épségét. Ha sérült, cserélje ki.
• Ha a tápkábel megsérül, azonnal húzza ki a hálózati csatlakozódugót az aljzatból. Az áram alatt lévő részekhez érő sérült kábel áramütést okozhat. Ezért csak azután érjen a kábelhez, ha már kihúzta a hálózati csatlakozódugót. Ha a kábel megrongálódott vagy elkopott, ne használja a gépet.
• Sérült kábel használata tilos.
• A kábelt és a hosszabbító kábelt tartsa távol a vágószerszámoktól és a kerekektől. A vágószerszámok kárt tehetnek a kábelben, ami áramütést okozhat.

• A gép szabadban való használatakor mindig használjon maradékárammal működő, legfeljebb 30 mA-es megszakítót (RCD).

• Kizárólag kültéri használatra alkalmas, a ráfröccsenő víznek ellenálló hosszabbító kábelt használjon. A hosszabbító kábel keresztmetszete 25 m-es hosszúság alatt legalább 1,5 mm², 25 m feletti hosszúság felett pedig 2,5 mm² legyen.

• A gép kizárólag az adattáblán feltüntetett feszültségű, egyfázisú váltakozó áramú hálózathoz csatlakoztatható. A gép az európai szabványoknak megfelelő kettős szigeteléssel rendelkezik, így földelővezeték nélküli aljzatokból is táplálható.
• Testével ne érjen földelt felületekhez (pl. csövekhez, radiátorokhoz, hűtőkhöz).

Működtetés

• Kerülje a gép nedves füvön történő használatát. Ha mégis nedves füvön dolgozik, legyen különösen óvatos, nehogy elcsússzon.
• A gép működtetése közben két kézzel, stabilan kell fogni a fogantyút. A balesetek elkerülése érdekében tartsa a fogantyút szárazon és tisztán.
• Ne fusson a géppel. Használat közben csak sétáljon.
• Ha lejtön dolgozik, fordítson különös figyelmet egyensúlya megőrzésére.
• Ne tolja a gépet egyenesen fel vagy le a lejtón. Mindig vízszintes vonalban dolgozzon.

- Ha a gépet lejtön kapcsolja be, legyen rendkívül körültekintő.

- Soha ne dolgozzon meredek lejtón.

- Legyen rendkívül körültekintő, amikor hátrafelé vagy maga felé húzza a gépet.

- A gép üzemeltetése közben kerülje az egyensúly elvesztésével járó testhelyzeteket. Mindig álljon stabilan, egyensúlyát őrizze meg. Így váratlan helyzetben is meg tudja őrizni az uralmát a gép felett.

- Soha ne üzemeltesse a készüléket, amíg valaki – különösképpen gyermekek – vagy házi kedvencek tartózkodnak a közelben.

- Mindig ügyeljen a következőkre: - Lábfejét tartsa távol a vágószerszámoktól. - Ne döntse meg a gépet. - Ne álljon a kidobónyílás elé. - Ügyeljen arra, hogy keze, más testrészei vagy ruházata soha ne érjen a mozgó alkatrészekhez.

- A gépet nem szabad erőltetni. A biztonságos és hatékony üzemeltetés a tervezett sebességgel érhető el. A gép gyakori túlterhelése motorkárosodást vagy tüzet okozhat.

- Kapcsolja ki a motort, és húzza ki a csatlakozódugót:

– Ha a gépet felügyelet nélkül hagyja – Elakadás vagy meghibásodás elhárítása előtt

- A gép ellenőrzése, tisztítása, illetve javítása előtt - Beállítás, tartozékok cseréje vagy a gép tárolásra való felkészítése előtt

– Ha a gép akadálynak ütközik. Ilyen esetben várja meg, amíg a gép lehül. Vizsgálja át a gépet, és cserélje ki a szükséges alkatrészeket, mielőtt folytatja a munkát

- Ha a gép rázkódni kezd vagy rendellenes zajt ad ki - Ha felhelyezi vagy leveszi a fügyűjtőt - Ha valaki belép a munkaterületre - Ha nem füvel borított felületen halad át - A gép szállítása esetén.

- Állítsa le a vágószerszámot:

- Ha meg kell döntenie a gépet - Ha nem füvel borított felületen halad át - Amikor a gépet a munkaterülethez szállítja vagy onnan elszállítja.

- Ügyeljen a vágószerszámokra, mert forgásuk nem áll le azonnal a kikapcsolás után.

Karbantartási tudnivalók

• A gépet a gyártó hivatalos szervizközpontjában, kizárólag eredeti cserealkatrészek felhasználásával javíttassa. A hibás javítás, illetve az elégtelen karbantartás lerövidítheti a gép élettartamát, és növeli a balesetek bekövetkezésének kockázatát.
• Rendszeresen ellenőrizze a gépet.
• A gép szervizelése, vizsgálata, beállítása, tárolása, illetve tartozékainak cseréje előtt végezze el a következőket:

– Kapcsolja ki a gép tápellátását

– Válassza le a gépet a hálózatról
– Ellenőrizze, hogy leállt-e az összes mozgó alkatrész – Hagyja lehűlni a gépet.

- Vizsgálja meg a következő ellenőrzésekkel, hogy épek-e a gép alkatrészei:

• A biztonsági elemek rendeltetésszerűen működnek
• Valamennyi mozgó alkatrész akadálymentesen és hibamentesen mozog
• Valamennyi alkatrész ép, és helyesen van felszerelve
• Ellenőrizzeavágószerszámot sérülés, kopás és kiegyensúlyozatlanság szempontjából

– Ellenőrizze rendszeresen a fűgyűjtőt sérülés és kopás szempontjából – Ellenőrizze, hogy megfelelően meg vannak-e húzva az anyák és csavarok – A sérült vagy kopott alkatrészeket a hivatalos szervizközponttal cseréltesse ki vagy javíttassa meg.

• A karbantartást, illetve a javítást kizárólag a jelen kezelői kézikönyvben ismertetett módon végezze. Minden más műveletet a Dolmar hivatalos szervizközpontjában kell elvégeztetni.
• Csak a géphez való eredeti Dolmar alkatrészeket és tartozékokat használja. Ellenkező esetben személyi sérülés vagy gépkárosodás történhet.
• A gépet száraz helyiségben tárolja. Ügyeljen rá, hogy gyerekek ne férhessenek hozzá a géphez. A gépet a szabadban tárolni tilos.

Vibráció

• A túlzott vibráció keringési betegségben szenvedő személyeknél ér- vagy idegrendszeri sérülést eredményezhet. A vibráció a következő tüneteket idézheti elő az ujjakon, a kézen vagy a csuklón: „elgémberedés” (zsibbadás), bizsergés, fájdalom, tűszúrásszerű érzés, a bőrszín megváltozása. Ha ezen tünetek bármelyikét észleli magán, forduljon orvoshoz.
• Az „elgémberedés” megelőzése érdekében munka közben tartsa melegen a kezeit, és tartsa karban a berendezést és a tartozékait.

VIGYÁZAT!

- A gép üzem közben elektromágneses teret hoz létre maga körül. Az orvosi implantátummal élő személyeknek ajánlatos kikérniük orvosuk vagy az implantátumgyártó véleményét, mielőtt használnák a gépet. Ellenkező esetben az elektromágneses tér kedvezőtlenül befolyásolhatja az implantátum működését, és ezzel súlyos sérülést okozhat.

ÖSSZESZERELÉS

FIGYELEM:

- Mielőtt bármilyen munkát végezne a gépen, ellenőrizze, hogy a gép ki van-e kapcsolva, és a tápkábel ki van-e húzva.

A fogantyúrúd összeszerelése (2., 3., 4. ábra)

1) Illessze az alsó fogantyúrudat (6) a tartóvázba (7). Igazítsa egymáshoz a két alkatrész csavarlyukait, majd rögzítse őket egymáshoz egy csavarral. Végezze el ezt a lépést mindkét oldalon.
2) Helyezze a középső fogantyúrudat (5) az alsó fogantyúrúdra (6). Igazítsa egymáshoz a két fogantyúrúd csavarlyukait, majd rögzítse őket egymáshoz a gomb (4), a távtartó és a csavar segítségével. Végezze el ezt a lépést mindkét oldalon.
3) Helyezze a felső fogantyúrudat (3) a középső fogantyúrúdra (5). Mindkét oldalon rögzítse a felső fogantyúrudat a gomb (4), a távtartó és a csavar segítségével.
4) A csíptetőkkel (12) rögzítse a kábelt a fogantyúrúdon.

A fügyűjtő összeszerelése

FIGYELEM:

- Fügyűjtő nélkül ne üzemeltesse a gépet. Ellenkező esetben a kirepülő tárgyak sérülést okozhatnak.

- Azoknál a hátsó kidobónyílásos berendezéseknél, amelyeknél a fügyűjtő levétele után szabaddá válnak a hátsó görgők, teljes szemvédő maszkot kell viselni.

MEGJEGYZÉS:

- Ha a fügyűjtő megtelt, csökken a gép teljesítménye. Ürítse ki rendszeresen a fügyűjtőt, mielőtt az teljesen megtelne.

A fügyüjtő felhelyezése

Húzza fel és tartsa felhúzva a terelőelemet (10). Akassza a fügyűjtő akasztóit a gépen található hornyokba.

A fügyüjtö levétele

Húzza fel és tartsa felhúzva a terelőelemet (10). Az akasztókat a gépen található hornyokból kiakasztva vegye le a fügyűjtót.

Kábel-húzásmentesítő (5. ábra)

A kábel-húzásmentesítő (2) segít megakadályozni, hogy a kábel a késre vagy a kerekekre tekeredjen.

Alakítson ki egy kisebb hurkot a hálózati kábel végén, azután vezesse át a hurkot a kábel-húzásmentesítő nyílásán, majd akassza az akasztóra.

A gép használata közben folyamatosan figyelje, hogy merre vezet a kábel. A munkavégzést mindig a hálózati tápellátáshoz legközelebb eső ponton kezdje, hogy megakadályozza a kábel véletlen elvágását. Javasoljuk, hogy munkavégzés közben tartsa a vállán a kábelt.

A vágószerszám le- és felszerelése

FIGYELEM:

- Viseljen védőkesztyűt.

- A vágószerszámon végzett munkálatok közben legyen különösen óvatos. A szerszám rendkívül éles, és üzem közben felmelegedhet.

- Mindig az adott munkához megfelelő vágószerszámot használja.

- Használat előtt győződjön meg arról, hogy a vágószerszámot a géphez rögzítő két csavar szorosan meg van húzva. Ha a csavar meglazult vagy elveszett, ne használja a gépet. Ha sérült, haladéktalanul cserélje ki.

A vágószerszám leszerelése

1) Vegye le a fügyüjtöt (11).
2) Távolítsa el a gépról a fogantyút.
3) Egy sík felületen fordítsa felfelé a gépet.
4) Lazítsa ki a két csavart (16). Távolítsa el a csavarokat és a rugós alátéteket.
5) Emelje fel a vágószerszám csapágyrészt (17), és húzza le a vágószerszámot (15) a hajtótengelyről (18).

A vágószerszám felszerelése

1) Helyezze fel a vágószerszámot úgy, hogy a hatlapú anyás részét a hajtótengely foglalatába csúsztatja.
2) Rögzítse a géphez a csapágyas részt a csavarokkal és a rugós alátétekkel.

A MÜKÖDÉS LEÍRÁSA

VIGYÁZAT!

• Mielőtt a tápkábelt a hálózati aljzatba dugja, mindig ellenőrizze, hogy ki van-e kapcsolva a gép. Ha a gépet bekapcsolt állapotban csatlakoztatja a hálózathoz, a váratlan elindulás súlyos személyi sérülést okozhat.
• Soha ne használja a gépet, ha sérült a hálózati kábel. Ellenkező esetben a kábel áramütést okozhat.
• Ne használja a gépet, ha nem lehet a kapcsolóval be- és kikapcsolni. A hibás kapcsolót a Dolmar hivatalos szervizközpontjában javíttassa meg.

Indító/leállító kar

A gép indításához nyomja be és tartsa benyomva a kioldógombot (13), majd húzza be teljesen az indító/leállító kart (14), és tartsa ebben a helyzetben. Miután behúzta az indító/leállító kart, elengedheti a kioldógombot. A gép leállításához egyszerűen csak engedje el az indító/leállító kart.

A gép működése közben a kioldógomb (13) nem működik, akkor sem, ha véletlenül nyomja meg azt (13).

Magasságállítás

A vágószerszámot a gyep állapotának megfelelően kell beállítani.

A következő táblázat támpontot ad a magasság beállításához.

Magasság	Használat
	Gyepszellőztetés	Gereblyézés (opcionális tartozék)
+10 mm	Szállításhoz és tároláshoz.	Szállításhoz és tároláshoz. Érzékeny gyep gereblyézése. Vékony rétegek eltávolítása.
+5 mm	Érzékeny gyep szellőztetése. Vékony rétegek eltávolítása. Második gyepszellőztetés ősszel.	Normál gyep gereblyézése.
0 mm	Normál gyep szellőztetése. Normál réteg eltávolítása.	Durva, vastag gyep gereblyézése.
-5 mm	Normál gyep szellőztetése. Vastag réteg eltávolítása.	Gereblyézéshez NE használja.
-10 mm	Durva, vastag gyep szellőztetése. Vastag réteg eltávolítása.	Gereblyézéshez NE használja.

A magasság megváltoztatása

Nyomja be a magasságállító kart (9) a keréktengely felé, és állítsa feljebb vagy lejjebb a kart.

Túlterhelés elleni védelem

A gép túlterhelés elleni védelemmel van ellátva, amely a következő helyzetekben lép működésbe:

• A vágószerszám elakad a köré rakódott fellazított anyagtól.
• Nagyobb mértékű gyepszellőztetést próbál meg végezni a géppel, mint amire a motor képes.
• Valami akadályozza a vágószerszám mozgását.

Ha a védelem működésbe lép, a gép automatikusan kikapcsol.

Ilyen esetben válassza le a gépet a hálózatról, hagyja lehülni, és újraindítás előtt szüntesse meg a túlterhelés okát.

MÜKÖDTETÉS

Tippek a működtetéshez:

• A gép használata előtt nyírja le, a gép használata után pedig trágyázza meg a gyepet.
• A vágószerszám magasságát mindig a fű magasságának és az időjárási viszonyoknak megfelelően állítsa be.
• Kerülje a gép nedves füvön történő használatát. Ellenkező esetben a fű a kidobónyilásra és a gép egyéb alkatrészeire tapadhat. Ezenkívül a nedves fű az elcsúszás és az elesés veszélyét is növeli.

• A gépet ne mozgassa túl gyorsan, inkább lassú tempóban tolja. Ellenkező esetben a kidobónyílás eltömódhet, a motor pedig túlterhelódhet.

• A gépet lehetőség szerint egyenes vonalban vezesse.

• A gyep szellőztetését egymást kissé átfedő sávokban végezze. A művelet így egyenletes és sima felületet eredményez.
• Ha virágágyás található a munkaterületen, tegyen körülötte egy-két kört a géppel.
• Legyen különösen óvatos, amikor fordul a géppel.
• Ne maradjon egy helyben, mert azzal kárt tesz a gyepben.

Tippek a gyepszellőztetéshez:

• Mindig vegye számításba az időjárási viszonyokat. A meleg, napos és párás idő ideális a gyep szellőztetéséhez, mert a gyep gyorsan és tökéletesen képes regenerálódni. Hideg, forró vagy száraz idő esetén nem ajánlott a szellőztetés.
• A gyepszellőztetést tavasszal végezze.
• Ha a nyár csapadékos, kora összel szellőztesse át a gyepet.
• Nagy forróságban ne végezzen gyepszellőztetést.
• Ha a nyár rendkívül száraz, ne végezzen gyepszellőztetést összel.

Tippek gereblyézéshez:

• Ahhoz, hogy a fü tavasszal egészségesen növekedjen, nagy mennyiségű levegőre van szükség a gyökérzet közelében.
• A gyep állapotától függően 4–6 hetente ajánlatos a gyepet átszellőztetni.

KARBANTARTÁS

FIGYELEM:

• A gép karbantartása és átvizsgálása előtt mindig ellenőrizze, hogy a gép ki van-e kapcsolva és ki van-e húzva.
• A gép karbantartását és átvizsgálását megfelelő védőkesztyűben végezze.
• A vágó a kikapcsolást követően nem áll le azonnal. Karbantartási munkálatok előtt mindig várja meg, hogy az összes mozgó alkatrész leálljon.

• Karbantartás után az összes szerszámot távolítsa el a gépből.

• Ne használjon benzint, gázolajat, hígítót, alkoholt vagy hasonló anyagot a tisztításhoz. Ha mégis ilyet használ, az elszíneződéshez vagy repedéshez vezethet. A gépet csak nedves ruhával és puha kefével tisztítsa.

• A gépet ne tisztítsa slauggal vagy nagynyomású vízzel.

A gép szállításakor ügyeljen a következőkre:

• Kapcsolja ki a motort, húzza ki a csatlakozódugót, és várjon, amíg a vágószerszám teljesen leáll.
• Állítsa a vágószerszámot szállítási magasságba.
• A gépet mindig a fogantyújánál fogva szállítsa.
• Ügyeljen arra, hogy a gépet ne érje nagy erőhatás vagy erős rázkódás.
• Ha járművön szállítja a gépet, gondoskodjon a megfelelő rögzítésről.

Minden használat után végezze el a következőket:

• Kapcsolja ki a motort, húzza ki a csatlakozódugót, és várjon, amíg a vágószerszám teljesen leáll.
• Tisztítsa meg a fügyűjtőt. Száraz helyiségben tárolja.
• A gép ellenőrzéséhez, tisztításához és tárolásához száraz helyiséget válasszon.

Rendszeresen végezze el a következő műveleteket:

• Ellenőrizze, hogy az összes kötőelem (csavar, anya stb) szilárdan van-e rögzítve.
• Ellenőrizze, hogy van-e a gépen laza, kopott vagy sérült alkatrész. Ha szükséges, cserélje ki őket.
• Győződjön meg arról, hogy a burkolatok és védőelemek épek és nem deformálódtak.
• Ha üzem közben rendellenes rezgést és rázkódást tapasztal, azt az idegen tárgyak miatt kiegyensúlyozatlanná vált vagy eldeformálódott vágószerszám okozhatja. Ilyen esetben javíttassa meg a vágószerszámot a hivatalos szervizközponttal.
• A vágószerszám idővel elkopik. Ellenőrizze rendszeresen a vágószerszám állapotát és stabilitását. Ha elkopik vagy kicsorbul, cserélje ki.
• Mielött eltenné a gépet, tisztítsa meg és lássa el kenéssel az összes csavart.

HIBAELHÁRÍTÁS

VIGYÁZAT! Hibaelhárítás előtt kapcsolja ki a gépet, húzza ki a tápkábelt a hálózati aljzatból, majd várja meg, amíg a gép teljesen leáll.

Jelenség Lehetséges ok Megoldás

A gép nem indul el. Nincs bedugva a hálózati csatlakozókábel.	Csatlakoztassa a hálózati csatlakozókábelt.
Sérült a hálózati csatlakozókábel.	Azonnal húzza ki a kábelt. Kérje fel a helyileg illetékes, hivatalos Dolmar szervizközpontot a javításra.
Az elektromos áramkör sérülése.	Kérje fel a helyileg illetékes, hivatalos Dolmar szervizközpontot a javításra.
Nincs benyomva a kioldógomb.	Nyomja be a kioldógombot, majd húzza be az indító/ leállító kart.
Nincs behúzva az indító/leállító kar.	Nyomja be és tartsa benyomva a kioldógombot. Ezt követően az indító/leállító kar behúzása is szükséges.
A gép recsegő hangot ad ki.	Idegen test tekeredett a vágószerszámra.
A gép szokatlan hangot ad ki.	Tönkrement a hajtószíj
A gép nem éri el a maximális teljesítményt.	Az áramforrás feszültsége alacsonyabb a szükségesnél.
	Eltömödtek a szellőzőnyílások. Tisztítsa meg a szellőzőnyílásokat.
A géppel végzett munka eredménye nem kielégítő.	Túl magas a fű. A gyep lazítása előtt nyírja le a füvet.
	A vágószerszám elkopott vagy sérült. Cserélje ki.
	A gép teljesítménye nem elegendő az adott területhez.
	A szellőztetés mélysége helytelenül van beállítva.

OPCIONÁLIS TARTOZÉKOK

FIGYELEM:

- A tartozékok vagy kiegészítők használata kizárólag az útmutatóban ismertetett Dolmar szerszámmal együtt javasolt. Ettől eltérő tartozékok és kiegészítők használata személyi sérülést okozhat. A tartozékokat és a kiegészítőket mindig a megadott rendeltetési céljukra használja.

- Ha a tartozékokkal kapcsolatban segítségre vagy részletesebb tájékoztatásra van szüksége, kérje a helyi Dolmar szervizközpont segítségét.

Többféle vágószerszám létezik:

- Gyepszellőztető kés - a kés éle meglazítja a talajt és elvágja a gyökereket.

- Gereblyéző kés (opcionális tartozék) - finom tűi segítségével eltávolítja a füvet és a leveleket.

MEGJEGYZÉS:

- Lehetséges, hogy a listában szereplő egyes tételek normál tartozékként a csomag részét képezik. A tételek országonként eltérőek lehetnek.

EK-MEGFELELŐSÉGI NYILATKOZAT

Csak európai országokra vonatkozóan

Az EK-megfelelőségi nyilatkozat a jelen használati útmutató A. függelékében található meg.

OZNAČENIE JEDNOTLIVÝCH ČASTÍ (Obr. 1)

1. Rukovät'	7. Podpera	13. Odist’ovacie tlačidlo
2. Uvolňovací prvok napnutia šnúry	8. Vetracie otvory	14. Páčka spustenia/zastavenia
3. Horná tyč rukoväte	9. Prvok na nastavenie výšky	15. Rezný nástroj
4. Gombík	10. Vychyľovací kryt	16. Svorník a perová podložka
5. Stredná tyč rukoväte	11. Zachytávač trávy	17. Ložisko
6. Dolná tyč rukoväte	12. Príchytka (x2)	18. Hnací hriadel'

TECHNICKÉ ÚDAJE
