KASUTUSJUHEND EV3213 DOLMAR

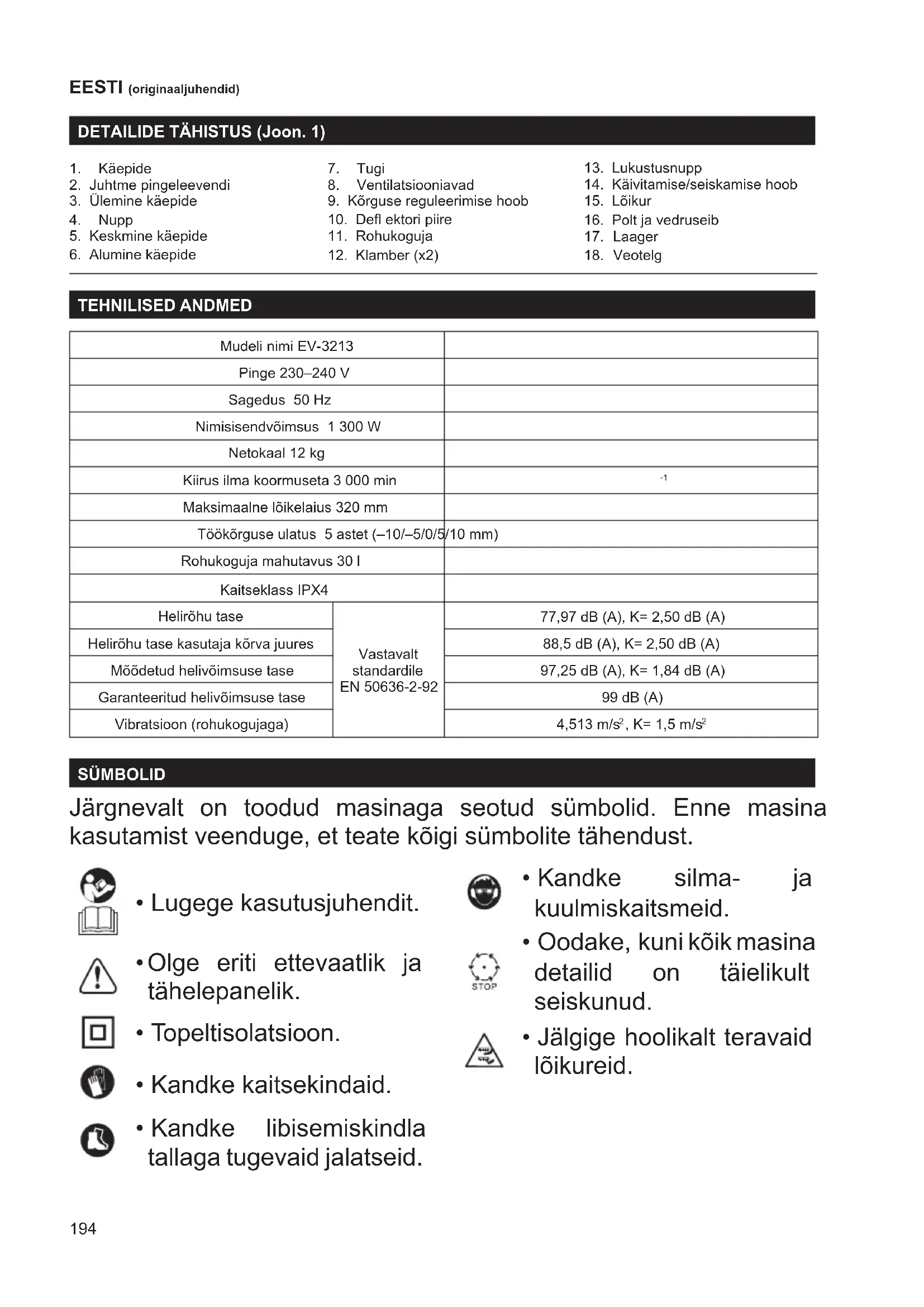

1. Käepide	7. Tugi	13. Lukustusnupp
2. Juhtme pingeleevendi	8. Ventilatsiooniavad	14. Käivitamise/seiskamise hoob
3. Ülemine käepide	9. Körguse reguleerimise hoob	15. Lõikur
4. Nupp	10. Defl ektori piire	16. Polt ja vedruseib
5. Keskmine käepide	11. Rohukoguja	17. Laager
6. Alumine käepide	12. Klamber (x2)	18. Veotelg

TEHNILISED ANDMED

Mudeli nimi EV-3213
Pinge 230–240 V
Sagedus 50 Hz
Nimisisendvõimsus 1 300 W
Netokaal 12 kg
Kiirus ilma koormuseta 3 000 min		-1
Maksimaalne lõikelaius 320 mm
Töökõrguse ulatus 5 astet (-10/-5/0/5/10 mm)
Rohukoguja mahutavus 30 l
Kaitseklass IPX4
Helirõhu tase	Vastavalt standardile EN 50636-2-92	77,97 dB (A), K= 2,50 dB (A)
Helirõhu tase kasutaja kõrva juures		88,5 dB (A), K= 2,50 dB (A)
Mõõdetud helivõimsuse tase		97,25 dB (A), K= 1,84 dB (A)
Garanteeritud helivõimsuse tase		99 dB (A)
Vibratsioon (rohukogujaga)		4,513 m/s2, K= 1,5 m/s2

SÜMBOLID

Järgnevalt on toodud masinaga seotud sümbolid. Enne masina kasutamist veenduge, et teate köigi sümbolite tähendust.

- Lugege kasutusjuhendit.

- Olge eriti ettevaatlik ja tähelepanelik.

- Topeltisolatsioon.

• Kandke kaitsekindaid.

- Kandke libisemiskindla tallaga tugevaid jalatseid.

• Kandke silma- ja kuulmiskaitsmeid.

- Oodake, kuni köik masina detailid on täielikult seiskunud.

- Jälgige hoolikalt teravaid lõikureid.

- Lülitage mootor välja ja eemaldage toitepistik alati enne puhastamist või hooldustööde teostamist või kui toitejuhe saab kahjustada.

- Esemed võivad suurel kiirusel välja paiskuda.

- Hoidke ohutut vahemaad tööala ning kõrvalseisjate ja loomade vahel.

- Vältige kokkupuudet vihma ja niiskusega.

- Kui toitejuhe saab kahjustada või

toimub sisselõige, siis eemaldage kohe toitepistik.

- Elektrilöögioht.

- Hoidke juhe lõikuritest ja ratastest eemal.

- Ainult EL-i riikide puhul Seadmes sisalduvate ohtlike osade tõttu võivad kasutatud elektri- ja elektroonikaseadmed avaldada negatiivset mõju keskkonnale ja inimeste tervisele.

Elektri- ja elektroonikaseadmeid ei tohi kõrvaldada koos olmejäätmetega!

Euroopa elektri- ja elektroonikaseadmete jäätmete direktiivi ja riiklikku öigusesse ülevõtmise kohaselt tuleb kasutatud elektri- ja elektroonikaseadmed koguda eraldi ning viia eraldiseisvasse o l me j ä ä t m e t e kogumispunkti, mis tegutseb kooskõlas k es k k o n n a k a i t s e eeskirjadega.

Sellele osutab seadmele paigaldatud läbikriipsutatud ratastega prügikasti sümbol.

OHUTUSEGA SEOTUD HOIATUSED

LUGEGE ENNE KASUTAMIST HOOLIKALT LÄBI HOIDKE KASUTUSJUHEND ALLES

Ärge alustage masina kasutamist enne, kui olete kasutusjuhendi läbi lugenud. Järgige köiki suuniseid ja paigaldage masin vastavalt kirjeldusele.

Masina kasutusotstarve

• Masin on ette nähtud kobestamiseks ja riisumiseks koduaias.
• Kobestaja on ette nähtud ainult isiklikuks ja mitteäriliseks kasutamiseks. Ärge kasutage masinat avalikes kohtades.

Üldised suunised

- Lugege kasutusjuhend läbi, et tutvuda masina käsitsemise põhimõtetega. Kui masinat käsitsevad ebapiisavalt teavitatud isikud, suureneb tule-, elektrilöögivõi kehavigastuste oht nii kasutajale kui teistele isikutele.

- Ärge laenake masinat isikutele, kelle kogemustes ja teadmistes te ei ole kindel.

- Masina laenamisel pange alati kaasa käesolev kasutusjuhend.

- Masinat ei tohi kindlasti kasutada lapsed, vähenenud füüsilise, meelelise või vaimse võimekusega isikud, asjakohaste kogemuste ja teadmisteta isikud või inimesed, kes pole käesolevate juhistega tutvunud. Kasutaja vanusepiir võib olla sätestatud kohalikes õigusnormides.

- Kasutage masinat ainult siis, kui olete heas füüsilises seisundis. Töötage alati rahulikult ja ettevaatlikult. Kasutaja vastutab täielikult tööala läheduses asuvate isikute ohutuse ja vara mittekahjustamise eest.

- Ärge kasutage seda masinat kunagi alkoholi või narkootikumide tarvitamise järel ega väsinuna või haigena.

- Tehke puhkepause, et vältida väsimusest tingitud kontrolli kaotamist masinaüle. Soovitame teha iga tunni järel 10 kuni 20 minuti pikkuse puhkepausi.

- Kasutage masinat vastavalt nendele suunistele, arvestades konkreetsete töötingimuste ja rakenduse asjaoludega. Masina mittesihtotstarbeline kasutamine vöib tekitada ohtliku olukorra.

- Riiklikud või kohalikud eeskirjad võivad piirata masina käsitsemist.

- Olge tähelepanelik. Keskenduge sellele, mida teete. Kasutage tervet möistust. Ärge käsitsege masinat väsinuna.

Isikukaitsevarustus

• Riietuge asjakohaselt. Kantavad rõivad peavad olema funktsionaalsed ja asjakohased, s.t hästiistuvad, kuid mitte liikumist takistavad. Ärge kandke ehteid ega selliseid rõivaid, mis võivad masina liikuvate osade vahele takerduda. Pikkade juuste korral kandke juukseid katvat peakatet.
• Kuulmiskahjustuste vältimiseks kandke alati kuulmiskaitsmeid.
• Kandke kaitseprille, et vältida öhku paiskuva prahi ja väikeste osakeste sattumist silma.
• Kandke kaitsekindaid, et vältida sõrmede vigastamist.
• Vigastusohu vähendamiseks kandke tolmumaski.
• Masina kasutamisel kandke alati tugevaid mittelibiseva tallaga jalatseid. See kaitseb vigastuste eest ja tagab jalgadele kindla toetuspinna.
• Masina kasutamise ajal kandke alati tugevaid jalatseid ja pikki pükse. Ärge kasutage masinat paljajalu või kandes lahtisi jalatseid.

Tööala ohutus

- Masina kasutamise ajal hoidke lapsed, kõrvalised isikud ja loomad eemal.

• Veenduge, et tööalal ei leidu kive, juhtmeid, klaasi ega muid võõrkehi. Võõrkehad võivad masinasse takerduda või masin võib need õhku paisata, põhjustades kahjustusi või kehavigastusi.
• Käitage masinat ainult hea nähtavusega ja päevavalguses. Ärge käitage masinat pimedas või udu korral.
• Ärge käitage masinat plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Masin tekitab sädemeid, mis võivad tolmu või aurud süüdata.
• Vältige masina jäämist vihma kätte või muul moel kokkupuudet vedelikega. Masinasse sattuv vesi võib suurendada elektrilöögiohtu.

Masina käivitamine

- Enne masina pistiku ühendamist või masina sisse lülitamist toimige järgmiselt.

• Kontrollige pistikut ja juhet ning veenduge, et need on heas seisukorras.
• Kontrollige, kas köik kruvid, mutrid ja muud kinnitid on korralikult kinni.
• Kontrollige, kas lõikurid on oma kohal ja heas töökorras.
• Kontrollige, kas piirded ja ohutusseadmed, nagu deflektorid või rohukoguja, toimivad hästi.

– Kontrollige, ega ventilatsiooniavad pole kaetud tolmu või muude võõrkehadega. Ummistuse korral puhastage need pehme harja või riidelapiga.

– Asendage kahjustatud või loetamatud sildid.

– Vaadake hoolikalt üle masina iga detail, et määrata, kas see töötab korralikult ja täidab ettenähtud ülesannet. Eriti oluline on mitte kasutada masinat siis, kui lüliti ei tööta tavapärasel moel.

– Soovimatu käivitumise vältimiseks veenduge, et lüliti on väljalülitatud asendis.

– Kontrollige, kas köik hooldustööriistad, näiteks mutrivõtmed, on eemaldatud.

- Kui toitejuhe on kahjustatud, paluge Dolmar volitatud hoolduskeskusel see asendada. Kasutage alati originaalvaruosi.

- Ärge kasutage masinat, kui ohutusseadised, nagu deflektori piire või rohukoguja, on kahjustatud või puuduvad.

- Mootori sisselülitamisel toimige järgmiselt.

– Hoidke jalad lõikuritest eemal.
– Ärge kallutage masinat.
– Ärge seiske väljutusava ees.

– Ärge laske kätel, muudel kehaosadel või rõivastel sattuda kunagi liikuvate detailide lähedusse.

Elektriohutus

- Enne kasutamist veenduge, et masina ühenduspistik sobib olemasoleva pistikupesaga.

Ärge modifitseerige ühenduspistikut.

- Ärge väärkasutage juhet. Ärge kasutage juhet kunagi masina kandmiseks, tömbamiseks või pistiku eemaldamiseks vooluvõrgust. Hoidke juhe eemal kuumusest, ölidest, teravatest servadest ja liikuvatest osadest. Kahjustatud või takerdunud juhtmed suurendavad elektrilöögiohtu.

• Kontrollige regulaarselt, ega pikendusjuhtmel ei esine isolatsioonikahjustusi. Vahetage kahjustatud juhe välja.
• Kui ühendusjuhe on kahjustatud, eemaldage toitepistik kohe pistikupesast. Kahjustatud juhe võib põhjustada kokkupuute pinge all olevate detailidega ja elektrilöögi.

Ärge puudutage juhet enne toiteühenduse katkestamist.

Ärge kasutage masinat, mille juhe on kahjustatud või kulunud.

- Ärge kasutage kunagi kahjustatud juhet.

• Hoidke toitejuhe ja pikendusjuhe lõikuritest ja ratastest eemal. Lõikurid võivad juhet kahjustada ning põhjustada elektrilöögi.
• Masina käitamisel välistingimustes kasutage alati diferentsiaalvoolu kaitselülitit talitlusvooluga 30 mA või vähem.
• Kasutage ainult välistingimusteks ette nähtud pritsmekindla ühendusega pikendusjuhet.

Selle ristlöige peab olema kuni 25 m pikkuste juhtmete puhul vähemalt 1,5 mm² ja üle 25 m pikkuste juhtmete puhul 2,5 mm².

• Masina tohib ühendada ainult andmesildil näidatud pingele vastava toiteallikaga ning kasutada ainult ühefaasilise vahelduvvoolutoitega. Need on Euroopa standarditele vastavalt topeltisolatsiooniga ja neid võib seetõttu kasutada ka maandustraadita pistikupesades.
• Vältige kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliidid, külmikud).

Käitamine

• Vältige kasutamist märjal murul. Märjal murul töötades olge eriti ettevaatlik, et vältida libisemist.
• Käitamise ajal hoidke mölema käega tugevalt käepidemest kinni. Önnetuste vältimiseks hoidke käepide alati kuiv ja puhas.

• Ärge jookske. Kasutage masinat ainult köndides.

• Kallakutel töötamisel jälgige eriti hoolikalt jalgealust pinda.

• Ärge töötage kallakutel otse üles või alla. Töötage alati horisontaalsuunas.
• Kallakutel olge masina pööramisel eriti ettevaatlik.
• Ärge töötage kunagi järsul kallakul.
• Tagurdamisel või masina enda suunas tömbamisel olge äärmiselt ettevaatlik.
• Ärge kūünitage üle. Hoidke kogu aeg kindlat jalgealust ja head tasakaalu. See tagab ootamatutes olukordades parema kontrolli masina üle.
• Ärge kasutage masinat, kui läheduses viibib inimesi (eelkõige lapsi) või loomi.
• Pidage alati meeles järgmist.

– Hoidke jalad lõikuritest eemal.
– Ärge kallutage masinat.
– Ärge seiske väljutusava ees.
- Ärge laske kätel, muudel kehaosadel või rõivastel sattuda kunagi liikuvate detailide lähedusse.

- Ärge kasutage masina käitamisel jõudu. Masin töötab paremini ja ohutumalt selle jaoks ette nähtud kiirusel. Sage ülekoormus võib põhjustada mootori kahjustusi või tulekahju.

- Lülitage mootor välja ja eemaldage toitepistik alati:

eemaldamist või rikke kõrvaldamist;

– enne masina kontrollimist, puhastamist või masina juures tööde alustamist;

– enne reguleerimistoimingute teostamist, tarvikute vahetamist või masina hoiule panemist;

- kui masin tabab võõrkeha.

Oodake, kuni masin on jahtunud, seejärel kontrollige masinat ja enne töö jätkamist vahetage osad vajadusel välja;

– kui masin hakkab ebatavaliselt vibreerima või müra tegema;

– enne rohukoguja paigaldamist või eemaldamist;

– kui keegi siseneb tööalasse;

- kui tuleb ületada pindu, mille katteks ei ole muru; - transportimisel.

- Peatage lõikur alati:

- kui masinat on tarvis kallutada;

– kui tuleb ületada pindu, mille katteks ei ole muru;

– masina transportimisel tööalale ja sealt ära.

- Jälgige hoolikalt lõikureid. Need ei seisku kohe pärast masina väljalülitamist.

Hooldussuunised

- Laske masinat hooldada meie volitatud hoolduskeskuses, kus kasutatakse ainult originaalvaruosi. Vale parandamine ja kehv hooldus võib lühendada masina eluiga ja suurendada õnnetuste ohtu.

- Kontrollige masinat regulaarselt.

- Enne hooldustööde, ülevaatuste, reguleerimiste, hoiule panemise või tarvikute vahetamise alustamist tehke järgmist.

– Lülitage toide välja.

– Ühendage masin toiteallikast lahti.

- Veenduge, et köik liikuvad detailid on täielikult seiskunud.

– Laske masinal maha jahtuda.

- Kontrollige masinat võimalike kahjustuste osas:

– kas ohutusseadmed töötavad korralikult, täites ettenähtud ülesandeid;

- kas köik liikuvad detailid töötavad sujuvalt ja öigesti;

- kas köik detailid on kahjustamata ja öigesti paigaldatud;

- kas lõikuril on märke kahjustustest, kulumisest või tasakaalustamatusest;

- kas rohukogujal on märke kahjustustest või kulumisest; - kas köik mutrid, poldid ja kruvid on korralikult kinni.

– Laske kahjustatud või kulunud detailid vahetada või parandada meie volitatud hoolduskeskuses.

• Teostage ainult neid hooldus- ja parandustöid, mida kirjeldatakse selles kasutusjuhendis. Mis tahes muud tööd peab teostama Dolmar volitatud hoolduskeskus.
• Kasutage ainult teie masinale ette nähtud originaalseid Dolmar varuosi ja tarvikuid. Vastasel juhul võib tagajärjeks olla kehavigastus või masina kahjustus.
• Hoidke masinat kuivas ruumis. Hoidke masinat lastele kättesaamatus kohas. Ärge hoidke masinat kunagi öues.

Vibratsioon

• Nõrga vereringega inimestel võib kokkupuutumine ülemäärase vibratsiooniga põhjustada veresoonte või närvisüsteemi vigastusi. Vibratsioon võib kutsuda sõrmedel, kätel või randmetel esile järgmisi sämptomeid: „ärasuremine” (tuimus), surisemine, valu, torkimistunne, naha värvi või välimuse muutus. Mis tahes taolise sämptomi ilmnemisel pöörduge arsti poole.
• Kohtvibratsiooni ohu vähendamiseks hoidke käed masina käitamise ajal soojas ning hooldage korralikult seadmeid ja lisatarvikuid.

HOIATUS!

• Masin tekitab töötamise ajal elektromagnetvälja.
  Meditsiiniliste implantaatidega isikutel on soovitatav konsulteerida enne masina kasutamist arsti ja implantaadi tootjaga. Elektromagnetväli võib mõjutada meditsiinilise implantaadi tööd ja põhjustada raske kehavigastuse.

PAIGALDUS

ETTEVAATUST!

- Enne masina juures tööde alustamist veenduge alati, et masin on välja lülitatud ja toitepistik vooluvõrgust eemaldatud.

Käepideme paigaldamine (Joon. 2, 3, 4)

1) Sisestage alumine käepide (6) toe (7) sisse. Seadke nende kruviavad kohakuti ja seejärel kinnitage kruvidega. Tehke seda mölemal küljel.
2) Asetage keskmine käepide (5) alumise käepideme (6) peale. Seadke nende käepidemete kruviavad kohakuti ja seejärel kinnitage nupu (4), eraldaja ja poldiga. Tehke seda mölemal küljel.
3) Asetage ülemine käepide (3) keskmise käepideme (5) peale. Kinnitage ülemine käepide mölemast küljest nupu (4), eraldaja ja poldiga.
4) Kinnitage juhe klambritega (12) käepideme külge.

Rohukoguja paigaldamine

ETTEVAATUST!

- Ärge käitage masinat ilma rohukogujata. Vastasel juhul võivad väljapaiskuvad esemed põhjustada kehavigastusi. - Kui avatud tagumiste rullikute ja tagumise väljutusega seadet kasutatakse ilma kogujata, tuleb kanda täielikku silmakaitset.

MÄRKUS.

- Kui rohukoguja on täis, siis masina jõudlus väheneb. Tühjendage rohukogujat regulaarselt enne selle täielikku täitumist.

Rohukoguja paigaldamine

Tömmake deflektori piire (10) üles ja hoidke selles asendis. Sisestage rohukoguja konksud masina soontesse.

Rohukoguja eemaldamine

Tömmake deflektori piire (10) üles ja hoidke selles asendis. Eemaldage rohukoguja, vabastades konksud masina soontest.

Juhtme pingeleevendi (Joon. 5)

Juhtme pingleeevendi (2) aitab vältida juhtme takerdumist laba või ratta vahele.

Tehke toitejuhtme otsa väike silmus, suunake see läbi juhtme pingeleevendi ava ja seejärel riputage konksu külge.

Töötamise ajal arvestage alati juhtme paiknemisega. Alustage tööd toiteallikale lähimast piirkonnast, et vältida juhtme tahtmatut katkilõikamist. Soovitatav on hoida juhet töötamise ajal üle öla.

Lõikuri eemaldamine või paigaldamine

ETTEVAATUST!

• Kandke kaitsekindaid.
- Lõikuri käsitsemisel olge eriti ettevaatlik. See on väga terav ja võib töötamise ajal kuumeneda.
- Kasutage alati tööülesandele vastavat lõikurit.
- Enne töö alustamist veenduge, et kaks polti, mis hoiavad lõikurit masina küljes, on korralikult kinni. Ärge kasutage masinat, kui polt on lahti või puudub. Kui polt on kahjustatud, asendage see koheselt.

Lõikuri eemaldamine

1) Eemaldage rohukoguja (11).
2) Eemaldage masina küljest käepide.
3) Asetage masin tagurpidi tasasele pinnale.
4) Keerake lahti kaks polti (16). Eemaldage need ja vedruseibid.
5) Tõstke üles lõikuri laagriosa (17) ja seejärel tömmake lõikur (15) veoteljelt (18) välja.

Lõikuri paigaldamine

1) Sisestage lõikur, libistades selle kuuskantmutriosa veotelje pesasse.
2) Kinnitage laagriosa poltide ja vedruseibidega masina külge.

FUNKTSIOONIDE KIRJELDUS

HOIATUS!

• Enne masina toitepistiku ühendamist veenduge alati, et masin on välja lülitatud. Toitepistiku ühendamine siis, kui masin on sisse lülitatud, võib põhjustada ootamatu käivitumise, mis võib tekitada raske kehavigastuse.
• Ärge kasutage masinat, kui toitejuhe on kahjustatud. Vastasel juhul võib see põhjustada elektrilöögi.
• Ärge kasutage masinat, kui lüliti ei lülita seda sisse ega välja. Laske defektne lüliti Dolmar volitatud hoolduskeskuses uuega asendada.

Käivitamise/seiskamise hoob

Masina käivitamiseks vajutage ja hoidke lukustusnuppu (13) ja seejärel tömmake käivitamise/seiskamise hoob (14) löpuni ja hoidke seda. Pärast käivitamise/seiskamise hoova tömbamist ei ole enam tarvis lukustusnuppu hoida. Masina seiskamiseks vabastage lihtsalt käivitamise/seiskamise hoob. Masina töötamise ajal ei reageeri lukustusnupp (13) isegi mitte siis, kui vajutate seda kogemata.

Kõrguse reguleerimine

Reguleerige lõikuri kõrgust olenevalt muru seisukorrast. Sügavuse seadistuste üldise viitena vaadake allolevat tabelit.

Kõrgus	Kasutus
	Kobestamine	Riisumine(valikuline lisatarvik)
+10 mm	Transportimisel jahoiustamisel.	Transportimisel jahoiustamisel.Örna muru riisumine.Öhukeste kihtideeraldamine.
+5 mm	Örna murukobestamine.Öhukeste kihtideeraldamine.Teine kobestaminesügisel.	Hariliku muru riisumine.
0 mm	Hariliki murukobestamine.Tavalise khiieraldamine.	Tugeva tiheda mururiisumine.
-5 mm	Hariliku murukobestamine.Paksu kihi eraldamine.	ÄRGE kasutageriisumiseks.
-10 mm	Tugeva tiheda murukobestamine.Paksu kihi eraldamine.	ÄRGE kasutageriisumiseks.

Kõrguse muutmine

Lükake kõrguse reguleerimise hooba (9) ratta telje suunas ja liigutage seda üles või alla.

Ülekoormuse kaitse

Masinale on paigaldatud ülekoormuse kaitse, mis rakendub järgmistel tingimustel:

• kui lõikur ummistub kobestusmaterjali kogunemise tõttu selle ümbrusesse;
• kui masin püüab kobestada mootori võimsust ületavat mahtu;
• kui miski takistab lõikuri pöörlemist.

Selle kaitse rakendumisel lülitub masin automaatselt välja.

Sellisel juhul eemaldage masina toitepistik, laske masinal maha jahtuda ja kõrvaldage enne masina taaskäivitamist ülekoormuse põhjus.

KÄITAMINE

Käitamise näpunäiteid

• Niitke muru enne ja väetage pärast käitamist.
• Reguleerige lõikuri sügavust vastavalt muru kõrgusele ja ilmastikuoludele.
• Vältige kasutamist märjal murul. Märg rohi kipub kleepuma väljutusava ja teiste masina osade külge. Ühtlasi võib see põhjustada libisemist ja kukkumist.
• Ärge liikuge liiga kiiresti. Lükake masinat aeglaselt. Vastasel juhul võib väljutusava ummistuda ja mootor üle kuumeneda.
• Liikuge mööda sirgjoont võimalikult otse.
• Tehke pisut kattuvaid kobestusradu. Nii saavutate ühtlase ja sileda pinna.
• Kui tööalal paikneb lillepeenar, tehke ümber selle ring või kaks.
• Masina pööramisel olge eriti ettevaatlik.
• Ärge jääge ühte kohta seisma. See kahjustab muru.

Näpunäiteid kobestamisel

• Arvestage alati ilmastikuoludega. Soe, päikesepaisteline ja märg ilm sobib kobestamiseks hästi, kuna muru saab korralikult taastuda. Vältige töötamist külma, kuuma ja kuiva ilma korral.
  • Kobestage muru kevadel.
• Kui suvi on vihmane, siis kobestage muru varasügisel.
• Hoiduge kobestamisest äärmiselt kuumade ilmade ajal.
• Kui suvi on väga kuiv, siis ärge sügisel kobestage.

Näpunäiteid riisumisel

• Rohujuurte ümbruses peab olema piisavalt öhku, et kevadel oleks tagatud korralik kasv.
• Soovitatav on teostada muru õhutamistoiming iga 4 kuni 6 nädala järel vastavalt muru seisukorrale.

HOOLDUS

ETTEVAATUST!

- Enne ülevaatustoimingute või hooldustööde alustamist veenduge alati, et masin on välja lülitatud ja toitepistik eemaldatud.

- Enne ülevaatustoimingute või hooldustööde alustamist pange kätte kaitsekindad.

- Lõikur ei seisku kohe pärast masina väljalülitamist. Enne hooldustööde alustamist oodake, kuni kõik detailid on seiskunud.

- Pärast hooldustööde lõpetamist veenduge, et masinast on eemaldatud kõik tööriistad.

- Ärge kasutage puhastamiseks bensiini, lahusteid, alkoholi ega muid sarnaseid aineid. Vastasel juhulvõibtulemuseksollaluitunud värv, masina deformatsioon või praod. Kasutage masina puhastamiseks ainult niisket riidelappi ja pehmet harja.

- Ärge kastke ega puhastage masinat körgsurve veega.

Masina transportimisel pidage silmas järgmist.

• Lülitage mootor välja, eemaldage toitepistik ja laske lõikuril seiskuda.
• Reguleerige lõikuri sügavus transpordikõrgusele.
• Transportige masinat alati käepidemest hoides.
• Vältige tugevaid lööke ja vibratsiooni.
• Sõidukiga transportimise korral kinnitage masin korralikult.

lga kasutuskorra järel teostage järgmised toimingud.

• Lülitage mootor välja, eemaldage toitepistik ja laske lõikuril seiskuda.
• Puhastage rohukoguja. Hoidke seda kuivas ruumis.
• Kontrollige, puhastage ja hoidke masinat kuivas ruumis.

Teostage regulaarselt järgmisi töid.

- Kontrollige, kas köik kinnitused, nagu kruvid, mutrid jms, on korralikult kinni.

• Kontrollige võimalike defektide olemasolu, nagu lahtised, kulunud või kahjustatud osad. Vajadusel asendage need.
• Kontrollige, ega katted või piirded pole kahjustatud või deformeerunud.
• Kui masin hakkab töötamise ajal ebatavaliselt vibreerima, vöib selle pöhjuseks olla vöörkehaga kokkupörke tagajärjel tasakaalust välja läinud vöi deformeerunud löikur. Sellisel juhul laske löikur volitatud hoolduskeskuses parandada vöi asendada.
• Aja jooksul lõikur kulub. Kontrollige lõikuri seisukorda ja stabiilsust regulaarselt. Asendage kulunud või nüristunud lõikur.
• Enne masina hoiule asetamist määrige köik keermega detailid.

VEAOTSING

HOIATUS! Enne vea likvideerima asumist lülitage masin välja, tömmake välja toitepistik ja oodake, kuni masin on täielikult seiskunud.

Tõrge	Võimalik põhjus	Lahendus
Masin ei käivitu.	Toiteallikas ei ole ühendatud.	Ühendage toiteallikas.
	Toitejuhtme defekt.	Eemaldage pistik koheselt vooluvõrgust. Laske see parandada kohalikus volitatud Dolmar teeninduskeskuses.
	Vooluahela defekt.	Laske see parandada kohalikus volitatud Dolmar teeninduskeskuses.
	Lukustusnupp ei ole alla vajutatud.	Vajutage lukustusnuppu ja tõmmake käivitamise/seiskamise hooba.
	Käivitamise/seiskamise hooba ei tõmmatud.	Vajutage lukustusnuppu ja hoidke seda all. Seejärel tõmmake käivitamise/seiskamise hooba.
Masinast kostub praksuvaid helisid.	Võõrkehad on takerdunud lõikurisse.	Lülitage mootor välja, eemaldage toitepistik ja laske lõikuril seiskuda. Seejärel eemaldage võõrkeha.
Masinast kostub kummalisi helisid.	Veorihma defekt.	Laske see parandada kohalikus volitatud Dolmar teeninduskeskuses.
Masin ei saavuta maksimumvõimsust.	Toiteallika pinge on vajalikust nõrgem.	Ühendage teise toiteallikaga. Kontrollige, kas kasutate asjakohast toiteallikat.
	Ventilatsiooniavad on ummistunud.	Puhastage ventilatsiooniavad.
Töö tulemus on kehv.	Rohi on liiga kõrge.	Niitke enne kobestamist muru.
	Lõikur on kulunud või kahjustatud.	Vahetage uue vastu.
	Kobestatav pind ületab masina võimsust.	Kobestage ainult sellist pinda, mis vastab masina võimsusele.
	Kobestussügavus on vale.	Reguleerige lõikuri sügavust.

VALIKULINE LISATARVIK

ETTEVAATUST!

• Need tarvikud ja lisaseadmed on soovitatavad kasutamiseks selles juhendis kirjeldatud Dolmar tööriistaga. Mis tahes muude tarvikute ja lisaseadmete kasutamine võib põhjustada kehavigastuste ohtu. Kasutage tarvikuid ja lisaseadmeid ainult sihtotstarbeliselt.
• Kui soovite seoses nende tarvikutega abi või lisateavet, pöörduge kohaliku Dolmar teeninduskeskuse poole.

Lõikureid on mitu erinevat tüüpi.

• Kobestuslaba – laba terav serv kobestab maapinda ja lõikab juuri.
• Riisumislaba (valikuline lisatarvik) – eemaldab rohu ja lehed peenikeste piide abil.

VIHJE

- Mõned loendis toodud detailid võivad olla tööriista tarnekomplektis standardtarvikutena. Need võivad riigiti erineda.

EÜ VASTAVUSDEKLARATSIOON

Ainult Euroopa riigid

EÜ vastavusdeklaratsioon on sellele kasutusjuhendile lisatud kui Lisa A.

OPIS CZEŚCI (Rys. 1)
