Termék típusa	Professzionális nagynyomású tisztító
Márka	Kärcher
Modell	HD 8184 M Cage
Méretek (H × Sz × M)	460 × 420 × 970 mm
Üzemi tömeg	45 kg
Elektromos táplálás	400 V / 3 fázis / 50 Hz / 4,6 kW
Védelem	IPX5
Üzemi nyomás	18 MPa (180 bar)
Max. túlnyomás	27 MPa (270 bar)
Vízáramlás	12,5 L/perc
Max. vízhőmérséklet	60 °C
Max. betáplálási nyomás	1 MPa (10 bar)
Min. betáplálási áramlás	16 L/perc
Nagynyomású tömlő hossza	Körülbelül 15 m (pontosan nincs megadva)
Motorolaj típusa	SAE 90 (sebességváltó)
Olajmennyiség	0,35 L
Hangnyomásszint	75 dB(A)
Garantált hangteljesítményszint	92 dB(A)
Fő funkciók	Állítható nagynyomás, beépített rotabuse, EASY!Force pisztoly, EASY!Lock rendszer
Karbantartás	A vízszűrő heti tisztítása; olajcsere 500 óránként
Biztonság	Biztonsági szelep, nyomáskapcsoló, biztonsági retesz a pisztolyon
Tartozékok	Nagynyomású lándzsa, pisztoly, nagynyomású tömlő, rotabuse (verziótól függően)
Garancia	Az ország feltételei szerint; anyag- vagy gyártási hibák

Gyakran ismételt kérdések - HD 8184 M Cage Kärcher

Milyen maximális nyomást érhet el a Kärcher HD 8184 M Cage?

A HD 8184 M Cage modell üzemi nyomása 18 MPa (180 bar), maximális túlnyomása 27 MPa (270 bar).

Milyen olajat használjak a szivattyúhoz?

Használjon SAE 90 olajat a sebességváltóhoz. A szükséges mennyiség 0,35 L.

Használhatok forró vizet ezzel a nagynyomású tisztítóval?

Igen, a maximális betáplálási hőmérséklet 60 °C. Ne lépje túl ezt a határt a készülék károsodásának elkerülése érdekében.

Hogyan légtelenítsem a szivattyút az első használat előtt?

Csavarja le a lándzsa fúvókáját, hagyja folyni a vizet, amíg nincs több buborék (kb. 10 másodperc), majd csavarja vissza a fúvókát. Szükség esetén ismételje meg.

Mit tegyek, ha a nyomás elégtelen?

Először ellenőrizze a fúvóka méretét (meg kell felelnie a specifikációknak), légtelenítse a készüléket, tisztítsa meg a vízbevezető szűrőt és ellenőrizze a betáplálási áramlást. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a szervizzel.

Hogyan használjak tisztítószert ezzel a készülékkel?

Használjon habosító lándzsát tartállyal (opcionális). Állítsa be az áramlást a záróelemekkel (1=alacsony, 2=közepes, 3=magas). Vigye fel a tisztítószert száraz felületre, hagyja hatni, majd öblítse le.

Mi a fagyvédelmi eljárás?

Tárolja a készüléket fagymentes helyen. Ha nem lehetséges, teljesen ürítse ki a vizet, és keringessen glikol alapú fagyállót a szivattyúban legfeljebb 1 percig.

Hogyan tisztítsam a vízbevezető szűrőt?

Csavarja le a csatlakozó anyát, vegye ki a csatlakozót a szűrővel, tisztítsa meg tiszta vízzel, majd szerelje vissza. Végezze el ezt a műveletet hetenként.

Milyen tartozékok kompatibilisek az EASY!Lock rendszerrel?

Minden Kärcher EASY!Lock gyorscsatlakozós tartozék: lándzsák, pisztolyok, tömlők, kefék, stb. A rendszer lehetővé teszi a gyors szerelést.

A készülék nem indul, mit ellenőrizzek?

Ellenőrizze a tápkábelt, a hálózati feszültséget és a biztosítékot. Ha a készülék túlmelegedett, hagyja 15 percig hűlni, majd próbálja újra. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a szervizzel.

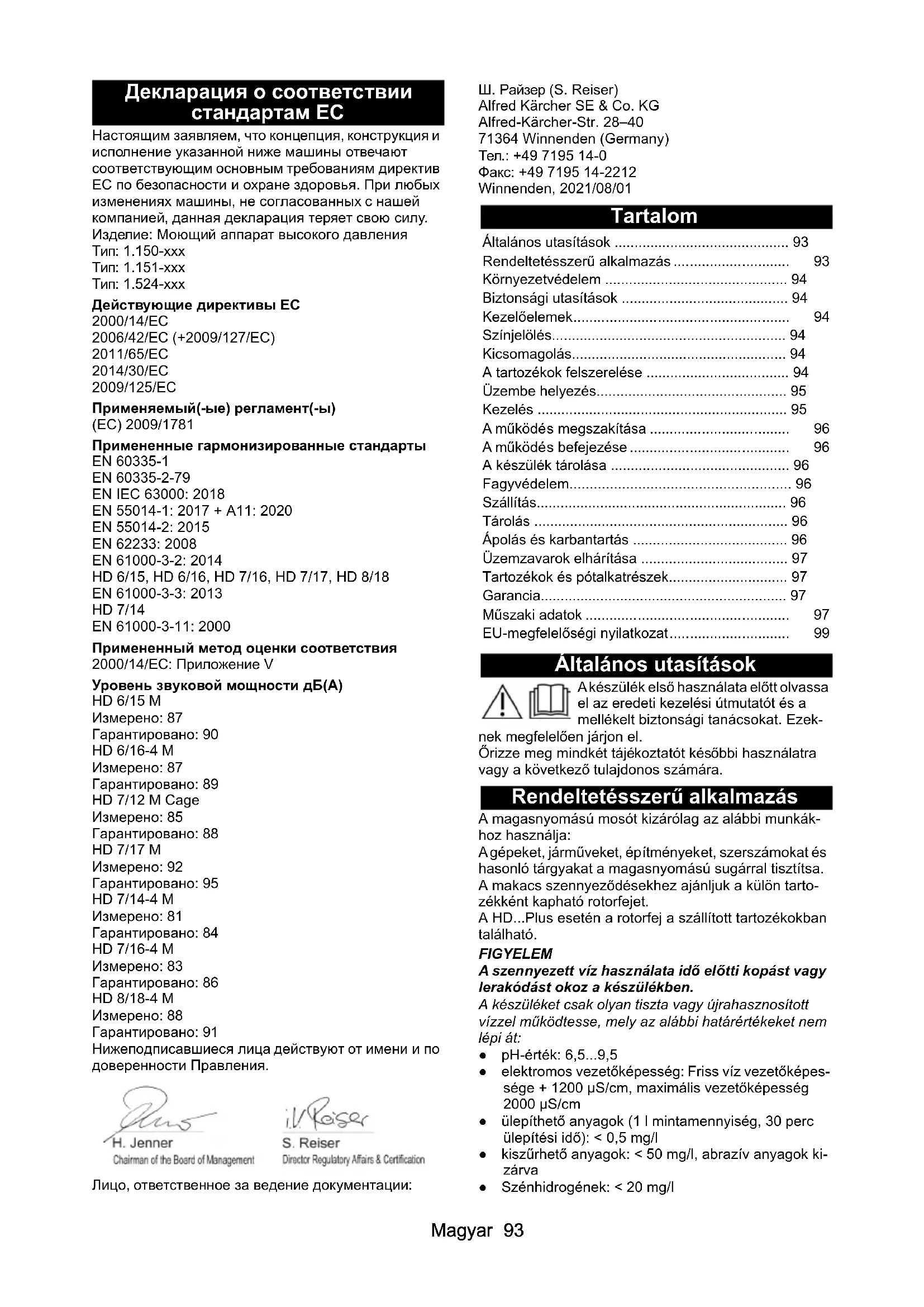

HASZNÁLATI ÚTMUTATÓ HD 8184 M Cage Kärcher

Tél. : [phone]

Általános utasítások 93

Rendeltetésszerű alkalmazás 93

Környezetvédelem 94

Biztonsági utasítások 94

Kezelőelemek.... 94

Színjelölés.... 94

Kicsomagolás....94

A tartozékok felszerelése 94

Üzembe helyezés....95

Kezelés 95

A működés megszakítása 96

A működés befejezése 96

A készülék tárolása 96

Fagyvédelem.... 96

Szállítás....96

Tárolás 96

Ápolás és karbantartás 96

Üzemzavarok elhárítása 97

Tartozékok és pótalkatrészek.... 97

Garancia....97

Müszaki adatok 97

EU-megfelelöségi nyilatkozat.... 99

Általános utasítások

Akészülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek-

nek megfelelően járjon el.

Örizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

Rendeltetésszerű alkalmazás

A magasnyomású mosót kizárólag az alábbi munkák- hoz használja:

A gépeket, járműveket, építményeket, szerszámokat és hasonló tárgyakat a magasnyomású sugárral tisztítsa.

A makacs szennyeződésekhez ajánljuk a külön tartozékként kapható rotorfejet.

A HD...Plus esetén a rotorfej a szállított tartozékokban található.

FIGYELEM

A szennyezett víz használata idő előtti kopást vagy lerakódást okoz a készülékben.

A készüléket csak olyan tiszta vagy újrahasznosított vízzel működtesse, mely az alábbi határértékeket nem lépi át:

• pH-érték: 6,5...9,5
- elektromos vezetőképesség: Friss víz vezetőképessége + 1200 μS/cm, maximális vezetőképesség 2000 μS/cm
- ülepíthető anyagok (1 l mintamennyiség, 30 perc ülepítési idő): < 0,5 mg/l
- kiszürhető anyagok: < 50 mg/l, abrazív anyagok ki- zárva
• Szénhidrogének: < 20 mg/l

• Klorid: < 300 mg/l
• Szulfát: < 240 mg/l
• Calcium: < 200 mg/l
- Teljes keménység: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Vas: < 0,5 mg/l
- Mangán: < 0,05 mg/l
- Réz: < 2 mg/l
- Aktív klór: < 0,3 mg/l
- kellemetlen szagoktól mentes

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Biztonsági utasítások

• A készülék első üzembe helyezése előtt feltétlenül olvassa el a 5.951-949.0 biztonsági tanácsokat.
• Tartsa be a folyadéksugarakra vonatkozó nemzeti előírásokat.
• Tartsa be a balesetvédelemre vonatkozó nemzeti előírásokat. A folyadéksugarakat rendszeresen el-lenőrizni kell. A vizsgálat eredményét írásban dokumentálni kell.
• A készüléken és tartozékain ne végezzen módosításokat.

Szimbólumok a készüléken

A készüléket nem szabad közvetlenül a nyilvános ivóvíz hálózatra csatlakoztatni.

A magasnyomású sugarat ne irányítsa személyekre, állatokra, aktív elektromos felszerelésre vagy magára a készülékre. A készülék védje a fagytól.

Biztonsági berendezések

A biztonsági berendezések feladata a felhasználó védelme és azokat nem szabad üzemen kívül helyezni vagy funkciójukat megkerülni.

A túlfolyószelep, a nyomáskapcsoló és a biztonsági szelep gyárilag van beállítva és leplombálva. A beállításokat csak az ügyfélszolgálat végezheti.

Túlfolyószelep nyomáskapcsolóval

Ha a vízmennyiséget a nyomás- vagy mennyiségszabályozóval csökkentjük, a túlfolyószelep kinyílik és a víz egy része visszafolyik a szivattyú szívóoldalára.

A magasnyomású pisztolyon található kihúzókar elengedésével a nyomáskapcsoló lekapcsolja a magasnyomású szivattyút és a magasnyomású sugár leáll.

Ha a kihúzókart meghúzzuk, a szivattyú ismét bekapcsol.

Biztonsági szelep

A biztonsági szelep az engedélyezett üzemi túlnyomás túllépésekor kinyílik és a víz visszafolyik a szivattyú szívóoldalára.

Kezelőelemek

Lásd az ábrát

① Védőelem
2 Fúvóka
③ Nyomás- és mennyiségszabályozás *
④ EASY!Lock szórócső
⑤ EASY!Force magasnyomású pisztoly
6 Biztosító retesz
⑦Lehúzó kar
⑧ Kireteszelő kar
⑨ EASY!Lock magasnyomású tömlő
⑩Tolókengyel
⑪ Szórócső tartó
⑫ Szállítótartó a felülettisztítóhoz*
⑬Tolókengyel kireteszelés
⑭EASY!Lock magasnyomású csatlakozó
⑮Hollandianya
⑯Tömlőcsonk
⑰Szita
18 Vízcsatlakozás
19 Készülékkapcsoló
20 Kábeltartó, tömlötartó

* nem tartozik minden készülék változatnál a szállított tartozékokhoz

Színjelölés

• A tisztítási folyamat kezelőelemei sárgák.
• A karbantartás és a szerviz kezelőelemei világosszürkék.

Kicsomagolás

1. Kicsomagoláskor vizsgálja át a csomagolás tartalmát.
2. A szállítás során keletkezett károk esetén azonnal értesítse a kereskedőt.

A tartozékok felszerelése

Megjegyzés

Az EASY!Lock-rendszerben az alkotóelemeket gyorsmenettel, egy fordulattal gyorsan és biztonságosan lehet összekapcsolni.

1. Helyezze a magasnyomású fúvókát szórócsőre.
2. Szerelje fel a hollandianyát és kézzel húzzuk meg (EASY!Lock).
3. Kösse össze a szórócsövet a magasnyomású pisztollyal és kézzel húzza meg (EASY!Lock).

A ábra

1. Helyezze fel a szállítási biztosító eszközt.

B ábra

Helyezze fel a magasnyomású tömlőt

1. A magasnyomású tömlöt kösse össze a magasnyomású pisztollyal és a készülék magasnyomású csatlakozójával és kézzel húzza meg (EASY!Lock).

Üzembe helyezés

Elektromos csatlakozás

⚠ VESZÉLY

Sérülésveszély áramütés miatt

A készüléket egy dugó segítségével csatlakoztassa a hálózathoz. Az elektromos hálózatról nem leválasztható csatlakozó felszerelése tilos. A dugó a hálózatról történő leválasztáshoz szükséges.

A csatlakozási értékeket a típustáblán vagy a műszaki adatoknál találja.

1. Tekerje le a hálózati kábelt és fektesse a földre.

2. Csatlakoztassa a hálózati dugaszt az aljzathoz.

Vízcsatlakozás

Csatlakoztatás vízvezetékhez

⚠ FIGYELMEZTETÉS

Egészségügyi veszély, mivel a szennyezett víz visszafolyhat az ivóvízhálózatba.

Tartsa be a helyi vízművek előírásait.

Az érvényes előírások szerint a készüléket soha nem lehet rendszerleválasztó nélkül üzemeltetni az ivóvízhálózaton. Használja a KÄRCHER rendszerleválasztóját vagy az EN 12729 szerinti BA típusú egyéb rendszerleválasztót. A rendszerleválasztón keresztüláramló víz nem ihatónak minősül. A rendszerleválasztót mindig a vízellátásra csatlakoztassa, soha ne közvetlenül a készülék vízcsatlakozására.

1. Ellenőrizze a vízellátás hozzáfolyási nyomását, hozzáfolyási hömérsékletét és a hozzáfolyási mennyiséget. A követelményeket a „Műszaki adatok” fejezetben találja.

2. A rendszerleválasztót és a készülék vízcsatlakozását egy tömlővel kösse össze (minimum hossz 7,5 m, minimum átmérő 1").

A szállítási terjedelem nem tartalmaz hozzáfolyó tömlőt.

1. Nyissa meg a vízbefolyást.

Szivattyúzza ki a vizet a tartályból.

1. Csavarja fel a szívótömlőt (rendelési szám 4.440-207.0) és a szűrőt (rendelési szám 4.730-012.0) a vízcsatlakozásra.

2. Légtelenítse a készüléket.

A készülék légtelenítése

1. Csavarja le a fúvókát a szórócsőröl.

2. Járassa a készüléket, míg a víz buborékmentesen folyik ki.

3. Légtelenítési problémák esetén járassa a készüléket 10 másodpercig, aztán kapcsolja ki. Ismételje meg többször az eljárást.

4. Kapcsolja ki a készüléket.

5. Csavarja vissza a fúvókát.

Kezelés

⚠ VESZÉLY

Sérülésveszély a magasnyomású vízsugár miatt.

Soha ne rögzítse a kihúzókart és a biztonsági kart bekapcsolt pozícióban.

Ne használja a magasnyomású pisztolyt, ha a biztonsági kar sérült.

A készüléken végzett minden munka előtt tolja előre a magasnyomású pisztoly biztosító reteszét előre.

A magasnyomású pisztoly nyitása/zárása

1. A magasnyomású pisztoly nyitása: Mozgassa a biztonsági kart és a kihúzó kart.

2. A magasnyomású pisztoly zárása: Engedje el a biztonsági kart és a kihúzó kart.

Magasnyomáson történő üzemeltetés

A készülék működtethető állva vagy fekve.

Megjegyzés

A készüléken található egy nyomáskapcsoló. A motor csak akkor indul be, ha a magasnyomású pisztoly nyitva van.

1. A készülék kapcsolóját állítsa "I" helyzetbe.

2. Biztosítsa ki a magasnyomású pisztolyt, ehhez tolja hátra a magasnyomású pisztoly biztonsági reteszét.

3. Nyissa meg a magasnyomású pisztolyt.

4. Nyomás- és mennyiségszabályozóval szerelt ké- szüléknél: Állítsa be a munkanyomást a nyomás- és mennyiségszabályozó elforgatásával.

Tisztítószerrel együtt történő használat

Megjegyzés

A tisztítószerrel történő használathoz szükség van egy tartályos habosító szórószárra (opció).

⚠ FIGYELMEZTETÉS

Egészségügyi veszély a tisztítószerek helytelen használata miatt

Tartsuk be a tisztítószeren található biztonsági tanácso- kat.

FIGYELEM

A nem megfelelő tisztítószerek károsíthatják a ké- szüléket és a tisztítani kívánt tárgyat.

Csak a KÄRCHER által engedélyezett tisztítószert használjon.

Tartsa be a tisztítószerhez mellékelt adagolási javaslatokat és útmutatásokat.

A környezet védelme érdekében takarékosan használja a tisztítószereket.

A KÄRCHER-tisztítószerek biztosítják a zökkenőmentes munkavégzést. Kérjen tanácsot vagy rendelje meg katalógusunkat vagy a tisztítószerekkel kapcsolatos tájékoztató füzeteinket.

C ábra

① Habosítófej
② Tartály
③ Szükítő készlet A tisztítószer adagolt mennyisége: 3=magas, 2=közepes, 1=alacsony
4 Szívótömlő
⑤ EASY!Force magasnyomású pisztoly

1. Csavarja le a tartályt.
2. A kívánt szükítőt dugja bele a szívótömlőbe.
3. A tisztítószert töltse a tartályba.
4. A tartályt csavarja a habosítófejre.
5. Vegye le a vezérlést a magasnyomású mosópisztolyról.
6. Helyezze fel a habosítófejet a magasnyomású pisztolyra és kézzel húzza meg.
7. Helyezze üzembe a magasnyomású mosót.

Ajánlott tisztítási módszer

1. A tisztítószert takarékosan szórja a száraz felületre és hagyja hatni (ne száradjon meg).

2. A feloldott szennyeződést mossa le a magasnyomású sugárral.

A szórószár öblítése

A szórószárat használat után el kell öblíteni, hogy elke- rülje a tisztítószer lerakódását.

1. Csavarja le a tartályt.
2. A tisztítószer maradékát öntse vissza az eredeti csomagolásba.
3. A tartályt töltse meg tiszta vízzel.
4. A tartályt csavarja a habosítófejre.
5. A habosítófejet működtesse kb. 1 percig, hogy ki- mossa a maradék tisztítószert.
6. Ürítse ki a tartályt.

A működés megszakítása

1. Zárja be a magasnyomású pisztolyt, a készülék ki- kapcsol.
2. Biztosítsa a magasnyomású pisztolyt, ehhez tolja előre a biztosító reteszt.

Megjegyzés

A készülék kikapcsolása során a víznyomás kb. 70%-al csökken. Ezáltal csökken a magasnyomású pisztoly működési ereje és nő a készülék élettartama.

A működés folytatása

1. Biztosítsa ki a magasnyomású pisztolyt, ehhez a biztonsági reteszt tolja háta.
2. Nyissa meg a magasnyomású pisztolyt, és a készülék ismét bekapcsol.

A működés befejezése

1. Zárja el a vízbefolyást.
2. Nyissa meg a magasnyomású pisztolyt.
3. A készülék kapcsolót forgassa "l" állásba és működtesse a készüléket 5-10 másodpercig.
4. Zárja el a magasnyomású pisztolyt.
5. A készülék kapcsolóját forgassa "0/OFF" állásba.
6. A hálózati dugaszt csak száraz kézzel húzza ki a dugaljból.
7. Távolítsa el a vízbefolyást.
8. A magasnyomású pisztolyt a készülék nyomásmentes állapotában nyissa meg.
9. Biztosítsa a magasnyomású pisztolyt, ehhez tolja előre a biztosító reteszt.

A készülék tárolása

1. Helyezze a szórócsövet a magasnyomású pisztollyal a szórócső tartóra.
2. A hálózati kábelt tekercselje a kábeltartóra.
3. Tekerje fel a magasnyomású tömlöt, és akassza a kábel-/tömlötartóra.

Fagyvédelem

FIGYELEM

A fagy tönkreteszi a nem teljesen víztelenített ké- szüléket.

A készüléket fagymentes helyen tárolja.

Ha a fagymentes tárolás nem lehetséges:

1. Engedje le a vizet.
2. A készülékbe szivattyúzzon a kereskedelemben kapható fagyálló szert.
3. A készüléket legfeljebb 1 percen át járassa, míg a szivattyú és a vezetékek ki nem ürülnek.

Megjegyzés

Használjon a gépjárművekhez használt, glikolalapú fagyálló szert. A fagyálló gyártójának használati előírásait tartsa be.

Szállítás

⚠VIGYÁZAT

Sérülésveszély, károsodás veszélye

Szállítás során ügyeljen a gép súlyára.

FIGYELEM

Károsodás veszélye

Védje a magasnyomású pisztoly kihúzó karját a károsodástól.

1. Hosszabb útszakaszon történő szállításhoz a ké- szüléket a tolókengyelnél fogva húzza maga után.
2. A lépcsőzés esetén a készüléket fokról-fokra húzza fel.
3. Jármüben történő szállítás esetén a készüléket a vonatkozó irányelvek szerint biztosítsa csúszás és felborulás ellen.

Szállítótartó a felülettisztítóhoz vagy rotorfejhez

1. A felülettisztító csatlakozócsonkját dugjuk a magasnyomású mosó szállítótartójára.
2. A hollandianyát megközelítőleg 1 fordulattal tekerjük rá.

Tárolás

⚠VIGYÁZAT

Sérülésveszély, károsodás veszélye.

Tárolás során ügyeljen a készülék súlyára.

1. A készüléket csak belső helyiségben tárolja.

Ápolás és karbantartás

⚠ VESZÉLY

Sérülésveszély a nem szándékosan beinduló ké- szülék és áramütés miatt.

Minden munkavégzés előtt kapcsolja ki a készüléket és húzza ki a hálózati dugaszból.

Biztonsági felülvizsgálat / Karbantartási szerződés

Kereskedőjével megállapodhatnak egy rendszeres biztonsági felülvizsgálatban vagy köthetnek egy karbantartási szerződést. Javasoljuk, hogy kérjen tanácsot.

Minden beüzemelés előtt

1. Ellenőrizze a csatlakozókábel sérüléseit, a sérült kábelt haladéktalanul cseréltesse ki a felhatalmazással rendelkező ügyfélszolgálattal vagy villamos szakemberrel.
2. Ellenőrizze a magasnyomású tömlő károsodásait, haladéktalanul cserélje ki a sérült magasnyomású tömlöt.
3. Ellenőrizze a készülék tömítettségét. Percenként 3 csepp víz engedélyezett. Komolyabb tömítetlenség esetén keresse fel ügyfélszolgálatunkat.

Hetente

1. Tisztítsa meg a vízcsatlakozás szitáját.

A vízcsatlakozás szitájának tisztítása

1. Tekerje le a hollandianyát.
2. Húzza ki a tömlőcsonkot a szitával.
3. Tisztítsa le kívülről a szitát és öblítse le. Megjegyzés: A tömlőcsonk hatlapját igazítsa a ké- szüléken található csatlakozáshoz.
4. Helyezze be a tömlőcsonkot a szitával.
5. Húzza meg a hollandianyát.

500 üzemóra után, de legalább évente

1. A készülék karbantartását az ügyfélszolgálattal végeztesse el.
2. Cserélje le az olajat.

Olajcsere

Megjegyzés

Az olajmennyiség és -típust a „Műszaki adatok” fejezetben találja

1. Csavarja ki a 4 csavart.

2. Vegye le a készülék burkolatát. D ábra

3. Az olajleeresztő tömlöt hajlítsa lefelé és tartsa egy olaj gyűjtőtartály fölé.

4. Húzza ki az olajleeresztő tömlő dugóját.

5. Vegye le a fedelet.

6. Vegye ki a műanyag habszivacsot az olajtartályból.

7. Várjon, míg az olaj teljesen ki nem folyt. E ábra

8. Dugja a dugót az olajleeresztő tömlöbe.

9. Hajlítsa felfelé az olajleeresztő tömlöt és pattintsa a helyére.

10. Töltse be a megfelelő olajmennyiséget.

11. Helyezze vissza a műanyag habszivacsot az olajtartályba.

12. Helyezze fel a fedelet és nyomja rá. F ábra

Üzemzavarok elhárítása

⚠ VESZÉLY

Sérülésveszély a nem szándékosan beinduló ké- szülék és áramütés miatt.

Minden munkavégzés előtt kapcsolja ki a készüléket és húzza ki a hálózati dugaszból.

Az elektromos alkatrészek vizsgálatát és javítását csak felhatalmazással rendelkező ügyfélszolgálattal végeztesse.

A jelen fejezetben nem található üzemzavarok, kétségek és erre vonatkozó kifejezett felhívás esetén keresse fel a felhatalmazással rendelkező ügyfélszolgálatot.

A készülék nem indítható

• Ellenőrizze a csatlakozókábel sérüléseit.
• Ellenőrizze a hálózati feszültséget.
• Ha a készülék túlmelegedett: a Állítsa a készülék kapcsolóját “0” állásba. b Legalább 15 percen át hagyja a készüléket lehülni.

c Állítsa a készülék kapcsolóját "1" állásba.

- Elektromos hiba esetén forduljon az ügyfélszolgá-lathoz.

A készülék nem kerül nyomás alá

• Ellenőrizze a fúvóka méretét, a szükséges méretet a „Műszaki adatok” fejezetben találja.
• Légtelenítse a készüléket, lásd a „Készülék légtele-nítése” fejezet.
• Tisztítsa meg a vízcsatlakozás szitáját.
• Ellenőrizze a vízbefolyás mennyiségét, a szükséges mennyiséget a „Műszaki adatok” fejezetben találja.
• Tisztítsa meg a fúvókát.
• Szükség esetén keresse fel az ügyfélszolgálatot.

A szivattyú tömítetlen

Percenként legfeljebb 3 csepp víz engedélyezett.

- Ennél komolyabb tömítetlenség esetén a készüléket vizsgáltassa át az ügyfélszolgálattal.

A szivattyú kopog

• Ellenőrizze a vízbeömlő vezeték tömítettségét.
• Légtelenítse a készüléket, lásd a „Készülék légtele-nítése” fejezet.
• Szükség esetén keresse fel az ügyfélszolgálatot.

A tisztítószer-adagolás túl kevés

• Töltse fel a habosítófej tartályát.
• Helyezzen nagyobb szükítőt a szívótömlőre.
• Ellenőrizze, hogy nem rakódott-e le tisztítószer a szívótömlön és a habosítófejen. A lerakódásokat langyos vízzel távolítsa el.

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidön belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérfük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

					HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Országvariáns
O	r	s	z	á	g		E	U
Elektromos csatlakozás
Hálózati feszültség V 230 230 230 230-240
Fázis			~	1	1	1	1	1
Frekvencia			Hz	50	50	50	50	50
Csatlakozási teljesítmény			kW	3,1	2,3	3,3	3,1	3,1
Védettség				IPX5	IPX5	IPX5	IPX5	IPX5
Hálózati biztosíték (lassú kioldású)			A	16	10	16	13	13
Hosszabbító kábel 30 m			mm ^2	2,5	2,5	2,5	2,5	2,5
Vízcsatlakozás

				HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
H	o	z	z	á	f	o	l
Hozzáfolyási hőmérséklet (max.) °C 60 60 60 60
Hozzáfolyási mennyiség (min.) l/min 13 13 13 13
Szívómagasság (max.) m 0,5 0,5 0,5 0,5
A készülék teljesítményre vonatkozó adatai
A sztenderd fúvókaméret 033 038 034 045
Üzemi nyomás			MPa	15 12 16 12
Működési túlnyomás (max.)			MPa	22,5	18	24	18
Szállítási mennyiség, víz			l/min	9,3	9,6	9,9	11,7
A magasnyomású pisztoly visszalökőereje			N	28,6	28,6	30,0	29,5
Méretek és súlyok
Jellemző üzemi súly			kg	33	33	42	43
Hosszúság			mm	460 460 460 460
Szélesség			mm	420 420 420 420
Magasság			mm	970 970 970 970
Olajmennyiség			l	0,25	0,25	0,35	0,35
Olajfajta			típus	15W40	0W40	0W40	0W40
Az EN 60335-2-79 szerint meghatározott értékek
Kéz-kar-vibrációs érték m/s			^2	2,4 2,4 2,8	2,8
Bizonytalansági paraméter K			m/s^2	0,7 0,7 0,9	0,9
Zajszint			dB(A)	74	74	74	72
Bizonytalansági paraméter K_pA			d	B	(	A)	3
L zajteljesítményszintWA+ K bizonytalansági paraméterWA			dB(A)	90	90	89	88
				HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Országvariáns
Ország				EU	EU	EU	EU
Elektromos csatlakozás
Hálózati feszültség			V	230 400 400 400
F	á	z	i	s			~
Frekvencia			Hz	50 50 50 50
Csatlakozási teljesítmény			kW	3,4	4,2	4,2	4,6
Védettség				IPX5	IPX5	IPX5	IPX5
Hálózati biztosíték (lassú kioldású)			A	16	16	16	16
Hosszabbító kábel 30 m			mm^2	2,5 2,5 2,5	2,5
Vízcsatlakozás
H	o	z	z	á	f	o	l
Hozzáfolyási hőmérséklet (max.) °C 60 60 60 60
Hozzáfolyási mennyiség (min.) l/min 15 15 15 16
Szívómagasság (max.) m 0,5 0,5 0,5 0,5
A készülék teljesítményre vonatkozó adatai
A sztenderd fúvókaméret 043 042 040 042
Üzemi nyomás			MPa	14 16 17 18
Működési túlnyomás (max.)			MPa	21	24	25,5	27
Szállítási mennyiség, víz			l/min	11,5	11,6	11,6	12,5
A magasnyomású pisztoly visszalökőereje			N	32,3	34,5	35,5	41,8

		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Méretek és súlyok
Jellemző üzemi súly kg 42 43 36 45
Hosszúság mm 460 460 460 460
Szélesség mm 420 420 420 420
Magasság mm 970 970 970 970
Olajmennyiség I 0,35 0,35 0,20 0,35
Olajfajta	típus	0W40	SAE 90	SAE 90	SAE 90
Az EN 60335-2-79 szerint meghatározott értékek
Kéz-kar-vibrációs érték	m/s^2	2,7	2,4	3,0	2,3
Bizonytalansági paraméter K	m/s^2	0,8	0,7	0,8	0,7
Zajszint	dB(A)	68	70	79	75
Bizonytalansági paraméter K_pA	dB(A)	3	3	3	3
L zajteljesítményszintWA+ K bizonytalansági paraméterWA	dB(A)	84	86	95	92

A müszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Magasnyomású mosó

Típus: 1.150-xxx

Típus: 1.151-xxx

Típus: 1.524-xxx

Vonatkozó EU-irányelvek

2000/14/EK

2006/42/EK (+2009/127/EK)

2011/65/EU irányelv

2014/30/EU irányelv

2009/125/EK

Alkalmazott rendelet(ek)

(EU) 2009/1781

Alkalmazott harmonizált szabványok

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Alkalmazott megfelelőségértékelési eljárások

Zajteljesítményszint dB(A)

HD 6/15 M

Mért: 87

Szavatolt: 90

HD 6/16-4 M

Mért: 87

Szavatolt: 89

HD 7/12 M Cage

Mért: 85

Szavatolt: 88

HD 7/17 M

Mért: 92

Szavatolt: 95

HD 7/14-4 M

Mért: 81

Szavatolt: 84

HD 7/16-4 M

Mért: 83

Szavatolt: 86

HD 8/18-4 M

Mért: 88

Szavatolt: 91

Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: [phone]

Fax: [phone]
