HASZNÁLATI ÚTMUTATÓ WIFILOFC20FBK NEDIS

Gyors beüzemelési útmutató 47

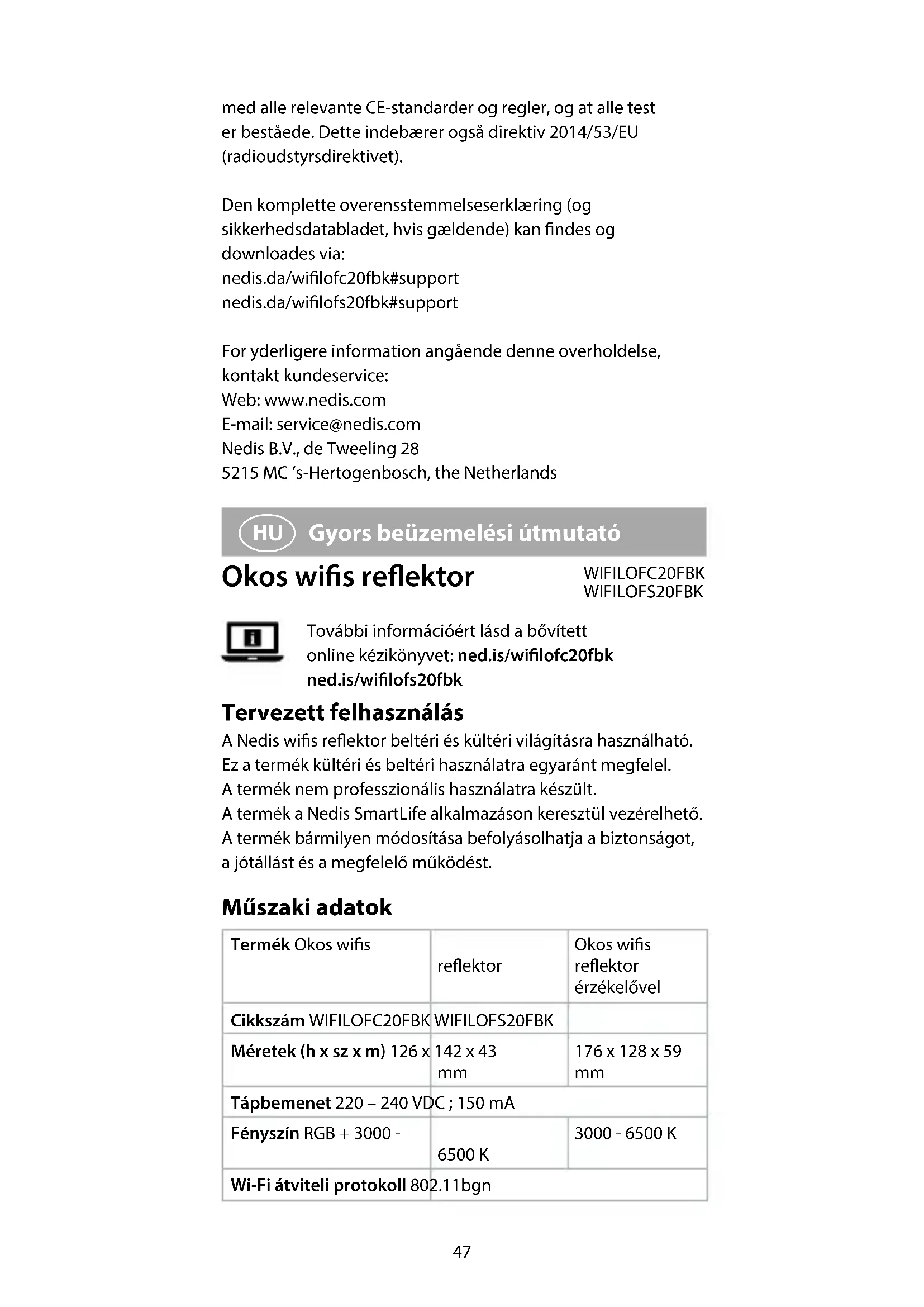

Gyors beüzemelési útmutató Okos wis reektor WIFILOFC20FBK WIFILOFS20FBK További információért lásd a bővített online kézikönyvet: ned.is/wilofc20fbk ned.is/wilofs20fbk Tervezett felhasználás A Nedis wis reektor beltéri és kültéri világításra használható. Ez a termék kültéri és beltéri használatra egyaránt megfelel. A termék nem professzionális használatra készült. A termék a Nedis SmartLife alkalmazáson keresztül vezérelhető. A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést. Műszaki adatok Termék Okos wis reektor Okos wis reektor érzékelővel Cikkszám WIFILOFC20FBK WIFILOFS20FBK Méretek (h x sz x m) 126 x 142 x 43

Tápbemenet 220 – 240 VDC ; 150 mA Fényszín RGB + 3000 - 6500 K 3000 - 6500 K Wi-Fi átviteli protokoll 802.11bgn48 Wi-Fi frekvenciatartomány 2412–2484 GHz Maximális jeladási teljesítmény 16 dB Antennaerősítés 1,5 dB Üzemi hőmérséklet -20 °C - -40 °C IP besorolás IP65 IP44 Észlelési szög - 120 fok Észlelési tartomány - Akár 8 méter Fő alkatrészek (A kép) 1 LED-ek 2 PIR érzékelő* 3 Tápkábel 4 A csatlakozódoboz csavarjai 5 A szerelőkeret csavarjai 6 A csatlakozódoboz fedele 7 Szerelőkeret

• Csak WIFILOFS20FBK. Biztonsági utasítások

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a dokumentumban leírt módon használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.

• Ha probléma merül fel, válassza le a terméket a hálózati csatlakozóaljzatról és más berendezésekről.

• Szerviz előtt és alkatrészek cseréjekor szakítsa meg a termék áramellátását.

• Csak a gyártó által biztosított tápkábelt használja.

• Ne a kábelnél fogva húzza ki a terméket a csatlakozóaljból. Mindig fogja meg a dugót, és húzza ki.

• A termék nem játékszer – ne hagyja felügyelet nélkül gyermekét a közelében.

• A terméket kizárólag a terméken szereplő jelzésnek megfelelő elektromos feszültséggel lehet táplálni.49

• Ne nézzen közvetlenül a fénybe, mivel az szemsérülést okozhat.

• Egyes vezeték nélküli termékek interferenciát okozhatnak a beültethető orvostechnikai eszközökben, például szívritmus-szabályozókban, cochleáris implantátumokban és hallássegítő készülékekben. További információért vegye fel a kapcsolatot az orvosi készüléke gyártójával.

• Ne használja a terméket olyan helyeken, ahol előfordulhat, hogy a vezeték nélküli készülékek használata más elektromos készülékekkel interferenciát idéz elő és emiatt tiltott. A szerelőkonzol felszerelése

Bizonyosodjon meg arról, hogy a tápkábel nem csatlakozik a csatlakozóaljzathoz.

1. Ellenőrizze, hogy milyen dugók és csavarok a

legmegfelelőbbek a kívánt felülethez.

maximális átmérője 4,5 mm.

2. Távolítsa el a szerelőkeret csavarjait A

3. Távolítsa el a szerelőkeretet A

használatával jelölje fel ceruzával a furathelyeket.

5. Fúrja ki a lyukakat.

6. Dugja be a csatlakozódugókat.

részt a falhoz csavarokkal.

8. Erősítse a terméket az A

rész meghúzásával. A tápkábel cseréje A tápkábelt hosszabb vagy meglévő tápkábelre cserélheti.

Bizonyosodjon meg arról, hogy a tápkábel nem csatlakozik a csatlakozóaljzathoz.

1. Nyissa ki a csatlakozódoboz fedelét A

2. Válassza le a fázis-, a nulla- és a földelővezetéket.

3. Csatlakoztassa a fázis-, a nulla- és a földelővezetéket.

részt. A SmartLife alkalmazás telepítése

1. Töltse le a Nedis Smartlife alkalmazást Android vagy iOS

telefonjára a Google Play vagy az Apple App Store áruházból.

2. Nyissa meg a Nedis Smartlife alkalmazást a telefonján.

3. Hozzon létre egy felhasználói ókot az e-mail címével majd

koppintson a Folytatás részre.

Egy ellenőrző kódot kap az e-mail címére.

4. Adja meg a kapott ellenőrző kódot.

5. Hozzon létre egy jelszót, és érintse meg a Kész gombot.

6. Érintse meg a Kezdőlap hozzáadása gombot egy

SmartHome kezdőlap létrehozásához.50

7. Adja meg a tartózkodási helyét, válassza ki a csatlakoztatni

kívánt helyiségeket, és érintse meg a Kész gombot. Az alkalmazás csatlakoztatása

1. Ügyeljen arra, hogy a Bluetooth be legyen kapcsolva az

2. Nyissa meg a Nedis Smartlife alkalmazást az okostelefonján.

3. Regisztráljon vagy jelentkezzen be a felhasználói ókjába.

4. Érintse meg a + gombot a jobb felső sarokban.

5. Dugja be a tápdugót egy hálózati csatlakozóaljzatba.

6. A listából válassza ki a hozzáadni kívánt készüléket.

LED-ek villogása jelzi, hogy a párosítási üzemmód aktív.

Ha a LED-ek nem villognak, kapcsolja be a terméket, majd 10 másodperc után kapcsolja ki és be a terméket háromszor kézzel a párosítási mód megnyitásához.

7. Kövesse az alkalmazásban megjelenő utasításokat.

A PIR érzékelő vezérlése (csak WIFILOS20FBK) Miután párosította az eszközt az alkalmazással, automatikusan megnyílik a vezérlőoldal.

1. Érintse meg a Sensor (Szenzor) lehetőséget a vezérlőmenü

2. Kapcsolja az érzékelőt be vagy ki.

3. Állítsa be az érzékelési távolságot.

4. Állítsa be az érzékelés érzékenységét.

5. Állítsa be az érzékelés utáni világítási időtartamot.

A PIR érzékelő készenléti fénye (csak WIFILOS20FBK)

1. Aktiválja a Slight bright (Gyenge fény) opciót az érzékelő

2. Állítsa be a készenléti fény fényerejét.

3. Állítsa be a készenléti fény időtartamát.

A termék a teljes fényerő időtartamának lejártával készenléti módra vált. Megfelelőségi nyilatkozat A gyártó Nedis B.V. nevében kijelentjük, hogy a Nedis

márkájú, Kínában gyártott WIFILOFC20FBK / WIFILOFS20FBK terméket az összes vonatkozó CE szabvány és előírás szerint bevizsgáltuk, és a termék minden vizsgálaton sikeresen megfelelt. Ez magában foglalja – nem kizárólagos jelleggel – a rádióberendezésekről szóló 2014/53/EU irányelvet.51 A teljes megfelelőségi nyilatkozat (és ha van, akkor a biztonsági adatlap) a: nedis.hu/wilofc20fbk#support nedis.hu/wilofs20fbk#support A megfelelőséggel kapcsolatos további információkért hívja az ügyfélszolgálatot: Web: www.nedis.com E-mail: service@nedis.com Nedis B.V., de Tweeling 28 5215 MC ’s-Hertogenbosch, Hollandia
