NÁVOD K OBSLUZE WIFILOFC20FBK NEDIS

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Používajte len dodaný napájací kábel.

• Výrobok neodpájajte zo zásuvky ťahaním kábla. Vždy chyťte zástrčku a vytiahnite ju.

8. Pripojte výrobok k A

2. Odpojte živý, neutrálny a uzemňovací vodič.

3. Pripojte nový živý, neutrálny a uzemňovací vodič.

4. Zadajte prijatý overovací kód.

1. Klepnutím na snímač prejdete do ponuky ovládania

Svetlo pohotovostného režimu snímača PIR (len WIFILOS20FBK)

1. Aktivácia možnosti Slight bright (Jemne svetlý) v ponuke

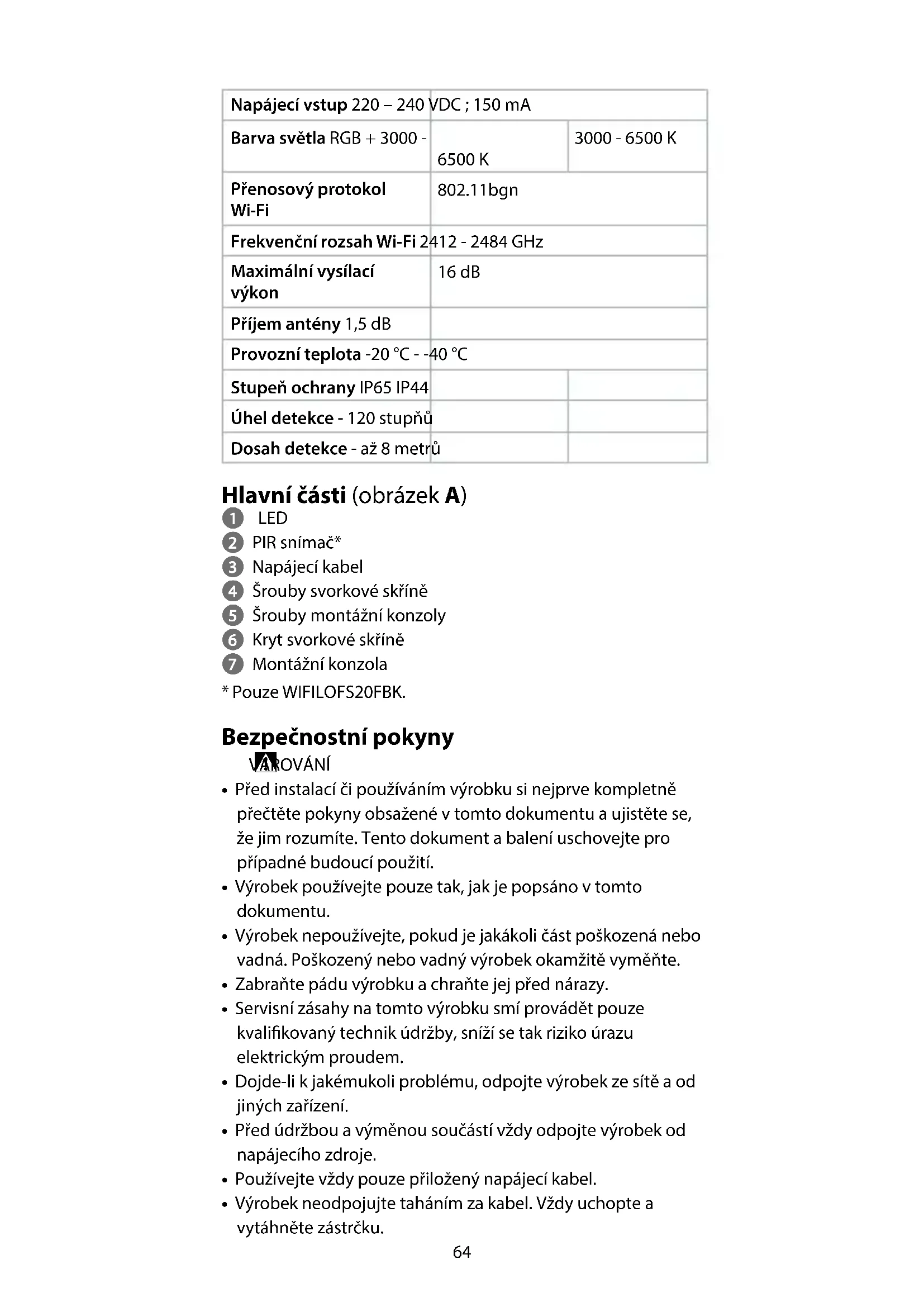

Rychlý návod Chytrý reektor sWi-Fi WIFILOFC20FBK WIFILOFS20FBK Více informací najdete v rozšířené příručce online: ned.is/wilofc20fbk ned.is/wilofs20fbk Zamýšlené použití Chytrý reektor sWi-Fi značky Nedis slouží kosvětlování vnitřních avnějších prostor. Tento výrobek je určen kpoužití ve vnitřních ivnějších prostorách. Výrobek není určen k profesionálnímu použití. Výrobek lze ovládat prostřednictvím aplikace Nedis SmartLife. Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování. Technické údaje Produkt Chytrý reektor sWi-Fi Chytrý reektor sWi-Fi se snímačem Číslo položky WIFILOFC20FBK WIFILOFS20FBK Rozměry (D × Š × V) 126 × 142 × 43mm 176 × 128 × 59mm64 Napájecí vstup 220 – 240 VDC ; 150 mA Barva světla RGB + 3000 - 6500 K 3000 - 6500 K Přenosový protokol Wi-Fi 802.11bgn Frekvenční rozsah Wi-Fi 2412 - 2484 GHz Maximální vysílací výkon 16 dB Příjem antény 1,5 dB Provozní teplota -20 °C - -40 °C Stupeň ochrany IP65 IP44 Úhel detekce - 120stupňů Dosah detekce - až 8 metrů Hlavní části (obrázek A) 1 LED 2 PIR snímač* 3 Napájecí kabel 4 Šrouby svorkové skříně 5 Šrouby montážní konzoly 6 Kryt svorkové skříně 7 Montážní konzola

• Pouze WIFILOFS20FBK. Bezpečnostní pokyny

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument a balení uschovejte pro případné budoucí použití.

• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.

• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.

• Zabraňte pádu výrobku a chraňte jej před nárazy.

• Servisní zásahy na tomto výrobku smí provádět pouze kvalikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.

• Dojde-li k jakémukoli problému, odpojte výrobek ze sítě a od jiných zařízení.

• Před údržbou a výměnou součástí vždy odpojte výrobek od napájecího zdroje.

• Používejte vždy pouze přiložený napájecí kabel.

• Výrobek neodpojujte taháním za kabel. Vždy uchopte a vytáhněte zástrčku.65

• Dohlížejte na děti, aby si s výrobkem nehrály.

• Výrobek lze napájet pouze napětím, které odpovídá údajům uvedeným na označení výrobku.

• Nedívejte se přímo do světla, mohlo by dojít k poškození zraku.

• Některé bezdrátové výrobky mohou způsobovat rušení implantabilních zdravotnických zařízení a dalšího zdravotnického vybavení, jako jsou například kardiostimulátory, kochleární implantáty a naslouchátka. Více informací získáte od výrobce svého zdravotnického zařízení.

• Nepoužívejte výrobek v místech, kde je použití bezdrátových zařízení zakázáno kvůli potenciálnímu rušení ostatních elektronických zařízení, což by mohlo vést ke vzniku bezpečnostního rizika. Instalace montážní konzoly

Ujistěte se, že je napájecí kabel odpojen ze stěnové zásuvky.

1. Zjistěte, které hmoždinky ašrouby se nejlépe vhodí pro daný

2. Odstraňte zvýrobku šrouby montážní konzoly A

3. Odstraňte zvýrobku montážní konzolu A

si označte tužkou místa, kam budete vrtat otvory.

5. Vyvrtejte otvory.

6. Vložte hmoždinky.

8. Připevněte výrobek A

Výměna napájecího kabelu Napájecí kabel lze vyměnit za delší či stávající kabel.

Ujistěte se, že je napájecí kabel odpojen ze stěnové zásuvky.

1. Otevřete kryt svorkové skříně A

2. Odpojte živý, neutrální izemnicí vodič.

3. Připojte nový živý, neutrální azemnicí vodič.

2. Otevřete ve svém telefonu aplikace Nedis SmartLife.

3. Vytvořte si účet pomocí e-mailové adresy aklepněte na

Na svou e-mailovou adresu obdržíte potvrzovací kód.

4. Zadejte přijatý ověřovací kód.

5. Vytvořte heslo a klepněte na Hotovo.

6. Klepnutím na Přidat domov vytvořte domov SmartLife

7. Nastavte místo, vyberte místnosti, které chcete připojit, a

klepněte na Hotovo. Připojení kaplikaci

1. Ujistěte se, že máte vtelefonu povolenou funkci Bluetooth.

2. Otevřete ve svém telefonu aplikace Nedis SmartLife.

3. Zaregistrujte se nebo se přihlaste ke svému účtu.

4. Klepněte na + v pravém horním rohu.

5. Zapojte zástrčku kabelu do stěnové zásuvky.

6. Vyberte ze seznamu typ zařízení, které chcete přidat.

blikají, což značí, že je aktivní režim párování.

Pokud LED neblikají, výrobek zapněte apo 10sekundách jej vypněte aznovu zapněte 3krát po sobě, čímž manuálně spustíte režim párování.

7. Řiďte se pokyny uvedenými v aplikaci.

Ovládání PIR snímače (pouze WIFILOS20FBK) Po propojení zařízení saplikací se automaticky otevře stránka ovládání.

1. Klepnutím na snímač otevřete nabídku ovládání snímače.

2. Snímač zapněte nebo vypněte.

3. Nastavte detekční vzdálenost.

4. Nastavte detekční citlivost.

5. Nastavte dobu rozsvícení po detekci.

Pohotovostní světlo PIR snímače (pouze WIFILOS20FBK)

1. Aktivujte možnost jasu pohotovostního světla vnabídce

2. Nastavte jas pohotovostního světla.

3. Nastavte trvání rozsvícení pohotovostního světla.

Výrobek se po skončení doby plného svícení přepne do pohotovostního režimu. Prohlášení o shodě Společnost Nedis B.V. coby výrobce prohlašuje, že výrobek WIFILOFC20FBK / WIFILOFS20FBK značky Nedis

, vyrobený v Číně, byl přezkoušen v souladu se všemi relevantními normami a nařízeními EK a že všemi zkouškami úspěšně prošel. Patří sem mimo jiné také nařízení RED 2014/53/EU.67 Kompletní prohlášení o shodě (a případně bezpečnostní list) můžete najít a stáhnout na adrese: nedis.cs/wilofc20fbk#support nedis.cs/wilofs20fbk#support Další informace týkající se shody s předpisy získáte u oddělení služeb zákazníkům: Web: www.nedis.com E-mail: service@nedis.com Nedis B.V., de Tweeling 28 5215 MC ’s-Hertogenbosch, Nizozemsko
