BRUKSANVISNING WIFILOFC20FBK NEDIS

Snabbstartsguide Smart WiFi-strålkastare WIFILOFC20FBK WIFILOFS20FBK För ytterligare information, se den utökade manualen online: ned.is/wilofc20fbk ned.is/wilofs20fbk Avsedd användning Nedis Wi-Fi-baserad strålkastare används som både utomhus- och inomhusbelysning. Produkten är avsedd för användning inomhus och utomhus. Produkten är inte avsedd för yrkesmässig användning. Produkten styrs via appen Nedis SmartLife. Modiering av produkten kan medföra konsekvenser för säkerhet, garanti och korrekt funktion. Specikationer Produkt Smart WiFi-strålkastare Smart WiFi- strålkastare med sensor Artikelnummer WIFILOFC20FBK WIFILOFS20FBK Dimensioner (l x b x h) 126 x 142 x 43

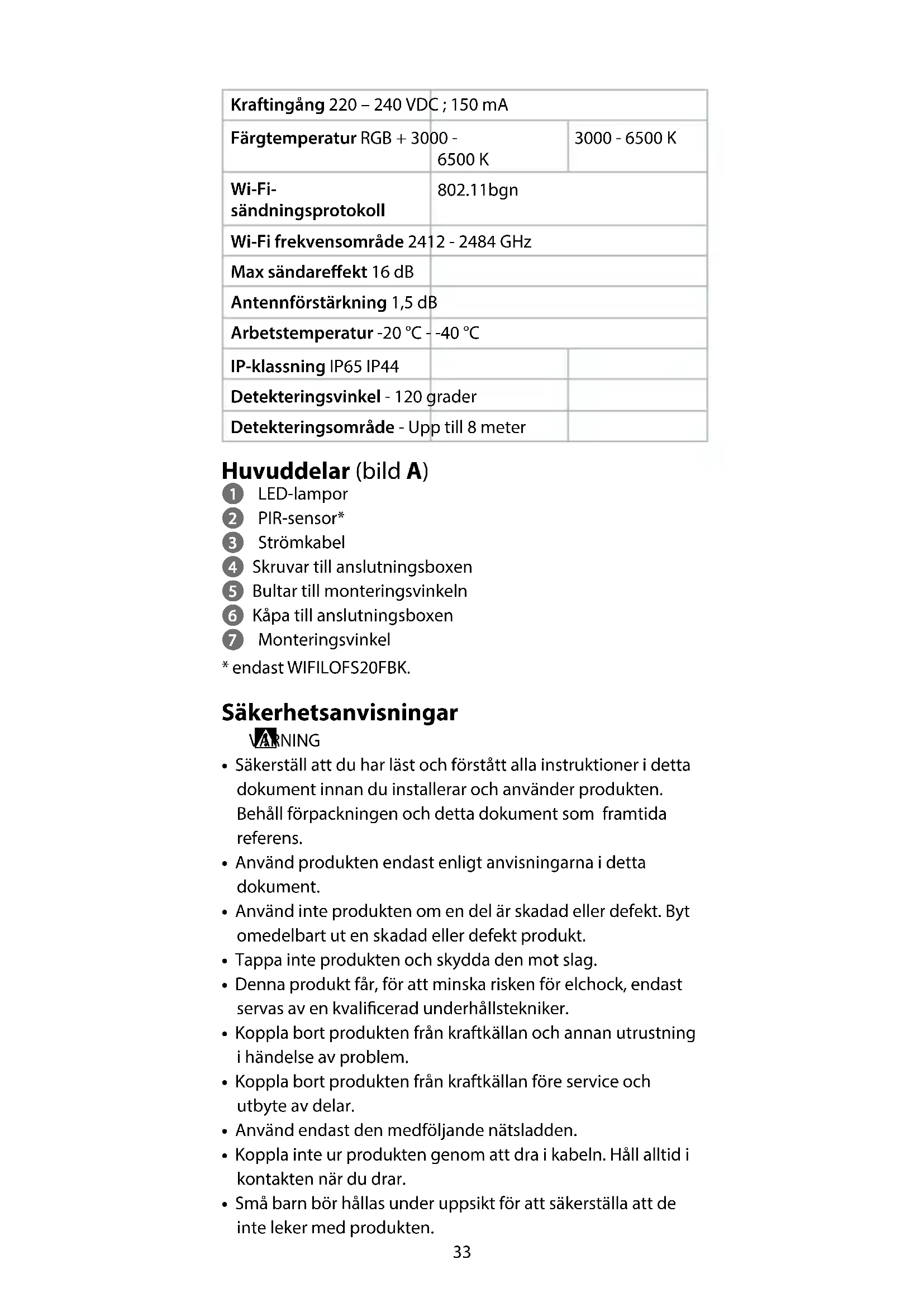

176 x 128 x 59 mm33 Kraftingång 220 – 240 VDC ; 150 mA Färgtemperatur RGB + 3000 - 6500 K 3000 - 6500 K Wi-Fi- sändningsprotokoll 802.11bgn Wi-Fi frekvensområde 2412 - 2484 GHz Max sändareekt 16 dB Antennförstärkning 1,5 dB Arbetstemperatur -20 °C - -40 °C IP-klassning IP65 IP44 Detekteringsvinkel - 120 grader Detekteringsområde - Upp till 8 meter Huvuddelar (bild A) 1 LED-lampor 2 PIR-sensor* 3 Strömkabel 4 Skruvar till anslutningsboxen 5 Bultar till monteringsvinkeln 6 Kåpa till anslutningsboxen 7 Monteringsvinkel

• Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.

• Använd produkten endast enligt anvisningarna i detta dokument.

• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.

• Tappa inte produkten och skydda den mot slag.

• Denna produkt får, för att minska risken för elchock, endast servas av en kvalicerad underhållstekniker.

• Koppla bort produkten från kraftkällan och annan utrustning i händelse av problem.

• Koppla bort produkten från kraftkällan före service och utbyte av delar.

• Använd endast den medföljande nätsladden.

• Koppla inte ur produkten genom att dra i kabeln. Håll alltid i kontakten när du drar.

• Små barn bör hållas under uppsikt för att säkerställa att de inte leker med produkten.34

• Produkten får endast anslutas till den på produkten angivna nätspänningen.

• Se inte direkt in i ljuset, det kan förorsaka skada på ögonen.

• Vissa trådlösa produkter kan störa implanterade medicinska enheter och annan medicinsk utrustning såsom hjärtstimulatorer, cochlea-implantat och hörapparater. Rådgör med tillverkaren av din medicinska utrustning angående ytterligare information.

• Använd inte produkten på platser där användning av trådlösa enheter är förbjuden till följd av potentiell störning i andra elektroniska enheter, vilket kan förorsaka säkerhetsrisker. Att installera monteringsvinkeln

Kontrollera att elkabeln inte är ansluten till strömkällan.

1. Ta reda på vilka pluggar och skruvar som är mest lämpliga

för det avsedda underlaget.

2. Avlägsna bultarna till monteringsvinkeln A

3. Avlägsna monteringsvinkeln A

för att markera borrhålens platser med en penna.

5. Borra hål i väggen.

vid väggen med lämpliga skruvar.

Byta ut strömkabeln Du kan byta ut strömkabeln mot en längre eller redan installerad strömkabel.

Kontrollera att elkabeln inte är ansluten till strömkällan.

1. Öppna kåpan till anslutningsboxen A

2. Koppla från spännings-, neutral- och jordledningen.

3. Anslut den nya spännings-, neutral- och jordledningen.

1. Ladda ner appen Nedis Smartlife för Android eller iOS till din

3. Skapa ett konto med din E-postadress och tryck på Continue.

Du kommer att få en verieringskod till din e-postadress.

4. Skriv in den mottagna verieringskoden.

5. Skapa ett lösenord och tryck på Done.

6. Tryck på Add Home för att skapa ett SmartLife Home.35

7. Ställ in din ort, välj det rum du önskar ansluta med och tryck

på Done. Att ansluta till appen

1. Kontrollera att Bluetooth har aktiverats på din smartphone.

4. Vidrör + i övre högra hörnet.

5. Sätt nätadaptern i ett eluttag.

6. Välj den typ av enhet du önskar lägga till från listan.

blinkar för att indikera att hopkopplingsläget är aktivt.

Om LED-lamporna inte blinkar: Slå på produkten och vänta i 10 sekunder. Stäng sedan av och slå på den igen tre gånger för att öppna hopkopplingsläget manuellt.

7. Följ anvisningarna i appen.

PIR-sensorstyrning (WIFILOS20FBK only) Styrningssidan öppnas automatiskt när enheten har kopplats till appen.

1. Tryck på Sensor för att öppna menyn för sensorstyrning.

2. Slå på eller stäng av sensorn.

3. Ställ in detektionsradien.

4. Ställ in detektionskänsligheten.

2. Ställ in ljusstyrkan för standby-belysning.

3. Ställ in tiden för standby-belysning.

Produkten övergår till standby-läge när tiden för full belysning har gått ut. Försäkran om överensstämmelse Vi, Nedis B.V., försäkrar som tillverkare att produkten WIFILOFC20FBK / WIFILOFS20FBK från vårt varumärke Nedis

tillverkad i Kina, har testats i enlighet med alla relevanta CE- standarder och föreskrifter och att alla tester genomförts med godkänt resultat. Detta inkluderar, men är inte begränsat till, radioutrustningsdirektivet 2014/53/EU. Den fullständiga försäkran om överensstämmelse (och säkerhetsdatabladet, om tillämpligt) kan läsas och laddas ned från: nedis.sv/wilofc20fbk#support nedis.sv/wilofs20fbk#support36 För ytterligare information om överensstämmelse, var god kontakta vår kundtjänst: Webbplats: www.nedis.com E-post: service@nedis.com Nedis B.V., de Tweeling 28 5215 MC ’s-Hertogenbosch, Nederländerna
