Terméktípus	Intelligens WiFi projektor PIR érzékelővel
Márka	Nedis
Modell	WIFILOFS20FBK
Méretek (H x Sz x M)	176 x 128 x 59 mm
Tömeg	0,5 kg (becslés)
Tápellátás	220-240 VDC, 150 mA
Színhőmérséklet	3000 - 6500 K állítható
Wi-Fi protokoll	IEEE 802.11b/g/n (2,4 GHz)
Wi-Fi frekvenciatartomány	2412 - 2484 MHz
Maximális átviteli teljesítmény	16 dBm
Antenna nyereség	1,5 dBi
IP védettségi fokozat	IP44
Érzékelési szög (PIR érzékelő)	120 fok
Érzékelési távolság (PIR érzékelő)	Akár 8 méter
Fő funkciók	WiFi világítás, PIR érzékelő, vezérlés Nedis SmartLife alkalmazással, időzítő, éjszakai lámpa
Használat	Beltéri és kültéri (nem professzionális)
Üzemi hőmérséklet	-20 °C és -40 °C között (megjegyzés: valószínűleg -20 °C és +40 °C között)
Karbantartás és tisztítás	Tisztítás előtt húzza ki a hálózati csatlakozót. Puha, száraz ruhával tisztítsa. Ne használjon súrolószereket.
Biztonság	Ne nézzen közvetlenül a fénybe. Minden beavatkozás előtt húzza ki a csatlakozót. Javítást csak szakképzett technikus végezhet.
Alkatrészek és javíthatóság	A tápkábel cserélhető (a csatlakozódoboz kinyitása szükséges). Más alkatrész nem áll rendelkezésre.

Gyakran ismételt kérdések - WIFILOFS20FBK NEDIS

Hogyan kell telepíteni a Nedis WIFILOFS20FBK projektort?

Győződjön meg arról, hogy a tápkábel ki van húzva. Rögzítse a fali tartót a megfelelő dübelekkel és csavarokkal, majd akassza fel a projektort és húzza meg a csavarokat. Ezután csatlakoztassa a készüléket és kövesse a Nedis SmartLife alkalmazás utasításait.

Hogyan csatlakoztassam a projektort a Nedis SmartLife alkalmazáshoz?

Töltse le a Nedis SmartLife alkalmazást okostelefonjára (Android/iOS). Hozzon létre egy fiókot vagy jelentkezzen be. Nyomja meg a '+' gombot az alkalmazásban, csatlakoztassa a projektort, és ellenőrizze, hogy a LED-ek villognak-e. Ha nem, kapcsolja ki/be a projektort 3-szor. Kövesse a képernyőn megjelenő utasításokat.

Hogyan lehet gyári visszaállítást végezni a projektoron?

A projektor visszaállításához kapcsolja ki, majd kapcsolja be egymás után 3-szor (kb. 10 másodperc szünet minden ciklus között). A LED-ek villogni fognak a párosítási mód jelzésére, és a hálózati beállítások törlődnek.

Hogyan használjam a projektor PIR érzékelőjét?

Miután csatlakoztatta a készüléket az alkalmazáshoz, nyissa meg a vezérlő oldalt és nyomja meg az 'Sensor' gombot. Be- és kikapcsolhatja az érzékelőt, beállíthatja az érzékelési távolságot és érzékenységet, valamint az érzékelés utáni világítás időtartamát. Egy éjszakai lámpa is elérhető.

Hogyan állítsam be a projektor színhőmérsékletét?

A Nedis SmartLife alkalmazásban lépjen a fényerő/szín beállításokhoz. Csúszkával állíthatja a színhőmérsékletet 3000 K (meleg fehér) és 6500 K (hideg fehér) között. Ez a modell nem kínál RGB színeket.

A projektor nem csatlakozik az alkalmazáshoz. Mit tegyek?

Ellenőrizze, hogy okostelefonja 2,4 GHz-es Wi-Fi hálózatra van csatlakoztatva (a projektor nem támogatja az 5 GHz-et). Győződjön meg arról, hogy a Bluetooth be van kapcsolva a konfigurációs módhoz. Ha a LED-ek nem villognak, végezzen gyári visszaállítást a projektor ki- és bekapcsolásával 3-szor. Indítsa újra az internetes modemet és próbálja újra.

Ez a projektor kompatibilis az Amazon Alexa vagy a Google Assistant rendszerrel?

Igen, a Nedis WIFILOFS20FBK projektor kompatibilis az Amazon Alexa és a Google Assistant segédprogramokkal a Nedis SmartLife alkalmazáson keresztül. Aktiválhatja a megfelelő készségeket az alkalmazásban, és hangutasításokkal vezérelheti a be-/kikapcsolást és a fényerő beállítását.

Használhatom a projektort kültéren?

Igen, a projektor IP44 védettségi fokozattal rendelkezik, ami ellenállóvá teszi a fröccsenő vízzel szemben. Kültérben is telepíthető, de kerülje a közvetlen esőzést vagy a vízbe merítést.

Hogyan kell karbantartani a projektort?

Mindig húzza ki a projektort a tisztítás előtt. Használjon puha, száraz ruhát a felület letörléséhez. Ne használjon súrolószereket vagy oldószereket. Rendszeresen ellenőrizze, hogy a szellőzőnyílások nincsenek-e elzárva.

Kicserélhetem a tápkábelt?

Igen, a tápkábel cserélhető. Nyissa ki a csatlakozódoboz fedelét, csatlakoztassa le a vezetékeket (fázis, nulla, föld), csatlakoztassa az új kábelt a megfelelő csatlakozásokhoz, majd óvatosan zárja vissza. Ezt a műveletet szakképzett személynek kell elvégeznie.

HASZNÁLATI ÚTMUTATÓ WIFILOFS20FBK NEDIS

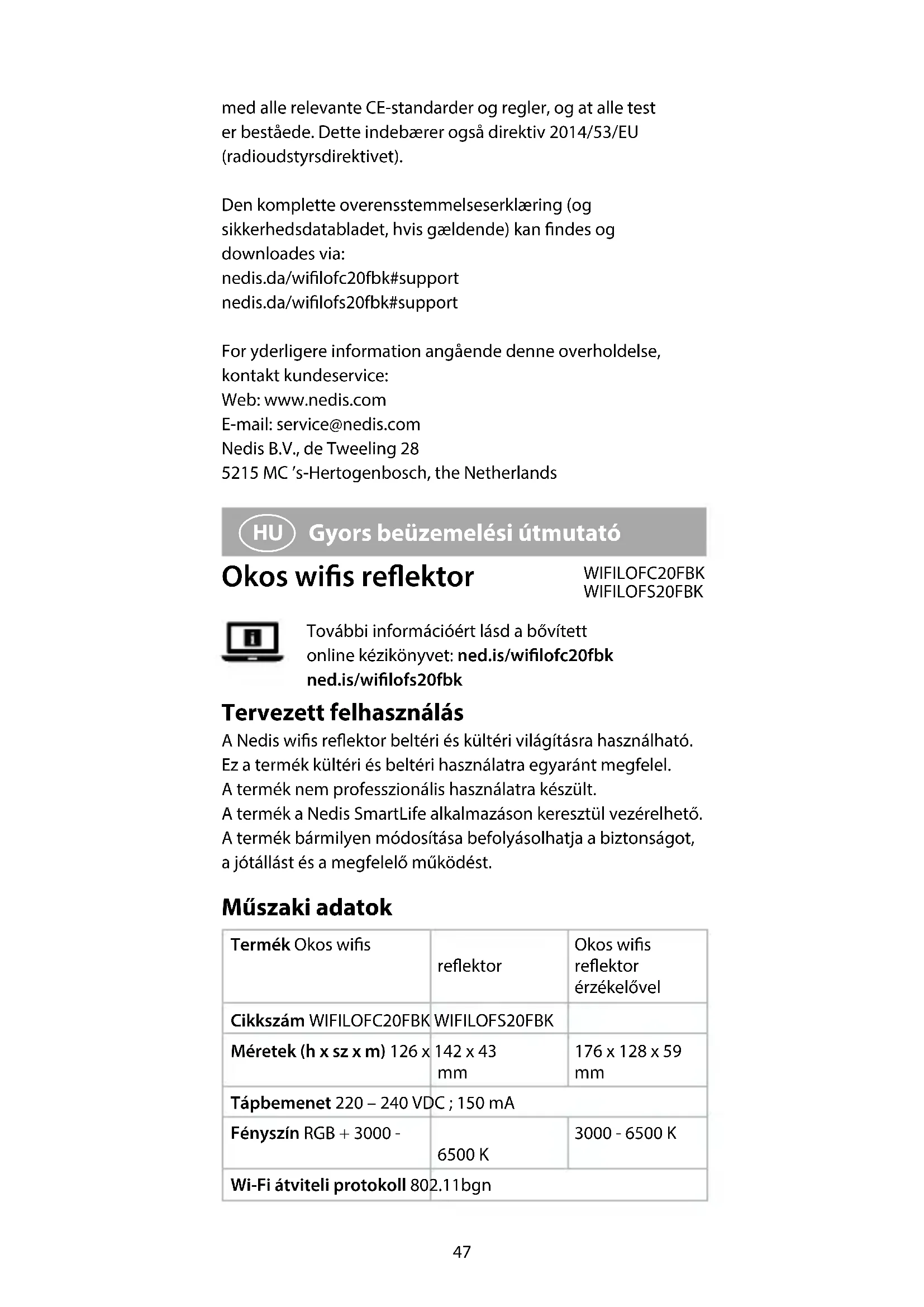

HU) Gyors beüzemelési útmutató 47

Gyors beüzemelési útmutató

Okos wifis reflektor

WIFILOFC20FBK

WIFILOFS20FBK

További információért lásd a bővített online kézikönyvet: ned.is/wifilofc20fbk ned.is/wifilofs20fbk

Tervezett felhasználás

A Nedis wifis reflektor beltéri és kültéri világításra használható.

Ez a termék kültéri és beltéri használatra egyaránt megfelel.

A termék nem professzionális használatra készült.

A termék a Nedis SmartLife alkalmazáson keresztül vezérelhető.

A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést.

Müszaki adatok

Termék Okos wifis	reflektor	Okos wifis reflektor érzékelővel
Cikkszám WIFILOFC20FBK	WIFILOFS20FBK
Méretek (h x sz x m) 126 x	142 x 43 mm	176 x 128 x 59 mm
Tápbemenet 220 – 240 VDC ; 150 mA
Fényszín RGB + 3000 -	6500 K	3000 - 6500 K
Wi-Fi átviteli protokoll 802.11bgn
Wi-Fi frekvenciatartomány	2412–2484 GHz
Maximális jeladási teljesítmény	16 dB
Antennaerősítés 1,5 dB
Üzemi hőmérséklet -20 °C	- -40 °C
IP besorolás IP65 IP44
Észlelési szög - 120 fok
Észlelési tartomány - Akár	8 méter

Fő alkatrészek (A kép)

1 LED-ek
2 PIR érzékelő*
3 Tápkábel
4 A csatlakozódoboz csavarjai
5 A szerelőkeret csavarjai
6 A csatlakozódoboz fedele
7 Szerelőkeret

* Csak WIFILOFS20FBK.

Biztonsági utasítások

HIGYELMEZTETÉS

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt figyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.
• A terméket csak az ebben a dokumentumban leírt módon használja.
• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.
• Ne ejtse le a terméket és kerülje az ütődést.
• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.
• Ha probléma merül fel, válassza le a terméket a hálózati csatlakozóaljzatról és más berendezésekről.
• Szerviz előtt és alkatrészek cseréjekor szakítsa meg a termék áramellátását.
• Csak a gyártó által biztosított tápkábelt használja.
• Ne a kábelnél fogva húzza ki a terméket a csatlakozóaljból. Mindig fogja meg a dugót, és húzza ki.
• A termék nem játékszer – ne hagyja felügyelet nélkül gyermekét a közelében.

• A terméket kizárólag a terméken szereplő jelzésnek megfelelő elektromos feszültséggel lehet táplálni.

• Ne nézzen közvetlenül a fénybe, mivel az szemsérülést okozhat.

• Egyes vezeték nélküli termékek interferenciát okozhatnak a beültethető orvostechnikai eszközökben, például szívritmus-szabályozókban, cochleáris implantátumokban és hallássegítő készülékekben. További információért vegye fel a kapcsolatot az orvosi készüléke gyártójával.
• Ne használja a terméket olyan helyeken, ahol előfordulhat, hogy a vezeték nélküli készülékek használata más elektromos készülékekkel interferenciát idéz elő és emiatt tiltott.

A szerelőkonzol felszerelése

Bizonyosodjon meg arról, hogy a tápkábel nem csatlakozik a csatlakozóaljzathoz.

1. Ellenőrizze, hogy milyen dugók és csavarok a legmegfelelőbbek a kívánt felülethez.

Az A 7 maximális átmérője 4,5 mm.

1. Távolítsa el a szerelőkeret csavarjait A 5 a termékről.
2. Távolítsa el a szerelőkeretet A7 a termékről.
3. Az A7 használatával jelölje fel ceruzával a furathelyeket.
4. Fúrja ki a lyukakat.
5. Dugja be a csatlakozódugókat.
6. Rögzítse az A7 részt a falhoz csavarokkal.
7. Erősítse a terméket az A7 részhez az A5 rész meghúzásával.

A tápkábel cseréje

A tápkábelt hosszabb vagy meglévő tápkábelre cserélheti.

Bizonyosodjon meg arról, hogy a tápkábel nem csatlakozik a csatlakozóaljzathoz.

1. Nyissa ki a csatlakozódoboz fedelét A 6.
2. Válassza le a fázis-, a nulla- és a földelővezetéket.
3. Csatlakoztassa a fázis-, a nulla- és a földelővezetéket.
4. Csukja be a A6 részt.
5. Húzza meg az A 4 részt.

A SmartLife alkalmazás telepítése

1. Töltse le a Nedis Smartlife alkalmazást Android vagy iOS telefonjára a Google Play vagy az Apple App Store áruházból.

2. Nyissa meg a Nedis Smartlife alkalmazást a telefonján.

3. Hozzon létre egy felhasználói fiókot az e-mail címével majd koppintson a Folytatás részre.

Egy ellenőrző kódot kap az e-mail címére.

1. Adja meg a kapott ellenőrző kódot.
2. Hozzon létre egy jelszót, és érintse meg a Kész gombot.

3. Érintse meg a Kezdőlap hozzáadása gombot egy SmartHome kezdőlap létrehozásához.

4. Adja meg a tartózkodási helyét, válassza ki a csatlakoztatni kívánt helyiségeket, és érintse meg a Kész gombot.

Az alkalmazás csatlakoztatása

1. Ügyeljen arra, hogy a Bluetooth be legyen kapcsolva az okostelefonján.
2. Nyissa meg a Nedis Smartlife alkalmazást az okostelefonján.
3. Regisztráljon vagy jelentkezzen be a felhasználói fiókjába.
4. Érintse meg a + gombot a jobb felső sarokban.
5. Dugja be a tápdugót egy hálózati csatlakozóaljzatba.
6. A listából válassza ki a hozzáadni kívánt készüléket.

Az A 1 LED-ek villogása jelzi, hogy a párosítási üzemmód aktív.
Ha a LED-ek nem villognak, kapcsolja be a terméket, majd 10 másodperc után kapcsolja ki és be a terméket háromszor kézzel a párosítási mód megnyitásához.

1. Kövesse az alkalmazásban megjelenő utasításokat.

A PIR érzékelő vezérlése (csak WIFILOS20FBK)

Miután párosította az eszközt az alkalmazással, automatikusan megnyílik a vezérlőoldal.

1. Érintse meg a Sensor (Szenzor) lehetőséget a vezérlőmenü megnyitásához.
2. Kapcsolja az érzékelőt be vagy ki.
3. Állítsa be az érzékelési távolságot.
4. Állítsa be az érzékelés érzékenységét.
5. Állítsa be az érzékelés utáni világítási időtartamot.

A PIR érzékelő készenléti fénye (csak WIFILOS20FBK)

1. Aktiválja a Slight bright (Gyenge fény) opciót az érzékelő vezérlőmenüjében
2. Állítsa be a készenléti fény fényerejét.
3. Állítsa be a készenléti fény időtartamát.

A termék a teljes fényerő időtartamának lejártával készenléti módra vált.

Megfelelőségi nyilatkozat

A gyártó Nedis B.V. nevében kijelentjük, hogy a Nedis® márkájú, Kínában gyártott WIFILOFC20FBK / WIFILOFS20FBK terméket az összes vonatkozó CE szabvány és előírás szerint bevizsgáltuk, és a termék minden vizsgálaton sikeresen megfelelt. Ez magában foglalja – nem kizárólagos jelleggel – a rádióberendezésekről szóló 2014/53/EU irányelvet.

A teljes megfelelőségi nyilatkozat (és ha van, akkor a biztonsági adatlap) a:

nedis.hu/wifilofc20fbk#support

nedis.hu/wifilofs20fbk#support

A megfelelőséggel kapcsolatos további információkért hívja az ügyfélszolgálatot:

Web: www.nedis.com

E-mail: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Hollandia
