BEDIENUNGSANLEITUNG WIFILOFS20FBK NEDIS

Intelligentes WLAN-Flutlicht

WIFILOFC20FBK

WIFILOFS20FBK

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/wifilofc20fbk ned.is/wifilofs20fbk

Bestimmungsgemäße Verwendung

Das WLAN-basierte Flutlicht von Nedis dient zur Beleuchtung von Innen- und Außenbereichen.

Dieses Produkt ist zur Verwendung drinnen und draußen gedacht.

Das Produkt ist nicht für den professionellen Einsatz gedacht. Das Produkt kann mit der Nedis SmartLife App gesteuert werden.

Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

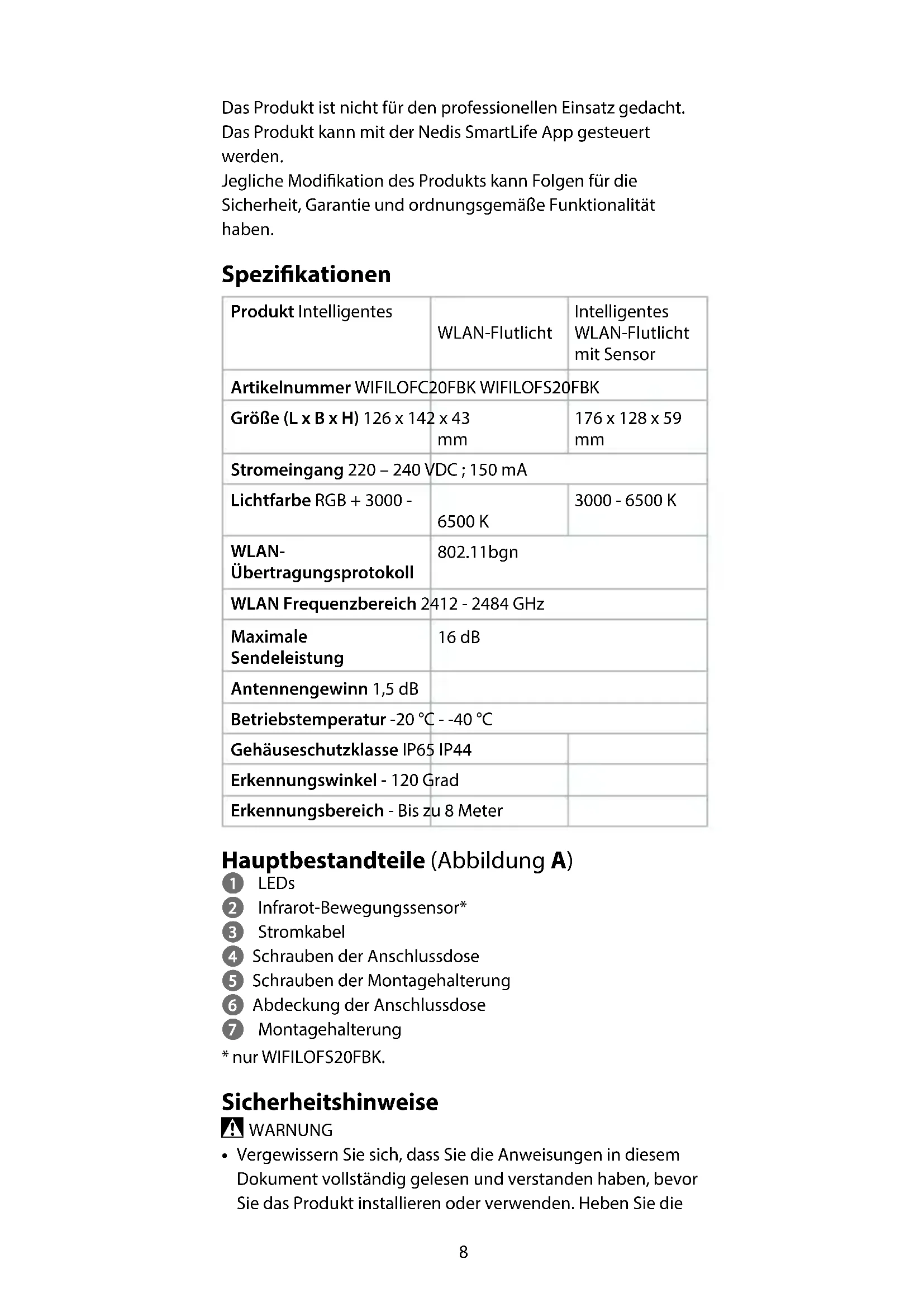

Spezifikationen

Produkt Intelligentes	WLAN-Flutlicht	IntelligentesWLAN-Flutlichtmit Sensor
Artikelnummer WIFILOFC20FBK WIFILOFS20FBK
Größe (L x B x H) 126 x 142 mm	x 43	176 x 128 x 59mm
Stromeingang 220 – 240 VDC ; 150 mA
Lichtfarbe RGB + 3000 - 6500 K	6500 K	3000 - 6500 K
WLAN-Übertragungsprotokoll	802.11bgn
WLAN Frequenzbereich 2412 - 2484 GHz
MaximaleSendeleistung	16 dB
Antennengewinn 1,5 dB
Betriebstemperatur -20 °C - -40 °C
Gehäuseschutzklasse IP65 IP44
Erkennungswinkel - 120 Grad
Erkennungsbereich - Bis zu 8 Meter

Hauptbestandteile (Abbildung A)

1 LEDs
2 Infrarot-Bewegungssensor*
3 Stromkabel
4 Schrauben der Anschlussdose
5 Schrauben der Montagehalterung
6 Abdeckung der Anschlussdose
7 Montagehalterung

* nur WIFILOFS20FBK.

Sicherheitshinweise

WARNING

- Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die

Verpackung und dieses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Trennen Sie das Produkt von der Stromquelle und anderer Ausrüstung, falls Probleme auftreten.
• Trennen Sie das Produkt vor Wartungsarbeiten und beim Austausch von Teilen von der Stromversorgung.
• Verwenden Sie nur das mitgelieferte Stromkabel.
• Ziehen Sie das Produkt niemals am Kabel aus der Steckdose. Halten Sie immer den Stecker fest und ziehen Sie daran.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
• Betreiben Sie das Produkt nur mit der auf der Kennzeichnung auf dem Produkt angegebenen Spannung.
• Schauen Sie nicht direkt in das Licht, ansonsten können Verletzungen an den Augen auftreten.
• Einige kabellose Produkte können implantierbare medizinische Geräte und andere medizinische Geräte wie Herzschrittmacher, Cochlea-Implantate und Hörgeräte stören. Wenden Sie sich für weitere Informationen an den Hersteller Ihres medizinischen Geräts.
• Verwenden Sie das Produkt nicht an Orten, an denen die Verwendung von drahtlosen Geräten aufgrund möglicher Interferenzen mit anderen elektronischen Geräten verboten ist, da dies zu Sicherheitsrisiken führen kann.

Montage der Halterung

Stellen Sie sicher, dass das Netzkabel aus der Steckdose gezogen ist.

1. Prüfen Sie, welche Dübel und Schrauben für den vorgesehenen Untergrund am besten geeignet sind.
   Der maximale Durchmesser von A7 beträgt 4,5 mm.

2. Lösen Sie die Schrauben der Montagehalterung A⑤ vom Produkt.

3. Entfernen Sie die Montagehalterung A 7 vom Produkt.

4. Verwenden Sie A7, um die Bohrlöcher mit einem Stift zu markieren.

5. Bohren Sie die Löcher.

6. Setzen Sie die Dübel ein.
7. Befestigen Sie A7 mit Schrauben an der Wand.
8. Bringen Sie das Produkt durch Befestigung von A5 an A7 an.

Ersetzen des Netzkabels.

Sie können das Netzkabel durch ein längeres oder vorhandenes Netzkabel ersetzen.

Stellen Sie sicher, dass das Netzkabel aus der Steckdose gezogen ist.

1. Öffnen Sie die Abdeckung der Anschlussdose A6.
2. Klemmen Sie die Phasen-, Neutral- und Erdungsleiter ab.
3. Schließen Sie die neuen Phasen-, Neutral- und Erdungsleiter an.
4. Schließen Sie A6.
5. Ziehen Sie A4 an.

Installation der Nedis SmartLife App

1. Laden Sie die Nedis SmartLife-App für Android oder iOS aus dem Google Play Store oder dem Apple App Store auf Ihr Smartphone.
2. Öffnen Sie die Nedis SmartLife-App auf Ihrem Smartphone.
3. Erstellen Sie ein Konto mit Ihrer E-Mail-Adresse und tippen Sie auf Continue (Fortsetzen).
   Sie erhalten einen Bestätigungscode an Ihre E-Mail-Adresse gesandt.
4. Geben Sie den erhaltenen Bestätigungscode ein.
5. Erstellen Sie ein Passwort und tippen Sie auf Done (Fertigstellung).
6. Tippen Sie auf Add Home (Familie hinzufügen), um ein SmartLife-Zuhause zu erstellen.
7. Legen Sie Ihren Standort fest, wählen Sie die Räume aus mit denen Sie eine Verbindung herstellen möchten, und tippen Sie auf Done (Fertigstellung).

Verbinden der App

1. Stellen Sie sicher, dass Bluetooth auf Ihrem Smartphone aktiviert ist.
2. Öffnen Sie die Nedis Smartlife-App auf Ihrem Smartphone.
3. Registrieren Sie sich oder melden Sie sich auf Ihrem Konto an.
4. Tippen Sie auf „+“ in der oberen rechten Ecke.
5. Stecken Sie den Netzstecker in eine Steckdose.
6. Wählen Sie den Gerätetyp, den Sie hinzufügen möchten, aus der Liste aus.

Die LEDs A 1 blinken rot, um anzuzeigen, dass der Kopplungsmodus aktiv ist.
Wenn die LEDs nicht blinken, schalten Sie das Produkt ein und schalten Sie das Produkt nach 10 Sekunden dreimal aus und wieder ein, um manuell in den Kopplungsmodus zu gelangen.

1. Befolgen Sie die Anweisungen in der App.

PIR-Sensor-Steuerung (nur WIFILOS20FBK)

Nach dem Verbinden des Geräts mit der App öffnet sich automatisch die Steuerungsseite.

1. Tippen Sie auf „Sensor“, um das Sensorsteuerungsmenü aufzurufen.
2. Schalten Sie den Sensor ein oder aus.
3. Stellen Sie den Erkennungsabstand ein.
4. Stellen Sie die Empfindlichkeit der Erkennung ein.
5. Stellen Sie die Leuchtdauer nach der Erkennung ein.

PIR-Sensor-Stand-by-Licht (nur WIFILOS20FBK)

1. Aktivieren Sie die Option „Slight bright“ (Leicht) hell im Sensorsteuerungsmenü
2. Stellen Sie die Helligkeit des Standby-Lichts ein.
3. Stellen Sie die Leuchtdauer des Standby-Lichts ein.
   Das Produkt wechselt nach der vollen Leuchtdauer in den Standby-Modus.

Konformitätserklärung

Wir, Nedis B.V., erklären als Hersteller, dass das Produkt WIFILOFC20FBK / WIFILOFS20FBK unserer Marke Nedis ^® , produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur Verfügung unter: nedis.de/wifilofc20fbk#support nedis.de/wifilofs20fbk#support

Weiterführende Informationen zur Compliance erhalten Sie über den Kundenservice:

Web: www.nedis.com

E-Mail: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Niederlande
