NÁVOD K OBSLUZE WIFILOFS20FBK NEDIS

CS ) Rychlý návod 63

Uistite sa, že je napájací kábel odpojený od napájacej elektrickej zásuvky.

Uistite sa, že je napájací kábel odpojený od napájacej elektrickej zásuvky.

1. Otvorte kryt spojovacej skrinky A 6.
2. Odpojte živý, neutrálny a uzemňovací vodič.
3. Pripojte nový živý, neutrálny a uzemňovací vodič.
4. Zatvorte A6.
5. Pritiahnite A4.

Ovládanie snímača PIR (len WIFILOS20FBK)

Svetlo pohotovostného režimu snímača PIR (len WIFILOS20FBK)

1. Aktivácia možnosti Slight bright (Jemne svetlý) v ponuke ovládania snímača
2. Nastavenie jasu svetla pohotovostného režimu.
3. Nastavenie trvania svetla pohotovostného režimu.

Výrobok prejde do pohotovostného režimu po uplynutí úplného osvetlenia.

Vyhlásenie o zhode

Více informací najdete v rozšířené příručce online: ned.is/wifilofc20fbk ned.is/wifilofs20fbk

Zamýšlené použití

Chytrý reflektor s Wi-Fi značky Nedis slouží k osvětlování vnitřních a vnějších prostor.

Tento výrobek je určen k použití ve vnitřních i vnějších prostorách.

Výrobek není určen k profesionálnímu použití.

Výrobek Ize ovládat prostřednictvím aplikace Nedis SmartLife.

Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Technické údaje

Produkt Chytrý reflektor	s Wi-Fi	Chytrý reflektor s Wi-Fi se snímačem
Číslo položky WIFILOFC20	FBK WIFILOFS20	FBK
Rozměry (D × Š × V) 126 ×	142 ×43 mm	176 × 128 ×59 mm

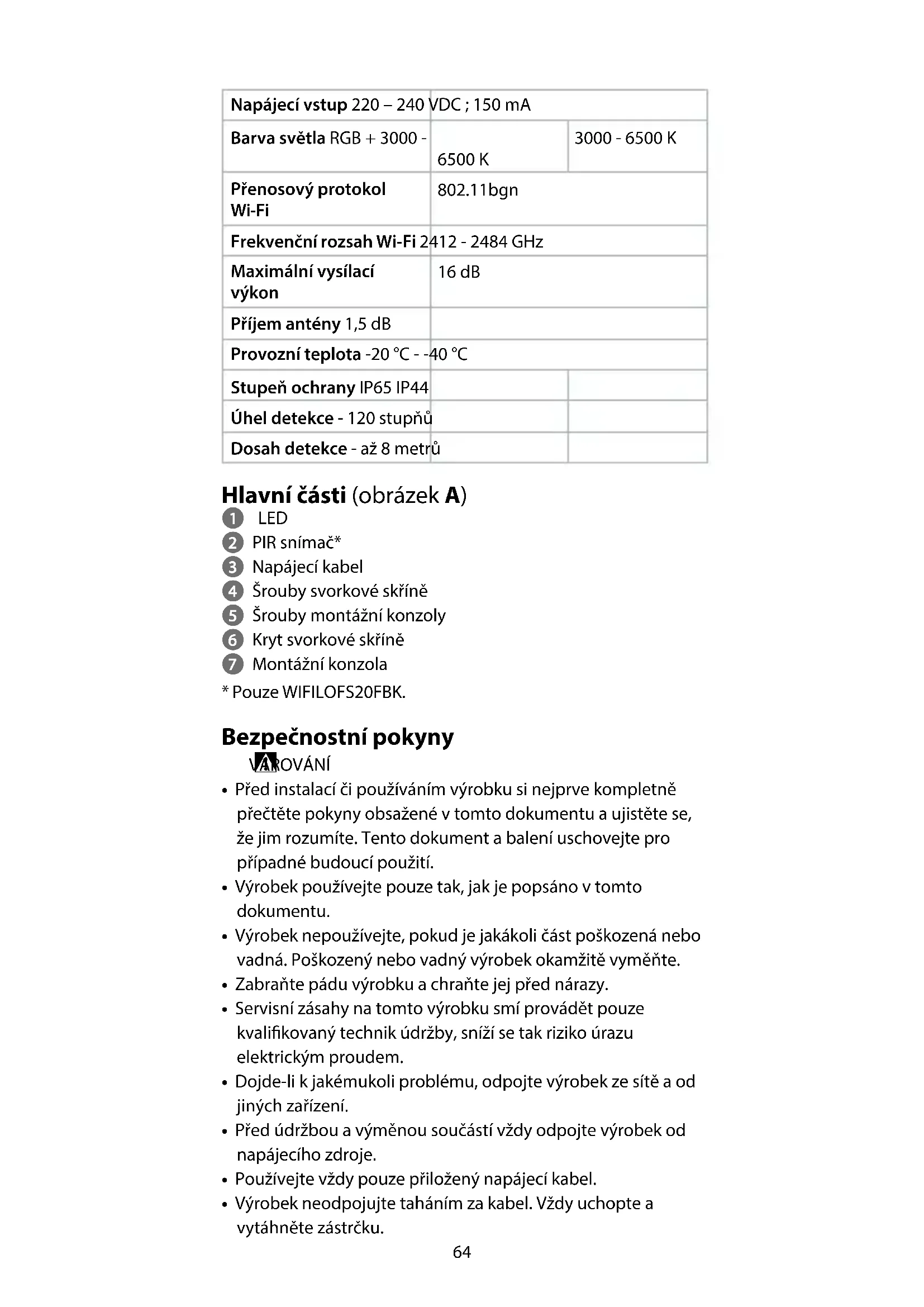

Napájecí vstup 220 – 240 VDC ; 150 mA
Barva světla RGB + 3000 -6500 K		3000 - 6500 K
Přenosový protokolWi-Fi	802.11bgn
Frekvenční rozsah Wi-Fi 2412 - 2484 GHz
Maximální vysílacívýkon	16 dB
Příjem antény 1,5 dB
Provozní teplota -20 °C - -40 °C
Stupeň ochrany IP65 IP44
Úhel detekce - 120 stupňů
Dosah detekce - až 8 metrů

Hlavní části (obrázek A)

1 LED
2 PIR snímač*
3 Napájecí kabel
4 Šrouby svorkové skříně
5 Šrouby montážní konzoly
6 Kryt svorkové skříně
7 Montážní konzola

* Pouze WIFILOFS20FBK.

Bezpečnostní pokyny

VAROVÁNÍ

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument a balení uschovejte pro případné budoucí použití.
• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.
• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.
• Zabraňte pádu výrobku a chraňte jej před nárazy.
• Servisní zásahy na tomto výrobku smí provádět pouze kvalifikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.
• Dojde-li k jakémukoli problému, odpojte výrobek ze sítě a od jiných zařízení.
• Před údržbou a výměnou součástí vždy odpojte výrobek od napájecího zdroje.
• Používejte vždy pouze přiložený napájecí kabel.

• Výrobek neodpojujte taháním za kabel. Vždy uchopte a vytáhněte zástrčku.

• Dohlížejte na děti, aby si s výrobkem nehrály.

• Výrobek lze napájet pouze napětím, které odpovídá údajům uvedeným na označení výrobku.
• Nedívejte se přímo do světla, mohlo by dojít k poškození zraku.
• Některé bezdrátové výrobky mohou způsobovat rušení implantabilních zdravotnických zařízení a dalšího zdravotnického vybavení, jako jsou například kardiostimulátory, kochleární implantáty a naslouchátka. Více informací získáte od výrobce svého zdravotnického zařízení.
• Nepoužívejte výrobek v místech, kde je použití bezdrátových zařízení zakázáno kvůli potenciálnímu rušení ostatních elektronických zařízení, což by mohlo vést ke vzniku bezpečnostního rizika.

Instalace montážní konzoly

Újistěte se, že je napájecí kabel odpojen ze stěnové zásuvky.

1. Zjistěte, které hmoždinky a šrouby se nejlépe vhodí pro daný povrch.

Maximální průměr A 7 je 4,5 mm.

1. Odstraňte z výrobku šrouby montážní konzoly A 5.
2. Odstraňte z výrobku montážní konzolu A7.
3. S použitím A 7 si označte tužkou místa, kam budete vrtat otvory.
4. Vyvrtejte otvory.
5. Vložte hmoždinky.
6. Přišroubujte A7 ke stěně.
7. Připevněte výrobek A⑦ dotažením A⑤.

Výměna napájecího kabelu

Napájecí kabel lze vyměnit za delší či stávající kabel.

Ujistěte se, že je napájecí kabel odpojen ze stěnové zásuvky.

1. Otevřete kryt svorkové skříně A 6.
2. Odpojte živý, neutrální i zemnicí vodič.
3. Připojte nový živý, neutrální a zemnicí vodič.
4. Zavřete A6.
5. Dotáhněte A4.

Instalace aplikace Nedis SmartLife

1. Stáhněte si do telefonu aplikaci Nedis SmartLife pro Android nebo iOS z obchodu Google Play nebo Apple App Store.
2. Otevřete ve svém telefonu aplikace Nedis SmartLife.
3. Vytvořte si účet pomocí e-mailové adresy a klepněte na Pokračovat.

Na svou e-mailovou adresu obdržíte potvrzovací kód.

1. Zadejte přijatý ověřovací kód.
2. Vytvořte heslo a klepněte na Hotovo.
3. Klepnutím na Přidat domov vytvořte domov SmartLife Home.
4. Nastavte místo, vyberte místnosti, které chcete připojit, a klepněte na Hotovo.

Připojení k aplikaci

1. Ujistěte se, že máte v telefonu povolenou funkci Bluetooth.
2. Otevřete ve svém telefonu aplikace Nedis SmartLife.
3. Zaregistrujte se nebo se přihlaste ke svému účtu.
4. Klepněte na + v pravém horním rohu.
5. Zapojte zástrčku kabelu do stěnové zásuvky.
6. Vyberte ze seznamu typ zařízení, které chcete přidat.

LED A 1 blikají, což značí, že je aktivní režim párování.

Pokud LED neblikají, výrobek zapněte a po 10 sekundách jej vypněte a znovu zapněte 3krát po sobě, čímž manuálně spustíte režim párování.

1. Řid'te se pokyny uvedenými v aplikaci.

Ovládání PIR snímače (pouze WIFILOS20FBK)

Po propojení zařízení s aplikací se automaticky otevře stránka ovládání.

1. Klepnutím na snímač otevřete nabídku ovládání snímače.
2. Snímač zapněte nebo vypněte.
3. Nastavte detekční vzdálenost.
4. Nastavte detekční citlivost.
5. Nastavte dobu rozsvícení po detekci.

Pohotovostní světlo PIR snímače (pouze WIFILOS20FBK)

1. Aktivujte možnost jasu pohotovostního světla v nabídce ovládání snímače.
2. Nastavte jas pohotovostního světla.
3. Nastavte trvání rozsvícení pohotovostního světla.

Výrobek se po skončení doby plného svícení přepne do pohotovostního režimu.

Prohlášení o shodě

Společnost Nedis B.V. coby výrobce prohlašuje, že výrobek WIFILOFC20FBK / WIFILOFS20FBK značky Nedis*, vyrobený v Číně, byl přezkoušen v souladu se všemi relevantními normami a nařízeními EK a že všemi zkouškami úspěšně prošel. Patří sem mimo jiné také nařízení RED 2014/53/EU.

Kompletní prohlášení o shodě (a případně bezpečnostní list)

můžete najít a stáhnout na adrese:

nedis.cs/wifilofc20fbk#support

nedis.cs/wifilofs20fbk#support

Další informace týkající se shody s předpisy získáte u oddělení služeb zákazníkům:

Web: www.nedis.com

E-mail: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Nizozemsko
