BRUKSANVISNING WIFILOFS20FBK NEDIS

För ytterligare information, se den utökade manualen online: ned.is/wifilofc20fbk ned.is/wifilofs20fbk

Avsedd användning

Nedis Wi-Fi-baserad strålkastare används som både utomhus- och inomhusbelysning.

Produkten är avsedd för användning inomhus och utomhus. Produkten är inte avsedd för yrkesmässig användning.

Produkten styrs via appen Nedis SmartLife.

Modifiering av produkten kan medföra konsekvenser för säkerhet, garanti och korrekt funktion.

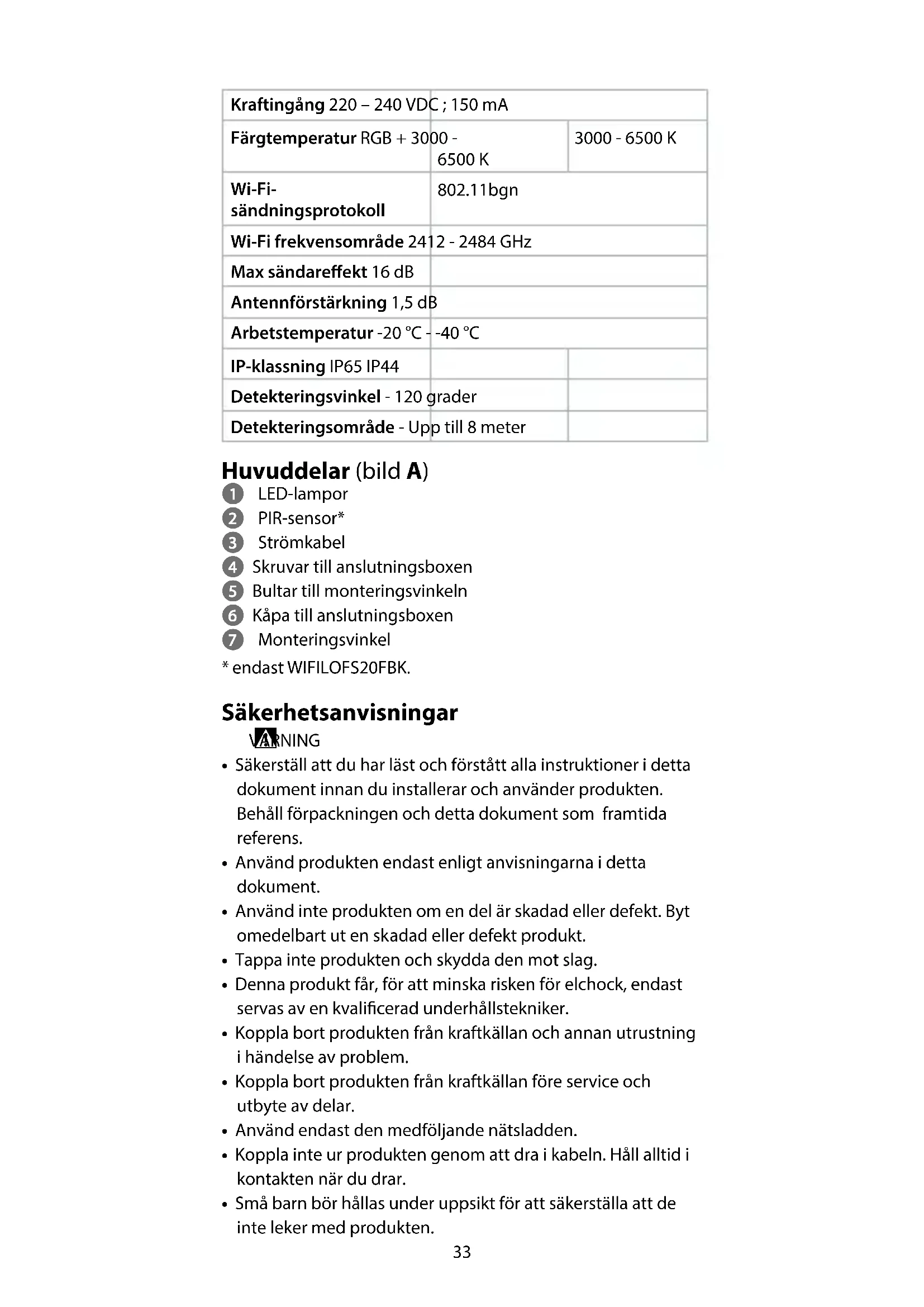

Specifikationer

Produkt Smart	WiFi-strålkastare	Smart WiFi-strålkastare med sensor
Artikelnummer WIFILOFC20FBK WIFILOFS20FBK
Dimensioner (l x b x h) 126 x 142 x 43 mm		176 x 128 x 59 mm
Kraftingång 220 – 240 VDC ; 150 mA
Färgtemperatur RGB + 3000 -6500 K		3000 - 6500 K
Wi-Fi-sändningsprotokoll	802.11bgn
Wi-Fi frekvensområde 2412 - 2484 GHz
Max sändareffekt 16 dB
Antennförstärkning 1,5 dB
Arbetstemperatur -20 °C - -40 °C
IP-klassning IP65 IP44
Detekteringsvinkel - 120 grader
Detekteringsområde - Upp till 8 meter

Huvuddelar (bild A)

1 LED-lampor

2 PIR-sensor*

3 Strömkabel

4 Skruvar till anslutningsboxen

5 Bultar till monteringsvinkeln

6 Kåpa till anslutningsboxen

7 Monteringsvinkel

* endast WIFILOFS20FBK.

• Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.
• Använd produkten endast enligt anvisningarna i detta dokument.
• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.
• Tappa inte produkten och skydda den mot slag.
• Denna produkt får, för att minska risken för elchock, endast servas av en kvalificerad underhållstekniker.
• Koppla bort produkten från kraftkällan och annan utrustning i händelse av problem.
• Koppla bort produkten från kraftkällan före service och utbyte av delar.
• Använd endast den medföljande nätsladden.
• Koppla inte ur produkten genom att dra i kabeln. Håll alltid i kontakten när du drar.

• Små barn bör hållas under uppsikt för att säkerställa att de inte leker med produkten.

• Produkten får endast anslutas till den på produkten angivna nätspänningen.

• Se inte direkt in i ljuset, det kan förorsaka skada på ögonen.
• Vissa trådlösa produkter kan störa implanterade medicinska enheter och annan medicinsk utrustning såsom hjärtstimulatorer, cochlea-implantat och hörapparater. Rådgör med tillverkaren av din medicinska utrustning angående ytterligare information.
• Använd inte produkten på platser där användning av trådlösa enheter är förbjuden till följd av potentiell störning i andra elektroniska enheter, vilket kan förorsaka säkerhetsrisker.

Att installera monteringsvinkeln

Kontrollera att elkabeln inte är ansluten till strömkällan.

1. Ta reda på vilka pluggar och skruvar som är mest lämpliga för det avsedda underlaget.

Max. diameter för A7 är 4,5 mm.

1. Avlägsna bultarna till monteringsvinkeln A5 från produkten.
2. Avlägsna monteringsvinkeln A7 från produkten.
3. Använd F7 för att markera borrhålens platser med en penna.
4. Borra hål i väggen.
5. Sätt i pluggar.
6. Skruva fast A7 vid väggen med lämpliga skruvar.
7. Montera produkten på A7 genom att fästa A5.

Byta ut strömkabeln

Du kan byta ut strömkabeln mot en längre eller redan installerad strömkabel.

Kontrollera att elkabeln inte är ansluten till strömkällan.

1. Öppna käpan till anslutningsboxen A6.
2. Koppla från spännings-, neutral- och jordledningen.
3. Anslut den nya spännings-, neutral- och jordledningen.
4. Stäng A6.
5. Dra fast A4.

Installera appen Nedis SmartLife

1. Ladda ner appen Nedis Smartlife för Android eller iOS till din telefon via Google Play eller Apple App Store.
2. Öppna appen Nedis Smartlife på din telefon.
3. Skapa ett konto med din E-postadress och tryck på Continue.

Du kommer att få en verifieringskod till din e-postadress.

1. Skriv in den mottagna verifieringskoden.
2. Skapa ett lösenord och tryck på Done.

3. Tryck på Add Home för att skapa ett SmartLife Home.

4. Ställ in din ort, välj det rum du önskar ansluta med och tryck på Done.

Att ansluta till appen

1. Kontrollera att Bluetooth har aktiverats på din smartphone.
2. Öppna appen Nedis Smartlife på din smartphone.
3. Registrera eller logga in på ditt konto.
4. Vidrör + i övre högra hörnet.
5. Sätt nätadaptern i ett eluttag.
6. Välj den typ av enhet du önskar lägga till från listan.

LED-lamporna för A 1 blinkar för att indikera att hopkopplingsläget är aktivt.

Om LED-lamporna inte blinkar: Slå på produkten och vänta i 10 sekunder. Stäng sedan av och slå på den igen tre gånger för att öppna hopkopplingsläget manuellt.

1. Följ anvisningarna i appen.

PIR-sensorstyrning (WIFILOS20FBK only)

Styrningssidan öppnas automatiskt när enheten har kopplats till appen.

1. Tryck på Sensor för att öppna menyn för sensorstyrning.
2. Slå på eller stäng av sensorn.
3. Ställ in detektionsradien.
4. Ställ in detektionskänsligheten.
5. Ställ in belysningstid efter detektering.

PIR-sensor standby-belysning (endast WIFILOS20FBK)

1. Aktivera alternativet mjuk belysning i sensorstyrningsmenyn
2. Ställ in ljusstyrkan för standby-belysning.
3. Ställ in tiden för standby-belysning.

Produkten övergår till standby-läge när tiden för full belysning har gått ut.

Försäkran om överensstämmelse

Vi, Nedis B.V., försäkrar som tillverkare att produkten WIFILOFC20FBK / WIFILOFS20FBK från vårt varumärke Nedis ^® , tillverkad i Kina, har testats i enlighet med alla relevanta CE-standarder och föreskrifter och att alla tester genomförts med godkänt resultat. Detta inkluderar, men är inte begränsat till, radioutrustningsdirektivet 2014/53/EU.

Den fullständiga försäkran om överensstämmelse (och säkerhetsdatabladet, om tillämpligt) kan läsas och laddas ned från:

nedis.sv/wifilofc20fbk#support nedis.sv/wifilofs20fbk#support

För ytterligare information om överensstämmelse, var god kontakta vår kundtjänst:

Webbplats: www.nedis.com

E-post: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Nederländerna
