KÄYTTÖOHJE WIFILOFS20FBK NEDIS

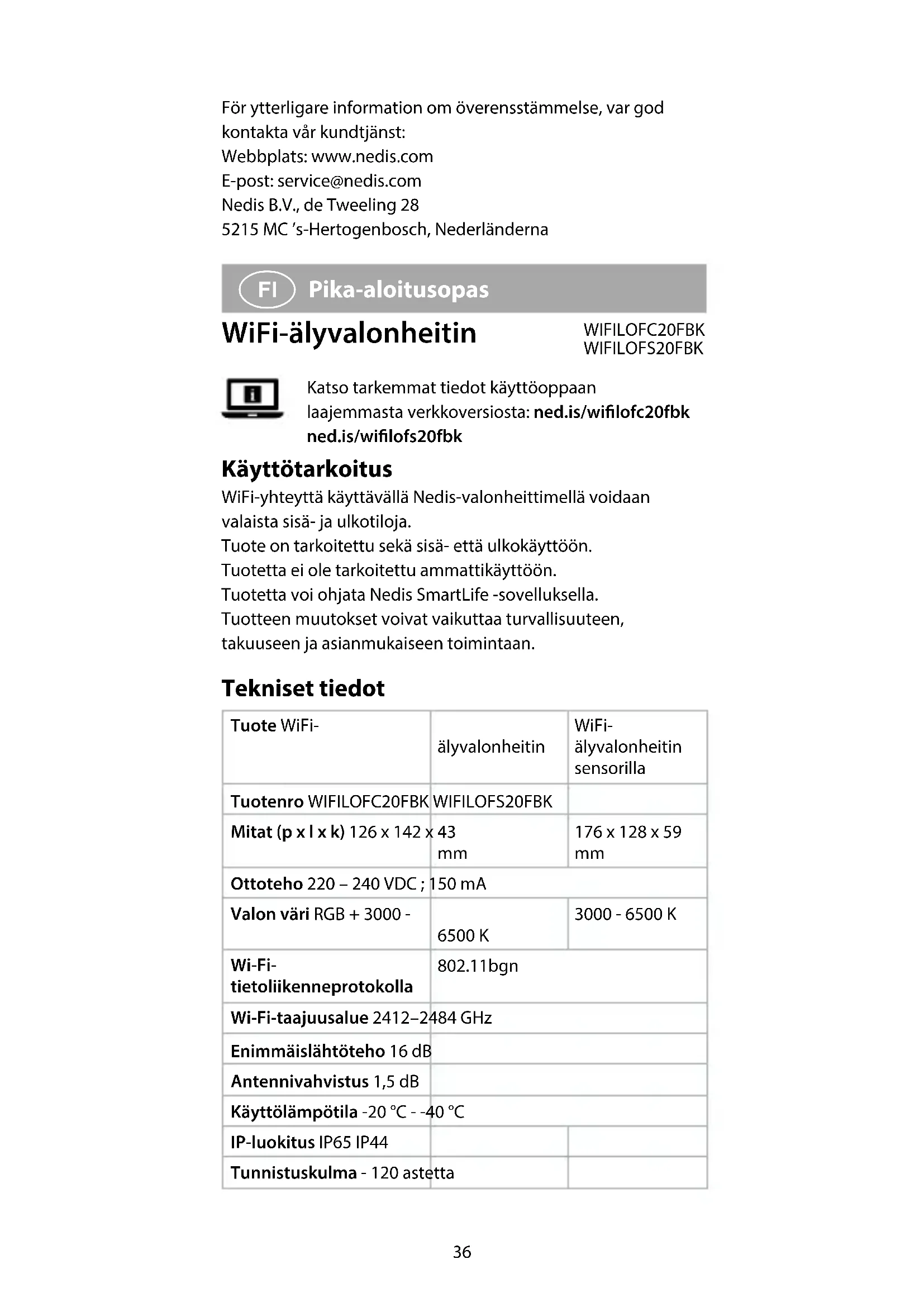

FI ) Pika-aloitusopas 36

NO) Hurtigguide 40

Katso tarkemmat tiedot käyttöoppaan

laajemmasta verkkoversiosta: ned.is/wifilofc20fbk

ned.is/wifilofs20fbk

Käyttötarkoitus

WiFi-yhteyttä käyttävällä Nedis-valonheittimellä voidaan valaista sisä- ja ulkotiloja.

Tuote on tarkoitettu sekä sisä- että ulkokäyttöön.

Tuotetta ei ole tarkoitettu ammattikäyttöön.

Tuotetta voi ohjata Nedis SmartLife -sovelluksella.

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote WiFi-	älyvalonheitin	WiFi-älyvalonheitin sensorilla
Tuotenro WIFILOFC20FBK	WIFILOFS20FBK
Mitat (p x l x k) 126 x 142 x 43 mm		176 x 128 x 59 mm
Ottoteho 220 – 240 VDC ; 150 mA
Valon väri RGB + 3000 - 6500 K		3000 - 6500 K
Wi-Fi-tietoliikenneprotokolla	802.11bgn
Wi-Fi-taajuusalue 2412–2484 GHz
Enimmäislähtöteho 16 dB
Antennivahvistus 1,5 dB
Käyttölämpötila -20 °C - -40 °C
IP-luokitus IP65 IP44
Tunnistuskulma - 120 astetta

Tärkeimmät osat (kuva A)

1 LED-valojen määrä
2 PIR-anturi*
3 Sähköjohto
4 Kytkentärasian ruuvit
5 Kiinnitystelineen pultit
6 Kytkentärasian kansi
7 Kiinnitysteline

* Vain mallissa WIFILOFS20FBK.

Turvallisuusohjeet

VAROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.
• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.
• Irrota tuote virtalähteestä ja muista laitteista, jos ongelmia ilmenee.
• Irrota tuote virtalähteestä ennen huoltoa ja osien vaihtamista.
• Käytä vain mukana toimitettua virtajohtoa.
• Älä irrota tuotetta pistorasiasta johdosta vetämällä. Tartu aina pistokkeeseen ja vedä.
• Lapsia tulee valvoa, että he eivät pääse leikkimään tuotteella.
• Tuotteen saa kytkeä ainoastaan tuotteessa olevaa merkintää vastaavaan jännitteeseen.
• Älä katso suoraan valoon, se voi aiheuttaa silmävamman.
• Jotkin langattomat tuotteet voivat vaikuttaa implantoitaviin lääkinnällisiin laitteisiin ja muihin lääketieteellisiin laitteisiin, kuten sydämentahdistimiin, sisäkorvaistutteisiin ja kuulolaitteisiin. Kysy lisätietoa lääkinnällisen laitteesi valmistajalta.
• Älä käytä tuotetta paikoissa, joissa langattomien laitteiden käyttö on kielletty, koska ne voivat aiheuttaa häiriöitä muihin elektronisiin laitteisiin ja vaarantaa turvallisuuden.

Kiinnitystelineen asentaminen

Varmista, että virtajohto on irrotettu pistorasiasta.

1. Tarkista, mitkä ruuvit ja seinätulpat soveltuvat asennuspintaan parhaiten.

Kiinnitystelineen A 7 enimmäishalkaisija on 4,5 mm.

1. Irrota kiinnitystelineen pultit A 5 tuotteesta.
2. Irrota kiinnitysteline A7 tuotteesta.
3. Käytä apuna kiinnitystelinettä A7 ja merkitse poranreikien paikat lyijykynällä.
4. Poraa reiät.
5. Aseta paikoilleen seinätulpat.
6. Kiinnitä kiinnitysteline A7 seinään ruuveilla.
7. Kiinnitä tuote kiinnitystelineeseen A7 pulteilla A5.

Virtajohdon vaihtaminen

Voit käyttää mukana toimitettua virtajohtoa tai vaihtaa sen pidempään.

Varmista, että virtajohto on irrotettu pistorasiasta.

1. Avaa kytkentärasian kansi A6.
2. Irrota vaihe-, nolla- ja maajohtimet.
3. Kytke uudet vaihe-, nolla- ja maajohtimet.
4. Sulje kansi A6.
5. Kiristä kiinnikkeet A4.

Nedis SmartLife-sovelluksen asentaminen

1. Lataa Nedis SmartLife -sovellus Androidille tai iOS:lle puhelimellasi Google Playn tai Apple App Storen kautta.
2. Avaa Nedis SmartLife -sovellus puhelimellasi.
3. Luo tili sähköpostiosoitteellasi ja napauta Jatka.

Saat vahvistuskoodin sähköpostiosoitteeseesi.

1. Syötä saamasi vahvistuskoodi.

2. Luo salasana ja paina Valmis.

3. Paina Lisää koti luodaksesi SmartLife-kodin.

4. Määritä sijaintisi, valitse huoneet, jotka haluat liittää, ja paina Valmis.

Sovellukseen yhdistäminen

1. Varmista, että Bluetooth on käytössä älypuhelimessasi.
2. Avaa Nedis SmartLife -sovellus älypuhelimellasi.
3. Rekisteröidy tai kirjaudu sisään tilillesi.
4. Napauta + oikeasta yläkulmasta.
5. Kytke virtajohto pistorasiaan.
6. Valitse luettelosta laitetyyppi, jonka haluat lisätä.

LED-merkkivalot A 1 vilkuvat sen merkiksi, että laiteparin muodostustila on aktiivinen.

Jos LED-merkkivalot eivät vilku, kytke tuotteen virta päälle ja 10 sekunnin kuluttua sammuta tuote ja kytke sen virta jälleen päälle 3 kertaa siirtyäksesi laiteparin muodostustilaan manuaalisesti.

1. Noudata sovelluksessa annettuja ohjeita.

PIR-anturin hallinta (vain malli WIFILOS20FBK)

Kun laite on yhdistetty sovellukseen, hallintasivu avautuu automaattisesti.

1. Napauta kohtaa Anturi siirtyäksesi anturin hallintavalikkoon.
2. Kytke anturi päälle ja pois.
3. Aseta tunnistusetäisyys.
4. Aseta tunnistusherkkyys.
5. Aseta valon päälläoloaika tunnistuksen jälkeen.

PIR-anturin valmiustilan valo (vain malli WIFILOS20FBK)

1. Aktivoi Heikko kirkkaus -vaihtoehto anturin hallintavalikossa.
2. Aseta valmiustilan valon kirkkaus.
3. Aseta valmiustilan valon päälläoloaika.

Tuote siirtyy valmiustilaan täyden valon päälläoloajan kuluttua.

Vaatimustenmukaisuusvakuutus

Nedis B.V. ilmoittaa valmistajana, että tuote WIFILOFC20FBK / WIFILOFS20FBK tuotemerkistämme Nedis ^4 , valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta: nedis.fi/wifilofc20fbk#support nedis.fi/wifilofs20fbk#support

Lisätietoa vaatimustenmukaisuudesta saat ottamalla yhteyttä asiakaspalveluun:

Sähköposti: [e-mail]

Nedis B.V., de Tweeling 28
