HASZNÁLATI ÚTMUTATÓ CFT6105XP CANDY

Páraelszívó Használati útmutató2 Tartalom 1 ................................................................................ Biztonsági utasítások 2 ................................................................................ Telepítés 3 ................................................................................ A páraelszívó használatának megkezdése 4 ................................................................................ Hibaelhárítás 5 ................................................................................ Karbantartás és tisztítás 6 ................................................................................ Környezetvédelem:3

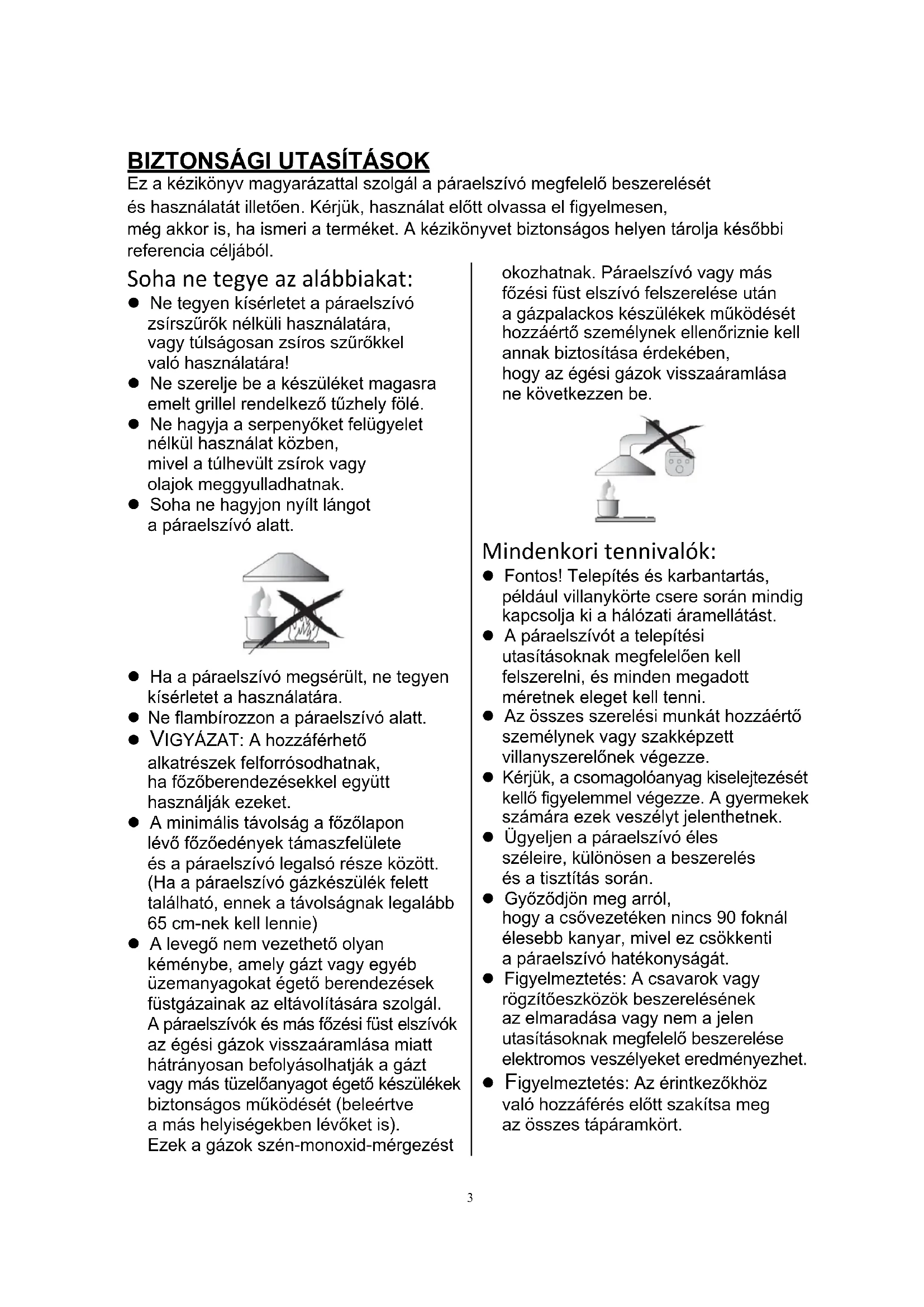

BIZTONSÁGI UTASÍTÁSOK

Ez a kézikönyv magyarázattal szolgál a páraelszívó megfelelő beszerelését és használatát illetően. Kérjük, használat előtt olvassa el figyelmesen, még akkor is, ha ismeri a terméket. A kézikönyvet biztonságos helyen tárolja későbbi referencia céljából. Soha ne tegye az alábbiakat: Ne tegyen kísérletet a páraelszívó zsírszűrők nélküli használatára, vagy túlságosan zsíros szűrőkkel való használatára! Ne szerelje be a készüléket magasra emelt grillel rendelkező tűzhely fölé. Ne hagyja a serpenyőket felügyelet nélkül használat közben, mivel a túlhevült zsírok vagy olajok meggyulladhatnak. Soha ne hagyjon nyílt lángot a páraelszívó alatt. Ha a páraelszívó megsérült, ne tegyen kísérletet a használatára. Ne flambírozzon a páraelszívó alatt. VIGYÁZAT: A hozzáférhető alkatrészek felforrósodhatnak, ha főzőberendezésekkel együtt használják ezeket. A minimális távolság a főzőlapon lévő főzőedények támaszfelülete és a páraelszívó legalsó része között. (Ha a páraelszívó gázkészülék felett található, ennek a távolságnak legalább 65 cm-nek kell lennie) A levegő nem vezethető olyan kéménybe, amely gázt vagy egyéb üzemanyagokat égető berendezések füstgázainak az eltávolítására szolgál. A páraelszívók és más főzési füst elszívók az égési gázok visszaáramlása miatt hátrányosan befolyásolhatják a gázt vagy más tüzelőanyagot égető készülékek biztonságos működését (beleértve a más helyiségekben lévőket is). Ezek a gázok szén-monoxid-mérgezést okozhatnak. Páraelszívó vagy más főzési füst elszívó felszerelése után a gázpalackos készülékek működését hozzáértő személynek ellenőriznie kell annak biztosítása érdekében, hogy az égési gázok visszaáramlása ne következzen be. Mindenkori tennivalók: Fontos! Telepítés és karbantartás, például villanykörte csere során mindig kapcsolja ki a hálózati áramellátást. A páraelszívót a telepítési utasításoknak megfelelően kell felszerelni, és minden megadott méretnek eleget kell tenni. Az összes szerelési munkát hozzáértő személynek vagy szakképzett villanyszerelőnek végezze. Kérjük, a csomagolóanyag kiselejtezését kellő figyelemmel végezze. A gyermekek számára ezek veszélyt jelenthetnek. Ügyeljen a páraelszívó éles széleire, különösen a beszerelés és a tisztítás során. Győződjön meg arról, hogy a csővezetéken nincs 90 foknál élesebb kanyar, mivel ez csökkenti a páraelszívó hatékonyságát. Figyelmeztetés: A csavarok vagy rögzítőeszközök beszerelésének az elmaradása vagy nem a jelen utasításoknak megfelelő beszerelése elektromos veszélyeket eredményezhet. Figyelmeztetés: Az érintkezőkhöz való hozzáférés előtt szakítsa meg az összes tápáramkört.4 Mindenkori tennivalók: A gáz főzőlapon történő főzéskor mindig tegyen fedőt az edényekre és serpenyőkre. Elszívó üzemmódban a páraelszívó eltávolítja a helyiség levegőjét. Bizonyosodjon meg arról, hogy eleget tesz a megfelelő szellőzésre vonatkozó követelményeknek. A páraelszívó eltávolítja a szagokat a helyiségből, de a gőzt nem. Ha a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékkel egyidejűleg használják, a helyiségben biztosítsa a megfelelő szellőzést. A páraelszívó kizárólag háztartási célú használatra készült. Ha a tápkábel megsérül, a veszély elkerülése érdekében cseréltesse ki a gyártóval, a gyártó szervizköz- pontjával vagy más szakemberrel. A berendezést 8 évnél idősebb gyermekek vagy csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal és ismerettel nem rendelkező személyek akkor használhatják, ha felügyelet alatt állnak vagy ha megfelelő utasításokkal látták el őket a berendezés biztonságos használatát illetően, és megértették a használatból eredő veszélyeket. Gyermekek nem játszhatnak a berendezéssel. A berendezés tisztítását és karbantartását gyermekek csak felügyelet alatt végezhetik. Mindenkori tennivalók: Vigyázat A készülék és az elérhető alkatrészek működés közben felforrósodhatnak. Ügyeljen arra, hogy ne érintse meg a forró elemeket. A 8 évesnél fiatalabb gyermekeknek távol kell maradniuk, kivéve, ha biztosított az állandó felügyelet. Tűzveszélyes, ha a tisztítást nem az utasításoknak megfelelően végzik. Kötelezően tegyen eleget a levegő kibocsátására vonatkozó szabályoknak. Rendszeresen tisztítsa a készüléket a KARBANTARTÁS című fejezetben leírt módszer szerint. Biztonsági okokból csak a jelen kézikönyvben ajánlott méretű rögzítőelemet vagy rögzítőcsavart használja. A tisztítás módjával és gyakoriságával kapcsolatos részletek ügyében lásd a kézikönyv karbantartási és tisztítási részét. A berendezés tisztítását és karbantartását gyermekek csak felügyelet alatt végezhetik. Amikor a páraelszívó és az elektromos áramtól eltérő energiával működő készülékek egyidejűleg működnek, a helyiségben a negatív nyomás nem haladhatja meg a 4 Pa (4 x 10

bar) értéket. FIGYELMEZTETÉS: Tűzveszély: ne tároljon tárgyakat a főzőfelületeken. Ne használjon gőzborotvát. SOHA ne próbálja meg a tüzet vízzel oltani, hanem kapcsolja ki a készüléket, majd fedje le a lángot valamivel, például egy fedővel vagy tűzoltó takaróval.5

TELEPÍTÉS (KIVEZETÉS KÜLTÉRRE) Ha rendelkezik egy kimenettel kültérre, a páraelszívó az alábbi képen látható módon csatlakoztatható egy elszívócső segítségével (zománcozott fémből, alumíniumból, hajlékony csőből vagy nem gyúlékony anyagból készült, 120 mm belső átmérőjű cső)

1. Telepítés előtt kapcsolja ki a készüléket, és húzza ki az aljzatból.

2. A páraelszívót a legjobb hatásfok érdekében 65-75 cm-rel a főzőfelülettől kell

elhelyezni. Lásd a 1. ábrát.

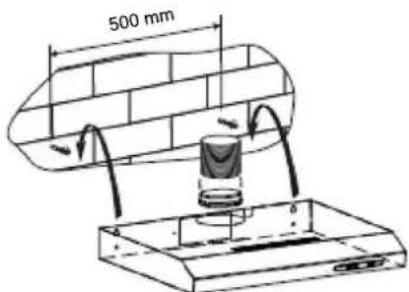

3. A falra történő felszereléshez fúrjon 2 db Ø 8 mm-es lyukat egy megfelelő helyre,

a páraelszívó hátoldalán lévő furatok középtávolságának megfelelően. Lásd a 2. ábrát.

4. Helyezze be a fali tipliket a furatokba.

5. Helyezze be az ST4*30 mm-es csavarokat a fali tiplikbe, és húzza meg szorosan.

6. Helyezze a páraelszívót a rögzített csavarokra.

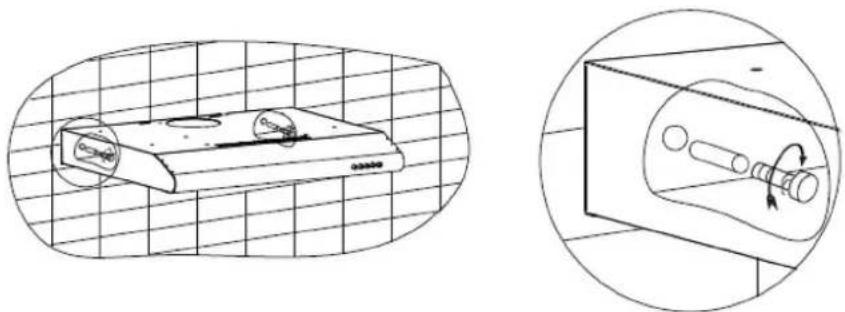

7. Ezután a mellékelt tartozékok segítségével csavarja be a biztonsági csavarokat

a páraelszívó belsejében található két furatba, majd húzza meg a csavarokat a páraelszívó falhoz rögzítéséhez. Lásd az alábbi képet.

8. Helyezze a tágulási csövet a kivezető nyílásra, majd vezesse ki a szabadba,

vagy használja a kivezető fedőlapot a külső kivezető nyílás lezárásához, és nyissa ki a belső kifúvó szelepet. Megjegyzés: a tágulási cső nem tartozék. B. módszer:

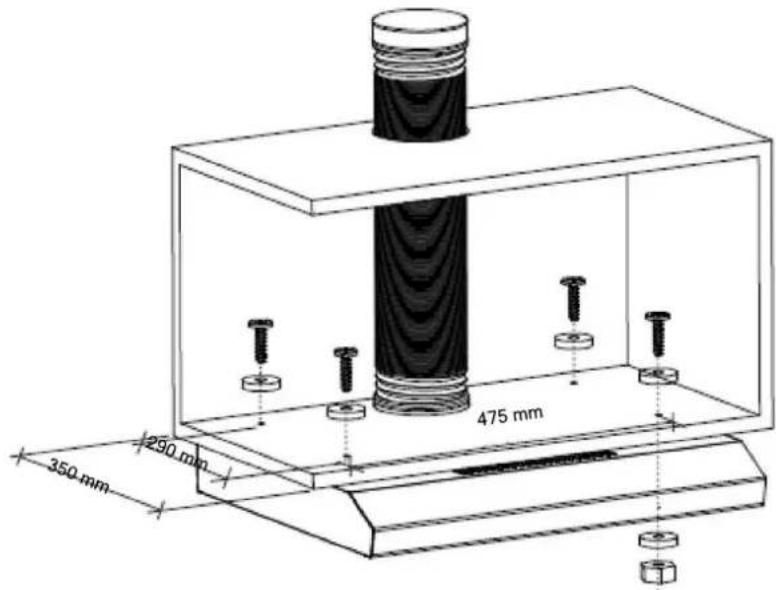

1. Fúrjon 4 db 6 mm átmérőjű lyukat a függesztett szekrény aljába. Lásd az alábbi ábrát.

2. Szerelje fel a páraelszívót a szekrény aljára, majd rögzítse a mellékelt

M4-es csavarokkal és lapos alátétekkel.

3. Helyezze a tágulási csövet a kimenetre, majd vezesse ki a szabadba.

Megjegyzés: a tágulási cső nem tartozék. Zaj: A szellőztetésnek két módja van, a „vízszintes” és a „függőleges” szellőztetés. A telepítés során ügyeljen a szellőztetés módjára. Vízszintes szellőztetés: Lásd az A ábrát! Kérjük, használja a szerszámot a felső kivezetőnyílás fedelének kiütéséhez, így a levegő felül távozhat. Függőleges szellőztetés: Lásd a B ábrát! Kérjük, használja a szerszámot a hátsó kivezetőnyílás fedelének kiütéséhez, így a levegő hátul távozhat.7 Légszellőztetés beállítása Kültéri levegős szellőztetés: Állítsa a szabályozót kültéri pozícióba (A ábra), szerelje fel a kivezetőt, kapcsolja be a páraelszívót, ezután a levegő a külső kivezetőn keresztül fog távozni. Beltéri levegős szellőztetés: Állítsa a szabályozót beltéri pozícióba (B ábra), szerelje fel a kivezető fedelét, kapcsolja be a páraelszívót, ezután a levegő a belső kivezetőn keresztül fog távozni. FIGYELMEZTETÉS: Biztonsági okokból csak a jelen kézikönyvben ajánlott méretű rögzítőelemet vagy rögzítőcsavart használja. A csavarok vagy rögzítőeszközök beszerelésének az elmaradása vagy nem a jelen utasításoknak megfelelő beszerelése elektromos veszélyeket eredményezhet. A páraelszívó használatának megkezdése Váltókapcsoló

1. Lámpa - Kapcsolja be/ki a lámpát

„O” – a lámpa lekapcsolásához „1” – a lámpa felkapcsolásához Tápellátás – A fiók kihúzásakor bekapcsol; a fiók betolásakor kikapcsol.

2. Sebesség – válassza ki a főzési körülményekhez megfelelő sebességet

„O” – a motor leállításához Alacsony(1) – enyhe sütés/forralás Közepes (2) – sütés/wokban főzés/erős forralás Magas (3) – grillezés, intenzív sütés és wokban sütés Tápellátás – A fiók kihúzásakor bekapcsol; a fiók betolásakor kikapcsol.8

Hiba Lehetséges ok Megoldás A lámpa világít, de a motor nem működik Ventilátorkapcsoló kikapcsolva Állítsa át a ventilátorkapcsoló helyzetét. A ventilátorkapcsoló meghibásodott Forduljon a márkaszervizhez. A motor meghibásodott Forduljon a márkaszervizhez. A lámpa nem működik, a motor nem működik A háztartási biztosítékok kioldottak Állítsa vissza/cserélje ki a biztosítékokat. A hálózati kábel laza vagy le van választva Csatlakoztassa újra a hálózati tápkábelt a hálózati aljzathoz. Kapcsolja be a hálózati aljzatot. Olajszivárgás Az egyirányú szelep és a kimenet nem tömít megfelelően Vegye le az egyirányú szelepet, és gondoskodjon a megfelelő tömítésről tömítőanyaggal. Szivárgás a kémény és a fedél csatlakozási pontjánál Vegye le a kéményt, és gondoskodjon a megfelelő tömítésről tömítőanyaggal. A lámpák nem működnek Törött vagy hibás izzók Cserélje ki az izzókat az utasításoknak megfelelően. Elégtelen szívóhatás Túl nagy a távolság a páraelszívó és a főzőlap között Állítsa a páraelszívót a megfelelő távolságra. A páraelszívó nem áll egyenesen A rögzítőcsavar nem elég szoros Szorítsa meg a rögzítőcsavart, és állítsa vízszintbe a készüléket.

MEGJEGYZÉS: A készüléken végrehajtott bármilyen elektromos javításnak meg kell felelnie

helyi, állami és szövetségi törvényeknek. A fenti műveletek végrehajtásának megkísérlése előtt vegye fel a kapcsolatot a márkaszervizzel, ha bármilyen kétség merül fel Önben. Az egység kinyitása előtt minden esetben válassza le az egységet az áramforrásról.

KARBANTARTÁS ÉS TISZTÍTÁS

Karbantartás vagy tisztítás előtt a páraelszívót le kell választani az elektromos hálózatról. Győződjön meg arról, hogy a páraelszívó tápellátását kikapcsolta a fali csatlakozóaljzatnál, illetve kihúzta a dugaszt.

• A külső felületek hajlamosak a karcolódásra és a horzsolódásra, ezért kérjük, kövesse a tisztítási utasításokat, hogy a lehető legjobb eredményt érje el károsodás nélkül. ÁLTALÁNOS A tisztítást és karbantartást hideg készülékkel végezze, különösen a tisztítást. Ne hagyjon lúgos vagy savas anyagokat (citromlé, ecet stb.) a felületeken.9

A várható hosszú élettartam biztosításához a rozsdamentes acélt rendszeresen (pl. hetente) tisztítsa meg. Törölje szárazra egy tiszta, puha törlőkendővel. Használhat különleges, rozsdamentes acélhoz készült tisztítófolyadékot. MEGJEGYZÉS: Bizonyosodjon meg arról, hogy a törlés a rozsdamentes acél erezetének megfelelően történik, a csúnya karcolásnyomok elkerülése érdekében.

A VEZÉRLŐPANEL FELÜLETE

A beépített vezérlőpanel tisztítható meleg szappanos vízzel. Tisztítás előtt győződjön meg róla, hogy a kendő tiszta, illetve hogy jól kicsavarta azt. A tisztítás után visszamaradt nedvesség eltávolításához használjon száraz, puha törlőkendőt. Fontos Használjon semleges tisztítószereket, és kerülje a durva tisztítószerek, erős háztartási tisztítószerek vagy súrolószert tartalmazó termékek használatát, mivel ezek befolyásolhatják a készülék esztétikumát, és előfordulhat, hogy ezek eltávolítják a vezérlőpanelen elhelyezett jeleket, illetve használatuk semmissé teheti a jótállást.

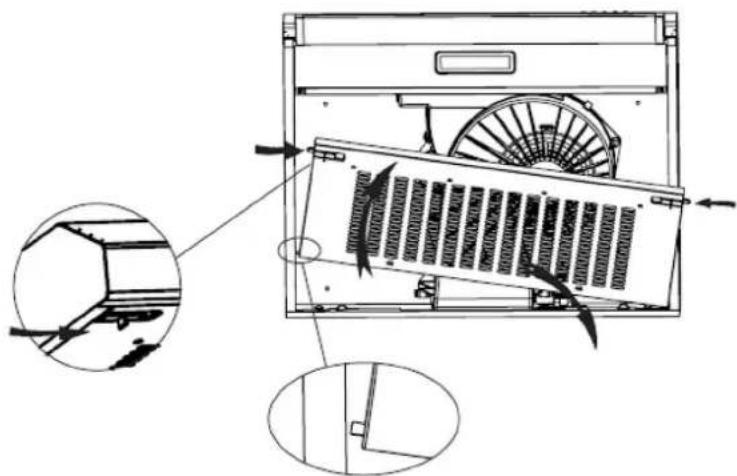

A hálós szűrők kézzel tisztíthatók. Áztassa be ezeket kb. 3 percig enyhe tisztítószerbe, és puha kefével kíméletesen tisztítsa meg. Ne gyakoroljon túl nagy nyomást, hogy elkerülje annak károsodását. (Hagyja megszáradni közvetlen napfénytől védve) A szűrőket edényektől és konyhai eszközöktől külön mossa. Javasoljuk, hogy ne használjon öblítőszert. Zsírszűrő hálók eltávolítása a. Tolja előre a zsírszűrő háló rögzítőit, és távolítsa el a szűrők elülső részét. b. Ezután nyomja fel a szűrő bal vagy jobb alsó oldali ütközőjét addig, amíg az egyik oldali ütközőn lévő felfüggesztési pont már nem akasztja be a páraelszívó belsejét. c. Végül távolítsa el az összes hálós szűrőt.10 Zsírszűrő hálók felszerelése

• Szűrők telepítését a következő négy lépésben végezze: - A szűrőt megdöntve helyezze be azt a burkolat hátulján lévő nyílásokba. - Nyomja meg a szűrő fogantyúján lévő gombot. - Engedje el a gombot, amint a szűrő biztosan illeszkedik. - Ismételje meg a műveletet az összes szűrő telepítéséhez.

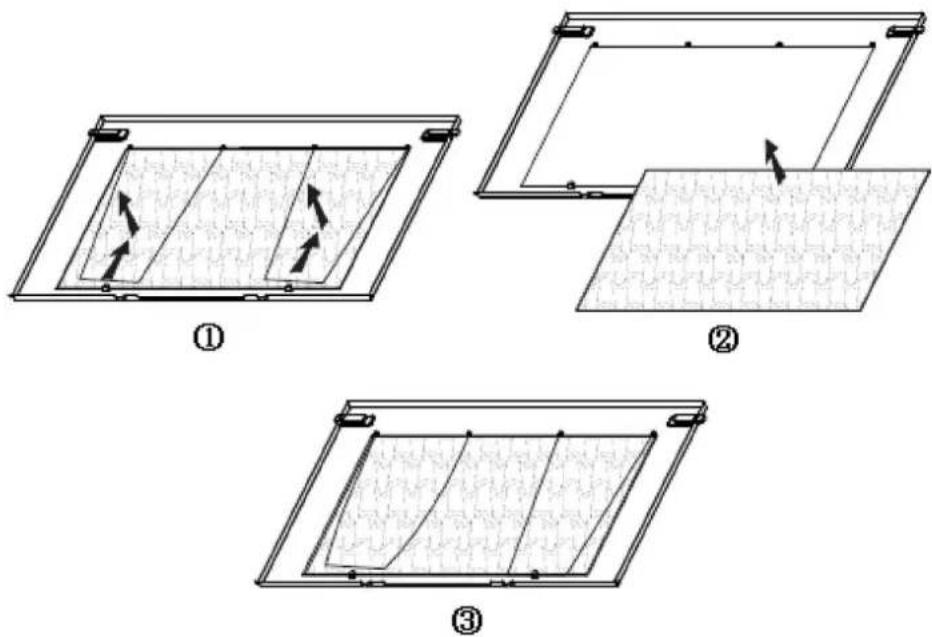

A szagok felfogására használhat aktívszén szűrőt. Az aktívszénszűrő általában 3-6 havonta cserélendő a főzési szokásoknak megfelelően. Az aktívszénszűrő telepítési eljárása az alábbiakban olvasható.

1. Távolítsa el a zsírszűrőt.

2. Helyezze a szénszűrőt a zsírszűrőre.

3. Rögzítse a megfelelően beállított szénszűrőt a kis acéldróttal.

4. Szerelje vissza a zsírszűrőt.

5. A szénszűrőket kizárólag keringtetéses üzemmódban használja.

• Győződjön meg arról, hogy a szűrő biztonságosan rögzült. Ellenkező esetben kilazulhat, és veszélyforrásként szolgálhat.

• Aktív szénszűrő csatlakoztatása esetén a szívóteljesítmény csökken.11 IZZÓCSERE Fontos:

Az izzót a gyártónak, szervizképviselőjének vagy hasonló képesítéssel rendelkező személynek kell kicserélnie. Mielőtt bármilyen műveletet végezne a készüléken, mindig kapcsolja ki az áramellátást. Az izzó kezelésekor

győződjön meg arról, hogy az teljesen lehűlt, mielőtt az bármiképpen közvetlen érintkezésbe kerülne a kezével. Az izzók kezelésekor fogja meg azokat kendővel vagy kesztyűvel, hogy a verejték ne érintkezzen az izzóval, mivel ez csökkentheti az izzó élettartamát.

Megjegyzés: A lámpák cseréje előtt győződjön meg arról, hogy a készülék ki van kapcsolva és ki van húzva a konnektorból. Védje magát a veszélyektől lámpacsere közben, például kesztyű viselésével. A lámpák cseréje:

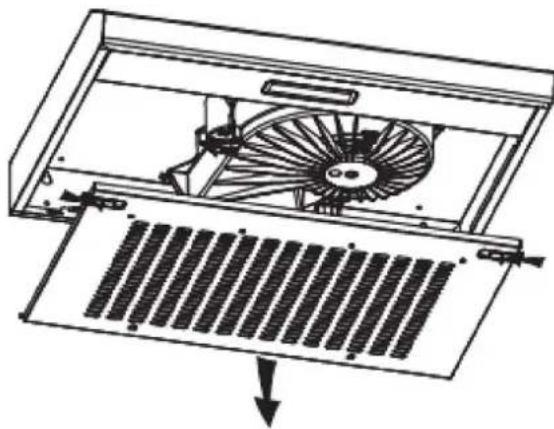

• Távolítsa el a zsírszűrőt.

• Lazítsa meg a 2 db ST4*8 mm-es csavart a világítópanelből, majd vegye ki a lámpatestet.

• Szerelje ki a 3 db ST3*12 mm-es csavart a csatlakozódoboz fedeléről, és vegye le a vezetékfedelet.

• Húzza ki a csatlakozót a NYÁK sorkapcsából, válassza le a vezetékcsatlakozót, és cserélje ki a lámpát.

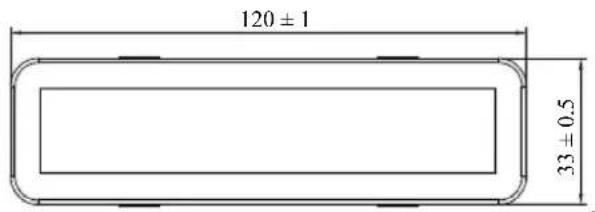

• Az izzó ILCOS D-kódja: DBS-2/65-H-120/33 ‒ LED modulok - téglalap alakú lámpa

Max. teljesítmény: 1 x 2 W

Feszültségtartomány: AC 110-240 V

120 ± 1 33 ± 0,512 KÖRNYEZETVÉDELEM: A készülék címkézése megfelel a 2013-as, elektromos és elektronikus berendezések hulladékaira (WEEE) vonatkozó 2012/19/EU európai irányelvnek. Az elektromos és elektronikus berendezések hulladékai tartalmaznak úgy szennyező anyagokat (amelyek a környezetre negatív hatást fejthetnek ki), mint alapanyagokat (amelyek újrahasznosíthatók). Fontos, hogy az elektromos és elektronikus berendezések hulladékai megfelelő kezelés tárgyát képezzék a szennyező anyagok eltávolítása és semlegesítése, illetve az összes egyéb anyag visszanyerése érdekében. Az egyének fontos szerepet játszhatnak annak biztosításában, hogy az elektromos és elektronikus berendezések hulladékai ne váljanak környezeti problémává; fontos néhány alapvető szabály betartása: ‒ az elektromos és elektronikus berendezések hulladéka nem kezelhető háztartási hulladékként; ‒ az elektromos és elektronikus berendezések hulladékát kötelezően erre kijelölt gyűjtőpontban adja le, amelyet az önkormányzat vagy bejegyzett vállalat üzemeltet. Számos országban elérhető lehet a nagy méretű elektromos és elektronikus berendezések hulladékainak a begyűjtése közvetlenül a háztartásból. Új berendezés vásárlásakor a régi berendezés visszaadható a forgalmazónak, aki térítésmentesen begyűjti, feltéve, ha a berendezés típusa és funkciója megegyezik a vásárolt készülékével. MEGJEGYZÉS: A következőkben bemutatjuk, hogyan csökkenthető a főzési folyamat összes környezeti hatása (pl. energiafelhasználása). (1) Szerelje fel a páraelszívót olyan megfelelő helyre, ahol hatékony a szellőzés. (2) Rendszeresen tisztítsa meg a páraelszívót, ezzel megakadályozva a légutak elzáródását. (3) Ne felejtse el kikapcsolni a páraelszívó lámpáját főzés után. (4) Főzés után ne felejtse el kikapcsolni a páraelszívót. SZÉTSZERELÉSRE VONATKOZÓ INFORMÁCIÓK Ne szerelje szét a készüléket a felhasználói kézikönyvben nem részletezett módon. Kialakításából adódóan a készülék szétszerelését a felhasználó nem végezheti. Élettartama végén a készüléket nem szabad a háztartási hulladékkal együtt kiselejtezni. Újrahasznosítási tanácsokért forduljon a helyi hatósághoz vagy a hulladékkezelő vállalathoz.
