BEDIENUNGSANLEITUNG CFT6105XP CANDY

Abzugshaube Bedienungshandbuch2 Inhalt

3. ...................................................................... Inbetriebnahme der Abzugshaube

SICHERHEITSHINWEISE Dieses Handbuch beschreibt die ordnungsgemäße Installation und die Verwendung der Dunstabzugshaube. Lesen Sie die Bedienungsanleitung daher sorgfältig durch, auch wenn Sie das Produkt bereits kennen. Das Handbuch sollte für zukünftige Nachschlagezwecke gut aufbewahrt werden. Was Sie auf keinen Fall tun sollten: Lassen Sie die Abzugshaube nicht ohne Fettfilter oder wenn diese übermäßig fettig sind laufen! Nicht über einem Herd mit hochgelagertem Grill aufhängen. Bratpfannen mit heißem Fett nicht unbeaufsichtigt lassen, weil dieses Feuer fangen könnten. Kein offenes Feuer unter der Abzugshaube entzünden.

Nach der Installation einer Dunstabzugshaube oder eines anderen Kochdunstabzugs sollte der Betrieb von Gasgeräten mit offenem Abzug von einer sachkundigen Person getestet werden, um sicherzustellen, dass es nicht zu einem Rückfluss von Verbrennungsgasen kommt.

Was Sie immer tun sollten: Wichtig! Trennen Sie das Gerät vor der Installation und Wartung (Austausch einer Glühbirne) immer von der Stromversorgung. Die Abzugshaube muss gemäß der Installationsanleitung aufgehängt und alle Maße müssen eingehalten werden. Sämtliche Installationsarbeiten müssen durch einen Fachmann oder qualifizierten Elektriker vorgenommen werden. Verpackungsmaterial ordentlich entsorgen. Es kann für Kinder gefährlich werden. Bei der Installation und Reinigung auf scharfe Kanten im Inneren der Abzugshaube achten. Darauf achten, dass der Abluftkanal keine Knicke hat, die 90 Grad überschreiten, da dies die Effizienz der Abzugshaube reduziert. Warnung: Werden Schrauben nicht richtig festgezogen oder wird das Gerät nicht gemäß dieser Anleitung eingebaut, können Gefahren durch elektrischen Strom entstehen. Abzugshaube außer Betrieb nehmen, wenn sie beschädigt ist. Keine Gerichte unter der Abzugshaube flambieren. VORSICHT: Es kann sein, dass bestimmte Teile der Abzugshaube beim Kochen heiß werden. Den Mindestabstand zwischen Kochfeld unter den Kochtöpfen/-pfannen und Unterteil der Dunstabzugshaube einhalten. (Wird die Abzugshaube über einem Gasherd angebracht, sollte der Abstand mindestens 65 cm betragen.) Die Abluft sollte nicht in einen Rauchfang geleitet werden, der auch für die Abgase einer Gas- oder Ölheizung verwendet wird. Dunstabzugshauben und andere Kochdunstabzüge können den sicheren Betrieb von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden (auch in anderen Räumen), durch Rückströmung von Verbrennungsgasen beeinträchtigen. Diese Gase können grundsätzlich zu einer Kohlenmonoxidvergiftung führen.4 Warnung: Bevor mögliche Anschlüsse zugänglich werden, müssen sämtliche Stromzuleitungen getrennt werden. Was Sie immer tun sollten: Töpfe und Pfannen beim Kochen auf einem Gasherd immer mit einem Deckel schließen. Ist die Abzugshaube eingeschaltet, wird die Raumluft abgesaugt. Achten Sie darauf, dass für eine ausreichende Belüftung gesorgt ist. Die Abzugshaube saugt Gerüche ab, aber keinen Wasserdampf. Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder andere Brennstoffe verbrennen. Die Abzugshaube ist ausschließlich für den Hausgebrauch bestimmt.

Was Sie immer tun sollten: Vorsicht: Das Gerät und zugängliche Teile können während des Betriebs heiß werden. Seien Sie daher vorsichtig, wenn Sie diese Teile berühren müssen. Kinder unter acht Jahren sollten vom Gerät ferngehalten werden, es sei denn, sie werden permanent beaufsichtigt.

• Es besteht ein Brandrisiko, wenn die Reinigung nicht entsprechend dieser Anweisungen durchgeführt wird. Vorschriften zur Abluft müssen befolgt werden. Reinigen Sie das Gerät regelmäßig entsprechend der Anweisungen im Kapitel „WARTUNG“. Verwenden Sie aus Sicherheitsgründen für die Montage nur Schrauben in der Größe, die in diesem Handbuch empfohlen wird. Eine detaillierte Anweisung zur Reinigung und deren Häufigkeit finden Sie im Abschnitt „Wartung und Reinigung“ im Bedienungshandbuch. Reinigung und Pflege darf nicht von Kindern ohne Aufsicht erfolgen. Wird die Abzugshaube zusammen mit Geräten betrieben, die nicht durch Strom, sondern durch andere Energiequellen versorgt werden, darf der Unterdruck im Raum 4 Pa (4 x 10

bar) nicht übersteigen. WARNUNG: Feuergefahr: Keine Gegenstände auf Kochfeldern ablegen. Keinen Dampfreiniger verwenden. Löschen Sie ein Feuer NIEMALS mit Wasser, sondern schalten Sie das Gerät aus und decken Sie die Flammen dann ab, z. B. mit einem Deckel oder einer Löschdecke.

Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder von seinem Service-Mitarbeiter, oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Pflege darf nicht von Kindern ohne Aufsicht erfolgen.5 INSTALLATION (ABLUFT NACH DRAUSSEN) Wenn eine Maueröffnung nach draußen vorhanden ist, kann die Abzugshaube wie unten gezeigt über einen Abluftkanal (Emaille, Aluminium, flexibles Rohr aus unbrennbarem Material mit einem Innendurchmesser von 120mm) an diese angeschlossen werden.

1. Schalten Sie vor der Installation das Gerät aus und ziehen Sie den Netzstecker.

2. Die Abzugshaube sollte für eine optimale Leistung 65-75 cm über der Kochfläche aufgehängt

werden. Siehe Abb. 1

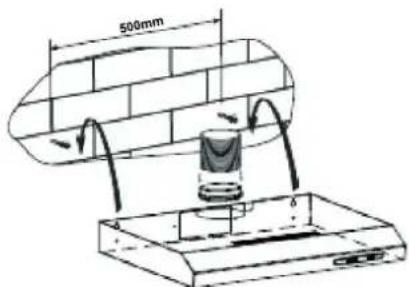

3. Für die Montage an der Wand bohren Sie zwei Löcher mit 8 mm Durchmesser an einer

geeigneten Stelle, die dem Lochabstand auf der Rückseite der Dunstabzugshaube entspricht. Siehe Abb. 2

4. Die Dübel in die Bohrlöcher stecken.

5. Stecken Sie die Schrauben (ST4*30mm) in die Dübel und ziehen Sie sie fest.

6. Setzen Sie die Abzugshaube auf die befestigten Schrauben.

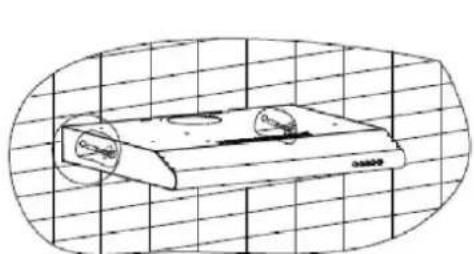

7. Drehen Sie dann mit dem beiliegenden Zubehör die Sicherheitsschrauben in die beiden Löcher

im Inneren der Haube und befestigen Sie die Haube mit den Schrauben an der Wand. Siehe Bild unten. 65cm 75cm Abb. 1. Abb. 2.6

8. Setzen Sie das Abzugsrohr auf den Auslass und führen Sie es dann ins Freie, oder verwenden

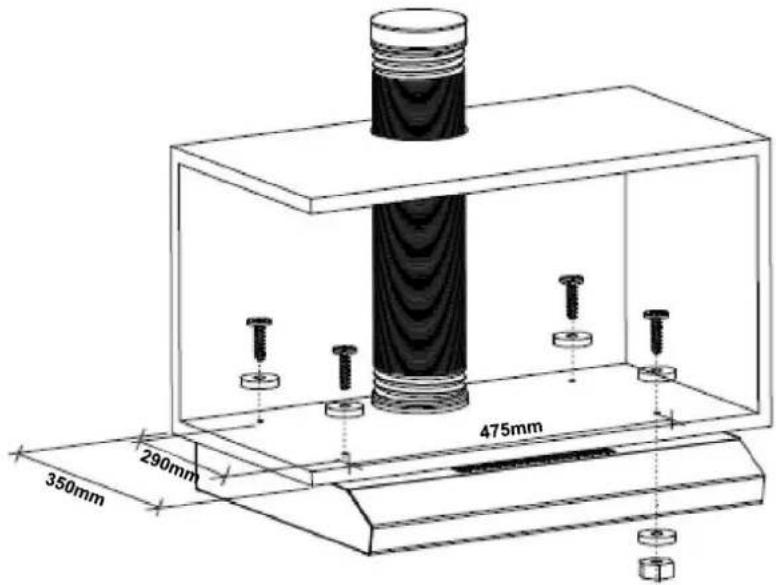

Sie die Auslassabdeckung, um die Abluft nach draußen zu verschließen und das innere Auslassventil zu öffnen. Hinweis: Das Abzugsrohr ist nicht im Lieferumfang enthalten. Vorgehensweise B:

1. Bohren Sie vier Löcher mit 0,6 mm Durchmesser an der Unterseite des Hängeschranks. Siehe

2. Montieren Sie die Dunstabzugshaube an der Schrankunterseite und ziehen Sie sie mit

beiliegenden M4-Schrauben plus Unterlegscheiben fest.

3. Setzen Sie das Abzugsrohr auf den Auslass und führen Sie es dann ins Freie. Hinweis:

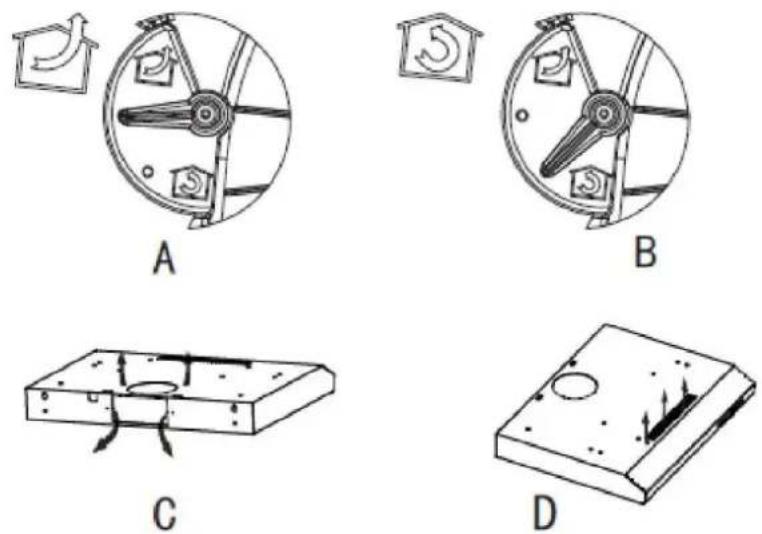

Das Abzugsrohr ist nicht im Lieferumfang enthalten. Hinweis: Es gibt zwei Belüftungsmethoden in horizontaler oder vertikaler Ausrichtung. Berücksichtigen Sie die Belüftungsausrichtung bei der Installation. Horizontale Belüftung: Siehe Abb. A, öffnen Sie den Auslass auf der Oberfläche mit dem Werkzeug, sodass die Luft von oben abgesaugt werden kann. Vertikale Belüftung: Siehe Abb. B, öffnen Sie den Auslass an der Rückseite mit dem Werkzeug, sodass die Luft von hinten abgesaugt werden kann.7 Einstellen der Luftzirkulation Luftzirkulation nach draußen: Stellen Sie den Regler auf Außenzirkulation (Abb. A) und installieren Sie den Abluftkanal. Schalten Sie die Abzugshaube ein und die Luft wird nach draußen geleitet. Luftzirkulation nach innen: Stellen Sie den Regler auf Innenzirkulation (Abb. B) und setzen Sie den Deckel auf den Abluftkanal nach außen. Schalten Sie die Abzugshaube ein und die Luft wird nach innen geleitet. WARNUNG: ➢ Verwenden Sie aus Sicherheitsgründen für die Montage nur Schrauben in der Größe, die in diesem Handbuch empfohlen wird. ➢ Werden Schrauben nicht richtig festgezogen oder wird das Gerät nicht gemäß dieser Anleitung ein- gebaut, können Gefahren durch elektrischen Strom entstehen.

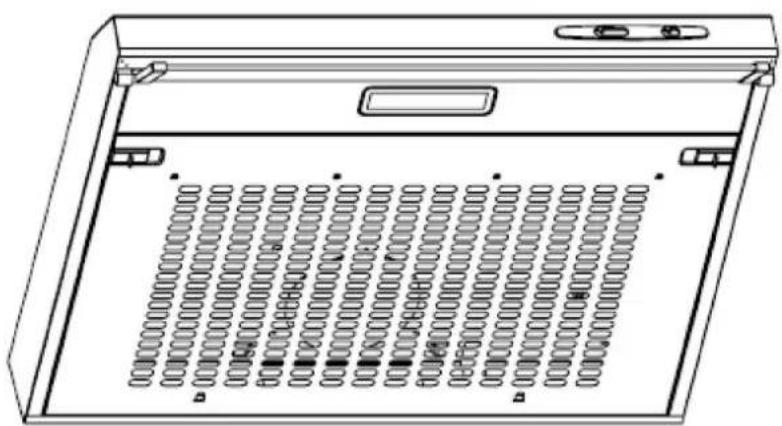

1. Lampe - Licht ein-/ausschalten

„O“ – Licht ausschalten „1“ – Licht einschalten Strom - Schublade herausziehen, einschalten, Schublade einschieben, ausschalten.

2. Geschwindigkeit - Geschwindigkeitsauswahl passend zum Garvorgang

„O“ – Motor ausschalten Schwach (1) - leichtes Braten/Kochen Mittel (2) - Braten, Garen im Wok, starkes Kochen Hoch (3) - Grillen, intensives Braten und Garen im Wok Strom - Schublade herausziehen, einschalten, Schublade einschieben, ausschalten.8 FEHLERBEHEBUNG Fehler Mögliche Ursachen Lösung Licht an, aber Motor läuft nicht. Ventilator ist ausgeschaltet. Lüftergeschwindigkeit auswählen. Lüfterschalter defekt. Kundendienstzentrum kontaktieren. Motor läuft nicht. Kundendienstzentrum kontaktieren. Licht und Motor funktionieren nicht. Stromsicherung ist durchgebrannt. Sicherungen wieder einschalten/austauschen. Netzstromkabel ist lose oder nicht angeschlossen. Stecken Sie das Netzkabel wieder in die Steckdose. Stromversorgung einschalten. Es tritt Öl aus. Rückschlagventil und Auslass sind nicht dicht. Rückschlagventil abnehmen und mit Dichtmaterial abdichten. Verbindung zwischen Abzug und Abzugshaube ist undicht. Abzug abnehmen und abdichten. Licht funktioniert nicht. Kaputte oder defekte Glühbirnen. Glühbirnen gemäß dieser Anweisung austauschen. Absaugen nicht stark genug. Abstand zwischen Abzugshaube und Kochfeld ist zu groß. Abzugshaube erneut mit dem richtigen Abstand anbringen. Abzugshaube hängt herunter. Befestigungsschraube ist nicht fest. Schraube anziehen, sodass die Abzugshaube wieder gerade hängt.

HINWEIS: Alle elektrischen Reparaturen dieses Geräts müssen der geltenden regionalen und bundesweiten Gesetzgebung (VDE-Vorschriften) entsprechen Wenn Sie Zweifel haben, kontaktieren Sie den Kundendienst, bevor Sie die vorstehenden Maßnahmen durchführen. Gerät immer zuerst von der Stromversorgung trennen, bevor das Gehäuse geöffnet wird.

WARTUNG UND REINIGUNG

• Vor der Wartung oder Reinigung die Abzugshaube von der Stromversorgung trennen. Überprüfen Sie, ob die Abzugshaube ausgeschaltet ist und ob der Stecker aus der Steckdose gezogen ist.

• Da die äußeren Oberflächen empfindlich für Kratzer sind, befolgen Sie diese Reinigungshinweise für ein optimales Ergebnis ohne Beschädigungen. ALLGEMEINES Die Reinigung und Wartung sollte erfolgen, wenn das Gerät abgekühlt ist. Keine Alkali- oder säurehaltigen Mittel (Zitronensaft, Essig usw.) auf der Oberfläche hinterlassen.9 EDELSTAHL Die Oberfläche aus Edelstahl muss regelmäßig (z. B. wöchentlich) gereinigt werden, damit sie lange hält. Mit einem weichen Tuch abtrocknen. Es kann ein spezieller Edelstahlreiniger verwendet werden. HINWEIS: Wischen Sie immer in der Richtung der Körnung des Edelstahls, sodass keine unschönen Kratzmuster entstehen.

OBERFLÄCHE DES BEDIENFELDS

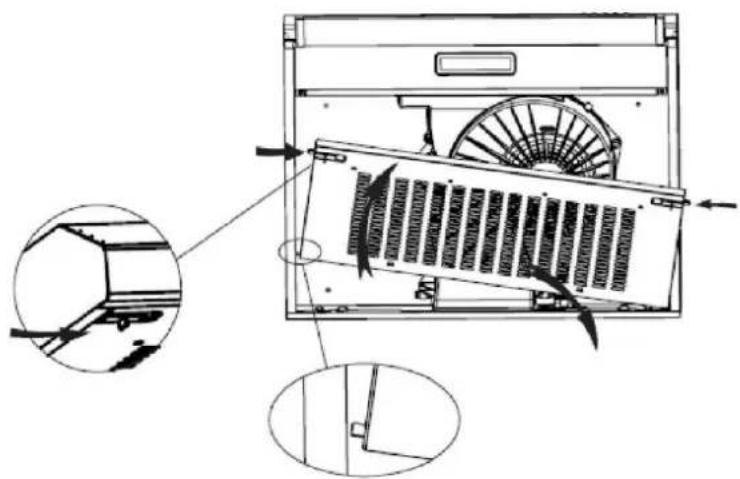

Das eingelassene Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Das saubere Tuch vor dem Reinigen gut ausdrücken. Restliche Feuchtigkeit mit einem weichen trockenen Tuch abreiben. Wichtig Verwenden Sie neutrale Reinigungsmittel und keine aggressiven Chemikalien oder Scheuermittel, da diese das Aussehen des Geräts verändern und Aufdrucke entfernen können. Außerdem verfällt dadurch die Garantie des Herstellers. FETTFILTER Die Netzfilter können von Hand gereinigt werden. Filter in Wasser mit mildem Reiniger eintauchen und zirka drei Minuten lang einweichen. Dann vorsichtig mit einer weichen Bürste abbürsten. Nicht zu viel Druck ausüben, da dies den Filter beschädigen kann. (Vor direkter Sonneneinstrahlung geschützt an der Luft trocknen lassen.) Filter sollten getrennt von Geschirr und Küchenutensilien gespült werden. Es wird empfohlen, etwas Klarspüler zu verwenden. Fett-Netzfilter entfernen a. Die Klemmen des Fett-Netzfilters nach vorne schieben und die Vorderseite des Filters abnehmen. b. Schieben Sie dann den linken oder rechten unteren Seitenanschlag des Filters nach oben, bis die Aufhängung im Hohlraum der Abzugshaube gelöst ist. c. Zum Schluss die ganzen Netzfilter abnehmen.10 Fett-Netzfilter einsetzen

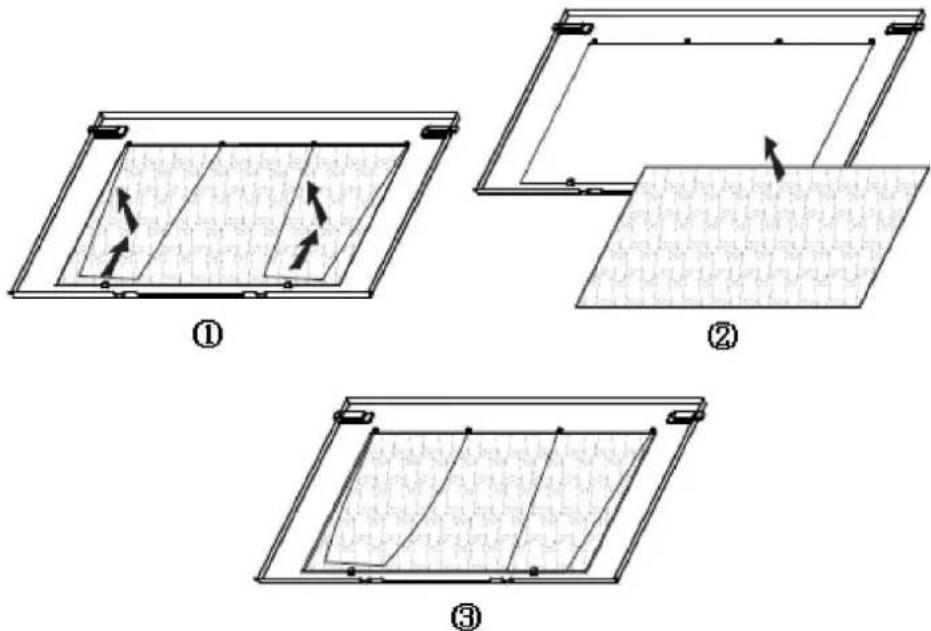

• So setzen Sie die Filter in vier Schritten ein: - Setzen Sie die Filter in die Schlitze an der Rückseite der Abzugshaube ein. - Drücken Sie auf den Knopf am Filtergriff. - Lassen Sie den Griff los, sobald sich der Filter in der richtigen Position befindet. - Setzen Sie alle Filter auf diese Weise ein. KOHLEFILTER Aktivkohlefilter schließen unangenehme Gerüche ein. Normalerweise sollte ein Aktivkohlefilter entsprechend der Kochgewohnheiten alle drei bis sechs Monate gewechselt werden. Den Aktivkohlefilter wie folgt einsetzen:

1. Fettfilter herausnehmen.

2. Aktivkohlefilter auf den Fettfilter legen.

3. Den passend zugeschnittenen Aktivkohlefilter mit dem kleinen Stahldraht befestigen.

4. Fettfilter wieder einsetzen.

5. Kohlefilter nur bei der Umluftmethode verwenden.

• Prüfen Sie, ob der Filter sicher verankert ist. Anderenfalls kann er herausfallen und gefährliche Unfälle verursachen.

• Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt.11

AUSTAUSCH DER LEUCHTMITTEL

Wichtig: Die Lampe muss durch den Hersteller, seinen Kundendienstmitarbeiter oder ähnlich qualifizierte Fachleute ausgetauscht werden. Gerät immer von der Stromversorgung trennen, bevor Reinigungs-, Wartungs- oder Reparaturarbeiten am Gerät durchgeführt werden. Leuchtmittel vor dem Entfernen vollständig abkühlen lassen, bevor sie angefasst werden. Leuchtmittel mit einem Tuch oder mit Handschuhen wechseln, damit kein Schweiß damit in Berührung kommt. Dies kann die Lebensdauer der Lampe verkürzen.

Hinweis: Vergewissern Sie sich vor dem Austausch der Leuchtmittel, ob das Gerät ausgeschaltet und von der Stromversorgung getrennt wurde. Schützen Sie sich beim Austausch der Leuchtmittel z. B. durch das Tragen von Handschuhen. Austausch der Leuchtmittel:

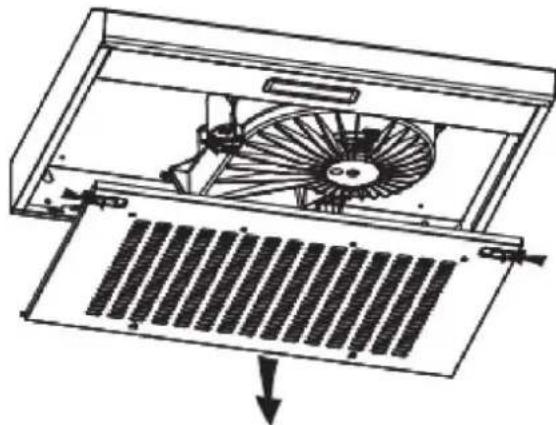

• Fettfilter herausnehmen.

• Lösen Sie die zwei ST4*8 mm-Schrauben von der Abdeckung der Beleuchtung und nehmen Sie dann den Beleuchtungskörper heraus.

• Schrauben Sie die drei ST3*12 mm-Schrauben vom Deckel des Klemmkästchens ab und nehmen Sie die Kabelabdeckung ab.

• Ziehen Sie die Klemme aus dem Klemmenblock heraus, trennen Sie den Drahtanschluss und tauschen Sie die Lampe aus.

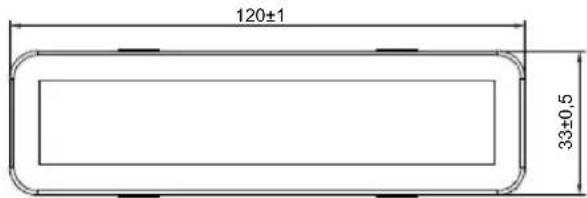

• ILCOS D Bezeichnung für diese Lampe lautet: DBS-2/65-H-120/33 - LED-Module – rechteckige Lampe - Max Wattzahl: 1x2 W - Spannungsbereich: AC 110-240V - Abmessungen:

Dieses Gerät ist entsprechend der EU-Richtlinie 2012/19/EG für Elektro- und Elektronik- Altgeräte 2013 für Elektro- und Elektronik-Geräte (WEEE) gekennzeichnet. Unter die WEEE fallende Elektro- und Elektronik-Altgeräte enthalten sowohl umweltschädliche Stoffe (die negativen Folgen für die Umwelt verursachen) als auch wiederverwendbare Grundstoffe. Es ist wichtig, dass die Elektro- und Elektronik-Altgeräte einer spezifischen Behandlung unterzogen werden, um die Schadstoffe korrekt zu entfernen und zu entsorgen und alle Materialien zurückzugewinnen. Jeder kann dazu beitragen, dass Altelektrogeräte nicht zu einem Umweltproblem werden. Daher sollten unbedingt einige Grundregeln beachtet werden: - Elektro- und Elektronik-Altgeräte dürfen nicht als Hausmüll entsorgt werden; - Elektro- und Elektronik-Altgeräte sollten in speziellen Sammelstellen entsorgt werden, die von der Stadtverwaltung oder einem registrierten Unternehmen verwaltet werden. In vielen Ländern sind inländische Sammlungen für große Elektro- und Elektronik-Altgeräte verfügbar. Bei Kauf eines neuen Geräts können Altgeräte möglicherweise an Händler, die einen kostenlosen 1-zu-1- Umtausch vornehmen müssen, zurückgegeben werden, solange das Gerät dem selben Typ entspricht und über die gleichen Funktionen wie das bereitgestellte Gerät verfügt. HINWEIS: Im Folgenden wird erläutert, wie die Umwelt durch den Kochvorgang möglichst wenig belastet wird (z. B. Energieverbrauch). (1) Die Abzugshaube an einem gut belüfteten Ort installieren. (2) Abzugshaube regelmäßig reinigen, sodass die Lüftung nicht blockiert wird. (3) Das Licht an der Abzugshaube nach dem Kochen immer ausschalten. (4) Abzugshaube nach dem Kochen immer ausschalten.

INFORMATIONEN FÜR EINE DEMONTAGE

Das Gerät nur wie in der Benutzeranleitung beschrieben öffnen oder aufschrauben. Der Verbraucher sollte das Gerät nicht vollständig in seine Einzelteile zerlegen. Am Ende seiner Lebensdauer das Gerät nicht mit dem Hausmüll entsorgen. Informieren Sie sich bei der örtlichen Behörde oder beim Händler, wie Ihr Gerät entsorgt werden muss.1
