HASZNÁLATI ÚTMUTATÓ HWW 350025 G METABO

hu Eredeti használati utasítás 53

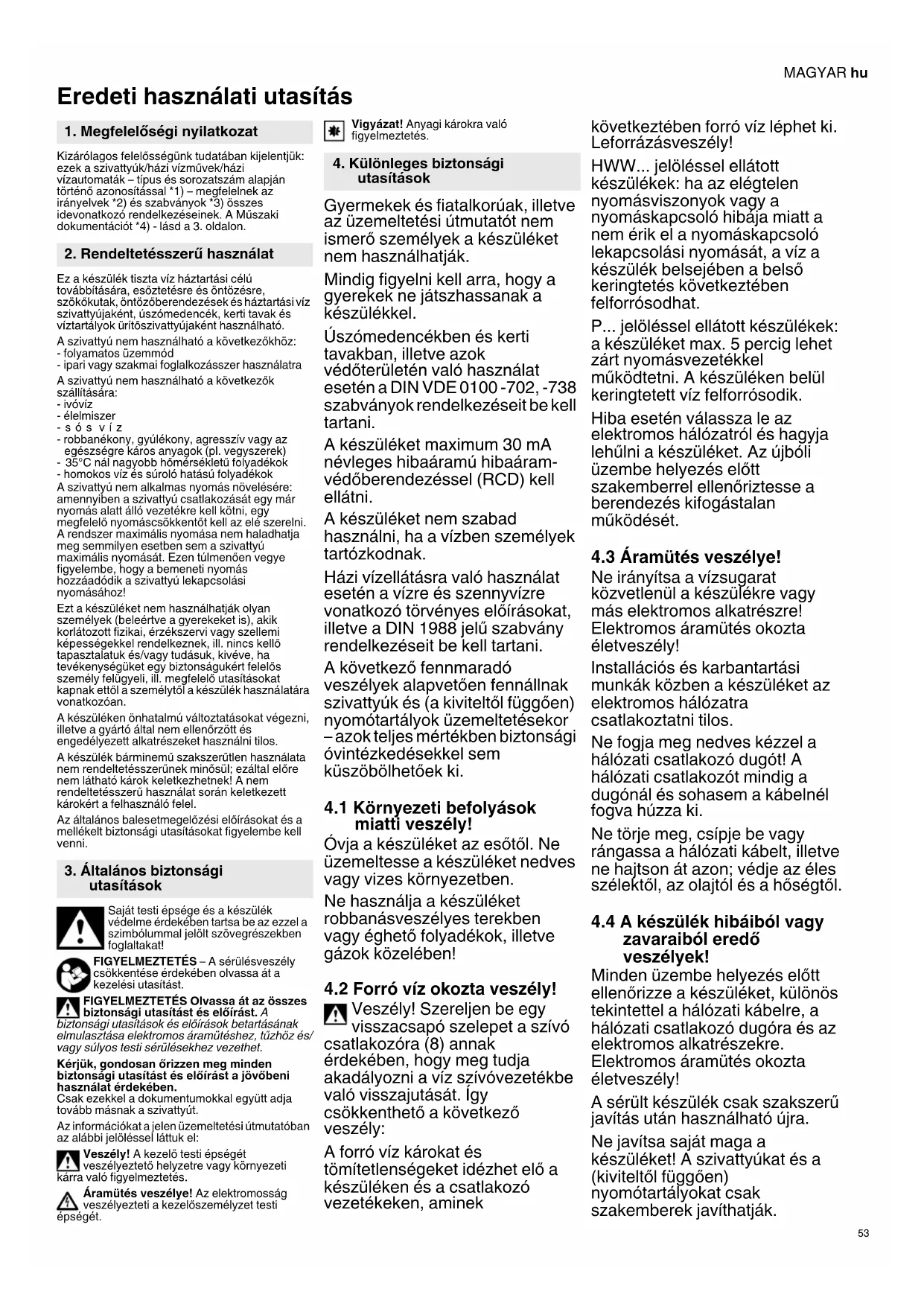

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: ezek a szivattyúk/házi vízművek/házi víz automaták – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozo rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

Ez a készülék tiszta víz háztartási célú továbbítására, esőztetésre és öntözésre, szökőkutak, öntözöberendezések és háztartási víz szivattyújaként, úszömedencék, kerti tavak és víztartályok ürítőszivattyújaként használható.

A szivattyú nem használható a következőkhöz: - folyamatos üzemmód

- ipári vagy szakmai foglalkozásszer használatra

A szivattyú nem használható a következők szállítására:

- IVÓVÍZ

- élelmiszer

- s ó s v í z

- robbanékony, gyúlékony, agresszív vagy az egészségre káros anyagok (pl. vegyszerek)

- 35°C nál nagyobb hömérsékletű folyadékok - homokos víz és súroló hatású folyadékok

A szivattyú nem alkalmas nyomás növelésére: amennyiben a szivattyú csatlakozását egy már nyomás alatt álló vezetékre kell kötni, egy megfelelő nyomáscsökkentőt kell az elé szerelni.

A rendszer maximális nyomása nem haladhatja meg semmilyen esetben sem a szivattyú maximális nyomását. Ezen túlmenően vegye figyelembe, hogy a bemeneti nyomás hozzáadódik a szivattyú lekapcsolási nyomásához!

Ezt a készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, ill. nincs kellő tapasztalatuk és/vagy tudásuk, kivéve, ha tevékenységüket egy biztonságukért felelős személy felügyeli, ill. megfelelő utasításokat kapnak ettől a személytől a készülék használatára vonatkozóan.

A készüléken önhatalmú változtatásokat végezni, illetve a gyártó által nem ellenőrzött és engedélyezett alkatrészeket használni tilos.

A készülék bárminemű szakszerűtlen használata nem rendeltetésszerűnek minősül; ezáltal előre nem látható károk keletkezhetnek! A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.

3. Általános biztonsági utasítások

Saját testi épsége és a készülék védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást.

FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A

biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan örizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

Csak ezekkel a dokumentumokkal együtt adja tovább másnak a szivattyút.

Az információkat a jelen üzemeltetési útmutatóban az alábbi jelöléssel láttuk el:

Veszély! A kezelő testi épségét veszélyeztető helyzetre vagy környezeti a való figyelmeztetés.

Áramütés veszélye! Az elektromosság veszélyezteti a kezelőszemélyzet testi gét.

Vigyázat! Anyagi károkra való figyelmeztetés.

4. Különleges biztonsági utasítások

Gyermekek és fiatalkorúak, illetve az üzemeltetési útmutatót nem ismerő személyek a készüléket nem használhatják.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Úszómedencékben és kerti tavakban, illetve azok védőterületén való használat esetén a DIN VDE 0100 -702, -738 szabványok rendelkezéseit be kell tartani.

A készüléket maximum 30 mA névleges hibaáramú hibaáram-védőberendezéssel (RCD) kell ellátni.

A készüléket nem szabad használni, ha a vízben személyek tartózkodnak.

Házi vízellátásra való használat esetén a vízre és szennyvízre vonatkozó törvényes előírásokat, illetve a DIN 1988 jelű szabvány rendelkezéseit be kell tartani.

A következő fennmaradó veszélyek alapvetően fennállnak szivattyúk és (a kiviteltől függően) nyomótartályok üzemeltetésekor – azok teljes mértékben biztonsági óvintézkedésekel sem küszöbölhetőek ki.

4.1 Környezeti befolyások miatti veszély!

Óvja a készüléket az esötől. Ne üzemeltesse a készüléket nedves vagy vizes környezetben.

Ne használja a készüléket robbanásveszélyes terekben vagy éghető folyadékok, illetve gázok közelében!

4.2 Forró víz okozta veszély!

! Veszély! Szereljen be egy visszacsapó szelepet a szívó csatlakozóra (8) annak érdekében, hogy meg tudja akadályozni a víz szívóvezetékbe való visszajutását. Így csökkenthető a következő veszély:

A forró víz károkat és tömítetlenségeket idézhet elő a készüléken és a csatlakozó vezetékeken, aminek

következtében forró víz léphet ki. Leforrázásveszély!

HWW... jelöléssel ellátott készülékek: ha az elégtelen nyomásviszonyok vagy a nyomáskapcsoló hibája miatt a nem érik el a nyomáskapcsoló lekapcsolási nyomását, a víz a készülék belsejében a belső keringtetés következtében felforrósodhat.

P... jelöléssel ellátott készülékek: a készüléket max. 5 percig lehet zárt nyomásvezetékkel működtetni. A készüléken belül keringtetett víz felforrósodik.

Hiba esetén válassza le az elektromos hálózatról és hagyja lehülni a készüléket. Az újbóli üzembe helyezés előtt szakemberrel ellenőriztesse a berendezés kifogástalan működését.

4.3 Áramütés veszélye!

Ne irányítsa a vízsugarat közvetlenül a készülékre vagy más elektromos alkatrészre! Elektromos áramütés okozta életveszély!

Installációs és karbantartási munkák közben a készüléket az elektromos hálózatra csatlakoztatni tilos.

Ne fogja meg nedves kézzel a hálózati csatlakozó dugót! A hálózati csatlakozót mindig a dugónál és sohasem a kábelnél fogva húzza ki.

Ne törje meg, csípje be vagy rángassa a hálózati kábelt, illetve ne hajtson át azon; védje az éles szélektől, az olajtól és a hőségtől.

4.4 A készülék hibáiból vagy zavaraiból eredő veszélyek!

Minden üzembe helyezés előtt ellenőrizze a készüléket, különös tekintettel a hálózati kábelre, a hálózati csatlakozó dugóra és az elektromos alkatrészekre.

Elektromos áramütés okozta életveszély!

A sérült készülék csak szakszerű javítás után használható újra.

Ne javítsa saját maga a készüléket! A szivattyúkat és a (kiviteltől függően) nyomótartályokat csak szakemberek javíthatják.

MAGYARhu

Vigyázat! A készülék zavarai vagy hibái okozta vízkárok, pl. helyiségek elárasztása, elkerülése érdekében:

- Tervezzen meg megfelelő biztonsági intézkedéseket, pl.: riasztóberendezés vagy gyűjtő medence felügyelettel

A gyártó nem vállal felelösséget az olyan esetleges károkért, amelyek a

• készülék nem rendeltetésszerű használata,
• a készülék tartós üzem miatti túlterhelése,
• a készülék nem fagyvédett üzemeltetése vagy tárolása,
• a készüléken végzett önhatalmú átalakítások miatt keletkeztek. Elektromos készülékeket csak elektromos szakember javíthat!
• A gyártó által nem ellenőrzött és engedélyezett alkatrészek felhasználása,
• illetve nem megfelelő installációs anyagok (szerelvények, csatlakozó vezetékek, stb.) használata miatt keletkeztek.

Megfelelő installációs anyag:

- nyomásálló (min. 10 bar)

-h óálló (min. 100 °C)

Univerzális elfordítható csatlakozók (bajonettcsatlakozók) csak akkor használhatóak, ha a biztonságos tömítés érdekében kiegészítő rögzítőgyűrűvel rendelkeznek.

5. Áttekintés

Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.

1 be - / k i k a p c s o l ó * 2 szivattyú

3 nyomótartály ("tartály") *

4 Elötöltő nyomás levegőszelep *

5 vízleeresztő csavar

6 nyomáskapcsoló *

7 nyomásmérő(víznyomás)*

8 szívó csatlakozó

9 víz betöltőcsavar

10 nyomó csatlakozó

11 Nyomáskapcsoló - a be- és kikapcsolási nyomás átállítása *
12 Nyomáskapcsoló - a diferenciálnyomás átállítása *
* kiviteltöl függöen

6. Üzembe helyezés

6.1 Felállítás

A készüléket egy száraz (a levegő páratartalma max. 80 %), jól szellőztetett és az időjárás hatásaitól védett helyen kell vizszintesen felállítani. A biztonságos, egyenletes és stabil állását a készülék maximális vizszintje mellet is garantálni kell. A szellőzönyílásokat nem lehet letakarni, és azok nem szívhatnak fel szennyeződést. A falaktól és egyéb tárgyaktól való távolság min. 5 cm kell legyen. Védje a fagytól -lásd a 8.2. fejezet

A vibrációk elkerülésére a készüléket nem szabad lecsavarozni, azt rugalmas alátétre kell állítani.

Kerti tavaknál és úszómedencéknél történő használat esetén védeni kell a készüléket előntés és vízbe esés ellen. A vonatkozó törvényi előírásokat be kell tartani.

6.2 A szívó vezeték csatlakoztatása

Vigyázat! A szívó vezetéket úgy kell felszerelni, hogy az ne gyakoroljon a szivattyúra semmilyen mechanikai erőt vagy feszültséget.

Vigyázat! A szivattyú homoktól és szennyeződéstől való védelmére használjon szívó szűrőt.

Vigyázat! Ahhoz, hogy a szivattyú kikapcsolt állapotában a viz ne folyhasson le, feltétlenül visszacsapó szelep használata szükséges. Javasoljuk, hogy a visszacsapó szelepeket a szívótömlő szívó nyílására és a szivattyú szívó csatlakozására (8) szerelje fel. Egyes modelleknél a visszacsapó szelepet gyárilag beépíteték (lásd a műszaki adatokat a 13. fejezetben).

Tömitse le az összes csatlakozást menettömítő szalaggal (kb. 10-15 tekercseléssel a menet irányában). A tömitetlenségek levegőbeszívást okoznak, ami hátráltatja vagy megakadályozza a víz felszívását.

A szívó vezeték legalább 1" (25 mm) belső átmérővel kell rendelkezzen; megtörés- és vákuumbiztos kell legyen.

A szívó vezeték a lehető legrövidebb kell legyen, mert a vezetékhossz növekedésével csökken a szállítási teljesítmény.

A levegőzárványok kiküszöbölése érdekében a szívó vezetéknek a szivattyúig folyamatosan emelkednie kell.

Biztosítani kell a megfelelő vízellátást és a szívó vezeték végének mindig víz alatt kell lennie. Figyeljen arra, hogy a szívóvezeték ne legyen a talajon, hogy ne szívhasson fel homokot vagy szennyeződést. Ehhez pl. lebegő levétel is alkalmazható tartozékként.

6.3 A nyomó vezeték csatlakoztatása

A sürlódási veszteség csökkentéséhez a nyomóvezeték legalább 1" (25 mm-es) belső átmérővel kell rendelkezzen. Kisebb átmérő alkalmazásakor, pl. 1/2" esetén, a rossz légtelenítés miatt alkalmazási problémák léphetnek fel.

Vigyázat! A nyomó vezetéket úgy kell felszerelni, hogy az ne gyakoroljon a szivattyúra semmilyen mechanikai erőt vagy feszültséget.

Tömítse le az összes csatlakozást menettömítő szalaggal a vízkiszivárgás megakadályozása érdekében (kb. 10-15 tekercseléssel a menet irányában).

A nyomóvezeték minden része nyomásállónak és szakszerűen felszereltnek kell lennie.

Veszély! A nem nyomásálló részek és a szakszerűtlen szerelés a nyomó vezeték üzem közbeni szétrepedését idezhetik elő. A nagy nyomással kilépő folyadék személyi sérülést okozhat!

6.4 Csatlakozás csöhálózatra

A vibrációk és zajok csökkentésére a készüléket hajlékony tömlökkel kell csatlakoztatni a csőhálózathoz.

Rögzített csövek esetén javasolt azokat az első 2 méteren felfelé haladóan lehelyezni a lehető legjobb légtelenítés biztosítása érdekében.

6.5 Hálózati csatlakozás

4 Aramütés veszélye! Nedves környezetben ne, és csak a következő feltételek mellett üzemeltesse a készüléket:

- A készülék csak szakszerűen felszerelt, földelt és ellenőrzött, védőföldeléssel ellátott aljzathoz csatlakoztatható.

• A hálózat feszültsége, frekvenciája és a biztosítás feleljen meg a műszaki adatoknak.
• A készüléket maximum 30 mA névleges hibaáramú hibaáram-védőberendezéssel (RCD) kell ellátni.
• Az elektromos csatlakozások nem lehetnek vízben, illetve elárasztással veszélyeztetett helyen. Szabadban történő üzemeltetés esetén az elektromos csatlakozások fröccsenő víz ellen védettek kell legyenek.
• A hosszabbító kábelek megfelelő keresztmetszettel rendelkezzenek. A kábeldobokat teljesen le kell tekerni.
• Az országos installációs előírásokat be kell tartani.

6.6 Az elótöltő nyomás beállítása (csak a HWW... készülékeknél)

Üzembe helyezés előtt állítsa be az elótöltő nyomást. Lásd a 9.4. fejezetet.

6.7 A szivattyú feltöltése és felszívás

Figyelem! A szivattyút minden új csatlakoztatás vagy vízvesztés, ill. levegő beszívása esetén fel kell tölteni vízzel. A szivattyú viz nélküli üzemeltetése annak tönkremenetelét okozza! A zavarmentes üzem biztosítása érdekében javasolt az első használatba vétel esetén elegendő viz leszívása a rendszer teljes légtelenítése érdekében.

• Csavarozza ki a vízbetöltő csavart (9) a tömítéssel együtt.
• Töltsön be lassan tiszta vizet, amíg a szivattyú meg nem telik.
• Csavarja be ismét a vízbetöltő csavart (9) a tömítéssel együtt.
• Nyissa ki a nyomó vezetéket (nyissa ki a vízcsapot, ill. a szórófúvókát), hogy a szíváskor távozni tudjon a levegő.
• Kapcsolja be a készüléket (lásd 7.. fejezet).
• A készülék üzemkészségét a víz egyenletes kilépése jelzi.

Megjegyzés: a szívó vezetéket nem kell feltölteni, mert a szívattyú önfelszívó. A vezeték hosszától és átmérőjétől függően idöt vehet igénybe a nyomás felépülése. Ha csökkenteni kívánja a felszívási idöt: szereljen visszacsapó szelepet a szívótömlő szívó nyilására és töltse fel a szívó vezetéket is.

7. Üzemelés

Vigyázat! A szivattyúnak és a szívó vezetéknek csatlakoztatott és feltöltött állapotban kell lennie (lásd a 6. fejezet).

Vigyázat! A szivattyú nem futhat szárazon. Mindig álljon rendelkezésre elegendő mennyiségű szállított közeg (víz).

Ha a szivattyú idegen test miatt megszorul, vagy a motor túlmelegedett, egy védőkapcsoló kikapcsolja a motort.

7.1 A készülék használata Kerti szivattyú

(A készülék megjelölése: P...)

Működési elv: a készülék addig működik, amíg azt bekapcsolták.

Veszély! Zárt nyomóvezeték esetén a szivattyút maximum 5 percig szabad járatni, ellenkező esetben a benne levő viz túlmelegedése miatt károk keletkeznek.

1. Csatlakoztassa a hálózati csatlakozót.
2. Adott esetben töltse fel a szivattyút - lásd a 6.7. fejezetet

3. A készülék bekapcsolása: Kapcsolja be a készüléket a kapcsoló (1) segítségével.

4. Nyissa ki a nyomó vezetéket (nyissa ki a vízcsapot, ill. a szórófúvókát).

5. Ellenőrizze a víz kilépését!

6. A munka befejezése után kapcsolja ki a készüléket: Kapcsolja ki a készüléket a kapcsoló (1) segítségével.

Házi vízmű

(A készülék megnevezése: HWW...)

Működési elv: a készülék bekapcsol, ha vizvételezés miatt a viznyomás a bekapcsolási nyomás alá esik; majd a kikapcsolási nyomás elérésekor ismét kikapcsol. A tartály egy gyárilag levegőnyomás („elötöltő nyomás”) alatt álló gumitömlővel rendelkezik; ez lehetővé teszi kisebb vízmennyiségek vételezését a szivattyú bekapcsolása nélkül is.

1. Csatlakoztassa a hálózati csatlakozót.

2. Adott esetben töltse fel a szivattyút - lásd a 6.7. fejezetet

3. A készülék bekapcsolása:

Kapcsolja be a készüléket a kapcsoló (1) segítségével.

1. Nyissa ki a nyomó vezetéket (nyissa ki a vízcsapot, ill. a szórófúvókát).

2. Ellenőrizze a víz kilépését! Ezzel a készülék üzemkész állapotba került.

3. A készülék szükség esetén ki- és bekapcsol.

8. Karbantartás

! Veszély! A készüléken végzett minden munka előtt:

- Húzza ki a hálózati csatlakozót.

- Győződjön meg a készülék és a csatlakoztatott tartozékok nyomásmentes állapotáról.

- A jelen fejezetben leírtakon túlmenő javítási vagy karbantartási munkákat csak szakember végezheti.

8.1 Rendszeres karbantartás

- Ellenőrizze a készülék és a tartozékok, különösképpen az elektromos és a nyomásnak kitett alkatrészek épségét, szükség esetén javíttassa meg azokat.

- Ellenörizze a szívó és nyomó vezetékek tömítettségét.

- A szállítási teljesítmény csökkenése esetén tisztítsa meg, szükség esetén cserélje ki a szívó szűrőt és (ha van) a szűrőbetétet.

- Ellenőrizze a tartály (3) előtöltő nyomását (a kiviteltöl függően), adott esetben növelje azt (lásd 9.4., Az előtöltő nyomás növelése c. fejezet).

8.2 Fagyveszély esetén

Vigyázat! A fagy (< 4 °C) tönkreteszi a készüléket és a tartozékokat, mert ezek állandóan vizet tartalmaznak!

- Fagyveszély esetén szerelje le és fagytól védve tárolja a készüléket és a tartozékokat (lásd a következő fejezetet).

8.3 A készülék leszerelése és tárolása

- Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót.

- Nyissa ki a nyomó vezetéket (nyissa ki a vízcsapot, ill. a szórófúvókát), hagyja teljesen kifolyni a vizet.

- Úrítse ki teljesen a szivattyút (2) és a tartályt (3), ehhez:

- csavarja ki a vízleeresztő csavart (5).

- Szerelje le a szívó és nyomó vezetéket a készülékről.

- Tárolja a készüléket fagymentes (min. 5 °C hömérsékletű) helyiségben.

8.4 A nyomáskapcsoló beállítása (csak a HWW 3500/25 készülékhez. A többi HWW-készülék beállításához forduljon a Metabo szervizhez.)

Veszély! Áramütés veszélye áll fenn a nyomáskapcsoló csatlakozó kapcsain! A nyomáskapcsolót csak villamos szakemberek nyithatják fel, és végezhetik el a beállításokat.

A nyomáskapcsolót gyárilag előre beállították az ismert alkalmazási területekhez, és azt szükség esetén a következők szerint lehet átállítani.

Figyelmeztetés: A fő nyomórugó (11) átálításával a be- és kikapcsolási nyomás majdnem arányosan megváltozik, a nyomáskülönbség változatlan marad. A nyomáskülönbség (12) átálítása csak a kikapcsolási nyomást változtatja meg, a bekapcsolási nyomás változatlan marad.

1. Kapcsolja ki a szivattyút, húzza le a hálózati csatlakozót és gondoskodjon a feszültségmentességről.

2. Vegye le a nyomáskapcsoló burkolatát.

3. A bekapcsolási nyomás megváltoztatása: állítsa át a fő nyomórugót (11) (SW 9 mm; 1 fordulat kb. 0,1 - 0,15 bar). Ez a beállítás ugyanazon irányban szinte arányosan megváltoztatja a kikapcsolási nyomást is!

4. A kikapcsolási nyomás megváltoztatása: állítsa át a nyomáskülönbséget (12). A bekapcsolási nyomás változatlan marad.

5. Szerelje fel a nyomáskapcsoló burkolatát és ellenőrizze a szakszerű installációt.

6. Tegye üzembe a szivattyút, ellenőrizze a kívánt névleges értéket a manométeren (7).

7. Adott esetben ismételje meg az 1-6. lépést, míg be nem állítja a kívánt értékeket.

Figyelem! A szivattyú megadott maximális nyomását nem lehet túllépni. A nyomáskapcsoló bekapcsolási nyomása mindig min. 0,2 bar-ral a tartály előtöltési nyomása (1,5 bar, lásd a 9.4. fejezetet) felett kell legyen. A szivattyú gyakori kapcsolásának elkerülése érdekében a nyomáskülönbséget lehetőleg nagy szintre kell kiválasztani (pl. előzetes beállítás kb. 1,8 bar).

9. Problémák és üzemzavarok

! Veszély!

- A készüléken végzett minden munka előtt:

- Húzza ki a hálózati csatlakozót.

- Győződjön meg a készülék és a csatlakoztatott tartozékok nyomásmentes állapotáról.

9.1 Nem működik a szivattyú

• Nincs hálózati feszültség.

- Ellenőrizze a be/kikapcsoló gombot, a kábelt, a csatlakozó dugót, csatlakozó aljzatot és a biztosítékot.

- Túl kicsi a hálózati feszültség.

- Használjon megfelelő keresztmetszetű hosszabbító kábelt.

- Túlmelegedett a motor, kioldott a motorvédelem.

- L e h ülés után a készülék ismét magától elindul.

- Gondoskodjon kielégítő szellőzésről, tartsa szabadon a levegőnyílásokat.

- Vegye figyelembe a maximális bemeneti hőmérsékletet.

• A motor morog, nem indul.

- Javítás szükséges, lásd a 11.. fejezetet

• E I t ö m ödött vagy hibás a szivattyú.

- Szerelje szét és tisztítsa ki a szivattyút. Tisztítsa meg, szükség esetén cserélje ki a diffúzort. Tisztítsa meg, szükség esetén cserélje ki a járókereket. Lásd a 11. fejezetet

- A teljesítmény-/bemeneti nyomás nagyobb, mint a szivattyú bekapcsolási nyomása.

- Nyomáscsökkentőt kell elé kapcsolni, lásd a 2.. fejezetet

9.2 A szivattyú nem megfelelően szív vagy túl hangosan működik:

• Vízhiány.

- Győződjön meg arról, hogy elegendő víztartalék áll-e rendelkezésre.

- A szivattyút nem töltötték fel elegendő vízzel.

- Lásd a 6.7. fejezetet.

• Tömítetlen a szívó vezeték.

- Tömítse le a szívó vezetéket, húzza meg a csavarkötéseket.

• Túl nagy a szívó magasság.

- Tartsa be a maximális szívó magasságot. - Szereljen be visszacsapó szelepet, töltse fel vízzel a szívó vezetéket.

- Eltömödött a szívószürő (tartozék).

- Tisztítsa meg, szükség esetén cserélje ki.

- Elakadt a visszacsapó szelep (tartozék).

- Tisztítsa meg, szükség esetén cserélje ki.

- Víz lép ki a motor és s szivattyú között, tömitetlen a csúszógyűrű-tömités. (Kis mennyiségű (napi max. kb. 30 csepp) vízkilépés a csúszógyűrű-tömitések esetében a működéssel jár).

- Cserélje ki a csúszógyűrű-tömítést. Lásd a 11. fejezetet

- E l t ö m ődött vagy hibás a szivattyú.

- Lásd a 9.1. fejezetet.

9.3 A nyomás túl alacsony vagy a szivattyú folyamatosan működik (folyamatos be-/kikapcsolás):

- Tömítetlen a szívó vezeték vagy túl nagy a szívó magasság.

Lásd a 9.2. fejezetet.

• E I t ö m ődött vagy hibás a szivattyú.

- Lásd a 9.1. fejezetet.

- HWW...: a nyomókapcsoló átállítódott.

- Olvassa le a nyomásmérőn (7) a be- és kikapcsolási nyomást, és ellenőrizze az értékeket (lásd a müszaki adatokat a 13. fejezetben). Beállítás igénye esetén forduljon a Metabo úgyfélszolgálatához. Lásd a 11. fejezetet

- HWW...: a szivattyú már kis mennyiségű vízelvétel (kb. 0,5 l) esetén is beindul.

- E I l e n őrizze, hogy nem túl alacsony-e a tartály elötöltési nyomása. Szükség esetén növelje meg. Lásd a 9.4. fejezetet.

- HWW...: víz folyik ki a levegőszelepből.

- Tömítetlen a tartály gumitömlője; ki kell cserélni. Lásd a 11. fejezetet

9.4 Az elótöltő nyomás megnövelése (csak HWW... esetén)

Ha – az idő múlásával – a szivattyú már kis (kb. 0,5 l) vízvételezés esetén is elindul, újra be kell állítani a tartályban az előtöltő nyomást.

Megjegyzés: a tartály előtöltő nyomása (légnyomás) nem olvasható le a nyomásmérőn (víznyomás) (7).

1. Húzza ki a hálózati csatlakozót.

2. Nyissa ki a nyomó vezetéket (nyissa ki a vízcsapot, ill. a szórófúvókát), hagyja teljesen kifolyni a vizet.

3. Csavarja le a műanyag sapkát a tartály homlokoldalán; mögötte található a levegőszelep.

4. Csatlakoztasson „gumiabroncsszeleppel” és nyomásmérővel ellátott levegőpumpát vagy kompresszortömlöt a levegőszelephez.

5. Pumpálja fel az előírt előtöltő nyomásra (1,5 bar, lásd a műszaki adatokat a 13. fejezetben).

6. Csatlakoztassa újra a készüléket és ellenőrizze a működését.

10. Tartozékok

Kizárólag eredeti Metabo tartozékokat használjon.

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.

11. Javítás

Veszély! Ezt a készüléket csak elektromos szakember javíthatja!

A javításra szoruló Metabo készülékekkel forduljon a Metabo képviselethez. A címeket a www.metabo.com honlapon találja.

Szállításhoz: a szivattyút és a tartályt teljesen ki kell üríteni (lásd a 8.3. fejezetet).

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

12. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közél Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektiven kell gyűjteni, és

MAGYARhu

lehetővé kell tenni azok környezetkímélő újrahasznosítását.

13. Műszaki adatok

Az adatok értelmezését lásd a 3. oldalon.

A müszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

A szivattyú jelleggörbéje (diagram, 3. oldal) megmutatja, hogy a szállítási magasság függvényében milyen szállítási teljesítmény érhető el (0,5 m szívó magasság és 1" méretű szívó tömlő).

E = elektronika / Szárazon futás elleni védelem

V =visszacsapó szelep a szivattyú szívó csatlakozásába (8) integrálva

K =hálózati csatlakozó vezeték

U =hálózati feszültség

f = f r e k v e n c i a

P_1 =névleges teljesítmény

P_Standby=standby fogyasztás I=névleges áram

C =üzemkondenzátor

n =névleges fordulatszám

F_V,max = max. szállítási mennyiség

F_h,max = max. szállítási magasság

F_p,max = max. szállítási nyomás

p_1 =nyomókapcsoló: bekapcsoló nyomás

p2 =nyomókapcsoló: kikapcsoló nyomás

S_h,max =max. szivó magasság

S_temp = max. bemeneti hömérséklet

T_temp = környezeti hőmérséklet

S_1 =fröccsenő víz elleni védettségi osztály

S_2 =védettségi osztály

S_3 =a szigetelőanyag besorolása

M_P =a szivattyúház anyaga

G=szürkeöntvény

M_R =a szivattyútengely anyaga

M_w =a szivattyú-járókerék anyaga

D_s =szívó csatlakozás belső menet

D_p =nyomó csatlakozás belső menet

T_V^+ =tartálytérfogat

T_p,max = max. tartálynyomás

T_p,1 = tartály elótöltő nyomás

A = m é r e t e k : hossz x szélesség x magasság m =súly (hálózati kábellel)

\~ váltóáram

A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).

Emissziós értékek

Ezek az értékek lehetőve teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

Jellemző A-osztályú zajszint:

L_pA =hangnyomásszint

L_WA =hangteljesítményszint

K_pA, K_WA = bizonytalanság

L_WA(G) = a 2000/14/EK szerint garantált hangteljesítményszint

Viseljen fülvédöt!
