SXXD55 - Hangszóró JVC - Ingyenes használati útmutató

Termék típusa	Műholdas hangszóró
Márka	JVC
Modell	SXXD55
Hangszóró típusa	1 utas, 2 hangszóró, akusztikus hangsugárzó hangolható nyílással, mágneses árnyékolással
Hangszórók	2 db 9,5 cm x 1 cm közvetlen meghajtású
Frekvencia tartomány	130 Hz - 20 000 Hz
Bemeneti impedancia	6 Ω
Tartós teljesítmény kapacitása	100 W
Hangnyomásszint	80 dB/W·m
Méretek (Sz x M x Mé)	282 mm x 1 108 mm x 282 mm
Tömeg (hangszórónként)	3,0 kg
Mellékelt tartozékok	Hangszóró kábelek (3 x 6 m, 3 x 15 m), csavarok, alátétek (5)
Mágneses árnyékolás	Igen, a televíziók szín torzulásának elkerülése érdekében
Telepítési óvintézkedések	Kerülje a közvetlen napfényt és nedvességet, tartsa távol a légkondicionáló kimenetektől, televízióktól és tunerektől
Karbantartás és tisztítás	Tisztítsa száraz, puha ruhával; ha nagyon piszkos, enyhén nedves ruhával vízzel vagy semleges mosószerrel, majd törölje szárazra
Biztonság	Ne reprodukáljon torz hangokat magas hangerőn; ne húzza a kábeleket; ne támaszkodjon a hangszórókra
Alkatrészek és javíthatóság	Csavarok és alátétek mellékelve a szereléshez; a javíthatóságról nincs információ
Általános információk	Otthoni mozi rendszerhez tervezve; kompatibilis 6 Ω impedanciát támogató erősítővel

Gyakran ismételt kérdések - SXXD55 JVC

Hogyan szereljem össze a műholdas hangszórókat?

Minden hangszóró (kivéve a középsőt) három részből áll. Először szerelje a lábazatot az alapra három csavarral (M4 x 25 mm), majd csatlakoztassa a hangszóró kábelt a lábazatban lévő csatlakozóhoz, végül rögzítse a hangszóró részt a lábazathoz egy csavarral (M5 x 12 mm) és egy alátéttel. Használjon keresztfejű csavarhúzót.

Hogyan csatlakoztassam a hangszóró kábeleket?

Csavarja és távolítsa el a szigetelést a kábelek végein. Dugja be a csupasz vezetéket a csatlakozóba, ügyelve a polaritásra (+ és -). Az elülső hangszórókhoz használja a 6 m-es kábeleket, a surroundokhoz a 15 m-eseket. Győződjön meg róla, hogy a vezetékek jól be vannak nyomva.

Milyen óvintézkedéseket kell tenni televízió közelében történő telepítéskor?

Kapcsolja ki a televíziót vagy húzza ki a konnektorból a hangszórók felszerelése előtt. Várjon 30 percet, mielőtt újra bekapcsolja. Ha szín torzulás lép fel, távolítsa el a hangszórókat. A hangszórók mágnesesen árnyékoltak, de bizonyos pozíciók még mindig interferenciát okozhatnak.

Hogyan tisztítsam a hangszórókat?

Használjon száraz, puha ruhát. Ha a felületek nagyon piszkosak, enyhén nedvesítse meg a ruhát vízzel vagy semleges mosószerrel, majd törölje száraz ruhával. Ne használjon soha súrolószereket vagy oldószereket.

Mekkora a hangszórók impedanciája?

Az egyes hangszórók impedanciája 6 Ω. Mielőtt erősítőhöz csatlakoztatná, ellenőrizze, hogy az erősítő támogatja-e a 6 Ω impedanciát.

Használhatok más hangszóró kábeleket?

Igen, de használjon vastag és lehetőleg rövid kábeleket. A bal és jobb hangszórók kábeleinek azonos hosszúságúnak kell lenniük. Kerülje a túl hosszú kábeleket, amelyek rontják a hangminőséget.

Hogyan helyezzem el a hangszórókat a legjobb hangzás érdekében?

Ha lehetséges, helyezze az összes hangszórót azonos távolságra a hallgatási pozíciótól. A középső hangszóró legyen a televízió közelében. A visszaverődések elkerülése érdekében fedje le a kemény falakat hangelnyelő anyagokkal, például vastag függönyökkel. Tartsa távol a hangszórókat a lejátszótól a sípolás elkerülése érdekében.

Mi a teendő sípolás (Larsen-hatás) esetén?

A hangszórók rezgése sípolást okozhat. Távolítsa el a hangszórókat a lejátszótól vagy a tunertől. Ha mikrofont használ, ne irányítsa a hangszórók felé. Csökkentse a hangerőt, mielőtt bármilyen műveletet végez.

A hangszórók mágnesesen árnyékoltak?

Igen, a hangszórók mágnesesen árnyékoltak a televíziók szín torzulásának elkerülése érdekében. A helytelen telepítés azonban még mindig interferenciát okozhat. Tartsa be a televízió közelében történő telepítés óvintézkedéseit.

Mekkora a maximális támogatott teljesítmény?

A maximális tartós teljesítmény kapacitása 100 W. A túlzott bemeneti szint károsíthatja a hangszórókat. Kerülje a torz hangok magas hangerőn történő reprodukálását.

HASZNÁLATI ÚTMUTATÓ SXXD55 JVC

Elóvigyázatosság az elhelyezéskor

A hangsugárzókat ne helyeze egyenetlen felületre vagy rázkódasnak kitett helyre; maskulben eldolhetnek, kárt vagy sérulést okozva.

• Vegye szamításba a foldrengés vagy más fizikai rázkódás lehetösegét, amikor helyet keres a hangsugárzóknak, és azokat alaposan biztosítsa be.

A szekrenyt ovja meg a deformaciotol es az elszinezodestol, a hangsugarzokat ne helyeze oda, ahol kozvetlen Napsugarzasnak vagy nagy paratartalomnak van kiteve, es kerulje a legkondacionalohoz kozeli elhelyezest.
A hangsugarztol szarmazre gzges gerjedest okozhat. Helyezze a hangsugarzokat a lejatsztol oyan messze, amennyireCsak lehet.
A hangsugárzók magnesesen arnyekoltak, hogy TV-k szineit ne torzitsák el. Azonban, ha nem megfeleloen helyezi el, akkor szintorzulast okozhatnak. Figyeljen a kovetkezokre a hangsugárzók elhelyezésénél.

• Ha a TV keszülékhez köl ehlyezi a hangsugárzókat, akkor a hangsugárzók elhelyezese elott kapcsolja ki a TV-t vagy húzza ki a gezetekat a konnektorból.

Várjon legalább 30 percent, mielott a TV-tújra bekapcsolna. Nehány TV-re esetleg akkor is hatása lehet, ha a fentiek szerint jart el. Ha ilyet tapasztal, akkor vigye a hangsugárzókat távolabbra a TV-tól.

• A tunes vetelet is zajossa vagy sipolóva teheti a tunerhez kölzel helyezett hangsugárzó. Ebben az esetben, hagyjon nagyobb helyet a tuner és a hangsugárzó kozott, vagy használjon külso antennát, hogy a tuner vetele jobb legyen és mentes legyen a hangsugárzó okozta interferenciától.
• Ne tamaszkodjon a hangfalaknak, mert a hangfal eldolhet vagy megrongalóhat, és sérülest okozhat. Külön ügyeljen arra, hogy gyermek ne tamaszkodjanak a hangfalnak.

Elóvigyázatosság a mindennapi használatkor

A hangsugárzok megjelenésenek megörzese erdekében
Ha a szekrény vagy a kezelószervek elszennyezódnének, akkor puha, száraz ronggyal törölje le.
Ha nagyon koszos, akkor hasznaljon egy kis vizet vagy semleges hatasu tiszitoszert a rongyhoz, majd torolje at szaraz ronggyal.
A terhangzás javitasa erdekében

Ha a hangsugárzók szilard fal vagy üvegajtó stb. fele irányulnak, akkor ajanlatos hangelnyeló anyagokat felszerelni, peldául vastag fuggonyoket, hogy visszaveródéseket és az allóhullamokat elkerüle.

A hangsugárzók gond mentes használata érdekében

• Ne használja olyan hangerövel, hogy a hang eltorzuljon, mert ekkor a hangsugárzók károsodhatnak a belső hófejlódestól.
• Amikor a hangsugárzókat elmozdítja, ne húzza hangszóró kábeleket, maskulönben a hangsugárzók eldolhetnek kart vagy sérülést okozva.
• Amikor a szatellit hangsugárzót megfogja, akkor ne markolja a hangszóró (felső) részt, inkábba szatellit hangsugárzó láb (also) részet markolja meg.

A tartozekok ellenorzese

Ellenorizze, hogy rendelkezesre ally-e az osszes felsorolt tartozek.

A zárójelben találhato számok jelzik, hogy hány darabra van szükség az adott elementköl.

- Hangszórókábelek

6 m (3);

Elulso bal/jobb es kozepso hangszorokhoz

15 m (3);

Térhatásu bal/jobb és hatso
hangszórókhoz

Csavarok

(M5 x 12 mm) (5)

(M4 x 25 mm) (15)

• Alatetek

(5)

Ha a felsorolt tartozekok kozul hianyzik valamelyik (vagy tobb), kérjuk, forduljon azonnal a forgalmazóhoz.

Hangszóró és hangszórókábelek a hangminóseg javitásához

A DD (Direct Drive) technología javitja a hangelhelyezest és atviszi az erős hangokat.

Az OFC kabel

A hangszórkábelek fő erei oxigenmentes rézböl (OFC - Oxygen Free Copper) készültek. Az OFC kabel kivaló hangvisszaadásiminóseget teslhetove.

A hangszórókábelek csatlakoztatása

A kábelek csatlakoztatásakor ügyeljen a megfelelo polaritársa (⊕ es Θ), masképp a térhatás romlik.

Acsatlakoztatas utan ellenorizze, hogy a szabad erek teljesen be vannak-e gezetve a terminalba.

Más hangszórábelek használata

Tartsa szem elott a kovetkezoket:

Lehetoleg vastagabb kabelt vegyen, es minel rovidebben csatlakoztassa.
- A jobb és bal hangfalho zeyenló hosszúsagú kábelt használjon.
- Ne használjon hosszú hangszórókábeleket, mert ez ronthatja a hangminóseget.

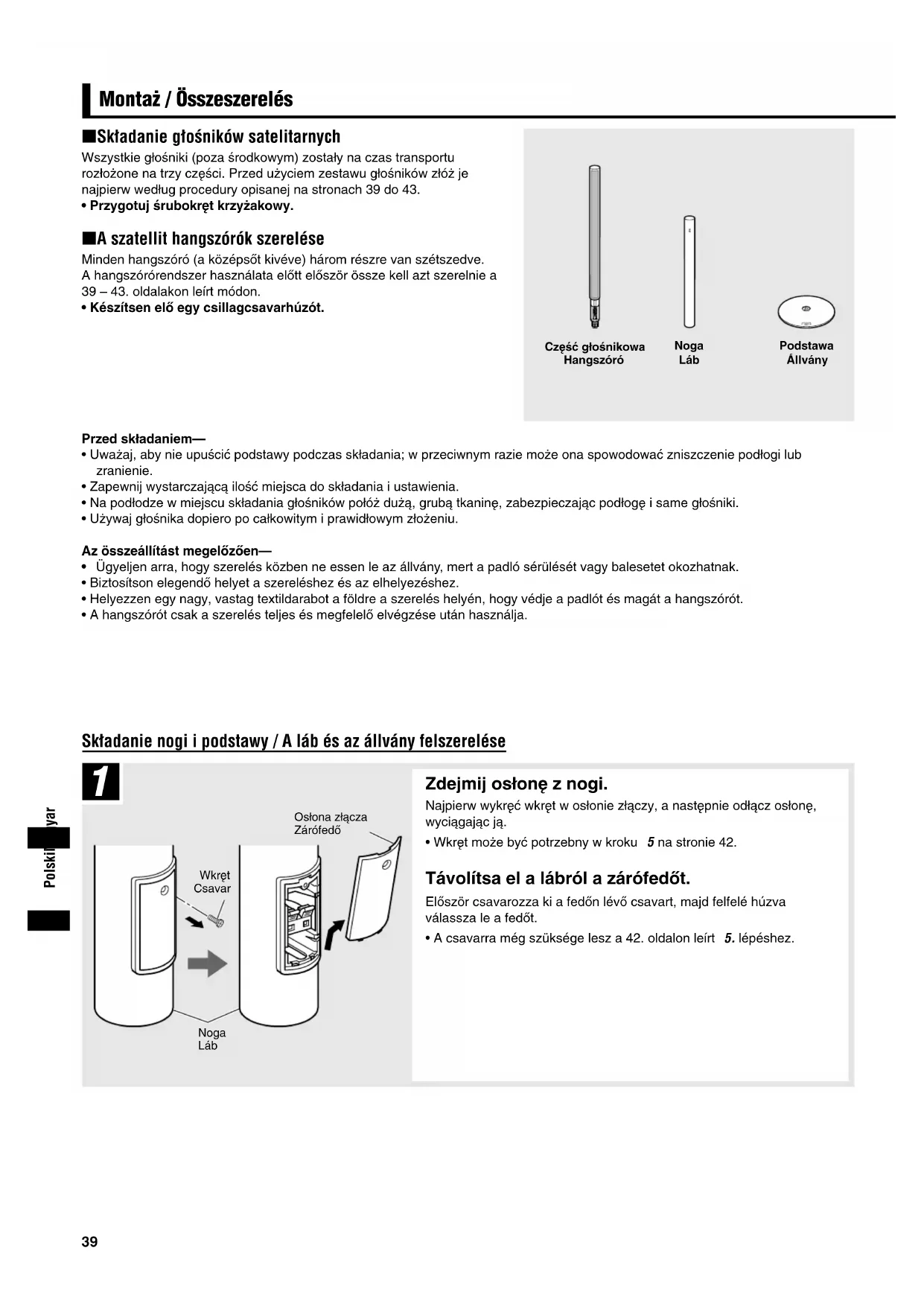

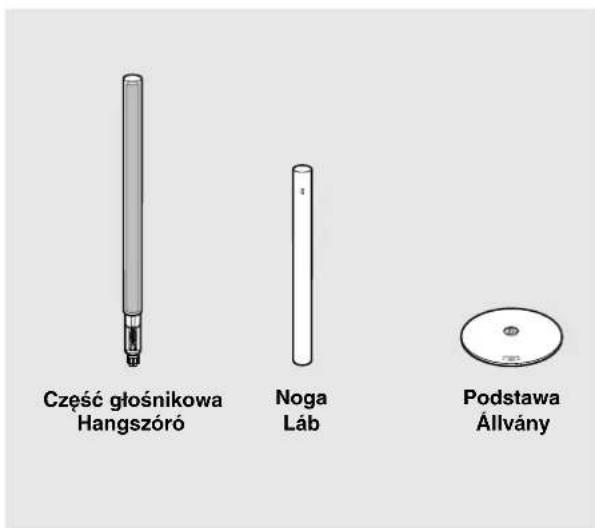

A szatellit hangszórók szerelése

Minden hangszóró (a kozépsǒt kíve) harom részre van szétzedve.
A hangszórendszer használata elóSZör össze kell azt szerelnie a 39-43. oldalakon leirmodon.
Keszitsen el o egy csillagcsavarhuzot.

Przed skladaniem—

Az osszeallitast megelozoen

• Ügyeljen arra, hogy szereles kozben ne essen le az allvany, mert a padlo serulését vagy balesetet okozhatnak.
• Biztositson elegendō helyet a szereleshez és az elhelyezéshez.
• Helyezzen egy nagy, vastag textildarabot a földre a szereles helyén, hogy védje a padlót és magat a hangszörét.
• A hangszórótscakaszerelés teljeses megfeleloelvgzeseutanhasznalja.

Skadanie nogi podstawy / A lab és az allvány felszerelése

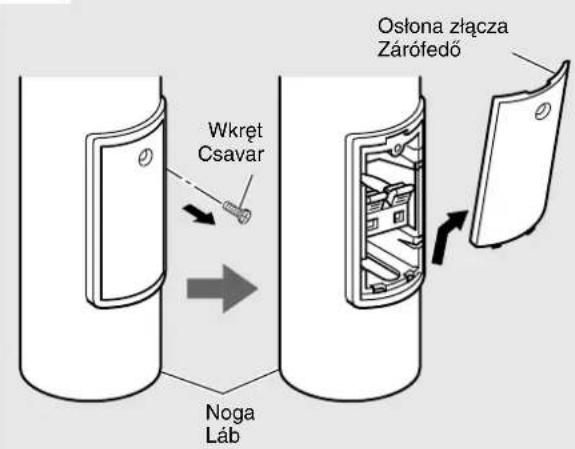

Távolítsa el a lábról a zárófedót.

Eloszorcsavarozzaki fedon levocsvart,majdfellef huzva valassza le a fedot.

Acsavarra meg szuksege lesz a 42. oldalon leirt 5.lepeshez.

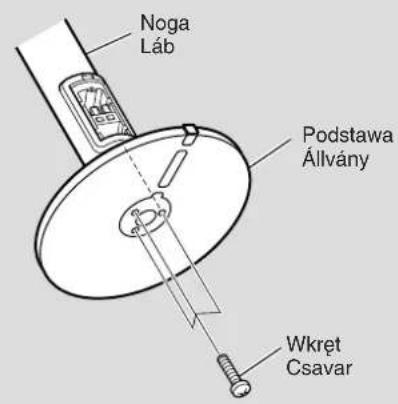

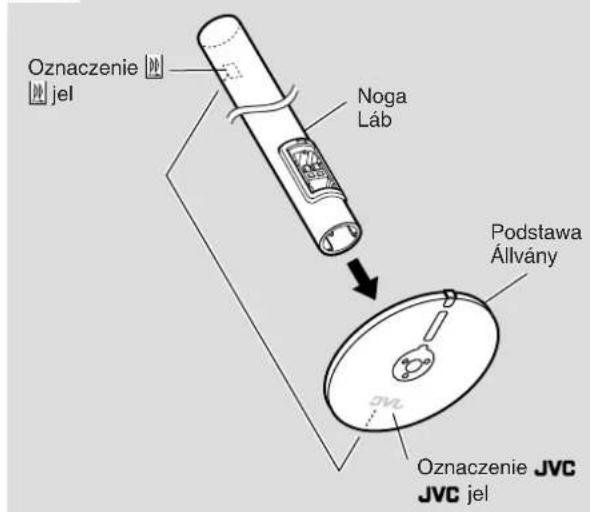

Csatlakoztassa a lábat az állványhoz.

• Forgassa el a labat vagy az allvanyt uyg, hogy a labon levo es az allvanyon levo JVC jel egy iranyba nezzen.
  A labcsavarhelyeit igazitsa az allvanyon levocsvavarhelyekhez.

Rögzítse a lábat az állványhoz az egyik csavarral (hosszú: M4 x 25 mm).

Acsavarokatnehuzma meg egyenkent teljesen. Eloszor helyezbea zosszescsavart,majd egyenletesen huzma meg oket.

PRZYPOMNIENIE | Emlékeztető

Zalecane jest podlozenia pod nog poduszki.
- Šruby moznałatwo dokrecić,ukladajac nogopeziomno.

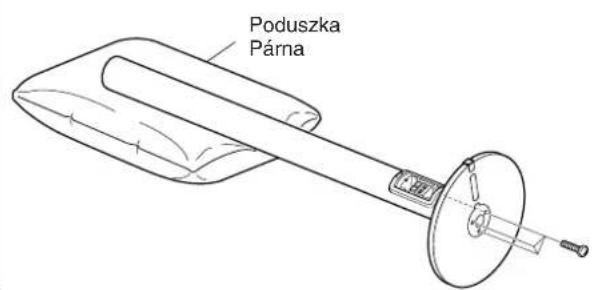

A lab ala tanacsos egy parnat helyezni.
Acsavarokat konnyen meghuzhatja a lab vizszintes elhelyezesel.

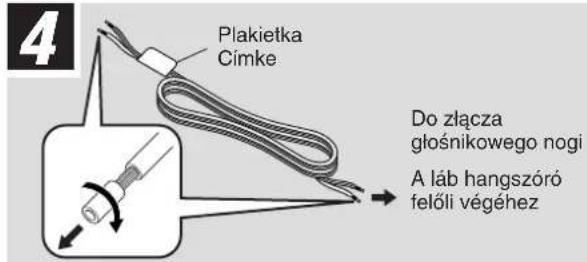

A hangszórkábelt csatlakoztassa a láb hangszó-ro-kivezetéséhez.

• Az elulso hangszórkhoz használya a 6 méteres hangszórkábeleket, a hatsokhoz pedig a 15 méteres kábeleket.
  A kábelek vegére erositet cédulán lathatja, hogy azok mely hangszóróhoz tartoznak. Minden esetben a kabel nem-cédulás vegét illessze a hangszóróba.
  A csatlakoztatas elott tekerje le, majd tavolitsa el a hangszorokabelek vegen talhato szigetel'anyagot.

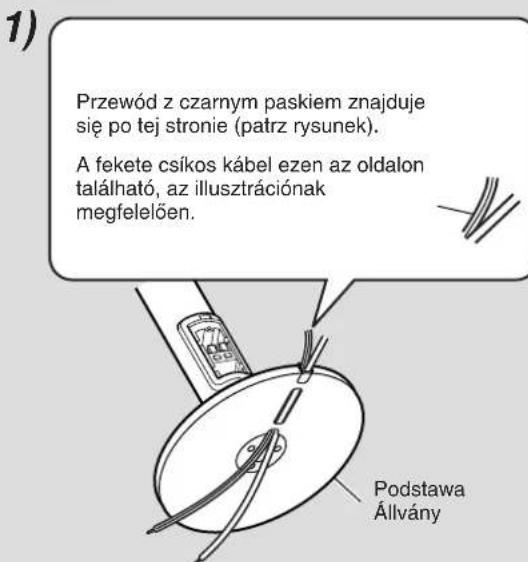

1)A hangszórókábelt helyezze az allvány besejébe az ábra szerint.
A kábelt húzza ki az allvány kozepéból körülbelül 50 centiméternyire.
2) Helyezze a kabel végel a labba, majd az abra szerint huzza ki azokat.

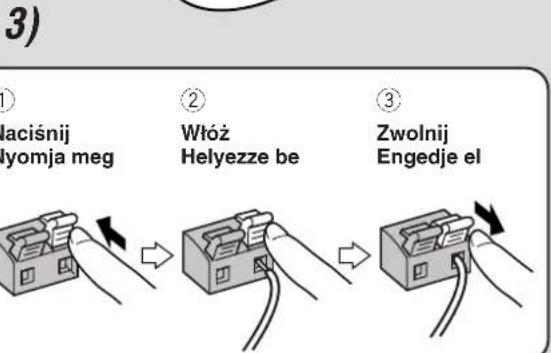

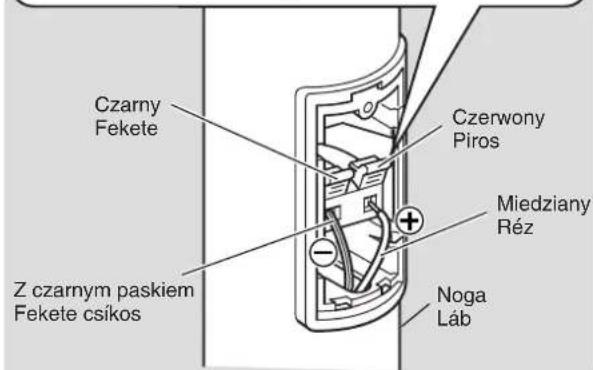

3)Helyezze a kabelt a labon beluli hangszoró-kivezetésbe.

Zafoz oslon na nogc.

A zárófedǒt szerelje fel a lábra.

A kábeleket nyomaj teljesen a labba. Ezután rogzítse a zarofedót az 1. lésben eltávolitott csavarral.

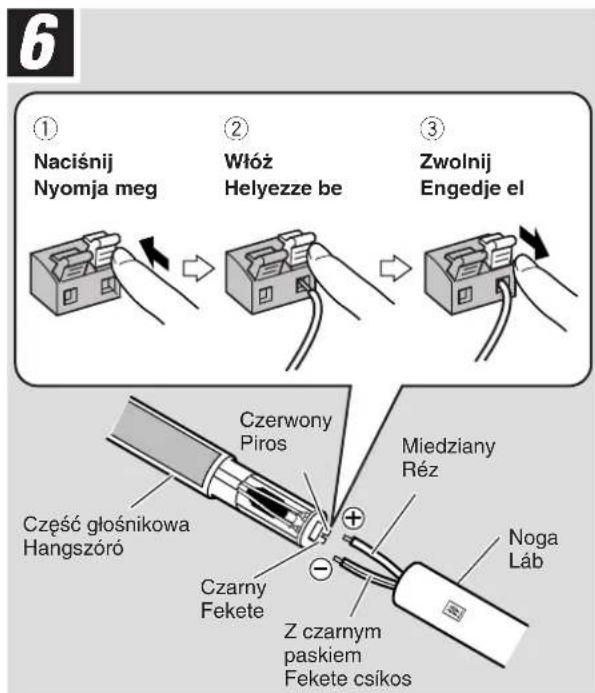

Sktadanie nogi i czeci gtošnikowej / A lab és a hangszórgéség összeszerelése

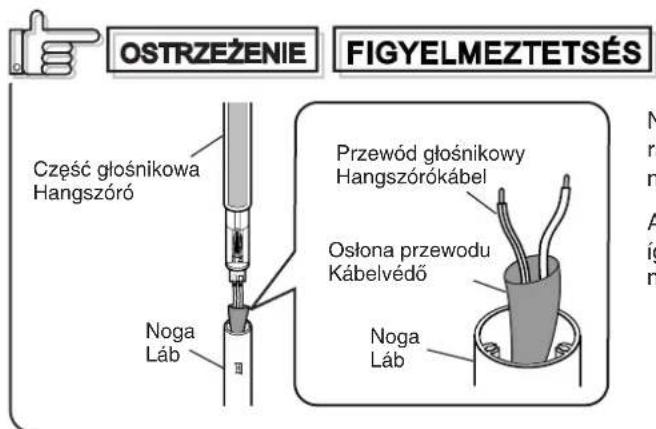

Helyezze a kabelt a labon beluli hangszórkivezetésbe.

A kabelvedot ne huzza ki es ne tavolitsa el, mert a kabel igy leszakadhat a kivezetesrol, vagy a hangszoró megserulhet.

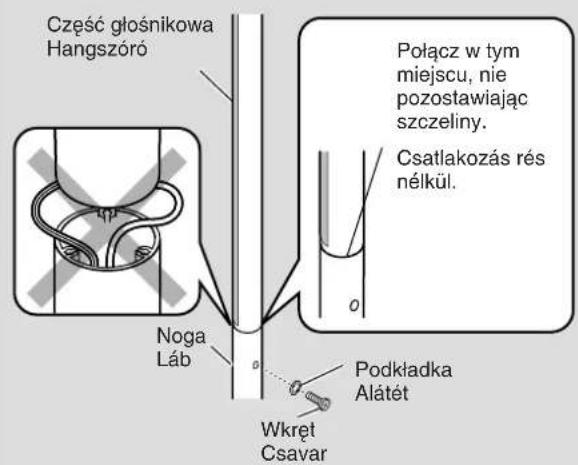

Szerelje össze a hangszörót és a lábat.

A hangszorót helyezze a lábhoz, majd az egyik csavarral és alatétel rögzítse (rovid: M5 x 12 mm).

A hangszóró felszerelése elott a kábeleket nyomja teljesen a lábba.

Az eljarast ismetelje meg az 1. Iepestol a tobbi szatellit hangszoró eseten.

Abyrozzyc/Szetszerelés:

Az osszeszerelés forditottja:

1) A hangszoró távolítse el a lábról.
2) A labat tavolitsa el az allvanyrol.

A kozepso hangszoró csatlakoztatása

A kozepso hangszorocsatlakoztatasahoz hasznalja az elulso hangszorokn alkalmazott kabelt (6 m; "CENTER" felirattal).
A csatlakoztatas elott tekerje le, majd tavolitsa el a hangszorokabelek vegen talalhato szigetelaoanyagot.

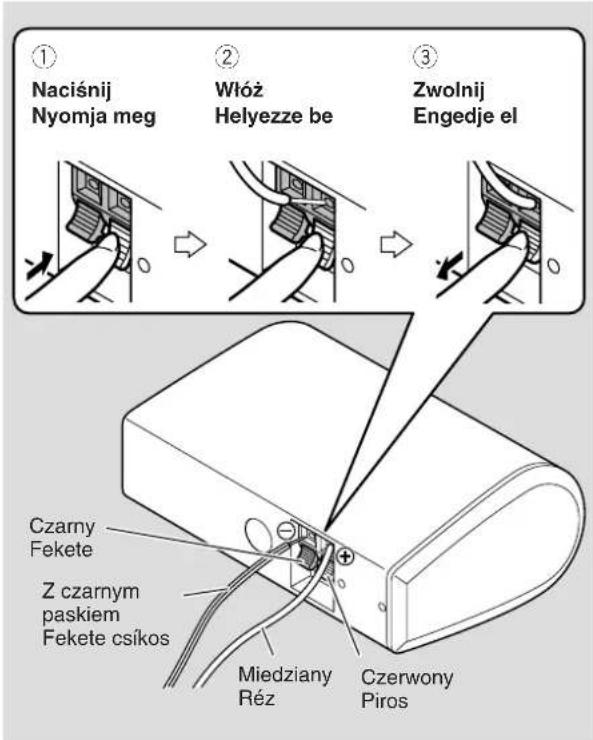

Csatlakoztassa a kábelt a hangszóró-kivezetésbe.

Ahangszórók csatlakoztatása az erosítöhöz

Csatlakoztatás elott

• Kapcsolja ki az erositot, mielott csatlakoztatna a hangsugarzó rendszert; maskulonben a hangsugárzok megserulhetnek.
• Minden hangsugárzó impedanciája 6 Ω. Mielottc satalkoztatná azokat, ellenorizze az erositjenek a hangszoró impedancia tartományát. Ha ennek a hangsugárzónak az impedanciája kivul esik az erositón felttuntettt hangszóró impedancia tartományon, akkor ezt a rendszert nem catalkoztathatja az erositohoz.

• Az SX-XD55 maximalis an 100 W teljesitményt kepes atvinni. A tulzottan nagy bemenet abnormalis zajt, esetleg karosodast okoz.
  Gondoskodjon arrol, hogy a hangero le legyen kapcsolva, mielott elvegezn a kozvetkez mveleteket, hogy elkerulje a nem kivanatos zajokat:

• Más egységek be- és kikapcsolásakor,
  -Az erositoukodtetesekor,
  -Az FM rádio hangolásakor,
  A szalag gyors-elletekercselesekor,
  -Folyamatos nagy frekvenciás oszceilácio vagy magas hangú elektronikus hangok visszaadásakor.

• Amikor mikrofont hasznal, ne iranyitsa azt a hangsugarzofelé, illetve ne hasznalja a hangsugarzok kozeluben, maskulonben a kialakulo gerjedes kurosithatja a hangsugarzokat.
  Mielott kazettat cserelne, mindig kapcsolja ki a lemezjatszt, maskulonben a kattinto zaj krosithatja a hangsugarzokat.

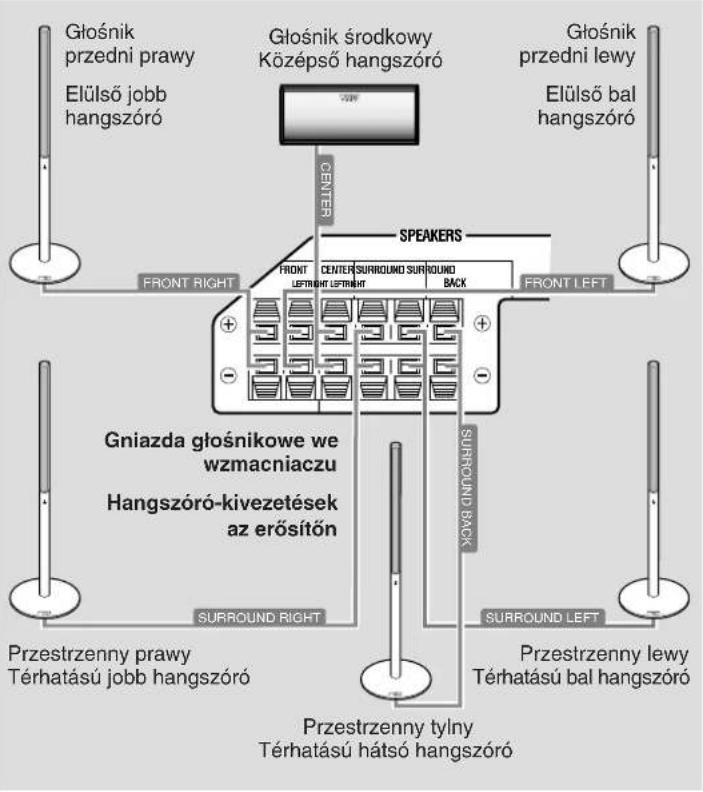

Azerositohoz csatlakoztatas altalanos modja

A bal oldali abran lathato modon csatlakoztassa a hangszorokat az erositohz a kabelek segitségével.

• A kábelek csatlakoztatásakor ügyeljen a megfelelo polaritásra (⊕ és).

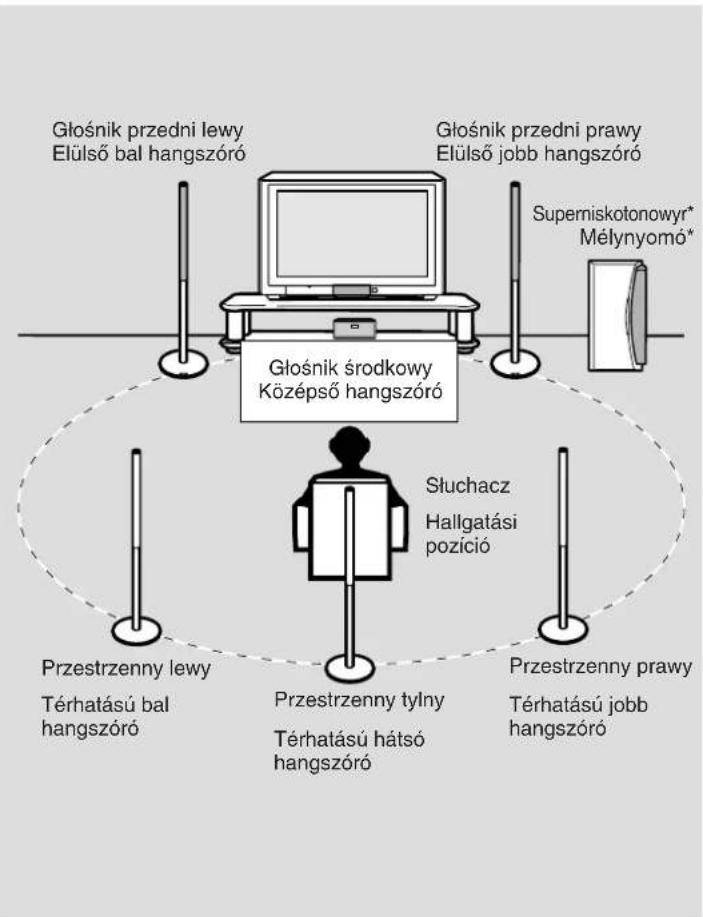

Ahangszórók altalános elrendezese

Lehetoleg minded hangszorot helyezzen a hallgatasi pozioti tol egyenlo tavolsagba.

• A kozépsö hangszóró táltában a televizio kozelébe érdemes helyezni.
  Ha a kozepso hangszorot a televiziora helyezi, ugyeljen arra, hogy a felulet egenylentes es stabil legyen.
• Javasolt mélynyomó: JVC SP-DWF10. Ez a kombinácio a lehető legjobb minõsegü terhatásu hangokat biztositja.

SX-XD55F (glosnik satelitarny)

Wymiary : 282 mm (szerokosć) × 1 108 mm

SX-XD55F (szatellithangszóró)

Keszülk tipusa : Egyutas (mély) reflex hangszóró

(magnes ányékolással)

Hangsugárzo: Direct drive (9,5cm× 1cm)× 2

Frekvenciatartomány : 130 Hz - 20 000 Hz

Bemeneti impedancia: 6 Ω

Teljesitmény:100W

Hangnyomásszint:80 dB/W·m

Méret : 282 mm (szelesség) × 1 108 mm

(magassag) × 282 mm (mélység)

Suly : 3,0 kg darab

Keszülk tipusa : Egyutas (mély) reflex hangszóró

(magnes ányékolással)

Hangsugarzo : 5,5 cm kup × 2

Frekvenciartomány:80Hz-20000Hz

Bemeneti impedancia: 6 Ω

Teljesitmény:100W

Hangnyomásszint : 79 dB/W·m

Méret : 200 mm (szelesség) × 78 mm

(magassag) × 120 mm (melység)

Suly:0,85 kg
