HASZNÁLATI ÚTMUTATÓ Fast 30 Elettrobar

NOHASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 1 / 14. oldal

4.7.1 Ürítőszivattyú nélküli gépek ...................................................................... 8

4.7.2 Ürítési ciklussal rendelkező gépek (*opcionális) ....................................... 8

8. FEJEZET ÁRTALMATLANÍTÁS ........................................................................................... 12 9. FEJEZET KÖRNYEZET ......................................................................................................... 13 A gyártó a törvényeknek megfelelően fenntartja a jelen dokumentum tulajdonjogát, és megtiltja, hogy előzetes írásos engedélye nélkül sokszorosítsák és közzétegyék. A gyártó fenntartja magának a jogot, hogy előzetes értesítés nélkül módosításokat végezzen a szükségesnek tartott javítások érdekében. 442470 MD REV02 26-10-2020 U HUHASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 2 / 14. oldal

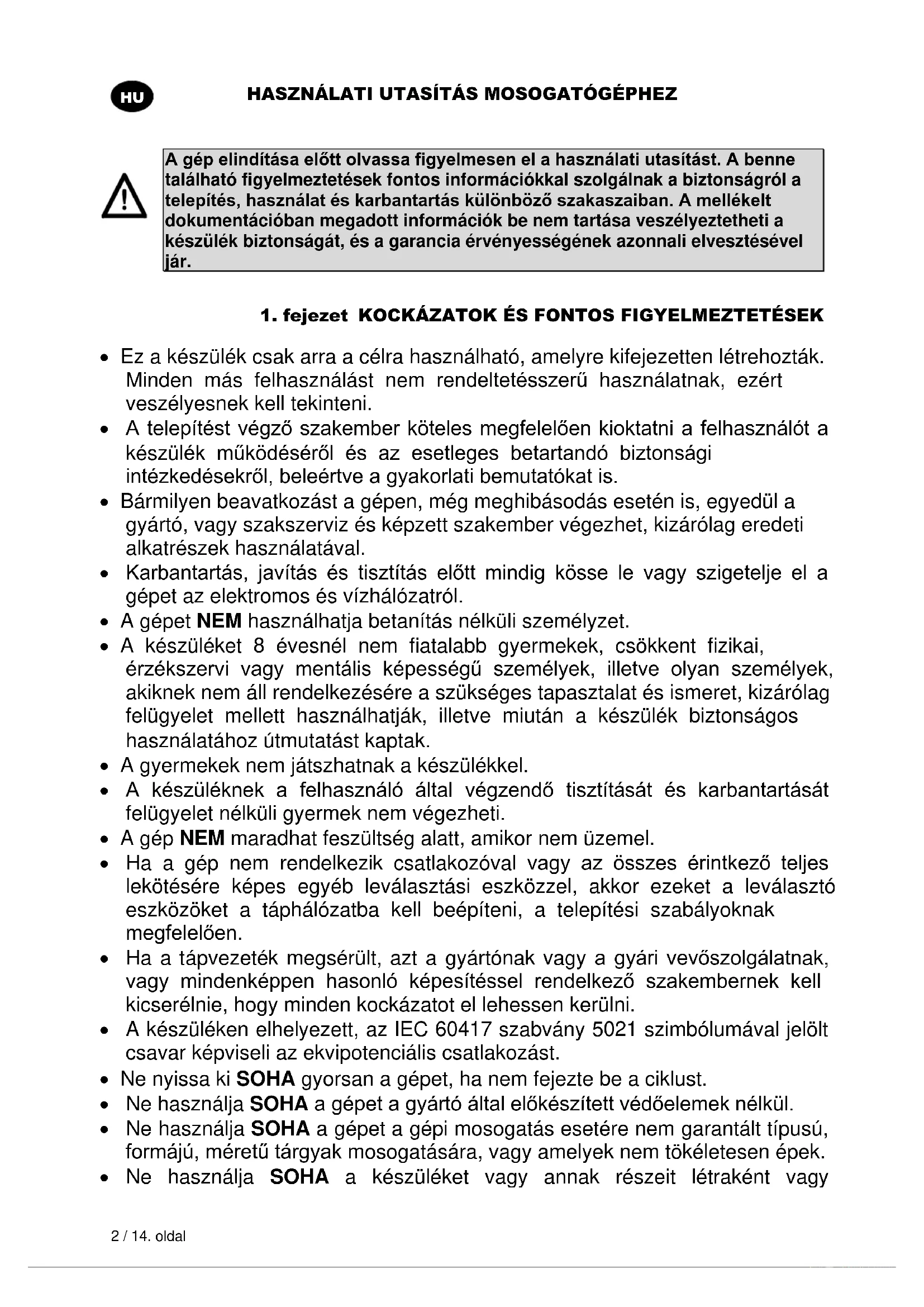

A gép elindítása előtt olvassa figyelmesen el a használati utasítást. A benne található figyelmeztetések fontos információkkal szolgálnak a biztonságról a telepítés, használat és karbantartás különböző szakaszaiban. A mellékelt dokumentációban megadott információk be nem tartása veszélyeztetheti a készülék biztonságát, és a garancia érvényességének azonnali elvesztésével jár.

1. fejezet KOCKÁZATOK ÉS FONTOS FIGYELMEZTETÉSEK

• Ez a készülék csak arra a célra használható, amelyre kifejezetten létrehozták. Minden más felhasználást nem rendeltetésszerű használatnak, ezért veszélyesnek kell tekinteni.

• A telepítést végző szakember köteles megfelelően kioktatni a felhasználót a készülék működéséről és az esetleges betartandó biztonsági intézkedésekről, beleértve a gyakorlati bemutatókat is.

• Bármilyen beavatkozást a gépen, még meghibásodás esetén is, egyedül a gyártó, vagy szakszerviz és képzett szakember végezhet, kizárólag eredeti alkatrészek használatával.

• Karbantartás, javítás és tisztítás előtt mindig kösse le vagy szigetelje el a gépet az elektromos és vízhálózatról.

• A gépet NEM használhatja betanítás nélküli személyzet.

• A készüléket 8 évesnél nem fiatalabb gyermekek, csökkent fizikai, érzékszervi vagy mentális képességű személyek, illetve olyan személyek, akiknek nem áll rendelkezésére a szükséges tapasztalat és ismeret, kizárólag felügyelet mellett használhatják, illetve miután a készülék biztonságos használatához útmutatást kaptak.

• A gyermekek nem játszhatnak a készülékkel.

• A készüléknek a felhasználó által végzendő tisztítását és karbantartását felügyelet nélküli gyermek nem végezheti.

• A gép NEM maradhat feszültség alatt, amikor nem üzemel.

• Ha a gép nem rendelkezik csatlakozóval vagy az összes érintkező teljes lekötésére képes egyéb leválasztási eszközzel, akkor ezeket a leválasztó eszközöket a táphálózatba kell beépíteni, a telepítési szabályoknak megfelelően.

• Ha a tápvezeték megsérült, azt a gyártónak vagy a gyári vevőszolgálatnak, vagy mindenképpen hasonló képesítéssel rendelkező szakembernek kell kicserélnie, hogy minden kockázatot el lehessen kerülni.

• A készüléken elhelyezett, az IEC 60417 szabvány 5021 szimbólumával jelölt csavar képviseli az ekvipotenciális csatlakozást.

• Ne nyissa ki SOHA gyorsan a gépet, ha nem fejezte be a ciklust.

• Ne használja SOHA a gépet a gyártó által előkészített védőelemek nélkül.

• Ne használja SOHA a gépet a gépi mosogatás esetére nem garantált típusú, formájú, méretű tárgyak mosogatására, vagy amelyek nem tökéletesen épek.

• Ne használja SOHA a készüléket vagy annak részeit létraként vagyHASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 3 / 14. oldal

személyek, tárgyak vagy állatok támaszaként.

• Ne terhelje túl SOHA az elülső betöltésű gépek nyitott ajtaját, amit csak az edényekkel teli kosár megtartására méreteztek.

• Ne nyúljon SOHA bele puszta kézzel a mosogatószeres oldatokba.

• Ne fordítsa fel SOHA a gépet a telepítés után.

• Ha rendellenes működést vagy folyadékszivárgást észlel, kösse le azonnal az elektromos áramot, és zárja el a vízellátást.

• Ne helyezze a mosogatógépet 50 °C feletti hőforrások közelébe.

• Ne hagyja SOHA a mosogatógépet légköri hatásoknak kitéve (eső, nap stb.)

• A mosogatógépet nem szabad megfelelő védelmet nélkülöző külső környezetbe telepíteni.

• Soha ne kapcsoljon be mosogatási programot a túlfolyó nélkül, ha van.

• Soha ne közelítsen mágneses tárgyakat a géphez.

• Ne használja a gép felső részét rakodópolcnak.

• A telepítést végző szakember kötelessége a jó hatásfokú földelés ellenőrzése.

• A bevizsgálás végén a telepítő szakember köteles írásos nyilatkozatot kiadni a helyes telepítésről és bevizsgálásról, minden előírásnak és szabálynak megfelelően.

• NE módosítsa az elhelyezést vagy a gépet alkotó elemeket, az ilyen műveletek ronthatják a gép biztonságát.

• Hangnyomási szint az EN ISO 4871 szerint o LpA Max = 55 db Kpa=2,5 db beépített változatoknál o LpA Max = 65 db Kpa=2,5 db kalapos változatoknál o LpA Max = 76 db Kpa=1,5 db mosogatógép változatoknál

• Legmagasabb betáplálási vízhőmérséklet: 50 °C

• Legnagyobb betáplálási víznyomás: 4 bar (400 kPa)

• Állandó jellegű vízhálózati csatlakoztatásra előirányzott készülék.

• A készüléket nem szabad vízsugárral vagy gőzzel tisztítani.

• Legnagyobb ürítési magasság o A földtől túlfolyóval szerelt változatoknál o Legnagyobb magasság 1 m ürítőszivattyúval szerelt változatoknál

1.1 Normál üzemi körülmények

Környezeti hőmérséklet : 40 °C max /4 °C min (közép 30 °C) Magasság : legfeljebb 2000 méter Relatív páratartalom : Max 30% 40 °C mellett / max 90% 20 °C mellettHASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 4 / 14. oldal

2. fejezet BEVEZETÉS

Figyelmeztetés: Őrizze gondosan a teljes dokumentációt a készülék mellett; adja át a használatra kijelölt szakembereknek és kezelőknek, és időtálló módon őrizze, biztonságos elhelyezéssel, esetleges másolatokkal a gyakori tanulmányozáshoz A kezelőnek el kell olvasnia, megértenie és elsajátítania a jelen utasítást a gépen végzett bármilyen művelet elindítása előtt. A készülék kizárólag professzionális közösségi edénymosogatásra szolgál, tehát a telepítés, a használat és a karbantartás minden esetben képzett szakember feladata, a gyártó utasításainak betartásával. Jótállás: A gyártó nem vállal semmilyen felelősséget és garanciát az adott utasítások be nem tartásából, vagy a gép nem megfelelő használatából keletkező tárgyi vagy személyi károk esetén. A mellékelt dokumentációban megadott információk be nem tartása veszélyeztetheti a készülék biztonságát, és a garancia érvényességének azonnali elvesztésével jár. A nem felhatalmazott szakember által végzett telepítések és javítások, vagy nem eredeti alkatrészek használata azonnali garanciavesztéssel jár. Tárolás: Szállítás és lerakás: -10 °C és 55 °C között, legfeljebb 70 °C fokos csúcsértékkel (legfeljebb 24 órán keresztül)

3. fejezet TELEPÍTÉS

A helyes telepítés meghatározó a gép jó működéséhez. A gép telepítéshez szükséges egyes adatok a gép jobb oldalán elhelyezett adattáblán találhatók, és másolatban a jelen utasítás borítóján.

A telepítést kizárólag minősített és felhatalmazott szakemberek végezhetik.

Ellenőrizze a csomagolás épségét, írja fel a szállítólevélre az esetleg észlelt sérüléseket. A csomagolás eltávolítása után bizonyosodjon meg a készülék épségéről; ha a gép sérült, értesítse azonnal a viszonteladót fax vagy tértivevényes ajánlott levél útján, és értesítse a szállítást végző szállítmányozót. Ha a sérülések olyanok, amelyek a gép biztonságát veszélyeztetik, ne telepítse és/vagy használja a gépet egy minősített szakember beavatkozásáig.

A csomagolási elemek (műanyag zacskók, habosított polisztirol, szegek stb. ...) ne maradjanak gyermekek és háziállatok számára elérhető helyen, mert jelentős veszélyforrást jelentenek.

• Ellenőrizze, hogy a telepítési területen ne legyenek találhatók, vagy megfelelően védettek legyenek az olyan tárgyak és anyagok, amelyeket a gépből működés közben kilépő vízgőz károsíthat.

• A mosogatógép elhelyezése előtt készítse elő a helyiségben az elektromos tápellátás, a vízvétel és a lefolyás berendezéseit.

• Abban az esetben, ha a beépített gépet egyik oldalon fal mellé helyezik, maradjon legalább 10 mm távolság a gép falai és a közeli felületek között.

• A padlózat vagy a beépítés úgy legyen méretezve, hogy vegye tekintetbe a mosogatógép összsúlyát.

• A stabilitás biztosítása érdekében telepítse és szintezze a gépet a négy lábára helyezve.HASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 5 / 14. oldal

• Ez a készülék csak rögzített csatlakozásra alkalmas, az egyéb telepítési megoldásokat a gyártóval kell egyeztetni és jóváhagyatni.

• Távolítsa el a védőfóliát a felületről a mosogatógép használatának megkezdése előtt.

3.3 Elektromos csatlakozás

• A gép adattábláján jelzett teljesítménynek megfelelően méretezett vagy kalibrált olyan omnipoláris főkapcsolót kell alkalmazni, amely megszakítja az összes érintkezőt, beleértve a nullát is, a nyitott érintkezők közötti távolság legalább 3 mm legyen, és amely biztonsági magnetotermikus kioldással vagy biztosítékokkal rendelkezik.

• A főkapcsolót az elektromos hálózaton, a telepítéshez közel kell elhelyezni, és esetenként kizárólag egy készüléket szolgálhat ki.

• Az elektromos hálózat feszültségének és frekvenciájának az adattáblán jelzett értékeknek megfelelőnek kell lennie.

• Hatékony földelőrendszert kell alkalmazni, a hatályos balesetvédelmi jogszabályoknak megfelelően, a gépkezelő és a készülék biztonsága érdekében.

• A jelen készülék megfelel az EN/IEC 61000-3-11 tanúsítványnak, ha a rendszerellenállás Z sys egyenlő vagy kisebb, mint Z max a felhasználó tápellátási rendszere és a nyilvános rendszer közötti érintkezési ponton. A telepítést végző szakember vagy a készülék felhasználója a felelős annak ellenőrzésére, hogy a készülék kizárólag olyan tápfeszültséghez csatlakozzon, ahol a rendszerellenállás Z sys egyenlő vagy kisebb, mint Z max

max Mosogatógép 0,21 Ω Lenyitható tető 0,24 Ω Beépített 0,41 Ω

• A kizárólag H07RN-F típusú tápkábel a következő áramerősségre méretezett vezetékkel, 60 °C mellett, mobil szolgálatnál:

• Háromfázisú gép o -5x2,5 mm^2 20 A-ig o -5x4 mm^2 30 A-ig o -5x6 mm^2 38 A-ig o -5x10 mm^2 54 A-ig

• Egyfázisú gép o -3x1,5 mm^2 16 A-ig o -3x2,5 mm^2 25 A-ig

• Nem szabad húzásnak vagy összenyomásnak kitenni a normál működés vagy a normál karbantartás során.

• A készüléket ezenfelül egy ekvipotenciális rendszerhez is csatlakoztatni kell, amelynek a csatlakoztatása az IEC 60417 5021 szimbólummal jelzett csavar segítségével történik.

• Az ekvipotenciális vezeték legalább 10 mm² keresztmetszetű legyen.

• Tartsa be a kapcsolási rajzon jelzett polaritásokat.

• További információkért tanulmányozza a kapcsolási rajzot.

Tilos többszörös dugaszolóaljzat, adapter, nem megfelelő típusú és keresztmetszetű vezeték, illetve a hatályos üzemtechnikai szabványoknak meg nem felelő hosszabbítós csatlakozások használata.HASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 6 / 14. oldal

3.4 Hidraulikus bekötés

A készüléket egy hajlékony cső segítségével kell csatlakoztatni a vízhálózathoz. A vízhálózat és a készülék elektromos szelepe között egy elzáró szelepet kell elhelyezni. Az elzáró szelepnek a készülékhez közel kell lennie.

• A víz tápellátásának, hőmérsékletének és nyomásának meg kell felelnie a gép műszaki jellemzőinek adattábláján jelzett értékeknek.

• Bizonyosodjon meg arról, hogy a táphozam ne legyen 20 l/perc értéknél alacsonyabb.

• Ha a víz keménysége nagyobb, mint 14 °f (8 °dH), akkor ajánlott a gépet belső lágyítóval használni. Ha a víz keménysége nagyobb, mint 35 °f (19,5 °dH), akkor szereljen be egy külső lágyítót az elektromos szelep elé.

• Lágyítóval nem rendelkező gépeknél; ha a víz keménysége nagyobb, mint 14 °f (8 °dH), akkor szereljen be egy külső lágyítót az elektromos szelep elé.

• Nagy vezetőképességű, nagyon magas ásványmaradvány-koncentráció esetén a vízben ajánlott egy ioncserélő berendezés telepítése.

• A sótalan vízzel vagy egyébként magas nátrium-klorid koncentrációjú vízzel történő használatra szánt gépeket egyedileg kell megrendelni, mivel a felépítésükhöz egyedi anyagok szükségesek.

• Ne használjon ioncserélt vizet rézvisszanyerő telepes hővisszanyerő rendszerrel rendelkező gépeknél. Ilyen esetekben rendelje a gépet rozsdamentes telepes változatban.

3.5 Csatlakoztatás a lefolyó rendszerhez

• A lefolyórendszert a géppel együtt szállított leeresztőcső szállítási kapacitásának megfelelő méretű szabad szifonos víznyelővel kell kialakítani. A csőnek mindenfajta húzás, szorítás, hajlítás, lapítás, nyomás vagy kényszerítés nélkül kell elérnie a víznyelőt.

• A medence ürítése gravitációval megy végbe, tehát a lefolyónak alacsonyabb szinten kell lennie, mint a gépalap.

Ürítő szivattyúval (opcionálisan elérhető)

• Amennyiben a lefolyó nem lenne a gép alapjánál alacsonyabb szinten, akkor használható az ürítő szivattyúval rendelkező változat (opcionálisan elérhető).

• Ebben az esetben a lefolyó legnagyobb magassága 1 m lehet.

• Mindig ellenőrizze, hogy a lefolyó megfelelően működjön, és hogy ne legyen eltömődve.

• Minden egyéb megoldást előzetesen a gyártóval kell egyeztetni és jóváhagyatni.

3.6 Fényesítő- és tisztítószer

• A fényesítő és tisztítószer adagolása a gépbe gyárilag szerelt adagoló segítségével történik, ha van a modellnél.

• Az adagolást a vízkeménység lapján a telepítő szakember állapítja meg, aki gondoskodik az adagolók kalibrálásáról is.

• A kalibrálás végrehajtása előtt töltse fel az adagolók tápcsöveit a megfelelő termékkel.

• A kalibrálás a megfelelő szabályozócsavarok segítségével történik, vagy közvetlenül a vezérlőpanelen, ha van.

• A folyadékok szintje a tartályban legyen megfelelően magas a felszíváshoz; nem szabad soha ürítésig leereszteni, sem pedig korrozív vagy nem tiszta anyagokkal feltölteni. SOHA ne használjon KLÓR vagy HIPOKLORIT alapú mosogatószereket. Mindig ajánlott egy automatikus mosogatószer-adagoló beszerelése.HASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 7 / 14. oldal

4. fejezet A GÉP HASZNÁLATA

4.1 Jelmagyarázat és szimbólumok

Hivatkozással az 1. ábrára

A nyomógombok és a ledek elhelyezkedése a géptípus szerint változhat

• Kapcsolja be az elektromos főkapcsolót, nyissa ki a külső vízcsapot.

• A két kis vonal a KIJELZŐN (7) a feszültség meglétét jelzi.

• Ellenőrizze a túlfolyó meglétét.

• Nyomja meg az ON/OFF (1) gombot.

• A víz betöltése és melegítése automatikusan indul, a két LED (5 és 6) felváltva villog, és a KIJELZŐ (7) mutatja a bojler hőmérsékletét.

• Amikor a két LED (5 és 6) állandó fénnyel tovább világít, akkor a gép elérte a mosás elkezdéséhez szükséges optimális körülményeket.

4.3 Kosár előkészítés

Hivatkozással a 3. ábrára, a gép megfelelő működéséhez tartsa be a következő szabályokat:

• Használjon megfelelő kosarat, töltse fel túlterhelés nélkül, és az edények egymásra helyezése nélkül.

• Végezze mindig el az edények előzetes letakarítását, ne tegyen be edényeket száraz vagy szilárd lerakódásokkal.

• Az üres tárolóedényeket lefelé fordítva helyezze a kosárba.

• A tányérokat és hasonlókat a megfelelő döntött kosárba helyezze, felfelé álló belső felülettel.

• A megfelelő kosárba helyezze a vegyes evőeszközöket, a nyelükkel lefelé.

• Ne helyezzen ezüst és rozsdamentes acél evőeszközöket ugyanabba az evőeszköztartó kosárba, mert az ezüst barnulását és az acél valószínű rozsdásodását okozhatja.

• Mossa el az edényeket közvetlenül használat után, a szennyeződés megkeményedésének és rögzülésének elkerülésére.

• Csak ép és gépi mosogatásra alkalmas edényeket használjon.

4.4 Választás és ciklusindítás

4.4.1 Beépített mosogatógép

• Jelölje ki az edények típusának megfelelő mosogatási ciklust az ÁLLAPOTVÁLASZTÓ (2) és PROGRAMVÁLASZTÓ (3) gombok segítségével, a nyomógombok kombinációja lehetővé teszi a kívánt ciklus kijelölését, a 2. ábra jelölése szerint.

• A program elindításához nyomja meg a START (4) gombot, a MOSÁS (5) LED villogni kezd, és a KIJELZŐ a mosási hőmérsékletet mutatja, azután az ÖBLÍTÉS (6) LED kezd villogni, és a KIJELZŐ az öblítési hőmérsékletet mutatja. (1. ábra).

• A ciklus befejezése után a MOSÁS (5) és ÖBLÍTÉS (6) LED egyidejűleg villog néhány másodpercig.

• Az edények gyors szárításához a ciklus végén azonnal húzza ki a kosarat.

• A mosogatási ciklus előrehozott befejezéséhez tartsa nyomva néhány másodpercig a START (4) gombot.HASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 8 / 14. oldal

4.4.2 Kalapos mosogatógép

• Jelölje ki az edények típusának megfelelő mosási ciklust az ÁLLAPOTVÁLASZTÓ (2) és PROGRAMVÁLASZTÓ (3) gombok segítségével, a nyomógombok kombinációja lehetővé teszi a kívánt ciklus kijelölését, a 2. ábra jelölése szerint.

• Nyomja meg a START (4) gombot az automatikus indítás aktiválásához, a MOSÁS (5) LED villogni kezd, és a KIJELZŐ a mosási hőmérsékletet mutatja, azután az ÖBLÍTÉS (6) LED kezd villogni, és a KIJELZŐ az öblítés hőmérsékletét mutatja. (1. ábra).

• A ciklus befejezése után a MOSÁS (5) és ÖBLÍTÉS (6) LED egyidejűleg villog néhány másodpercig.

• A következő ciklusok egyszerűen a nyitható tető bezárásával aktiválódnak.

• Az edények gyors szárításához a ciklus végén azonnal húzza ki a kosarat.

• A mosogatási ciklus előrehozott befejezéséhez tartsa nyomva néhány másodpercig a START (4) gombot.

4.6 Beépített szűrő eltávolítás

• Állítsa a mosó és öblítő karokat az ajtó peremére merőleges helyzetbe (4. ábra).

• A fogantyúját megfogva emelje fel mindegyik félszűrőt.

4.7.1 Ürítőszivattyú nélküli gépek

• Kapcsolja ki a gépet.

• Ha van, távolítsa el a beépített szűrőt (4. A ábra).

• Felfelé húzva húzza ki a túlfolyót (5. B ábra),

• Várja meg, hogy a medence teljesen üres legyen.

• Ha szükséges, húzza ki a medenceszűrőt, és végezze el a tisztítását (5. C ábra).

4.7.2 Ürítési ciklussal rendelkező gépek (*opcionális)

• Kapcsolja ki a gépet az ON/OFF (1) gomb megnyomásával.

• Ha van, távolítsa el a beépített szűrőt (4. A ábra).

• Ha van, felfelé húzva húzza ki a túlfolyót (5. B ábra), nincs túlfolyó a részleges töltésű változatoknál.

• Zárja vissza az ajtót.

• Jelölje ki az ürítési ciklust az ÁLLAPOTVÁLASZTÓ (2) gomb segítségével.

• Nyomja 2 másodpercig a START (4) gombot néhány másodpercig az ürítési ciklus aktiválásához.

• Az ürítési ciklust a dr felirat mutatja a KIJELZŐN (7).

• A gép végrehajt egy ürítési ciklust, és a végén kikapcsol.

• Ha szükséges, húzza ki a medenceszűrőt, és végezze el a tisztítását (5. C ábra).HASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 9 / 14. oldal

4.8 Gyantaregenerálás (*opcionális)

Belső lágyítóval rendelkező gépeknél rendszeresen el kell végezni egy regenerálási ciklust a lágyító megfelelő működésének visszaállításához. Egyik regenerálás és a következő között a ciklusok számát a telepítési terület vízkeménysége alapján kell meghatározni, a következő táblázat szerint:

Járjon el a következő módon (6. ábra):

• Kapcsolja ki a gépet

• Ürítse ki és tisztítsa meg.

• A beépített szűrő eltávolítása után nyissa ki a sótartályt a medencében.

• Öntsön be 250 ÷ 300 g sót a regeneráláshoz (konyhasó, adalékok nélkül, 1 vagy 2 mm átmérős szemcsékben).

• Zárja le erősen a tartályt.

• Bizonyosodjon meg arról, hogy eltávolította a túlfolyót.

• Jelölje ki a regenerálási ciklust az ÁLLAPOTVÁLASZTÓ (2) gomb segítségével.

• A ciklus elkezdéséhez kikapcsolt gépnél tartsa nyomva néhány másodpercig a START (4) gombot.

• A ciklus elindulását a REGENERÁLÁS (8) Led aktiválása mutatja.

• A regenerálási ciklus időtartama körülbelül 20 perc.

• A ciklus befejezése után a gép kikapcsol. MEGJEGYZÉS Ne kapcsolja ki a gépet a regenerálási ciklus folyamata közben

4.9 Megjeleníthető üzenetek listája

• A nap végén mindig ürítse ki a gépet a „Gép ürítése” bekezdésben leírtaknak megfelelően.

• A főkapcsoló segítségével szüntesse meg az elektromos tápellátást, és zárja el a külső vízcsapot.

• Végezze el a normál karbantartást, és tisztítsa meg a gépet a „Karbantartás” fejezetben leírtaknak megfelelően.

• Ha lehetséges, hagyja kissé nyitva a mosogatógépet, hogy elkerülhető legyen a rossz szagok kialakulása benne.HASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 10 / 14. oldal

5. fejezet KARBANTARTÁS

5.1 Általános szabályok

Bármilyen karbantartási művelet végrehajtása előtt engedje le teljesen a vizet, szüntesse meg az áramellátást. És zárja el a külső vízszelepet. Ne használjon nyomás alatt álló vízsugarat, mert az kárt okozhat az elektromos rendszerben. Csak akkor mossa le a külső felületeket, amikor hidegek, kifejezetten acél karbantartására szolgáló anyagokkal. Esetleges jégkialakulási lehetőségnél engedje le a vizet a bojlerből és a mosószivattyúból.

A gép hatékonyságának biztosítása érdekében rendszeresen el kell végezni a következőkben jelzett karbantartási műveleteket. Javasolt a rendszeres fertőtlenítő kezelés a kereskedelemben kapható, nem korrozív megfelelő anyagokkal.

5.3 Szűrőegység tisztítása

A nap végén hajtsa végre az eljárást, vagy amikor szennyeződéslerakódások észlelhetők a szűrőkön;

1. Vegye ki és tisztítsa meg a kosarakat.

2. Ürítse ki a medencét a „Gép kiürítése” bekezdésben feltüntetett utasítások betartásával.

3. Vegye ki és tisztítsa gondosan meg a mosogatógép összes szűrőjét.

4. Tisztítsa meg az acélmedencét, ne használjon súroló anyagokat vagy tárgyakat.

5. A felsorolt műveletek végén gondosan helyezzen vissza minden részt.

5.4 Karok tisztítása

A mosogató- és öblítőkarok könnyen eltávolíthatók, hogy lehetővé tegyék a fúvókák rendszeres tisztítását és az esetleges eltömődések és/vagy lerakódások megelőzését. Járjon el a következőknek megfelelően:

• A megfelelő rögzítőgyűrű kicsavarásával vagy a gyorscsatlakozó kioldásával, ha van, távolítsa el a karokat.

• Mosson le minden részt folyóvízsugár alatt, tisztítsa meg alaposan a fúvókákat szükség szerint egy fogpiszkáló vagy kis hegyes szerszámok segítségével.

• Tisztítsa meg gépen belüli karforgató csapokat és a mosó- és öblítővíz kimeneti területét.

• Helyezze vissza a karokat, és ellenőrizze azok szabad forgását.HASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 11 / 14. oldal

6. fejezet ÖNDIAGNOSZTIKA

A gép egy olyan öndiagnosztikai rendszerrel rendelkezik, amely egy sor működési rendellenességet képes észlelni és jelezni. Rendellenesség Leírás és lehetséges megoldások

Nem történt öblítés. Az edények öblítése nem ment megfelelően végbe. Ellenőrizze az öblítőfúvókák megfelelő tisztaságát.

Nincs vízleeresztés. A vízleeresztés nem ment végbe, vagy rendellenes módon történt. Ellenőrizze, hogy az ürítőcső ne legyen meghajlítva vagy összenyomva, és hogy a szifon vagy a szűrők ne legyenek eltömődve. Túlfolyóval rendelkező gépeknél távolítsa azt el az ürítési ciklus elindítása előtt.

Öblítési hőmérséklet visszaállítási rendellenesség. A bojler hőmérsékletének visszaállítása nem ment végbe a mosási ciklus közben meghatározott időkorlátokon belül. Kapcsolja ki és kapcsolja be újra a gépet, és hajtson végre egy új ciklust. SAFE

Vízfeltöltési rendellenesség a medencénél. Ellenőrizze, hogy a vízrendszer csatlakozásai megfelelőek legyenek, hogy ki legyen nyitva a vízellátás csapja. Ahol van, ellenőrizze a túlfolyó meglétét. Kapcsolja ki és kapcsolja be újra a gépet, és hajtson végre egy új feltöltést.

Medencehőmérő rendellenessége. (Nyitott szonda) A gép nem észleli a medence-hőmérséklet értékét. Kapcsolja ki és be a gépet.

Medence hőmérő rendellenesség. (Rövidzárlatos szonda) A gép nem észleli a medence hőmérséklet értékét. Kapcsolja ki és be a gépet.

Bojlerhőmérő rendellenessége. (Nyitott szonda) A gép nem észleli a bojlerhőmérséklet értékét. Kapcsolja ki és be a gépet.

Bojler hőmérő rendellenesség. (Rövidzárlatos szonda) A gép nem észleli a bojler hőmérséklet értékét. Kapcsolja ki és be a gépet.

Bojlerfeltöltési időtúllépés: nem ment végbe a bojler feltöltése. Nem lehet végrehajtani az öblítést. Ellenőrizze, hogy a víz tápellátás csapja nyitva legyen. Kapcsolja ki és kapcsolja be, és hajtson végre egy új ciklust.

Elégtelen öblítés: az öblítés nem a megfelelő mennyiségben ment végbe. Ellenőrizze az öblítőfúvókák megfelelő tisztaságát. A hiba nem blokkolja a gépet.

Medence hőmérséklet-visszaállítási rendellenessége: A medence hőmérsékletének visszaállítása nem ment végbe a mosási ciklus közben meghatározott időkorlátokon belül. Kapcsolja ki és kapcsolja be újra a gépet, és hajtson végre egy új ciklust. SAFE

Elektromechanikai biztonsági elem: beavatkoztak a bojler vagy a medence biztonsági termosztátjai, vagy beavatkozott a medence biztonsági nyomáskapcsolója. SAFE

Szintbiztonsági elem: Nem megfelelő medencevízszint. FIGYELEM! A gép kikapcsolása és azt követő bekapcsolása "nullázza" a jelzést, ha a megadott utasítások végrehajtása után a probléma újra megjelenik, forduljon a hivatalos Műszaki vevőszolgálathoz.HASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 12 / 14. oldal

7. fejezet BESZABÁLYOZÁSOK ÉS BEÁLLÍTÁSOK

A következő beállításokat csak képzett szakember végezheti el. A lentebb felsorolt paraméterek a telepítés helyén vagy azt követően, a beállítások menübe lépve a következő módon állíthatók be:

• Bekapcsolt és nyitott ajtajú gépnél.

• Tartsa nyomva a START (4) gombot 5 másodpercig, a KIJELZŐN (7) megjelenik a bojler hőmérséklete.

• Azt követően a START (4) gomb ismétlődő megnyomásával lehet módosítani a jelzett értéket.

• A kívánt érték kijelölése után tartsa nyomva a START (4) gombot a megerősítéshez és a következő paraméterre lépéshez.

• A paraméterek az alábbiakban feltüntetett táblázatban jelzett sorrendben jelennek meg.

Tank Temperature A medence hőmérsékletének szabályozása. A módosítás csak az aktuálisan választott programnál jelenik meg.

Boiler Temperature A boiler hőmérsékletének szabályozása. A módosítás csak az aktuálisan választott programnál jelenik meg.

Dosage Detergent Mosogatószer-adagolási idő.

Dosage Rinse Aid Fényesítőszer-adagolási idő. A paraméterek listája a gép típusának függvényében változhat.

8. fejezet ÁRTALMATLANÍTÁS

A gépeinknél nincsenek olyan anyagok, amelyek különös ártalmatlanítási eljárásokat igényelnek. (Az Európai Unió országaiban, és azokban alkalmazható, ahol szelektív rendszerű hulladékgyűjtés folyik.) A terméken vagy a dokumentációban feltüntetett márka azt jelzi, hogy a terméket nem szabad a háztartási hulladékokkal együtt feldolgozni az életciklusa végén. A nem megfelelő hulladékfeldolgozás által okozott környezeti vagy egészségkárosodás elkerülése érdekében a felhasználónak külön kell választania ezt a terméket a többi hulladéktól, és felelősségteljesen újra kell hasznosítania az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében. A vállalati felhasználóknak ajánlott, hogy lépjenek kapcsolatba a szállítójukkal, és ellenőrizzék a vásárlási szerződés meghatározásait és feltételeit. Ezt a terméket nem szabad az egyéb kereskedelmi hulladékokkal együtt feldolgozni.

Szimbó- lumok Tárgy Anyag

Újrahasznosítható közvetlenül

Karton csomagolás PAP

Műanyag részek PP, PP+FV Kompozit anyagok

Motorok Szerelt részek

Elektromos részek Elektronikus részek

Gumirészek EPDMHASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 13 / 14. oldal

9. fejezet KÖRNYEZET

KÖRNYEZETET VÉDŐ HASZNÁLAT

A mosogatógép tudatos használata hozzájárulhat a környezeti hatás mérsékléséhez, a mindennapi használat során a következő kis óvintézkedések betartásával: Csak betelt kosarakkal mosogasson. Kapcsolja ki a mosogatógépet, ha nem használja. Tartsa zárva a gépet standby üzemmódban. A szennyezettség fokának megfelelő programokat használjon. Gázmelegítés esetén meleg vízzel táplálja a gépet. Bizonyosodjon meg arról, hogy a lefolyók megfelelő csatornarendszerbe vezessenek. Ne lépje túl az ajánlott mosogatószer-adagokat. A gyártó fenntartja magának a jogot, hogy előzetes értesítés nélkül elektromos, műszaki és esztétikai változtatásokat hajtson végre ezen a mosogatógépen, és/vagy az alkatrészeit cserélje, ha ezt megfelelőnek ítéli, hogy mindig megbízható, hosszú élettartamú, fejlett technológiájú terméket kínálhasson.HASZNÁLATI UTASÍTÁS MOSOGATÓGÉPHEZ 14 / 14. oldal
