BRUKSANVISNING Fast 30 Elettrobar

1. Fjern og rengør kurvene.

Elektriske dele Elektroniske dele

Regenerering av hartser

Regenerering av hartser

5.3 Rengöring av filterenheten

Emballage av kartong PAP

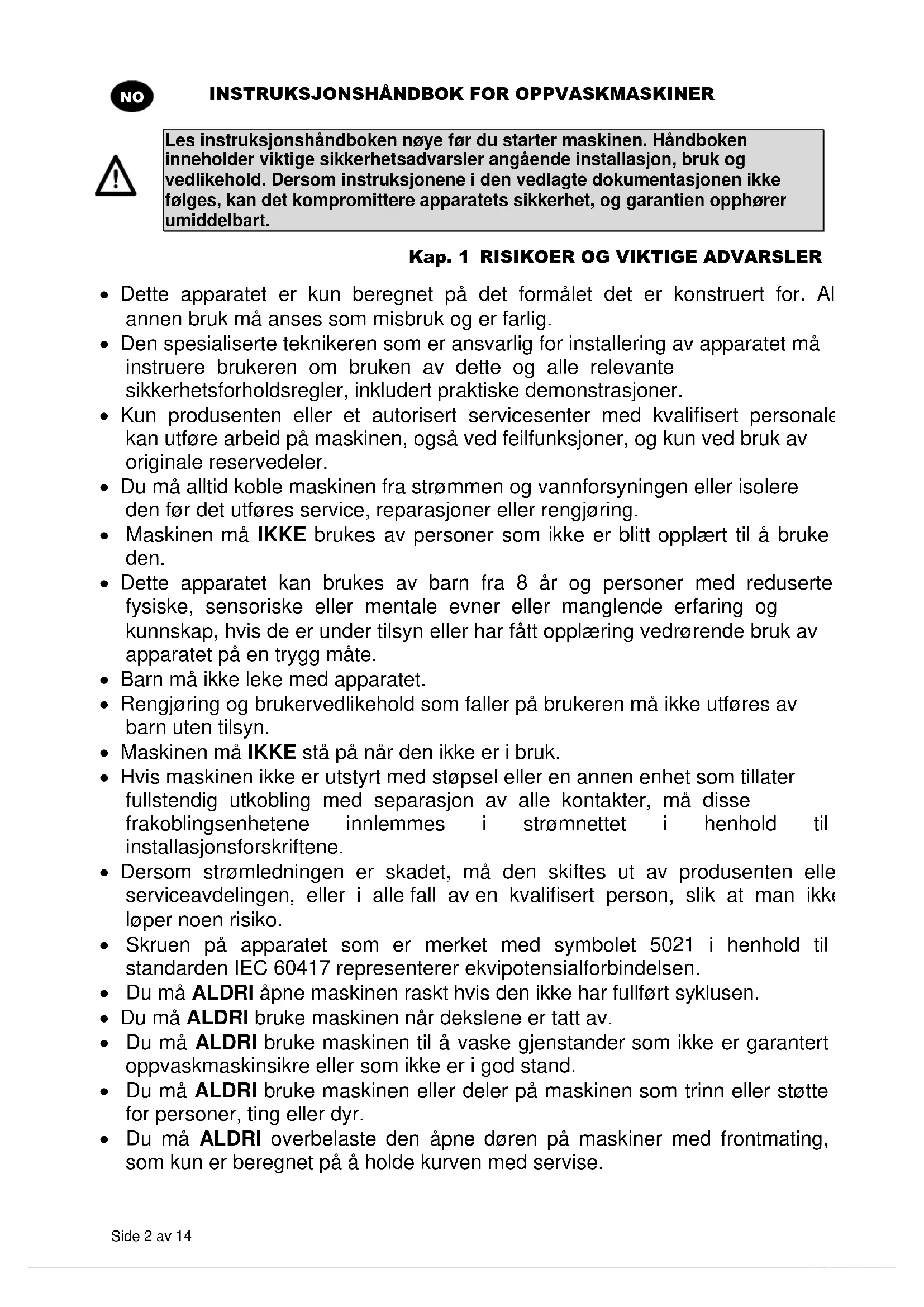

Les instruksjonshåndboken nøye før du starter maskinen. Håndboken inneholder viktige sikkerhetsadvarsler angående installasjon, bruk og vedlikehold. Dersom instruksjonene i den vedlagte dokumentasjonen ikke følges, kan det kompromittere apparatets sikkerhet, og garantien opphører umiddelbart. Kap. 1 RISIKOER OG VIKTIGE ADVARSLER Dette apparatet er kun beregnet på det formålet det er konstruert for. All annen bruk må anses som misbruk og er farlig. Den spesialiserte teknikeren som er ansvarlig for installering av apparatet må instruere brukeren om bruken av dette og alle relevante sikkerhetsforholdsregler, inkludert praktiske demonstrasjoner. Kun produsenten eller et autorisert servicesenter med kvalifisert personale kan utføre arbeid på maskinen, også ved feilfunksjoner, og kun ved bruk av originale reservedeler. Du må alltid koble maskinen fra strømmen og vannforsyningen eller isolere den før det utføres service, reparasjoner eller rengjøring. Maskinen må IKKE brukes av personer som ikke er blitt opplært til å bruke den. Dette apparatet kan brukes av barn fra 8 år og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, hvis de er under tilsyn eller har fått opplæring vedrørende bruk av apparatet på en trygg måte. Barn må ikke leke med apparatet. Rengjøring og brukervedlikehold som faller på brukeren må ikke utføres av barn uten tilsyn. Maskinen må IKKE stå på når den ikke er i bruk. Hvis maskinen ikke er utstyrt med støpsel eller en annen enhet som tillater fullstendig utkobling med separasjon av alle kontakter, må disse frakoblingsenhetene innlemmes i strømnettet i henhold til installasjonsforskriftene. Dersom strømledningen er skadet, må den skiftes ut av produsenten eller serviceavdelingen, eller i alle fall av en kvalifisert person, slik at man ikke løper noen risiko. Skruen på apparatet som er merket med symbolet 5021 i henhold til standarden IEC 60417 representerer ekvipotensialforbindelsen. Du må ALDRI åpne maskinen raskt hvis den ikke har fullført syklusen. Du må ALDRI bruke maskinen når dekslene er tatt av. Du må ALDRI bruke maskinen til å vaske gjenstander som ikke er garantert oppvaskmaskinsikre eller som ikke er i god stand. Du må ALDRI bruke maskinen eller deler på maskinen som trinn eller støtte for personer, ting eller dyr. Du må ALDRI overbelaste den åpne døren på maskiner med frontmating, som kun er beregnet på å holde kurven med servise.INSTRUKSJONSHÅNDBOK FOR OPPVASKMASKINER Side 3 av 14

Du må ALDRI sette bare hender ned i vaskeløsningen. Du må ALDRI tippe maskinen over etter at den er installert. Hvis du oppdager feilfunksjoner eller lekkasjer, må du umiddelbart koble fra strømmen og stenge vannkranen. Ikke installer oppvaskmaskinen i nærheten av varmekilder på over 50°C. Du må ALDRI la oppvaskmaskinen bli utsatt for vær og vind (regn, direkte sollys osv.) Oppvaskmaskinen må ikke installeres utendørs uten skikkelig beskyttelse. Du må aldri starte et vaskeprogram uten overløpet i tanken (avhengig av modell). Ikke plasser magnetiske gjenstander i nærheten av maskinen. Ikke bruk toppen av maskinen som bord eller støtteunderlag. Installatøren er ansvarlig for å kontrollere at jordingssystemet fungerer som det skal. Etter testing må installatøren utstede en skriftlig erklæring der han/hun oppgir at maskinen er blitt installert og testet i henhold til gjeldende bestemmelser og god praksis. Du må IKKE endre plasseringen av eller tukle med maskinens komponenter. Dette kan kompromittere maskinens sikkerhet. Lydtrykknivå i henhold til EN ISO 4871 o Maks. LpA = 55 db Kpa=2,5 db for underbenk-versjoner o Maks. LpA = 65 db Kpa=2,5 db for hette-versjoner o Maks. LpA = 76 db Kpa=1,5 db for utstyrsvasker-versjoner Maks. temperatur på tilførselsvann: 50°C Maks. trykk på tilførselsvann: 4 bar (400 kPa) Apparatet er beregnet på permanent tilkobling til vannettet Apparatet må ikke rengjøres med dampapparater eller vannspylere. Maksimal tømmehøyde o På gulvet på versjonene med overløp o Maks. høyde 1 m på versjonene med avløpspumpe

1.1 Normale bruksforhold

Kap. 2 FORORD Advarsler: Oppbevar all dokumentasjon i nærheten av apparatet slik at den er tilgjengelig for teknikere og operatører som bruker det. Hold den i god stand på en sikkert sted sammen med ekstra kopier slik at det alltid er én tilgjengelig Operatøren må lese, forstå og gjøre seg kjent med innholdet i denne håndboken før han/hun utfører arbeid på eller bruker maskinen. Apparatet er kun beregnet på profesjonell bruk for store oppvaskoppgaver og må kun installeres, brukes og vedlikeholdes av kvalifiserte personer i henhold til produsentens instruksjoner. Garanti: Produsenten er ikke ansvarlig for materielle skader eller personskader som skyldes at instruksjonene ikke følges eller feil bruk av maskinen Dersom instruksjonene i den vedlagte dokumentasjonen ikke følges, kan det kompromittere apparatets sikkerhet, og garantien opphører umiddelbart Installasjon og reparasjon utført av ikke-autoriserte teknikere og bruk av ikke-originale reservedeler fører til at garantien opphører umiddelbart. Lagring: Transport og lagring: mellom 10 °C og 55 °C med toppunkter på inntil 70 °C (i maks. 24 timer) Kap. 3 INSTALLASJON Riktig installasjon er en forutsetning for at apparatet skal kunne fungere som det skal. Enkelte opplysninger som kreves ved installasjon av maskinen er oppgitt på typeplaten på høyre side av maskinen, og en kopi er vedlagt på omslagssiden av denne håndboken.

Emballasjen (plastposer, ekspandert polystyren, spiker osv. ) kan være farlig og må ikke etterlates innen rekkevidden for barn eller kjæledyr.

Kontroller om det er gjenstander eller materialer på installasjonsområdet som kan ta skade av dampen som kommer ut av maskinen under drift. Hvis dette er tilfelle, må du sørge for at de blir beskyttet på en passende måte. Før oppvaskmaskinen settes på plass, må du sette opp tilkoblingene til strøm, vann og avløp. På innebygde maskiner med enkeltvegger må det være minst 10 mm mellom maskinpanelene og sideliggende overflater. Gulvet eller innbyggingsenheten må kunne tåle vekten av oppvaskmaskinen Vatre opp maskinen ved hjelp av de fire føttene for å sikre at det står støtt. Apparatet er kun beregnet på fast installasjon; alle andre metoder må avtales med og godkjennes av produsenten. Fjern beskyttelsesfilmen fra de utvendige panelene før du bruker oppvaskmaskinen.INSTRUKSJONSHÅNDBOK FOR OPPVASKMASKINER Side 5 av 14

Strømforsyningen må utstyres med en flerpolet kretsbryter (hovedstrømbryter) for å kutte alle kontakter inkludert nøytral, med en kontaktåpning på minst 3 mm og termosikring eller sikringer. Den må stilles inn etter eller tilpasses effekten som er oppgitt på maskinens navneplate. Hovedstrømbryteren må kobles til strømledningen i nærheten av installasjonen og kan kun kobles til én maskin av gangen. Hovedspenning og frekvens må svare til opplysningene på navneplaten. Installasjonen må inkludere et jordingssystem som er i samsvar med gjeldende bestemmelser om elektrisk sikkerhet, for å beskytte brukeren og selve apparatet Dette apparatet er i samsvar med EN/IEC 61000-3-11 forutsatt at impedansen til systemet Z sys

Ikke bruk multikontakter, adaptere, ledninger med utilstrekkelig tverrsnitt eller type eller skjøteledninger som ikke er i samsvar med gjeldende bestemmelser for elektriske installasjoner.INSTRUKSJONSHÅNDBOK FOR OPPVASKMASKINER Side 6 av 14

Apparatet må kobles til vannforsyningen med en slange. En stengeventil (kran) må installeres mellom vannforsyningen og apparatets elektroventil. Kranen må være i nærheten av apparatet. Vannforsyning, temperatur og trykk må tilsvare det som er angitt på maskinens typeplate. Kontroller at vannkapasiteten ikke er under 20 l/min Dersom vannhardheten er høyere enn 14 °f (8 °dH), anbefaler vi at du bruker maskinen med et innvendig bløtgjøringsanlegg. Dersom vannhardheten er høyere enn 35 °f (19,5 °dH), installer et utvendig bløtgjøringsanlegg oppstrøms for elektroventilen På maskiner uten bløtgjøringsanlegg: Dersom vannhardheten er høyere enn 14 °f (8 °dH), installer et utvendig bløtgjøringsanlegg oppstrøms for elektroventilen. Dersom vannet inneholder store restkonsentrasjoner av mineraler med høy ledningsevne, anbefaler vi å installere et demineraliseringsanlegg. Maskinene som skal brukes med avsaltet vann, eller vann med et høyt innhold av natriumklorid, må spesialbestilles da de konstrueres med spesialmaterialer Ikke bruk demineralisert vann i maskinene med varmegjenvinning og gjenvunnede batterier av kobber. I disse tilfellene må du be om versjonen med batterier som har rør i rustfritt stål.

3.5 Kobling til avløpet

Avløpet må bestå av en åpen vannlås med en størrelse som er proporsjonal med kapasiteten til avløpsslangen som følger med maskinen. Slangen må nå fram til sumpen uten å strekkes, klemmes, brettes, presses eller ved bruk av enhver form for kraft. Tanken tømmes etter tyngdekraftprinsippet, så avløpet må være plassert lavere enn maskinens underside.

Med avløpspumpe (tilgjengelig på forespørsel) Dersom avløpet ikke står lavere enn maskinens underside, kan du bruke utgaven med avløpspumpe (tilgjengelig på forespørsel). I dette tilfellet må avløpshøyden være på maks. 1 m. Kontroller at avløpet fungerer som det skal og at det ikke er tilstoppet. Alle andre løsninger må avtales med og godkjennes av produsenten.

LED for REGENERERING Plasseringen av knapper og LED kan variere avhengig av maskintypen

4.2 Slå oppvaskmaskinen på

Slå på hovedstrømbryteren og åpne den utvendige vannkranen. De to strekene på DISPLAYET (7) viser at maskinen står under spenning. Kontroller at overløpet er tilstede. Trykk på PÅ/AV-knappen (1). Fylling og oppvarming av vann starter automatisk. LED-ene (5 og 6) blinker vekselvis og DISPLAYET (7) angir temperaturen i boileren. Når LED-ene (5 og 6) lyser fast, er optimale forhold for å begynne vasken oppnådd.

For riktig bruk av maskinen anbefales det å følge disse reglene, se Fig.3: Bruk en passende kurv og fyll den uten å overbelaste den og uten å plassere servisedelene oppå hverandre. Serviset må alltid tørkes av; ikke sett inn servise med størknede eller faste matrester. Plasser tomme beholdere opp-ned i kurven. Sett tallerkener og lignende i det skråstilte stativet, med innsiden opp. Sett blandet bestikk i den spesielle bestikkurven med håndtakene ned. Ikke sett bestikk i sølv og rustfritt stål i den samme bestikkurven da dette vil gjøre sølvet brunt og kan få stålet til å ruste. Vask serviset rett etter bruk for å unngå at matrester størkner og setter seg fast. Sett kun inn servise som er uten skader og garantert oppvaskmaskinsikkert.

4.4 Valg av syklus og igangsetting

4.4.1 Underbenk-oppvaskmaskin

Velg vaskesyklusen som passer til typen servise med knappene for VALG AV STATUS (2) og VALG AV PROGRAM (3). Med knappekombinasjonen kan du velge ønsket syklus som vist i Fig.2. Trykk på START-knappen (4) for å starte programmet. LED-en for VASK (5) begynner å blinke og DISPLAYET viser vasketemperaturen. Deretter begynner LED-en for SKYLLING (6) å blinke og DISPLAYET viser skylletemperaturen. (Fig.1 ). Etter endt syklus blinker LED-ene for VASK (5) og SKYLLING (6) samtidig i noen sekunder. For at serviset skal tørke raskt kan du ta kurven ut av maskinen så snart syklusen er slutt. For å stoppe en vaskesyklus før slutt, holder du START-knappen (4) inne i noen sekunder.INSTRUKSJONSHÅNDBOK FOR OPPVASKMASKINER Side 8 av 14

Velg vaskesyklusen som passer til typen servise med knappene for VALG AV STATUS (2) og VALG AV PROGRAM (3). Med knappekombinasjonen kan du velge ønsket syklus som vist i Fig.2. Trykk på START-knappen (4) for å aktivere automatisk start. LED-en for VASK (5) begynner å blinke og DISPLAYET viser vasketemperaturen. Deretter begynner LED-en for SKYLLING (6) å blinke og DISPLAYET viser skylletemperaturen. (Fig.1). Etter endt syklus blinker LED-ene for VASK (5) og SKYLLING (6) samtidig i noen sekunder. De påfølgende syklusene aktiveres ganske enkelt ved å lukke hetten. For at serviset skal tørke raskt kan du ta kurven ut av maskinen så snart syklusen er slutt. For å stoppe en vaskesyklus før slutt, holder du START-knappen (4) inne i noen sekunder.

4.6 Fjerne det integrerte filteret

Sett vaske- og skyllearmene i rett vinkel med kanten på døren (Fig.4). Løft ut hvert enkelt halvfilter ved hjelp av håndtaket.

4.7 Tømme oppvaskmaskinen

4.7.1 Maskiner uten avløpspumpe

Slå av maskinen. Fjern et eventuelt integrert filter (Fig.4 A). Trekk opp overløpet (Fig.5 B). Vent til tanken er helt tom. Om nødvendig tar du ut tankfilteret og rengjør det (Fig.5 C).

4.7.2 Maskiner med tømmesyklus (*noen modeller)

Slå av maskinen ved å trykke på PÅ/AV-knappen (1). Fjern et eventuelt integrert filter (Fig.4 A). Trekk opp et eventuelt overløp (Fig.5 B). Overløpet finnes ikke på versjonene med delvis tømming. Lukk døren. Velg tømmesyklus med knappen for VALG AV STATUS (2). Trykk på START-knappen (4) i 2 sekunder for å aktivere tømmesyklusen. Tømmesyklusen angis med teksten dr på DISPLAYET (7). Maskinen utfører tømmesyklusen og slår seg deretter av. Om nødvendig tar du ut tankfilteret og rengjør det (Fig.5 C).INSTRUKSJONSHÅNDBOK FOR OPPVASKMASKINER Side 9 av 14

På maskiner med innebygget bløtgjøringsanlegg må det regelmessig utføres en regenereringssyklus for å gjenopprette riktig funksjon på anlegget. Antall sykluser mellom regenereringene må fastsettes etter vannhardheten på installasjonsområdet og ifølge tabellen nedenfor:

Gjør som følger (Fig.6): Slå av maskinen Tøm maskinen og rengjør den. Når du har fjernet det integrerte filteret, åpner du saltbeholderen inne i tanken. Hell 250 ÷ 300 g regenereringssalt (kjøkkensalt med en kornstørrelse på 1 eller 2 mm uten tilsetninger). Lukk beholderen godt. Kontroller at overløpet er fjernet. Velg regenereringssyklus med knappen for VALG AV STATUS (2). Hold START-knappen (4) inne i noen sekunder for å starte syklusen. Start av syklusen vises ved at LED-en for REGENERERING (8) tennes. Regenereringssyklusen varer cirka 20 minutter. Når syklusen er ferdig, slår maskinen seg av. N.B. Ikke slå av maskinen når regenereringssyklusen er i gang

På slutten av dagen må du alltid tømme maskinen som beskrevet i avsnittet “Tømme maskinen”. Koble fra strømmen med hovedbryteren og steng den utvendige vannkranen. Utfør rutinevedlikehold og rengjør maskinen som beskrevet i avsnittet “Vedlikehold”. Om mulig bør du la oppvaskmaskinen stå på gløtt for å unngå at det danner seg vond lukt.INSTRUKSJONSHÅNDBOK FOR OPPVASKMASKINER Side 10 av 14

Før du utfører vedlikehold må du tømme ut alt vannet, koble fra strømmen og stenge den utvendige vannkranen. Ikke bruk høytrykksspyler da dette kan skade det elektriske systemet. De utvendige overflatene må kun rengjøres når de er kalde, med spesialprodukter for vedlikehold av stål. Dersom det kan oppstå isdannelse, må du tømme ut vannet i boileren og vaskepumpen.

For å opprettholde maskinens effektivitet må du utføre de regelmessige vedlikeholdsoppgavene som er listet nedenfor. Det anbefales å utføre en regelmessig hygieniserende behandling med passende ikke- korrosive produkter som er tilgjengelige på markedet.

5.3 Rengjøring av filterenheten

Utfør denne prosedyren ved dagens slutt når du ser smussrester på filtrene:

1. Ta kurvene ut og rengjør dem.

2. Fjern tanken som beskrevet i instruksjonene i avsnittet om tømming av maskinen.

3. Fjern alle filtrene i oppvaskmaskinen og rengjør dem grundig.

4. Ikke bruk skurende produkter eller gjenstander til rengjøring av ståltanken.

5. Når du har utført de beskrevne oppgavene, må du sette alle delene riktig på plass igjen.

5.4 Rengjøring av armene

Vaske- og skyllearmene er enkle å ta av for periodisk rengjøring av dysene for å hindre eventuell tilstopping og/eller avleiringer. Gjør som følger: Fjern armene ved å skru løs den tilhørende festeringen eller ved bruk av en eventuell hurtigfrakobling. Vask alle delene under rennende vann. Rengjør dysene grundig, om nødvendig ved hjelp av en tannpirker eller et lite spisst verktøy. Rengjør armenes dreiebolter inne i maskinen og området rundt utløpet for vaske- og skyllevann. Sett armene tilbake på plass og kontroller at de roterer fritt.INSTRUKSJONSHÅNDBOK FOR OPPVASKMASKINER Side 11 av 14

Kap. 6 SELVDIAGNOSE Maskinen er utstyrt med et selvdiagnose-system som kan registrere og varsle om en serie feilfunksjoner. Feil Beskrivelse og mulige løsninger

Ingen skylling. Skyllingen av serviset er ikke riktig utført. Kontroller at rengjøringen av skylledysene er riktig utført.

Vannet tømmes ikke ut. Vannet tømmes ikke eller tømmes på en unormal måte. Kontroller at avløpsslangen ikke er bøyd eller klemt, og at ingen av filtrene er tilstoppet. På maskiner med overløp må dette fjernes før tømmesyklusen startes.

Feil ved tilbakestilling av skylletemperaturen. Tilbakestilling av boiler-temperaturen er ikke blitt utført innen tidsgrensene som er innstilt for vaskesyklusen. Slå maskinen av og så på igjen og kjør en ny syklus. SAFE

Feil ved fylling av vann i tanken. Kontroller om vanntilkoblingen er korrekt og at vannkranen er åpen. Kontroller at overløpet er tilstede (noen modeller). Slå maskinen av og så på igjen og fyll på nytt.

Påfyllingstiden for boiler er utløpt: boileren er ikke full. Umulig å utføre skyllesyklusen. Kontroller at vannkranen er åpen. Slå av og så på igjen og kjør en ny syklus.

Feil ved tilbakestilling av tanktemperatur: Tilbakestilling av tanktemperaturen er ikke blitt utført innen tidsgrensene som er innstilt for vaskesyklusen. Slå maskinen av og så på igjen og kjør en ny syklus. SAFE

Elektro-mekanisk sikkerhetsinnretning: Sikkerhetstermostatene for boiler eller tank har grepet inn, eller sikkerhetstrykkbryteren for tanken er utløst. SAFE

Nivåsikring: Vannivået i tanken er ikke riktig. FORSIKTIG! Ved å slå maskinen av og så på igjen tilbakestilles varselet. Hvis problemet oppstår igjen etter at du har fulgt instruksjonene, kontakt et autorisert servicesenter.INSTRUKSJONSHÅNDBOK FOR OPPVASKMASKINER Side 12 av 14

Følgende innstillinger skal kun konfigureres av en kvalifisert tekniker. Parametrene som er opplistet nedenfor kan stilles inn, under installasjon eller senere, ved å gå til innstillingsmenyen på følgende måte: Med maskinen slått på og døren åpen. Hold START-knappen (4) inne i 5 sekunder. DISPLAYET (7) vil vise temperaturen i boileren. Senere kan du trykke flere ganger på START-knappen (4) for å endre den angitte verdien. Når du har valgt ønsket verdi, holder du START-knappen (4) inne for å bekrefte og gå til neste parameter Parametrene vises i den rekkefølgen de er oppgitt i tabellen nedenfor.

Dosage Rinse Aid Doseringstid for skyllemiddel. Listen over parametre kan variere avhengig av maskintypen. Kap. 8 SKROTING Ingen av materialene i våre maskinen trenger spesiell avhending. (Gjelder i EU-landene og i land med et system for kildesortering) Merket på produktet eller dokumentasjonen angir at dette ikke må avhendes sammen med vanlig husholdningsavfall. For å forhindre de mulige negative konsekvensene for miljø og helse som kan forårsakes av feil avfallsbehandling, må brukeren skille dette produktet fra annet avfall og resirkulere det på en ansvarlig måte for å støtte bærekraftig gjenbruk av materielle ressurser. Profesjonelle brukere bes om å kontakte leverandøren og kontrollere vilkår og betingelser i kjøpskontrakten. Dette produktet må ikke avhendes sammen med annet kommersielt avfall.

Elektriske deler Elektroniske deler

En bevisst bruk av oppvaskmaskinen kan bidra til å redusere miljøpåvirkningene dersom du følger disse enkle reglene hver dag: Vask kun fulle kurver. Slå av oppvaskmaskinen når den ikke er i bruk. Hold maskinen lukket når den er i standby Bruk programmer som er egnet til smussgraden. Fyll maskinen med varmt vann dersom dette varmes opp med gass. Påse at avløpsvannet renner ut i egnet kloakksystem. Ikke overskrid de anbefalte vaskemiddeldosene. Produsenten forbeholder seg retten til å utføre elektriske, tekniske og estetiske endringer på denne oppvaskmaskinen og/eller skifte ut deler uten forvarsel, der han/hun anser det mest hensiktsmessig, for hele tiden å kunne tilby et pålitelig, slitesterkt og teknisk avansert produkt.INSTRUKSJONSHÅNDBOK FOR OPPVASKMASKINER Side 14 av 14
