Fast 30 - Geschirrspüler Elettrobar - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Fast 30 Elettrobar

UKBEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE

ÜBERSETZUNG DER ORIGINAL-BEDIENUNGSANLEITUNG

KAP 8 ENTSORGUNG ......................................................................................................... 12 KAP 9 UMWELT ................................................................................................................... 13 Der Hersteller behält sich entsprechend der Gesetze die Eigentumsrechte am vorliegenden Dokument vor. Ohne vorherige schriftliche Genehmigung sind die Vervielfältigung und Weitergabe dieses Dokuments verboten. Der Hersteller behält sich dass Recht vor ohne Vorankündigung durch Verbesserungen, die von ihm für notwendig befunden wurden, die vorliegende Anleitung zu ändern. 442470 MD REV02 26-10-2020 U DEBEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 2 von 14

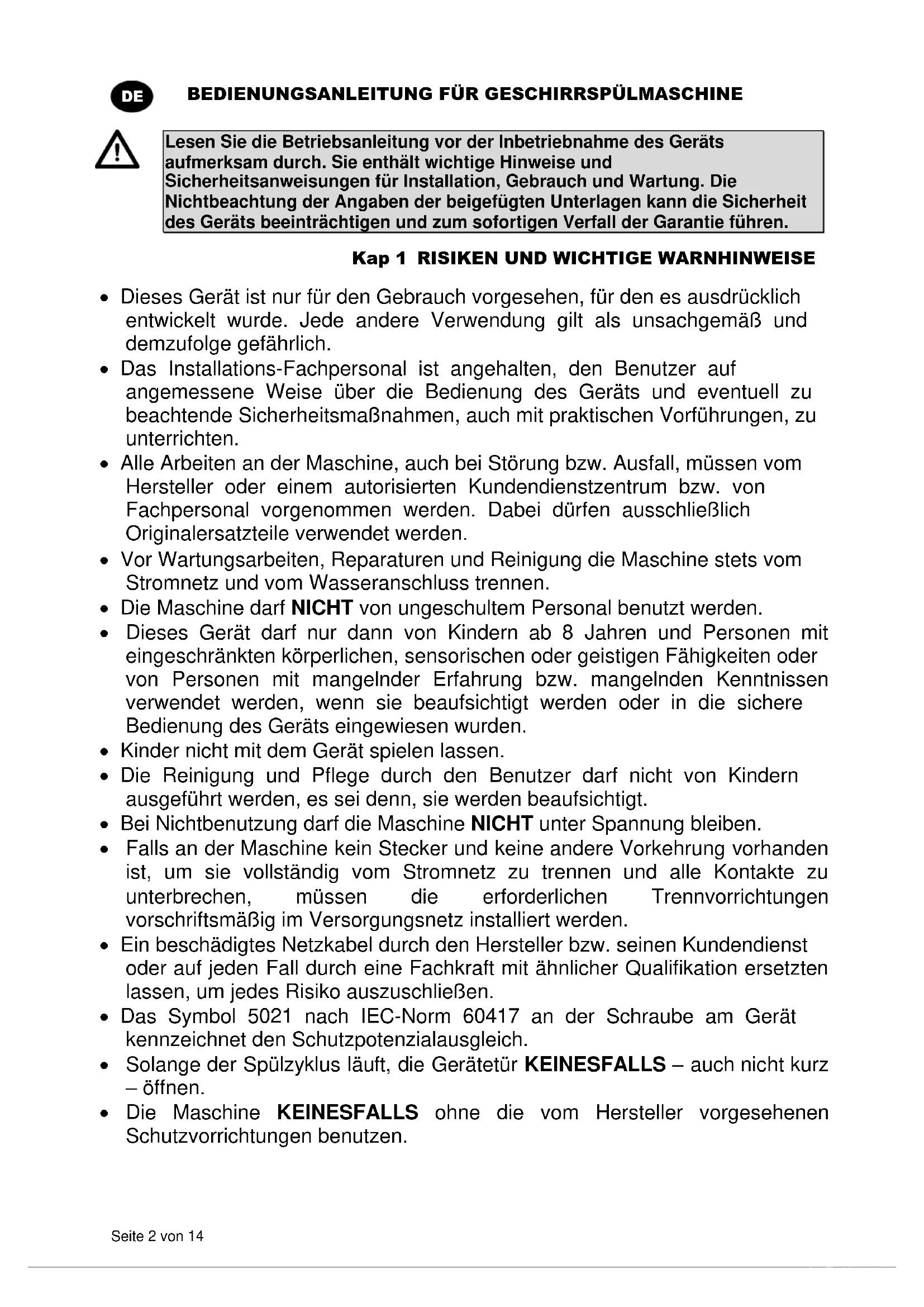

Lesen Sie die Betriebsanleitung vor der Inbetriebnahme des Geräts aufmerksam durch. Sie enthält wichtige Hinweise und Sicherheitsanweisungen für Installation, Gebrauch und Wartung. Die Nichtbeachtung der Angaben der beigefügten Unterlagen kann die Sicherheit des Geräts beeinträchtigen und zum sofortigen Verfall der Garantie führen. Kap 1 RISIKEN UND WICHTIGE WARNHINWEISE Dieses Gerät ist nur für den Gebrauch vorgesehen, für den es ausdrücklich entwickelt wurde. Jede andere Verwendung gilt als unsachgemäß und demzufolge gefährlich. Das Installations-Fachpersonal ist angehalten, den Benutzer auf angemessene Weise über die Bedienung des Geräts und eventuell zu beachtende Sicherheitsmaßnahmen, auch mit praktischen Vorführungen, zu unterrichten. Alle Arbeiten an der Maschine, auch bei Störung bzw. Ausfall, müssen vom Hersteller oder einem autorisierten Kundendienstzentrum bzw. von Fachpersonal vorgenommen werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden. Vor Wartungsarbeiten, Reparaturen und Reinigung die Maschine stets vom Stromnetz und vom Wasseranschluss trennen. Die Maschine darf NICHT von ungeschultem Personal benutzt werden. Dieses Gerät darf nur dann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelnder Erfahrung bzw. mangelnden Kenntnissen verwendet werden, wenn sie beaufsichtigt werden oder in die sichere Bedienung des Geräts eingewiesen wurden. Kinder nicht mit dem Gerät spielen lassen. Die Reinigung und Pflege durch den Benutzer darf nicht von Kindern ausgeführt werden, es sei denn, sie werden beaufsichtigt. Bei Nichtbenutzung darf die Maschine NICHT unter Spannung bleiben. Falls an der Maschine kein Stecker und keine andere Vorkehrung vorhanden ist, um sie vollständig vom Stromnetz zu trennen und alle Kontakte zu unterbrechen, müssen die erforderlichen Trennvorrichtungen vorschriftsmäßig im Versorgungsnetz installiert werden. Ein beschädigtes Netzkabel durch den Hersteller bzw. seinen Kundendienst oder auf jeden Fall durch eine Fachkraft mit ähnlicher Qualifikation ersetzten lassen, um jedes Risiko auszuschließen. Das Symbol 5021 nach IEC-Norm 60417 an der Schraube am Gerät kennzeichnet den Schutzpotenzialausgleich. Solange der Spülzyklus läuft, die Gerätetür KEINESFALLS – auch nicht kurz – öffnen. Die Maschine KEINESFALLS ohne die vom Hersteller vorgesehenen Schutzvorrichtungen benutzen.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 3 von 14

In der Maschine NIEMALS Gegenstände spülen, die nicht spülmaschinenfest sind, aufgrund ihrer Form oder Abmessungen nicht in der Spülmaschine gereinigt werden dürfen oder nicht in einwandfreiem Zustand sind. Das Gerät oder Geräteteile NIEMALS als Leiter oder Halt für Personen, Sachen oder Tiere verwenden. Die geöffnete Klappe eines Frontlader-Geschirrspülers NIEMALS überlasten. Die Klappe ist so ausgelegt, dass sie nur den mit Geschirr beladenen Korb aushält. NIEMALS die nackten Hände in die Spüllaugen tauchen. Die Maschine nach der Installation NIEMALS kippen. Im Fall einer Störung oder einer Leckage sofort die Stromzufuhr unterbrechen und den Wasserzulaufhahn schließen. Die Spülmaschine nicht in der Nähe von Wärmequellen über 50 °C aufstellen. Die Spülmaschine NIEMALS der Witterung aussetzen (Regen, Sonne, usw.). Die Spülmaschine darf ohne geeignete Schutzabdeckungen nicht in Außenbereichen installiert werden. Nie ein Spülprogramm ohne den Überlauf starten (sofern vorgesehen). Nie magnetische Gegenstände in Maschinennähe bringen. Die Oberseite der Maschine nicht als Ablage benutzen. Der Installateur muss die vorschriftsmäßige Erdung überprüfen. Nach erfolgter Prüfung muss der Installateur eine schriftliche Erklärung ausstellen und bestätigen, dass die Installation und die Abnahmeprüfung ordnungsgemäß und fachgerecht nach den gesetzlichen Bestimmungen ausgeführt wurden. Die Position einzelner Geräteteile NICHT verändern und keine Eingriffe daran vornehmen, da hierdurch die Sicherheit des Gerätes beeinträchtigt werden könnte. Schalldruckpegel gemäß EN ISO 4871 o LpA Max = 55 db Kpa=2,5 db für Einbaumaschinen o LpA Max = 65 db Kpa=2,5 db für Durchschubspülmaschinen o LpA Max = 76 db Kpa=1,5 db für Gerätespülmaschinen Max. Temperatur des Leitungswassers: 50 °C Max. Druck des Leitungswassers: 4 bar (400 kPa) Gerät für den dauerhaften Anschluss an das Wasserversorgungsnetz Das Gerät darf nicht mit Hochdruck- oder Dampfreinigern gereinigt werden. Max. Höhe des Ablaufs o Bodenhöhe bei Ausführungen mit Überlauf o Max. Höhe 1 m bei Ausführungen mit Laugenpumpe

1.1 Normale Betriebsbedingungen

Umgebungstemperatur : 40°Cmax /4°Cmin ( Mittelwert 30°C) Höhe : bis 2000 Meter Relative Feuchte : Max 30% bei 40°C / max 90% bei 20°CBEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 4 von 14

Kap 2 EINLEITUNG Hinweise: Die gesamte Dokumentation sorgfältig in der Nähe des Geräts aufbewahren. Sie muss den Technikern und Bedienern ausgehändigt und an einem sicheren Ort sorgfältig aufbewahrt werden; bei Bedarf Kopien anfertigen, die ein häufiges Nachschlagen erlauben Der Bediener ist verpflichtet, die vorliegende Bedienungsanleitung vor jeglicher Arbeit an der Maschine zu lesen, zu verstehen und zu lernen. Das Gerät ist für das gewerbliche Geschirrspülen in Gemeinschaftsküchen vorgesehen, d. h. die Installation, der Betrieb und die Wartung erfolgen durch ausgebildetes Fachpersonal, das sich an die Herstelleranweisungen halten muss. Garantie: Der Hersteller übernimmt keinerlei Haftung für Sach- oder Personenschäden, die aus der Nichtbeachtung der gegebenen Anweisungen oder einem unsachgemäßen Einsatz der Maschine entstehen Die Nichtbeachtung der in der vorliegenden Anleitung enthaltenen Anweisungen kann die Sicherheit des Geräts beeinträchtigen und führt zum sofortigen Verfall der Garantie Die Ausführung von Installations- und Reparaturarbeiten durch nicht autorisiertes Personal und die Verwendung von Nichtoriginal-Ersatzteilen führen zum sofortigen Verfall der Garantie. Lagerung : Transport und Lagerung : von -10°C bis 55°C mit Höchstwerten bis 70°C (max. 24 h) Kap 3 INSTALLATION Eine richtige Installation ist grundlegende Voraussetzung für ein gutes Funktionieren der Maschine. Einige notwendige Angaben für die Maschineninstallation befinden sich auf dem Typenschild auf der rechten Maschinenseite, eine Kopie ist auf dem Deckblatt dieser Bedienungsanleitung wiedergegeben.

Die Installation darf ausschließlich von qualifiziertem und autorisiertem Fachpersonal vorgenommen werden.

Die Verpackung auf Schäden überprüfen. Eventuell bemerkte Schäden auf dem Lieferschein vermerken. Nach der Entfernung der Verpackung sicherstellen, dass das Gerät sich in einwandfreiem Zustand befindet. Wenn die Maschine beschädigt ist, sofort den Vertragshändler per Fax oder Einschreiben mit Rückantwort und das Transportunternehmen davon unterrichten. Wenn die Schäden die Maschinensicherheit beeinträchtigen, die Maschine bis zum Eingriff eines Fachtechnikers nicht installieren und/oder benutzen.

Die Verpackungsteile (Plastikbeutel, Styropor, Nägel usw. ...) von Kindern und Haustieren fernhalten. Die Verpackungsteile können eine Gefahrenquelle darstellen.

Prüfen, dass sich im Installationsbereich keine Gegenstände oder Materialien befinden, die vom Wasserdampf, der während des Betriebs aus der Maschine austreten kann, beschädigt werden können, bzw. dass diese ausreichend geschützt sind. Vor der Installation des Geschirrspülers die elektrischen Anlage sowie die Wasserzulauf- und Wasserablaufanschlüsse vorbereiten. Bei Einbau von Maschinen mit Seitenwänden ohne Wärmedämmung mindestens 10 mm Abstand zwischen den Gerätewänden und den angrenzenden Oberflächen belassen. Der Fußboden oder die Einbauöffnung müssen für das Gesamtgewicht des Geschirrspülers ausgelegt sein Um die Stabilität sicherzustellen, die Maschine installieren und mit den vierBEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 5 von 14

Stellfüßen nivellieren. Dieses Gerät ist nur für den Festanschluss geeignet. Andere Installationslösungen müssen mit dem Hersteller vereinbart und von diesem genehmigt werden. Vor dem ersten Gebrauch des Geschirrspülers den Schutzfilm vom Gehäuse abziehen.

3.3 Elektrischer Anschluss

Es muss ein allpoliger Hauptschalter vorhanden sein, mit dem alle Kontakte einschließlich des Nullleiters getrennt werden. Die getrennten Kontakte müssen einen Abstand von mindestens 3 mm haben. Der Schalter muss über eine thermomagnetische Schutzvorrichtung ausgelöst bzw. zusammen mit Sicherungen gekoppelt werden. Die Sicherungen und der Schalter müssen anhand der auf dem Typenschild angegebenen Maschinenleistung ausgelegt werden. Der Hauptschalter muss sich an der Stromleitung in der Nähe des Aufstellungsortes befinden. Am Hauptschalter darf stets nur ein Gerät angeschaltet sein. Die Spannung und die Frequenz des Stromnetzes müssen mit den Angaben auf dem Typenschild übereinstimmen. Für die Sicherheit des Bedieners sowie die Gerätesicherheit muss entsprechend der geltenden Schutzvorschriften eine ausreichende Erdung vorgesehen werden Das vorliegende Gerät entspricht EN/IEC 61000-3-11, sofern die Systemimpedanz Z sys kleiner oder gleich Z max an der Schnittstelle zwischen Benutzeranschluss und öffentlichem System ist. Es obliegt dem Installateur oder Benutzer des Geräts sicherzustellen, dass das Gerät ausschließlich an ein Einspeisungssystem angeschlossen wird, dessen Systemimpedanz Z sys kleiner oder gleich Z max ist.

max Gerätespülmaschine 0,21 Ω Durchschubspülmaschine 0,24 Ω Einbauspülmaschine 0,41 Ω

Anschlusskabel, ausschließlich Kabel des Typs H07RN-F, Strombelastbarkeit bei Dauerbetrieb und 60 °C am Leiter: Drehstrommaschine o -5x2,5 mm^2 bis 20 A o -5x4 mm^2 bis 30 A o -5x6 mm^2 bis 38 A o -5x10 mm^2 bis 54 A Einphasenmaschinen o -3x1,5 mm^2 bis 16 A o -3x2,5 mm^2 bis 25 A Das Anschlusskabel darf bei normalem Maschinenbetrieb oder normaler Wartung nicht unter Zug gesetzt oder gequetscht werden. Das Gerät muss in einen Schutzpotenzialausgleich eingebunden werden. Der Anschluss erfolgt über die Schraube mit dem Symbol 5021 nach IEC 60417. Der Querschnitt des Potenzialausgleichsleiters muss 10 mm² betragen. Bitte die auf dem Schaltplan angegebene Polarität beachten. Für weitere Informationen siehe den anliegenden Schaltplan.

Keine Adapter, Mehrfachsteckdosen, Kabel mit unzureichendem Querschnitt oder mit Verlängerungsanschlüssen verwenden, die nicht den geltenden Anlagennormen entsprechen.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 6 von 14

Das Gerät wird mit einem Schlauch an die Wasserleitung angeschlossen. Zwischen dem Wasseranschluss und dem Magnetventil im Gerät muss ein Absperrventil angebracht werden. Das Absperrventil muss sich in der Nähe des Gerätes befinden. Wasserversorgung, Temperatur und Druck müssen mit den Angaben auf dem Typenschild der Maschine übereinstimmen. Die Fördermenge der Wasserversorgung darf nicht weniger als 20 l/min betragen. Bei einer Wasserhärte über 14 °fH (8 °dH) raten wir dazu, die Maschine mit eingebautem Wasserenthärter zu benutzen. Bei einer Wasserhärte über 35 °dH (19,5 °dH) raten wir dazu, einen externen Wasserenthärter vor dem Magnetventil zu installieren. Für Maschinen ohne Wasserenthärter raten wir bei einer Wasserhärte über 14 °fH (8 °dH) dazu, einen externen Wasserenthärter vor dem Magnetventil zu installieren. Eine hohe elektrische Leitfähigkeit des Wassers weist auf eine sehr hohe Konzentration an gelösten Mineralstoffen hin; in diesem Fall raten wir zur Installation einer Entmineralisierungsanlage. Maschinen, die mit entsalztem Wasser oder Wasser mit einer hohen Natriumchlorid-Konzentration betrieben werden sollen, müssen separat bestellt werden, da für ihren Bau spezielle Materialien erforderlich sind. Maschinen, die mit Wärmerückgewinnern mit Kupferrohren ausgestattet sind, dürfen nicht mit entmineralisiertem Wasser betrieben werden. In diesen Fällen bitte die Ausführung mit Wärmetauscher mit Edelstahlrohren bestellen.

3.5 Abflussanschluss

Die Abflussleitung muss aus einer Grube mit freiem Siphon bestehen. Die Maße müssen für den Durchsatz des mit der Maschine mitgelieferten Abflussrohrs geeignet sein. Das Abflussrohr muss ohne gezogen, gebogen, gedrückt, gequetscht oder sonst wie behindert zu werden zur Grube geleitet werden. Das Entleeren der Grube erfolgt durch Schwerkraft, d. h. der Abfluss muss sich unterhalb des Maschinenbodens befinden.

Mit Abwasserpumpe (auf Anfrage erhältlich Falls sich der Abfluss nicht unterhalb des Maschinenbodens befindet, kann ein Modell mit Abwasserpumpe benutzt werden (auf Anfrage erhältlich). In diesem Fall beträgt die maximal zulässige Höhe des Abflusses 1 Meter. Stets prüfen, dass der Abfluss richtig funktioniert und nicht verstopft ist. Alle anderen Lösungen müssen vorher mit dem Hersteller abgesprochen und von diesem genehmigt werden.

3.6 Klarspülmittel und Reiniger

Die Dosierung des Klarspülmittels und Reinigers erfolgt über die serienmäßig in der Maschine eingebaute Dosiereinrichtung, sofern sie das Modell vorsieht. Die Dosierung wird abhängig von der Wasserhärte vom Installationstechniker bestimmt, der auch die Einstellung der Dosierer vornimmt. Vor der Einstellung die Zulaufschläuche der Dosierer mit dem entsprechenden Produkt füllen. Die Einstellung erfolgt über die entsprechenden Stellschrauben oder direkt über die Bedienblende (sofern vorgesehen). Der Flüssigkeitsstand im Behälter muss für die Ansaugung ausreichend sein. Er darf nie bis zur Entleerung absinken und auch nicht mit korrosiven oder unreinen Produkten aufgefüllt werden. KEINESFALLS CHLOR- oder HYPOCHLORITHALTIGE Reiniger verwenden. Die Installation einer automatischen Spülmitteldosiereinrichtung wird stets empfohlen.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 7 von 14

Kap 4 BENUTZUNG DER SPÜLMASCHINE

4.1 Legende und Zeichenerklärung

LED REGENERIERUNG Die Anordnung der Tasten und LEDs kann in Abhängigkeit vom Maschinenmodell variieren.

Schalten Sie den Hauptschalter ein und öffnen Sie den externen Wasserhahn. Die anliegende Spannung wird durch die zwei Segmente am DISPLAY (7) angezeigt. Prüfen Sie, ob der Überlauf vorhanden ist. Drücken Sie die Taste ON/OFF (1). Das Gerät lädt automatisch Wasser und heizt es auf, die LEDs (5 und 6) blinken abwechselnd und das DISPLAY (7)zeigt die Boilertemperatur an. Wenn die LEDs (5 und 6) dauerhaft leuchten, hat das Gerät die optimalen Betriebsbedingungen erreicht.

4.3 Den Geschirrkorb beladen

Siehe Abb. 3;damit das Gerät einwandfrei funktioniert, sollten Sie folgende Hinweise beachten: Verwenden Sie einen passenden Korb; beladen Sie ihn nicht zu voll und stapeln Sie die Geschirrteile nicht übereinander. Säubern Sie das Geschirr vor dem Einräumen von groben und anhaftenden Speiseresten. Stellen Sie die leeren Behälter umgekehrt in den Korb. Stellen Sie Teller und flaches Geschirr schräg mit nach oben geneigter Innenfläche in den Tellerkorb. Besteck sollte mit dem Griff nach unten in den Besteckköcher gestellt werden. Räumen Sie Silber- und Edelstahlbesteck nicht in denselben Besteckkorb ein, um zu verhindern, dass das Silber anläuft und der Edelstahl Rostflecken bekommt. Das Spülgut sollte möglichst sofort nach dem Gebrauch gespült werden, damit die Rückstände nicht antrocknen und anhaften. Spülen Sie nur bruchfestes und spülmaschinengeeignetes Geschirr in der Maschine.

4.4 Programmauswahl und –start

4.4.1 Einbauspülmaschinen

Wählen Sie das Spülprogramm das Spülprogramm nach der Art des Geschirrs und seiner Verschmutzung durch die kombinierte Betätigung der Tasten BETRIEBSWAHL (2) und PROGRAMMWAHL (3), siehe hierzu Abb. 2. Drücken Sie die Taste START (4), um das Programm zu starten; die LED SPÜLEN (5) blinkt nun und das DISPLAY zeigt die Spültemperatur an. Anschließend blinkt die LED KLARSPÜLEN (6) und am DISPLAY wird die Klarspültemperatur angezeigt. (Abb. 1). Nach Abschluss des Programms blinken beide LEDs SPÜLEN (5) und KLARSPÜLEN (6) für einige Sekunden gleichzeitig. Das Geschirr trocknet schneller, wenn der Geschirrkorb anschließend sofort aus der Maschine herausgezogen wird. Um das Spülprogramm vorzeitig zu unterbrechen, die Taste START (4) für einige Sekunden gedrückt halten.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 8 von 14

4.4.2 Durchschubspülmaschinen

Wählen Sie das Spülprogramm das Spülprogramm nach der Art des Geschirrs und seiner Verschmutzung durch die kombinierte Betätigung der Tasten BETRIEBSWAHL (2) und PROGRAMMWAHL (3), siehe hierzu Abb. 2. Drücken Sie die Taste START (4), um den automatischen Programmstart zu aktivieren; die LED SPÜLEN (5) blinkt nun und das DISPLAY zeigt die Spültemperatur an. Anschließend blinkt die LED KLARSPÜLEN (6) und am DISPLAY wird die Klarspültemperatur angezeigt. (Abb. 1). Nach Abschluss des Programms blinken beide LEDs SPÜLEN (5) und KLARSPÜLEN (6) für einige Sekunden gleichzeitig. Im Anschluss daran starten die Spülgänge automatisch, sobald die Haube geschlossen wirdDas Geschirr trocknet schneller, wenn der Geschirrkorb anschließend sofort aus der Maschine herausgezogen wird. Um das Spülprogramm vorzeitig zu unterbrechen, drücken Sie die Taste START(4).

Mittleres Spülprogramm

4.6 Entnehmen des Bodensieb

Drehen Sie den Spül- und Klarspülarm orthogonal zur Gerätetür ( Abb. 4 ). Entnehmen Sie die beiden Siebhälften an ihren Griffen.

4.7 Entleeren der Spülmaschine

4.7.1 Geräte ohne Ablaufpumpe

Schalten Sie die Spülmaschine aus. Falls vorhanden, entnehmen Sie das Bodensieb (Abb. 4A). Ziehen Sie den Überlauf nach oben heraus (Abb. 5B). Warten Sie, bis sich der Tank vollständig geleert hat. Falls erforderlich, entnehmen Sie das untere Sieb und reinigen Sie es (Abb. 5C).

4.7.2 Geräte mit Ablaufpumpe (* optional)

Drücken Sie zum Abschalten des Geräts die Taste ON/OFF (1). Falls vorhanden, entnehmen Sie das Bodensieb (Abb. 4A). Sofern vorhanden, ziehen Sie den Überlauf nach oben heraus (Abb. 5 B); bei Geräten mit teilweiser Entleerung ist kein Überlauf vorhanden. Schließen Sie die Gerätetür. Wählen Sie die Entleerungsfunktion mit der Taste BETRIEBSWAHL (2). Drücken Sie für 2 Sekunden die Taste START (4), um die Funktion zu aktivieren. Die Entleerung wird durch die Anzeige „dr” auf dem DISPLAY (7) angezeigt. Das Gerät pumpt das Wasser ab und schaltet sich anschließend aus. Falls erforderlich, entnehmen Sie das untere Sieb und reinigen Sie es (Abb. 5C).BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 9 von 14

4.8 Regenerierung der Austauschharze (* optional)

Bei Geräten mit eingebautem Wasserenthärter muss regelmäßig ein Harz-Regenerationszyklus ausgeführt werden, um den einwandfreien Betrieb des Enthärtungssystems wiederherzustellen. Die folgende Tabelle gibt Aufschluss darüber, nach wie vielen Spülgängen das Austauscherharz in Abhängigkeit vom Härtegrad des Leitungswassers regeneriert werden muss.

Gehen Sie hierzu folgendermaßen vor (Abb. 6 ): Den Geschirrspüler ausschalten. Das Geschirr ausräumen und das Gerät innen reinigen. Das Bodensieb entnehmen und den Salzvorratsbehälter in der Wanne öffnen. Etwa 250-300 g Regeneriersalz (Kochsalz ohne Zusatzstoffe; Körnung 1 - 2 mm) in den Behälter füllen. Den Behälter wieder fest verschließen. Sicherstellen, dass der Überlauf entfernt wurde. Wählen Sie den Regenerierzyklus mit der Taste BETRIEBSWAHL (2). Drücken Sie bei ausgeschaltetem Gerät einige Sekunden lang die Taste START (4), um den Zyklus zu starten. Sobald die Regeneration beginnt, leuchtet die LED REGENERIEREN (8). Der Regenerationszyklus setzt ein und dauert ca. 20 Minuten. Danach schaltet sich das Gerät selbsttätig aus. Hinweis: Schalten Sie die Geschirrspülmaschine während des Regenerationszyklus nicht aus.

4.9 Übersicht der möglichen Anzeigen

Am Ende des Tages das Gerät immer entleeren. Halten Sie sich dabei an die Anweisungen im Abschnitt “Entleeren der Maschine”. Mit dem Hauptschalter die Stromversorgung trennen und den externen Wasserzulaufhahn schließen. Die normalen Wartungsarbeiten ausführen und das Gerät entsprechend der Beschreibung im Abschnitt “Wartung” reinigen. Lassen Sie die Tür möglichst angelehnt, um das Entstehen unangenehmer Gerüche im Inneren zu vermeiden.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 10 von 14

5.1 Allgemeine Regeln

Vor Wartungsarbeiten jeder Art das Wasser vollständig ablassen, die Stromversorgung trennen und das externe Wasserventil schließen. Keinen Druckwasserstrahl benutzen, da dieser die elektrische Anlage beschädigen könnte. Die Außenflächen erst im abgekühlten Zustand mit speziellen Edelstahl-Pflegeprodukten reinigen. Bei Vereisungsgefahr das Wasser aus dem Boiler und der Spülpumpe ablassen.

Zur Gewährleistung der Funktionstüchtigkeit der Maschine müssen regelmäßig die nachstehenden Wartungsarbeiten ausgeführt werden. Das Gerät muss außerdem regelmäßig mit geeigneten, nicht korrosiven, handelsüblichen Produkten desinfiziert werden.

5.3 Reinigung der Filtergruppe

Diese Arbeit am Ende des Tages ausführen, oder wenn man Schmutzrückstände an den Filtern bemerkt:

1. Die Körbe entfernen und reinigen.

2. Den Spülraum entsprechend den im Absatz “Entleeren der Maschine” angeführten

Anweisungen entleeren.

3. Sämtliche Filter aus der Spülmaschine entfernen und sorgfältig reinigen.

4. Zur Reinigung des Stahltanks keine scheuernde Produkte oder Gegenstände benutzen.

5. Am Ende der aufgelisteten Arbeiten alle Teile wieder richtig einsetzen.

5.4 Reinigung der Spülarme

Die Spül- und Nachspülarme können einfach entfernt werden, um die regelmäßige Reinigung der Düsen zu gestatten und möglichen Verstopfungen und/oder Ablagerungen vorzubeugen. Wie folgt vorgehen ( Abb.10

Um die Spülarme abzunehmen, lösen Sie die Befestigungsnut oder rasten Sie sie aus (Geräte mit Rastverschluss). Alle Teile unter fließendem Wasser waschen, die Düsen sorgfältig reinigen, dafür eventuell einen Zahnstocher oder kleine Werkzeuge benutzen. Die Drehzapfen der Arme in der Maschine und den Austrittsbereich des Spül- und Nachspülwassers reinigen. Die Arme wieder montieren und sicherstellen, dass sie sich frei drehen..BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 11 von 14

Kap 6 SELBSTDIAGNOSE Das Gerät verfügt über ein Selbstdiagnosesystem, das verschiedene Störungen erfassen und melden kann. Störung Beschreibung und mögliche Abhilfe

Klarspülprogramm nicht ausgeführt. Das Klarspülprogramm wurde nicht korrekt ausgeführt. Klarspüldüsen überprüfen und ggf. säubern.

Kein Wasserablauf. Wasser läuft nicht oder nicht vorschriftsmäßig aus dem Gerät ab. Ablaufschlauch auf Knicke oder Quetschungen und Geruchsverschluss und Filter auf Verstopfungen untersuchen. Bei Maschinen mit Überlauf muss dieser vor dem Einschalten des Ablaufzyklus entfernt werden.

Störung Klarspültemperatur. Der Boiler wurde während des Spülgangs nicht oder nicht innerhalb der vorgesehenen Zeit wieder auf Betriebstemperatur erhitzt. Das Gerät ausschalten und ein neues Programm ausführen. SAFE

Störung Wassereinlauf in Spülraum. Die Wasseranschlüsse des Geräts überprüfen und, ob der Wasserzulaufhahn geöffnet ist. Wo vorgesehen, prüfen, ob der Überlauf vorhanden ist. Das Gerät ausschalten und erneut Wasser einlaufen lassen.

Störung Spülraumthermometer. (Sonde offen) Das Gerät erfasst die Temperatur im Spülraum nicht. Das Gerät aus- und wieder einschalten.

Störung Spülraumthermometer. (Kurzschluss Sonde) Das Gerät erfasst die Temperatur im Spülraum nicht. Das Gerät aus- und wieder einschalten.

Störung Boilerthermometer. (Sonde offen) Das Gerät erfasst die Boilertemperatur nicht. Das Gerät aus- und wieder einschalten.

Störung Boilerthermometer. (Kurzschluss Sonde) Das Gerät erfasst die Boilertemperatur nicht. Das Gerät aus- und wieder einschalten.

Time out Boilerfüllung: Der Boiler wurde nicht gefüllt. Das Klarspülprogramm wird nicht ausgeführt. Prüfen, ob der Wasserzulaufhahn geöffnet ist. Das Gerät aus- und wieder einschalten und ein neues Programm ausführen.

Wassermenge beim Klarspülprogramm unzureichend: Das Klarspülprogramm wurde mit zu wenig Wasser ausgeführt. Klarspüldüsen überprüfen und ggf. säubern. Der Gerätebetrieb wird nicht unterbrochen.

Störung Wiederherstellung Spülraumtemperatur: Der Spülraum wurde während des Spülgangs nicht oder nicht innerhalb der vorgesehenen Zeit wieder auf Betriebstemperatur erhitzt. Das Gerät ausschalten und ein neues Programm ausführen. SAFE

Elektromechanische Sicherheit: Die Sicherheitsthermostate von Boiler oder Tank oder der Tank-Sicherheitsdruckschalter wurden ausgelöst. SAFE

Sicherheit Füllstand: Wasserstand im Spülraum nicht korrekt. ACHTUNG! Durch Aus- und Einschalten des Geräts werden die Anzeigen rückgesetzt. Sollte die Störung nach Ausführung der hier beschriebenen Schritte erneut auftreten, bitte den autorisierten Kundendienst verständigen.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 12 von 14

Kap 7 EINSTELLUNGEN UND ANPASSUNGEN

Die nachfolgenden Einstellungen dürfen ausschließlich von einem Fachmann vorgenommen werden. Die Einstellung der unten aufgeführten Parameter kann bei der Installation oder später nach Aufruf des Einstellungsmenüs erfolgen: Hierbei muss das Gerät eingeschaltet und die Tür geöffnet sein. Drücken Sie die Taste START (4) für 5 Sekunden; am DISPLAY (7) wird die Boilertemperatur angezeigt. Um den angezeigten Wert zu verändern, drücken Sie wiederholt die Taste START (4). Wählen Sie den gewünschten Wert und drücken Sie anschließend die Taste START (4) für einige Sekunden, um den Wert zu speichern und zum nächsten Parameter überzugehen. Die Parameter werden in der unten wiedergegebenen Reihenfolge angezeigt.

Tank Temperature Einstellung der Tanktemperatur Die Änderung wirkt sich nur auf das derzeit gewählte Programm aus.

Boiler Temperature Einstellung der Boilertemperatur Die Änderung wirkt sich nur auf das derzeit gewählte Programm aus.

Dosage Rinse Aid Klarspülmitteldosierzeit Die im Verzeichnis enthaltenen Parameter können abhängig vom Gerätetyp variieren. Kap 8 ENTSORGUNG An unseren Maschinen gibt es keine Materialien, für die besondere Entsorgungsmaßnahmen benötigt werden. (Anzuwenden in den Ländern der Europäischen Union und in Ländern mit Anwendung separater Sammelsysteme) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es am Ende seiner Lebenszeit nicht zusammen mit normalem Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von andern Abfällen und führen Sie es dem Recycling zu, um Umwelt und Gesundheit nicht zu schädigen und die nachhaltige Wiederverwendung der stofflichen Ressourcen zu ermöglichen. Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und die Fristen und Bedingungen des Kaufvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Kunststoffteile PP, PP+FV Komponenten

Motoren Werkstoff verbindungen

Elektrische Teile Elektronische Teile

EPDMBEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE

Kap 9 UMWELT UMWELTFREUNDLICHER GEBRAUCH Die Beachtung einfacher Maßnahmen kann zu einem umweltschonenden Gebrauch des Geschirrspülers beitragen: Nur voll beladene Körbe waschen. Den Geschirrspüler bei Nichtgebrauch ausschalten. Die Maschine im Standby-Betrieb geschlossen halten Das Spülprogramm je nach Verschmutzungsgrad wählen. Bei Wassererwärmung mit Gas die Maschine an die Warmwasserleitung anschließen. Das Abwasser muss in eine angemessene Kanalisation geleitet werden. Die empfohlenen Reinigermengen nicht überschreiten. Der Hersteller behält sich das Recht vor, ohne Vorankündigung Änderungen elektrischer, technischer und ästhetischer Art sowie Teileersetzungen vorzunehmen, um stets ein zuverlässiges, langlebiges und technisch fortschrittliches Produkt anbieten zu können.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 14 von 14
