BEDIENUNGSANLEITUNG Niagara Elettrobar

BEDIENUNGSANLEITUNG FÜR

4.6 Automatische programmastart

KAP 8 ENTSORGUNG ......................................................................................................... 12 KAP 9 UMWELT ................................................................................................................... 12 Der Hersteller behält sich entsprechend der Gesetze die Eigentumsrechte am vorliegenden Dokument vor. Ohne vorherige schriftliche Genehmigung sind die Vervielfältigung und Weitergabe dieses Dokuments verboten. Der Hersteller behält sich dass Recht vor ohne Vorankündigung durch Verbesserungen, die von ihm für notwendig befunden wurden, die vorliegende Anleitung zu ändern. 442419 B4-2 REV02 17-12-2013 U DEBEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 2 von 12

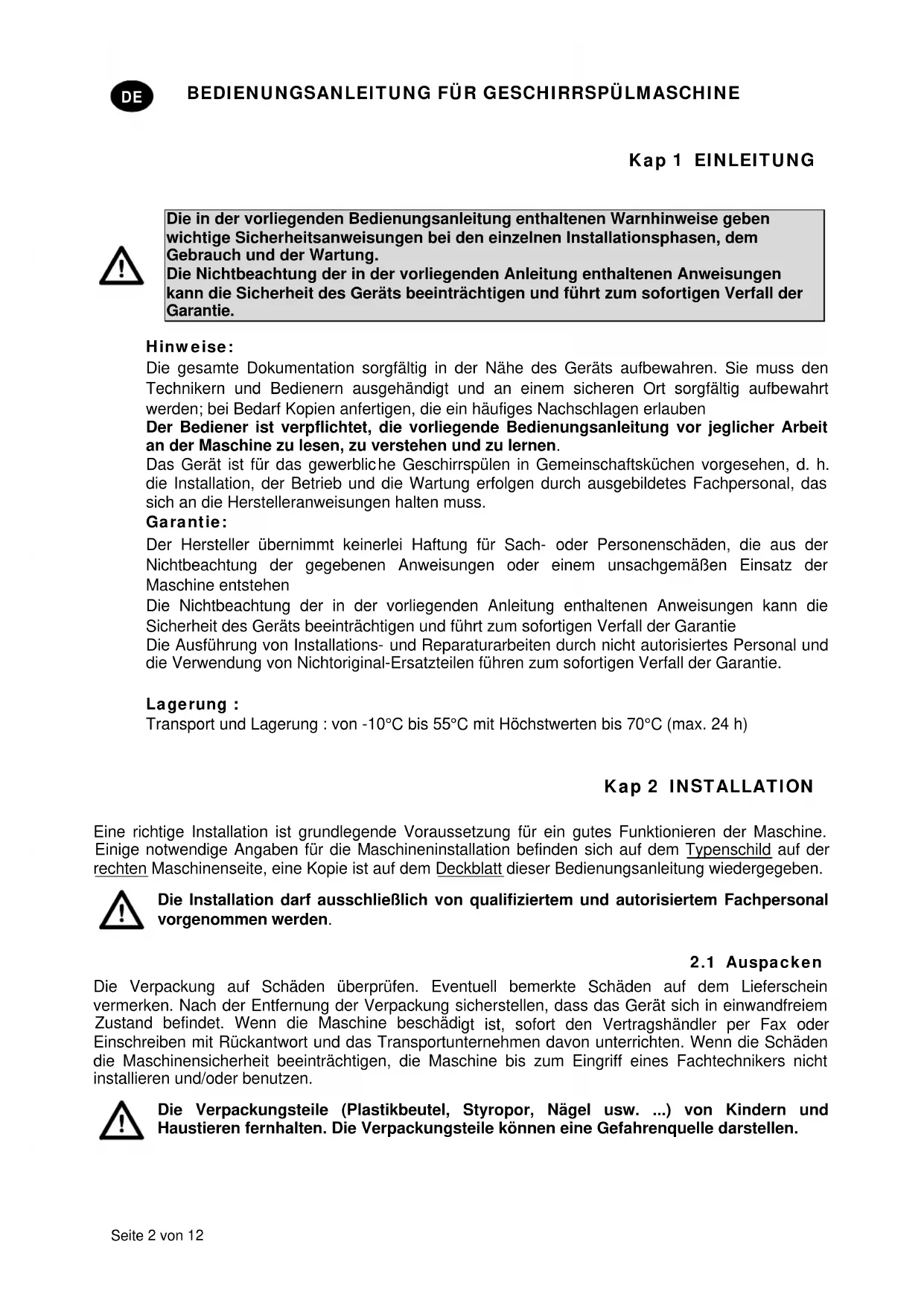

Die in der vorliegenden Bedienungsanleitung enthaltenen Warnhinweise geben wichtige Sicherheitsanweisungen bei den einzelnen Installationsphasen, dem Gebrauch und der Wartung. Die Nichtbeachtung der in der vorliegenden Anleitung enthaltenen Anweisungen kann die Sicherheit des Geräts beeinträchtigen und führt zum sofortigen Verfall der Garantie. Hinweise: Die gesamte Dokumentation sorgfältig in der Nähe des Geräts aufbewahren. Sie muss den Technikern und Bedienern ausgehändigt und an einem sicheren Ort sorgfältig aufbe wahrt werden; bei Bedarf Kopien anfertigen, die ein häufiges Nachschlagen erlauben Der Bediener ist verpflichtet, die vorliegende Bedienungsanleitung vor jeglicher Arbeit an der Maschine zu lesen, zu verstehen und zu lernen. Das Gerät ist für das gewerblic he Geschirrspülen in Gemeinschaftsküchen vorgesehen, d. h. die Installation, der Betrieb und die Wartung erfolgen durch ausgebildetes Fachpersonal, das sich an die Herstelleranweisungen halten muss. Garantie: Der Hersteller übernimmt keinerlei Haftung für Sach- oder Personenschäden, die aus der Nichtbeachtung der gegebenen Anweisungen oder einem unsachgemäßen Einsatz der Maschine entstehen Die Nichtbeachtung der in der vorliegenden Anleitung enthaltenen Anweisungen kann die Sicherheit des Geräts beeinträchtigen und führt zum sofortigen Verfall der Garantie Die Ausführung von Installations- und Reparaturarbeiten durch nicht autorisiertes Personal und die Verwendung von Nichtoriginal-Ersatzteilen führen zum sofortigen Verfall der Garantie. Lagerung : Transport und Lagerung : von -10°C bis 55°C mit Höchstwerten bis 70°C (max. 24 h)

Eine richtige Installation ist grundlegende Voraussetzung für ein gutes Funktionieren der Maschine. Einige notwendige Angaben für die Maschineninstallation befinden sich auf dem Typenschild auf der rechten Maschinenseite, eine Kopie ist auf dem Deckblatt dieser Bedienungsanleitung wiedergegeben.

Die Installation darf ausschließlich von qualifiziertem und autorisiertem Fachpersonal vorgenommen werden.

Die Verpackung auf Schäden überprüfen. Eventuell bemerkte Schäden auf dem Lieferschein vermerken. Nach der Entfernung der Verpackung sicherstellen, dass das Gerät sich in einwandfreiem Zustand befindet. Wenn die Maschine beschädi gt ist, sofort den Vertragshändler per Fax oder Einschreiben mit Rückantwort und das Transportunternehmen davon unterrichten. Wenn die Schäden die Maschinensicherheit beeinträchtigen, die Maschine bis zum Eingriff eines Fachtechnikers nicht installieren und/oder benutzen.

Die Verpackungsteile (Plastikbeutel, Styropor, Nägel usw. ...) von Kindern und Haustieren fernhalten. Die Verpackungsteile können eine Gefahrenquelle darstellen.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 3 von 12

• Prüfen, dass sich im Installationsbereich keine Gegenstände oder Materialien befinden, die vom Wasserdampf, der während des Betriebs aus der Maschine austreten kann, beschädigt werden können, bzw. dass diese ausreichend geschützt sind.

• Vor der Installation des Ge schirrspülers die elektrischen Anlage sowie die Wasserzulauf- und Wasserablaufanschlüsse vorbereiten

Der Fußboden oder die Einbauöffnung müssen für das Gesamtgewicht des Geschirrspülers ausgelegt sein

• Um die Stabilität sicherzustellen, die Maschine install ieren und mit den vier Stellfüßen nivellieren.

Dieses Gerät ist nur für den Festanschluss geeignet. Andere Installationslösungen müssen mit dem Hersteller vereinbart und von diesem genehmigt werden.

• Vor dem ersten Gebrauch des Geschirrspülers den Schutzfil m vom Gehäuse abziehen.

2.3 Elektrischer Anschluss

Es muss ein allpoliger Hauptschalter vorhanden sein, mit dem alle Kontakte einschließlich des Nullleiters getrennt werden. Die getrennten Kontakte müssen einen Abstand von mindest ens 3 mm haben. Der Schalter muss über eine thermomagnetische Schutzvorrichtung ausgelöst bzw. zusammen mit Sicherungen gekoppelt werden. Die Sicherungen und der Schalter müssen anhand der auf dem Typenschild angegebenen Maschinenleistung ausgelegt werden.

• Der Hauptschalter muss sich an der Stromleitung in der Nähe des Aufstellungsortes befinden. Am Hauptschalter darf stets nur ein Gerät angeschaltet sein.

Die Spannung und die Frequenz des Stromnetzes müssen mit den Angaben auf dem Typenschild übereinstimmen.

Für die Sicherheit des Bedieners sowie die Gerätesicherheit muss entsprechend der geltenden Schutzvorschriften eine ausreichende Erdung vorgesehen werden

• Das Anschlusskabel darf ausschließlich ein Kabel des Typs H07RN-F sein. Das Kabel darf bei normalem Maschinenbetrieb oder der normalen Wartung nicht gezogen bzw. gequetscht werden.

Das Gerät muss in ein Potentialausgleichsystem eingebunden werden, der Anschluss erfolgt über die Schraube mit dem Symbol

• Der Potentialausgleichsleiter muss einen Querschnitt von 10 mm² haben.

• Beachten Sie die auf dem Schaltplan angegebene Polarität.

• Für weitere Informationen siehe den anliegenden Schaltplan.

Keine Adapter, Mehrfachsteckdosen, Kabel mit unzureichendem Querschnitt oder mit Verlä ngerungsanschlüssen verwenden, die nicht den geltenden Anlagennormen entsprechen.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 4 von 12

Das Gerät wird mit einem Schlauch an die Wasserleitung angeschlossen. Zwischen dem Wasseranschluss und dem Magnetventil im Gerä t muss ein Absperrventil angebracht werden. Das Absperrventil muss sich in der Nähe des Gerätes befinden.

• Die Wasserversorgung, die Temperatur und der Druck müssen mit den Angaben auf dem Typenschild der Maschine übereinstimmen.

• Bei einer Wasserhärte über 14 F (8 dH) raten wir dazu, die Maschine mit eingebautem Wasserenthärter zu benutzen (auf Anfrage erhältlich ). Bei einer Wasserhärte über 35 F (19,5 dH) raten wir dazu, einen externen Wasserenthärter vor dem Magnetventil zu installieren.

• Eine hohe elektri sche Leitfähigkeit des Wassers weist auf eine sehr hohe Konzentration der im Wasser gelösten Mineralsalze hin; in diesem Fall raten wir zur Installation einer Entmineralisierungsanlage.

2.5 Abflussanschluss

• Die Abf lussleitung muss aus einer Grube mit freiem Siphon bestehen. Die Maße müssen für den Durchsatz des mit der Maschine mitgelieferten Abflussrohrs geeignet sein. Das Abflussrohr muss ohne gezogen, gebogen, gedrückt, gequetscht oder sonst wie behindert zu werden zur Grube geleitet werden.

Das Entleeren der Grube erfolgt durch Schwerkraft, d. h. der Abfluss muss sich unterhalb des Maschinenbodens befinden.

Mit Abwasserpumpe (auf Anfrage erhältlich

• Falls sich der Abfluss nicht unterh alb des Maschinenbodens befindet, kann ein Modell mit Abwasserpumpe benutzt werden ( auf Anfrage erhältlich).

In diesem Fall beträgt die maximal zulässige Höhe des Abflusses 1 Meter.

• Stets prüfen, dass der Abfluss richtig funktioniert und nicht verstopft ist.

Alle anderen Lösungen müssen vorher mit dem Hersteller abgesprochen und von diesem genehmigt werden.

2.6 Klarspülmittel und Reiniger

Die Dosierung des Klarspülmittels und Reinigers erfolgt über die serienmäßig in der Maschine eingebaute Dosiereinrichtung, sofern sie das Modell vorsieht.

Die Dosierung wird abhängig von der Wasserhärte vom Installationstechniker bestimmt, der auch die Einstellung der Dosierer vornimmt.

• Vor der Einstellung die Zulaufschläuche der Dosierer mit dem entsprechenden Produkt füllen.

Die Einstellung erfolgt über die entsprechenden Stellschrauben oder direkt über die Bedienblende (sofern vorgesehen).

Der Flüssigkeitsstand im Behälter muss für die Ansaugung ausreichend sein. Er darf nie bis zur Entleerung absinken und auch nicht mit korrosiven oder unreinen Produkten aufgefüllt werden. KEINESFALLS CHLOR- oder HYPOCHLORITHALTIGE Reiniger verwenden. Die Installation einer automatischen Spülmitteldosiereinrichtung wird stets empfohlen.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 5 von 12

Kap 3 RISIKEN UND WICHTIGE WARNHINWEISE

• Dieses Gerät ist nur für den Gebrauch vorgesehen, für den es ausdrücklich entwickelt wurde. Jeder andere Einsatz ist ungeeignet und daher gefährlich.

• Das Installations- Fachpersonal ist angehalten, den Benutzer auf angemessene Weise über die Bedienung des Geräts und event uell zu beachtende Sicherheitsmaßnahmen, auch mit praktischen Vorführungen, zu unterrichten.

Alle Arbeiten an der Maschine, auch bei Störung bzw. Ausfall, dürfen nur vom Hersteller oder einem autorisierten Kundendienstzentrum bzw. Fachpersonal vorgenommen werden. Dabei müssen ausschließlich Originalersatzteile verwendet werden.

Vor Wartungsarbeiten, Reparaturen und Reinigung die Maschine stets vom Stromnetz und vom Wasseranschluss trennen.

• Die Maschine darf NICHT von nicht ausgebildetem Personal benutzt werden.

• Die Maschine darf NICHT unter Spannung bleiben, wenn sie nicht benutzt wird.

• Solange der Spülzyklus nicht beendet ist, NIEMALS kurz die Gerätetür öffnen.

• Die Maschine NIEMALS ohne die vom Hersteller vorgesehenen Schutzvorrichtungen benutzen.

• Die Maschine NIEMALS zum Spülen von Gegenständen benutzen, die von Form, Ausmaßen oder Material nicht zum Spülen in Maschinen garantiert oder die nicht in perfektem Zustand sind.

• Das Gerät oder Geräteteile NIEMALS als Leiter oder Halt für Personen, Sachen oder Tie

• Die geöffnete Klappe der Maschine mit Frontladung NIEMALS überlasten. Die Klappe ist so ausgelegt, dass sie nur den mit Geschirr beladenen Korb aushält.

• NIEMALS die nackten Hände in die Spüllösungen tauchen.

• Die Maschine nach der Installation NIEMALS kippen.

Falls man eine Störung oder eine Leckage bemerken sollte, sofort die Stromzufuhr trennen und die Wasserversorgung schließen.

• Die Spülmaschine nicht in der Nähe von Wärmequellen über 50°C aufstellen.

• Die Spülmaschine NIEMALS der Witterung aussetzen ( Regen, Sonne, usw. )

Die Spülmaschine darf nicht in Außenbereichen ohne geeignete Schutzabdeckungen installiert werden.

• Nie ein Spülprogramm ohne den Überlauf starten (sofern vorgesehen).

• Nie magnetische Gegenstände in Maschinennähe bringen.

• Die Oberseite der Maschine nicht als Ablage benutzen.

• Der Installateur muss die vorschriftsmäßige Erdung überprüfen.

Nach durchgeführter Prüfung muss der Installateur eine schriftliche Erklärung ausstellen, dass die Installation und Abnahmeprüfung ordnungsge mäß und fachgerecht nach den gesetzlichen Bestimmungen ausgeführt wurde.

3.1 Normale Betriebsbedingungen

Umgebungstemperatur : 40°Cmax /4°Cmin ( Mittelwert 30°C) Höhe : bis 2000 Meter Relative Feuchte : Max 30% bei 40°C / max 90% bei 20°CBEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 6 von 12

Kap 4 BENUTZUNG DER SPÜLMASCHINE

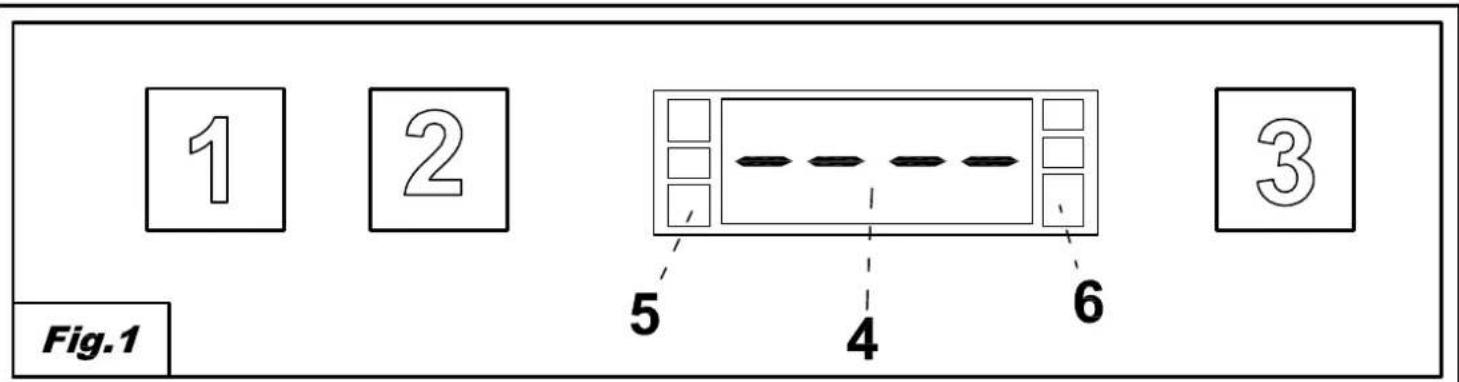

Legende und Zeichenerklärung Siehe Abb. 1:

BETRIEBSANZEIGE (LED)

Einschalten Siehe Abb. 2:

• Schalten Sie den Hauptschalter ein und öffnen Sie den externen Wasserhahn.

• Prüfen Sie, ob der Überlauf vorhanden ist.

• Drücken Sie die Taste ON/OFF (1).

• Die CHECK-ANZEIGE (6) leuchtet zunächst rot und nach Abschluss des Selbsttests grün. Im Fall einer schwerwiegenden Störung leuchtet der LED- Balken rot und der Gerätebetrieb wird unterbrochen; im Fall eines nicht schwerwiegenden Fehlers leuchtet er gelb, der Gerätebetrieb wird nicht unterbrochen.

• Bei Ausführungen mit eingebautem Wasserenthärter (* optional) drücken Sie die Taste START (3) , um den Wasserzulauf zu starten; bei Geräten ohne Wasserenthärter beginnt er automatisch beim Einschalten.

• Der Displaypunkt blinkt, bis der Füllstand erreicht ist.

• Während die Maschine aufheizt, leuchten die LEDs der BETRIEBSANZEIGE (5) von oben nach unten auf.

• Wenn die Betriebstemperatur erreicht ist, leuchtet die BETRIEBSANZEIGE (5) dauerhaft grün.

• Die optimalen Spülbedingungen sind erreicht.

Siehe Abb. 3: Damit das Gerät einwandfrei funktioniert, beachten Sie bitte folgende Hinweise:

• Verwenden Sie einen passenden Korb; beladen Sie ihn nicht zu voll und stapeln Sie die Geschirrteile nicht übereinander.

• Entfernen Sie grobe und anhaftende Rückstände vom Geschirr, bevor Sie es in die Spülmaschine einräumen.

• Stellen Sie die leeren Behälter umgekehrt in den Korb.

• Stellen Sie Teller und flaches Geschirr mit nach oben geneigter Innenfläche schräg in den Tellerkorb.

• Besteck sollte mit dem Griff nach unten in den Besteckköcher gestellt werden.

• Räumen Sie Silber- und Edelstahlbesteck nicht in denselben Besteckkorb ein, um zu verhindern, dass das Silber anläuft und der Edelstahl Rostflecken bekommt.

• Das Spülgut sollte möglichst sofort nach dem Gebrauch gespült werden, damit die Rückstände nicht antrocknen und anhaften.

• Spülen Sie nur bruchfestes und spülmaschinengeeignetes Geschirr in der Maschine.

Programmauswahl und -start

• Wählen Sie durch wiederholtes Drücken der Taste PROGRAMMAUSWAHL (2) das gewünschte Spülprogramm in Funktion des Geschirrs und seiner Verschmutzung. Die Programmnummer wird am Display angezeigt (Abb. 4).

• Für den Programmstart drücken Sie nun die Taste START (3) . Während des Programmablaufs blinken die LEDs der BETRIEBSANZEIGE (5) progressiv von unten nach oben.

• Nach Abschluss des Spülprogramms leuchtet die Anzeige dauerhaft grün (Abb. 5).

Das Geschirr trocknet schneller, wenn der Geschirrkorb anschließend sofort aus der Maschine herausgezogen wird.

• Um ein Spülprogramm vorzeitig zu unterbrechen, drücken Sie die Taste START (3). Hinweis: Durchschub spülmaschinen schalten nach dem ersten Arbeitszyklus selbsttätig auf Automatikstart, d. h., die Spülgänge starten automatisch, sobald die Haube geschlossen wird. Dieser Betriebsmodus wird am Display durch die Anzeige “AS” visualisiert.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 7 von 12

4.5 Unbegrenztes Spülprogramm (* optional)

Hierbei handelt es sich um ein verlängertes Spülprogramm, dessen Dauer abhängig vom Modell variiert.

• Die Programmdauer kann nach Belieben eingestellt werden: Durch Drücken der Taste START (3

wird der laufende Spülgang unterbrochen und das Gerät schaltet auf Klarspülen.

Automatischer Programmstart Mit dieser Funktion startet das gewählte Programm unmittelbar beim Schließen der Gerätetür. Um die Funktion zu aktivieren ( Abb. 6 ):

• Halten Sie die Taste START (3) bei eingeschaltetem Gerät und geöffneter Tür so lange gedrückt, bis am Display AS eingeblendet wird.

• Um sie zu deaktivieren, die Taste START (3) bei geöffneter Tür erneut fünf Sekunden lang drücken.

4.7 Entnehmen des Bodensiebs

• Drehen Sie den Spül- und Klarspülarm orthogonal zur Gerätetür ( Abb. 7 ).

Entnehmen Sie die beiden Siebhälften an ihren Griffen.

4.8 Entleeren der Spülmaschine

4.8.1 Geräte ohne Ablaufpumpe

• Schalten Sie die Spülmaschine aus.

• Entnehmen Sie das Bodensieb, sofern vorhanden ( Abb. 7A ).

• Ziehen Sie den Überlauf nach oben heraus ( Abb. 8B ).

• Warten Sie, bis sich der Tank vollständig geleert hat.

• Falls erforderlich, entnehmen und reinigen Sie das untere Sieb ( Abb. 8C ).

4.8.2 Geräte mit Ablaufpumpe (* optional)

• Falls vorhanden, entnehmen Sie das Bodensieb ( Abb. 7 ).

• Sofern vorhanden, ziehen Sie den Überlauf nach oben heraus. ( Abb. 9 ).

• Schließen Sie die Gerätetür.

• Wählen Sie das Programm dr.

• Schalten Sie es durch Drücken der Taste START (3) ein.

• Das Gerät führt einen Ablaufzyklus mit Selbstreinigung aus (* falls vorgesehen) u nd schaltet sich anschließend aus.

• Falls erforderlich, entnehmen Sie das untere Sieb und reinigen Sie es ( Abb. 8C ).

4.9 Ausschalten der Spülmaschine

• Drücken Sie die Taste ON/OFF (1); am DISPLAY (4) bleiben die mittleren drei Segmente eingeschaltet und zeigen die anliegende Spannung an.

4.10 Regenerierung der Austauschharze (* optional)

Bei Geschirrspülmaschinen mit eingebautem Enthärter muss ein Harz- Regenerationszyklus ausgeführt werden, wenn am Display die Anzeige rEG blinkt, um den einwandfreien Betrieb des Enthärtungssystems wiederherzustellen. Gehen Sie hierzu folgendermaßen vor ( Abb. 11 ):

• Den Geschirrspüler ausräumen und den Spülraum reinigen.

• Das Bodensieb entnehmen und den Salzvorratsbehälter in der Wanne öffnen.

• Etwa 250-300 g Regeneriersalz (Kochsalz ohne Zusatzstoffe; Körnung 1 - 2 mm) in den Behälter füllen.

• Den Behälter wieder fest verschließen.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 8 von 12

• Sicherstellen, dass der Überlauf entfernt wurde.

• Die Tür schließen und das Gerät einschalten.

• Die Regenerierfunktion durch wiederholtes Drücken der Taste PROGRAMMAUSWAHL (2) auswählen, bis am Display rEG erscheint.

• Die Taste START (3) drücken, um den Zyklus zu starten.

• Der Regenerationszyklus setzt ein und dauert ca. 20 Minuten.

• Danach schaltet sich das Gerät selbsttätig aus. Hinweis: Schalten Sie die Geschirrspülmaschine während des Regenerationszyklus nicht aus.

4.11 Informationsanzeigen

Wenn die Taste PROGRAMMWAHL (2 ) bei eingeschaltetem Gerät für fünf Sekunden gedrückt wird, werden nacheinander folgende Informationen angezeigt:

• “CC” Gesamtzahl aller ausgeführten Spülgänge des Geräts.

4.12 Übersicht der möglichen Anzeigen

Ausgeführte Spülgänge

Automatischer Programmstart aktiviert

Unbegrenztes Spülprogramm

Mittleres Spülprogramm

Wasserablauf nach Programmende

Harzgenerierung erforderlich oder läuft

• Am Ende des Tages das Gerät immer entleeren. Halten Sie sich dabei an d ie Anweisungen im Abschnitt “Entleeren der Maschine”.

Mit dem Hauptschalter die Stromversorgung trennen und den externen Wasserzulaufhahn schließen.

Die normalen Wartungsarbeiten ausführen und das Gerät entsprechend der Beschreibung im Abschnitt “Wartung” reinigen.

Lassen Sie die Tür möglichst angelehnt, um das Entstehen unangenehmer Gerüche im Inneren zu vermeiden.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 9 von 12

Vor Wartungsarbeiten jeder Art das Wasser vollständig ablassen, die Stromversorgung trennen und das externe Wasserventil schließen.

Keinen Druckwasserstrahl benutzen, da dieser die elektrische Anlage beschädigen könnte.

Die Außenflächen erst im abgekühlten Zustand mit speziellen Edelstahl-Pflegeprodukten reinigen. Bei Vereisungsgefahr das Wasser aus dem Boiler und der Spülpumpe ablassen.

Zur Gewährleistung der Funktionstüchtigkeit der Maschine müssen regelmäßig die nachstehenden Wartungsarbeiten ausgeführt werden. Das Gerät muss außerdem regelmäßig mit geeigneten, nicht korrosiven, handelsüblichen Produkten desinfiziert werden.

5.3 Reinigung der Filtergruppe

Diese Arbeit am Ende des Tages ausführen, oder wenn man Schmutzrückstände an den Filtern bemerkt:

1. Die Körbe entfernen und reinigen.

2. Den Spülraum entsprechend den im Abs

atz “Entleeren der Maschine” angeführten Anweisungen entleeren.

3. Sämtliche Filter aus der Spülmaschine entfernen und sorgfältig reinigen.

4. Zur Reinigung des Stahltanks keine scheuernde Produkte oder Gegenstände benutzen.

5. Am Ende der aufgelisteten Arbeiten alle Teile wieder richtig einsetzen.

5.4 Reinigung der Spülarme

Die Spül- und Nachspülarme können einfach entfernt werden, um die regelmäßige Reinigung der Düsen zu gestatten und möglichen Verstopfungen und/oder Ablagerungen vorzubeugen. Wie folgt vorgehen ( Abb.10

• Die Nutmutter R abschrauben und die Arme herausziehen.

• Alle Teile unter fließendem Wasser waschen, die Düsen sorgfältig reinigen, dafür eventuell einen Zahnstocher oder kleine Werkzeuge benutzen.

• Die Drehzapfen der Arme in der Maschine und den Austrittsbereich des Spül- und Nachspülwassers reinigen.

• Die Arme wieder montieren und sicherstellen, dass sie sich frei drehen..BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 10 von 12

Das Gerät verfügt über ein Selbstdiagnosesystem, das verschiedene Störungen erfassen und melden kann. Störung Beschreibung und mögliche Abhilfe

Klarspülprogramm nicht ausgeführt. Das Klarspülprogramm wurde nicht korrekt ausgeführt. Klarspüldüsen überprüfen und ggf. säubern.

Kein Wasserablauf. Wasser läuft nicht oder nicht vorschriftsmäßig aus dem Gerät ab. Ablaufschlauch auf Knicke oder Quetschungen und Geruchsverschluss und Filter auf Verstopfungen untersuchen. Bei Maschinen mit Überlauf muss dieser vor dem Einschalten des Ablaufzyklus entfernt werden.

Störung Klarspültemperatur. Der Boiler wurde während des Spülgangs nicht oder nicht innerhalb der vorgesehenen Zeit wieder auf Betriebstemperatur erhitzt. Das Gerät ausschalten und ein neues Programm ausführen. SAFE

Störung Wassereinlauf in Spülraum. Die Wasseranschlüsse des Geräts überprüfen und, ob der Wasserzulaufhahn geöffnet ist. Wo vorgesehen, prüfen, ob der Überlauf vorhanden ist. Das Gerät ausschalten und erneut Wasser einlaufen lassen.

Störung Spülraumthermometer. (Sonde offen) Das Gerät erfasst die Temperatur im Spülraum nicht. Das Gerät aus- und wieder einschalten.

Störung Spülraumthermometer. (Kurzschluss Sonde) Das Gerät erfasst die Temperatur im Spülraum nicht. Das Gerät aus- und wieder einschalten.

Störung Boilerthermometer. (Sonde offen) Das Gerät erfasst die Boilertemperatur nicht. Das Gerät aus- und wieder einschalten.

Störung Boilerthermometer. (Kurzschluss Sonde) Das Gerät erfasst die Boilertemperatur nicht. Das Gerät aus- und wieder einschalten.

Time out Boilerfüllung: Der Boiler wurde nicht gefüllt. Das Klarspülprogramm wird nicht ausgeführt. Prüfen, ob der Wasserzulaufhahn geöffnet ist. Das Gerät aus- und wieder einschalten und ein neues Programm ausführen.

Wassermenge beim Klarspülprogramm unzureichend: Das Klarspülprogramm wurde mit zu wenig Wasser aus geführt. Klarspüldüsen überprüfen und ggf. säubern. Der Gerätebetrieb wird nicht unterbrochen.

Störung Wiederherstellung Spülraumtemperatur: Der Spülraum wurde während des Spülgangs nicht oder nicht innerhalb der vorgesehenen Zeit wieder auf Betriebste mperatur erhitzt. Das Gerät ausschalten und ein neues Programm ausführen. SAFE

Elektromechanische Sicherheit: Die Sicherheitsthermostate von Boiler oder Tank oder der Tank-Sicherheitsdruckschalter wurden ausgelöst. SAFE

Sicherheit Füllstand: Wasserstand im Spülraum nicht korrekt. ACHTUNG! Durch Aus- und Einschalten des Geräts werden die Anzeigen rückgesetzt. Sollte die Störung nach Ausführung der hier beschriebenen Schritte erneut auftreten, bitte den autorisierten Kundendienst verständigen.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 11 von 12

Kap 7 EINSTELLUNGEN UND ANPASSUNGEN

Die nachfolgenden Einstellungen dürfen ausschließlich von einem Fachmann vorgenommen werden. Die Einstellung der unten aufgeführten Parameter kann bei der Installation oder später nach Aufruf des Einstellungsmenüs erfolgen.

• Gerät auf Stand-by bei geöffneter Tür.

• Halten Sie die Tasten 2 und 3 (Wahl des Spülprogramms und START ) gleichzeitig 5 Sekunden gedrückt und geben Sie den Schlüssel CH 12 ein (Parameteränderungen mit Tasten 2 und 3, Bestätigen mit Taste 1).

• Betätigen Sie anschließend wiederholt die Taste 1 (ON/OFF ), um durch die folgenden Menüpunkte zu navigieren, die mit den Tasten 2 und 3 aktiviert bzw. verändert werden können (veränderte Parameter werden automatisch gespeichert und müssen nicht bestä tigt werden). Die im Verzeichnis enthaltenen Parameter können abhängig vom Gerätetyp variieren.

Boiler Temperature Einstellung der Boilertemperatur für die Programme. Bei Ausführungen mit atmosphärischem Boiler (Klarspülpumpe) sind unterschiedliche Einstellungen für jedes Programm vorhanden (b1 – b2 – b3).

Tank Temperature Einstellung der Spülraumtemperatur für die Programme. Bei Ausführungen mit Klarspülpumpe stehen für jedes Programm unterschiedliche Einstellungen zur Verfügung (t1 – t2 – t3).

Aktivieren der Temperaturanzeige von Spülraum und Boiler.

Thermo - Stop Aktivierung der Funktion "Thermostop", die eine optimale Klarspültemperatur gewährleistet.

Energy Saving Aktivierung der Funktion "Energy Saving", mit der Strom gespart wird, wenn das eingeschaltete Gerät nicht benutzt wird.

Detergent Pump Manuelle Betätigung des Spülmitteldosierers.

Rinse Aid Pump Manuelle Betätigung des Klarspülmitteldosierers.

Manual Rinse Manuelle Betätigung der Klarspülpumpe.

Water Hardness Einstellung Härtegrad des Leitungswassers (Geräte mit Wasserenthärter): Die einzugebenden Werte bitte der Tabelle unten entnehmen.

Set Number Service Cycles Einstellung und Aktivierung des Zykluszählers, der die Wartungsmeldung aktiviert (Service). Um die Anzeige „Service” auszublenden, die Taste 3 (START) bei ausgeschaltetem Gerät und offener Gerätetür gedrückt halten.

Autostart Autoenabling Selbsttätige Aktivierung des automatischen Programmstarts.

Cycle Counter Zykluszähler Um die eingestellten Parameter zu speichern und den Programmiermodus zu verlassen, halten Sie die Taste 1 gedrückt, bis die Segmente der Spannungsanzeige aufleuchten.BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 12 von 12

7.1 Aufnahmefähigkeit der Ionenaustauscherharze

Die folgende Tabelle gibt Aufschluss darüber, nach wie vielen Spülgängen das Austauscherharz in Abhängigkeit vom Härtegrad des Leitungswassers regeneriert werden muss. Stellen Sie den Parameter dH im Einstellungsmenü ein (vgl. Abschn. ....). dH °F Anz. Spül- gänge

dH °F Anz. Spül- gänge

dH °F Anz. Spül- gänge

dH °F Anz. Spül- gänge

HINWEIS: Jede Einheit am Display entspricht zehn Spülgängen. Kap 8 ENTSORGUNG An unseren Maschinen gibt es keine Materialien, für die besondere Entsorgungsmaßnahmen benötigt werden. (Anzuwenden in den Ländern der Europäischen Union und in Ländern mit Anwendung separater Sammelsysteme) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es am Ende seiner Lebenszeit nicht zusammen mit normalem Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von andern Abfällen und führen Sie es dem Recycling zu, um Umwelt und Gesundheit nicht zu schädigen und die nachhaltige Wiederverwendung der stofflichen Ressourcen zu ermöglichen. Private Nutzer sollten den Händler, bei dem das Produkt gek auft wurde, oder die zuständigen Behörden kontaktieren, um Informationen zur getrennten Sammlung und zum Recycling dieses Produktes zu erhalten. Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und die Fristen und Bedingungen des Kaufvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. Kap 9 UMWELT

UMWELTFREUNDLICHER GEBRAUCH Die Beachtung einfacher Maßnahmen kann zu einem umweltschonenden Gebrauch des Geschirrspülers beitragen: Nur voll beladene Körbe waschen. Den Geschirrspüler bei Nichtgebrauch ausschalten. Die Maschine im Standby-Betrieb geschlossen halten Das Spülprogramm je nach Verschmutzungsgrad wählen. Bei Wassererwärmung mit Gas die Maschine an die Warmwasserleitung anschließen. Das Abwasser muss in eine angemessene Kanalisation geleitet werden. Die empfohlenen Reinigermengen nicht überschreiten. Der Hersteller behält sich das Recht vor, ohne Vorankündigung Änderungen elektrischer, technischer und ästhetischer Art sowie Teileersetzungen vorzunehmen, um stets ein zuverlässiges, langlebiges und technisch fortschrittliches Produkt anbieten zu können.
