HASZNÁLATI ÚTMUTATÓ Bravia KD43XH8599 SONY

Bezdrôtová technológia

Protokol IEEE 802.11a/b/g/n/ac

Bluetooth ^® verzia 4.2

A TV-készülékhez a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából.

Beállítási útmutató

• TV telepítése és beállítása.

Felhasználói útmutató (a jelen útmutató) / Biztonsági dokumentáció

- Biztonsági előírások, távvezérlő, hibaelhárítás, fali konzol felszerelése, műszaki adatok stb.

Súgóútmutató (Képernyőn megjelenő útmutató)

• Beállítások, Android TV funkciók, Internetkapcsolat, hibaelhárítás stb.
• A megnyitásához nyomja meg a HELP gombot a távirányítón és válassza a Súgóútmutató lehetőséget.

- Okostelefonjáról is elérheti a Súgóútmutatót.

FONTOS - Olvassa el a Szoftver végfelhasználói licencszerződését a Sony termék használata előtt. A

készülék használatával elfogadja a Szoftver végfelhasználói licencszerződését. Az Ön és a Sony között létrejött szoftver licencszerződés elérhető online a Sony weboldalán (http://www.sony.net/tv-software-licenses/) vagy a készülék képernyőjén. Lépjen be a [Beállítások] → [Eszközbeállítások] → [Névjegy] → [Jogi információk] → [Megjegyzések és licencek] menübe.

Megjegyzés

• Kérjük, hogy a tv használata előtt olvassa el a következőt: „Biztonsági előírások”.
• További biztonsági előírásokért olvassa el a mellékelt biztonsági dokumentációt.
• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.
• A típusnévben szereplő „xx“ a kialakításra, a színváltozatra vagy a televízió-rendszerre vonatkozó számjegynek felel meg.

Az azonosító címke helye

A típusszám, a gyártási idő (év/hónap) és az áramellátás típusának címkéje a televízió hátulján vagy a csomagoláson találhatók.

Hálózati adapterrel kiegészített modellek:

A hálózati adapter típusszáma és sorozatszáma a hálózati adapter alján olvasható.

FONTOS FIGYELMEZTETÉS

Megjegyzés a rádióberendezéssel kapcsolatban

A Sony Corporation igazolja, hogy a KD-49XH9196, KD-49XH8599, KD-49XH8596, KD-49XH8588, KD-49XH8577, KD-49XH8505, KD-43XH9196, KD-43XH8599, KD-43XH8596, KD-43XH8588, KD-43XH8505 típusú rádiós berendezések megfelelnek a 2014/53/EU irányelv előírásainak. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.compliance.sony.eu/

Megjegyzés a felhasználók számára: a következő tájékoztatás az EU irányelveit alkalmazó országokban értékesített készülékekre vonatkozik.

Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó : Az 5 150 – 5 350 MHz-es sáv beltéri használatra van korlátozva.

Biztonsági előírások

Üzembe helyezés, beállítás

Tüz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a tvkészüléket az alábbi utasításoknak megfelelően helyezze üzembe és használja.

Üzembe helyezés

• A tv-készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.
• Helyezze a tv-készüléket stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést, vagy a tulajdon megrongálódását okozhatja.
• Helyezze a tv-készüléket egy olyan helyre, ahonnan nem lehet lerántani, lelökni vagy feldönteni.
• Helyezze el úgy a tv-készüléket, hogy a tv asztali állványa ne lógjon túl a tv-állványon (nincs mellékelve). Ha az asztali állvány túllóg a tv-állványon, az a tv-készülék eldölését vagy leesését okozhatja, ami személyi sérülést vagy a tv megrongálódását eredményezheti.

• A tv-készülék szállítása előtt húzza ki az összes kábelt.
• A tv-készülék szállításához legalább két ember szükséges.
• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az LCD-képernyőre és a képernyőt körülvevő keretre.
• Ha felemeli vagy áthelyezi a tv-készüléket, az aljánál fogja meg.

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.
• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.

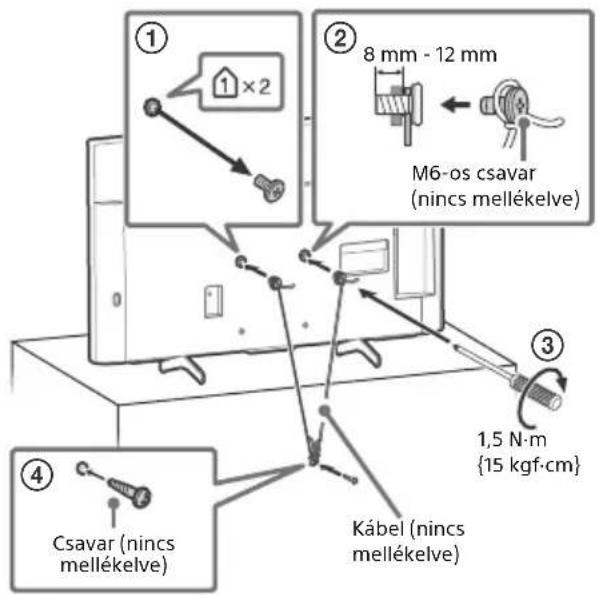

A felborulás megakadályozása

① 1 × 2 ② 8 mm - 12 mm M6-os csavar (nincs mellékelve) ③ 1,5 N·m {15 kgf·cm} ④ Csavar (nincs mellékelve) Kábel (nincs mellékelve)

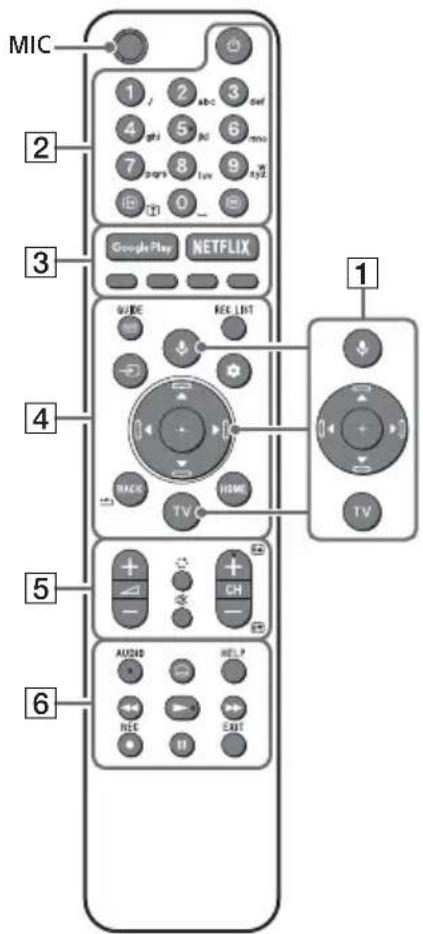

Távvezérlő és TV

A távvezérlő alakja, gombjainak helye, elérhetősége és funkciója a régiótól/országtól/a televízió típusától függően változhat.

MIC 1 2 abc 3 dwf 4 ghi 5 Jd 6 mno 7 8 9 tv 10 yz ID 0 _ Google Play NETFLIX VIDE REC LIST BACK HOME TV 1 TV 5 AUDIO HELP REC EDIT 6

1 ↓ (Mikrofon): Használja a Google Segéd*1*2 vagy hangalapú keresés*2 lehetőségeket. A TV-készülék vezérlésére vonatkozó tanácsokhoz nyomja meg a ↓ (Mikrofon) gombot és mondja be a „hangos tanácsok” kifejezést.*1

▲/▼/◄/►/⊕: A képernyőn történő navigálás és elemkiválasztás eszköze.

TV: A TV-csatornák listájának megjelenítése vagy bemenet váltása.

2 ⏻ (Készenléti üzemmód)

Számgombok

i+/ (Információ/Szöveg felfedése):

Információk megjelenítése.

(Teletext): Teletext információk megjelenítése.

3 Google Play / NETFLIX ^1 / Színes gombok
4 GUIDE: A TV-készülék vagy Kábel- és műholdvevő digitális műsorújságjának megjelenítése*1*3.

REC LIST: Az USB HDD/DVR*3 felvételi listájának megjelenítése.

(Bemenetválasztás): Jelenítse meg és válassza ki a bemeneti forrást stb.
(Gyors beállítások): Gyors beállítások megjelenítése.

BACK/

HOME

5 ∠ +/- (Hangerö)

(ugrás)

× (Némítás)^*4

CH +/-/▲/▼: Válassza ki a csatornát, vagy a következő (▲) /előző (▼) oldalt.

6 AUDIO: Válassza ki a többnyelvű forrás hangját vagy a kettős hangot (a műsor forrásától függően).

(Feliratok beállítása)

HELP: Súgó menü megjelenítése.

◀/▶/▶/||

- REC: Az aktuálisan megtekintett műsor rögzítése USB HDD/DVR*3 eszközre.

EXIT

8 7

7 ⏻ (Bekapcsolás)/+/-

8 Távvezérlő érzékelője / Fényérzékelő / LED-megvilágítás

*1 Csak egyes régiók/országok/TV-készülék típusok/nyelvek esetén.
*2 A Google Segéd vagy a hangalapú keresés használatához internetkapcsolat szükséges.
*3 [Kábel- és műholdvevő beállítás] beállítás szükséges.
*4 A kisegítő parancsikon elérhető a (Némítás) gomb megnyomásával és nyomva tartásával.

További információért tekintse meg a Súgóútmutatót.

A tv felszerelése a falra

Az opcionális Fali konzol használata (SU-WL450)\* (nincs mellékelve)

Vásárlóink figyelmébe:

Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.

Sony viszonteladók és alvállalkozók figyelmébe:

A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést.

Fali konzol felszerelési tájékoztató

A TV jelen használati útmutatója csak a falra történő rögzítés előkészítésének lépéseit mutatja be. A Fali konzolos felszerelésre vonatkozó útmutatásért olvassa el a Fali konzolhoz tartozó felszerelési tudnivalókat az adott TV-típus termékoldalán. https://www.sony.eu/support

Felkészülés a Fali konzol felszerelésére

• A kábelek csatlakoztatása előtt készítse elő a TV-készüléket a Fali konzolra szereléshez.
• Kövesse az adott típus Fali konzoljához mellékelt használati útmutatóban leírtakat. A TV felszerelése megfelelő szaktudást igényel, különösen a készülék súlyát tartó fal teherbírásának megállapítását illetően.
• A készülék falra rögzítését mindig bizza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.
• A Fali konzol csavarjai nincsenek mellékelve.
• A készülék falra szerelését szakemberrel végeztesse.
• Biztonsági okokból, határozottan javasolt az eredeti Sony tartozékok használata, közöttük a következők: —Fali konzol SU-WL450

- A Fali konzolt a Fali konzolhoz mellékelt csavarokkal rögzítse a tv-készülékhez. A mellékelt csavarok kialakítása az ábrának megfelelő, a Fali konzol csatlakozófelületétől mérve.

A csavarok hossza és átmérője a Fali konzol típusától függően különböző. A mellékelt csavarok helyett más csavarok használata a tv-készülék belső sérülését eredményezheti, illetve a készülék leesését stb. okozhatja.

8 mm - 12 mm

Csavar (M6) Fali konzol A televízió hátsó fedele

- A nem használt csavarokat és asztali állványt biztonságos helyen tárolja addig, amíg készen nem áll az asztali állvány rögzítésére. A csavarokat kisgyerekek elől tartsa elzárva.

* Csak egyes régiókban/országokban/tv-modellekben.

Megjegyzés

- Az LCD-kijelző sérülésének elkerülése érdekében helyezze a TV-t a képernyőjével lefelé vastag és puha anyaggal fedett, vízszintes és stabil felületre, amíg az asztali állványt leszereli a készülékről.

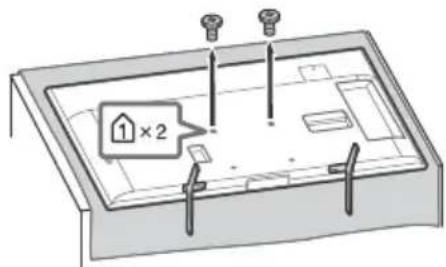

Távolítsa el a TV hátulján található csavarokat

1 × 2

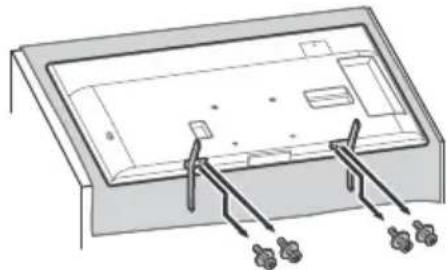

Az asztali állvány leválasztása a televízióról

Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat.

1 Indítsa újra a TV-t a távvezérlő bekapcsológombjának körülbelül öt másodpercig tartó megnyomásával. A TV újraindul. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból. Majd nyomja meg a TV-n található bekapcsológombot és engedje fel. Várjon két percet, majd csatlakoztassa a hálózati kábelt.
2 Tekintse meg a Súgóútmutatót a távvezérlő HELP gombjának megnyomásával.
3 Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak.
4 Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv végén található).

Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n.

A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra.

A távvezérlő nem működik.

• Cserélje ki az elemeket.
Elfelejtette a szülői zárhoz tartozó jelszót.
- Írja be a 9999 PIN-kódot, és adja meg az új PIN-kódot.

A hibaelhárítást illető további információért tekintse meg a Súgóútmutatót.

Műszaki adatok

Rendszer

Megjelenítő típusa: LCD (folyadékkristályos kijelző), LED háttérvilágítás

Tv-rendszer: Országtól/területválasztástól/

Digitális: DVB-T/DVB-C/DVB-T2 ^4

Színrendszer: PAL/SECAM/NTSC3.58 (Csak

videó)/NTSC4.43 (Csak videó)

Fogható csatornák: Országtól/

területválasztástól/tv-modelltől függően

Analog: UHF/VHF/kábel

Digitális: UHF/VHF/kábel

Mühold ^*1 : 950-2 150 MHz KF frekvencia

Hangkimenet: 10 W + 10 W

Vezeték nélküli technológia

IEEE 802.11a/b/g/n/ac protokoll

Bluetooth® 4.2-es verzió

Frekvenciasáv(ok)

Frekvenciatartomány	Kimeneti teljesítmény
Vezeték nélküli LAN (Televízió)
2 400-2 483,5 MHz	< 20,0 dBm
5 150-5 250 MHz	< 23,0 dBm
5 250-5 350 MHz	< 20,0 dBm
5 470-5 725 MHz	< 20,0 dBm
5 725-5 850 MHz	< 13,9 dBm
Bluetooth® (Televízió)
2 400-2 483,5 MHz < 10,0 dBm
Bluetooth® (Távvezérlő)
2 400-2 483,5 MHz < 10,0 dBm

Bemeneti/kimeneti csatlakozók

Antenna/kábel

75 Ohm külső antennacsatlakozó VHF/

UHF-hez

Müholdantenna ^*1

F típusú anya csatlakozó, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es

kapcsolójel, Egykábeles terjesztés EN50494.

→/COMPONENT IN

YP_BP_R (Komponens videoó): 1080p (50, 60 Hz),

1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Hangbemenet (RCA aljzatok)

AVIN

Videóbemenet (közös RCA érintkező Y bemenettel)

HDMI IN 1/2/3/4 (támogatják a 4K felbontást, HDCP 2.3 kompatibilis)

Video:

4096 × 2160p (50, 60 Hz)^23, 4096 × 2160p

Részletes leírást a Súgóútmutatóban talál.

Kivéve eARC üzemmódban

5,1 csatornás lineáris PCM: 32/44,1/48/

88,2/96/176,4/192 kHz 16/20/24 bit, Dolby

Audio, Dolby Atmos, DTS

Részletes leírást a Súgóútmutatóban talál.

ARC üzemmódban

Kétcsatornás lineáris PCM: 48 kHz 16 bit,

Dolby Audio, Dolby Atmos, DTS

Digitális optikai csatlakozó (kétcsatornás

lineáris PCM: 48 kHz 16 bit, Dolby Audio, DTS)

( sztereó mini csatlakozó )

Fejhallgató

USB-eszköz csatlakozója (3 USB HDD-eszköz a FELVÉTEL funkcióhoz)

Az 1. és 2. USB-csatlakozó támogatja a High

Speed USB (USB 2.0) szabványt

A 3. USB-csatlakozó támogatja a Super Speed

USB (USB 3.1 Gen 1) szabványt

Itételes hozzáférési modul (CAM) nyílása

LAN

10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.)

- DC IN 19.5 V

Hálózati adapter bemenete

Tápellátás, adatlap és egyebek

Tápellátás

19,5 V DC hálózati adapterrel

Besorolás: Bemenet: 220 V – 240 V AC, 50 Hz

Energiahatékonysági osztály

KD-49XH91xx / 49XH85xx: B

KD-43XH91xx / 43XH85xx: B

Képernyöméret (átlósan mérve) (Kb.)

KD-49XH91xx / 49XH85xx: 123,2 cm /

49 hüvelyk

KD-43XH91xx / 43XH85xx: 108,0 cm /

43 hüvelyk

Teljesítményfelvétel

[Normál] üzemmódban

KD-49XH91xx / 49XH85xx: 105 W

KD-43XH91xx / 43XH85xx: 89 W

[Élénk] üzemmódban

KD-49XH9196, KD-49XH8599, KD-49XH8596,

KD-49XH8588, KD-49XH8577, KD-49XH8505:

160 W

KD-43XH9196, KD-43XH8599, KD-43XH8596,

Éves energiafogyasztás ^*7

KD-49XH91xx / 49XH85xx: 146 kWh évente

KD-43XH91xx / 43XH85xx: 123 kWh évente

Energiafogyasztás készenléti üzemmódban ^8*9

0,50 W (25 W szoftver-/EPG-frissítési üzemmódban)

Kijelző felbontása

3 840 képpont (vízszintes) × 2 160 sor (függőleges)

Kimeneti áramerősség

USB 1/2

5V=max.500mA

USB 3

5 V = r - m a x. 900 mA

Méretek (Kb.) (szé × ma × mé) (cm)

asztali állvánnyal (asztali állvány nélkül)

KD-49XH91xx / 49XH85xx: 109,8 × 69,9 × 27,9

(109,8 × 64,4 × 5,8)

KD-43XH91xx / 43XH85xx: 96,5 × 62,4 × 26,4

(96,5 × 56,9 × 5,8)

Tömeg (Kb.) (kg)

asztali állvánnyal (asztali állvány nélkül)

KD-49XH91xx / 49XH85xx: 13,7 (13,2)

KD-43XH91xx / 43XH85xx: 11,3 (10,8)

Egyebek

Külön megvásárolható tartozékok Fali konzol: SU-WL450

Üzemi hömérséklet: 0 °C – 40 °C között

Működési páratartalom: 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül)

*1 Nem minden tv rendelkezik DVB-T2 vagy DVB-S/S2 technológiával vagy műholdantenna-terminálal.

*2 Ha a bemenet felbontása 4096 × 2160p, és a [Szélesvásznú mód] beállítás értéke [Normál], a megjelenített kép felbontása 3840 × 2160p. 4096 × 2160p felbontás megjelenítéséhez állítsa a [Szélesvásznú mód] beállítást [Teljes 1] vagy [Teljes 2] értékre.

*3 A 18 Gb/s támogatásához válassza ki a [HDMI-jelformátum] lehetőséget a [Javított formátum] beállításnál.

*4 Részletes leírást az online Súgóútmutatóban talál.

*5 Csatlakoztassa hangrendszerét a HDMI IN 3 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez.

*6 Csak egyes régiókban/országokban/tv-modellekben.

*7 Energiafogyasztás kWh/év értékben kifejezve, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 4 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ.

*8 A megadott készenléti energiafogyasztást akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat.

*9 Ha a tv-készülék csatlakoztatva van a hálózathoz, az energiafogyasztás készenléti üzemmódban megnő.

Megjegyzés

- A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.

- A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.

- A Google Segéd használatához különböző szolgáltatásokra és alkalmazásokra történő előfizetésre lehet szükség, valamint további feltételek és/vagy költségek merülhetnek fel.

Megjegyzések a digitális tv-funkcióról

- Előfordulhat, hogy a digitális TV (digitális földfelszíni videoadás, műholdas- és kábeltelevízió), az interaktív szolgáltatások és a hálózati funkciók nem érhetők el minden országban vagy területen. Lehetséges, hogy egyes funkciók nincsenek engedélyezve vagy nem működnek megfelelően bizonyos szolgáltatók és hálózati környezetek használata esetén. Egyes TV-szolgáltatók díjat számolhatnak fel a szolgáltatásaikért.

- Ez a TV támogatja az MPEG-2, H.264/MPEG-4 AVC és H.265/HEVC kodekeket használó digitális műsorszolgáltatást, de nem garantálható, hogy az idővel esetlegesen változó összes szolgáltatóval/szolgáltatásjellel kompatibilis lesz.

Védjegyekkel kapcsolatos információk

• A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.
• A Dolby, Dolby Vision, Dolby Atmos, Dolby Audio, és a dupla D szimbólum a Dolby Laboratories védjegyei. A gyártás a Dolby Laboratories licencengedélyével történt. Bizalmas kiadatlan anyagok. Dolby Laboratories © 2012-2018 szerzői joga. Minden jog fenntartva.
• A Gracenote, a Gracenote embléma és szöveges logó és a „Powered by Gracenote” embléma a Gracenote, Inc. vállalat védjegye vagy bejegyzett védjegye az Egyesült Államokban és/vagy más országokban.
• A Google, a Google Play, a Chromecast, a YouTube, az Android TV és az egyéb kapcsolódó jelzések és emblémák a Google LLC védjegyei.
• DTS-szabadalmakról lásd a http://patents.dts.com webhelyet. Készült a DTS, Inc. licence alapján. A DTS, a szimbólum, valamint a DTS és a szimbólum együtt, és a Digital Surround a DTS, Inc. bejegyzett védjegyei vagy védjegyei az Amerikai Egyesült Államokban és/vagy más országokban. © DTS, Inc. Minden jog fenntartva.
• A Netflix a Netflix, Inc. bejegyzett védjegye.
• A DiSEqC™ az EUTELSAT védjegye. Ez a tv-készülék támogatja a DiSEqC 1.0 szabványt. Ez a tv-készülék nem motoros antennák vezérlésére lett tervezve.
• A TUXERA a Tuxera Inc. cég Egyesült Államokban és más országokban bejegyzett védjegye.
• Minden egyéb védjegy a megfelelő tulajdonosok tulajdonát képezi.

Despre manuale
