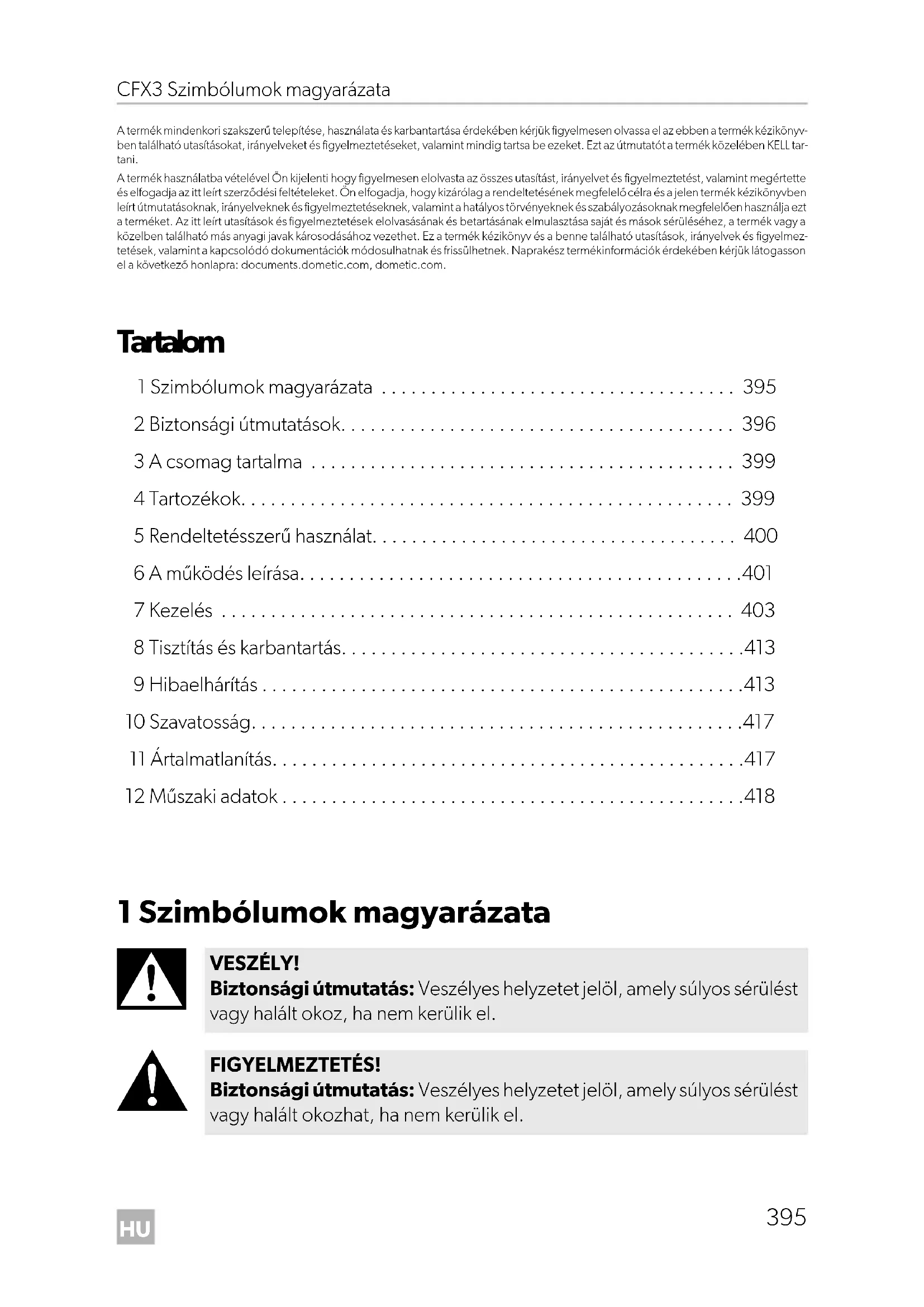

HASZNÁLATI ÚTMUTATÓ CFX3 35 DOMETIC

• A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa el az ebben a termék kézikönyv- ben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tar- tani. A termék használatba vételével Ön kijelenti hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyelmeztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a benne található utasítások, irányelvek és figyelmez- tetések, valamint a kapcsolódó dokumentációk módosulhatnak és frissülhetnek. Naprakész termékinformációk érdekében kérjük látogasson el a következő honlapra: documents.dometic.com, dometic.com. Tartalom 1 Szimbólumok magyarázata p. 395
• 2 Biztonsági útmutatások p. 396
• 3 A csomag tartalma p. 399
• 4 Tartozékok p. 399
• 5 Rendeltetésszerű használat p. 400
• 6 A működés leírása p. 401
• 7 Kezelés p. 403
• 8 Tisztítás és karbantartás p. 413
• 9 Hibaelhárítás p. 413
• 10 Szavatosság p. 417
• 11 Ártalmatlanítás p. 417
• 12 Műszaki adatok 1 Szimbólumok magyarázata p. 418

VESZÉLY! Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okoz, ha nem kerülik el. FIGYELMEZTETÉS! Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okozhat, ha nem kerülik el.HU Biztonsági útmutatások CFX3

2 Biztonsági útmutatások

VESZÉLY! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos vagy halálos sérüléshez vezet. Áramütés miatti veszély

• Hajóknál: Ha a készüléket a elektromos hálózatról táplálja, akkor bizto- sítsa, hogy a hálózat rendelkezzen maradékáram védőkapcsolóval (RCD), maradékáram megszakítóval (RCCB) vagy földelési hiba áram- kör-megszakítóval (GFCI). A telepítésnek, különösen a potenciálisan nedves területeken, meg kell felelnie az összes vonatkozó telepítési előírásnak.

• Soha ne fogjon meg puszta kézzel csupasz vezetékeket. Ez mindene- kelőtt a váltakozó áramú hálózatról történő üzemeltetés során érvé- nyes.

• Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz szá- raz legyen.

FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos, vagy halálos sérüléshez vezethet. Áramütés miatti veszély

• Ne használja a hűtőkészüléket, ha az láthatóan megsérült.

• Ha a hűtőkés tápkábele megsérül, azt a biztonsági kockázat elkerülése érdekében ki kell cserélni a gyártótól vagy annak szervizétől beszerez- hető megfelelő tápkábellel vagy szerelvénnyel.

• Ezen a hűtőkészüléken csak szakember végezhet javításokat. A helyte- len javítások jelentős veszélyeket okozhatnak.

• A készüléket olyan aljzatba illessze be, amely biztosítja a megfelelő csatlakozást, különösen akkor, ha a készüléket földelni kell. VIGYÁZAT! Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el. FIGYELEM! Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el. MEGJEGYZÉS A termék kezelésére vonatkozó kiegészítő információk.HU CFX3 Biztonsági útmutatások

• A készülék elhelyezésekor ügyeljen arra, hogy ne csípje be és ne káro- sítsa a tápkábelt.

• Ne helyezzen el több hordozható aljzatot, vagy hordozható tápegysé- get a készülék hátsó részénél.

• A készülékházban, vagy a beépítési szerkezetben lévő szellőzőnyílá- sokat tilos eltorlaszolni.

• A leolvasztási művelet felgyorsítására ne használjon mechanikus esz- közöket, vagy más anyagokat, kivéve, ha a gyártó ezt javasolja.

• Ne nyissa fel, vagy ne károsítsa a hűtőkört.

• Ne használjon elektromos készülékeket a hűtőkészülék belsejében, kivéve, ha ezeket a készülékeket a gyártó erre a célra javasolja. Egészségkárosodás veszélye

• A készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzé- kelési és mentális képességű, illetve megfelelő tapasztalattal és tudás- sal nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket meg- értve használhatják.

• A 3 és 8 év közötti gyermekek már kivehetnek és berakhatnak élelmi- szereket a hűtőkészülékekbe.

• A gyermekeket felügyelni kell annak érdekében, hogy ne játsszanak a készülékkel.

• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik. Robbanásveszély

• Tilos a hűtőkészülékben robbanékony anyagokat, például gyúlékony hajtógázt tartalmazó permetpalackokat tárolni.

VIGYÁZAT! Ezeknek a felhívásoknak a figyelmen kívül hagyása könnyű vagy mérsékelt sérüléshez vezethet. Áramütés miatti veszély

• A hűtőkészülék üzembe helyezése előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.

• Válassza le a hűtőkészüléket az áramellátásról – Minden tisztítás és ápolás előtt – Minden használat utánHU Biztonsági útmutatások CFX3

Egészségkárosodás veszélye Az élelmiszer szennyeződésének elkerülése érdekében tartsa be a követ- kező útmutatásokat:

• Ellenőrizze, hogy a készülék hűtési teljesítménye megfelel-e a hűtendő élelmiszerek követelményeinek.

• Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.

• Ha hosszabb időszakokra kinyitja a hűtőkészüléket, azzal jelentősen megnövekedhet a hőmérséklet a készülék rekeszeiben.

• Tisztítsa meg rendszeresen az élelmiszerrel érintkező felületeket és a hozzáférhető lefolyórendszereket.

• Ha hosszú időre üresen hagyja a készüléket: – Kapcsolja ki a készüléket. – Olvassza le a készüléket. – Tisztítsa meg és szárítsa meg a készüléket. – A készülék belsejében történő penészképződés érdekében hagyja nyitva a fedelet.

FIGYELEM! Károsodás veszélye

• Ellenőrizze, hogy az adattáblán feltüntetett feszültségadatok meg- egyeznek-e a rendelkezésre álló energiaellátás adataival.

• A hűtőkészüléket kizárólag a következő módon csatlakoztassa: – Az egyenáramú csatlakozókábellel a jármű egyenáramú hálózatá- hoz – Vagy egy váltakozó áramú hálózati aljzathoz csatlakoztassa a válta- kozó áramú csatlakozókábelt

• Soha ne húzza ki a csatlakozódugót a kábelnél fogva az aljzatból.

• Ha a hűtőkészülék egyenáramú konnektorhoz van csatlakoztatva, a gyorstöltő készülék csatlakoztatása előtt válassza le a hűtőkészüléket és az egyéb fogyasztókat az akkumulátorról.

• Ha a hűtőkészülék egyenáramú konnektorhoz van csatlakoztatva, a motor leállításakor válassza le a hűtőkészüléket, vagy kapcsolja ki azt. Ellenkező esetben az akkumulátor lemerülhet.

• A hűtőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok szállítására.

• A hűtőkészülék szigetelése gyúlékony ciklopentánt tartalmaz, amely speciális ártalmatlanítási eljárásokat igényel. Élettartama végén megfe- lelő hulladékkezelő központban adja le a hűtőkészüléket.HU CFX3 A csomag tartalma

• Ne helyezze a hűtőkészüléket nyílt láng vagy más hőforrás (fűtés, erős napsugárzás, gáztűzhely stb.) közelébe.

• Túlmelegedés kockázata! Mindig gondoskodjon arról, hogy a hűtőkészülék minden oldalánál legyen legalább 50 mm-nyi szellőzőrés. Minden olyan tárgyat tartson távol a szellőzőterülettől, amely eltorlaszolná a hűtő szerkezeti ele- mekhez menő légáramlatot. Ne használja vagy tárolja a hűtőkészüléket zárt rekeszekben vagy olyan területeken, ahol nincs vagy minimális a légáramlás.

• Ne töltsön folyadékokat vagy jeget a belső tartályba.

• Soha ne merítse vízbe a hűtőkészüléket.

• Védje a hűtőkészüléket és a kábeleket a hőtől és a nedvességtől.

• A készüléket ne tegye ki az eső hatásának. 3A csomag tartalma 4Tartozékok Tartozékként kapható (nincs mellékelve): Tétel itt: 1.ábra,

Mennyiség Leírás 11Hűtőláda 2 1 Csatlakozókábel egyenáramú csatlakozáshoz 3 1 Csatlakozókábel váltakozó áramú csatlakozáshoz Megnevezés Cikksz. Modell Védőfedél

CFX3 55IMHU Rendeltetésszerű használat CFX3

Lehetséges, hogy a CFX3 alkalmazás az Ön országában nem érhető el. 5 Rendeltetésszerű használat A hűtőkészülék élelmiszerek hűtésére alkalmas. A hűtőkészülék járművek vagy hajók fedélzeti egyenáramú tápellátás aljzatáról vagy külső egyenáramú akkumulátorról, vagy váltakozó áramú tápellátásról is üzemeltethető. A hűtőkészülék alkalmas kempingezési célú használatra. Ez a hűtőkészülék háztartási és hasonló környezetekben, például

• üzletek, irodák és egyéb munkahelyek személyzeti konyháiban

• vidéki vendégházakban

• hotelekben, motelekben és más lakóépület típusú környezetekben

• vendégfogadó létesítményekben

• catering és hasonló nem kiskereskedelmi felhasználási területeken alkalmazható Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.

Hűtőszekrény csúszófedél

CFX3 100 CFX3 app – Az összes modellhez alkalmas PLB40 9600012878 Az összes modellhez alkalmas Megnevezés Cikksz. ModellHU CFX3 A működés leírása

Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibá- sodáshoz vezethet. A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:

• Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is

• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkatrészektől eltérő cserealkatrészek használata

• A termék kifejezett gyártói engedély nélküli módosítása

• Az útmutatóban leírt céloktól eltérő felhasználás A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát. 6A működés leírása A hűtést alacsony karbantartási igényű, kompresszorral ellátott hűtőkör teszi lehe- tővé. A megbízható szigetelés és az erős kompresszor hatékony és gyors hűtésről gondoskodik. A hűtőláda hordozható. A hűtőláda rövid ideig 30°-os dőlésszöget is elvisel.

6.1 Rendelkezésre álló funkciók

• Elsőbbségi kapcsolást biztosító hálózati tápegység váltakozó áramú tápellátás- hoz való csatlakozáshoz

• Háromfokozatú akkumulátorvédelem a jármű akkumulátorának védelme érdeké- ben

• Kijelző °C vagy °F egységű hőmérséklet-megjelenítéssel

• Hőmérséklet beállítás 1 °C (1 °F) lépésekben

• Beépített WiFi és Bluetooth funkció, így a készülék alkalmazásról is vezérelhető

• Billenthető hordozófogantyú

• USB töltő hordozható készülékek, például mobiltelefonok számára

• Csak CFX3 55IM: JégkészítőHU A működés leírása CFX3

6.2 Kezelő- és kijelzőelemek

Fedélzár: 2. ábra , 1, 3. oldal Kezelőpanel (3. ábra, 4. oldal): Tétel Leírás Magyarázat 1 A gomb rövid lenyomásakor bekapcsolja a hűtőládát A gomb három másodpercig történő nyomva tartásakor kikap- csolja a hűtőládát Visszalép az előző menübe 2 Kijelző Megjeleníti a következő információkat : Váltakozó áramú tápellátás csatlakoztatva van : Egyenáramú tápellátás csatlakoztatva van : Bluetooth aktiválva van : WiFi aktiválva van : Kijelző le van zárva : Kompresszor üzemel : Jégkészítő üzemel (csak a CFX3 55IM modellnél) 3 A felfelé navigáláshoz, vagy a kiválasztott érték növeléséhez nyomja meg a elemet. A lefelé navigáláshoz, vagy a kiválasztott érték csökkentéséhez nyomja meg a elemet. A kijelző zárolásához, vagy a zárolás feloldásához tartsa lenyomva egyszerre 3 másodpercig a és a gombokat. 4 Egy menü kiválasztásához, vagy a kiválasztott érték mentéséhez nyomja meg ezt.

Csatlakozóaljzatok (4. ábra, 4. oldal): 7Kezelés Az élelmiszerpazarlás elkerülése érdekében vegye figyelembe a következőket:

• Tartsa a lehető legalacsonyabb szinten a hőmérséklet ingadozását. A hűtő ajtaját csak addig tartsa nyitva ameddig ez feltétlenül szükséges. Úgy rendezze el az élelmiszert, hogy a levegő jól tudjon áramolni.

• A hőmérsékletet az élelmiszer mennyiségéhez és típusához állítsa be.

• Az élelmiszerek könnyen felvesznek vagy kibocsátanak szagokat vagy ízeket. Az élelmiszereket mindig lefedve vagy zárt edényekben/palackokban tárolja.

7.1 Az első használat előtt

7.2 Energiatakarékosság

• Olyan jól szellőző helyet válasszon ki, amely védve van a közvetlen napsugárzás- tól.

• Hagyja lehűlni a meleg ételeket, mielőtt azokat hűtés céljára a hűtőkészülékbe helyezné.

• Ne nyissa ki a szükségesnél gyakrabban a hűtőkészüléket.

• Ne hagyja nyitva a szükségesnél hosszabb ideig a hűtőkészüléket.

• Ha a hűtő rendelkezik kosárral: Az optimális energiafogyasztás érdekében a kosarat a kiszállítási helyzetbe pozícionálja.

• Rendszeresen ellenőrizze, hogy a fedél megfelelően illeszkedik-e. Tétel Leírás1 Csatlakozóaljzat váltakozó áramú tápellátáshoz2 Csatlakozóaljzat egyenáramú tápellátáshoz3 Egyenáramú biztosítéktartó4 Váltakozó áramú biztosítéktartó MEGJEGYZÉS Az új hűtőládát az üzembe helyezés előtt – higiéniai okokból – tisztítsa meg nedves ruhával belül és kívül (lásd még: „Tisztítás és karbantartás” fej., 413. oldal).HU Kezelés CFX3

7.3 A fedél nyitási irányának megfordítása

CFX3 55, CFX3 55IM, CFX3 100

➤ Az ábrán bemutatott módon járjon el (5. ábra, 5. oldal).

CFX3 75DZ, CFX3 95DZ

➤ Az ábrán bemutatott módon járjon el (6. ábra, 6. oldal).

7.4 A hűtőláda csatlakoztatása

Csatlakoztatás az akkumulátorra ➤ Az ábrán bemutatott módon járjon el (7. ábra, 7. oldal). Csatlakoztatás állandó meghosszabbított egyenáramú huzalozással (csak a CFX3 100 modellnél) ➤ Az ábrán bemutatott módon járjon el (8. ábra, 8. oldal). Csatlakoztatás váltakozó áramú hálózathoz

➤ Az ábrán bemutatott módon járjon el (9. ábra, 9. oldal). FIGYELEM! Károsodás veszélye

• A készülék védelme érdekében a csomagban található egyenáramú kábel dugaszának belsejében egy biztosíték található. Ne távolítsa el a biztosítékkal rendelkező egyenáramú dugaszt. Csak a mellékelt egyenáramú csatlakozókábelt használja.

• Válassza le a hűtőládát és más fogyasztókat az akkumulátorról, mielőtt az akkumulátort gyorstöltő készülékre csatlakoztatná. A túlfeszültség károsíthatja a készülék elektronikáját. VESZÉLY! Áramütés miatti veszély

• Soha ne dolgozzon dugóscsatlakozókkal és kapcsolókkal, ha ned- ves a keze vagy nedves helyen áll.

• Ha hűtőládáját egy hajó fedélzetén, váltakozó áramú hálózatról üze- melteti, akkor áram-védőkapcsolót kell a váltakozó áramú hálózat és a hűtőláda közé iktatnia. Ilyen esetben kérje szakember tanácsát.HU CFX3 Kezelés

7.5 A hűtőláda használata

• A hűtőláda bekapcsolása: 0. ábra, 9. oldal

• A hűtőláda kikapcsolása: a.ábra, 10.oldal

7.6 A kijelző használata

Kijelző állapotok (b. ábra, 10. oldal) A kijelző áttekintése: c. ábra, 11. oldal Navigálás a menükben Megtörtént a kiemelt menü kiválasztása. ➤ Felfelé navigáláshoz nyomja meg a elemet. ➤ Lefelé navigáláshoz nyomja meg a elemet. Egy menü kiválasztása ➤ A kívánt menü kiválasztásához nyomja meg a elemet. FIGYELEM! Túlmelegedés kockázata Mindig ügyeljen arra, hogy elegendő legyen a szellőzés, így az üzemel- tetés közben keletkező hő távozni tud. Ügyeljen arra, hogy a szellőző- nyílások ne legyenek lefedve. A levegő keringtetése érdekében gondoskodjon arról, hogy a készülék megfelelő távolságra legyen a fal- tól vagy tárgyaktól. MEGJEGYZÉS Akkumulátorral való üzemeltetés esetén a kijelző automatikusan kikap- csol, ha alacsony az akkumulátor feszültsége. Tétel Leírás A Készenlét B Üresjárat C ZárolvaHU Kezelés CFX3

Beállítások módosítása Megtörtént a kiemelt érték vagy beállítás kiválasztása. ➤ A kiválasztott érték növeléséhez, vagy az előző beállítás kiválasztásához nyomja meg a elemet. ➤ A kiválasztott érték csökkentéséhez, vagy a következő beállítás kiválasztásához nyomja meg a elemet. Visszalépés az előző menübe ➤ Az előző menübe mentés nélkül történő visszalépéshez nyomja meg a gombot.

7.7 A kijelző lezárása/feloldása

➤ A kijelző zárolásához, vagy a zárolás feloldásához tartsa lenyomva egyszerre 3 másodpercig a és a gombokat (d. ábra, 11. oldal).

7.8 A hőmérséklet mértékegységeinek kiválasztása

➤ Az ábrán bemutatott módon járjon el (e.ábra, 11.oldal).

7.9 A hőmérséklet beállítása

➤ Az ábrán bemutatott módon járjon el (f. ábra, 12. oldal).

7.10 Az akkumulátorvédelem használata

A készülék 3-fokozatú akkumulátorvédelemmel van ellátva. Az akkumulátorvédelem megakadályozza a túlzott lemerítést abban az esetben, ha a készülék egy jármű indí- tóakkumulátorhoz csatlakozik, vagy maximalizálja a kiegészítő akkumulátor használatát. Ha a hűtőládát olyankor üzemelteti, amikor a jármű gyújtása ki van kapcsolva, akkor a hűtőláda automatikusan kikapcsol, amint a tápfeszültség egy beállítható szint alá csökken. Amint az akkumulátor a feltöltés során eléri a visszakapcsoláshoz szükséges feszültséget, a hűtőláda ismét bekapcsol. FIGYELEM! Túl alacsony hőmérséklet miatti károsodás veszélye Ügyeljen arra, hogy csak olyan tárgyak, ill. áruk legyenek a hűtőkészülék- ben, amelyek lehűthetők a kiválasztott hőmérsékletre.HU CFX3 Kezelés

➤ Az ábrán bemutatott módon járjon el (g. ábra, 13. oldal).

7.11 A kijelző fényerejének beállítása

➤ Az ábrán bemutatott módon járjon el (h. ábra, 13. oldal).

7.12 A rekeszek be-, vagy kikapcsolása (csak

a CFX3 75DZ, CFX3 95DZ modelleknél) Minden egyes zónát külön, vagy két zónát is aktiválhat. ➤ Az ábrán bemutatott módon járjon el (i. ábra, 14. oldal).

7.13 A jégkészítő használata (csak a CFX3 55IM modellnél)

➤ Az ábrán bemutatott módon járjon el (j. ábra, 14. oldal). FIGYELEM! Károsodás veszélye Az akkumulátorvédelem általi kikapcsolás esetén az akkumulátor teljes töltése már nem biztosított. Kerülje el az ismételt indítást. Gondoskod- jon az akkumulátor újratöltéséről. MEGJEGYZÉS Ha a hűtőládát indítóakkumulátorról használja, akkor válassza a „MEDIUM” vagy a „HIGH” akkumulátorvédelem üzemmódot. Ha a hűtőládát kiegészítő akkumulátorról használja, akkor a „LOW” akkumu- látorvédelem üzemmód az ideális. MEGJEGYZÉS

• A jégkészítő zóna jégkockák készítésére való, a fő rekesz hőmérsék- letbeállításától függetlenül, és akkor működik ha a jégkészítő be van kapcsolva.

• Amikor be van kapcsolva a jégkészítő, akkor a hűtőláda energiafo- gyasztása megnő. Ezért ha nincs szükség rá, kapcsolja ki a jégkészítőt.

• A jégkészítő gyári beállítása a KI helyzet.HU Kezelés CFX3

A jégtálkák feltöltése vízzel

1. Vegye ki a jégtálkákat (k.ábra1, 15.oldal) a jégkészítő házából (k.ábra2,

2. Vegye le a jégtálkák tetőit, töltse fel ezeket tiszta vízzel és helyezze vissza a tető-

ket, vigyázva arra hogy a peremeknél körben jól illeszkedjenek.

3. Helyezze vissza a jégtálkákat a jégkészítő házába és zárja le fedelet.

A jégkockák eltávolítása ➤ Nyissa fel a jégkészítő házát és emelje meg a jégtálkák első részét.

➤ A jégkockák kipattintásához vegye le a jégtálkák tetejét és csavarja meg a tálkákat. A jégkészítő ház eltávolítása Tisztítás céljára, vagy ha nincs használatban, a hűtőládában lévő hely növelése érde- kében a jégkészítő ház eltávolítható: ➤ Emelje fel a ház egyik felét, amíg a fül ki nem ugrik a helyéről, majd távolítsa el a házat. ➤ A visszahelyezéskor fordított sorrendben járjon el, nyomja le a füleket, amíg azok a helyükre nem pattannak. Tanácsok a jégkészítő használatához

• A bekapcsolás után a jégkészítő gyorsan, pár óra alatt elkészíti a jeget és ezt köve- tően az energiafogyasztás csökkentése érdekében a jégmegtartási üzemmódba kapcsol. Ha a lehető leggyorsabban több tétel jégre van szüksége, a jégkészítő ki és bekapcsolásával visszaállíthatja azt gyors jégkészítési üzemmódba. Szükség szerint ismételje meg a műveletet.

• Magas környezeti hőmérsékleti viszonyok esetén lehetséges hogy bekapcsolt jégkészítővel nem lehet alacsony fagyasztási hőmérsékletet fenntartani a fő rekeszben. MEGJEGYZÉS Törölje fel a jégtálkák alól az összes kiömlött vizet. Ez csökkenti a jégtálkák alatti jégképződést és megkönnyíti ezek eltávo- lítását. MEGJEGYZÉS Nedves környezetben a jégtálkák alatt jégréteg képződhet ami megne- hezíti az eltávolítást, ekkor két kézzel próbálja meg kivenni a jégtálkákat.HU CFX3 Kezelés

A jégkészítő tisztítása és megszárítása ➤ Ha nem használja, akkor a penészedés elkerülése érdekében tisztítsa és szárítsa meg a jégtálkákat és a jégkészítő belső részét. ➤ Hosszabb használaton kívüli idő után tisztítsa meg a jégtálkák belsejét kímélő mosogatószerrel és használat előtt öblítse ki ezeket tiszta vízzel.

7.14 A CFX3 app letöltése

Egy app segítségével, amelyet egy kompatibilis készülékre telepíthet fel, a hűtőláda Bluetooth, vagy WiFi kapcsolaton keresztül figyelhető és vezérelhető. ➤ Töltse le a CFX3 alkalmazást az App Store vagy a Google Play áruházból: Lehetséges, hogy a CFX3 alkalmazás az Ön országában nem érhető el.

7.15 A Bluetooth jel beállítása és csatlakozás az

alkalmazáshoz A hűtőláda Bluetooth kapcsolaton keresztül figyelhető és vezérelhető. Ehhez párosí- tania kell a hűtőládát Bluetooth készülékével.

➤ Az ábrán bemutatott módon járjon el (l. ábra, 15. oldal). MEGJEGYZÉS

• A párosítást a CFX3 alkalmazásban kell elvégezni, nem a készülék beállításaiban.

• A Bluetooth csatlakozáshoz nincs szükség jelszóra.HU Kezelés CFX3

7.16 A WiFi jel beállítása és csatlakozás az alkalmazáshoz

A hűtőláda közvetlen WiFi kapcsolattal, vagy egy WiFi hálózaton keresztül figyelhető és vezérelhető. ➤ A WiFi bekapcsolásához az ábrán (m. ábra, 16. oldal) látható módon járjon el. ➤ A hűtőládával való közvetlen WiFi kapcsolat létrehozásához lépjen be a készülék beállításokba és válassza ki hűtőládáját. – Hűtőládájának WiFi neve „CFX3” karakterekkel kezdődik. – Az előre beállított jelszó: „00000000”. – A CFX3 alkalmazásban személyre szabhatja a WiFi nevet és a jelszót.

7.17 A CFX nevének és jelszavának módosítása az

• Az alkalmazásban személyre szabhatja CFX készüléke nevét.

• A Bluetooth és a WiFi is ugyan azt a nevet használja.

• Személyre szabhatja jelszavát is az alkalmazásban - csak a WiFi-re vonatkozik. ➤ Az app BEÁLLÍTÁSOK menüpontjában lépjen be a „CFX név és jelszó” pontba.

7.18 Az app jelszavának visszaállítása (csak WiFi)

Visszaállíthatja az app jelszavát a „00000000” gyári beállításra. ➤ Az ábrán bemutatott módon járjon el (m. ábra, 16. oldal).

7.19 Gyári beállítások visszaállítása

A visszaállítás funkció az összes kijelző menüt és app mezőt visszaállítja az eredeti gyári beállításokra. ➤ Az ábrán bemutatott módon járjon el (n. ábra, 16. oldal). MEGJEGYZÉS A WiFi hálózaton keresztül történő csatlakozáshoz az app BEÁLLÍTÁSOK menüpontjában lépjen be a „csatlakozás hálózathoz” pontba.HU CFX3 Kezelés

7.20 USB csatlakozó a feszültségellátáshoz

Az USB csatlakozó kisebb készülékek, például mobiltelefonok és MP3 lejátszók töl- téséhez használható.

➤ Az ábrán bemutatott módon járjon el (p. ábra, 17. oldal).

7.21 A hűtőláda leolvasztása

A levegő nedvességtartalma jeget képezhet a hűtőkészülék belső terében vagy az elpárologtatón. Emiatt csökken a hűtési teljesítmény. Ennek elkerülése érdekében olvassza le időben a készüléket.

A hűtőláda leolvasztásához a következő módon járjon el:

1. Vegyen ki mindent a hűtőládából.

2. Tárolja azokat adott esetben egy másik hűtőkészülékben, hogy hidegen marad-

3. Kapcsolja ki a készüléket.

4. Hagyja nyitva a fedelet.

5. Törölje le a leolvadt vizet.

MEGJEGYZÉS Győződjön meg róla, hogy az USB csatlakozásra csatlakoztatott kisebb készülék alkalmas legyen 5 V / 2 A tápellátású üzemelésre. FIGYELEM! Károsodás veszélye Soha ne használjon kemény vagy hegyes végű eszközöket a jég eltávo- lításához vagy a fagyott tárgyak lazításához.HU Kezelés CFX3

7.22 A váltakozó áramú biztosíték cseréje

1. Szüntesse meg a készülék áramellátását.

2. Húzza ki a csatlakozókábelt.

3. Pattintsa ki a biztosítékbetétet (4. ábra 4, 4. oldal) csavarhúzó segítségével.

4. Cserélje ki a meghibásodott üvegbiztosítékot egy ugyanolyan típusú és paramé-

terű új biztosítékra (gyors működésű, 4 A, 250 V).

5. Pattintsa vissza a biztosítékbetétet a tokozásba.

6. Állítsa helyre a készülék áramellátását.

7.23 Az egyenáramú biztosíték cseréje

1. Pattintsa ki a biztosítékfedelet (4. ábra 3, 4. oldal) egy csavarhúzó segítségé-

2. Fordítsa meg a biztosítékfedelet és egy kampóval távolítsa el a meghibásodott

3. Nyomjon be egy ugyanolyan típusú és paraméterekkel rendelkező biztosítékot.

4. Helyezze vissza a biztosítékfedelet.

7.24 Az egyenáramú dugasz biztosítékának cseréje

1. Cserélje ki a meghibásodott biztosítékot egy azonos típusú és paraméterekkel

rendelkező új biztosítékra.

2. Az ábrán bemutatott módon járjon el (q. ábra, 17. oldal).

7.25 A világítás nyomtatott áramkörének cseréje

VESZÉLY! Áramütés miatti veszély A készülék biztosítékának cseréje előtt szüntesse meg az áramellátást és húzza ki a csatlakozókábelt. FIGYELEM! Károsodás veszélye A veszélyek elkerülése érdekében csak a gyártó, a szerviz vagy hasonló képesítéssel rendelkező szolgáltató cserélheti ki az izzót.HU CFX3 Tisztítás és karbantartás

8 Tisztítás és karbantartás

➤ Alkalmanként tisztítsa meg a hűtőkészülék belsejét és külsejét nedves kendővel. ➤ Biztosítsa, hogy a készülék szellőzőnyílásai por- és szennyeződésmentesek legyenek, így az üzem közben keletkező hő távozhat és a készülék nem károso- dik. 9 Hibaelhárítás FIGYELEM! Károsodás veszélye

• Soha ne tisztítsa a hűtőkészüléket csapvíz alatt vagy mosogatóvíz- ben.

• Ne használjon a tisztításhoz dörzsölő hatású tisztítószereket vagy kemény tárgyakat, mert ezek károsíthatják a hűtőkészüléket. Hiba Lehetséges ok Megoldási javaslatA készülék nem műkö-dik (egyenáramú mód, gyújtás be).Nincs feszültség az egyenáramú kimenet- ben. ➤ A legtöbb járműben előbb be kell kapcsolni a gyújtást ahhoz, hogy az egyenáramú kimenet áram alá kerül-jön. Elszennyeződött az egyenáramú kimenet. Emiatt rossz az elektro-mos érintkezés.➤ Ha a készülék dugasza nagyon fel-melegszik az egyenáramú kimenet-ben, akkor vagy az egyenáramú kimenetet kell megtisztítani, vagy esetleg a dugasz van hibásan össze-szerelve.Kiégett az egyenáramú dugasz biztosítéka.➤ Cserélje ki az egyenáramú dugasz biztosítékát, lásd: „Az egyenáramú biztosíték cseréje” fej., 412. oldal.Kiégett a készülék egyenáramú biztosí-téka.➤ Cserélje ki a készülék egyenáramú biztosítékát, lásd: „Az egyenáramú biztosíték cseréje” fej., 412. oldal.Kiégett a jármű biztosí-téka.➤ Cserélje ki a jármű egyenáramú kime-netének biztosítékát. Vegye figye-lembe a jármű kezelési útmutatóját.HU Hibaelhárítás CFX3

Riasztási üzenetek Pl. lásd: o.ábraA, 16. oldal. A készülék nem műkö- dik (váltakozó áramú mód). A váltakozó áramú aljzatban nincs feszültség. ➤ Próbáljon egy másik aljzatot hasz- nálni. Kiégett a készülék válta- kozó áramú biztosítéka. ➤ Cserélje ki a készülék váltakozó áramú biztosítékát, lásd: „A válta- kozó áramú biztosíték cseréje” fej.,

A beépített váltakozó áramú tápegység meg- hibásodott. ➤ A javítást csak engedéllyel rendel- kező vevőszolgálat végezheti. A kijelző nem reagál a billentyűk lenyomá- sára. A kijelző zárolva van. ➤ Oldja fel a kijelzőt, lásd: „A kijelző lezárása/feloldása” fej., 406. oldal. Az app nem vezérli a készüléket. Nincs csatlakoztatva a Bluetooth, vagy a WiFi. ➤ Csatlakoztassa a Bluetooth hálóza- tot, lásd: „A Bluetooth jel beállítása és csatlakozás az alkalmazáshoz” fej.,

409. oldal, vagy csatlakoztassa a

WiFi hálózatot, lásd: „A WiFi jel beál- lítása és csatlakozás az alkalmazás- hoz” fej., 410. oldal. A kijelzőn riasztási üze- net, vagy figyelmezte- tés kód látható. – ➤ Lásd az alábbi táblázatban. Riasztási üze- net Leírás Lehetséges ok Megoldási javaslat !RIASZTÁS - Fedél nyitva > 3 perc A fedél 3 percnél hosszabb ideig van nyitva

• Nincs teljesen lezárva a fedél

• Belső hiba ➤ Ellenőrizze, hogy a fedél teljesen le van-e zárva ➤ Vizsgáltassa meg a ter- méket egy hivatalos szervizközponttal Hiba Lehetséges ok Megoldási javaslatHU CFX3 Hibaelhárítás

!RIASZTÁS - Ala- csony feszültség Alacsony feszült- ség miatt a készü- lék egyenáramú üzeme leállt

• Alacsony tápfe- szültség

• Az akkumulátorfe- szültség túl ala- csony

• Az akkumulátor- védelem túl magasra van beál- lítva ➤ Az akkumulátor teljesít- ménykimenetén enge- délyezze a feszültségcsökkenést és szükség esetén növelje a vezeték keresztmet- szetét ➤ Ellenőrizze és szükség esetén töltse fel az akku- mulátort ➤ Válasszon alacsonyabb beállítást az akkumulát- orvédelem számára A rendellenesen magas feszültség >31,5 V miatt a készülék egyená- ramú üzeme leállt (valószínűtlen esemény – csak az elektronika védelmét szol- gálja – ugyan ezt a riasztási üzene- tet alkalmazza, mint a fenti ala- csony feszültség)

• Nem megfelelő egyenáramú táp- feszültség specifi- káció

• Belső hiba ➤ Biztosítsa, hogy az egyenáramú feszültség specifikációja megfelel- jen a CFX3 termék adat- tábláján található értéknek ➤ Ellenőrizze az egyená- ramú feszültségellátást és hiba esetén javítsa meg, vagy cserélje ki ➤ Vizsgáltassa meg a ter- méket egy hivatalos szervizközponttal Riasztási üze- net Leírás Lehetséges ok Megoldási javaslatHU Hibaelhárítás CFX3

Figyelmeztető kódok Pl. lásd: o.ábraB, 16. oldal. Figyelmeztető kód Hiba Lehetséges ok Megoldási javaslat !FIGYELMEZTE- TÉS 32 Ventilátor túláram Belső hiba. ➤ Legalább 5 percre kap- csolja ki a készüléket majd indítsa újra. Ha a probléma továbbra is fennáll, akkor hivatalos szervizközpont általi kivizsgálásra van szükség !FIGYELMEZTE- TÉS 33 A kompresszor nem indul el !FIGYELMEZTE- TÉS 34 A kompresszor sebessége ala- csony

• Magas környezeti hőmérséklet

• Szellőzőnyílás eltömődött, vagy nincs megfelelő hézag

• Belső hiba ➤ Legalább 30 percre kap- csolja ki a készüléket, vagy vigye egy hűvö- sebb helyre, majd indítsa újra ➤ Tisztítsa meg a szellőző- nyílásokat Vizsgáltassa meg a terméket egy hivatalos szervizköz- ponttal !FIGYELMEZTE- TÉS 35 A vezérlés túlme- legedett !FIGYELMEZTE- TÉS 01 NTC nyitott áram- kör SZ & DZ NAGY Belső hiba Vizsgáltassa meg a terméket egy hivatalos szervizköz- ponttal !FIGYELMEZTE- TÉS 11 NTC nyitott áram- kör DZ KICSI !FIGYELMEZTE- TÉS 02 NTC rövidzárlat

!FIGYELMEZTE- TÉS 12 NTC rövidzárlat DZ KICSI !FIGYELMEZTE- TÉS 09 Meghibásodott a DZ szelep, vagy a jégkészítő szelep ➤ Legalább 1 percre kap- csolja ki a készüléket majd indítsa újra. Ha a probléma továbbra is fennáll, akkor hivatalos szervizközpont általi kivizsgálásra van szükség !FIGYELMEZTE- TÉS 03/43 Kommunikációs hibaHU CFX3 Szavatosság

10 Szavatosság A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a kiskereskedővel, vagy a gyártó helyi képvise- letével (lásd: dometic.com/dealer). A javításhoz, illetve a garancia intézéséhez a következő dokumentumokat kell mellé- kelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát

• A reklamáció okát vagy a hibát tartalmazó leírást Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a szavatosságot. 11 Ártalmatlanítás

Csomagolóanyagok újrahasznosítása Nem cserélhető elemeket, akkumulátorokat vagy fényforrásokat tartal- mazó termékek újrahasznosítása FIGYELMEZTETÉS! Gyermekek beszorulásának kockázata Régi hűtőkészülékének ártalmatlanítása előtt:

• Szerelje le a fedelet.

• Hagyja a kosarakat a készülékben, így a gyermekek nem tudnak egy- szerűen belemászni. ➤ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladékok- hoz tegye. ➤ Ha a termék nem cserélhető elemeket, akkumulátorokat vagy fényforrásokat tartalmaz, azokat nem kell eltávolítani az ártalmatlanítás előtt.➤ A termék végleges üzemen kívül helyezése esetén tájékozódjon a legköze-lebbi újrahasznosító központban vagy szakkereskedőjénél a vonatkozó ártal-matlanítási előírásokról.➤ A termék ingyenesen ártalmatlanítható.HU Műszaki adatok CFX3

Vizsgálat / tanúsítványok:

MEGJEGYZÉS A „hűtési teljesítmény” részben található minimális hőmérséklet nem érhető el, ha a CFX3 25/35/45/55/55IM/100 modellek esetében a környezeti hőmérséklet 32 °C (90 °F) felett van, vagy a CFX3 75DZ/95DZ modellek esetében 30 °C (86 °F) felett van (alacsony beállítás: –22 °C/magas beállítás: +4 °C).HU CFX3 Műszaki adatok

CFX3 25 CFX3 35 Csatlakozási feszültség: 12 / 230 Vg 100–240 Vw Névleges áramerősség: 12 Vg: 6,5 A 24 Vg: 3,2 A 100 Vw: 0,90 A 240 Vw: 0,38 A 12 Vg: 7,5 A 24 Vg: 3,3 A 100 Vw: 0,94 A 240 Vw: 0,39 A Hűtési teljesítmény: +20 °C és –22 °C között (+68 °F és –8 °F között) Klímaosztály: N, T Környezeti hőmérséklet: +16 °C és +43 °C között (+61 °F és +110 °F között) USB töltőport: 5 Vg, 2 A Frekvenciatartomány: WiFi: 2412 MHz – 2472 MHz / 2422 MHz – 2462 MHz Bluetooth/BLE: 2402 MHz – 2480 MHz Frekvenciasáv (WiFi): 2,4 GHz RF kimeneti teljesítmény: WiFi: 16,62 dBm (802.11b), 16,23 dBm (802.11g), 16,45 dBm (802.11n20), 16,02 dBm (802.11n40) Bluetooth: 8,31 dBm Bluetooth LE: 6,67 dBm Hűtőközeg mennyisége: 32 g 38 g

egyenérték: 0,046 t 0,054 t Üvegház-potenciál (GWP):

Méretek (Sz x Mé x Ma) mm-ben (fogantyúkkal együtt): 342 x 569 x 420 398 x 694 x 407 Súly: 12,7 kg 16,9 kgHU Műszaki adatok CFX3

CFX3 45 CFX3 55 Csatlakozási feszültség: 12 / 230 Vg 100–240 Vw Névleges áramerősség: 12 Vg: 8,2 A 24 Vg: 3,5 A 100 Vw: 0,96 A 240 Vw: 0,40 A 12 Vg: 8,7 A 24 Vg: 3,7 A 100 Vw: 0,98 A 240 Vw: 0,41 A Hűtési teljesítmény: +20 °C és –22 °C között (+68 °F és –8 °F között) Klímaosztály: N, T Környezeti hőmérséklet: +16 °C és +43 °C között (+61 °F és +110 °F között) USB töltőport: 5 Vg, 2 A Frekvenciatartomány: WiFi: 2412 MHz – 2472 MHz / 2422 MHz – 2462 MHz Bluetooth/BLE: 2402 MHz – 2480 MHz Frekvenciasáv (WiFi): 2,4 GHz RF kimeneti teljesítmény: WiFi: 16,62 dBm (802.11b), 16,23 dBm (802.11g), 16,45 dBm (802.11n20), 16,02 dBm (802.11n40) Bluetooth: 8,31 dBm Bluetooth LE: 6,67 dBm Hűtőközeg mennyisége: 42 g 45 g

egyenérték: 0,060 t 0,064 t Üvegház-potenciál (GWP):

Méretek (Sz x Mé x Ma) mm-ben (fogantyúkkal együtt): 398 x 694 x 476 720 x 455 x 480 Súly: 18,7 kg 20,4 kgHU CFX3 Műszaki adatok

Csatlakozási feszültség: 12 / 230 Vg 100–240 Vw Névleges áramerősség: 12 Vg: 8,9 A 24 Vg: 3,8 A 100 Vw: 1,00 A 240 Vw: 0,42 A 12 Vg: 9,6 A 24 Vg: 4,2 A 100 Vw: 1,12 A 240 Vw: 0,47 A 12 Vg: 10,4 A 24 Vg: 4,6 A 100 Vw: 1,22 A 240 Vw: 0,51 A Hűtési teljesítmény: +20 °C és –22 °C között (+68 °F és –8 °F között) Klímaosztály: N, T Környezeti hőmérséklet: +16 °C és +43 °C között (+61 °F és +110 °F között) USB töltőport: 5 Vg, 2 A Frekvenciatartomány: WiFi: 2412 MHz – 2472 MHz / 2422 MHz – 2462 MHz Bluetooth/BLE: 2402 MHz – 2480 MHz Frekvenciasáv (WiFi): 2,4 GHz RF kimeneti teljesítmény: WiFi: 16,62 dBm (802.11b), 16,23 dBm (802.11g), 16,45 dBm (802.11n20), 16,02 dBm (802.11n40) Bluetooth: 8,31 dBm Bluetooth LE: 6,67 dBm Hűtőközeg mennyisége: 45 g 59 g 67 g

egyenérték: 0,064 t 0,084 t 0,096 t Üvegház-potenciál (GWP):

Méretek (Sz x Mé x Ma) mm-ben (fogantyúkkal együtt): 720 x 455 x 480 892 x 495 x 472 962 x 530 x 472 Súly: 21,3 kg 27,8 kg 29,8 kgHU Műszaki adatok CFX3

A hűtőkör R134a közeget tartalmaz. Ez a termék fluorozott üvegházhatású gázokat tartalmaz. A hűtőegység hermetikusan le van zárva. A Dometic CFX3 25 - CFX3 100 rádiófrekvenciás berendezés megfelel a 2014/53/EU irányelv követelményeinek. A készülék megfelelőségi nyilatkozatát a documents.dometic.com honlapon találhatja meg. CFX3 100 Csatlakozási feszültség: 12 / 230 Vg 100–240 Vw Névleges áramerősség: 12 Vg: 10,8 A 24 Vg: 4,8 A 100 Vw: 1,28 A 240 V: 0,53 A Hűtési teljesítmény: +20 °C és –22 °C között (+68 °F és –8 °F között) Klímaosztály: N, T Környezeti hőmérséklet: +16 °C és +43 °C között (+61 °F és +110 °F között) USB: 5 Vg, 2 A Frekvenciatartomány: WiFi: 2412 MHz – 2472 MHz / 2422 MHz – 2462 MHz Bluetooth/BLE: 2402 MHz – 2480 MHz Frekvenciasáv (WiFi): 2,4 GHz RF kimeneti teljesítmény: WiFi: 16,62 dBm (802.11b), 16,23 dBm (802.11g), 16,45 dBm (802.11n20), 16,02 dBm (802.11n40) Bluetooth: 8,31 dBm Bluetooth LE: 6,67 dBm Hűtőközeg mennyisége: 60 g

egyenérték: 0,086 t Üvegház-potenciál (GWP):

Méretek (Sz x Mé x Ma) mm-ben (fogantyúkkal együtt): 962 x 530 x 472 Súly: 29,6 kgHR CFX3 Objašnje simbola
