HASZNÁLATI ÚTMUTATÓ KHF 695 600 S AMICA

HASZNÁLATI UTASÍTÁS HU

TISZTÍTÁS ÉS KARBANTARTÁS 81

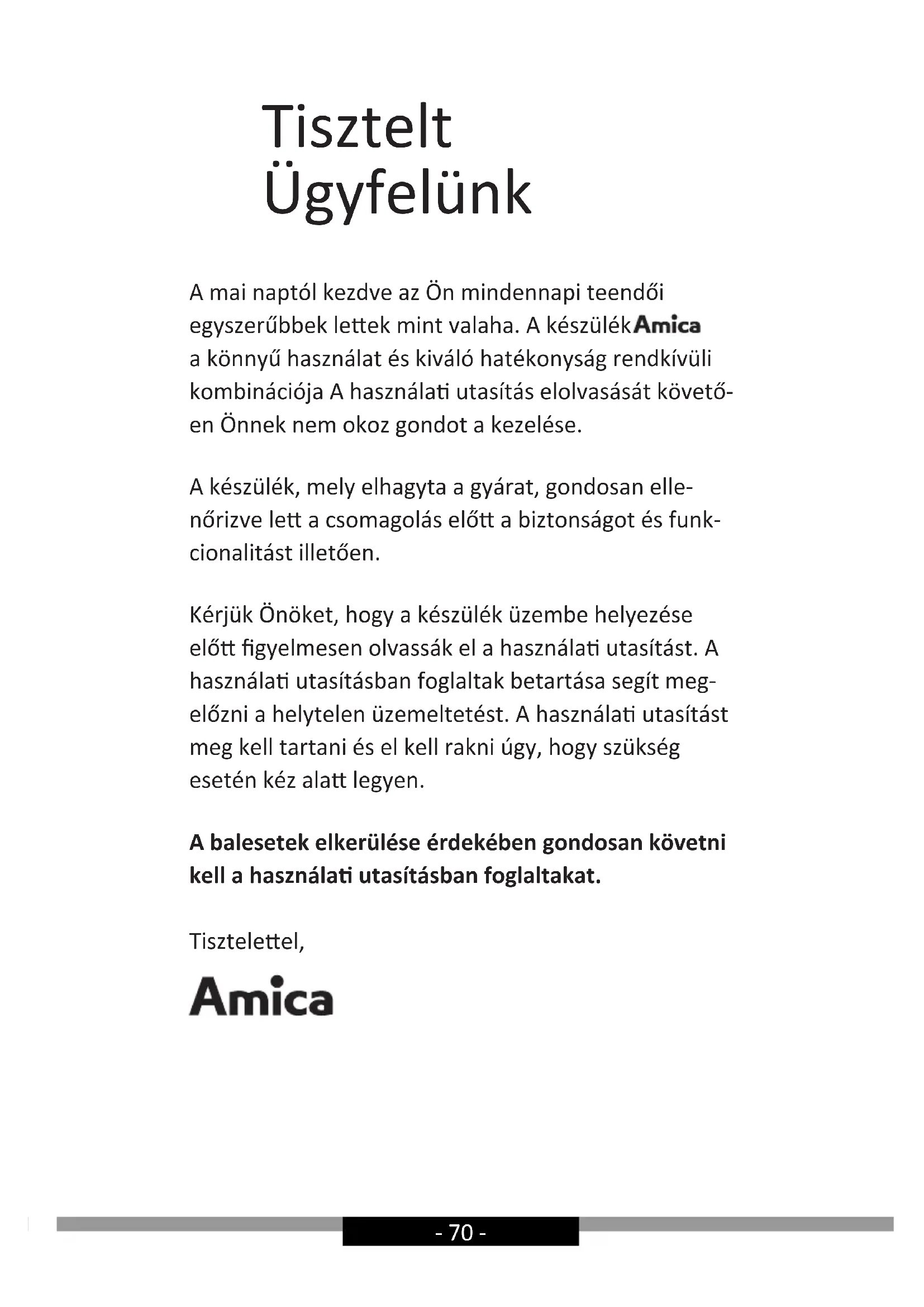

• directiva cu privire RoHS 2011/65/EC și de aceea produsul a fost marcat cu simbolul și a fost emisă declaraţie de confor- mitate care este pusă la dispoziţia organelor de supraveghere a pieţei.- 70 - Tisztelt Ügyfelünk A mai naptól kezdve az Ön mindennapi teendői egyszerűbbek leek mint valaha. A készülék a könnyű használat és kiváló hatékonyság rendkívüli kombinációja A használa utasítás elolvasását követő- en Önnek nem okoz gondot a kezelése. A készülék, mely elhagyta a gyárat, gondosan elle- nőrizve le a csomagolás elő a biztonságot és funk- cionalitást illetően. Kérjük Önöket, hogy a készülék üzembe helyezése elő gyelmesen olvassák el a használa utasítást. A használa utasításban foglaltak betartása segít meg- előzni a helytelen üzemeltetést. A használa utasítást meg kell tartani és el kell rakni úgy, hogy szükség esetén kéz ala legyen. A balesetek elkerülése érdekében gondosan követni kell a használa utasításban foglaltakat. Tiszteleel,- 71 -

BIZTONSÁGI UTASÍTÁSOK

• A páraelszívót csak a jelen használati utasítás el- olvasását követően lehet használni.

• A készüléket csakis háztartásbeli használatra ter- vezték.

• A gyártó fenntartja magának a jogot olyan újítá- sok bevezetésére, melyek nem lesznek hatással a készülék használatára.

• A gyártó nem vállal felelősséget a készülék által okozott károkért illetve tűzesetekért, melyeket a jelen használati utasításban foglaltak be nem tar- tása okozott.

• A tűzhely feletti páraelszívó a konyhai gőzök el- szívására használatos. Nem szabad más célra használni.

• Az elszívó üzemmódban dolgozó páraelszívót a megfelelő szellőző csatornához kell csatlakoztat- ni (nem szabad kéményhez, füstelvezető vagy égéstermék elvezető csatornákhoz csatlakoztat- ni, amelyek használatban vannak). A páraelszí- vóhoz csatlakoztatni kell tömlőt, mely elvezeti a levegőt kívülre. A tömlő hossza (általában 120 mm illetve 150 mm Ø cső) nem haladhatja meg a 4-5 m-t. A légelvezető tömlő szintén szükséges a teleszkópos és a bútorba beépített, keringtető üzemmódban üzemelő páraelszívónál.

• A keringtető üzemmódban üzemelő páraelszívók- nál aktív széntartalmú szűrő felszerelése szüksé- ges. Ebben az esetben nincs szükség levegő elve- zető cső felszerelésére, viszont ajánlott a levegő kivezető kémény felszerelése (csak a kéményes páraelszívóknál).- 72 -

• A páraelszívó független világítással és elszívó ventilátorral rendelkezik, mely különböző sebes- ségfokozatokra állítható.

• A készülék verziójától függően, a páraelszívót egy függőleges falra kell szerelni a gáz- illetve elektromos tűzhely fölé (kéményes és univerzális páraelszívók); a gáz- illetve elektromos tűzhely fölött lévő mennyezetre (sziget páraelszívók); egy függőleges falra a gáz- illetve elektromos tűzhely fölött, beépítve egy konyhabútorba (te- leszkópos és bútorokba beépített páraelszívók). Mielőtt elkezdené a felszerelést, győződjön meg arról, hogy a fal / mennyezet szerkezete elbírja a páraelszívó súlyát. A páraelszívó néhány modell- je igen nehéz.

• Az elektromos tűzhely fölötti telepítési magasság a készülék termék adatlapján található (a ké- szülék műszaki specikációja). Ha a gáztűzhely használati utasításában nagyobb távolságok let- tek előírva, akkor ezeket kell gyelembe venni (1 rajz)

• A páraelszívó alatt tilos a nyílt láng használata. Amikor levesszük az edényt a tűzhelyről, állítsuk a lángot minimumra. Mindig ellenőrizzük, hogy a lángok nem csapnak-e a ki az edény alól, mivel ez energiaveszteséget illetve veszélyes hő kon- centrációt okozhat.

• Ha olajat használunk a sütéshez a páraelszívó alatt, az üzemeltetés teljes időtartama alatt tart- sa szemmel az ételt, ugyanis a túlmelegedett olaj tüzet okozhat.

• Mielőtt kicserélnénk a zsírszűrő betéteket illetve minden javítás, karbantartás előtt áramtalanít- suk a készüléket kihúzva a dugót a konnektorból.

• A zsírszűrő betéteket legalább havonta meg kell tisztítani. A zsírral szennyezett zsírszűrő betétek könnyen lángra lobbanhatnak.- 73 -

• Ha a helyiségben, ahol a páraelszívó üzemel, más nem elektromos készüléket is használunk (mint pl. a olajkemence, átfolyós vízmelegítő, bojler) biztosítani kell a jó szellőzést (levegőátfolyás). A biztonságos használat akkor lehetséges, ha a páraelszívó és a többi készülék egyszerre való használatánál, ott, ahol a készülékek el vannak helyezve, a légnyomás nem haladja meg 0,004 milibart (ez a pont érvényét veszti amikor a ke- ringtető üzemmódban használjuk a páraelszívót)

• Nem szabad a páraelszívóra támaszkodni.

• A páraelszívót gyakran meg kell tisztítani, mind kívülről, mind pedig belülről (LEGALÁBB HAVON- TA EGYSZER, a jelen használati utasításban foglalt karbantartási útmutatók betartásával). A párael- szívó tisztítására és a szűrők cseréjére irányuló utasítások be nem tartása tűzveszélyt okozhat.

• Ha a csatlakozó kábel megsérül, ki kell cserélni egy erre hivatott szakszervizben.

• Biztosítani kell a készülék kikapcsolhatóságát az áramforrásból, a csatlakozó dugó kihúzása illetve a kétpólusú megszakító gomb megnyomása által.

• Ezt a készüléket nem használhatják olyan sze- mélyek (többek között gyerekek) akik csökkent zikai, érzékszervi vagy értelmi képességűek, vagy hiányzik a megfelelő tapasztalatuk vagy a tudásuk, hacsak nem felügyeli őket egy a bizton- ságukért felelős személy, aki a használati utasí- tás alapján útmutatókkal látja el őket.

• Különösen arra kell ügyelni, hogy a felügyelet nélkül maradt gyerekek ne játszhassanak a ké- szülékkel.

• Győződjünk meg arról, hogy a készülék belse- jében található típuscímkén feltüntetett hálózati feszültség és csatlakozó értékek megegyeznek-e a lakásban található értékekkel.

• A szerelési munkálatok megkezdése előtt teker- jük ki és egyenesítsük ki a csatlakozókábelt.- 74 -

• A csomagolóanyagokat (polietilén zacskók, po- lisztirol stb.) a kicsomagolás közben tartsuk távol a gyerekektől.

• Mielőtt a készüléket a hálózatra csatlakoztatná, mindig ellenőrizze, hogy a tápkábel megfelelően van-e telepítve, és hogy NEM szorult-e be a pára- leszívó alá az összeszerelési műveleteket során. Ne csatlakoztassa a készüléket az elektromos há- lózatra a telepítés befejezése előtt.

• Tilos a páraelszívó használata ha nincs rá felsze- relve az alumínium zsírszűrő.

• Szigorúan tilos a páraelszívó alatt a nyílt láng használata (ambírozás).

• Az égéstermék elvezetésével kapcsolatos bizton- sági és műszaki követelmények alkalmazásánál szigorúan be kell tartani az illetékes helyi ható- ságok rendelkezéseit.

• A csavarok illetve egyéb rögzítő elemek nem megfelelő – vagyis a jelen használati utasítással nem egyező - meghúzása és telepítése veszélyt jelenthet az emberi egészségre és életre.

• A lelógó páraelszívók csakis keringtető üzem- módban üzemelnek.

• FIGYELEM! A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-ve- szélyt okozhat.- 75 - KICSOMAGOLÁS A készülék a szállítás idejére megfele- lő módon be lett csomagolva a bizton- ság érdekében. Miután kicsomagoltuk a készüléket, a csomagolást környe- zetkímélő módon kell eltakarítani. Az összes csomagolóanyag a környe- zet számára ártalmatlan, 100% újra- használható és megfelelő jelekkel van ellátva. Figyelem! A csomagolóanyagokat (polietilén zacs- kók, polisztirol stb.) a kicsomagolás közben tartsuk távol a gyerekektől. A HASZNÁLT KÉSZÜLÉKEK

Ez a készülék el lett látva az 2012/19/ EU direktíval. Ez a jelzés arról tájé- koztat, hogy a készülék, miután hasz- nálata befejeződött, nem kerülhet a szemétbe az összes többi házi hulla- dékkal együtt. A falhasználó köteles az elhasznált készüléket egy elektronikus és elekt- romos hulladékgyűjtő pontban leadni. A hulladék- gyűjtő pontok, többek között a lokális pontok, a boltok, az önkormányzati szervezetek egy rendszert alkotnak, mely lehetővé teszi a hulladék leadását. Az elektronikus és elektromos hulladékkal való megfelelő bánásmód segít megelőzni az emberi egészségre és környezetre káros mellékhatásokat, melyeket a hulladékkal való nem megfelelő bánás- mód és a hulladékban található veszélyes anyagok okozhatnak.- 76 - HASZNÁLAT Páraelszívó vezérlése A páraelszívó irányítópanelje a 4 rajzon látható, de emlékeztetőül alább is bemutatjuk:

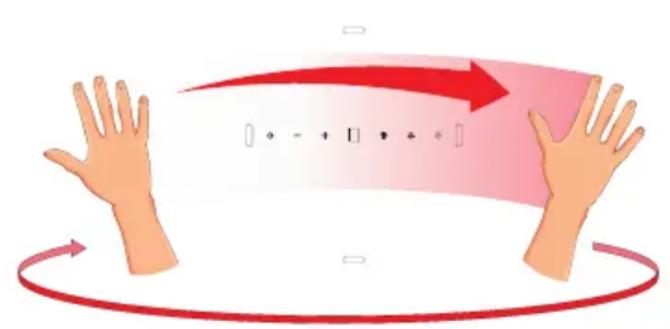

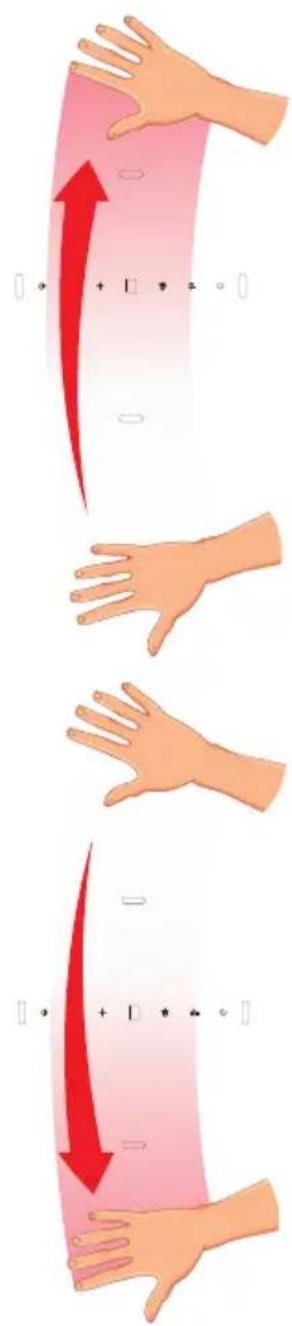

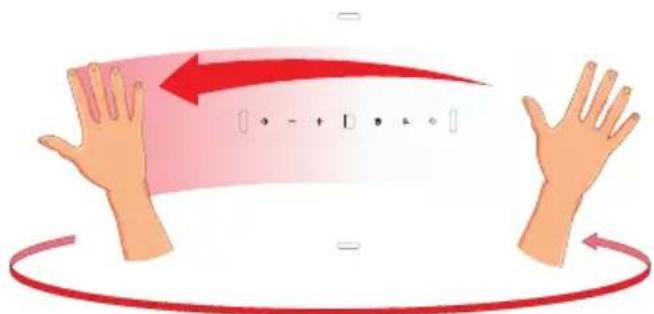

A készülék gesztusvezérelt szenzorokkal van felszerelve:

1- A világítás be/és kikapcsolására szol-

gáló mozgásérzékelők

2- A készülék sebességfokozat módosítá-

sáért felelős mozgásérzékelők Az irányítópanel szenzorokkal van fel- szerelve. A funkcióikat az alábbiakban ismertetjük:

3- Timer szenzor (a páraelszívó késlelte-

4- Alacsonyabb sebességfokozatra váltó

5- Magasabb sebességfokozatra váltó

7- Gesztusmenedzsment szenzor

8- Világítás szabályozó szenzor

9- StandBy (készenléti állapot) üzemmód

szenzorja A készülék áramhoz való csatlakoztatását követően a kijelzőn egy másodperc töredékéig a jelenik meg, majd pedig kialszik a kijelző. A kijelzőn csak a gesztusmenedzsment szenzor van kivilágítva. Érintse meg a szenzort, hogy aktiválja a készenléti üzemmódot (a szenzor szintén világítani fog). A készülék turbinájának bekapcsolásához a készenléti üzemmódban érintse meg szenzort. A beállítható sebességfokozatok:

• Legalacsonyabb sebességfokozat (1). Ezt a sebességfokozatot kis- mennyiségű gőznél használja.

• Közepes sebességfokozatok (2-3). Ezt a sebességfokozatot közepes mennyiségű gőznél használja, pl. amikor több ételt főz egyszerre.

• Turbó üzemmód ( )- Ezt a sebességfokozatot nagymennyiségű gőznél használja, pl. sütés illetve grillezés közben.- 77 - A sebességfokozat a valamint szenzorokkal módosítható. Figyelem! A Turbó üzemmód csak 5 percig lehet aktív (a kijelzőn lát- ható pont villog), majd pedig a sebességfokozat automatikusan egy alacsonyabbra kacsol le. A Turbó üzemmódnál korlátozva van haszná- latának teljes ideje; a Turbó üzemmódot újra és újra történő bekapcso- lásával legfeljebb 30 percig használhatja (beleértve a Turbó üzemmód bekapcsolása közötti, legfeljebb 5 perces szüneteket). Ezután nem lehet majd újra használni a Turbó üzemmódot - a következő 30 percre le lesz blokkolva; ekkor az elérhető legmagasabb sebességfokozat a 3-as lesz. A készülék turbinájának kikapcsolásához egy aktív sebességfokozatnál érintse meg a szenzort néhány alkalommal, míg a kijelzőn meg nem jelenik a , illetve érintse meg a szenzort. A világítás bekapcsolásához érintse meg a szenzort. A világítás kikap- csolásához érintse meg a szenzort még egyszer. A világítás a Stand- By szenzortól független. Timer (a páraelszívó késleltetett kikapcsolása) Ez a funkció a páraelszívó motorjának késleltetett kikapcsolására szol- gál. Ezt a funkciót a főzés befejését követően használhatja a helyiség gőztelenítésére. A lehetséges késleltetési idő 5,10 vagy 15 perc. A kés- leltetési funkció bekapcsolása céljából, érintse meg - miközben a pá- raelszívó bármely sebességfokozatban található – egyszeri alkalommal a szenzort. A szenzor elkezd villogni, s a kijelzőn megjelenik a . A és szenzorokkal most be tudja állítani az automatikus kikapcsolás idejét, beállítva a megfelelő szimbólumot a kijelzőn, mely a következőt jelenti: A kijelző jelzései Késleltetési idő [perc]

Miután beállította a kiválasztott szimbólumot a kijelzőn (a fenti táblá- zat szerint), erősítse meg a választását a szenzor megérintésével. A kijelzőn az aktuális sebességfokozatnál egy villogó pont jelenik meg, és a szenzor villogni kezd. A késleltetési funkció kikapcsolásához bármi- kor újra érintse meg a szenzort, ekkor a szenzor és a sebességfo- kozatnál található pont kialszanak.- 78 - Gesztusvezérlés Miután a készüléket a tápegységhez csatlakoztatta, a gesztusvezérlő funkció aktiválódik, amit a gesztusvezérlés megvilágított szenzorja jelez majd. A gesztusvezérlő funkció kikapcsolásához érintse meg a szenzort. A gesztusvezérlés újbóli aktiválásához érintse meg újra a szenzort. A gesztusok segítségével szabályozhatja a páraelszívó turbina sebessé- gét és a világítást. Amikor a gesztusvezérlő funkció aktív, a megfelelő szenzorok használatával hagyományos módon is vezérelheti az eszközt. A gesztusvezérlés akkor működik helyesen, ha nyitott kézfejét kb. 5 cm-re mozgatja a kezelőpanel felszínétől. Figyelem: A kézmozgásnak a mozgásérzékelők tartományában kell tör- ténnie (4. rajz, 1. poz. vagy 4. rajz, 2. poz., attól függően, hogy milyen funkciót kíván futtatni). A kézfej mozgatására szolgáló terület a hasz- nálati utasítás további részében található rajzokon látható. Bizonyos funkciók bekapcsolásakor (pl. Turbó üzemmód) több kézmoz- dulatot kell végrehajtani, a visszatérő mozgást a kezelőpaneltől távo- labb vagy a szenzorok kihagyásával hajtsa végre). A kézmozdulatok nem lehetnek túl gyorsak. Előnyös, ha egyetlen mozdulat körülbelül 1 másodpercet vesz igénybe. A StandBy mód aktiválá- sához csúsztassa balról jobbra a kezét. A kijelzőn a felirat jelenik meg. A készülék turbinájának bekapcsolásához vagy se- bességének növeléséhez a készenléti üzemmód- ban többszöri alkalommal húzza el a kézfejét balról jobbra. A kijelző minden egyes kézmozdulatot követően jelzi az aktuális sebességfokozatot.- 79 - A készülék turbinájának kikapcsolásához vagy a sebesség csökkentéséhez a készenléti üzemmód- ban többszöri alkalommal húzza el a kézfejét jobb- ról balra, amíg a kijelzőn meg nem jelenik a felirat. Húzza el még egy- szer a kézfejét, s a pára- elszívó teljesen kikapcsol (a gesztusvezérlés to- vábbra is aktív lesz) A világítás bekapcsolásá- hoz csúsztassa a kézfejét alulról felfelé A világítás kikapcsolásá- hoz csúsztassa a kézfejét felülről lefelé- 80 - A páraelszívó működésével kapcsolatos egyéb fontos informáci-

Keringtető üzemmódban való működés: Ebben az üzemmódban a szűrt levegő az erre a célra kialakított nyílásokon keresztül visszatér a helyi- ségbe. Ebben a beállításban egy szénszűrőt kell felszerelni, és javasoljuk a légfúvó felszerelését (a rendelkezésre állás függ a modelltől, főként kéményes páraelszívóknál kapható). Elszívó üzemmódban való működés: Az elszívó üzemmódban történő használatnál a levegő a kültérbe van elvezetve egy speciális cső segítsé- gével. Ennél az üzemmódnál el kell távolítani a szénszűrőt. A páraelszívó a levegő elvezető nyíláshoz egy speciális, merev vagy exibilis 150 mm, illetve 120 mm átmérőjű cső és megfelelő rögzítő elemek segítségével van csatlakoztatva, melyeket az eéle áruk forgalmazásával foglalko- zó üzletekben lehet megvásárolni. A telepítést szakképzett szakemberre kell bízni. A ventilátor sebessége: A legalacsonyabb és a középső sebességfoko- zatot normális körülmények között és kisméretű gőzkibocsátásnál kell használni, míg a legnagyobb sebességfokozatot a gőzök nagy koncent- rációjánál kell használni, mint pl. sütés közben, illetve grillezésnél. Figyelem (csakis az univerzális páraelszívókra vonatkozik): Az univer- zális páraelszívók szerkezete manuális üzemmód átállítást igényel. Az üzemmód megváltoztatásának módját a 8. ábra szemlélteti. Figyelem (csak a beépíthető és teleszkópos páraelszívókra vonatkozik): A bútorba beépített és a teleszkópos páraelszívóknál keringtető üzem- módban levegő elvezető cső felszerelése szükséges. A cső másik végét a helyiségre kell irányítani, ezen keresztül áramlik majd a megszűrt le- vegő. Figyelem: A felfüggesztett páraelszívók csakis elszívó üzemmódban üze- melnek.- 81 -

KARBANTARTÁS Karbantartás A rendszeres karbantartás és tisztítás megfelelő és hibamentes műkö- dést, valamint hosszabb élettartamot biztosít a páraelszívónak. Különös gyelmet kell fordítani arra, hogy a zsírszűrő és az aktív szénszűrő a gyártó utasításainak megfelelően legyen tisztítva és kerüljön kicserélés- re.

• Ne használjon nedves rongyot, illetve szivacsot vagy pedig folyóvi- zet.

• Ne használjon oldószert, illetve alkoholt, ugyanis ezek károsíthatják a festett felületeket.

• Ne használjon maró hatású anyagokat, különösen a rozsdamentes felületek tisztítására.

• Ne használjon kemény, durva rongyot

• Tisztításnál nem invazív hatású szereket és enyhén vizes törlőkendőt ajánlatos használni. Figyelem: Többszöri, a mosogatógépben történő tisztítást követően az alumínium szűrő színe megváltozhat. A színváltozás nem jelent meghi- básodást illetve nincs szükség a szűrő kicserélésére. Zsírszűrő Az alumínium zsírszűrőt a páraelszívó normális módon történő használa- tánál havonta kell tisztítani, mosogatógépben illetve kézi mosogatás ál- tal, enyhe hatású mosogatószer illetve folyékony szappan segítségével. Az alumínium zsírszűrő leszerelésének módja az 5. rajzon látható. Néhány modellnél akril szűrő van alapfelszereltségen. Ezt legalább két- havonta egyszer kell cserélni, illetve gyakrabban, ha a páraelszívót in- tenzíven használja. Szénszűrő A szénszűrőket csak akkor használjuk, amikor a páraelszívót nem csat- lakoztattuk a szellőző rendszerhez. Az aktív szenet tartalmazó szűrő ma- gába szívja a főzés közben keletkező szagokat, egészen amíg meg nem telik. Nem lehet a szűrőt megtisztítani illetve újrahasználni, ezért lega- lább kéthavonta ki kell cserélni, ha intenzíven használjuk a páraelszívót, akkor gyakrabban. A szénszűrő kicserélésének módját a 6. rajz mutatja. Világítás Csak olyan paraméterű izzókat / halogén lámpákat / diódos modulokat szabad használni, mint amilyenek a gyárilag felszereltek voltak. A világí- tás kicserélésének módját a 7. rajz mutatja. Ha a használati utasításban nem található az ezt bemutató rajz, akkor a világító modul cseréjét csak- is a szakszervizben lehet elvégezni.- 82 -

GARANCIA ÉS VÁSÁRLÁS

Garancia Garanciális szolgáltatás a garanciajegy alapján A gyártó nem felelős a készülék helytelen használat okozta károkért. A készülék gyártója azt javasolja, hogy az összes javítási, illetve karbantartási tevékenységet a Gyári Szakszerviz illet- ve a Gyártó Márkaszervize végezze el. A javítási munkákat csakis szakképzett személy végezheti el. A gyártó nyilatkozata A gyártó ezennel kijelenti, hogy a termék megfelel a következő EU direktívák- nak:

• 2014/35/EC Alacsony feszültségű direktíva• 2014/30/EC Elektromágneses kompatibilitás direktíva• 2009/125/EC• RoHS 2011/65/EC Ezért is a terméket jellel látta el és egy megfelelőségi nyilatkozatot adott ki hozzá, amelyet a tagországok piacfelügyelő hatóságai rendelkezésére bo- csátott.- 83 -
