Terméktípus	Dekoratív kémény páraelszívó
Márka	AMICA
Modell	OMP9554BG
Sebességek száma	3 (alacsony, közepes, magas)
Vezérlés típusa	Érintőgombok és gesztusvezérlés
Világítás	Független, LED (verziótól függően)
Szűrés típusa	Alumínium zsírszűrő (mosható) és aktív szénszűrő (cserélhető)
Elszívás módja	Szívás (kültéri elvezetés) vagy recirkuláció
Időzítő	Állítható késleltetett leállítás (15 perc)
Mozgásérzékelő	Igen, a világításhoz és a sebességhez
Zsírszűrő karbantartása	Havonta mosogatógépben vagy kézzel mosható
Szénszűrő karbantartása	3-4 havonta cserélni (nem mosható)
Minimális beépítési magasság	A műszaki adatlap és a tűzhely típusa szerint
Elektromos tápellátás	220-240 V, 50/60 Hz (szabványos becslés)
Anyag	Rozsdamentes acél (becslés)
Garancia	A mellékelt garanciajegy szerint
Használati utasítás elérhető	Több nyelven (FR, EN, DE stb.)

Gyakran ismételt kérdések - OMP9554BG AMICA

Hogyan tisztítsam meg az Amica OMP9554BG páraelszívó zsírszűrőjét?

Az alumínium zsírszűrőt havonta legalább egyszer meg kell tisztítani. Mosogatógépben vagy kézzel, enyhe tisztítószerrel mosható. Több mosás után a színe megváltozhat, de ez nem befolyásolja a működését.

Mikor kell cserélni a szénszűrőt?

Az aktív szénszűrőt 3-4 havonta kell cserélni, vagy gyakrabban intenzív használat esetén. Nem mosható és nem regenerálható.

Hogyan használjam a gesztusvezérlést?

A funkció aktiválásához nyomja meg a gesztus szimbólummal ellátott érintőgombot. Mozgassa a kezét balról jobbra a sebesség növeléséhez, jobbról balra a csökkentéséhez. A világításhoz tartsa a kezét mozdulatlanul az érzékelő alatt 2 másodpercig.

Hogyan állítsam be az időzítőt (késleltetett leállítás)?

A motor működése közben nyomja meg az Időzítő gombot. A gomb villog, és a motor 15 perc után leáll. A kikapcsoláshoz nyomja meg újra a gombot.

Használhatom a páraelszívót recirkulációs üzemmódban szénszűrő nélkül?

Nem, recirkulációs üzemmódban aktív szénszűrő kötelező a szagok elnyeléséhez. Szénszűrő nélkül a páraelszívó csak kültéri elszívás üzemmódban működhet.

Mit tegyek, ha a világítás nem működik?

A világítás LED izzókat vagy modulokat használ. A cseréhez tekintse meg a használati útmutató 7. ábráját. Ha a modul nem hozzáférhető, lépjen kapcsolatba a hivatalos vevőszolgálattal.

Mekkora a minimális távolság a páraelszívó és a főzőlap között?

A minimális távolság a tűzhely típusától függ. Elektromos főzőlapok esetén kövesse a műszaki adatlap útmutatásait. Gáztűzhely esetén tartsa be a nagyobb távolságot, ha a tűzhely gyártója előírja.

Hogyan váltsak elszívás üzemmódból recirkulációs üzemmódba?

Egyes modelleknél manuális átállítás szükséges (lásd a használati útmutató 8. ábráját). Recirkulációs üzemmódban szereljen be egy szénszűrőt és adott esetben egy légterelőt. Elszívás üzemmódban távolítsa el a szénszűrőt, és csatlakoztasson egy elszívó csövet.

A páraelszívó sípol csatlakoztatáskor, ez normális?

Igen, normális. A páraelszívó csatlakoztatásakor rövid hangjelzést ad, és az összes gomb röviden felvillan, jelezve, hogy a készülék feszültség alatt van.

Hogyan tisztítsam meg a páraelszívó külső felületét?

Használjon nedves ruhát semleges tisztítószerrel. Ne használjon oldószereket, alkoholt, maró hatású anyagokat vagy súroló hatású rongyokat a felületek sérülésének elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ OMP9554BG AMICA

A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA 65

HASZNÁLAT 66

PÁRAELSZÍVÓ VEZÉRLÉSE 66

TIMER (A PÁRAELSZÍVÓ KÉSLELTETETT KIKAPCSOLÁSA) 66

GESZTUSVEZÉRLÉS 67

A PÁRAELSZÍVÓ MÜKÖDÉSÉVEL_KAPCSOLATOS EGYÉB FONTOS INFORMÁCIÓK 68

TISZTÍTÁS ÉS KARBANTARTÁS 69

KARBANTARTÁS 69

ZSÍRSZÚRŐ 69

SZÉNSZÜRŐ 69

VILÁGÍTÁS 69

GARANCIA 70

BG - Съдържание

ПРЕПОРЬКИ ОТНОСНО БЕЗОПАСНОСТТА 72

РАЗОПАКОВАНЕ 76

ОБЕЗВРЕЖДАНЕ НА ИЗНОСЕНИ УРЕДИ 76

ОБСЛУЖВАНЕ 77

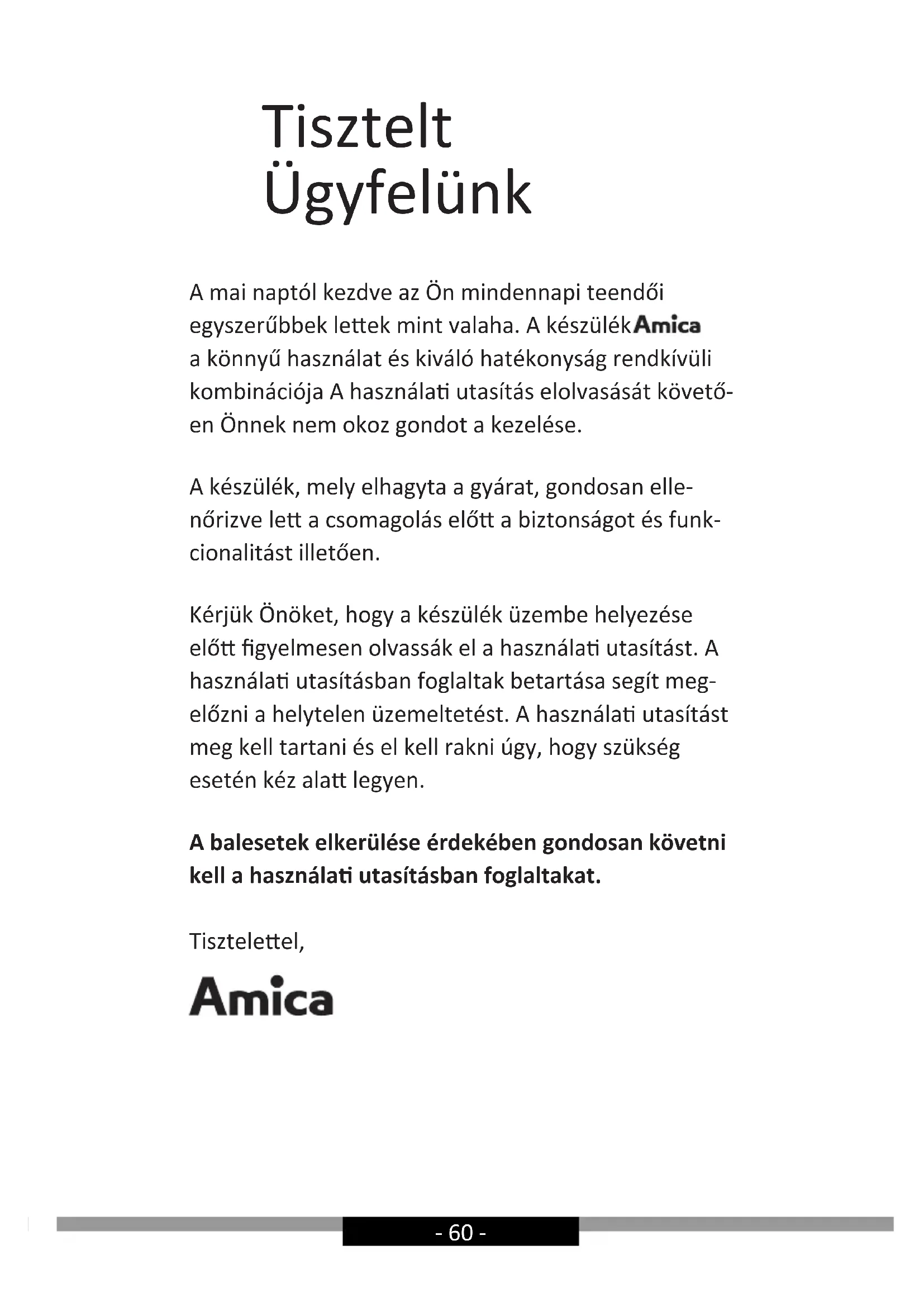

A mai naptól kezdve az Ön mindennapi teendői egyszerűbbek lettek mint valaha. A készülék Amica a könnyű használat és kiváló hatékonyság rendkívüli kombinációja A használati utasítás elolvasását követően Önnek nem okoz gondot a kezelése.

A készülék, mely elhagyta a gyárat, gondosan elle-nőrizve lett a csomagolás előtt a biztonságot és funk-cionalitást illetően.

Kérjük Önöket, hogy a készülék üzembe helyezése előtt figyelmesen olvassák el a használati utasítást. A használati utasításban foglaltak betartása segít megelőzni a helytelen üzemeltetést. A használati utasítást meg kell tartani és el kell rakni úgy, hogy szükség esetén kéz alatt legyen.

A balesetek elkerülése érdekében gondosan követni kell a használati utasításban foglaltakat.

Tisztelettel,

Amica

BIZTONSÁGI UTASÍTÁSOK

• A páraelszívót csak a jelen használati utasítás el- olvasását követően lehet használni.
• A készüléket csakis háztartásbeli használatra tervezték.
• A gyártó fenntartja magának a jogot olyan újítások bevezetésére, melyek nem lesznek hatással a készülék használatára.
• A gyártó nem vállal felelősséget a készülék által okozott károkért illetve tűzesetekért, melyeket a jelen használati utasításban foglaltak be nem tartása okozott.
• A tűzhely feletti páraelszívó a konyhai gözök elszívására használatos. Nem szabad más célra használni.
• Az elszívó üzemmódban dolgozó páraelszívót a megfelelő szellőző csatornához kell csatlakoztatni (nem szabad kéményhez, füstelvezető vagy égéstermék elvezető csatornákhoz csatlakoztatni, amelyek használatban vannak). A páraelszívóhoz csatlakoztatni kell tömlőt, mely elvezeti a levegőt kívülre. A tömlő hossza (általában 120 mm illetve 150 mm ∅ cső) nem haladhatja meg a 4-5 m-t. A légelvezető tömlő szintén szükséges a teleszkópos és a bútorba beépített, keringtető üzemmódban üzemelő páraelszívónál.
• A keringtető üzemmódban üzemelő páraelszívóknál aktív széntartalmú szűrő felszerelése szükséges. Ebben az esetben nincs szükség levegő elvezető cső felszerelésére, viszont ajánlott a levegő kivezető kémény felszerelése (csak a kéményes páraelszívóknál).

- A páraelszívó független világítással és elszívó ventilátorral rendelkezik, mely különböző sebességfokozatokra állítható.

- A készülék verziójától függően, a páraelszívót egy függőleges falra kell szerelni a gáz- illetve elektromos tűzhely fölé (kéményes és univerzális páraelszívók); a gáz- illetve elektromos tűzhely fölött lévő mennyezetre (sziget páraelszívók); egy függőleges falra a gáz- illetve elektromos tűzhely fölött, beépítve egy konyhabútorba (teleszkópos és bútorokba beépített páraelszívók). Mielőtt elkezdené a felszerelést, győződjön meg arról, hogy a fal / mennyezet szerkezete elbírja a páraelszívó súlyát. A páraelszívó néhány modellje igen nehéz.

- Az elektromos tűzhely fölötti telepítési magasság a készülék termék adatlapján található (a készülék műszaki specifikációja). Ha a gáztűzhely használati utasításában nagyobb távolságok lettek előírva, akkor ezeket kell figyelembe venni (1 rajz)

- A páraelszívó alatt tilos a nyílt láng használata. Amikor levesszük az edényt a tűzhelyről, állítsuk a lángot minimumra. Mindig ellenőrizzük, hogy a lángok nem csapnak-e a ki az edény alól, mivel ez energiaveszteséget illetve veszélyes hő koncentrációt okozhat.

- Ha olajat használunk a sütéshez a páraelszívó alatt, az üzemeltetés teljes időtartama alatt tart-sa szemmel az ételt, ugyanis a túlmelegedett olaj tüzet okozhat.

- Mielőtt kicserélnénk a zsírszűrő betéteket illetve minden javítás, karbantartás előtt áramtalanít-suk a készüléket kihúzva a dugót a konnektorból.

- A zsírszűrő betéteket legalább havonta meg kell tisztítani. A zsírral szennyezett zsírszűrő betétek könnyen lángra lobbanhatnak.

• Ha a helyiségben, ahol a páraelszívó üzemel, más nem elektromos készüléket is használunk (mint pl. a olajkemence, átfolyós vízmelegítő, bojler) biztosítani kell a jó szellőzést (levegőátfolyás). A biztonságos használat akkor lehetséges, ha a páraelszívő és a többi készülék egyszerre való használatánál, ott, ahol a készülékek el vannak helyezve, a légnyomás nem haladja meg 0,004 milibart (ez a pont érvényét veszti amikor a ke-ringtető üzemmódban használjuk a páraelszívót)
• Nem szabad a páraelszívóra támaszkodni.
• A páraelszívót gyakran meg kell tisztítani, mind kívülről, mind pedig belülről (LEGALABB HAVON-TA EGYSZER, a jelen használati utasításban foglalt karbantartási útmutatók betartásával). A páraelszívó tisztítására és a szűrők cseréjére irányuló utasítások be nem tartása tűzveszélyt okozhat.
• Ha a csatlakozó kábel megsérül, ki kell cserélni egy erre hivatott szakszervizben.
• Biztosítani kell a készülék kikapcsolhatóságát az áramforrásból, a csatlakozó dugó kihúzása illetve a kétpólusú megszakító gomb megnyomása által.
• Ezt a készüléket nem használhatják olyan személyek (többek között gyerekek) akik csökkent fizikai, érzékszervi vagy értelmi képességűek, vagy hiányzik a megfelelő tapasztalatuk vagy a tudasuk, hacsak nem felügyeli őket egy a bizton-ságukért felelős személy, aki a használati utasítás alapján útmutatókkal látja el őket.
• Különösen arra kell ügyelni, hogy a felügyelet nélkül maradt gyerekek ne játszhassanak a ké-szülékkel.
• Győződjünk meg arról, hogy a készülék belse-jében található típuscímkén feltüntetett hálózati feszültség és csatlakozó értékek megegyeznek-e a lakásban található értékekkel.

• A szerelési munkálatok megkezdése előtt tekerjük ki és egyenesítsük ki a csatlakozókábelt.

• A csomagolóanyagokat (polietilén zacskók, polisztírol stb.) a kicsomagolás közben tartsuk távol a gyerekektől.

• Mielőtt a készüléket a hálózatra csatlakoztatná, mindig ellenőrizze, hogy a tápkábel megfelelően van-e telepítve, és hogy NEM szorult-e be a páraleszívó alá az összeszerelési műveleteket során. Ne csatlakoztassa a készüléket az elektromos hálózatra a telepítés befejezése előtt.
• Tilos a páraelszívó használata ha nincs rá felsze-relve az alumínium zsírszűrő.
• Szigorúan tilos a páraelszívó alatt a nyílt láng használata (flambírozás).
• Az égéstermék elvezetésével kapcsolatos bizton-sági és műszaki követelmények alkalmazásánál szigorúan be kell tartani az illetékes helyi ható-ságok rendelkezéseit.
• A csavarok illetve egyéb rögzítő elemek nem megfelelő – vagyis a jelen használati utasítással nem egyező - meghúzása és telepítése veszélyt jelenthet az emberi egészségre és életre.
• A lelógó páraelszívók csakis keringtető üzem- módban üzemelnek.
• FIGYELEM! A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat.

KICSOMAGOLÁS

A készülék a szállítás idejére megfelelő módon be lett csomagolva a biztonság érdekében. Miután kiçsomagoltuk a készüléket, a csomagolást környezetkímélő módon kell éltakarítani. Az összes csomagolóanyag a környezet számára ártalmatlan, 100% újrahasználható és megfelelő jelekkel van ellátva.

Figyelem! A csomagolóanyagokat (polietilén zacs- kók, polisztírol stb.) a kicsomagolás közben tartsuk távól a gyerekektől.

A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA

Ez a készülék el lett látva az 2012/19/EU direktíval. Ez a jelzés arról tájé-kóztat, hogy a készülék, miután használata befejeződött, nem kerülhet a szemétbe az összes többi házi hulladékkal együtt.

A falhasználó köteles az elhasznált készüléket egy elektronikus és elektromos hulladékgyűjtő pontban leadni. A hulladékgyűjtő pontok, többek között a lokális pontok, a boltok, az önkormányzati szervezetek egy rendszert alkotnak, mely lehetővé teszi a hulladék leadását. Az elektronikus és elektromos hulladékkal való megfelelő bánásmód segít megelőzni az emberi egészségre és környezetre káros mellékhatásokat, melyeket a hulladékkal való nem megfelelő bánásmód és a hulladékban található veszélyes anyagok okozhatnak.

HASZNÁLAT

Páraelszívó vezérlése

A páraelszívó irányítópanelje a 4 rajzon látható, de emlékeztetőül alább is bemutatjuk:

2 456 ① ② ③ 1 3 ④ 8 7 2

A készülék gesztusvezérelt szenzorokkal van felszerelve:

1- A világítás be- és kikapcsolásáért felelős mozgásérzékelő
2- A készülék sebességfokozata módosításáért félelős mozgásérzékelő

Az irányítópanel szenzorokkal van felszerelve. A funkcióikat az alábbiakban ismertetjük:

3- Timer szenzor (a páraelszívó késleltetett kikapcsolása)
4- Legalacsonyabb sebességfokozat - Ezt a sebességfokozatot kismenynyiségű göznél használja.
5- Közepes sebességfokozat - Ezt a sebességfokozatot közepes menynyiségű göznél használja, pl. amikor több ételt főz egyszerre.
6- Legmagasabb sebességfokozat - Ezt a sebességfokozatot nagymenyiségű göznél használja, pl. sütés, illetve grillezés során.
7- A gesztus vezérlés aktiválásáért és kikapcsolásáért felelős szenzor
8- A világításért felelős szenzor

Miután áramtalanítva lett a készülék, a páraelszívó rövid hangjelzést ad, és minden szenzor egy pillanatig világítani fog.

A készülék turbinája bekapcsolásához érintse meg az 1,2 vagy 3 szenzort. A turbina kikapcsolása az aktív sebességfokozat szenzorjának megérintésével történik.

A világítás bekapcsolásához nyomja meg a ☐szenzort. A világítás bekapcsolásához nyomja meg még egyszer a ☐szenzort. A világítás a motortól függetlenül működik.

Timer (a páraelszívó késleltetett kikapcsolása)

Ez a funkció a páraelszívó motorjának késleltetett kikapcsolására szolgál. Ezt a funkciót a főzés befejését követően használhatja a helyiség göztelenítésére. A motor 15 perc elmúltával kikapcsol. A késleltetési funkció bekapcsolása céljából, érintse meg - miközben a páraelszívó bármely sebességfokozatban található - egyszeri alkalommal a szenzort. A szenzor elkezd villogni, A késleltetési funkció bármely pillanatban történő kikapcsolásához érintse meg ismét a szenzort, sekkor a szenzor abbahagyja a villogást.

Gesztusvezérlés

A gesztusvezérlés bekapcsolásához/kikapcsolásához érintse meg a szenzort, a szimbólum világítani fog.

A gesztusok segítségével szabályozhatja a turbina sebességét és a világítást. Amikor a gesztusvezérlés funkció aktív, akkor a készüléket hagyományos módon is vezérelheti a megfelelő szenzorok használatával.

A gesztusvezérlés akkor működik jól, ha a kezelőpanel felületétől kb. 3-10 cm végez el kézmozdulatokat.

Figyelem: A turbina sebességének szabályozásakor a kézmozgásnak mindkét mozgásérzékelőt be kell fednie (4. rajz, 2. pont, vagy a kéznek a világítást vezérlő szenzoron belül mozdulatlannak kell lennie (4. rajz, 1. pont).

Amikor bizonyos funkciók bekapcsolása (például a 3. sebességfokozaté) ismételt kézmozdulatot igényel, a visszatérő mozdulatot a vezér-lőpaneltől távolabb hajtsa végre, vagy a szenzorok kihagyásával). A kezmozdulatok nem lehetnek túl gyorsak. Ideális esetben egy gesztus körülbelül 1 másodpercet vesz igénybe.


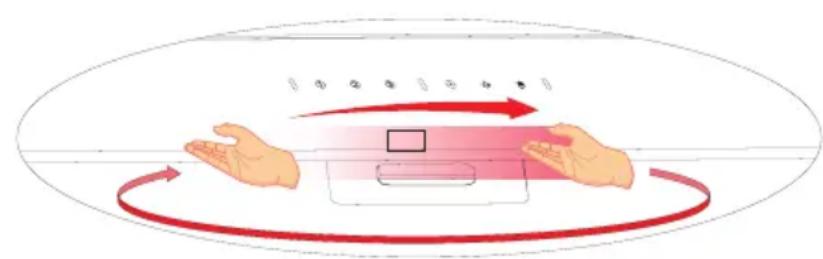

A készülék turbinájának bekapcsolásához vagy sebességének növeléséhez többszöri alkalommal mozgassa a kezét balról jobbra. Az aktív sebességfokozat szenzorja minden kézmozdulatnál világítani fog.

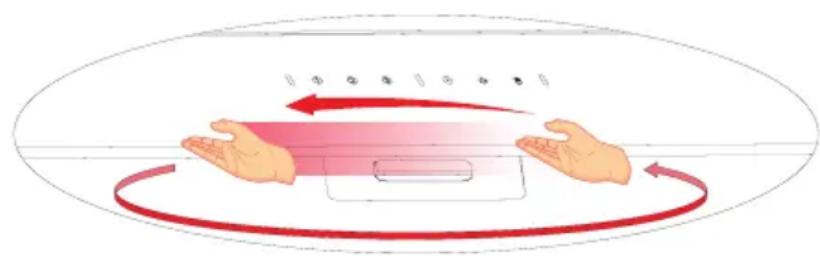

A készülék turbinájának kikapcsolásához vagy sebességének csökkentéséhez többszöri alkalommal mozgassa a kezét jobból balra, amíg az 1. szenzor el nem kezd világítani. Mozdítsa el a tenyerét még egyszer, s a páraelszívó motorja teljesen kikapcsol (a gesztusvezérles továbbra is aktív lesz)

A világítás be- illetve kikapcsolásához állítsa a kezét kb. 2 másodpercre a panel közepének közelében (az 1 számmal ellátott érzékelő alatt). A szimbólum világítani fog.

A páraelszívó működésével kapcsolatos egyéb fontos informáci- ók

Keringtető üzemmódban való működés: Ebben az üzemmódban a szűrt levegő az erre a célra kialakított nyílásokon keresztül visszatér a helyiségbe. Ebben a beállításban egy szénszűrőt kell felszerelni, és javasoljuk a légfúvó felszerelését (a rendelkezésre állás függ a modelltől, főként kéményes páraelszívóknál kapható).

Elszívó üzemmódban való működés: Az elszívó üzemmódban történő használatnál a levegő a kültérbe van elvezetve egy speciális cső segítségével. Ennél az üzemmódnál el kell távolítani a szénszűrőt. A páraelszívó a levegő elvezető nyíláshoz egy speciális, merev vagy flexibilis 150 mm, illetve 120 mm átmérőjű cső és megfelelő rögzítő elemek segítségével van csatlakoztatva, melyeket az efféle áruk forgalmazásával foglalkozó üzletekben lehet megvásárolni. A telepítést szakképzett szakemberre kell bízni.

A ventilátor sebessége: A legalacsonyabb és a középső sebességfokozatot normális körülmények között és kisméretű gözkibocsátásnál kell használni, míg a legnagyobb sebességfokozatot a gözök nagy koncentrációjánál kell használni, mint pl. sütés közben, illetve grillezésnél.

Figyelem (csakis az univerzális páraelszívókra vonatkozik): Az univerzális páraelszívók szerkezete manuális üzemmód átállítást igényel. Az üzemmód megváltoztatásának módját a 8. ábra szemlélteti.

Figyelem (csak a beépíthető és teleszkópos páraelszívókra vonatkozik): A bútorba beépített és a teleszkópos páraelszívóknál keringtető üzemmódban levegő elvezető cső felszerelése szükséges. A cső másik végét a helyiségre kell irányítani, ezen keresztül áramlik majd a megszúrt levegő.

Figyelem: A felfüggesztett páraelszívók csakis elszívó üzemmódban üzemelnek.

TISZTÍTÁS ÉS KARBANTARTÁS

Karbantartás

A rendszeres karbantartás és tisztítás megfelelő és hibamentes működést, valamint hosszabb élettartamot biztosít a páraelszívónak. Különös figyelmet kell fordítani arra, hogy a zsírszűrő és az aktív szénszűrő a gyártó utasításainak megfelelően legyen tisztítva és kerüljön kicserélésre.

• Ne használjon nedves rongyot, illetve szivacsot vagy pedig folyóvizet.
• Ne használjon oldószert, illetve alkoholt, ugyanis ezek károsíthatják a festett felületeket.
• Ne használjon maró hatású anyagokat, különösen a rozsdamentes felületek tisztítására.
• Ne használjon kemény, durva rongyot
• Tisztításnál nem invazív hatású szereket és enyhén vizes törlőkendőt ajánlatos használni.

Figyelem: Többszöri, a mosogatógépben történő tisztítást követően az alumínium szűrő színe megváltozhat. A színváltozás nem jelent meghibásodást illetve nincs szükség a szűrő kicserélésére.

Zsírszűrő

A zsírszúrót a páraelszívó normális módon történő használatánál havonta kell tisztítani, mosogatógépben illetve kézi mosogatás által, enyhe hatású mosogatószer illetve folyékony szappan segítségével.

A zsírszűrő leszerelésének módja az 5. rajzón látható.

Néhány modellnél akril szűrő ván alapfelszereltségen. Ezt legalább kéthavonta egyszer kell cserélni, illetve gyakrabban, ha a páraelszívót intenzíven használja.

Szénszűrő

A szénszűrőket csak akkor használjuk, amikor a páraelszívót nem csatlakoztattuk a szellőző rendszerhez. Az aktív szenet tartalmazó szűrő magába szívja a főzés közben keletkező szagokat, egészen amíg meg nem telik. Nem lehet a szűrőt megtisztítani illetve újrahasználni, ezért legalább 3-4 havonta kéthavonta ki kell cserélni, ha intenzíven használjuk a páraelszívót, akkor gyakrabban.

A szénszűrő kicserélésének módját a 6. rajz mutatja.

Világítás

Csak olyan paraméterű izzókat / halogén lámpákat / diódos modulokat szabad használni, mint amilyenek a gyárilag felszereltek voltak. A világítás kicserélésének módját a 7. rajz mutatja. Ha a használati utasításban nem található az ezt bemutató rajz, akkor a világító modul cseréjét csak is a szakservizben lehet elvégezni.

GARANCIA ÉS VÁSÁRLÁS UTÁNI SZERVIZ

Garancia

Garanciális szolgáltatás a garanciajegy alapján A gyártó nem felelős a készülék helytelen használat okozta károkért.

Szerviz

• A készülék gyártója azt javasolja, hogy az összes javítási, illetye, karbantartási tevékenységet a Gyári Szakszerviz illetve a Gyártó Márkaszervize végezze el. Biztonsagi okokból On saját maga ne javítsa a készüléket.
• A nem megfelelő képesítéssel rendelkező személyek által végzett javítasok sulyos veszelyt jelenthetnek az eszköz felhasználoja szá-mara.
• A gyártó, az importör vagy a meghatalmazott forgalmazó által felkínalt eszköz minimalis jótallási idejet a garanciajégy tartalmazza.
• A készülék elveszíti a jótállást a készülék vagy annák részein végzett illetektelen atalakítások, javítások, a plombák felszakítása, valamint a készüleken törtenő barmely masfajta, a hasznalati utasítasnak nem megfelelő tetszőleges beavatkozás eredmenyekent.

Javítási igény és segítségnyújtás hiba esetén

Ha az eszköz javítását igényli, vegye fel a kapcsolatót a szervízköz-ponttal. A szerviz címe és telefonszáma a jotallási kartyán található. Mielőtt kapcsolatba lépne, készítse elő a készülék sorozatszámát, mely az adattáblán található: A kényelem érdekében írja ide le:

A gyártó nyilatkozata

A gyártó ezennel kijelenti, hogy a termék megfelel a következő EU direktívák- nak:

• 2014/35/EC Alacsony feszültségű direktíva
• 2014/30/EC Elektromágneses kompatibilitás direktíva
• 2009/125/EC
• RoHS 2011/65/EC

A berendezés jelzéssel van ellátva, és megfelelőségi nyilatkozattal rendelkezik az illetékes piacfelügyeleti hatóság általi ellenőrzésre.
