Caractéristiques techniques	Hotte décorative, largeur 90 cm, extraction ou recyclage, moteur puissant, éclairage LED intégré.
Débit d'air	Jusqu'à 700 m³/h, adapté pour les cuisines de grande taille.
Niveaux de puissance	3 niveaux de puissance + mode intensif.
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Utilisation	Commandes tactiles, affichage LED, facile à utiliser.
Maintenance	Filtres à nettoyer régulièrement, entretien simple, accès facile aux composants.
Sécurité	Protection contre les surchauffes, arrêt automatique, conforme aux normes de sécurité.
Informations générales	Design moderne, disponible en inox, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - KHF 695 600 S AMICA

Comment nettoyer les filtres de la hotte AMICA KHF 695 600 S ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez ensuite à l'eau claire et laissez sécher avant de les réinstaller.

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Quelle est la puissance d'aspiration de la hotte AMICA KHF 695 600 S ?

La puissance d'aspiration de la hotte AMICA KHF 695 600 S est de 600 m³/h.

Est-ce que la hotte AMICA KHF 695 600 S est bruyante ?

Le niveau sonore de la hotte varie selon les vitesses. En mode maximum, le bruit peut atteindre 65 dB, ce qui est relativement silencieux pour une hotte.

Comment installer la hotte AMICA KHF 695 600 S ?

Suivez les instructions du manuel d'installation fourni. Assurez-vous que la hotte est fixée à une distance appropriée de la plaque de cuisson et qu'elle est correctement raccordée au système d'évacuation ou au filtre à charbon.

Les lumières de la hotte ne fonctionnent pas, que faire ?

Vérifiez les ampoules et remplacez-les si nécessaire. Assurez-vous également que la hotte est alimentée électriquement.

La hotte fonctionne mais n'aspire pas correctement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que le conduit d'évacuation n'est pas bloqué.

Comment changer le filtre à charbon de la hotte AMICA KHF 695 600 S ?

Pour changer le filtre à charbon, ouvrez la grille d'accès à l'intérieur de la hotte, retirez l'ancien filtre et remplacez-le par un nouveau. Assurez-vous que le filtre est bien en place avant de refermer la grille.

Quelle est la taille de la hotte AMICA KHF 695 600 S ?

La hotte AMICA KHF 695 600 S mesure 90 cm de largeur.

MODE D'EMPLOI KHF 695 600 S AMICA

FR - Table des matières

INDICATIONS CONCERNANT LA SECURITE D'UTILISATION 121

DEBALLAGE 125

ÉLIMINATION DES APPAREILS USAGES 125

EXPLOITATION 126

COMMANDE DE LA HOTTE 126

MINUTERIE (ARRÉT DIFFÉRÉ DE LA HOTTE) 127

COMMANDER PAR MOUVEMENTS 128

AUTRES INFORMATIONS IMPORTANTES RELATIVES À L'UTILISATION DE LA HOTTE 130

NETTOYAGE ET ENTRETIEN 131

ENTRETIEN 131

FILTRE A GRAISSE 131

FILTRE A CHARBON 131

ÉCLAIRAGE 131

GARANTIE, SERVICE APRÈS-VENTE 132

GARANTIE 132

NL - Inhoudsopgave

Variante de utiliser

Utilizare in varianta filtrare-recirculare

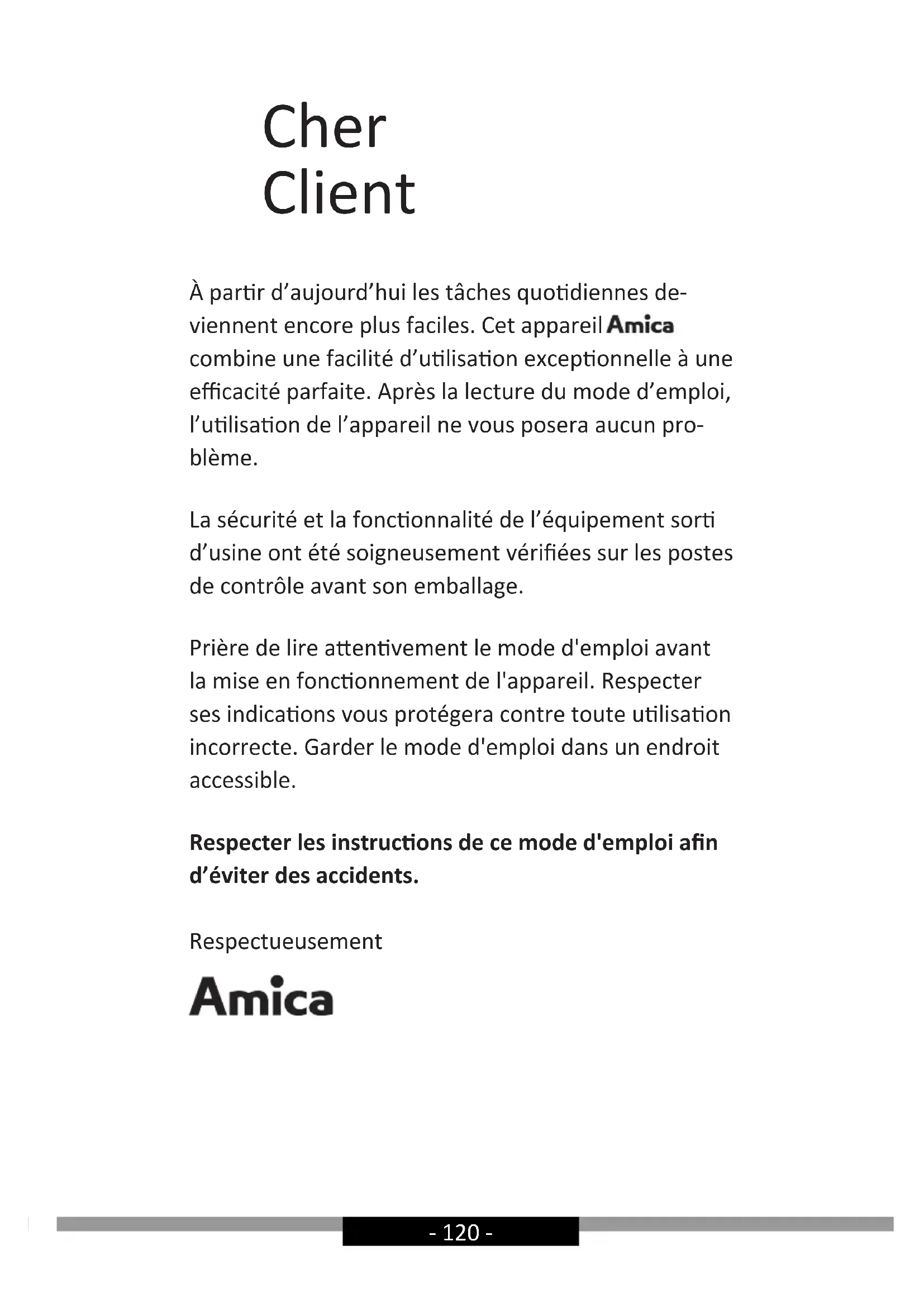

À partir d'aujourd'hui les tâches quotidiennes deviennent encore plus facies. Cet apparéil Amica combine une capacité d'utilisation exceptionnelle à une efficacité parfaite. Àpres la lecture du mode d'emploi, l'utilisation de l' apparéil ne vous posera aucun problème.

La sécurité et la fonctionnalité de l'équipement sorti d'usine ont été soigneusement vérifiées sur les postes de contrôle avant son emballage.

Prière de dire attentivement le mode d'emploi avant la mise en fonctionnement de l'appareil. Respecter ses indications vous protégera contre toute utilisation incorrecte. Garder le mode d'emploi dans un endroit accessible.

Respecter les instructions de ce mode d'emploi afin d'éviter des accidents.

Respectueusement

Amica

INDICATIONS CONCERNANT LA SECURITÉ D'UTILISATION

• La hotte ne doit être utilisée qu'après avoir pris connaissance de la presente notice d'utilisation
• L'appareil n'est destiné qu'à l'utilisation dans un cadre domestique.
• Le fabricant se garde le droit d'introduire des modifications n'ayant pas d'influence sur l'exploitation générale de l'appareil.
• Le fabricant décline toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait de non-respect des dispositions containues dans la présente notice d'utilisation.
• La hotte aspirante est destinée à evacuer les vapeurs de cuisson. Elle ne doit pas être utilisée à d'autres fins.
• L'air ne doit pas être décharge dans un conduit utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles. La hotte nécessite l'installation d'un conduit d'évacuation de l'air donnant sur l'extérieur. La longueur de la conduite (le plus souvent un tuyau de Ø 120 mm ou 150 mm) ne doit pas dépasser 4-5 m. La conduite d'évacuation de l'air est également nécessaire pour les hottes téléscopiques et les hottes encastrables en mode d'absorption.
• La hotte en mode de recyclage nécessite l'installation d'un filtré à charbon actif. Dans ce cas de figure, il n'est pas nécessaire d'incluter un conduit d'évacuation de l'air à l'extérieur, par contre, il est préconisé de monter un deflecteur d'air (pré-sent principalement dans les hottes cheminées).

• La hotte est dotée d'un éclairage indépendant et d'un ventilateur d'extraction offrant la possibilité de régler plusieurs vitesses de rotation.

• En fonction de la version de l'appareil, la hotte est prévue à être fixée à une cloison verticale au-dessus de la table de cuisson à gaz ou électrique (hottes de cheminée ou universelles); au plafond au-dessus de la table de cuisson à gaz ou électrique (hottes Îlot); sur une cloison verticale des meubles hauts de cuisine au-dessus de la table de cuisson à gaz ou électrique (hottes téléscopiques et encastrables). Avant de procéder au montage, assurez-vous que la construction du mur / plafond est adaptée à soutenir la hotte. Certains modèles de hottes ont une masse importante.

• La hauteur de montage de l'appareil au-dessus de la plaque électrique est indiquée sur la fiche technique de l'appareil (specifications techniques). Dans le cas où les instructions de montage pour les tables de cuisson au gaz spécifique aient une distance plus grande, celle-ci doit être prise en compte (Fig. 1).
• Il est interdirit de laisser un feu ouvert sous la hotte de cuisine, en enlevant le écipient de cuisson, régler une petite flamine. Vérifiez toujours si la flamine ne dépasse pas le bord du écipient de cuisson, ceci entraîne des pertes d'énergie et une concentration de la chaleur indésirables.
• Les fritures effectuees sous la hotte doivent faire l'objet d'une surveillance constante, les graisses portées à très haute température peuvent s'enflammer.
• Débrancher l'appareil de la prise de courant avant toute opération de nettoyage, de remplacement du filtré ou d'entretien.
• Le filtrer à graisse de la hotte doit être nettoyé au moins une fois par mois, car sature de graisse, il pourra facilement prendre feu.
• Une ventilation convenable de la pierce doit etre prévue (amenée de l'air), lorsque la hotte de cui

sine est utilisée simultanément avec des apparciels alimentés par une source d'énergie différente de l'énergie électrique (p.ex. combustibles liquides, chaudières, chauffe-eau). En cas d'utilisation simultanée de la hotte et de foyers dépendant de l'air ambient se trouvant dans la piece, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l'endroit d'installation de tels apparciels (cette consigne n'est pas applicable lorsque la hotte aspirante est utilisé en version de recyclage).

• La hotte ne doit pas servir d'un plan d'appui pour les personnes se trouvant dans la cuisine.
• La hotte doit être souvent nettoyer à l'extérieur et à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en suivant les consignes relatives à l'entretien individues dans leprésent mode d'emploi). Il y a un risque d'incendie si le nettoyage n'est pas apporcé selon les instructions.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Il est nécessaire d'assurer la possibilité de débrancher l'appareil du secteur en retardant la fiche de la prise de courant ou en déclenchant l'interrupteur bipolaire
• Cét apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillement (e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doit

pas etre effectués par des enfants sans surveillance

• Vérifiez si la tension indiquée sur la plaque signatéique correspond aux paramètres de la section locale du secteur.
• Avant le montage, dérouler et redresser le cordon d'alimentation.
• Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrene, etc.) hors de portée des enfants.
• Avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d'alimentation a été correctement installé et qu'il N'A PAS été écrasé par la hotte lors des opérations de montage. Ne pas brancher l'appareil à l'alimentation électrique avant la fin du montage.
• Il est interdirit d'utiliser la hotte sans filtres àGRAISSE en aluminium.
• Il est formellement interdit de flamber des alimentés sous la hotte.
• En ce qui concerne les mesures techniques et celles en matière de sécurité nécessaires pour l'évacuation des fumées, respectez imperativement les normes et la législation en vigueur émises par les autorités locales compétentes.
• Le serrage trop faible des vis et des éléments de fixation par rapport aux instructions applicables presente des risques pour la santé et la vie humaine.
• Les hottes suspendues fonctionnent uniquement en mode d'absorption des odeurs
• ATTENTION! Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques.

DéBALLAGE

Pour son transport, l'appareil a eté emballe afin de le protégger contre les endommagements. Àpres déballage de l'appareil, prière d'éliminer les éléments de l'emballage d'une façon non nuisible à l'environnement.

Tous les matériaux utilisés pour l'emballage sont inoffensifs pour l'envi-recyclables à 100% (ils sont marqués le approprié)

Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyethylene, morceaux de polystyrene, etc.) hors de portée des enfants.

ÉLIMINATION DES APPAREILS USAGÉS

Cet appeareil est marqué par le symbole du conteneur à déchets, rayé, conformément à la Directive Européenne 2012/19/CE. Ce symbole signale que le produit, après sa période d'utilisation, ne pourra pas être éliminé avec d'autres déchets menagers. L'utilisateur est obligé de le rendre

à un point de collecte des apparéils électriques et électroniques usages. De tels points de collecte sont mis en place par les communes, certains magasins et entreprises de ramassage des déchets.

Respecter les règles d'élimination des appareils électriques et électroniques permet d'eviter des conséquences nuisibles à la santé humaine et à l'environnement naturel, à cause de la possibilité de présence de constituants dangereux ou de transformations inappropriées à ce type d'appareil.

EXPLOITATION

Commande de la hotte

Le panneau de commande de la hotte est presenté sur le dessin 4, pour rappel, il est également presenté ci-dessous :

L'appareil est équipé de capteurs de commande par mouvements :

1- Capteurs de mouvement permettant d'allumer / éteindre l'éclairage
2- Capteurs de mouvement permettant de changer la vitesse de l'appareil

Le panneau de commande dispose de senseurs. Leurs fonctions sont décrites ci-dessous :

3- Senseur Timer (démarriage différé de la hotte)
4- Senseur de changement de vitesse, réduction d'un niveau
5- Senseur de changement de vitesse, augmentation d'un niveau.
6- Affichage
7- Senseur de commande par mouvements
8- Senseur de commande de l'éclairage
9- Senseur du mode StandBy (veille)

Une fois l'appareil branché à l'alimentation, l'écran d'affichage affiche-ra pendant un court instant et ensuite, il s'éteindra. Seul le senseur de commande par mouvements sera allumé Toucher le senseur pour activer le mode de veille (le senseur s'allumera également).

Pourmettre en marche le moteur de I'appareil en mode de veille,toucherle senseur

Réglage des vitesses :

• Faible vitesse (1). Utiliser cette vitesse pour une petite quantité de fumée.
• Vitesse moyennes (2 -3). Utiliser cette vitesse pour une quantité de fumée moyenne, par exemple lors de la cuisson de plusieurs plats en même temps.
  Mode Turbo ( ) Utiliser cette vitesse pour une très grande quantité de fumée, par exemple lors de la friture ou de la grillade.

Changer les vitesses en utiliser les senseurs +et .—

Attention! Le mode Turbo est actif seulement 5 minutes (le point sur l'écran d'affichage clignote), après cette période de temps, la vitesse est réduite automatiquement et passé au niveau inférieur. L'utilisation du mode Turbo est limitée dans le temps: il peut être utilisé au maximum pendant 30 minutes, s'il est activé plusieurs fois de suite (les pauses inférieures à 5 minutes entre les activations suivantes du mode Turbo sont également comptées). ÀpRES ce temps, le mode Turbo n'est plus disponible - il est impossible de l'activer pendant les 30 minutes qui suivant; pendant cette période la vitesse maximale disponible est la vitesse 3.

Pour éteindre le moteur de l'appareil lorsqu'une vitesse est active, toucher le senseur plusieurs fois jusqu'à ce que s'affiche sur l'écran ou toucher le senseur

Pour allumer l'éclairage, toucher le senseur Pour éteindre l'éclairage, Toucher de nouveau le senseur L'éclairage fonctionne independemment du senseur StandBy.

Minuterie (arrêt différé de la hotte)

Cette fonction permet l'arrêt différé du moteur de la hotte. Utiliser cette fonction après la cuisson, pour aérer la piece et evacuer les fumées. L'arrêt différé peut être reglé sur 5, 10 ou 15 minutes. Pour active la fonction de l'arrêt différé, appuyer sur la touche une fois, lors du fonctionnement de la hotte. Le senseur commence à clignoter et l'écran d'affichage affiche. Les senseurs et permettent de selectionner le temps de l'arrêt automatique par lechioix du symbole adapté sur l'écran d'affichage indiquant respectivement :

Indications de l'écran d'affichage	Temps de l'arrêt différé [min]
	15
	10
	5

Une fois le symbole donnéCHOsi sur I'ecran d'affichage (selon le tableau ci-dessus), confirmer la selection en touchant le senseur Sur I'ecran d'affichage, a coté du numero de vitesse en cours, un point clignotant s'affichera, et le senseur commencera à clignoter. Pour dé-sactiver la fonction de I'arrêt différé, appuyer de nouveau, à n'importe quel moment, sur le senseur Le senseur et le point à coté de la vitesse arrêteront de clignoter.

Commande par mouvements

Une fois l'appareil branché à l'alimentation, la fonction de commande par mouvements est active, ce qui est indiqué par le senseur de commande par mouvements allumé. Pour désactiver la fonction de commande par mouvements, toucher le senseur Pour activer de nouveau la fonction de commande par mouvements, toucher de nouveau le senseur

À l'aide de mouvements, il est possible de commander la vitesse du moteur de la hotte et l'éclairage. Lorsque la fonction de commande par mouvements est activé, il est également possible d'utiliser l'appareil de manière traditionnel, avec les senseurs.

La commande par mouvements fonctionne correctement, lorsque les mouvements se font avec la main ouverte à une distance d'environ 5 cm de la surface du panneau de commande.

Attention: Le mouvement de la main doit se faire à proximité des capteurs de mouvements (Dessin 4, pos. 1 ou Dessin 4, pos. 2, selon la fonction qui doit être activé). La zone au-dessus de laquelle il faut passer la main est indiquée sur les dessins dans la partie suivante du mode d'emploi.

Si l'activation d'une fonction donnée (par exemple le mode Turbo) nécessite plusieurs mouvements de la main, le mouvement de return doit être effectué plus loin du panneau de commande ou de façon à éviter les capteurs. Les mouvements de la main ne peuvent pas être trop rapides. Un seul mouvement doit durer environ 1 seconde.

Pour activer le mode StandBy, passer la main de la gauche vers la droite. L'écran d'affichage affichera

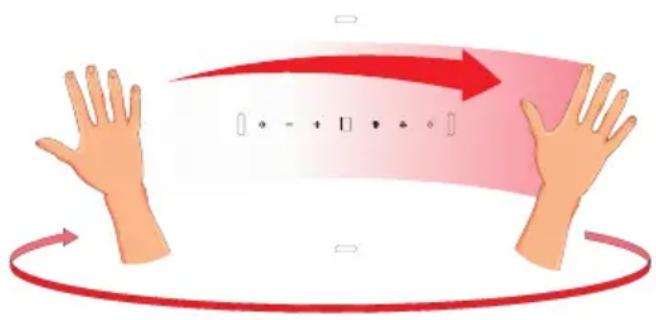

Pour allumer le moteur de l'appareil ou augmenter la vitesse, en mode StandBy, passer la main de la gauche vers la droite plusieurs fois. L'écran d'affichage indiquera la vitesse en cours à chaque mouvement de la main.

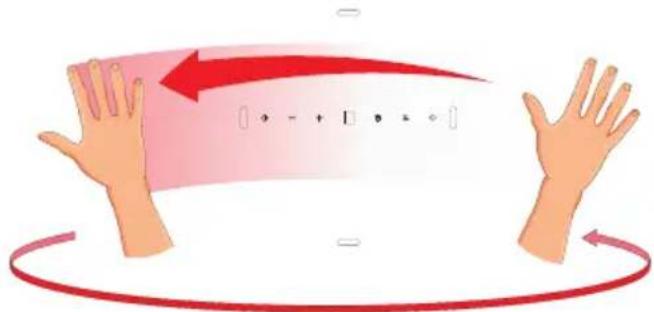

Pour eteindre le moteur de l'appareil ou réduire la vitesse, en mode StandBy, passer la main de la droite vers la gauche plusieurs fois, jusqu'à ce que apparaissé sur l'écran. Faire de nouveau un mouvement de la main, la hotte s'éteint complètement (la fonction de commande par mouvements est tous jours active)

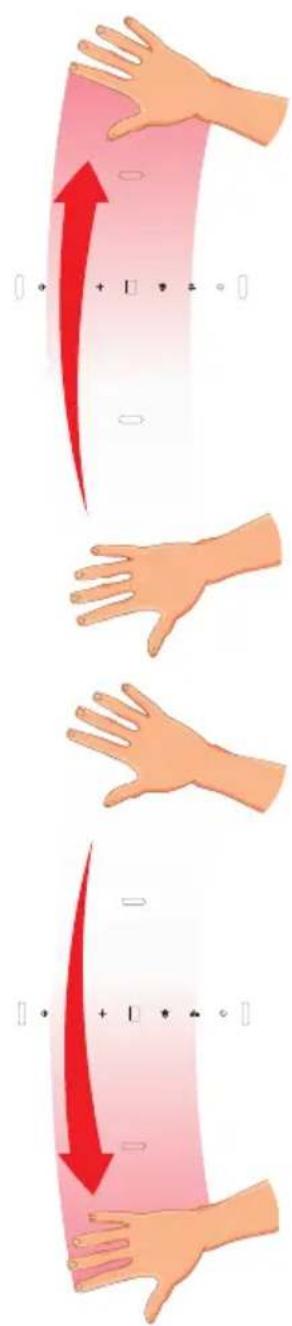

Pour allumer l'éclairage, faire un mouvement avec la main de bas en haut

Pour eteindre l'eclairage, faire un mouvement avec la main de haut en bas

Autres informations importantes relatives à l'utilisation de la hotte

Fonctionnement en mode recyclage: Dans ce mode de fonctionnement, l'air filtré returne dans la piece par les orifices prévus à cet effet. Ce réglage nécessite le montage d'un filtré à charbon et d'un élément d'orientation de l'air (disponible selon les modèles, present principalement dans les hottes cheminées).

Fonctionnement en mode évacuation: Lors du fonctionnement en mode évacuation, l'air est sorti vers l'extérieur à travers un conduit d'évacuation spécial. Pour une utilisation sur ce mode, retirez le filtre à charbon s'il y en a. La hotte est raccordée à une bouche d'évacuation de l'air vers l'extérieur à travers un tuyau rigide ou flexible d'un diamètre de 150 ou 120mm et des colliers de serrage appropriés que vous pouvez acquerir dans un magasin spécialisé. Le raccordement doit être confié à un technician qualifié.

Vitesses du ventilateur : Les vitesses minimale et moyenne sont utilisées en conditions normales et à des intensités faibles de vapeurs, par contre la vitesse maximale ne doit être utilisée qu'en cas de vapeurs de cuisson intenses, p.ex. les fritures ou grillades.

Remarque (uniquement pour les hottes universelles): La construction des hottes universelles nécessite un changement manuel du mode de fonctionnement. La méthode de changement du mode estprésentée sur le dessin 8. Si le dessin n'est pas liént dans le present mode d'emploi, cette hotte n'est pas concernee par cette remarque.

Remarque (uniquement pour les hottes encastrables et téléscopiques): Les hottes encastrables et téléscopiques fonctionnant en mode recyclage nécessitent l'installation d'un tuyau d'évacuation de l'air. L'autre bout du tuyau doit être orienté vers la cuisine, l'air filtré sera amné par ce bout.

Attention : Les hottes suspendues (ou ilôt) fonctionnent uniquement en mode recyclage.

NETTOYAGE ET ENTRETIEN

Entretien

Un entretien et un nettoyage réguliers de l'appareil garantiront le bon fonctionnement de la hotte et prolongeront sa durée de vie. Apportez unsoon particulier au nettoyage et au remplacement du filtré àGRAISSÉ et du filtré àcharbon actif conformément aux prescriptions du fabricant.

N'tilisez ni chiffons ni éponges mouillés ni jets d'eau.
- N'utilisez ni solvants, ni alcool car ils peuvent ternir les surfaces peintes.
- N'utilisez pas de substances caustiques, en particulier pour le nettoyage des surfaces en acier inoxydable.
- N'utilisz pas de chiffons durs, abrasifs
- Il est préconisé de vous servir d'un chiffon humide et de nettoyants neutres.

Filtre àGRAISSSE

En cas de fonctionnement normal de la hotte, le filtré àGRAISSSE en aluminium doit être nettoyé tous les mois, au lave-vaisselle ou manuellement avec du détergent ou du savon liquide doux.

Le démontage du filtre àGRAISSÉ en aluminium estprésenté sur la figure 5.

Attention: ÀpRES plusieurs lavages au lave-vaisselle, la couleur du filtre en aluminium pourra changer. Le changement de la couleur n'indique pas une anomalie ou la nécessité de son remplacement.

Pour certains modèles de hottes, des filtrés acryliques sont installés. Remplacez le filtré au moins tous les 2 mois ou plus frequentlyment en cas d'utilisation particulièrement intensive.

Filtre à charbon

Le filtré à charbon ne peut être utilisé que lorsque la hotte n'est pas raccordée au conduit de ventilation. Le filtré à charbon actif est capable d'absorber des odeurs de cuisson jusqu'à saturation. Le filtré n'est ni livable ni regénérable et il doit être remplaced au moins tous les 2 mois ou plus fréquemment en cas d'utilisation particulièrement intensive.

Le démontage du filtre à charbon estprésenté sur la figure 6.

Éclairage

Utilisez des ampoules / lampes halogènes / modules à diodes dont les paramètres sont identiques à ceux des lampes installés en usine. Le remplacement des lampes estprésenté sur la figure 7. Si le dessin n'est pas liént dans le present mode d'emploi, le module déclairage doit être remplaced uniquement par un service agréé.

GARANTIE, SERVICE APRES-VENTE

Garantie

Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

Le fabricant suggere de faire réaliser toute réparation et tout réglage par le Service Interventions ou un centre agréé du fabricant. La réparation doit être effectuee uniquement par un personnel qualifié.

Déclaration du fabricant

Par la presente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/CE
• directive Compatibilité electromagnétique 2014/30/CE
• directive 2009/125/CE
• directive RoHS 2011/65/CE

et c'est le pourquoi le produit est désigné par le symbol ainsi qu'une déclaration de la conformité accessible aux organes charges de la surveillance du marché a été délivrée.
