Termék típusa	Beépíthető multifunkciós sütő
Márka	Grundig
Modell	GEBM19301DXMP
Méretek (M x Sz x Mé)	595 x 595 x 568 mm (szabvány)
Nettó tömeg	Körülbelül 35 kg
Űrtartalom	70 liter
Tápellátás	220-240 V ~ 50/60 Hz, 16 A
Teljesítmény	Körülbelül 3000 W
Sütési funkciók	Természetes konvekció, légkeverés, grillezés, alsó hő, alsó+felső hő, kiolvasztás, melegen tartás
Tisztítási mód	Katalitikus (öntisztuló falak)
Belső világítás	Halogén izzó
Ajtó	Hideg ajtó dupla üvegezéssel
Vezérlés típusa	Kézi forgógombos és digitális kijelzős
Időzítő	Igen, programozható 120 percig
Gyerekzár	Vezérlés reteszelése
Javíthatósági index	A gyártás leállítása után 10 évig elérhetők a pótalkatrészek
Energiaosztály	A+ osztály (A+++-tól D-ig)

Gyakran ismételt kérdések - GEBM19301DXMP GRUNDIG

Hogyan kell helyesen telepíteni a Grundig GEBM19301DXMP sütőt?

A telepítést szakembernek kell elvégeznie. Győződjön meg arról, hogy a bútor hőálló (min. 100 °C). Biztosítson szellőzőnyílásokat a rajzok szerint (2-4. ábra). A készülék nehéz: két ember vigye, az oldalsó emelőnyílásokat használva.

Milyen elektromos feszültség szükséges?

A sütő 220-240 V ~ 50/60 Hz feszültséggel és 16 A-es biztosítékkal működik. A csatlakoztatást a helyi előírások szerint földelni kell.

Hogyan kell tisztítani a sütőt használat után?

A sütő katalitikus öntisztító falakkal rendelkezik, amelyek főzés közben felszívják a zsírokat. Alapos tisztításhoz használjon nedves ruhát és enyhe szappant. Kerülje a súrolószereket.

Miért meleg a sütő ajtaja használat közben?

Az ajtó dupla üvegezésű, de felforrósodhat. Tartson biztonsági távolságot és kerülje a hosszú érintkezést. Ne hagyja a gyerekeket felügyelet nélkül a közelben.

Hogyan aktiválható a gyerekzár?

Nyomja meg egyidejűleg a funkciógombokat 3 másodpercig, amíg egy zár szimbólum meg nem jelenik. A kikapcsoláshoz ismételje meg ugyanezt a műveletet.

Mit tegyek, ha a sütő nem melegszik?

Először ellenőrizze a tápellátást (biztosíték, csatlakozó). Győződjön meg arról, hogy a sütési mód megfelelően van kiválasztva és az időzítő be van állítva. Ha a probléma továbbra is fennáll, forduljon hivatalos szervizhez.

Használható alufólia a sütőben?

Igen, de csak a rácsra vagy a tepsire, és ne érjen a falakhoz. Soha ne fedje le a sütő alját, mert az akadályozhatja a levegő áramlását és károsíthatja a készüléket.

Hogyan cseréljem ki a sütő izzóját?

Húzza ki a készüléket. Távolítsa el a lámpa oldalán lévő üvegfedelet (hátul található). Csavarja ki a hibás izzót, és cserélje ki ugyanolyan típusú halogén izzóra (25 W, 300 °C). Szerelje vissza a fedelet.

Mik a beépítési méretek?

A szabványos beépítési méretek: magasság 590 mm, szélesség 560 mm, mélység 550 mm. A pontos tűréseket a bútortípustól függően a használati útmutatóban találja.

Hol találok pótalkatrészeket ehhez a modellhez?

A pótalkatrészek a Grundig vevőszolgálatánál elérhetők a gyártás leállítása után legalább 10 évig. A rendeléshez használja a pontos modellszámot.

HASZNÁLATI ÚTMUTATÓ GEBM19301DXMP GRUNDIG

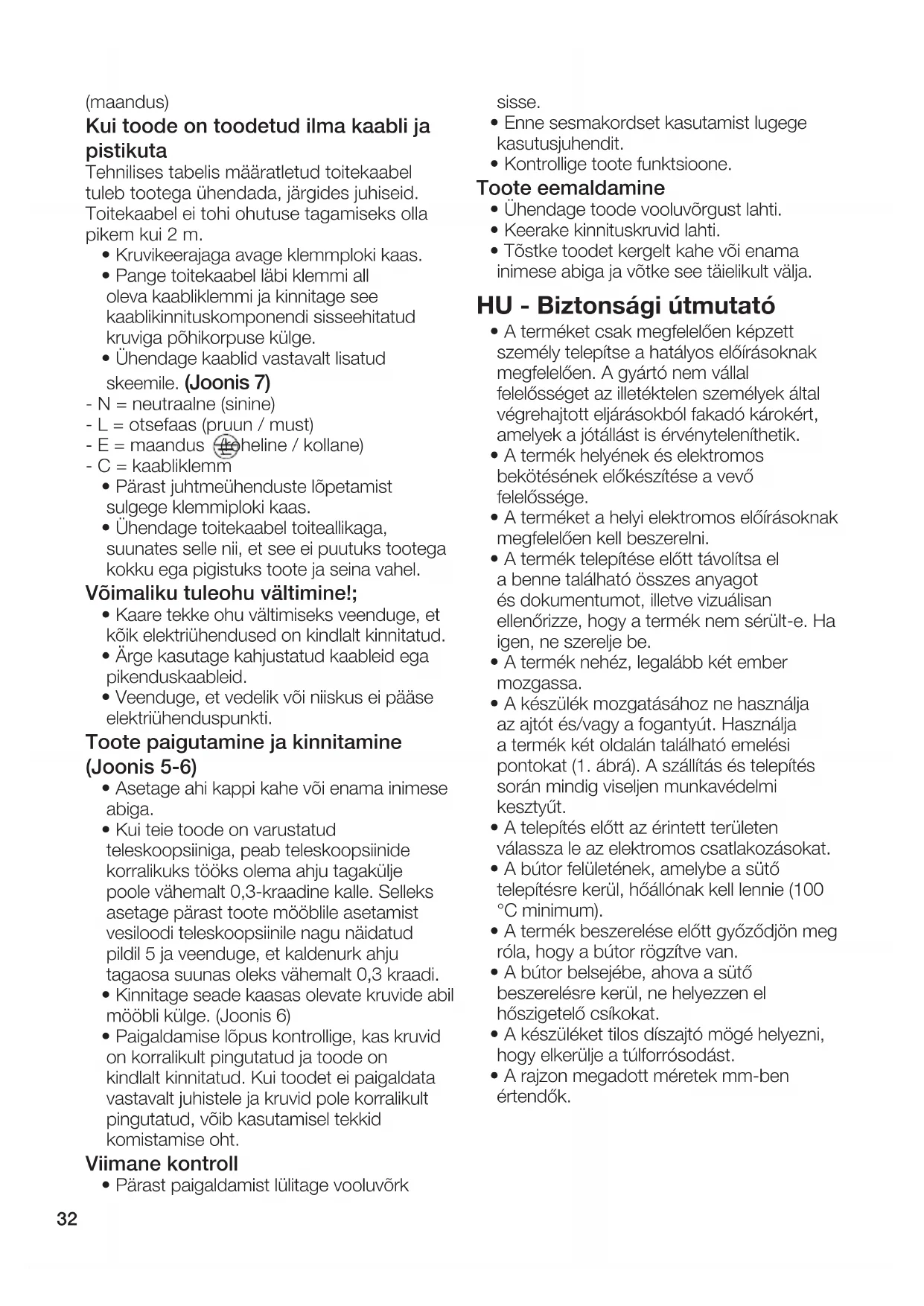

HU - Biztonsági utmutató

• A terméketCsak megfeleloen képzett személy telepitse a hatalyos elóirásoknak megfeleloen. A gyartó nem vallal felelosséget az illetéktelen személyek által vegrehajtott eljársokból fakado károkér, amelyek a jotallast is érvénytelenithetik.
• A termek helyének és elektromos bekötesének előkészítésa vevő felelossége.
• A terméket a helyi elektromos elóirásoknak megfeleloen kell beszerelni.
• A termek telepitése elott távolítsa el a benne talalhato összes anyagot és dokumentumot, illetev vizuálisan ellenorizze, hogy a termek nem sérult-e. Ha gen, ne szerelje be.
• A termék nehéz, legalább két embar mozmgassa.
• A keszülék mozgatásaHOZ ne használa az ajtó es/vagy a fogantyút. Használa a termek két oldalán találhato emelési pontokat (1. abra). A szallitasés telepités során mindig viseljen munkavédelmi kesztyút.
• A telepités elöttt az érintett területen valassza le az elektromos csatlakozásokat.
• A butor felületének, amelybe a sutó telepítésre kerül, hoallónak kell lennie (100 °C minimum).
• A termek beszerelése elott gyrozódjön meg rola, hogy a butor rögzíve van.
• A butor besejébe, ahova a sutó beszerelésre kerul, ne helyezzen el hószigetelő csikokat.
• A keszüléket tilos diszajto möge helyezni, hogy elkerülje a tulforrosodást.
• A rajzon megadott méretek mm-ben értendók.

A termék telepitése

Ha a termék pult alá kerül beszerelésre: (2. ábra)

• Ahhoz, hogy a konyhabútor hátulján a megfelelo szellózést biztosítani tudja, a 2. abrán latható méretü nyilásokat kell vagni.
• Az elektromos csatlakozásnak a 2. abrán lathato A terülen belül, vagy a beépítési helyen kivül kell lennie.
  Ha a termeket fozolap ala helyezi el, kovesse a fozolap telepitesi utmutatojaban megadott mereteket.

Ha a termék magas szekrénybe kerül beszerelésre: (3. ábra)

• Ahhoz, hovy a megfelelo szellozest
  biztositani tudja, a 3. abran lathato meretu
  nyilasokat kell vagni a konyhabutor
  hatuljaba. Ezt a nyilast a szekreny teljes
  magassaga menten el kell helyezni.
• Ha a szekrényen, ahova a termék telepítésre kerül, hátlap is található, el kell távolitani,
• Az electromos csatlakozásnak a 3. abrán lathato A terülen belül, vagy a beepítési helyen kivül kell lennie.

Ha a termék sarokba kerül beszerelésre: (4a-4b. ábra)

• Ahhoz, hogy a 4a. és 4b. ábra szerinti telepitést el lehessen végezni a sarokba, a megadott méreteket kell alkalmazni.

Csatlakoztassa a keszüléket a halózatra

• A terméket csak olyan foldelt aljzatba/vezetékkel csatlakoztassa, amelyfesztültsegszintje és védelme megfelela „Múszaki adatok" c. részben meghatározottaknak. A foldelést kizárólag képzett villanyszerelő akíthatja ki, miközben a terméket transzformátoralvagy anélkül használaja. Cégünk nem vällsemmilyen felelosséget olyan problémákert,amelyek a termék helyi elóirásoknak nem megfelelő foldelésselet torténő használata miatt merülnek fel.
• Az elektromos bekotéssel kapcsolatos munkák megkezdésé elott valassza le a terméket az elektromos halózatról. Fennáll az aramütes veszelye!
• A terméketCsakarra jogosultés szakképzett szemelycsatlakoztathatja a halózatra. A termekjotállasi ideje amegfelelo telepitést kovetöen kezdódk.A gyartó nem vallal felelosséget az illetéktelen

személyek által végrehajtott eljárásokból fakadó károkér.

• A keszüléket úgy kell telepfteni, hogy az teljes mertékben leválaszthato legyen az elektromos halózatról. A leválasztást az elektromos halózatba fixen beépitett kapcsolóval kellBiztositani, az épétési szabályoknak megfeleloen.
• A sütó hatoldala használat kozben felmelegszik. Ügyeljen arra, hogy az elektromos csatlakozás ne érintkezzen a hatsó felülettel, ellenkező esetben a csatlakozások sérülhetnek.
• A csatlakozókábelt tilos rögzǐteni, meghajítani vagy becsípnì, illetve ne érintkezzen a sūtō meleg részeivel. A kábel megolvadása miatt ròvidzárlat és túz keletkezhet. Ha a pátkábel serült, akkor egy képzett villanyszerelővel ki kelli cserétletni. Ellenkező esetben fennál az áramütés vagy túz veszélye!
• A tapkabel csatlakozojanak telepités után konnyen hozzaférhetonek kell lennie (denem lehet a fózolap felett).
• A huzalozás során be kell tartani a nemzeti/ helyi elektromos elóirásokat, illetve a sütóhöz megfelelo aljatot/vezeték és csatlakozót kell használni. Ha a termék teljesitménye meghaladja a dugalj/vezeték névleges aramát, akkor a terméket kózvetlenül, villásdugo, dugalj/vezeték használata nélkül kell az elektromos halózatra csatlakoztatni.
• Győzódlön meg rola, hogy a biztositék névleges terhelhetősége megfelelo a termékhez.
• A csatlakozásoknak meg kell felelniük a nemzeti előirásoknak.
• A halózati adatoknak meg kell egyezniuk a termek típuscímékén feltüntetett adatokkal. A típuscímke megtekintéséhez nyissa ki az elso ajtót.
• A termek tapskabelenek meg kell feelnie a „Muszaki adatok" c. részben talalhato ertekeknek.
  Ha a terméket kozvetlenül csatlakoztatjaz elektromos halózatra: Ha nem lehet atápfeszültseg összes polusat leválasztani, akkor legalább 3 mm érintkezôtavolságuleválasztóegységet (biztositék, gezetékvédokapcsoló, védorelé) kell bekötni az összes polusra, és a leválasztóegység összes polusat a termek közelében (nem felette) kell elhelyezni, az IEE irányelvek szerint. Azutasítás figyelen kivül hagyása muködési

problémakat okozhat és érvényteleniti a termék jóttálasát.

• Kiegészíto védelemként javasolt áramvédó kapcsoló használata.

Ha a termek kabelle es dugvillaval keszül

• Az On termeke elektromos kabelle és dugvillával keszült. Az elektromos kapcsolat letrehozasához csatlakoztassa a dugvillátegy foldelt aljzatba.

Ha a termek kabelel és dugvilla nélkül keszül

• Csatlakoztassa a termek kabelét az elektromos halózathoz a következők szerint:

• Barna/fekete kábel = L (fázsis)

• Kék kábel = N (nullavezető)
  -Zold/sarga kabel (E) (Vedovezeto)

Ha a termek kabel es dugvilla nélkül készül

A muszaki tablazatban feltüntetett
elettromos kabelt kell csatlakoztati a
termékhez a következő elörások szerint.
Biztonsagi okok miatt azlettromos kabel
nem lehet hosszabb, mint 2 m.

• Nyissa ki a sorkapocs fedelét egy csavarhuzóval.

• Füzze be az elektromos kábelt a sorkapocs alatt található kábelrögzítőbe és rögzítse a kábelt a kábelrögzítő integráltscavarjaival.
  Kösse be a kábeleket a mellekelt ábra szerint. (7. ábra)

• N = nullavezetó (kék)

• L = fázis (barna/fekete)

• E = védóvezetó (töld/sárga)
  -C=kabelrrogzitó

• Az elektramos bekotest kovetoen zarja le a sorkapocs fedelét.

• Csatlakoztassa a tapvezetéket az áramforráshoz, miközben úgy vezeti el, hogy ne érintkezzen a termékkel, nc csipódjön be a termék és a fal kóze.

Esetleges tuzveszely megelozese!

• Győzódjön meg róla, hogy az összes elektromos csatlakozás megfeleloen meg van húzva, igy megelőzheti az ivhuzás kockázatát.
• Ne használjon sérült kábeleket vagy hosszabbitókat.
• Ugyeljen arra, hogy folyadékok vagy nedvesség ne juthasson az elektromos csatlakozási pontokhoz.

A termék elhelyezése és rögzítése (5-6. ábra)

• Helyezze a keszüléket a butorba, legalább két ember tartsa egyensúlyban.
• Ha terméke teleszkópos sinnel van felszerelve, akkor a sutó hátulja felé legalább 0,3 fokos lejtôt kellBiztositani ateleszkópos sinek megfelelo muködéséhez. Ehhez a termek butorra helyezése utanhelyezze a vizmertéket a teleszkópos sinre az 5. képen lathato modon es ügyeljenarra, hogy a sutó hata felé eső dóllesszög legalább 0,3 fok legyen.
• Rögzítse a terméket a butorhoz a mellekelt
  csavarok segitségével. (6. ábra)
• A telepités végén Ellenörizze, hogy az összes csavar megfeleloen meg van huzva, illetve a termek megfeleloen rögzítve van. Ha a termek telepitése nem az utasításoknak megfeleloen történik, illetve a csavarok nincsenek megfeleloen meghúzva, fennáll a veszélye, hogy a termek hasznalat közben elorebillen.

Végso ellenórzés

• A telepítéskövetően kapcsolja be az elektromos ellatást.
• A termek elso hasznalatat megelozoen olvassa el a hasznalati utmutatot.
  Ellenorizze a termek funkcioit.

Termek eltávolítása

• Valassza le a terméket az áramforrásról.
• Csavarja ki a rögzítócsavarokat.
• Két ember emelje fel kissé a terméket és távolitsák el.

HU - Biztonsági utmutató

• A terméketCsak megfeleloen képzett személy telepítse a hatályos elóirásoknak megfeleloen. A gyartó nem vallal felelosséget az illetéktelen személyek altal vegrehajtott eljárásokból fakado károkér, amelyek a jotállast is érvénytelenithetik.
• A termek helyének és elektromos bekotésének előkészítésse a vevő felelossége.
• A terméket a helyi elektromos előirásoknak megfeleloőn kell beszerelni.
• A termek telepitése elott távolítsa el a benne talalhato összes anyagot és dokumentumot, illetve vizuálisan ellenorizze, hogy a termek nem sérult-e. Haigen, ne szerelje be.
• A termék nehéz, legalább két ember MOZgassa.
• A keszülék mozgatásaHOZ ne használja az ajtó es/vagy a fogantyút. Használja a termek két oldalán talalhato emelési pontokat (1. ábra). A szallitasés telepités során mindig viseljen munkavédelmi kesztyút.
• A telepités elöttt az érintett terülen valassza le az elektromos csatlakozásokat.
• A butor felületének, amelybe a sutő telepitésre kerül, hoallónak kell lennie (100 °C minimum).
• A termek beszerelése elott gyózódjön meg rola, hogy a butor rögzítve van.
• A butor belsejébe, ahova a sutó beszerelésre kerul, ne helyezzen el hószigeteló csikokat.
• A keszüléket tilos diszajtó mög e helyezni, hogy elkerülje a tulforrosodast.
• A rajzon megadott méretek mm-ben értendók.

A termék telepitése

Ha a termék pult alá kerül beszerelésre: (2. ábra)

• Ahho, hogy a konyhabútor hátulján a megfelelo szellózést biztosítani tudja, a 2. abrán látható méretu nyllásokat kell vagni.
• Az electromos csatlakozásnak a 2. abrán lathato A teruleten belül, vagy a beépítési helyen kivül kell lennie.
  Ha a termeket fozolap ala helyezi el, kovesse a fozolap telepitesi utmutatojaban megadott mereteket.

Ha a termek magas szekrenybe kerul beszerelésre: (3. ábra)

• Ahhoz, hogy a megfelelo szellozestbiztositani tutja, a 3. abran lathato meretunnylasokat kell vagni a konyhabutor hatuljaba. Ezt a nyilast a szekreny teljes magassaga menten el kell helyezni.
• Ha a szekrényen, ahova a termek telepitésre kerül, hatlap is talalható, el kell távolitani.
• Az elektromos csatlakozásnak a 3. abrán láthato A területen belül, vagy a beépítési helyen kivül kell lennie.

Ha a termek sarokba kerul beszerelésre: (4a-4b. ábra)

• Ahhoz, hogy a 4a. és 4b. ábra szerinti telepitést el lehessen végezni a sarokba, a megadott méreteket kell alkalmazni.

Csatlakoztassa a keszüléket a halózatra

• A terméketCsak olyan foldelt aljzatba/vezetékkelcsatlakoztassa, amelyfeszültsegszintjeésvedelme megfelela "Muszaki adatok"c. részbenmeghatarozottaknak.A foldelest kizárolagképzett villanyszerel'o alakithatja ki, miközben a terméket transzformátorralvagy anélkül használja.Cegunk nem vallsemmilyen felelosséget oylan problemákert,amelyek a termék helyi elóirásoknak nenmegfelelofoldelessel tortenohasznalata miatt merulnek fel.
• Az elektromos bekotéssel kapcsolatos munkák megkezdésé elott valassza le a terméket az elektromos halózatról. Fennáll az aramütes veszelye!
• A terméketCsakarra jogosult es szakképzett szemelycsatlakoztathatja a halózatra.A termekjotallasiidejea

megfelelo telepitest kovetoen kezdodik. A gyarto nem vallal felelosssegat az illetektelen szemelyek aldal vegrehajtott eljarasokbol fakado krokert.

• A keszüléket úgy kell telepîteni, hogy az teljes mertékben levalaszthato legyen az elektromos halózatról. A levalasztást az elektromos halózatba fixen beépitett kapcsolóval kellBiztositani, az épītesisi szabályoknak megfelelo'en.
• A sütő hatoldala használat kozben felmelegszik. Ügyeljen arra, hogy az elektromos csatlakozás ne érintkezzen a hatsó felülettel, ellenkező esetben a csatlakozások serülhetnek.
• A csatlakozókábelt tilos rögzǐteni, meghajltani vagy becsípnì, illetve ne érintkezzen a sutō meleg részeivel. A kábel megolvadása miatt rovidzárlat és túz keletkezhet. Ha a pátkábel serült, akkor egy képzett villanyszerelővel ki kell cserétetni. Ellenkező esetben fennál az áramütés vagy túz veszélye!
• A tapkabel csatlakozojanak telepités után konnyen hozzaférhetonek kell lennie (denem lehet a fózolap felett).
• A huzalozás során be kell tartani a nemzeti/ helyi elektromos elöirásokat, illetve a sütöhöz megfelelo aljzatot/vezeték és csatlakozót kell használni. Ha a termek teljesitménye meghaladja a dugalj/vezeték névleges áramát, akkor a terméket közvetlenül, villásdugo, dugalj/vezeték használata nélkül kell az elektromos halózatra csatlakozztatni.
• Győzódjön meg rola, hogy a biztosíték névleges terhelhetősége megfelelo a termékhez.
• A csatlakozásoknak meg kell felelniuk a nemzeti elóirásoknak.
• A halózati adatoknak meg kell egyezniuk a termék típuscímné feltüntetett adatokkal. A típuscímke megtekintéséhez nyissa ki az elso ajtó.
• A termek tapskabelenek meg kell feelnie a „Muszaki adatok" c. részben talalható ertékeknek.
• Ha a terméket kozvetlenül csatlakoztatja az elektromos halózatra: Ha nem lehet a tápfeszültseg összes polusat leválasztani, akkor legalább 3 mm érintkezőtávolságú

leválasztóegységet (biztositék, gezetékvédó
kapcsoló, védorelé) kell bekötni az összes
pólusra, és a leválasztóegység összes
pólusat a termek bözelében (nem felette)
kell elhelyezni, az IEE irányelvek szerint. Az
utasítás figyelmen kivül hagyása múködési
problémákat okozhat és érvényteleniti a
termek jotállását.

• Kiegésztő védelemként javasolt áramvédó kapcsoló használata.

Ha a termek kabelle es dugvillaval keszul

• Az On termeke elektromos kábelel és dugvillával keszült. Az elektromos kapcsolat létrehozasához csatlakoztassa a dugvillát egy foldelt aljzatba.

Ha a termek kabelle és dugvillanélkül keszül

• Csatlakoztassa a termek kabelét az elektromos halózathoz a követkeźok szerint:
• Barna/fekete kábel = L (fázsis)
• Kék kabel = N (nullavezető)
  -Zold/sarga kabel (E) Avedovezeto

Ha a termek kabel es dugvilla nélkül készül

A muszaki tablazatban feltüntetett
elettromos kábelt kell csatlakoztatni a
termékhez a következo elóirások szerint.
Biztonsági okok miatt az elektromos kabel
nem lehet hosszabb, mint 2 m.

• Nyissa ki a sorkapocs fedelét egy csavarhúzóval.

• Füzze be az elektromos kábelt a sorkapocs alatt taláhtó kábelrögzítóbe és rögzítse a kábelt a kábelrögzítő integrált csavarjaival.
  Kösse be a kábeleket a mellekelt ábra szerint. (7. ábra)

• N = nullavezetó (kék)

• L = fázis (barna/fekete)

• E = védóvezetó (öld/sarga)

-C=kabelrogzfto

• Az elektromos bekotest kovetoen zarja le a sorkapocs fedelét.
• Csatlakoztassa a tapvezetéket az áramforráshoz, miközben uy vezeti el, hogy ne erintkezzen a termekkel, necsipódjön be a termek és a fal köze.

Esetleges tuzveszely megelozese!

• Győzórdjön meg rola, hogy az összes elektromos csatlakozás megfeleloen meg van húzva, igy megelőzheti az ivhuzás kockázatát.

• Ne használjon sérült kábeleket vagy hosszabbítokat.

• Ugyeljen arra, hogy folyadékok vagynedvesség ne juthasson az elektromoscsatlakozásipontokhoz.

A termék elhelyezese és rögzítese (5-6. ábra)

• Helyezze a keszüléket a butorba, legalább két ember tartsa egyensúlyban.
• Ha terméke teleszkópos sinnel van felszerelve, akkor a sutő hátulja felé legalább 0,3 fokos lejtőt kellBiztositani a teleszkópos sinek megfelelo muködésehz. Ehhez a termék butorra helyezése után helyezze a vizmertéket a teleszkópos sinre az 5. képen lathato modon és ügyeljenarra, hogy a sutő hata felé eső dölésszög legalább 0,3 fok legyen.
• Rögzítse a terméket a butorhoz a mellekelt csavarok segítségével. (6. ábra)
• A telepités végén ellenorizze, hogy az összes csavar megfeleloen meg van huzva, illetve a termek megfeleloen rögzîte van. Ha a termek telepitëse nem az utasításoknak megfeleloen történik, illetve a csavarok nincsenek megfeleloen meghúzva, fennáll a veszélye, hogy a termek hasznalat közben elorebillen.

Végső ellenőrzés

• A telepitést kōvetoen kapcsolja be az elektromos ellatast.
• A termek elso hasznalatat megelozoen olvassa el a hasznalati utmutatot.
  Ellenorizze a termek funkcioit.

Termék eltávolításá

• Valassza le a terméket az áramforrársól.
• Csavarja ki a rögzítócsavarokat.
• Két ember emelje fel kissé a terméket és távolitsák el.
