GEBM19301DXMP - Trouba GRUNDIG - Bezplatný návod k obsluze

Typ produktu	Vestavná multifunkční trouba
Značka	Grundig
Model	GEBM19301DXMP
Rozměry (V x Š x H)	595 x 595 x 568 mm (standardní)
Hmotnost	Přibližně 35 kg
Kapacita	70 litrů
Elektrické napájení	220-240 V ~ 50/60 Hz, 16 A
Celkový výkon	Přibližně 3000 W
Funkce pečení	Přirozená konvekce, horkovzdušná konvekce, gril, spodní ohřev, spodní+horní ohřev, rozmrazování, udržování teploty
Způsob čištění	Katalytické (samočistící stěny)
Vnitřní osvětlení	Halogenová žárovka
Dvířka	Dvířka s dvojitým sklem
Typ ovládání	Ruční s otočnými ovladači a digitálním displejem
Časovač	Ano, programovatelný až na 120 minut
Dětská pojistka	Zámek ovládání
Index opravitelnosti	Dostupnost náhradních dílů po dobu 10 let od ukončení výroby
Energetická třída	Třída A+ (stupnice od A+++ do D)

Často kladené otázky - GEBM19301DXMP GRUNDIG

Jak správně nainstalovat troubu Grundig GEBM19301DXMP?

Instalaci musí provést kvalifikovaná osoba. Ujistěte se, že skříň odolává teplu (min. 100 °C). Zajistěte větrací otvory podle schémat (obrázky 2-4). Spotřebič je těžký: přenášejte ho dvě osoby pomocí bočních zvedacích otvorů.

Jaké je potřebné elektrické napětí?

Trouba pracuje na 220-240 V ~ 50/60 Hz s pojistkou 16 A. Zapojení musí být uzemněno podle místních předpisů.

Jak vyčistit troubu po použití?

Trouba je vybavena samočistícími katalytickými stěnami, které během pečení absorbují tuky. Pro důkladné čištění použijte vlhký hadřík a jemné mýdlo. Vyhněte se abrazivním prostředkům.

Proč jsou dvířka trouby během používání horká?

Dvířka jsou s dvojitým sklem, ale mohou se zahřát. Dodržujte bezpečnou vzdálenost a vyhněte se dlouhodobému kontaktu. Nenechávejte děti v blízkosti bez dozoru.

Jak aktivovat dětskou pojistku?

Současně stiskněte tlačítka funkcí na 3 sekundy, dokud se neobjeví symbol zámku. Pro deaktivaci opakujte stejný postup.

Co dělat, když trouba nehřeje?

Nejprve zkontrolujte elektrické napájení (pojistka, zásuvka). Ujistěte se, že je správně zvolen režim pečení a nastaven časovač. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Lze v troubě použít alobal?

Ano, ale pouze na mřížce nebo plechu, aniž by se dotýkal stěn. Nikdy nezakrývejte dno trouby, protože by to mohlo blokovat cirkulaci vzduchu a poškodit spotřebič.

Jak vyměnit žárovku trouby?

Odpojte spotřebič. Odstraňte skleněný kryt ze strany žárovky (umístěné vzadu). Vyšroubujte vadnou žárovku a nahraďte ji halogenovou žárovkou stejného typu (25 W, 300 °C). Nasaďte kryt zpět.

Jaké jsou rozměry pro vestavbu?

Standardní rozměry pro vestavbu jsou: výška 590 mm, šířka 560 mm, hloubka 550 mm. Pro přesné tolerance podle typu skříně konzultujte návod.

Kde sehnat náhradní díly pro tento model?

Náhradní díly jsou k dispozici u servisu Grundig po dobu nejméně 10 let od ukončení výroby. Pro objednání použijte přesné číslo modelu.

NÁVOD K OBSLUZE GEBM19301DXMP GRUNDIG

CZ - Bezpečnostní poukyny

• Vyrobek musi byt instalován kvalifikovanou osobou v souladu s platnymi predpisy. Vyrobce neodpovidá za škody vzníklé v dusledku postupu provaděnych neoprávněmi osobami, které mohou rovněv vest ke ztrátě záruky.
• Za przypravu umistěné a elektrickou instalaci vyrobku odpopVIDa zákaznik.
• Vyrobek musí byt nainstalován v souladuse všemi mistnimi predpisy pro elektrické instalace.
• Před instalaci vyjměte z vyrobku vsechny materiały a dokumenty a vizuálné zkontrolujte, zda vyrobek némá jakékoli vady. Pokud ano, neinstalujte jej.
• Vyrobek je tězký, musí jej prepravovat nejménye dve osoby.
• Pri zvedani nebo premistovani spotrebiče se nesmi používat dvīrka nebo madla. Používejte zvedaci mista na obou stranách vyrobku (obrázek 1). Během prepravy a instalace vždy používejte ochranné rukavice.
• Pred instalaci odpojte elektrické pripojen v misté instalace.
• Povrchy nábytku, ve kterém má byt trouba instalována, musí odolávat teplote (minimálne 100 °C).
• Před instalaci vyrobku se ujistěte, ze je nábytek upevněn.
• Neinstalujte do interiéru nábytku, ve kterém má byt trouba instalována, tepelně izolačné pasy.
• Aby se zarbanilo prehratí, spotbrebič nesmí byt instalován za dekorativné dveře.
• Rozmery uvedene v instalacnich schématech jsou v mm.

Instalace výrobku

Pokud bude vyrobek umistén pod pultem: (Obrázek 2)

• Aby bylo zajisteno potrebne vetrani v zadni casti kuchynského nabytku, je tbreba vytroit otvory s rozmery znazornenymi na obrázku 2.
• Elektrické pripojeni musi byt v oblasti A na obrazku 2 nebo mimo misto instalace.
• Bude-li vyrobek umistén pod varnou desku, dodržujte rozměry uvedené v instalacni priručce varné desky.

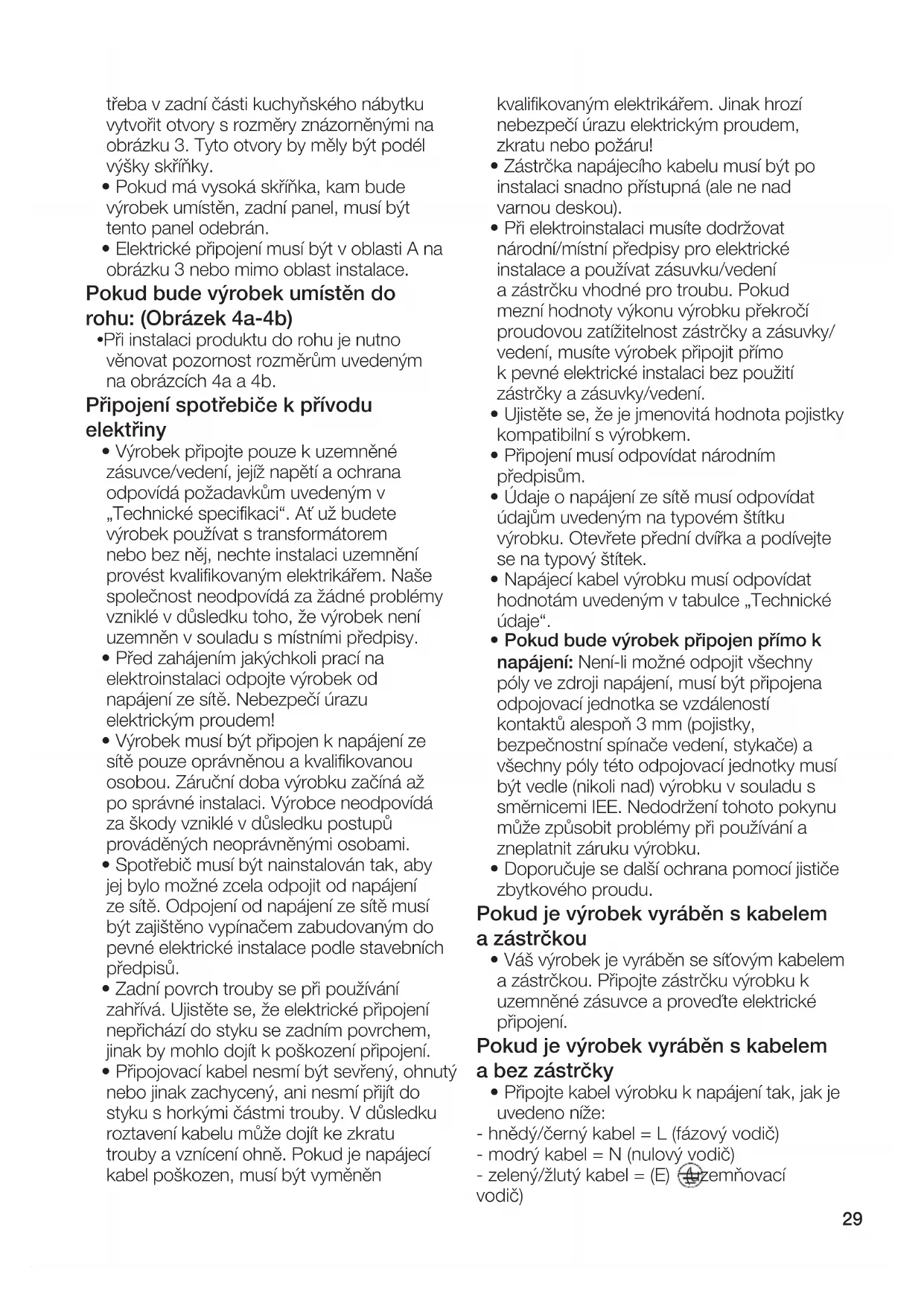

Pokud bude vyrobek umistén ve vsoké skrince: (Obrázek 3)

• Aby bylo zajistěno potřebné větrání, je

treba v zadni casti kuchynského nábytku vytroit otvory s rozměry znázorněnými na obrázku 3. Tyto otvory by měly bít podél vysky skřínky.

• Pokud ma yvsoká skřínká, kam bude vyrobek umistěn, zadní panel, musí byt tento panel odebrán.
• Elektrické pripojeni musí byt v oblasti A na obrázku 3 nebo mimo oblast instalace.

Pokud bude vyrobek umistén do rohu: (Obrázek 4a-4b)

• Pri instalaci produktu do rohu je nutno věnovat pozornost Rozmérům uvedeným na obrázcích 4a a 4b.

Pripojeni spotbrebiče k privodu elektriny

• Vyrobek pripojte pouze k uzemněné zásuvce/vedeni, jejíž napěti a ochrana odpovádo požadavkúm uvedeným v „Technické specifikaci“. At' už budete vyrobek používat s transformátorem nebo bez něj, nechte instalaci uzemněni provest kvalifikovaným elektrikárem. Nase společnost neodpovádo za zhádné problémy vzníkle v dúsledku toho, ze vyrobek není uzemněn v souladu s mistrími predpisy.
• Préd zahájením jakychkoli prací na elektroinstalaci odpoje vyrobek od napájení ze sítě. Nebezpečí urazu elektrickým proudem!
• Vyrobek musi byt pripojen k napajeni ze sítě pouze oprávněnou a kvalifikovanou osobou. Záručné doba vyrobku začiná až po správné instalaci. Vyrobce neodpovidá za škody vzníklé v dusledku postupů provaděnych neoprávněnými osobami.
• Spotbrebič musí byt nainstalován tak, aby jej bylo možné zcela odpojit od napájení ze sítě. Odojeni od napájení ze sítě musí byt zajistěno vypínačem jabudovaným do pevné elektrické instalace podle stavebnich predpisů.
  Zadni povrch trouby se pri pouzivani zahriva. Ujistete se, ze elektrické pripojeni neprichazi do styku se zadnim povrchem, jinak by mohlo dojit k poskozeni pripojeni.
• Připojovaci kabel nesmi byt sevřeny, ohnuty nebo jinak zachyceny, ani nesmi prnjit do styku s horkymi chastmi trouby. V dusledku roztaveni kabelu muže dojit ke zkratu trouby a vzniceni ohné. Pokud je napajeci kabel poškozen, musi byt vyměnen

kvalifikovanym elektrikářem. Jinak hroží nebezpečí urazu elektrickým proudem, zkratu nebo požáru!

• Zástrčka napájeciho kabelu musí byt po instalaci snadno pristupné (ale ne nad varnouISKoud).
• Pri elektroinalaci musite dodržovat národní/mistné prédpisy pro elektrické instalace a používat zásuvku/vedeni a zástrčku vchodné pro troubu. Pokud mezní hodnoty vykonu vyrobku prěkroci proudovou zatízitelnost zástrčky a zásuvky/vedeni, musité vyrobek prípojit prímo k pevné elektrické instalaci bez použítí zástrčky a zásuvky/vedeni.
• Ujistete se, ze je jmenovita hodnota pojstky kompatibilni s vyrobkem.
• Připojení musi odpovídat národním prédpisům.
• Udaje o napajeni ze site musi opodvat udajum uvedenym na typovem stitku vyrobku. Otevrete prední dvirka a podívejte se na typovy stitek.
• Napajeci kabel vyrobku musi odpovidat hodnotám uvedenym v tabulce „Technické udaje".
• Pokud bude vyrobek pripojen primo k napajeni: Neni-li możné odpojit vsechny poly ve zdroji napajeni, musi byt pripojena odpojovaci Jednotka se vzdalenosti kontaktu alespoń 3 mm (pojisty, bezpečnostni spinače vedení, stykače) a vsechny poly teto odpojovaci Jednotky musi byt vedle (nikoli nad) vyrobku v souladu směrnicemi IEE. Nedodrženi tohoto pokynu mûze zpúsobit problemy pri používání a zneplatnit záruku vyrobku.
• Doporučuje se dalíšić ochrana pomoci jistiće zbytkového proudu.

Pokud je vyrobek vyrabén s kabelem a zastrckou

Vas vyrobek je vyrabén se sitovym kabelem a zastrckou. Pripojte zastrcku vyrobku k uzemnene zasuvce a provedte elektrické pripojeni.

Pokud je vyrobek vyrabén s kabelem a bez zastrocky

• Pripojte kabel vyrobku k napajeni tak, jak je uvedeno nizé:

• hnědý/černý kabel = L (fázový vodič)

• modrý kabel = N (nulový vodič)
• zeleny/žlutý kabel = (E) (Uzemnovaci vodič)

Pokud je vyrobek vyraběn bez kabelu a zástrčky

Napajeci kabel, ktery je definovan v technické tabulce, musi byt pripojen k vyrobku podlePokynu. Napajeci kabel nesmi byt z bezpečnostnich dūvodū delsī než 2 m.

• Pomocí šroubováku otevřete kryt svorkovnice.

• Pripojte napajeci kabel prses kabelovou prichytku pod svorku a pripevnete jej k hlavnimu tlesu pomoci integrovaného sroubu na soucasti kabelove prichytky.

• Pripojte kably podle prilozeného schématu. (Obrázek 7)

• N = nulovy vodič (modry)

• L = fázovy vodič pod napětím (hnědý/ Černý)
• E = uzemnovaci vodič (želeny/žluty)

• C = kabelová prichytka

• Po dokončeni pripojeni vodiču zavrte kryt svorkovnice.

• Pripoje napajeci kabel k napajeni tak, ze jej nasmérujete zpʊsobem, aby se nedotýkal vyrobku a nebyl stlačen mezi vyrobkem a zdi.

Prevence proti moznému nebezpeci požáru!

• Zajistěte, aby vsechna elektrická pripojení byla bezpečná a těsná, aby se predešlo riziku vzniku elektrického oblouku.
• Nepoužívejte poskozené kabely ani prodlužovací kabely.
• Zajistete, aby se k elektrickemu pripojnému bodu nedostala kapalina nebo vlhkost.

Umisteni a upevneni vyrobku (Obrazek 5-6)

• Umistete spotrebič na nábytek a vystřed'te jej pomoci dvou neboVICE osob.
• Pokud je vaš vyrobek vybaven teleskopickou listou, musi byt sklon k zadni Časti trouby alespon 0,3 stupné, aby teleskopické listy správně fungovaly. Za tímtó Účelem po umistěné vyrobku na nábytek umistěte vodováhu na teleskopickou listu, jak je znázorněno na obrázku 5, a ujistěte se, ze uhel sklonu směrem k zadni Časti trouby je alespon 0,3 stupné.
• Upevněte vyrobek k nábytku pomoci dodanjch šroubů. (Obrázek 6)
• Na konci instalace zkontrolujte, zda jsou srouby správně utaženy a zda je vyrobek pevně upevněn. Pokud vyrobek není

nainstalován v souladu s pokyny a šrouby nejsou rădné utaženy, existuje během použiványnebezpeči preklopení.

Závěrečná kontrola

• Po instalaci zapnéte napájení ze site.
• Přečtěte si uživatelskou príručku pro pvné použitý výrobku.
  Zkontrolujte funkce vyrobku.

Demontáž výrobku

• Odpjte vyrobek od napajeni ze sîte.
• Odśroubujte upevnovaci šrouby.
• Zlehka nadzvedněte vyrobek pomoci dvou nebo vice osob a uplně jej vyjměte.

ET - Ohutusjuhised

SK - Bezpečnostné pokyny

• Vyrobok musi byt nainstalovaný kvalifikovanou osobou v sulade s platnymi predpismi. Vyrobca nenesie zodpovednost

Pripojenie spotrebica k elektrickému napajaniu

kábla l'ahko pristupná (ale nie nad varnoudoskou).

Ak je vyrobok vyrobeny pomocou kábla a zăstrčky

• Pripjte kabel vyrobku k napajaniu, aka je uvedené nizsie:

• Hnedy / cierny kabel = L (Fáza)

• Modrý kábel = N (neutral)
• Zeleny / Žltý kábel = (E) (Auszemnenie)

Ak je vyrobok vyrobeny bez kábla a zastrčky
