KÄYTTÖOHJE GEBM19301DXMP GRUNDIG

FI - Turvallisuusohjeet

• Valtuutetun henkilön on asennettava tuote voimassa olevien märäysten mukaan. Valmistajaa ei voi asettaa vastuuseen vauroista, jotka johtuvat valtuuttamattomien henkilöiden suorittamista toimenpiteistä, joka voi myös mitäöidä takuun.
• Asennuspaikan valmistelu ja sähköasennukset laitteen asennuspaikalla ovat asiakaan vastuulla.
• Laite on asennettava paikallisten sahkömaäräysten mukaan.
• Poista ennen tuotteen asennusta materiaalit ja asiakirjat sen sisälta ja tarkasta silmämäräisesti, etta tuotteessa ei ole vauroiita. Mikäli havaitset vikoja, ala asenna laitetta.
• Tuote on raskas, vahintaa n kahden henkilon tulee kantaa sitä.
• Ovea ja/tai kahvaa ei saa kayttä tuotteen nostamiseen tai siirtämseen. Käytä dostokohtia, jotka sijaitsevat tuoteteen molemmilla puolilla (kuvassa 1). Käytä aina suojakäsineitä kuljetuksen ja asennuksen aikana.

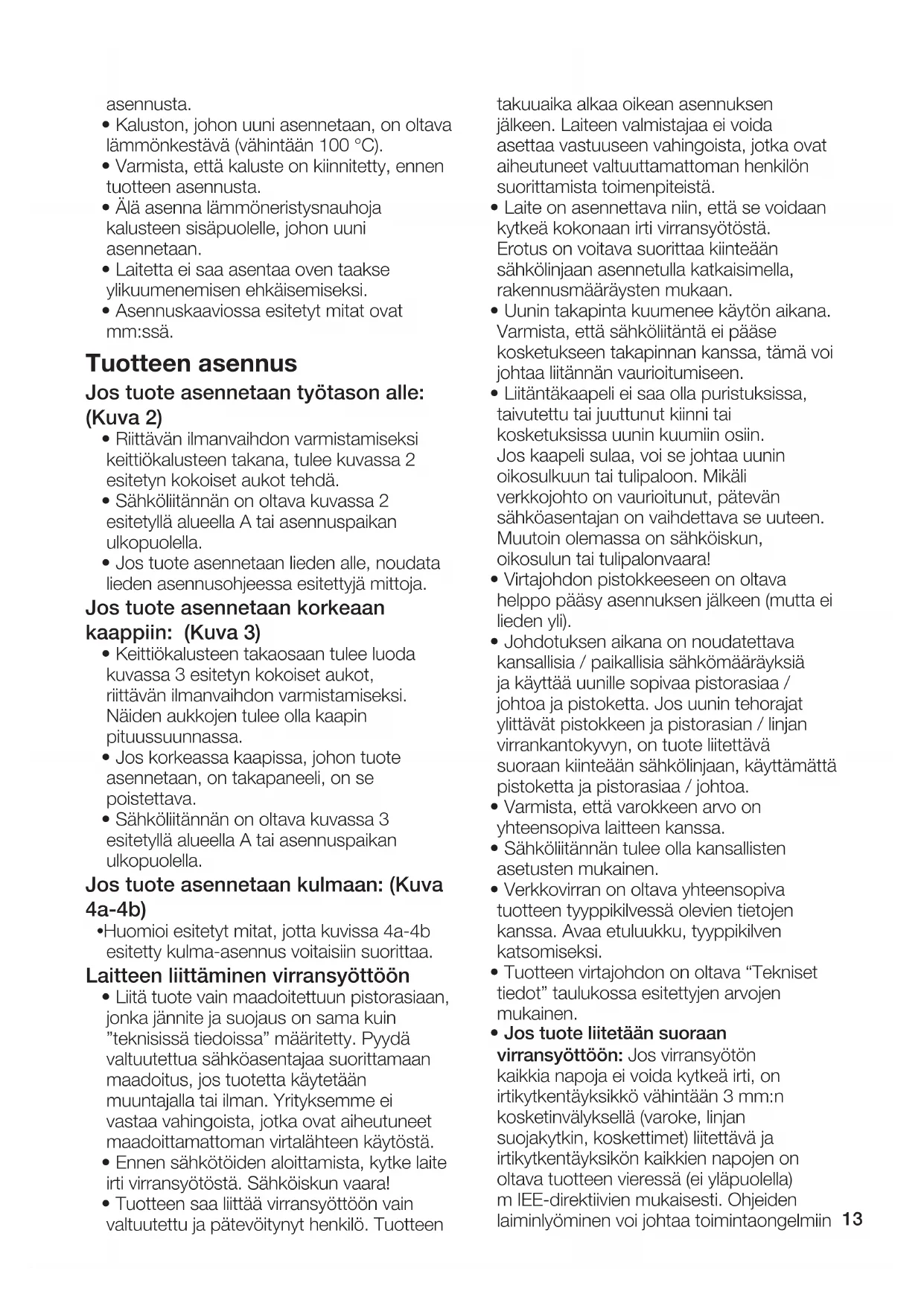

• Irrota virtaliitännät asennusalueelta, ennen

asennusta.

• Kaluston, johon uuni asennetaan, on oltava lammonkestäva (vahintään 100^ ).
• Varmista, etta kaluste on kiinnitety, ennen tuotteen asennusta.
• Alä asenna lammöneristysnauhoja kalusteen sisäpuolelle, johon uuni asennetaan.
• Laitetta ei saa asentaa oven taakse ylikuumenemisen ehkäsemiseksi.
• Asennuskaaviossa esitetyt mitat ovat mm:ssä.

Tuotteen asennus

Jos tuote asennetaan tyotason alle: (Kuva 2)

• Riittävān ilmanvaïhdon varmistamiseksi keittiökalusteen takana, tulee kuvassa 2 esitetyn kokoiset aukot tehdä.
  Sahköllitannan on oltava kuvassa 2 esitetyl alueella A tai asennuspaikan ulkopuolella.
• Jos tuote asennetaan lieden alle, noudata lieden asennusohjeessa esitettyjä mittoja.

Jos tuote asennetaan korkeaan kaappiin: (Kuva 3)

• Keittiokalusteen takaosaan tulee luoda kuvassa 3 esitetyn kokoiset aukot, riittavän ilmanvaihdon varmistamiseksi. Näden aukkojen tulee olla kaapin pituussuunnassa.
• Jos korkeassa kaapissa, johon tuote asennetaan, on takapaneeli, on se poistettava.
  Sahkoliitannan on oltava kuvassa 3 esitetyla alueella A tai asennuspaikan ulkopuolella.

Jos tuote asennetaan kulmaan: (Kuva 4a-4b)

• Huomioi esitetyt mitat, jotta kuvissa 4a-4b esitetty kulma-asennus voitaisiin suorittaa.

Laitteen liittäminen virransyöttöön

• Liitta tuote vain maadoitettuun pistorasian, Jonka jannite ja suojaus on sama kuin "teknisissä tiedoissa" märritetty. Pyydä valtuutettua sahköasentajaa suorittamaan maadoitus, jos tuotetta käytetaän muuntajalla tai ilman. Yrityksemme ei vastaa vahingoista, jotka ovat aiheutuneet maadoittamattoman virtalähteen käytösta.
• Ennen sahkötöden aloittamista, kytke laite irti viransyötosta. Sahköiskun vaara!
• Tuotteen saa liittä virransyöttön vain valtuutetu ja patevoitynyt henkilö. Tuotteen

takuuaika alkaa oikean asennuksen jälkeen. Laiteen valmistajaa ei voida asettaa vastuuseen vahingoista, jotka ovat aiheutuneet valtuuttamattoman henkilön suorittamista toimenpiteistä.

• Laite on asennettava niin, etta se voidaan kytkea kokonaan irti virransyotosta.
  Erotus on voitava suorittaa kiinteaa n
  sahkolinjaan asennetulla katkaisimella,
  rakennusmaarysten mukaan.
• Unin takapinta kuumenee kayton aikana. Varmista, etta sahkoliitantä ei päase kosketukseen takapinnan kanssa, tämä voi johtaa litannan vaurioitumiseen.
• Liitäntäkaapeli ei saa olla puristuksissa, taivutettu tai juuttunut kiinni tai kosketuksissa uunin kuumiin osin. Jos kaapeli sulaa, voi se johtaa uunin oikosulkuuon tai tulipaloon. Mikali verkkjoho to on vauroitunut, patevan sahköasentajan on vaihdettava se uuteen. Muutoin olemassa on sahköiskun, oikosulun tai tulipalonvaara!
• Virtajohdon pistokkeeseen on oltava helppo pääsy asennuksen jälkeen (mutta ei lieden yli).
• Johdotuksen aikana on noudatettava kansallisia / paikallisia sahkömaäräyksiä ja käyttaa uunille sopivaa pistorasiaa / johtoa ja pistoketta. Jos uunin tehorajat ylltävät pistokkeen ja pistorasian / linjan virrankantokvyn, on tuote liitettäva suoraan kiinteään sahkölinjaan, käytämättä pistoketta ja pistorasiaa / johtoa.
• Varmista, etta varokkeen arvo on yhteensopiva laitteen kanssa.
• Sähköllitännän tulee olla kansallisten asetusten mukainen.
• Verkkovirran on oltava yhteensopiva tuotteen typpikilvessä olevien tietojen kanssa. Avaa etuluukku, typpikilven katsomiseksi.
• Tuotteen virtajohdon on oltava "Teknisitetod" taulukossa esitettyjen arvojen mukainen.
• Jos tuote liitetään suoraan virransyöttöön: Jos viransyötön kaikkia napoja ei voida kytkeä irti, on irtikytkentäysikko vähintään 3 mm:n kosketinvälyksellä (varoke, linjan suojakytkin, kossettimet) liitettävä ja irtikytkentäysikkon kaikkien napojen on oltava tuotteen vierssä (ei ylapuolella) m IEE-direktiivien mukaisesti. Ohjeiden laiminlyöminen voi johtaa toimintaongelmiin

ja mitäöidä tuotteen takuun.

• Lisäsuojausta jaannösvirtakatkaisimellasuositellaan.

Jos tuote on varustetu kaapelilla ja pistokkeella

• Tuote on varustetti kaapelilla ja pistokkeella. Liitä tuotteen pistoke maadoitettuun pistorasiaan ja suorita sahköktkenta.

Jos tuote on varustetu kaapelilla mutta ei pistokkeella

• Liītā tuotteen johto virransyöttöän, kuten alla on kuvattu:

• Ruskea/musta kaapeli = L (vaihe)

• Sininen kaapeli N (Neutraali)
  -Vihrea/keltainen kaapeli (E) (Maadoitus)

Jos tuotetta ei ole varustettukaapelilla ja pistokkeella

Teknisten tietojen taulukossa märitetty virtakaapeli on liitettävä tuotteeseen seuraavien ohjeiden mukaan. Virtakaapeli ei saa olla yli 2 metrin pituinen, turvallisuussyistä.

• Avaa liitinlohkon kansi ruuvitaltalla.
• Syötä virtakaapeli liittimen alla olevan kaapelikiinnikkeen lapi ja kiinnitta se runkoon kiinnitsosassa olevalla ruuvilla.

• Kytke johdot toimitetun kaavion mukaan. (Kuva 7)

• N = Neutraali (Sininen)

• L = Virta/VAihe (Ruskea/musta)
• E = Maadoitus (Ahlreä/keltainen)

• C = Kaapelikiinnike

• Sulje liitinlohkon kansi, kun johdot on liitetty.

• Liītā virtakaapeli virransyötöön reitittāmällä se niin, etcā se ei koske tuotteeseen ja jäa puristuksiin tuotteen ja seinān vālin.

Mahdollisen tulipalovaaran ehkäisy!

• Varmista, etta kaikki sahkoliitannat ovat kiinnitetty tiukkaan, kipinoiden muodostumisen ehkäsemiseksi.
• Alä käytä vaurioituja kaapeleita tai jatkojohtoja.
• Varmista, etta nesteita tai kosteutta ei paase sahkoliitantakohtaan.

Tuotteen sijoitus ja kiinnitys (Kuva 5-6)

• Sijoita laite kalusteeseen ja keskitä se kahden tai useamman henkilön avulla.
• Jos tuotteesi on varustettu teleskooppikiskolla, on oltava vähintään 0,3 asteen kaltevuus uunin takaosaan,

jotta teleskooppikiskot toimivat kunnolla. Tātā varten aseta vesivaaka tuotteen huonekalujen paallee asettamisen jälkeen teleskooppikiskoon kuvan 5 mukaisesti ja varmista, etta kaltevuus uunin takaosaan on vāhintään 0,3 astetta.

Kiinnitta tuote kalusteeseen mukana toimitetuilla ruuveilla. (Kuva 6)
- Tarkasta asennuksen lopuksi, etta ruuvit on kiristetty ja tuote kiinnitetty kunnolla. Jos tuotetta ei asenneta ohjeiden mukaan ja ruuveja ei ole kiristetty kunnolla, voi tuote kaatua kayton aikana.

Lopullinen tarkistus

• Kytke virransyöttö paälle asennuksen jälkeen.
• Lue käyttoohje, ennen tuotteen ensimmaista käyttoa.
• Tarkasta tuotteen toiminnot.

Tuotteen poistaminen

• Irrota tuote viransyötosta.
• Irrota kiinnitysruuvit.
• Nosta tuotetta toisen tai useamman henkilön avulla ja poista se kokonaan.
