HASZNÁLATI ÚTMUTATÓ Power Pack 1620C THOMAS

Tartalomjegyzék	Oldal
A keszülék és tartozékai/ Biztonsági előirások	3/24
Összeszerelési rajzok	4/5
Tartozékok felsorolása	24
A keszülék összeállitása	25
Száraz porszívózs	25
Nedves felszívás	26
Hibaelhárítás	26
Minőségtanúsítás	26
Mindent a környezetér	26
Vevőszolgálat	26

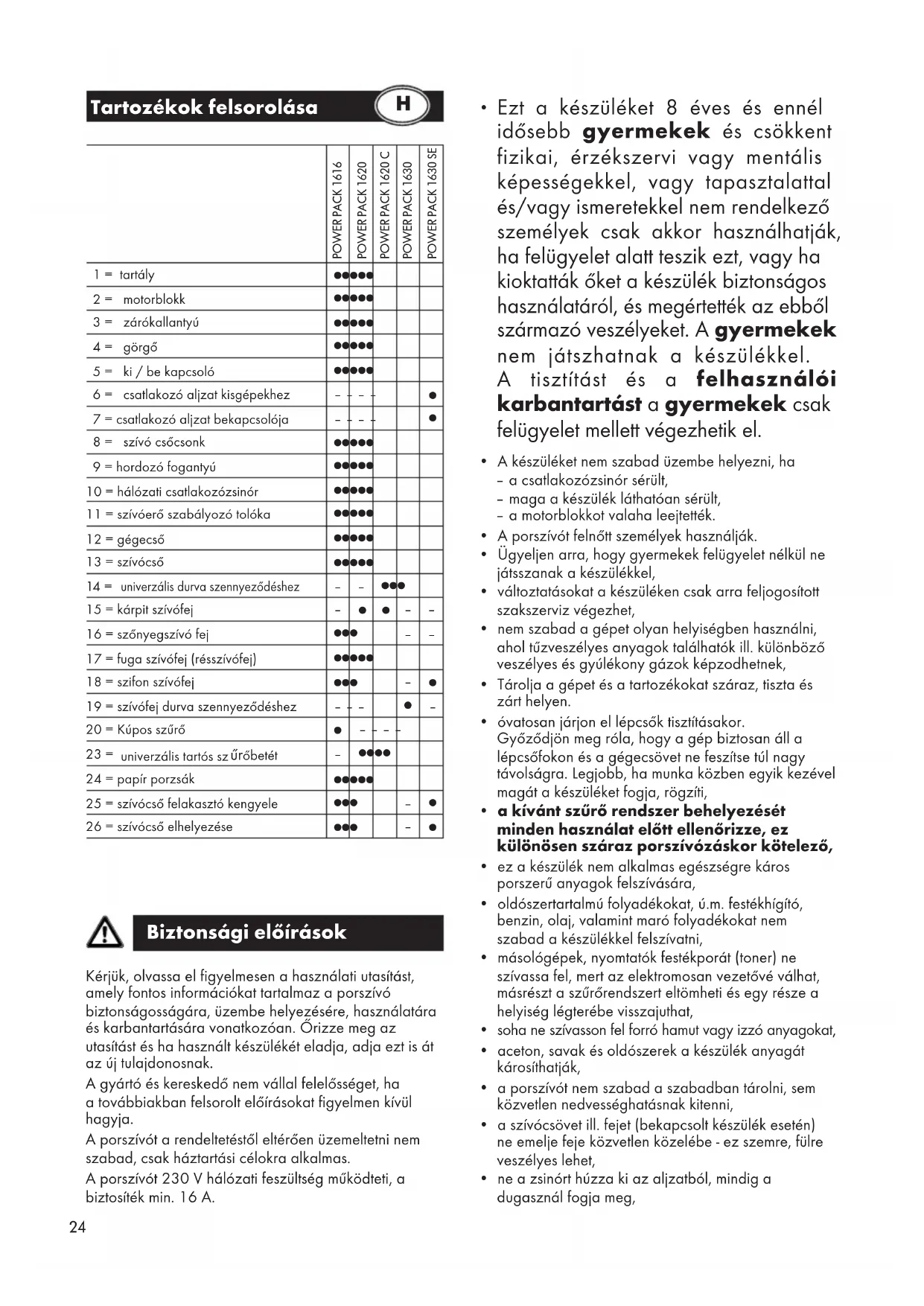

Tartozékok felsorolása

	POWER PACK 1616	POWER PACK 1620	POWER PACK 1630	POWER PACK 1630 SE
1 = tartály	●●●●●●
2 = motorblokk	●●●●●●
3 = zárókallantyú	●●●●●●
4 = görgő	●●●●●●
5 = ki / be kapcsoló	●●●●●●
6 = csatlakozó alizat kisgépekhez	- - - - -			●
7 = csatlakozó alizat bekapcsolója	- - - - -			●
8 = szívó csǒcsonk	●●●●●●
9 = hordozó fogantyú	●●●●●●
10 = hálózati csatlakozózsinór	●●●●●●
11 = szívoerő szabályozó tolóka	●●●●●●
12 = gégecső	●●●●●●
13 = szívócső	●●●●●●
14 = univerzális durva szennyeződéshez	- - - - -	●●●●
15 = kárpit szívőfej	- - - - -	● - - - - -
16 = szǒnyegszívő fej	●●●●
17 = fuga szívőfej (résszívőfej)	●●●●●●
18 = szifon szívőfej	●●●●
19 = szívőfej durva szennyeződéshez	- - - - -	● - - - - -
20 = Kúpos szűrö	● - - - - -
23 = univerzális tartós szűróbetét	- - - - -	●●●●●
24 = papír porzság	●●●●●●
25 = szívócső felakaszto kengyele	●●●●
26 = szívócső elhelyezése	●●●●

Biztonsagi eloirasok

Kérjuk, olvassa el figyelmesen a hasznalati utasitast, amely fontos informaciokat tartalmaz a porszivoBiztonsagossagara, uzembe helyezesere, hasznalatara es karbantartasara vonatkozoan. Orizze meg az utasitast es ha hasznalt keszulekét eladja, adja ezt is at az uy tulajdonosnak.

A gyartó es kereskedo nem vall felelosseget, ha a tovabbiakban felsorolt elirasokat figyelmen kivil hagyja.

A porszivot a rendeltetestol elteroen uzmeltetni nem szabad,Csak haztartasi celokra alkalmas.

A porszivot 230 V halozati feszültseg muködteti, a biztositék min. 16 A.

Ezt a keszüléket 8 eves es ennel idosebb gyermekek es csokkent fizikai, erzekszervi vagy mentalis képességekkel, vagy tapasztalattalés/vagy ismeretekkel nem rendelkezó szemelyek csak akkor hasznalhatjak, ha felügyelet alatt teszik ezt, vagy kaikktattak oket a keszülék biztonságos hasznalatáról, és megertetek az ebböl szarmazó veszelyeket. A gyermekek nem jatszhatnak a keszülékkel. A tiszítást és a felhasznalói karbantartast a gyermekek csak felügyelet mellett végeshetik el.

A keszüleket nem szabad üzeme helyezni, ha -a csatlakozózsinór sértl.

• maga a keszülek lathatoan sérult,
• a motorblokkot valaha leejettek.

A porszivot felnott szemelyek hasznaljak.
- Ügyeljen arra, hogy gyermekek felügyelet nélkül ne jatsszanak a keszülékkel,
valtoztatasokat a keszulekenCsak arrafeljogositott szakszerviz vgezhet,
- nem szabad a gépet oyan helyiségben használni, ahol tuzveszélyes anyagok talalhatok ill. kūlönbozó veszélyes és gyulekony gázok képzodhetnek,
Tárolja a gépet é a tartozékokat száraz, tiszta és zart helyen.
óvatosan jarjon el lepcsok tiszhtataskor. Gyozodjön meg rola, hogy a gepBiztosan alla lepcsofokon es a gegecsovetne fesztse tul nagy tvolsagra. Legjobb, ha munka kozben egyik kezevel magat a keszuleket fogja, rogziti,
- a kivist szuro rendszer behelyezését - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - / . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - . . - . - . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- ez a keszülk nem alkalmas egészsegre káros porszerú anyagok felszivására,
- oldszertartalmu folyadekokat, u.m. festekhigto, benzin, olaj, valamint maro folyadekokat nem szabad a keszulekkel felszivatni.
- masologepek, nyomatok festekporat (toner) ne szivassa fel, mert az elektramosan gezetové valhat, masrészt a szurorendszt eltomheti és egy része a helyiség legterébe visszajuthat,
soha ne szivasson fel forro hamut vagy izzo anyagokat,
- aceton, savak és oldászerek a készülék anyagat károsithatják,
a porszivot nem szabad a szabadban taroI, sem kozvetlen nedvesseghatasnak kitenni,
a szivocsovet ill. fejet (bekapcsolt keszulek eseten) ne emelje feje kozvetlen kozelébe - ez szemre, fulre veszelyes lehet,
- ne a zsinórt húzza ki az aljzataból, mindig a dugasznál fogja meg,

a csatlakozózinort ne huzza magas hofoku hely közelében, sem vegyszeres folyadékban; éles peremen való átvezétese is kerülendó,
a keszülk forró tuzhely vagy futotest kozelében nem tarolható,
- A meghibásodott keszüléket - beleérte a halózati csatlakozózsínort is -Csak szakember (szerviz) javithatja!
a halozati csatlakozot ki kell huzni:

• uzemelés kozben eszlelt hiba esetén,
• minded tiszítás elött,
  hasznalat utan mindenkor,
  -szurobetet cserelsekor,

A keszülék összeállitasa

A görgök felhelyezese

A Nyissa ki a két zárókallantyút és a motorblokkot vegye le.
B A tartalyt forditsa fel, az aljan talalhato furatokba üsse be a gorgotengelyeket, majd a gorgoket utkozesig nyomja ra a kialló tengelycsonkokra. Végül a tartalyt allitsa a talpára, azaz a gorgokre.

Száraz porszivózás

Ha a keszuleket elozoleg nedves üzemmodban hasznalta, a csoveket es a tartalyt ki kell szaritani.

Soha ne végezzen száraz porszivózást sérült szúrovel vagy szúro nélkül!

C Csak a POWER PACK 1616 tipusnal

A papir porzsák kiegészítésekent használjon
kúpos szürôt (20)! Igy éri el a legjobb
porvisszatartó képességet. A kúpos szürôt
(20) a motornej (2) also oldalan kell feltenni.
Modellöl fuggöen, az 1-es vagy 2-es poziación
kell rögziteni a forgo szoritókapcsokkal. A
kúpos szürôt (20) erós szennyezódese vagy
csökkenő szívóteljesitmény eseten ki lehet mosni
tiszta vizzzel, masó-és tisztfósszer hozzaadása
nélkül. Üglyeljen arra, hogy a szürö az üjbolì
használatnál teljesen száraz legyen!
D Az univerzalis tartos szurobetetet (23) helyezfeI es a kallantyukkal rogzitse.
E A porzsak kemeny kartonbol kialakitott kor alaku nyilasat szorosan huzza ra a tartalyban levob beszivo csocsonkra, majd a porzsakot korbensimitsa ra a tartaly belso oldalara.
F Ezután helyezze fel a motorblokkot és a két zárókalantyúval rogzítse.

G A gégecsövet nyomja be a bemeneti csocsonkba. Levételkor a csövet csavaró mozgatással húzza kifelé.

Ezután helyezze fel a motorblokkot és a két zárókallantyúval rogzítse.

A keszuleket a ki / be kapcsolóval (6) kapcsolja be.

Végul a gégecsöhöz csatlakoztatott merev szivocso végere helyezezfe la kivist szivofejet es dugja be a halozati csatlakozot, igy a keszülk üzemkesz.

A szívoérő szabályozó tolokával (J ábra, 11) a szívoérő valtoztatható.

• tołóka zárva = teljes szívóeró
• tolóka nyitva = csökkentett szívoérő

THOMAS POWER PACK 1630 SE tipus

A gépen csatlakozó aljzathoz (6) 60-2000 W teljesitmény felvételú elektromos kézi kisingépek csatlakoztathatok.

Kétféle üzemmod lehetséges, amelyk az aljzathoz tartozó kapcsolóval (7) megválaszthatok.

H Aljat kapcsolója (7)

Normaluszemmod

A megvilagitott nyomogombos kapcsolot nem szabad lenyomni.

A készüléket a ki/be kapcsolóval (5) beindítva\ minden nemü porszívózási mvelet folyamatosan\ vegezhetó.

Automatikus üzemmod:

Ez az üzzemmod vlaszthato, ha az elektramos kezi kisgepet a porszivassal szinkronban kivanja hasznalni. A kisgep csatlakozo zsinorjat dugja a porszivon levov alizatba, a gegecsovet pedig a kisgep kivezeto nyilasaba.
A megvilagitott nyomogombos kapcsolot (7) nyomja le, majd a ki/be kapcsolot (5) is kapcsolja be.
A kijelzó lámpa vilagítása mutatja az üzemkészéget. Ekkor a kisgép ki/be kapcsolásával együt a porszívo is automatikusan ki/be kapcsolódk.
Ha a porszivo halozati csatlakozo zsinorja (10) bedugott allapotban van, akkor a csatlakozo aljat (6) aram alatt all, meg akkor is, ha a ki/ be kapcsolot (5) es az aljat kapcsolojat (7) kikapcsolja.

Nedves felszivás

Folyadékok felszivása elott mindig ki kell venni a behelyezett szuroegységet (C, D+E), mivel egyébként az hasznalhatatlanna valik (a motorblokk (2) levetele elott feltétlenul ki kell huzni a halózati csatlakozó dugot a csatlakozó alizatból)!

Ha a porszivo tartalyanal nagyobb terfogatu ill. magasabb folyadekszintu tartalybol szivat at folyadekot, akkar a porszivo tartalyanak megeltével zart uzoszelep eseten tovabbra is atfolyik a folyadek a kozlekedoeny-elve alapjan. Eppen ezert egyszerre csak részmennyisegeket szivasson at es idonkent uritse ki a porszivotartalyt. Felszivas utan eloszor a szivocsovet emelje ki a folyadekbol,Csak ezutan kapcsolja ki a motort.

Az uzoszelepet (K abra, 27) tartsa mindig
tisztan es mozgathatoan, mivel ez automatikusan
megszakitja a felszivast, amikor a tartaly megtelik.

A niedves felszivás végeztevel a készüléket és a használt tartozékokat tiszítsa és szárítsa meg.

HIBAELHÁRITÁS

Ha az alabbi hibák jelentkeznek az üzemelés során, ezek esetleg kozvetlenül elharithatok, egyébként forduljon szervizhez:

Mukodés kozben por száll ki a készülékből

• vizsgalja meg, hogy a szurorendszer hibatlan-e, felhelyezese megfelelo es szorosan illeszkedo legyen,
• ellenőrizzé, hogy nem szakadt-e ki a porzság,
  csakeredeti THOMAS szurot hasznaljon.

A szivóro fokozatosan csökken

• a szuróbetétet esetleg finom por, korom, stb.ömte el,
  esetleg megelt a porzsak,
• a szívófejet, a szívócsövet vagy a gégecsövet eltomte a szennyeződés. (Bekapcsolt készülékkel húzza szét a gégecsövet, igy a szennyeződés fellazulhat és kifúvódhat.)

Felszivaskor a keszülék légkifúvó nyilásain viz folyik ki

• az uzószelep (K ábra) folyadék felszívasakor megszorult és nem tudja a felszívást leallitani,

A szívoérő hirtelen lecsökken

• az uzószelep elzarja a szívólevegőt, amely leginkább akkor fordulhat elő, ha a készüléket erösen ferde helyzetben használjá vagy feldonti. A készüléket kapcsoljá ki, az uzószelep ekkor visssaesik és a készülék ismét hasznáhlato.

A motor nem mukodik

• vizsgalja meg a csatlakozózsinór, dugasz és aljat sértetlenséget,
  vizsgalat elott a halozati csatlakozot huzza ki,
• semmi esetre sem szabad a motort felnyitni!

Minöségtanúsítás 1616 1620 1630
Hálózati feszültseg 230 V 230 V	230 V
Biztosíték 16 A 16 A 16 A
Teljesitményfelvétel max. 1600 W	1600 W	1600 W
Tartály befogadóképessége 16 lter 20 liter	30 liter
Zajteljesitményszint LWA	74 dB	74 dB	74 dB

Fenti adatokert a gyarto felelossseget vallal, muszaki valtoztatas joga fenntartva.

Mindent a környezetér

A csomagolóanyagot és a már nem hasznalhato keszülekeket ne dobjaCsak uyel!

Acsomagolóanyag:

• A csomagoláshoz használt dobozt a papírhulladék kóze helyezheti.
  A polietilen (PE) muanyag zsakot ujrahasznositasra adja le a gyujtohelyen!

Teendók a már kiszolgált készülékkel:

A keszülektő al helyi előirások betartásával szabadulhat meg, de előbb le kell vágnia a csatlakozó aljzataból kihúzott halózati dugaszt.

Ez a szimbóolum, mely a terméken vagy
annak csomagolásán taláható, arra utal,
hogy ezt a terméket nem lehet normal
házztartási hulladékkent kezelni, hanem le kell

adni a gyujtohelyen, ahol az elektromos es elektronikus keszulékek ujrahasznositásával foglalkoznak.

E termek korrekt artalmatlanitasyhoz val hozzajarulasaval On vedi a kornyezet et es embertarsai egeszsegét. A helytelen hulladekkezelés veszelyezteti a kornyezet et az egeszsegét.

E termek ujrahasznositásával kapcsolatban további informaciókat kap a helyi önkormányzatznál, szemétSZaillito cegnel vagy abban az uzletben, ahol a terméket vásárolta.

Vevoszolgálat

Az On esetében illetékes THOMAS vevószolgállatal capcsolatban a szaküzletben kaphat tajékoztatast. Kérijuk, adja meg szamukra az On THOMAS PET + FRIENDS T1-én elhelyezett adattabláról leolvashato adatokat is!

A készülék biztonságának megóvása érdekében a javitásokat - elósorban a gég áramot gezető részein - bizza villamossági szerelő szakemberre! Hiba esétén ezert forduljon szaküzletehéz vagy kozvetlenül a gyári vevőszolgálathoz!

A kapcsolati adatokat a hatoldalon találja.
