Termék típusa	Metabo és CAS szerszámokhoz való akkumulátortöltő
Kompatibilis töltőmodellek	ASC ultra, ASC 145, ASC 145 SE, ASC 30-36, ASC 55, ASC 55 SE, SC 60 Plus, SC 30
Bemeneti feszültség	100-240 V AC, 50/60 Hz
Kimeneti feszültség	12 V - 36 V modelltől függően
Töltőáram	1,5 A - 8,0 A modelltől és akkumulátortól függően
Töltési idő	26 perc - 400 perc kapacitástól és hőmérséklettől függően
Kompatibilis akkumulátortípusok	Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah), NiCd (12 V, 1,7 Ah)
Jelzők	Ellenőrző jelzőfény (töltés) és figyelmeztető jelzőfény
Védelem	Túlterhelés, rövidzárlat, túlmelegedés ellen
Karbantartási mód	Automatikus töltésfenntartás újratöltés után
Öndiagnosztika	Bekapcsoláskor (jelzők és ventilátor)
Ventilátor	Beépített, aktív hűtés
Védettségi osztály	II (kettős szigetelés)
Használat	Csak beltéri
Minimális távolság	5 cm a szellőzőnyílások körül
Töltési környezeti hőmérséklet	0 °C - 40 °C
Súly	Körülbelül 1 kg
Méretek (h x sz x m)	Körülbelül 20 x 15 x 10 cm
Tartozékok	Tápkábel
Márka	Metabo

Gyakran ismételt kérdések - MKS 18 LTX 58 METABO

Hogyan tölthetem fel az akkumulátort a Metabo töltővel?

Helyezze be az akkumulátort teljesen a tolóbetétbe (2) ütközésig. Az ellenőrző jelzőfény (3) villog a töltés jelzésére. A töltés végén a jelzőfény folyamatosan világít, és a töltő karbantartási módba kapcsol.

Mi a teendő, ha a figyelmeztető jelzőfény (4) villog?

Ez hibás vagy rosszul behelyezett akkumulátort jelez. Azonnal vegye ki az akkumulátort, és ellenőrizze a behelyezését. Ha a probléma továbbra is fennáll, ne használja újra az akkumulátort.

A figyelmeztető jelzőfény (4) folyamatosan világít, mi a teendő?

Az akkumulátor nincs feltöltve, mivel hőmérséklete túl magas vagy túl alacsony. Várja meg, amíg az akkumulátor eléri a 0 °C és 50 °C közötti hőmérsékletet, a töltés automatikusan elindul.

Milyen típusú akkumulátorokat tölthetek?

Ez a töltő kompatibilis a Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah) és bizonyos NiCd (12 V, 1,7 Ah) akkumulátorokkal, a modelltől függően. Ellenőrizze a kompatibilitást a kézikönyvben.

Hagyhatom az akkumulátort a töltőn a töltés után?

Igen, a töltő automatikusan karbantartási módba kapcsol. Az akkumulátor használatra kész marad, túltöltés veszélye nélkül.

Mennyi a tipikus töltési idő?

Az idő az akkumulátor kapacitásától és állapotától függ. Például egy 18 V 4,0 Ah akkumulátor kb. 37 perc alatt töltődik fel megfelelő töltővel. Tekintse meg a műszaki adatok táblázatát.

Hogyan tisztítsam és karbantartsam a töltőt?

Tisztítás előtt mindig húzza ki a töltőt. Használjon száraz ruhát a külső felület letörléséhez. Soha ne használjon vizet vagy tisztítószert. Győződjön meg róla, hogy a szellőzőnyílások szabadok.

Használhatom a töltőt a szabadban?

Nem, a töltő csak beltéri használatra való. Óvja a nedvességtől, és ne tegye ki esőnek.

Mi a teendő füst vagy tűz esetén?

Azonnal húzza ki a tápkábelt. Ne próbálja meg vízzel eloltani. Használjon megfelelő tűzoltó készüléket, és hívja a segélyszolgálatot.

Hol találom a pótalkatrészeket és hol javíttathatom a töltőt?

A javításokat szakembernek kell végeznie. Metabo töltő esetén forduljon a Metabo képviselőjéhez, vagy látogasson el a www.metabo.com oldalra a címekért.

HASZNÁLATI ÚTMUTATÓ MKS 18 LTX 58 METABO

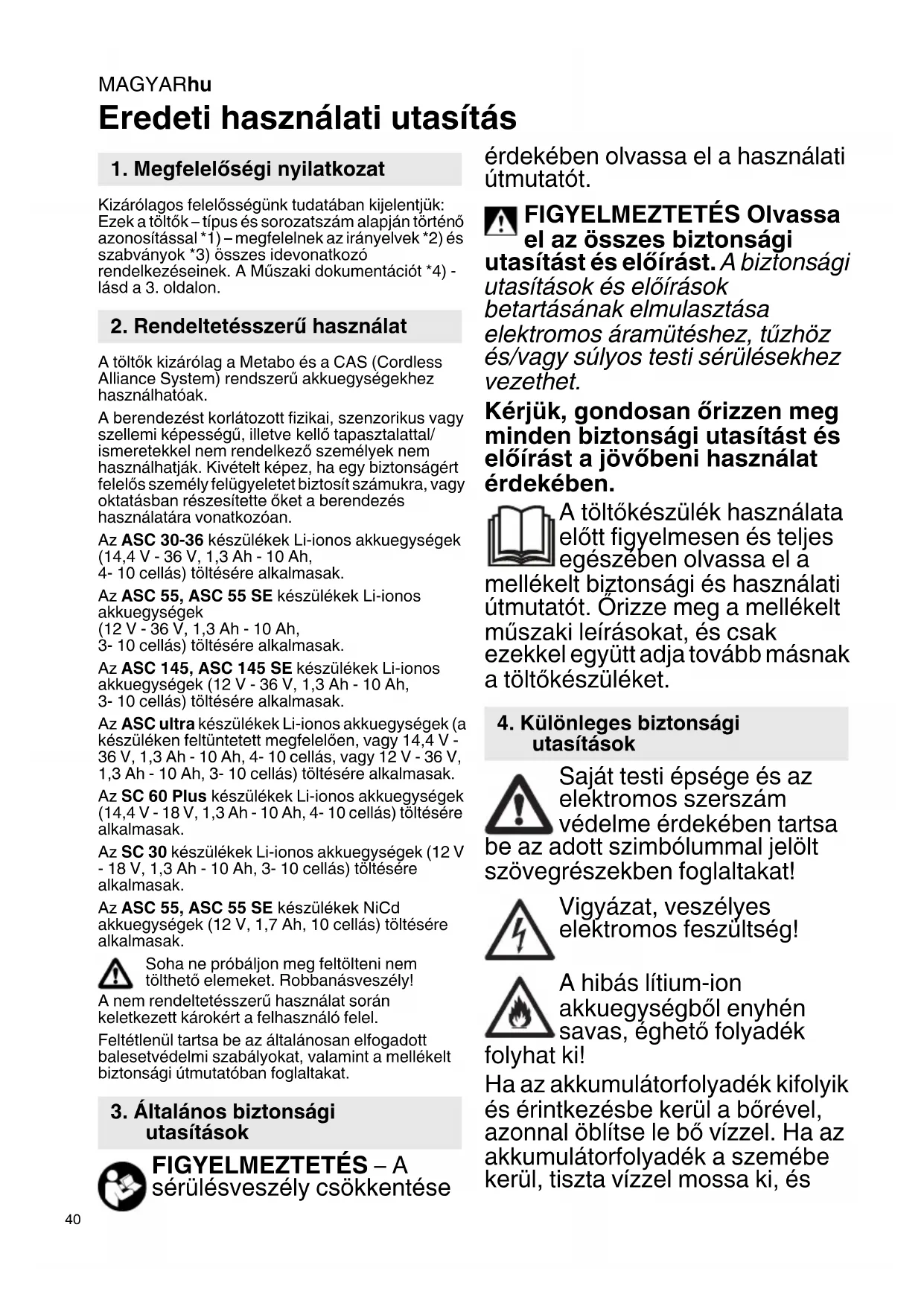

hu Eredeti használati utasítás 40

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a töltők – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

A töltők kizárólag a Metabo és a CAS (Cordless Alliance System) rendszerű akkuegységekhez használhatóak.

A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.

Az ASC 30-36 készülékek Li-ionos akkuegységek (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellás) töltésére alkalmasak.

Az ASC 55, ASC 55 SE készülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC 145, ASC 145 SE készülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC ultra készülékek Li-ionos akkuegységek (a készüléken feltüntetett megfelelően, vagy 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellás, vagy 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az SC 60 Plus készülékek Li-ionos akkuegységek (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 cellás) töltésére alkalmasak.

Az SC 30 készülékek Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC 55, ASC 55 SE készülékek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellás) töltésére alkalmasak.

Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése

érdekében olvassa el a használati útmutatót.

FIGYELMEZTETÉS Olvassa el az összes biztonsági

utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

A töltőkészülék használata elött figyelmesen és teljes egészében olvassa el a

mellékelt biztonsági és használati útmutatót. Órizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak a töltőkészüléket.

4. Különleges biztonsági utasítások

Saját testi épsége és az elektromos szerszám védelme érdekében tartsa

be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Vigyázat, veszélyes elektromos feszültség!

A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék

folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és

haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltöltött akkuegységet nem szabad újra feltölteni.

Csak beltéri használatra alkalmas.

Óvja a töltőkészüléket a nedvességtől!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Tartsa távol a gyerekeket a töltőkészüléktől ill. a munkaterülettől!

Tárolja a töltőkészüléket gyerekek számára nem hozzáférhető helyen!

Tüz vagy füst keletkezésekor azonnal húzza ki a töltőkészülék hálózati csatlakozódugóját!

Ne dugjon semmit az akkumulátortöltő készülék szellőzőnyílásaiba – elektromos áramütés illetve rövidzárlat veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses területeken ne töltsön fel akkuegységet AIR COOLED töltókkel.

5. Áttekintés

Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.

1 akkuegység (nem része a szállítási terjedelemnek)

2 csúszó érintkező

3 üzemeléskijelző

4 fig y el me z t et ö kijelző

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Az ehhez hasonló, egyenáramot előállító készülékek befolyásolhatják az egyszerű hibaáramú védőkapcsolók működését. Használjon „F” vagy jobb típust, max. 30 mA kioldóárammal.

A töltőkészülék üzembe helyezése előtt győződjön meg róla, hogy a szellőzőnyílások szabadok. A más tárgyakhoz betartandó legkisebb távolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a hálózati csatlakozót.

A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 másodpercre egymás után felvillannak, a beépített ventilátor kb. 5 másodpercig jár.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, ütközésig tolja fel a (2) csúszó érintkezőre.

Az üzemeléskijelző (3) villog.

Megjegyzés: Li-ionos akkuegységnél úgy jelezheti ki a töltésszintet, hogy először kiveszi az akkuegységet a töltőkészülékből, majd megnyomja az akkuegységen lévő gombot.

7.2 Fenntartó-töltés

Ha a töltés befejeződött, az akkumulátortöltő készülék automatikusan fenntartó töltésre kapcsol át.

Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.

Az üzemeléskijelző (3) folyamatosan világít.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem töltődik. A hőmérséklet túl magas vagy túl alacsony. Ha az akkuegység hőmérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdődik.

8.2 A figyelmeztető kijelző (4) villog

MAGYARhu

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a töltőkészülékből.
• Az akkuegységet nem tolták fel megfelelően a csúszó érintkezőre (2). Lásd a 7.1. fejezetet.

9. Javítás

Töltőkészüléket csak villamos szakember javíthat!

Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.

A javításra szoruló Metabo töltőkészülékekkel kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.

11. Műszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek feszültségtartománya
C = az akkuegység kapacitása
Ic = töltőáram
t = töltési'idő

1) Az akkuegység maradék kapacitásától, valamint hömérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.

Megengedett környezeti hőmérséklet töltés során: 0 °C - 40 °C

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

□ Il védőosztályba tartozó készülék

\~ Váltóáram
