Toote tüüp	Akulaadija Metabo ja CAS tööriistadele
Ühilduvad laadijamudelid	ASC ultra, ASC 145, ASC 145 SE, ASC 30-36, ASC 55, ASC 55 SE, SC 60 Plus, SC 30
Sisendpinge	100-240 V AC, 50/60 Hz
Väljundpinge	12 V kuni 36 V mudelist sõltuvalt
Laadimisvool	1,5 A kuni 8,0 A mudelist ja akust sõltuvalt
Laadimisaeg	26 min kuni 400 min mahutavusest ja temperatuurist sõltuvalt
Ühilduvad akutüübid	Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah), NiCd (12 V, 1,7 Ah)
Indikaatorid	Kontrolltuli (laadimine) ja hoiatuslamp
Kaitse	Ülekoormuse, lühise ja liigse temperatuuri eest
Hooldusrežiim	Automaatne laadimise säilitamine pärast laadimist
Enesetest	Sisselülitamisel (indikaatorid ja ventilaator)
Ventilaator	Integreeritud, aktiivne jahutus
Kaitsetase	II (topeltisolatsioon)
Kasutus	Ainult siseruumides
Minimaalne kaugus	5 cm ümber ventilatsiooniavade
Laadimise ümbritsev temperatuur	0 °C kuni 40 °C
Kaal	Umbes 1 kg
Mõõtmed (P x L x K)	Umbes 20 x 15 x 10 cm
Kaasasolevad tarvikud	Toitejuhe
Bränd	Metabo

Korduma kippuvad küsimused - MKS 18 LTX 58 METABO

Kuidas laadida akut Metabo laadijaga?

Sisestage aku lõpuni libisevasse pesasse (2) kuni piirikuni. Kontrolltuli (3) vilgub, mis näitab laadimist. Laadimise lõppedes süttib tuli püsivalt ja laadija lülitub hooldusrežiimi.

Mida teha, kui hoiatuslamp (4) vilgub?

See näitab defektset või valesti sisestatud akut. Eemaldage aku kohe ja kontrollige selle sisestust. Kui probleem püsib, ärge akut uuesti kasutage.

Hoiatuslamp (4) põleb pidevalt, mida teha?

Akut ei laeta, kuna selle temperatuur on liiga kõrge või liiga madal. Oodake, kuni aku temperatuur jõuab 0 °C kuni 50 °C, seejärel algab laadimine automaatselt.

Milliseid akutüüpe saan laadida?

See laadija ühildub Li-Ion akudega (12 V - 36 V, 1,3 Ah - 10 Ah) ja teatud NiCd akudega (12 V, 1,7 Ah) sõltuvalt mudelist. Kontrollige ühilduvust käsiraamatust.

Kas võin aku laadijale pärast laadimist jätta?

Jah, laadija lülitub automaatselt hooldusrežiimi. Aku jääb kasutusvalmis ilma ülelaadimisohuta.

Milline on tüüpiline laadimisaeg?

Aeg varieerub sõltuvalt aku mahutavusest ja seisundist. Näiteks 18 V 4,0 Ah aku laadib sobiva laadijaga umbes 37 minutiga. Vaadake tehniliste andmete tabelit.

Kuidas puhastada ja hooldada laadijat?

Enne puhastamist ühendage laadija alati vooluvõrgust. Pühkige välispinda kuiva lapiga. Ärge kasutage vett ega puhastusvahendeid. Veenduge, et ventilatsiooniavad oleksid vabad.

Kas võin laadijat õues kasutada?

Ei, laadija on mõeldud ainult sisetingimustes kasutamiseks. Kaitske seda niiskuse eest ja ärge jätke seda vihma kätte.

Mida teha, kui tekib suitsu või tulekahju?

Ühendage toitejuhe kohe lahti. Ärge proovige kustutada veega. Kasutage sobivat tulekustutit ja kutsuge päästeamet.

Kust leida varuosi ja lasta laadijat parandada?

Remonti tohivad teostada ainult spetsialistid. Metabo laadija puhul pöörduge oma Metabo esindaja poole või külastage veebisaiti www.metabo.com aadresside saamiseks.

KASUTUSJUHEND MKS 18 LTX 58 METABO

et Algupärane kasutusjuhend 63

It Originali instrukcija 66

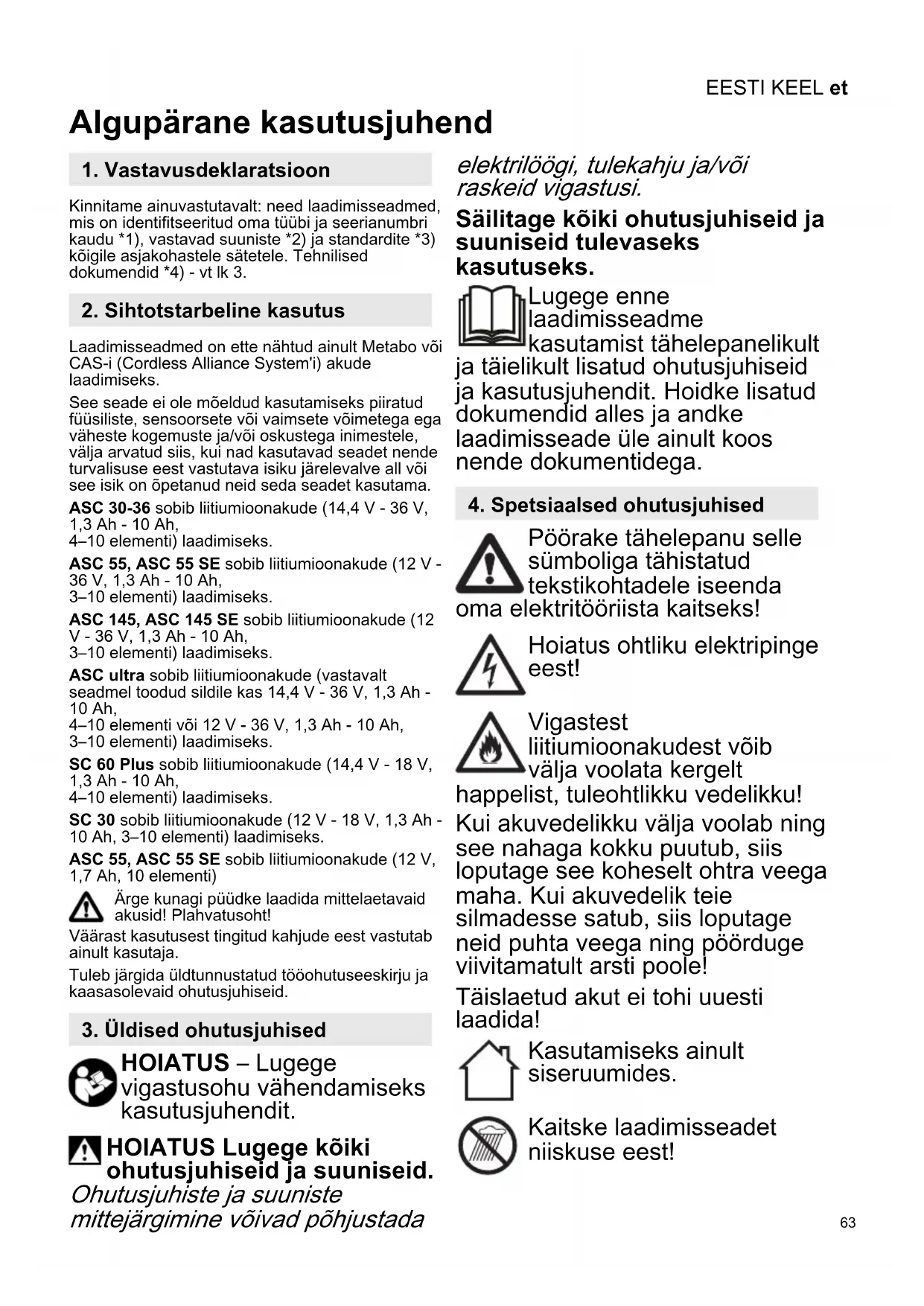

Algupärane kasutusjuhend

1. Vastavusdeklaratsioon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud oma tüübi ja seerianumbri kaudu *1), vastavad suuniste *2) ja standardite *3) köigile asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 3.

2. Sihtotstarbeline kasutus

Laadimisseadmed on ette nähtud ainult Metabo või CAS-i (Cordless Alliance System'i) akude laadimiseks.

See seade ei ole möeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega ega väheste kogemuste ja/või oskustega inimestele, välja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku järelevalve all või see isik on õpetanud neid seda seadet kasutama.

ASC 30-36 sobib liitiumioonakude (14,4 V - 36 V, 1,3 Ah - 10 Ah,

4–10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah,

3–10 elementi) laadimiseks.

ASC 145, ASC 145 SE sobib liitiumioonakude (12

V - 36 V, 1,3 Ah - 10 Ah,

3–10 elementi) laadimiseks.

ASC ultra sobib liitiumioonakude (vastavalt seadmel toodud sildile kas 14,4 V - 36 V, 1,3 Ah - 10 Ah,

4–10 elementi või 12 V - 36 V, 1,3 Ah - 10 Ah,

3–10 elementi) laadimiseks.

SC 60 Plus sobib liitiumioonakude (14,4 V - 18 V, 1,3 Ah - 10 Ah,

4–10 elementi) laadimiseks.

SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumioonakude (12 V, 1,7 Ah, 10 elementi)

Ärge kunagi püüdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine võivad põhjustada

elektrilöögi, tulekahju ja/või raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tähelepanelikult ikult lisatud ohutusjuhiseid utusjuhendit. Hoidke lisatud endid alles ja andke isseade üle ainult koos dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda lektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest võib välja voolata kergelt list, tuleohtlikku vedelikku!

Kui akuvedelikku välja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning pöörduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

EESTI KEELet

Ärge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jälgida, et veenduda, et nad ei mängi seadmega.

Hoidke lapsed eemal laadimisseadmest või tööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kättesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Ärge pange mingeid esemeid laadimisseadme öhustuspiludesse – elektrilöögi vöi lühise oht!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA laadimisseadmega akusid.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad näitlikult köigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Töönäidik
4 Hoiatusnäidik

6. Kasutuselevõtmine

Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus vastavad teie vooluvõrgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed võivad mõjutada lihtsaid rikkevoolu-kaitselüliteid. Kasutage tüüp F või paremaid kaitselüliteid maksimaalse rakendusvooluga 30 mA.

Veenduge enne laadimisseadme kasutuselevõtmist, et seadme õhustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Ühendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja töönäidik (3) süttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilaator töötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lükake aku täielikult, st kuni piirikuni lükandalusele (2).

Töönäidik vilgub (3).

Märkus: Liitiumioonakude puhul laadimistaseme näitamiseks tuleb aku esmalt laadimisseadmest välja võtta ja seejärel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on löppenud, lülitub laadimisseade automaatselt ümber säilituslaadimisele.

Aku võib jääda laadimisseadmesse ja on seega kasutusvalmis.

Töönäidik (3) põleb pidevalt.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga kõrge/madal. Kui aku temperatuur on vahemikus 0 °C kuni 50 °C, algab laadimistoiming automaatselt.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Võtke aku kohe laadimisseadmest välja.
• Akut ei lükatud öigesti (2) lükandalusele. Vt peatükki 7.1.

9. Remont

Elektritööriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja või tootja klienditeenindus või sarnane kvalifitseeritud isik selle ohu vältimiseks välja vahetama.

Remonti vajavate Metabo elektritööriistadega pöörduge palun Metabo lähimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja ümbertöötlemiseks.

Ainult EÜ-riikide puhul: ärge visake elektri-tööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning siseriik-likesse öigusaktidesse ülevötmise kohta tuleb kasutatud elektritööriistad koguda eraldi kokku ja võtta ringlusse keskkonnasõbralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevahemikud

C = aku mahtuvus

I_c = laadimisvool

t = laadimisaeg

1) sõltuvalt aku jääkmahtuvusest ja temperatuurist võivad tegelikud laadimisajad kalduda esitatud andmetest kõrvale.

Ümbritseva keskkonna soovitatav temperatuur laadimisel: 0 °C kuni 40 °C.

Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.

Seade kaitseklassiga II

\~ Vahelduvvool
