Продукттын түрү	Metabo жана CAS шаймандары үчүн батарея заряддагыч
Шайкеш заряддагычтардын моделдери	ASC ultra, ASC 145, ASC 145 SE, ASC 30-36, ASC 55, ASC 55 SE, SC 60 Plus, SC 30
Кирүү чыңалуусу	100-240 V AC, 50/60 Hz
Чыгуу чыңалуусу	Моделге жараша 12 В дан 36 В чейин
Заряддоо тогу	Моделге жана батареяга жараша 1,5 А дан 8,0 А чейин
Заряддоо убактысы	Кубаттуулукка жана температурага жараша 26 мин ден 400 мин ге чейин
Шайкеш батарея түрлөрү	Li-Ion (12 В - 36 В, 1,3 Ач - 10 Ач), NiCd (12 В, 1,7 Ач)
Көрсөткүчтөр	Көзөмөл көрсөткүчү (заряддоо) жана эскертүү көрсөткүчү
Коргоо	Ашыкча жүктөө, кыска туташуу, ашыкча температурадан
Күтүү режими	Заряддоодон кийин автоматтык зарядды кармоо
Өзүн текшерүү	Күйгүзүүдө (көрсөткүчтөр жана желдеткич)
Желдеткич	Интеграцияланган, активдүү муздатуу
Коргоо классы	II (кош изоляция)
Колдонуу	Ичкана гана
Минималдуу аралык	Аэрация тешиктеринин айланасында 5 см
Заряддоонун айлана-чөйрө температурасы	0 °C ден 40 °C чейин
Салмагы	Болжол менен 1 кг
Өлчөмдөрү (У x Э x Б)	Болжол менен 20 x 15 x 10 см
Киргизилген аксессуарлар	Электр кабели
Бренд	Metabo

Көп берилген суроолор - MKS 18 LTX 58 METABO

Metabo заряддагычы менен батареяны кантип заряддоо керек?

Батареяны жылдырма оюкка (2) толугу менен тыгындап салыңыз. Көзөмөл көрсөткүчү (3) заряддоону көрсөтүү үчүн жымылдайт. Заряддоонун аягында көрсөткүч туруктуу күйүп, заряддагыч күтүү режимине өтөт.

Эскертүү көрсөткүчү (4) жымылдаса, эмне кылуу керек?

Бул бузулган же туура эмес салынган батареяны көрсөтөт. Батареяны дароо алып салып, анын салынышын текшериңиз. Эгерде көйгөй чечилбесе, батареяны кайра колдонбоңуз.

Эскертүү көрсөткүчү (4) дайыма күйүп турса, эмне кылуу керек?

Батарея заряддалбай жатат, анткени анын температурасы өтө жогору же өтө төмөн. Батарея 0 °C ден 50 °C чейин жеткенче күтүңүз, заряддоо автоматтык түрдө башталат.

Кандай батарея түрлөрүн заряддай алам?

Бул заряддагыч Li-Ion (12 В - 36 В, 1,3 Ач - 10 Ач) жана кээ бир NiCd (12 В, 1,7 Ач) батареяларына (моделге жараша) шайкеш келет. Шайкештикти колдонмодон текшериңиз.

Заряддагандан кийин батареяны заряддагычта калтыра аламбы?

Ооба, заряддагыч автоматтык түрдө күтүү режимине өтөт. Батарея колдонууга даяр бойдон калат, ашыкча заряддоо коркунучу жок.

Адаттагы заряддоо узактыгы канча?

Узактыгы батареянын кубаттуулугуна жана абалына жараша өзгөрөт. Мисалы, 18 В 4,0 Ач батарея ылайыктуу заряддагыч менен болжол менен 37 мүнөттө заряддалат. Техникалык мүнөздөмөлөрдүн таблицасын караңыз.

Заряддагычты кантип тазалоо жана күтүү керек?

Тазалоодон мурун ар дайым заряддагычты электрден ажыратыңыз. Сырткы бетин сүртүү үчүн кургак чүпүрөк колдонуңуз. Эч качан суу же тазалоочу каражаттарды колдонбоңуз. Аэрация тешиктеринин бош экенине ынаныңыз.

Заряддагычты сыртта колдоно аламбы?

Жок, заряддагыч ичкана колдонууга арналган. Нымдан коргоңуз жана жамгырга калтырбаңыз.

Түтүн же от чыккан учурда эмне кылуу керек?

Электр кабелин дароо ажыратыңыз. Суу менен өчүрүүгө аракет кылбаңыз. Ылайыктуу өчүргүч колдонуңуз жана куткаруу кызматына кайрылыңыз.

Запас бөлүктөрдү кайдан табуу жана заряддагычты оңдоо керек?

Оңдоо иштери адис тарабынан жүргүзүлүшү керек. Metabo заряддагычы үчүн Metabo өкүлүңүзгө кайрылыңыз же даректер үчүн www.metabo.com сайтын караңыз.

КОЛДОНУУЧУ КОЛДОНМОСУ MKS 18 LTX 58 METABO

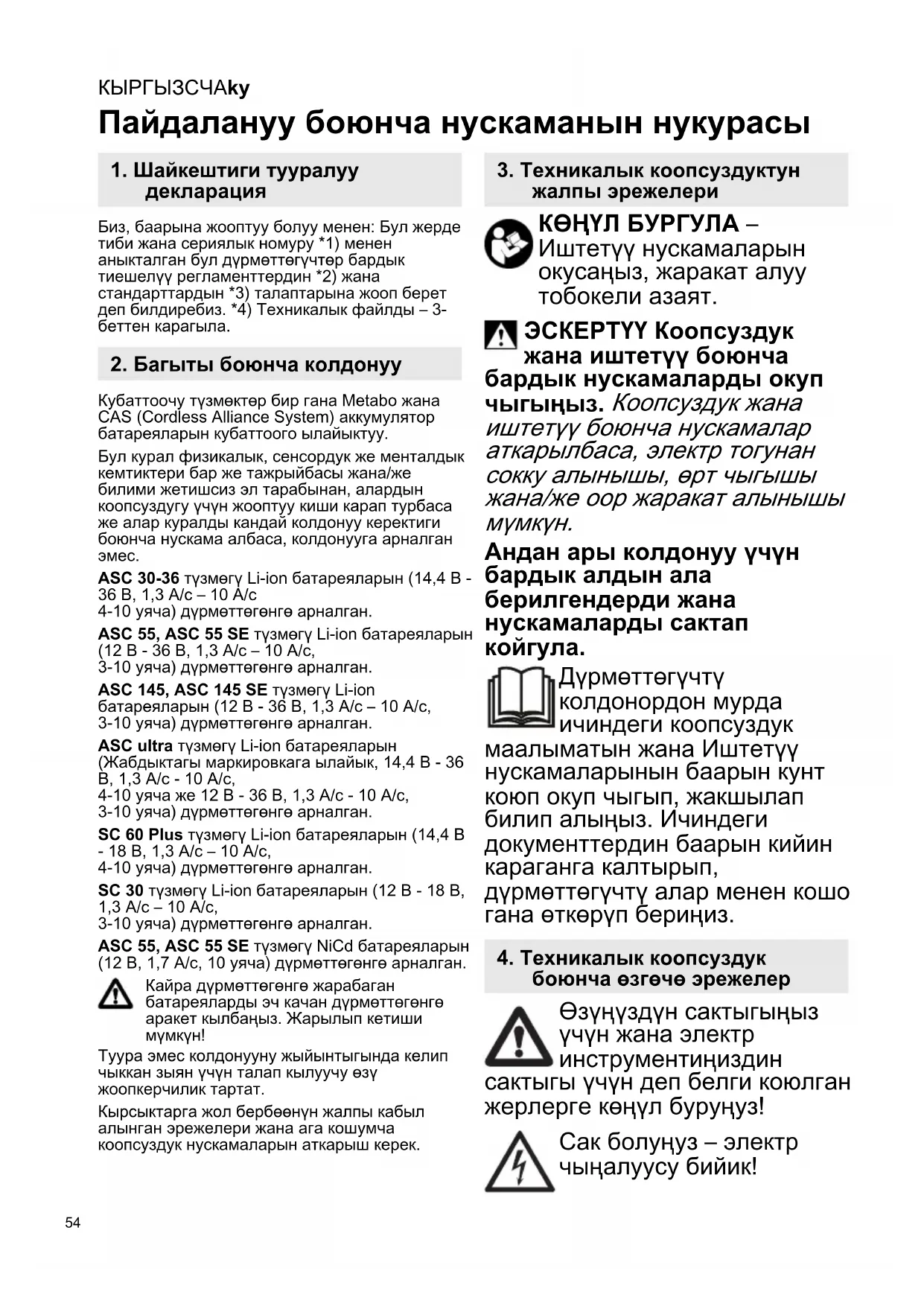

ку Пайдалануу боюнча нускаманын нукурасы 54

Аккумуляторды жылжымалы тірекке (2) толыктай, тірелгенше жылжытыңыз.

Жұмыс индикаторы (3) жыпылыктайды.

8.2 Ескерту индикатор (4) жыпылыктайды

Пайдалануу боюнча нускаманын нукурасы

1. Шайкештиги тууралуу декларация

Биз, баарына жооптуу болуу менен: Бул жерде тиби жана сериялык номуру *1) менен аныкталган бул дүрмөттөгүчтөр бардык тиешелүү регламенттердин *2) жана стандарттардын *3) талаптарына жооп берет деп билдиребиз. *4) Техникалык файлды – 3- беттен карагыла.

2. Багыты боюнча колдонуу

Кубаттоочу түзмөктөр бир гана Metabo жана CAS (Cordless Alliance System) аккумулятор батареяларын кубаттоого ылайыктуу.

Бул курал физикалык, сенсордук же менталдык кемтиктери бар же тажрыйбасы жана/же билими жетишсиз эл тарабынан, алардын коопсуздугу учүн жооптуу киши карап турбаса же алар куралды кандай колдонуу керектиги боюнча нускама албаса, колдонууга арналган эмес.

ASC 30-36 түзмөгү Li-ion батареяларын (14,4 В - 36 В, 1,3 А/с – 10 А/с 4-10 уяча) дүрметтөгөнге арналган.

ASC 55, ASC 55 SE түзмөгү Li-ion батареяларын (12 В - 36 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтөгөнге арналган.

ASC 145, ASC 145 SE түзмөгү Li-ion батареяларын (12 В - 36 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтегөнге арналган.

ASC ultra түзмөгү Li-ion батареяларын (Жабдыктагы маркировкага ылайык, 14,4 В - 36 В, 1,3 А/с - 10 А/с, 4-10 уяча же 12 В - 36 В, 1,3 А/с - 10 А/с, 3-10 уяча) дүрметтегөнге арналган.

SC 60 Plus түзмөгү Li-ion батареяларын (14,4 В - 18 В, 1,3 А/с – 10 А/с, 4-10 уяча) дүрметтегөнге арналган.

SC 30 түзмөгү Li-ion батареяларын (12 В - 18 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтегөнге арналган.

ASC 55, ASC 55 SE түзмөгү NiCd батареяларын (12 В, 1,7 А/с, 10 уяча) дүрметтөгөнге арналган.

Кайра дүрметтөгөнге жарабаган батареяларды эч качан дүрметтөгөнге аракет кылбаныз. Жарылып кетиши мүмкүн!

Туура эмес колдонууну жыйынтыгында келип чыккан зыян үчүн талап кылуучу өзү жоопкерчилик тартат.

Кырсыктарга жол бербөөнүн жалпы кабыл алынган эрежелери жана ага кошумча коопсуздук нускамаларын аткарыш керек.

3. Техникалык коопсуздуктун жалпы эрежелери

КӨНУЛ БУРГУЛА – Иштетүү нускамаларын окусаңыз, жаракат алуу тобокели азаят.

ЭСКЕРТУУ Коопсуздук жана иштетүү боюнча бардык нускамаларды окуп чыгыңыз. Коопсуздук жана иштетүү боюнча нускамалар аткарылбаса, электр тогунан сокку алынышы, өрт чыгышы жана/же оор жаракат алынышы мүмкүн.

Андан ары колдонуу үчүн бардык алдын ала берилгендерди жана нускамаларды сактап койгула.

Дүрмөттөгүчтү колдонордон мурда ичиндеги коопсуздук маалыматын жана Иштетүү нускамаларынын баарын кунт коюп окуп чыгып, жакшылап билип алыңыз. Ичиндеги документтердин баарын кийин караганга калтырып, дүрмөттөгүчтү алар менен кошо гана өткөруүп бериңиз.

4. Техникалык коопсуздук боюнча өзгөчө эрежелер

Өзүңүздүн сактыгыңыз үчүн жана электр инструментиңиздин

сактыгы үчүн деп белги коюлган жерлерге көңүл буруңуз!

Сак болунуз – электр чыналуусу бийик!

Жакшы иштебеген Li-Ion аккумулятору бат күйүп кетүүчү суюктуктун агып кетишине алып келет!

Аккумулятордон суюктук агып кеткенде жана адамдын териси менен контакт болгондо, жабыркаган теринин жерин тезинен суу менен абдан жуу керек. Аккумулятордун суюктугу көзгө кирген учурда, көзду таза суу менен абдан жууп жана тезинен медициналык жардамга кайрылгыла!

Толук дүрмөттөлгөн батареяны кайра дүрмөттөбөңүз!

Имараттын ичинде гана пайдалануу керек.

Дүрмөттөгүчтү ным болуудан сактаңыз.

Эч качан балдарды шайман менен ойнотпонуз.

Балдар бул жабдуу менен ойнобошу үчүн аларды жакшы караш керек.

Балдарды дүрмөттөгүчтөн жана иш аймагынан алыс кармаңыз!

Батарея дүрмөттөгүчүнүздү балдар жетпеген жерде кармаңыз!

Батарея түтөп же жалын чыгып кетсе, батарея дүрмөттөгүчүн дароо айрыдан сууруп алыңыз!

Батарея дүрмөттөгүчүнүн желдетүүчү тешиктерине эч нерсе киргизбеңиз – электр соккусу же кыска чаташуу болушу мүмкүн!

Мандеми бар батареяларды колдонбонуз.

батареясын AIR COOLED деген кубаттоочу жабдыктар менен кубаттабаңыз.

5. Кыскача билдируу

2-бетти кара. Иллюстрациялар бардык жабдыктар учун үлгү катары берилген.

1 Battery pack (not in scope of delivery)
2 Жылуучу орду
3 Иштетүү көрсөткүчү
4 Эскертүү көрсөткүчү

6. Ишке киргизүү

Айрысын саярдан мурда энбелгиде жазылган негизги тармактын бааланган чиңалуусу жана жыштыгы сиздин кубат жеткируүнүздүкунө туура келерин тактаңыз.

Тике агын жараткан мындай шаймандар калдык агын шаймандарына таасир тийгизиши мүмкүн. Чыгаруу агыны макс. 30 мА болгон F тибиндеги же андан да өйдө колдонунуз.

Дүрметтөгүчтү ишке киргизерден мурда аба кирген көзөнөктөру бош экенин тактаңыз. Башка нерселерге аралык 5 смден аз болбосун.

6.1 Θз алдынча текшерүү

Негизги агын жеткируу зымын киргизициз.

Коркунучту көрсөткүч (4) жана Иштетүү көрсөткүчү (3) ортосунда болж. 1 секунд менен жанат, ичине курулган үйлөткүч болж. 5 секунд жанат.

7. Колдонуу

7.1 Батареяны дүрметтөө

Батарея таңгагын толугу менен өз ордуна токтоп калмайынча жылдырып (2) отуруңуз.

Иштетүү көрсөткүчү (3) күйүп-өчөт.

Эскертүү: Li-Ion батареяларынын толгонун текшериш үчүн алгач батарея таңгагын дүрметтөгүчтөн чыгарып, андан соң батареядагы топчуну басыңыз.

7.2 Дүрметтү кармoo

Дүрмөттөлүп бүткөн соң батарея дүрмөттөөч автоматтык түрдө сактоо абалына которуюлат.

Батареяны батарея дүрметтөөчте калтырса, ал дайыма колдонууга даяр болот.

Иштетүү көрсөткүчү (3) дароо жанат.

8. Бузулуу

8.1 Эскертүү көрсөткүчү (4) дароо жанат.

Батарея дүрметтелген эмес. Температура өтө бийик/өтө ылдый. Батареянын температурасы 0 °C менен 50 °C ортосунда болсо, дүрметтөө автоматтык түрдө башталат.

8.2 Эскертүү көрсөткүчү (4) күйүп-жанат.

• Батареянын мандеми бар. Батареяны дароо дурмөттөөчтөн чыгарыңыз.
• Батарея өз ордуна (2) туура жылдырылып коюлган эмес. Бул бөлүмдү караңыз: 7.1.

9. Ремонт

Дүрмөттөөчтү ондоо иштерине ишбилги электриктер гана тартылышы керек.

Бул куралдын негизги тармакка туташтыруучу кабели зыян тартса, элге жана мүлкке коркунуч туудурбаш учүн аны өндүрүүчү, Кардарларды колдоо кызматы же так ошондой ишбилги киши алмаштырышы керек.

Сиздин Metabo дүрметтөөчтөруңүз ондоого муктаж болсо, жергиликтүү Metabo өкүлдөрунө кайрылыңыз. Даректерди www.metabo.com сайтынан табасыздар.

10. Айлана-чөйрөнү коргоо

Экологиялык кайра пайдалану жана иштен чыккан жабдыктарды, таңгактарды жана аксессуарларды кайра иштетүү боюнча улуттук эрежелерди сактагыла.

ЕБ өлкөлөрү үчүн гана: Эч качан электр куралдарын үйдөгү таштанды кутусуна таштабагыла! Колдонулган электрондук жана электр куралдары боюнча 2012/19/ЕС Европа Эрежелери боюнча жана улуттук мыйзамдарга ылайык, колдонулган электр куралдарын өзүнчө чогултуп, айлана-чөйрөге зыян келтирбегендей қылып ыргытыш керек.

11. Техникалык шарттары

3-бетти карагыла.

U = Батареялар учүн чыңалуу арымдары

С = Батареянын сыйымдуулугу

I_c = Дүрметтөөчү агын t_1) = Дүрметтөө убактысы

1) Батареяда калган орунга жана температурага жараша, чынығы думеттөө убактысы көрсетүлгөндөн айырмаланышы мүмкүн.

Кубаттоо учурунда чөйрөсүндө сунушталган температура: 0 °C - 40 °C.

Техникалык прогресске байланыштуу өзгөруүлөрдү алдын ала карагыла.

□ II класстагы коргоо менен камсыздалган жабдык

\~ Озгөрмө агын

EAC

Алуучу үчүн маалымат:

Шайкештик тастыктамасы: № ЕАЭС RU C-DE.ГБ09.В.00131/20, жарактуулук мөөнөтү: 10.02.2020 - 09.02.2025- ж., "Көз карандысыз экспертиза" жоопкерчилиги чектелген коому продукцияны сертификациялоо органы тарабынан берилген; Жайгашкан жери (юридикалык тараптын дареги) жана ишкердик жүргүзүлүүчү дарек: 115280, Россия, Москва шаары, Ленинская Слобода көчөсү, 19-үй, 2-кабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмөлөрү; Телефону: [phone]; Электрондук почтасынын дареги: [e-mail]; 09.09.2014-ж. № РОСС RU.0001.11ГБ09 аккредитациялоо аттестаты. Шайкештик декларациясы: № ЕАЭС N RU Д- ДЕ.ГБ09.В.00348/20, жарактуулук мөөнөтү: 04.03.2020 - 26.02.2025-ж., "Көз карандысыз экспертиза" жоопкерчилиги чектелген коому продукцияны сертификациялоо органы тарабынан катталган; Жайгашкан жери (юридикалык тараптын дареги) жана ишкердик жүргүзүлүүчү дарек: 115280, Россия, Москва шаары, Ленинская Слобода көчөсү, 19-үй, 2- кабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмөлөрү; Телефону: [phone]; Электрондук почтасынын дареги: [e-mail]; 09.09.2014- ж. № РОСС RU.0001.11ГБ09 аккредитациялоо аттестаты.

Даярдаган өлкө: Кытай, Вьетнам Өндүруүүү: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Россиядагы импорттоочу:

Өндүруүлгөн күнү кубаттоочу түзмөктө көрсөтүлгөн.

Буюмдун колдонуу мөөнөтү 7 жыл.

Өндүрулгөндөн кийин 5 жыл сакталса, алдын ала текшербестен ишке киргизүү сунушталбайт (даярдалган күнүн этикеткадан караңыз).
