HASZNÁLATI ÚTMUTATÓ DF1024WFVV Profilo

4.1.2 Montáz tésnéní dvirek

Javitasi utmutató - Fagyasztószekrény

1 A Dokumentummal kapcsolatos informaciok 252

1.1 Fontos tudnivalok 252

1.1.1 Cel 252

1.2 Szimbólummagyarázat 252

1.2.1 Veszélyességi szintek 252
1.2.2 Veszelyt jelz szimbolumok 252
1.2.3 A figyelmeztetesek felepitese 253
1.2.4 Aitalanos szimbolumok 253

Biztonsag 254

2.1 AltalanosBiztonsagiutasItasok 254

2.1.1 Osszes haztartasi keszulek 254

Szerszamok es segedanyagok 255

Javitás. 256

4.2 A fogantyucsereje 259

4.2.1 A fogantyu eltavolitasa 259
4.2.2 A fogantyu felszerelése 259

4.3 Az easy opening handle fogantyu csereje 260

4.3.1 Az easy opening handle fogantyu eltavolitasa 260
4.3.2 Az easy opening handle fogantyu felszerelése 260

4.4 A felso ajtózsanér cseréje 261

4.4.1 Az ajtózsanér eltávolitása 261
4.4.2 Az ajtózsanér felszerelése 263

4.5 A felso ajtószanér cseréje (kijelzös ajtó) 264

4.5.1 Az ajtózsanér eltávolitasa 265
4.5.2 Az ajtózsanér felszerelèse 266

4.6 Az also ajtózsanér cseréje 267

4.6.1 Az also ajtózananér cseréje 267
4.6.2 Az also ajtozsaner felhelyezese 268

4.7 A polc csereje 269

4.7.1 A polc eltayolitasa 269
4.7.2 A polc beszerelése 269

4.8 Fagyasztódoboz cseréje 270

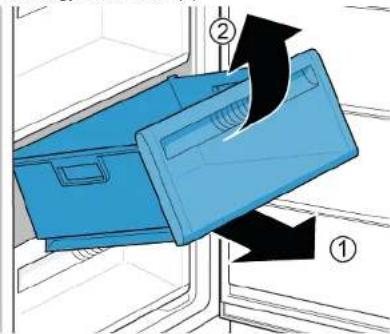

4.8.1 Fagyasztódoboz eltávolítása 270
4.8.2 A fagyasztódoboz behelyezése 270

4.9 A jegkeszitc csereje 271

4.9.1 A jegkesztö eltavolitasa 271
4.9.2 A jegkesztö beszerelèse 271

4.10 Felso LED-vilagitas csereje 272

4.10.1 LED-vilagitas eltavolitasa 272
4.10.2 A felso LED-vilagitas beszerelése 273

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszelyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszely súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-szély
	Nem ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jelzo szimbolumok

1.2.3 A figyelmeztetesek felépitese

A jelen dokumentumban lévo figyelmeztetešek szabványositott megjelenésük és felépiétésük.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások.

Az alabbi péda egy olyan figyelmeztétst mutat be, amely az aram alatt levó alkaterśek okozla aramutésre figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkedst.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyű vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Biztonság

2.1 AltalanosBiztonsagiutasfasok

2.1.1 Osszes háztartásikészülék

Áramútes veszélye áram alatt levő alkatrészek miatt!

Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkzezdene elott legalabbb 60 masodpercevalaissa le a keszulkeket az elektromahlazotrol.
A javitas utan végetessen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.

Éles peremek miatt fennaló sérulésveszély!

Viseljen védokesztyut.

Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt

Viseljen vedocipot.
Biztositsa leeses ellen a nehez alkatrzeseket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.

Sérulhet a keszülék biztonsága / mukódése!

Elektrosztatikailag érzekeny alkatrészek (ESD-k) károsodásanak veszelye!

Kizárolag eredeti potalkrészeket használjon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Védörongy [00342013]	60 cm x 50 cm	###
PH2 csillagcsavar- húzó
TX20 Torx bilhegy [00340865]	6,3 mm (1/4")
Laposfejü csavar- húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

Követelmény:
Az ajto nyitva van

4.1.1 A gumitōimits eltávolítasa

1. Vegye ki a gumitōmitést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitōmitést a barázdából.

Eltavolitotta a gumitomitest.

4.1.2 A gumitomités beszerelése

	Az uy gomitōimits vastagsága enyhén elterhet a régi gomitōimits vas-tagāgátol. Ez nem befolyasolja az ajócsukás MODját ès hossú tátu mücködéset.
	Ha a készülékében beallithato zsanérok vagy zsanérrögzitèsek vannak, utolag optimalizálhatja a becsukás MODját.
	A gomitōimitsben lévő après, oldalsó lyukak FUNCIONálisak (a szellözs-hez szükségesek). Ezek nem gyartási hibák.

Javitás

1. Ellenorizze a barazdāt serulések szempontjábol.

1. Ha a gomitimits barazdaja serrt: -Vegye fei akapcsolatot az ugyfelszolgalattal.
2. A gumitōmtés enyehe deformálóda sa normalí, és nem befolyasoljá a működesét. Javasolt a gumitōmtés kiegyenesítse a készülékbé tör-ténô behelyezes elött.

Hajszaritóval vagy forro vizzel melegitse fel a guminömtést, és kézzel formázza üjra.

Beszerelle a gumitomitest.

4.2 A fogantyu csereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfeju csavarhuzo Hegy 10 mm x 1,6 mm x 200 mm

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
Az ajto nyitva van

4.2.1 A fogantyu eltavolitasa

1. Távolítsa el a két csavarfedelet (1).

2. Csavarja ki a két csavart (2).

3. Távolitsa el a fogantyút (3).

Eltavolitotta a fogantyut.

4.2.2 A fogantu felszerelése

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.3 Az easy opening handle fogantyu cseréje

Kulonleges eszkozok

PH2 csillagcsavarhuzo
Követelmeny:
A keszuleket levalasztotta az aramellatasrol.
Az ajto nyitva van

4.3.1 Az easy opening handle fogantyu eltavolitasa

1. Távolitsa el az easy opening handle fogantyu fedelét (1).
2. Csavarja ki a két csavart (2).

Eltavolitotta az easy opening handle fogantyut.

4.3.2 Az easy opening handle fogantyu felszerelèse

Az elhelyezest forditott sorrendben végEZe.

Javitás

4.4 A felsej ahtozsan er csereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülek ajtajanak eltavolitásat kizárolag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelö eszkozoket és berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulsek

Viseljen védokeszlyut.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csontorés / zúzódási serulések

Biztositsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés.

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülek többi részeinek vagy az ügyfél lakásnak (pl. padió) károso

dasa.

Biztositsa az alkatreszt leeses ell.

Kovetelmeny:

A keszüléket levalasztotta az aramellatásrol.
Eltavolitotta a kesziltek belszerelveneyeit.

4.4.1 Az ajtózanan er eltavolitasa

Javitás

1. Forditsa a keszuleket a hatara.

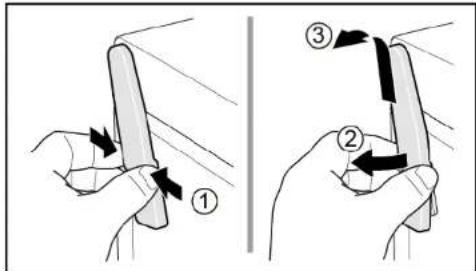

2.1.Nyomja meg mindkét oldalon a felso zsanér burkolatat (1).

1. Huza a el felso zsan er burkolat
2. Távolítsa el a felso zsanér burkolatát (3).

Javitás

3.1.Csavarja ki a két csvart (1).

1. Távolitsa el a felso zsanert (2).

Eltávolitotta a ajtó felsö szanérját.
4.4.2 Az ajtózsanér felszerelése
Az elhelyezest forditott sorrendben végEZze.

Javitás

4.5 A felso ajtószanér cseréje (kijelzós ajtó)

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülék ajtajänak eltavollatas kizarolag szakemberrel végeztesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendzeseket hasznaljon.

VIGYAZAT

Éles sprelek!

Vagasi serulsek

Viseljen védokesztuty.

FIGYELMEZTETES

Megdontt keszulékek elcsuszasa!

Csonttorez / zuzodasi serulesek

Biztositsa keszulekeket elcsuszas elln.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti sereLés.
Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk tobbi részeinek vagy az ügyfél lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses elln.

VESZÉLY

Áramütes veszélye áram alatt levő alkatrészek miatt!

etveszély a nem megfelelo javitás okozta áramutés miatt

Az elektramos alkatrsezek javatisat kizarolag képsett elektrum-szeresz végêhetzi.
A javatis utan végéztesen a VDE 0701-nek vagy az orszagspecfikus szabalyozaskon megfelelo vizgálaton.

VESZÉLY

Áramütes veszélye áram alatt levő alkatrészek miatt!

Haláos áramütes

A javitas megkezdese elott legalabbb 60 masodperccel valassza le

a keszülékeket az elektromos halózatról.

Kovetelmeny:

A keszüléket levalasztotta az aramellatasról.
Eltavolitotta a keszulek belso szerelvenyeit.

Javitás

4.5.1 Az ajtózsanér eltávolitasa

1. Forditsa a keszuleket a hatara.

2.1. Nyomja meg mindkét oldalon a felso zsanér burkolatát (1).

1. Húzza el a felsö zsanér burkolatát (2).
2. Távolitsa el a felso zsanér burkolatát (3).

3.1. Távolítsa el a kábeldoboz fedelet (1).

1. Távolítsa el a kabelburkolatot (2).
2. Valassza le az elektromos csatlakozast (3).
3. Csavarja ki a két csavart (4)
4. Távolítsa el a felso zsanér (5).

Eltavollotta az ajto fello zsanerjat.

4.5.2 Az ajtózsanér felszerelése

Az elhelyezest forditott sorrendben végezze.

Javitás

4.6 Az also ajtózansér cseréje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülk ajtajnak eltávolításat kizárólag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizárolag megfelelo eszközoket és berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulesek

Viseljen védoksztyut.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorés /zuzodási serulések

Biztositsa a keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés.

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket levalasztotta az aramellatásrol.
Eltavolitotta a keszulékbelszerelevenyeit.
A keszuleket a hatara forditotta.

Eltavolitotta a felso zsanert.264

4.6.1 Az also ajtózanscrseje

1. Vegye le az ajtót.

2.1.Csavarja ki a csavart (1).

1. Forditsa ki az also zsanert (2).
2. Távolítsa el az also zsanér (3).

Eltayolitotta az also zsanert.

Javitás

4.6.2 Az also ajtózansér felhelyezese
Az elhelyezest forditott sorrendben végEZze.

Javitás

4.7 A polc séréje

Követelmény:
Az ajto nyitva van

4.7.1 A polc eltavolitasa

Huzza ki apolcot.

Elévalitotta a polcot.

4.7.2 A polc beszerelése

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.8 Fagyasztódoboz cseréje

Kovetelmeny:

Az ajtó nyitva van

4.8.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolitsa el a facyasztódobozt (2).

Eltavolitotta fagyasztodobozt.

4.8.2 A fagyasztódoboz behelysezé

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.9 A jegkesztó csereje

Kovetelmeny:

Az ajto nyitva van

4.9.1 A jégkésztó eltávolítasa

1. Húzza ki a fagyasztódobozt a jégkésztövel (1).
2. Oldja ki a horgokat (2).
3. Távolítsa el a jégkesztól (3).

Eltavolitatta jegkeszitot.

4.9.2 A jégkésztó beszerelése

Az elhelyezest fordltott sorrendben végaze.

Javitás

4.10 Felsö LED-vilagítas cseréje

Kulonleges eszkozok

Laposfeji csavarhuzo Hegy 2,4 mm x 0,4 mm x 60 mm, a keszletben [00341820]

A keszüleke karbantartasmentes LED-vilagittassl rendelkezik. A vilagitast kizarolag az ügyfelszolgalat vagy szakképsett technikusok ja-vilthatjak meg!

VESZELY

Aramutés veszelye aram alatt lev o alkatreszek miatt!

Eletveszely a nem megfeleloj javitas okozta aramutes miatt
Az elektromos alkatreszek javitasat kizarolag képzzett elektrumuszeresz véghezheti.
A javatis utan végétezzes a VDE 0701-nek vagy az orszagspecificus szabalyozasokn megfelelo vizsgalatot.

VESZÉLY

Aramutés veszélye aram alatt levó alkatrészek miatt! Haláos aramutés
A javtis megkezende elott legalabb 60 masodperccel valassa le a keszulékeket az elektromos halózatlro

VIGYAZAT

Éles szélek!
Vagasi serelesek Visejen vedokesztyut

Követelény:

A keszüléket levalasztotta az aramellatársól.
Az ajtó nyitva van
Eltavolitotta a keszulek felso szerelveneyeit.

4.10.1 LED-vilagitas ehtavolitasa

1. Vigye a LED-vilagitast a bal oldalra.

Levalasztotta a LED-vilagitas elektromos csatlakozasal.

1. Oldja ki a LED-vilagitashoz kapcsoló horgokat.

Javitás

3.Emelje e a keszulktol a LED-vilagitast.

Eltavolitotta a LED-vilagitast.

4.10.2 A felso LED-vilagitás beszerelése
Az elhelyezest forditott sorrendben végezze.

4.4.2 Montáz zavesu dvierok

4.5.2 Montáz zavesu dvierok
