KULLANIM KILAVUZU DF1024WFVV Profilo

Onarim ipuçları - Dondurucu

1 Bu dokuman hakkinda 523

1.1 Onemli bilgi 523

1.1.1 Amaci 523

1.2 Sembollerinin aciklamasi 523

1.2.1 Tehlike kademeleri 523
1.2.2 Tehlike sembolleri 523
1.2.3 Ikaz bilgilerinin yapisi 524
1.2.4 Genel semboller 524

Güvenlik 525

2.1 Genel Güvenlik bilgileri 525

2.1.1 Tum ev gereçleri 525

Ekipman ve yardim 526

Onarim 527

4.1 Kapi contasinin degistirilmesi 527

4.1.1 Kapi contasinin cikartilmasi 527
4.1.2 Kapi contasinin takilmasi 527

4.2 Kapi tutamaginin degistirilmesi 530

4.2.1 Kapi tutamaginin cikartilmasi 530
4.2.2 Kapi tutamaigin takilmasi 530

4.3 Easy opening handle tutamagin degistirimesi 531

4.3.1 Easy opening handle tutamağın seksülmesi 531
4.3.2 Easy opening handle tutamaigin takilmasi 531

4.4 Kapinun ust mentesesinin degistirilmesi 532

4.4.1 Kapi mentesinin sokiulmesi 532
4.4.2 Kapi mentegesinin takilmasi 534

4.5 Kapinin ust menteşesinin degistirilmesi (gostergeli kapi) 535

4.5.1 Kapi menteşesinin sokulmesi 536
4.5.2 Kapi menteşesinin takilmasi 537

4.6 Kapin alt mentesesinin degistirimesi 538

4.6.1 Kapinin alt menteşesinin degistirilmesi 538
4.6.2 Kapinin alt menteşesinin takilmasi 538

4.7 Raf yuzeyinin degistirilmesi 539

4.7.1 Raf yuzeyinin cikartilmasi 539
4.7.2 Raf yüseyinin takilmasi 539

4.8 Dondurulacak gida kabinin degistirilmesi 540

4.8.1 Dondurulacak gida kabinin cikartilmasi 540
4.8.2 Dondurulacak gida kabinin takilmasi 540

4.9 Buzmatigin degistirilmesi 541

4.9.1 Buzmatigin cikartilmasi 541
4.9.2 Buzmatiqin takilmasi 541

4.10 LED Üst aydinlatmanin degistirilmesi 542

4.10.1 LED Lambanin sokulmesi 542
4.10.2 Ust LED isigin takilmasi 543

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerektigi gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	Ikaz bilgisin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	Ikaz bilgisin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	Ikaz bilgisin dikkate alinmaması haffif yaralanmaları sebep olabilir.
DIKKAT!	Ikaz bilgisin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Gülçül electromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyaranda bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön seksulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya)düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 sanije once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir gvenilik testi gerekteletilimdir.

Keskin kenarlar nedeniyle yaralanma tehlikes!

• Koruyucu eldiven kullanilmalidir

Aigre v haraketeli parcalarin onarim, bakim, hata arama v servis islemlerinde yaratabatelegci ezilime riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmalidir.
Elektrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Yildiz Tornavida PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida Biçak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kit icinde

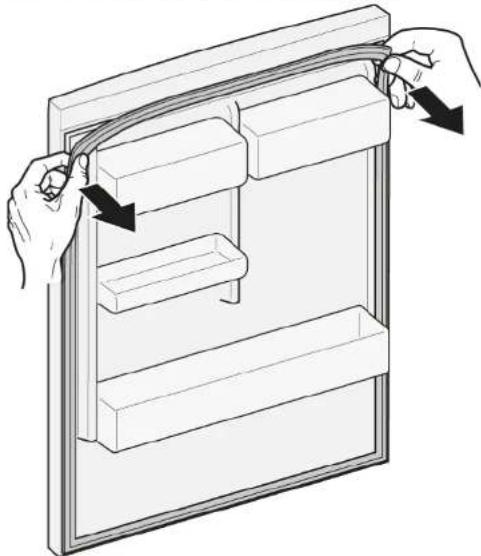

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasini oluktan disari kekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kaliniği, eskii kapi kontasin kaliniğindan biraz farkli olalilir. Bu, kapinin kapanma özelligi ne uzun sureli iglevini etkilemez.
i	Cihazinizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapinin kapanma özelligi daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarim

1. Conta icin olugu hasar bakimindan kontrol edin.

1. Conta icin oluk hasarili ise,
2. Müstperi hizmetleriyle irtibata gecin.
3. Kapiutasinda hafif deformasyon normalir ve containin islevini

Kapiutasinda haif deformationon normalirve containin iglevini

ekilemez. Kapi contasini cinaza yerestmeden once containi duzletilirilmes onerilir.

Kapi contasini bir sac kurutma makinesi veya sicak suyla isitin ve manuel olarak

sekillendirin.

1. Contanin koseelerini utten ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Duz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Ön kopul:

Cihazin fişçekilir.
Kaplaçık.

4.2.1 Kapi tutamaginin cikartilmasi

1. lki vidali kapagi sikartin (1).
2. Vidalar sokun (2).
3. Kapi tutamagini cikartin (3).

Kapi tutamagi cikartilmisir.

4.2.2 Kapi tutamagin takilmasi

Ters sira ile monte edin.

Onarim

4.3 Easy opening handle tutamagin degistirilmesi

Özel yardımcyar ekipman:

Yildiz Tornavida PH2
Onkopul:
Cihazin fisi gekilir.
Kapi açık.

4.3.1 Easy opening handle tutamagin dokulmesi

1. Easy opening handle tutamaginin kapagini cikarin (1).
2. Vidalari sokun (2).

Easy opening handle tutamaigi sokuldu.

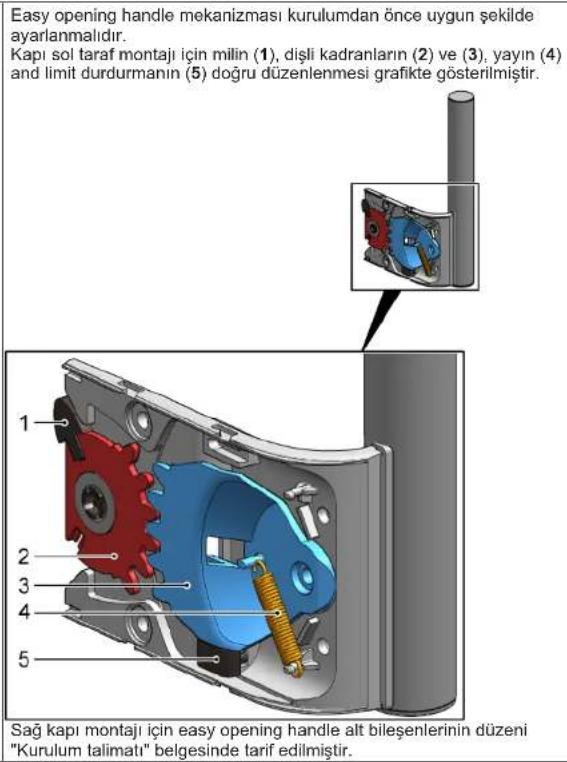

4.3.2 Easy opening handle tutamaginin takilmasi

Tersiraile montedein.

Onarim

4.4 Kapinin ust menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi cekilir.
Cihazin ic donanimlar cikartilmistr.

4.4.1 Kapi menteşsein sokulmesi

Onarim

1. Cihazi arka tarafina yatirn.

2.1. Ust menteş Kapagimi iki tarafa da bastirin (1).

1. Ust menteş Kapaginci cikartin (2).
2. Üstmentede kapagimi dokun (3)

Onarim

3.1. Vidalari sokun (1).

1. Ust menteşeyi Çikartin (2).

Kapinim ust menteşesiçikartilmistir.
4.4.2 Kapi mentalesinin takilmasi
Tersiraile montedin.

Onarim

4.5 Kapinin ust mentesesinin degistirilmesi (gostergeli kapi)

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egiliml uzmanlar tarafindan gereglekstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

A DIKKAT

Keskin koser!

Kesik yaralanmalari

Koruyuceldivenkullanilmalidir.

UYARI

Egilmi cihazlarin kaymasi!

Kemik kirlmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin

DAIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

sen parcalar nedeniyle yaralanma.
BileşenleriDFSmeyekarı emniyete aln.

DIKKATI

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

BileşenleriDFSmeye karsi emniyete alin.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik carpmasi tehlikesill
Onarimin dizgün yapilmaması nedeniyle elektrik carpması sonucu
hayati tehike

Elektrik parallearin onarimi kalifiye bir elektrik uzmani tarafindan gerekteklirilmeliudir.
Onarim sonrasida VDE 0701 veva likeye ozel duzenlemeler uyarinca bir guvenlik testi gereglekseitrilmedir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik carpmasi tehlikes!!

Elektrik carpmasi sebebyle olum

Onarima baglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye sureyle sokun.

Ön kopul:

Cihazin fisi gekilir.
Cihazin ic donanimlar qikartilmustir.

Onarim

4.5.1 Kapi menteşisin sökülmesi

1. Cihazi arka tarafina yatirin.

Onarim

2.1 Üst menteşepağıni iki tarfıda bastirin (1).
2. Ust menteş kapaçıni Çikartin (2).
3. Üstmentede kapagini dokun (3).

3.1. Kablo kutusu kapagini qikartin (1). 2. Kablo korumasini qikartin (2).
3. Elektrik kablo/soket baglantisini sokunuz (3).
4. Vidalari sokun (4)
5. Ust menteşeyi cikartin (5).

Kapinin ust mentesesi cikartilmisir.

4.5.2 Kapi mentessein takilmasi

Ters sira ile monte edin.

Onarim

4.6 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egilimi uzmanlar tarafindan gereglekstirilmidelir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun alelter ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmaları

Koruyuceldivenkullanilmalidir.

Egilmi cihazlarin kaymasi!

Kemik kirlmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karşi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

sen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete aln.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

BileşenleriDFSmeye karsi emniyete alin.

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlari cikarilmistr.
Cihaz arka tarafina yatirimistir.
Ust mentese cikarilr.535

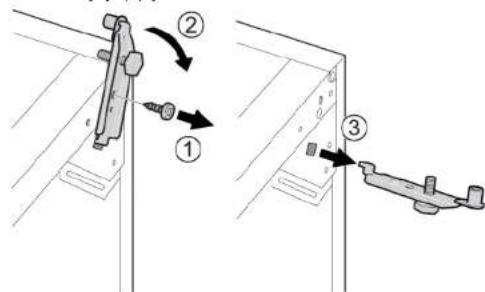

4.6.1 Kapin in alt menteşsin degişirilmesi

1. Kapiyi dokun.

2.1.Vidayi sokun (1).

1. Alt menteseyi (2) cevirin.
2. Alt menteseyi (3) cikarin.

Alt menteşçikartilmistr.

4.6.2 Kapinin alt mentessein takilmasi

Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin degişirilmesi

Onkopul:
Kaplacik.

4.7.1 Raf yüzeyinçikartilmasi

Raf yizeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.7.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

4.8 Dondurulacak gida kabinin degistirilmesi

Onkopul:
Kaplaçık.

4.8.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1).
2. Dondurulacak gida kabini cikartin (2).

Dondurulacag gida kabi cikartilmisir.

4.8.2 Dondurulacak gida kabinin takilmasi

Tersiraile montedein.

Onarim

4.9 Buzmatigin degistirilmesi

Onkopul:
Kaplaçık.

4.9.1 Buzmatigin cikartilmasi

1. Dondurulacak gida kabinin raf yuzeyin ibuzmatik ile birlikte digar cekin (1).
2. Kancarili acin (2). 3. Buzmatigi gikartin (3).

Buzmatik cikartilmisir.

4.9.2 Buzmatigin takilmasi

Ters sira ile monte edin.

Onarim

4.10 LED Üst aydinlatmanin degistirilmesi

Özel yardımcyar ekipman:

Düz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numarali kit icinde

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri yeta yetkili tekniyesenl tarafindan degistirilebllr!

TEHLIKE

Gerilim lileten parcalar nedeniyie elektrik carpmasi tehlikesil! Onarimin dizgün yapilmaması nedeniyile elektrik carpmasi sonuc hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan gereçleştilirilmidelir.
Onarim sonrasinda VDE 0701 veya ülkeye özel dizenlemeler uyanica bir güvenlik testigereleklirmedil.

TEHLIKE

Gerillim litem parcalar nedeniyelelektrik carpmasi tehlikesil! Elektrik carpmasi sebeblye olm

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye suturey okun.

DIKKAT

Keskin kogeler! Kesik yaralanmaları

Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fisi kekilir.
Kapi aik.
Usticdonanimlargikartilmistr.

4.10.1 LED Lambanin dokulmesi

1. LED Lambayi sol tarafa kaydirin.

LEDisgininElektrikbaglantisiayrildi

1. LED isigini timaklarindan kurtarin.

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LEDisigsokuldu.
4.10.2 Üst LED İsinin takilması
Ters sira ile monte edin.
