Produkttype	Fryseboks
Merke	Profilo
Modell	DF1024WFVV
Mål (H x B x D)	Omtrent 85 x 60 x 70 cm
Vekt	Omtrent 35 kg
Netto volum	Omtrent 250 L
Klimaklasse	SN-ST (temperert til subtropisk)
Støynivå	~42 dB(A)
Strømtilkobling	220-240 V, 50/60 Hz
Energiforbruk	~280 kWh/år
Hovedfunksjoner	Rask frysing, elektronisk temperaturkontroll, alarm for åpen dør
Innvendig belysning	LED (utskiftbar)
Avriming	Manuell
Vedlikehold og rengjøring	Rengjør med en myk klut og såpevann. Avrim regelmessig.
Sikkerhet	Barnesikring, automatisk stopp ved for høy temperatur
Reservedeler og reparerbarhet	Dørpakning, håndtak, hengsler, hylle, matboks, ismaskin, LED-belysning kan skiftes av brukeren
Reparabilitetsindeks	8.5/10

Ofte stilte spørsmål - DF1024WFVV Profilo

Hvordan bytte dørpakningen på fryseboksen Profilo DF1024WFVV?

Fjern den gamle pakningen ved å trekke den ut av sporet i hjørnene. For å montere den nye, varm den lett (hårføner eller varmt vann) for å forme den, og sett den deretter inn i sporet, start i hjørnene. Pass på at sporet ikke er skadet.

Hvordan avrime fryseren?

Koble apparatet fra strømmen og fjern all mat. La døren stå åpen slik at isen smelter. Bruk en svamp til å samle opp vannet. Bruk aldri skarpe gjenstander til å fjerne is.

Hva gjør jeg hvis LED-belysningen ikke fungerer?

Koble apparatet fra strømmen, fjern LED-belysningen ved å skyve den til venstre, koble fra strømpluggen og løsne krokene. Bytt ut med en ny kompatibel LED. Montering gjøres i motsatt rekkefølge.

Hvordan bytte dørhåndtak?

Koble apparatet fra strømmen og åpne døren. Fjern skruedekslene, skru ut de to skruene og ta av det gamle håndtaket. Monter det nye i motsatt rekkefølge.

Kan jeg snu dørens åpningsretning?

Ja, det er mulig. Bruksanvisningen beskriver bytte av øvre og nedre hengsel. OBS: apparatet er tungt, to personer er nødvendig. Koble fra strømmen før noe arbeid.

Hvordan fjerne frysekurven?

Åpne døren, trekk kurven helt ut og løft den opp for å ta den ut. For å sette den tilbake, skyv den på skinnene til den stopper.

Hva betyr alarmlampen?

Den hørbare eller visuelle alarmen indikerer unormal temperatur (dør stående åpen, strømbrudd). Se bruksanvisningen for å identifisere nøyaktig kode.

Hvordan stille inn temperaturen?

Bruk kontrollpanelet (vanligvis foran). Anbefalt temperatur er -18 °C. Funksjonen 'rask frysing' senker temperaturen raskere.

Hvor finner jeg originale reservedeler?

Kontakt Profilo kundeservice eller en autorisert forhandler. Bruk kun originale reservedeler for å sikre sikkerhet og korrekt funksjon.

Apparatet er veldig støyende, hva gjør jeg?

Kontroller at det står jevnt og ikke berører en vegg. Lyder fra kompressor og gassirkulasjon er normale. Hvis støyen er overdreven, kontakt kundeservice.

BRUKSANVISNING DF1024WFVV Profilo

Foranstaltninger og forbud for at forbindre faren.

De falgende ekempler viser en advarel, der advarer mod elektrisk sted pga. spendsfrende dele. Foranstaltningen til at undgaffen er naevnt.

FARE

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejalfhjelpning og service pa grund af tunge og bevgelige komponenter

Brug sikkerhedssko.
Sorg for at sikre tunge komponenter mod at falde ned.
Stik kripsdele ind i bevagelige komponenter.

Fare for apparatets sikkerhed/funktion!

1. Frigør dorpakningen fra rillen i hore og venstre hjome.

1. Fjern det overste haengsel (2).

Ryg- og muskelskader

Frostvarebeholdereerfjernet.

4.8.2 Montering af frostvarebeholder

Eykaataotne tynavnte nepa.

EMIOKEUN

4.4 Avtikataoan eTavw meVTEOE troptas

Eioka Bonntika eo:

Mun Torx TX20 6,3 mm (1/4") [00340865]

A NPOEIAOIOIH

Bapie,oykwdeis oukeuec

Tpaunpatiogoi eonkaipuwv

Hdiakiaqa apaipeoNt TnTropaTnOuKEunPepTeI va
EKTAEITAI MVO aTTO ETTAIOEUEVOUc EIKOUs
Hetakivnon tsoukeun TpTeTie va EKTEAEiAtto duo atoua.
XpnoiopoieIe movo katalnnaaepyaleia kai eonlaioa.

A NPOZOXH

Aixunpeaeké!

Tpaunatipoi afo kton

Opate Ippoataeutikayavtia.

PPOEIAOIOIHSH

Oia0nKekaipevovuokewv!

Katayupaata ootaw/tpaupatiaooi ouvBaiiug

AopaaIATE Tc oukeuec aTIO aIaon.

NPOEOXH

Kivduvoi ano mwn npw v faia c hao apw biov!

auatipos eaiia twns npuataw
Aoaiote ta eapntmuata ano Twnon.

PPOZOXHI

Kivuvwv ano Twnn eapntmuw vgaia xalapw biWvI

Znuae aaaa aepn ts ouokueu n otyn oikia tou Taeatn, x. datteo

AopaaioTe ta eapntmuataaTO TTOWn.

PountoEaŋ:

H ouokevn eivai aonouvdeepevn atnoTny npoxn Tpofoooiaac.
Apaipouvta ta eowtepiKa eapntmuata ouokeun.

Reparasjonstips - Fryser

1.1Viktig informasjon 342

1.1.1 Formal 342
1.2Forklaring av symboler 342
1.2.1 Farenivae 342
1.2.2 Faresymboler 342
1.2.3 Advarslenes struktur 343
1.2.4 Generelle symboler 343

Sikkerhet 344

2.1 Generelle sikkerhetsinstruktjoner 344

2.1.1 Allehusholdningsapparater 344

Verktoy og hjelpemidler 345

Reparasjon 346

4.1 Utskifting av dorpakning 346

4.3 Utskiftning av easy opening handle 350

4.3.1 Demontering av easy opening handle 350
4.3.2 Montering av easy opening handle 350

4.4 Utskifting av ovre dorhengsel 351

4.4.1 Demontering av dorghengsel 351
4.4.2 Montering av dorhengsel.. 353

4.5 Utskifting av Øvre dorhengsel (dor med display) 354

4.5.1 Demontering av dorhengsel 355
4.5.2 Montering av dorhengsel 356

4.6 Utskifthng av nedre dorhengsel 357

4.6.1 Utskiftning av nedre dorhengsel 357

4.6.2 Montering av nedre dorhengsel 357

4.7 Utskifting av hylle 358

4.7.1 Demontering av hylle 358
4.7.2 Montering av hylle 358

4.8 Utskifting ay beholder for frysevarer 359

4.8.1 Demontering av beholder for frysevarer 359
4.8.2 Montering av beholder for frysevarer 359

4.9 Utskiftning av ismaskin 360

4.9.1 Demontering av ismaskin 360
4.9.2 Montering av ismaskin 360

4.10 Utskifting av overste LED-lampe 361

4.10.1 Demontering av LED-lampe 361
4.10.2 Montering av overste LED-lampe 362

Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formal

Disse tipsene om reparasjon skal hjelpe kunden til selv a kinne reparere apparater i samsvar med gjeldende regulering av 己 -ko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte resedeler skiftes, inklusive advarsler og risikoer.

Kontakt var kundeservice dersom du har sporsmal. Vi patar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Fareniväer

Advarslene som viser farenivá, bestár av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Farenivae

1.2.2 Faresymboler

Faresymboler er SYMBOLS fremstlinger som gir en indikasjon av hvilken type fare det dreier seg om.

Folgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for ø skjærere seg
	Klemfare

Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advorslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en adversel mot elektrisk stat pa grunn av stromforende dele. Tiltaket for a unnga faren er angitt.

!	FARE Fare for elektrisk støt på grunn av stromførende deler! Død på grunn avdropsende elektrisk støt. Koble apparatene fra stromforsyningen i minst 60 sekunder forreparasjonene startes.

1.2.4 Generelle symboler

Folgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesielt tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsettin-ger
	Identifizierung av en betingelse (hvis ...,)så ...)
	Identifizierung av et resultat
[Start]Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruktjoner

2.1.1 Alle hushholdningsapparater

Fare for elektrisk støp på grunn av stromforende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan fere til elektrisk stot!
  Koble apparatuset fra strømnettet i minst 60 sekunder for arbeidet startes.
• Etter reparasjonen ma du sorge for at det utfores en sikkerhetstest iht. VDE 0701, dessi gildende forskritter i det respecive land.

Fare for personskade pa grunn av skarpe kanter!

Bruk vernehansker.

Fare for à knuge legemeldere under reparasjoner, vedlikehold, feilsoking og service par grunn av tunge og bevegelige componenter

Bruk vernesko.
Sikre tunge componenter for a hindre at de faller ned.
- Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

Bruk kun originale resveredeler.
Fare for skade pa deleer som er folsomme overfor elektrostatisk utlading (ESD)!
- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktoy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttesesklut [00342013]	60 cm x 50 cm	Inkjeteknein Vermögen-Öffentliche Wertminderungen für Hochgebau
Phillips-skrutrekker PH2
Torx-bits TX20 [00340865]	6.3 mm (1/4")
Flat skrutrekker Blad	2.4 mm x 0.4 mm x 60 mm, i sett [00341820]	1

2021-03-11 9001631451 Copyright BSH Hausgeräte GmbH Side 345 av 543

Reparasjon

4.1 Utskiftning av dorpakning

Forutsetning:
Doren er apen.

1. Løsne dorpakningen fra sporet i hýre og venstre hjørme.

1. Trekk pakningen ut av sporet.

i	Tykkelsen på den nye dorpakningen kan avvike litt fra tykkelsen på den gamle dorpakningen. Det har ingen innvirkning på lukkeatferd og langva-rig funksjon.
i	Hvis apparatet har justerbare hengsler eller hengslefester, kan du op-timalisere lukkeatferden etterpå.
i	Små sidehull i dorpakningen har en funksjon (nødvendige for ventilasjo-nen). Det dreier seg ikke omproduksjonsfeel.

Reparasjon

Litt deformasjon av dorpakningen er normalt og har ingen innvirkning

pà funksjorden. Det anbefales à rette ut dorpakningen fer den settes inn i apparatet.

1. Skyy pakningens hjorner overst og nederstinn i sporet.

Reparasjon

1. Trykk hele pakningen inn i sporet trinn for trinn.

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]
Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetting:

4.3 Utskifting av easy opening handle

Spesielle hjelpemidler:

Phillips-skrutrekker PH2
Forutsetting:
Apparatet kobles fra strormforsyningen.
Doren er apen.

4.3.1 Demontering av easy opening handle

1. Ta ay dekslet for easy opening handle (1)
2. Skru ut to skruer (2).

easy opening handle er demontert.

4.3.2 Montering av easy opening handle

Monteresimotsaltrekkefoge.

Reparasjon

4.4 Utskiftning av Øvre dorhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot a skli ut.

AFORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!

Personskade pa grunn av fallende deler,

Sikre componenten sa den ikke kan falle ned.

OBSI!

Fare for at deler kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

Forutsetting:

Apparalet kobles fra stromforsyningen.
Apparates innvendige beslag er demontert.

4.4.1 Demontering av dorhengsel

Reparasjon

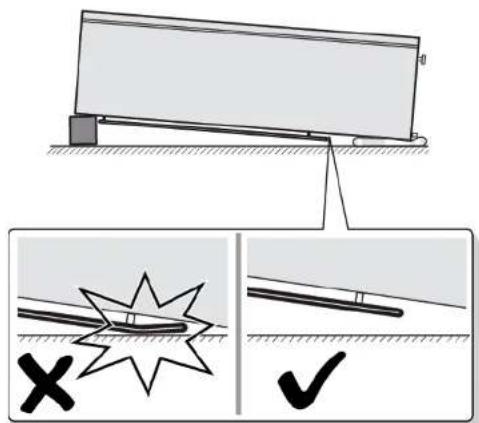

1. Plasser apparatet pa baksiden.

2.1. Trykk inn det ovre hengseldekslet pa begge sider (1).

1. Beveg det ovre hengseldekslet ut (2).
2. Ta av det ovre hengseldekslet (3).

Reparasjon

3.1. Skru ut to sknuer (1).

1. Demonter øvre hengsel (2).

Øvre dorhengsel er demontert.
4.4.2 Montering av dorhengsel
Monteres i motsatt rekkefolge.

Reparasjon

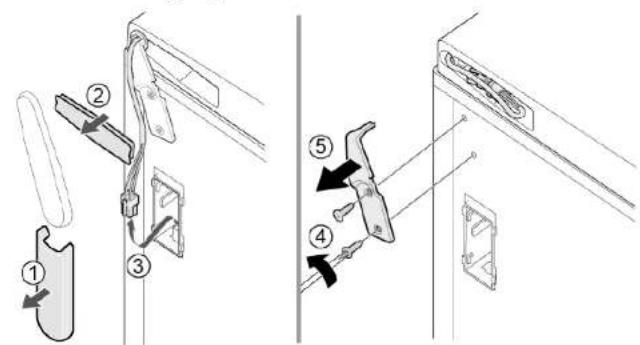

4.5 Utskifting av Øvre dorhengsel (dør med display)

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot a skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!

Personskade pa grunn av fallende deler.

Sikre componenten sa den ikke kan falle ned.

OBSI!

Fare for at deler kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

FARE

Fare for elektrisk stot pa grunn av strømforende deler!

Livsfare pa grunn av elektrisk stot ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter parasjonen mā du sverige for at det uftøres en sikherheits-test iht. VDE 0701 eller geldende forskritter i det respectiv land

FARE

Fare for elektrisk stot pa grunn av stromforende deler!

Dóp pá grunn av drepende elektrisk stó

Koble apparatene fra stromforsyningen i minst 60 sekunder for reparasonete startes.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Apparatets innvendige beslag er demontert.

Reparasjon

4.5.1 Demontering av dorhengsel

1. Plasser apparatet pa baksiden.

Reparasjon

2.1. Trykk inn det ovre hengseldekslet pa begge sider (1).
2. Beveg det ovre hengseldekslet ut (2).
3. Ta av det ovre hengseldekslet (3).

3.1 Ta av kabelboksdekslet (1). 2.Fiem kabelbeskyttelsen (2
3. Koble fra den elektriske tilkoblingen (3).
4. Skru ut to skruer (4).
5. Demonter avre hengsel (5).

Øvre dorhengsel er demontert.

4.5.2 Montering av dorhengsel

Monteres i motsattrekkefolge.

Reparasjon

4.6 Utskifting av nedre dorrhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot ä skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!

Personskade pa grunn av fallende deler.

Sikre componenten sa den ikke kan falle ned.

OBSI

Fare for at deler kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

Forutsetting:

Apparalet kobles fra strormforsyningen.
Apparalets innvendige beslag er demonlert.
Apparatet plasseres pa baksiden.
Oyre hengsel er demontert.354

4.6.1 Utskifting av nedre dorhengsel

1. Demonter doren.

2.1. Skru ut skruen (1).

1. Drei den nedre hengselen ut (2).
2. Demoner nedre hengsel (3).

Nedre hengsel demontert.

4.6.2 Montering av nedre dorhengsel

Monteres i motsatt rekkefge.

Reparasjon

4.7 Utskiftning av hylle

Forutsetning:
Doren er apen.

4.7.1 Demontering av hylle

Trekk ut hyllen.

Hyellen er demonter.

4.7.2 Montering av hylle

4.8 Utskifting av beholder for frysevarer

Forutsetning:
Daren er apen.

4.8.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer halt ut (1).
2. Ta ut beholderen for frysevarer (2).

Beholderen for frysevarer er demontert.

4.8.2 Montering av beholder for frysevarer

Monteresimotsattrekkefolge.

Reparasjon

4.9 Utskifting av ismaskin

Forutsetning:
Daren er apen.

4.9.1 Demontering av ismaskin

1. Trekk ut hyllen med beholderen for frysevarer med ismaskinen (1).
2. Løsne krokene (2). 3. Ta ut ismaskinen (3).

4.10 Utskifting av overste LED-lampe

Speiselle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0.4 mm x 60 mm, i sett [00341820]

Fare for elektrisk støt pa grunn av strømforende deler!

Livsfare pa grunn av elektrisk stot ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparacionen ma du sorge for at det utfores en sikkerhets
test iht, VDE 0701 ell er gieldende forskrifter i det respektive land

FARE

Fare forelektrisk stot pa grunn av stromforende deler!

Dd pa grunn av drepende elektrisk stot

Koble apparatene fra strømforsyningen i minst 60 sekunder før
reparasjonene startes

FORSIKTIG

Skarpe kanter!
Kuttskader
Bruk vernehansker.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Doren er apen.
De ovre innvendige beslagene er demontert.

4.10.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

LED-lampens elektriske tikkobling kobles fra.

1. Løsne LED-lampens kroker.

Reparasjon

1. Demonter LED-lampen ved à bevage den forover.

LED-lampen er demontert.
4.10.2 Montering av overste LED-lampe
Monteres imotsattrekkefolge.

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!

Risk for personskador pa ground av vassa kanter!

Risk for fallande delar pa ground av lossade skruvar!

Personskador pā ground av fallande delar.

Sakra komponenter sa att de inte faller ner.

OBS!

Risk for fallande delar pa ground av lossade skruvar!

Risk for elstotar pa ground av stromforande delar!
