NÁVOD K OBSLUZE DF1024WFVV Profilo

Poznámky k opravě - Mraznička

1 O tomto dokumentu 48

1.1 Dulezite informace 48

1.1.1 Ucel 48
1.2 Vysvětlení symbolù 48
1.2.1 Uroven nebezpeci 48
1.2.2 Symboly nebezpeci 48
1.2.3 Struktura vystrah. 49
1.2.4 Obecne symbol 49

Bezpečnost. 50

2.1 Vseobecne bezpecnostnifPokyny 50

2.1.1 Vsechny domaci spotbrebice 50

Nastroje a pomucky 51

Oprava. 52

4.1 Vymena tesheni dvirek 52

4.1.1 Vyjmuti tsesnvi dvirek 52
4.1.2 Montaz tésnén dvlfek 52

4.2 Vymena madla dvifek 55

4.2.1 Vyjmutl madla dvifek 55
4.2.2 Montaz madla dvlrek.. 55

4.4.1 Odstraneni zavesu dvirek.. 57
4.4.2 Montáz závesu dvírek 59

4.5 Vymena horniho zavesu dvirek (dvirka sukazatelem) 60

4.5.1 Odstraneni zavesu dvirek 61
4.5.2 Montaz zavesu dvirek 62

4.6 Vymena dolnho zavesu dvirek 63

4.6.1 Vymena dolniho zavesu dvifek 63
4.6.2 Montaz spodniho zavesu dvirek 64

4.7 Vymena odkladaci plochy 65

4.7.1 Vyjmuti odkladaci plochy 65
4.7.2 Montáz odkladaci plochy 65

4.8 Vymena zasobniku nazmrazené potraviny 66

4.8.1 Vyjmuti zasobniku nazmrazené potraviny 66
4.8.2 Montaz zasobniku nazmrazené potraviny 66

4.9 VymenaVyrobniku ledu 67

4.9.1 Vyjmuti vyrobniku ledu 67
4.9.2 Montaz vyrobniku ledu 67

4.10 Vymena LED horniho osvetleni 68

4.10.1 Vyjmuti LED osvétleni 68
4.10.2 Montaz horniho LED osvétleni 69

O tomto dokumentu

1.1 Dulezite informace

1.1.1 Ucel

TytoPokynykopravpomahajspotbrebiti privlastnoruciopravspotbrebiu v souladus platnymipredispysokodesignu (platnymi k 03/2021).

Obsahuji informace o vymene nekterych nahradnich dilu vctne prisluynych vystrah a nebezpeci.

V pripadé dotazu se obratte na nās zákaznicky servis. Za skody rucime pouze v pripadé, ze budou správné dodrženyPokyny k opravě.

1.2 Vysvétlení symbolú

1.2.1 Uroven nebezpeci

Jednotlivo urovné vystrah se skladají ze symbolu a signáního slova. Signáni slova uvádeji závažnost nebezpeči.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Uroven nebezpeci

1.2.2 Symboly nebezpeci

Symboly nebezpeci jsou symbolicka znazorneni urcujici druh nebezpeci

V tomt dokumentu jsou pouzity nasledujici symbolo nebezpeci:

Symbol nebezpeci Význam
!	Obecné vystražné upozorněni
	Nebezpeci vycházejíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci põezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
SSS	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpeci

1.2.3 Struktura vystrah

Vystrahy pouzite v toto dokumentu maj standardizovan yzhled a strukturu.

Nasledujicj pflklad ukauzje vystruh, ktera varjue prd zasaheim elektrickym proudem pit doyku dilu pod prudem. Je uvedeno opatfeni pro zabraneni rizika.

1.2.4 Obecné symboly

V toto dokumentu jsou pouzity nasledujici obecne symboly:

Obecný symbol Význam
i	Uvedeni zviástniho tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni výsledku
[Start] Uvedeni klasy nebo tlačitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného textu / okna (naukazateli spotfěbiće)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Vseobecne bezpečnostníPokyny

2.1.1 Vsechny domáci spotřebrane

Nebezpeci urazu elektrickym proudem pfi dotyku dlu pod proudem!

Chyby pri oprave elektrickych soucasti mohou vest k urazu elektrickym proudem!
- Odpoje spotfebic ze site alespon 60 sekund prd zahajenim praci.
- Po opravě neche provest bezpečnostnízkoušku podle VDE 0701 nebo spečifický predpisù dané zěme.

Nebezpeci poraneni o ostre hrany!

Pouzivejte ochranné rukavice.

Nebezpeci Rozdrceni beshem opravy, udrzby, odstraneni zavad a servisu tzkymi

a pohyblivymi soucástmi

Pouzivejebezpecnostn obuv.
Zajistete tězké současti pred pádem.
Nesahejte na pohyblive soucasti.

Nebezpeci z hlediska bezpečnosti / funkce spotřebrane!

• Používejte pouze originální nahradní dily.
  Nebezpeči poskození elektrostatisty citlivych současti (elektrostatický vyboj)!
  Nedotykejtesmodulu，vcetnepripojakvodicu.

Nastroje a pomücky

Oznaceni Detaily Smíky
Ochranná tkanina [00342013]	60 cm x 50 cm
Šroubovák Phillips PH2
Torx Bit TX20 [00340865]	6.3 mm (1/4")
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]	①

Požadavek:
DviriKa jsou otevtena.

4.1.1 Vyjmuti tsesneni dvirek

1. Uvolnete tésnéni dviřek z drážky v pravém a levém rohu.

1. Vytihněte těsněni z dražky.

Tesneni dvirek je vyjmute.

1	Nové těsněni dvírek műze mit trochu jinou šířku než púvodní těsněni. Dovřeni dvírek ani dlouhodobá funkce tim nebudou ovlivnény.
2	Pokud má spotřebrić nastavitelné závěsy nebo nástavce závěsù, műzete dovřeni dvírek následné upravit.
3	Malé bočné olvory v těsněni dvírek jsou funkéri (slouží pro prívod vždu-chu). Nejsou vadou vyrobku.

Oprava

1. Zkontrolujte, zda neni poskozena drážka těsněné.

1. Pokud je drażka tésněni poskozená, -kontaktujte zákaznicky servis.

3

Lehka deformace tsesnei dvirek je normaln a nemva liv na jeho
funkci. Pred vlozenim do spotfebiode doporuucjeme tsesnei narovnat.

Tésnéní zahréjte fénm nebo horkou vodou a manuálne upravte jeho tvar.

1. Zatlacte homia dolni rohy tsesneni do drazky.

Oprava

1. Postupné zallacte do dražky celé těsněni.

Tesneivirek je namontovane.

Spotfebi je opdojeny od prlvodu elektricke energie.
Dvlka jsou oteviena.

4.2.1 Vyjmuti madla dvirek

1. Odstrahte dve krytky sroubu (1).
2. Vysroubujte dva srouby (2).
   3.Vyjmte madlo dvirek (3).

Madlo dvitek je vyjmuté.

4.2.2 Montáz madla dvítek

Montáz provedte v opacné m sledu.

Oprava

Sroubovak Phillips PH2
Požadavek:
Spotbreic je opdojeny od privodu elektrické energia.
Dvifka jsou otevrená.

4.3.1 Vyjmuti Easy opening handle

1. Odstrante kryt Easy opening handle (1).
2. Vysroubjte dva srouby (2).

Easy opening handle je odstranene.

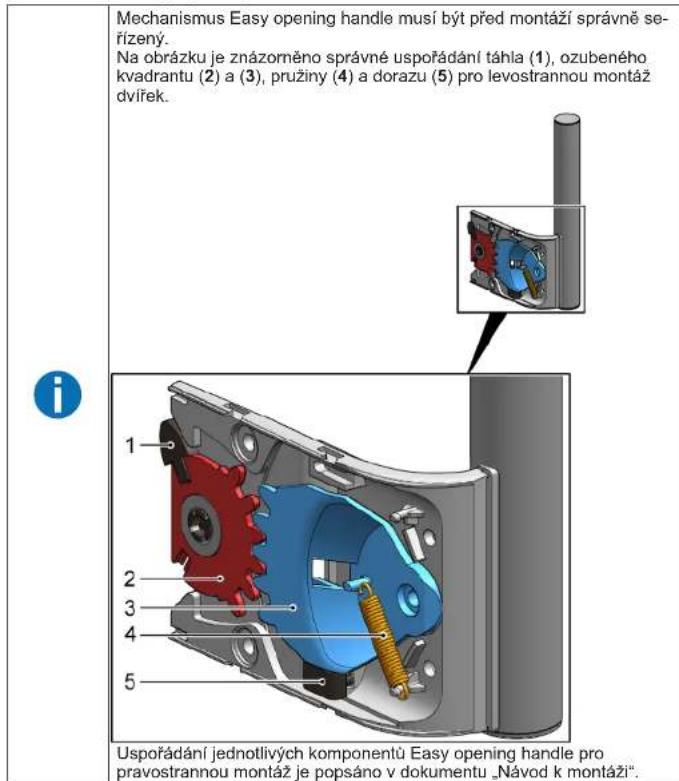

4.3.2 Montáz Easy opening handle

Montaz proved v opacnem sleu.

Oprava

4.4 Vymena horniho zavesu dvifek

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Težké, objemné spotřeblíč!

Poranéni zad a svalu

Odrstaneni dvlfek spotfebié by mél provadét vyhradne školeny obdnikl.
Pro manipulaci se spotbrebiem jsou nutnl dva lidé.
Pouzijte pouze vchodne nastroje a zaftzenl.

Ostre hrany!

Nebezpečí feznych poraněni

Pouziveje ochranné rukavice.

Sklouznuti naklonenych spotrebic!

Zlomeniny / poraněni rozdrcením

Zajistete spotfebeice protisklouznutf.

Nebezpeči padajicich dilu kvuli uvolněnym sroubúm!

pranéni padajicimi dily

Zajistete Jednotlive soucasti prd padem.

Nebezpeči padajích dìlù kvúli uvolněm sroubúm!

Poskozeni jin'ych caski spotfebiene bo prvku domacosti zakaznika,

napr. podlathy.

Zajistete jednotlivé soucasti préd pádem.

Požadavek:

1. Položte spotřebric na zadní stranu.

2.1. Na obou stranach stisknete kryt horimo zavesu (1).

1. Vysunite kryt hoimho zavese (2). 3. Ostradnite kryt hoimho zavese (3)

Oprava

3.1.Vysroubujte dva srouby (1). 2.Vyjmete horni zaves (2).

Horní záves dvířek je vyjmúty.
4.4.2 Montáz zavesu dvírek
Montaz proved v opacnem sledu.

Oprava

4.5 Vymena horniho zavesu dvirek (dvirka sukazelem)

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VVYSTRAHA

Tezké, objemne spotfebreic!

Poranéni zad a svalu

• Odstranéni dvírek spotfebiče by měl provadět vyhradné školeny ob还可n.
  Pro manipulaci se spotbrebiem jsou nutni dva lidé.
  Pouzijte pouze vchodne nastroje a zaifzenl.

POZOR

Ostré hrany!

Nebezpečí reznych poraněni

Pouziveje ochranné rukavice.

VYSTRAHA

Sklouznuti naklonenych spotbrebič!

Zlomeniny / poraněni rozdrcením

Zajistete spotfebeice protisklouznutl.

POZOR

Nebezpeci padajicich dilu kvuli uvolenyns roubum!
oranénpadajicimi dily
Zajistete jednotlive soucasti prd padem.

POZORI

Nebezpeči padajích dìlù kvúli uvoIeným sroubúm!
Poskozenj jin'ych casti spotfebiene nebo prvku domacosti zakaznka,
napr. podlavy.
Zajistete jednotlive soucasti pfed padem.

NEBEZPE

Nebepezci urazu elektrickym proudem pri dotyku dlil pod proudem! V tripade neodborne aprvy hrozi nebezpeci smrtnelno hr uzaru elektrickym proudem

Opravu elektrického zażeni smi povádět jen kvalifikovany elektrikár.
Po opravě nechte prostové bezpečnostníkoušku podle VDE 0701 nebo spezifikych předpisùnané země.

NEBEZPEÖ

Nebezpeci urazu elektrickym proudem pri dotyku dilu pod proudem!

Usmrceni elektrickym proudem

• Odpoje spoletrebi od pivodu elektrickeho prduc alespn 60 sekund preezhajen opravy.

Požadavek:

Spotfebič je opdopojéný od prívodu elektrické energia.
Vinití kováni spotbrebiče je odstraněno.

Oprava

4.5.1 Odstraneni zavesu dvirek

1. Položte spořěbič na zadní stranu.

Oprava

2.1. Na obou stranach stisknete kryt horniho zavesu (1).
2. Vysunte kryt hornlho zavesu (2).
3. Odstrahte kryt horniho zavesu (3).

3.1.Odstrahte kryt kabelove skfine (1). 2.Odstrahte ochranu kabelu (2).
3. Odpjote elektrické pripojeni (3).
4. Vysroubujte dva srouby (4).
5.Vyjmte horni zaves (5).

Hom záves dvifek je vyjmuty.

4.5.2 Montáz závesu dvírek

Montaž provedte v opacné muleu.

Oprava

4.6 Vymena dolniho zavesu dvftek

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VVYSTRAHA

Tezké, objemne spotfebcie!

Poranéni zad a svalu

• Odstranéni dvifek spotfebiče by měl provadět vyhradné školeny obornyk.
  Pro manipulaci se spotbrebcem isou nutnl dva lidé.
  Pouzijte pouze vchodne nastroje a zaifzenl.

POZOR

Ostré hrany!

Spotfebič je opdojený od prífvodu elektrické energia.
Vnitnikovani spotrebice je odstraneno.
Spotfebi cei na zadni strane.

Horní záves je vyjmuty. 60

4.6.1 Vymena dolniho zavesu dvirek

1. Odstrahte dvirka.

2.1.Vysroubujte srouby (1).

1. Vytočte spodni záves (2).
   3.Vyjmete spodnl zaves (3).

4.6.2 Montáz spodniho závesu dvirek

Montaz proved v opacnem sledu.

Oprava

4.7 Vymena odkladaci plochy

Požadavek:
DviriKa jsou otevtena.

4.7.1 Vyjmuti odkladaci plochy

Vytáhněte odkladaci plochu.

Odkladyaci plocha je vyjmuto.

4.7.2 Montáz odkladaci plochy

Montáz provedte v opacné m sledu.

Oprava

4.8 Vymena zasobniku nazmrazené potraviny

Požadavek:
DviriKa jsou otevtena.

4.8.1 Vyjmuti zásobniku nazmrazené potraviny

1. Upné vytahnete zasobnik nazmrazené potraviny (1). 2.Vyjmte zasobnik nazmrazené potraviny (2).

Zasobnik nazmrazené potraviny je vyjmuty.

4.8.2 Montáz zásobníku nazmrazené potraviny

Montaz proved v opacnem sledu.

Oprava

4.9 Vymena vyrobniku ledu

Požadavek:
Dvifka jsou otevrena.

4.9.1 Vyjmuti vyrobniku ledu

1. Vytáhněte zásobnik nazmrazené potraviny spolu s vyrobnikem ledu (1).
2. Uvolnete haky (2)
   3.VyjmteVyrobnik ledu (3).

Vyrobnik ledjevyjmuty.

4.9.2 Montáz výrobniku ledu

Montaz proved v opacnem sledu.

Oprava

4.10 Vymena LED hornho osvétleni

Spezialn nastroje:

Plochy sroubovak Cepel 2.4 mm x 0.4 mm x 60 mm, v sadé [00341820]

Váš spotřebie je vybaven bezudžbovym LED osvetlenim. Tato osvetleni smi byt opravena pouze zákaznickým servi opravěněny technikem!

NEBEZPEČI

Nebezpeci urazu elektrickym proudem pī dotyku dilu pod proudem! V pripadé neodborné opravy hrozi nebezpeci smrtelného urazu elektrickym proudem

Opravu elektrického zafizeni sm provadět jen kvalifikovaný elektrikár.
Po opravě nechte provost bezpečnostníkoušku podle VDE 0701 nebo spezifikych předpisùn dalé zeme.

NEBZPECI

Nebepezé urazu elektrický proudm pfl dotyku dlù pod proudm Usmrcené elektrický proudm

• Odpojte spotfrebic od pfrivodu elektrickeho proudu alespn 60 sekund pfd zahajenim opravy.

POZOR

Ostróhrny
Nebezpečí feznych poraněni

Pouziveje ochranné rukavice.

Požadavek:

Spotbrebi je odpojeny od privodu elektricke energia.
Dvifka jsou otevrená.
Homé vinití nkvánje vyjmuto.

4.10.1 Vyjmuti LED osvětleni

1. Posunte LED osvétlení k leve strane.

Elektrické pripojeni LED osvětlení je odpojené.

1. Uvolněte haky LED osvetleni.

Oprava

1. Odstrante LED osvětěné jeho posunúím dopředu.

LED osvétlení je vyjmute.
4.10.2 Montáz horniho LED osvétlení
Montaz provedte v opacnem sledu.

Tip til reparation - Fryser

Poznámky k opravém - Mraznička

1 O toto dokunte 433

1.1 Dolezite informacia 433

1.1.1 Ucel 433
1.2 Vysvetlenie symbolov 433
1.2.1 Urovne nebezpečenstva 433
1.2.2 Symbolo označujuce rizika 433
1.2.3 Struktura varovani 434
1.2.4 Vseobecne symbol 434

Bezpečnost 435

2.1 Vseobecne bezpecnostnepokyny 435

2.1.1 Vsetky domace spotrebice 435

Nastroje a pomocky 436

Oprava. 437

4.1 Vymena tesenia dvierok 437

4.1.1 Odoberanie tesenia dvierok 437
4.1.2 Montaz tesnenia dvierok 437

Ak mate otazky, kontaktujte nás zákaznicky servis. Za poskodenia ručime len vtedy, akPokyny boli dodržanje správné.

1.2 Vysvetlenie symbolov


NEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné následký pri ignorovani nebezpeçenstva/varovania. Opatrenia a zákazy na zabránie nebezpeçenstvu.

Nasledujuci priklad znazornije varovanie pred zasahom elektrickym prudom pri dotyku scastami pod napatim. Je uvedene opatrenie na predidenie nebezpecenstvu.


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napāṭim! Umtie v dóssledku zásahu elektrickým prudom Odpoje spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatom oprav.

1.2.4 Vseobecne symboly

V toto dokunte sa pouzivaju nasledujuce vseobecne symboly:

Všeob. symbol Význam
i	Označenie špecíálinehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
Označenie prepojenia na videonávod
Označenie požadovaných nastrojov
Označenie požadovaních podmienok
Označenie podmienky (ak ..., potom ...)
Označenie výslédku
[Spustenie] Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Tabulka 3: Vseobecne symbol

Bezpečnost'

2.1 Vseobecne bezpecnostréPokyny

2.1.1 Vsetky domace spotrebice

Nebezpečenstvo urazu elektrický prudom pri dotyku s Čast'am pod napatim!

1. Vytilhniite tesnenie z drážky.

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

4.4 Vymena horneho zavesu dveri

Spezialne nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tazke, objemne spotreblie!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat skoleny obornki.
Na presunutie spotrebica sa vyzaduju dve osoby.
Pouzite vhodne nastroje a vybavenie.

UPOZORNENIE

Ostre hrany!

Rezné poranenia

Noste ochranné rukavice.

VAROVANIE

Zosmyknutie naklonenych spotrebičov!

Zlomeniny/pomliazdenia

Zaistite spotrebiceproti zoemyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvolnéni skrutiek!

ranenie padajucimi dielmi
Zaistitekomponent protipádu.

POZORI

Riziko pádu dielov po uvolnéni skrutiek!

Horny záves dvierok je odobrát.

Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

4.5 Vymena horneho zavesu dvierok (dvierka s displejom)

Spezialne nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tzke, objemne spotreblie!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat' skoleny obdornki.
Na presunutie spotrebia sa vyzaduju dve osoby.

Pouzite vhodne nastroje a vybavenie.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

Noste ochranné rukavice.

VAROVANIE

Zosmyknutie naklonenych spotrebičov!

Zlomeniny/pomliazdenia

Zaistite spotrebice proti zoemyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvolnéni skrutiek!

anenie padajucimi dielemi.

Zaistite component protipadyu.

POZORI

Riziko pádu dielov po uvolnéni skrutiek!

Elektrické diely ma opravovat kvalifikovny elektrikar.

• Po oprave zariajde vykonanie bezpeccnstnohe testu v sulade s nariadienl VDE 0701 alelo s miestnymi nariadienami.

NEBEZPECENSTVO

Nebepezencstvo urazu elektrickym prudom pri dotyku s castami pod napatim!

Umtrie v dosledku zasahu elektrickym prudom

• Odpojte spotrebic od elektrickeho zdroja aspon 60 sekund preda zaiclakomaprv.

Poziadavka:

Spotrebič je odpojený od elektrického napajania.
Tvarovsky z interiéru spotrebica su odobrata.

Oprava

4.5.1 Odoberanie zavesu dvierok

1. Spotrebič dajte na zadnu stranu.

2021-03-11_9001631451 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 446 z 543

Oprava

2.1. Na oboch stranach stlače kryt homého závesu (1).
2.Vytiahnite kryt horného zavesu (2).
3. Odoberte kryt horného závesu (3).

3.1. Odoberte kryt priestoru na kable (1).
2. Odoberte ochranu kábla (2).
3. Odpjote elektrické priopojenie (3).
4. Odskrutkujte dve skrutky (4).
5. Odoberte horny zaves (5).

Hornyáves dvierok je odobratý.

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

Spodny záves je odobrát.

Oprava

• Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

4.8 Vymena nadoby na zmrazené potraviny

Nádoba na zmrazené polraviny je odobrata.

4.8.2 Montáz nádoby nazmrazené potraviny

Pri montázi postupujte v opacnom poradí krokov demontáze.

2021-03-11_9001631451 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 451 z 543

Oprava

4.9 Vymena vyrobnika fadu

Požiadavka:
Dvierka su otvorené.

4.9.1 Odobratie vyrobnika fadu

1. Üplne vytiahnite polikku s náobou nazmrazené potraviny spou s vyrobníkom fadu (1).
2. Uvolnite háčíky (2).
3. Odoberte vyrobnik fadu (3).

Vyrobnik fadu je odobraty.

• Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

4.10 Vymena horneho LED svetla

SPECIALNE nastroje:

Plochy skrutkova Čepel 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Voyvahve vasho spotrebica je bezudrbove LED svetlo. Tieto svetla moze opravovat'len zakaznicky servis alebo technik!

NEBEZPEGENSTVO

Nebepezcensto urazu elektrickym prudom pri dotyku scast'am pod napatim! Ohrozenie zivota sposobene elektrickym zasahom v pripade nespravnje

Elektrické diely ma opravovat kvalifikovny elektrikár.

• Pograve zariajdte vykonanie bezpeceostnhe testu v sultade s nariadienm VDE 0701 alebo s miestnymi nariadieniami.

NEBEZPEGENSTVO

Nebezpcecnstvo urazu elektrickym prudom pri dotyku s ccastaml pod napatim!

Umttie v dosedledku zasaahu elektrickym prudom Odojte spotrebice od elektrickeho zdroja aspon 60 sekund pred zaiciatkom oprav.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

Noste ochranné rukayice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sù otvorené.
Horné tvarovky z interiéru su odobráté.

4.10.1 Odobratie LED osvetlenia

1. Posunte LED svetlo na favu stranu.

Elektrické pripojenie LED svetla je odpojené.

1. Uvolfnite haciky LED svetla.

Oprava

1. Presuite LED svetlo posunutim dopreu.

LED svetlo je odobratae.

4.10.2 Montázh horého LED svetla

Pri montázi postupujte v opacnom poradi krokov demontáze.

2021-03-11_9001631451 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 454 z 543

Zlomi kosti/zmečkanine

Aparate zašcitite pred zdrsvanjem.

Zlomi kosti/zmečkanine

Aparate zašcitite pred zdrsvanjem.

PREVIDNO

Zlomi kosti/zmečkanine

Aparate zašcitite pred zdrsavanjem.

PREVIDNO
