HASZNÁLATI ÚTMUTATÓ DF1033WEVV Profilo

4.1.2 Montáz tésnéní dvirek

Javitasi utmutató - Fagyasztószekrény

1 A Dokumentummal kapcsolatos informaciok. 252

1.1 Fontos tudnivalok 252

1.1.1 Cel 252

1.2 Szimbólummagyarázat 252

1.2.1 Veszélyességi szintek 252
1.2.2 Veszelyt jelz szimbolumok 252
1.2.3 A figyelmeztetesek felepitese 253
1.2.4 Aitalanos szimbolumok 253

Biztonsag 254

2.1 AltalanosBiztonsagiutasItasok 254

2.1.1 Osszes haztartasi keszulek 254

Szerszamok es segedanyagok. 255

Javitás 256

4.2 A fogantyucsereje 259

4.2.1 A fogantyu eltavolitasa 259
4.2.2 A fogantyu felszerelése 259

4.3 Az easy opening handle fogantyu csereje 260

4.3.1 Az easy opening handle fogantyu eltavolitasa 260
4.3.2 Az easy opening handle foganty felszerelse 260

4.4 A felso ajtózsanér cseréje 261

4.4.1 Az ajtózsanér eltávolitása 261
4.4.2 Az ajtózsanér felszerelése 263

4.5 A felso ajtószanér cseréje (kijelzös ajtó) 264

4.5.1 Az ajtózsanér eltávolitasa 265
4.5.2 Az ajtózsanér felszerelèse 266

4.6 Az also ajtózsanér cseréje 267

4.6.1 Az also ajtózsanér cseréje 267
4.6.2 Az also ajtozsaner felhelyezese 268

4.7 A polc csereje 269

4.7.1 A polc eltayolitasa 269
4.7.2 A polc beszerelése 269

4.8 Fagyasztódoboz cseréje 270

4.8.1 Fagyasztódoboz eltávolítása 270
4.8.2 A fagyasztódoboz behelyezése 270

4.9 A jegkeszitc csereje 271

4.9.1 A jegkesztö eltavolitasa 271
4.9.2 A jegkesztö beszerelse 271

4.10 Felso LED-vilagitas csereje 272

4.10.1 LED-vilagitas eltavolitasa 272
4.10.2 A felso LED-vilagitas beszerelése 273

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogaták a fogyasztó t a keszülekek othoni megjavitzában a körneyezzettudatos tervezésról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbólum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem/ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jeIzO szimbolumok

1.2.3 A figyelmeztetesek felepitese

A jelen dokumentumban levo figyelmeztetesek szabvanyositott megjolenesuek es folépétésiek.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltasok.

Az alabbi péda egy olyan figyelmeztétest mutat be, amely az aram alatt levó alkateré-szek okozla aramutésre figyelmezt. Megemliti a veszely elkerulésere szolgálo intézkésted.


VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi altalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyú vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Biztonság

2.1 AltalanosBiztonsagiutasfasok

2.1.1 Osszes háztartásikészülék

Áramútes veszélye áram alatt levő alkatrészek miatt!

Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkzezdene elott legalabbb 60 masodpercevalaissa le a keszulkeket az elektromahlazotrol.
A javitas utan végeteussen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.

Éles peremek miatt fennaló sérulésveszély!

Viseljen védokesztuyt.

Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt

Viseljen vedocipot.
Biztositsa leeses elln a nehez alkatreszeket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.

Sérulhet a keszülék biztonsága / mukódése!

Elektrosztatikailag érzekeny alkatrészek (ESD-k) károsodásanak veszelye!

Kizárolag eredeti potalkrészeket használjon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Védörongy [00342013]	60 cm x 50 cm	###
PH2 csillagcsavar- húzó
TX20 Torx bilhegy [00340865]	6,3 mm (1/4")
Laposfejü csavar- húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

Követelmeny:
Az ajto nyitva van

4.1.1 A gumitōimits eltávolítasa

1. Vegye ki a gumitōmitést a barázdából a jobb é s a bal sarokban.

1. Húzza ki a gumitōmitést a barázdából.

Eltavolitotta a gumitomitest.

4.1.2 A gumitomités beszerelése

	Az uy gomitōimits vastagsága enyhén elterhet a régi gomitōimits vas-tagāgától. Ez nem befolyasolja az ajócsukás MODját ès hossú tátu mücködéset.
	Ha a készüléköben beallithato zsanérok vagy zsanérrögztísep sk vannak, utolag optimalizálhatja a becsukás MODját.
	A gomitōimitsben lévő apró, oldásó lyukak FUNCIONÁlisak (a szellözs-hez szükségesek). Ezek nem gyárási hibák.

Javitás

1. Ellenorizzze a barazdāt serulések szempontjábol.

1. Ha a gomitimits barazdaja serrt: -Vegye fei akapcsolatot azugyfelszolgalattal.
2. A gumitōmtés enyehe deformálóda normalí, és nem befolyasoljá a működesét. Javasolt a gumitōmtés kiegyenesítse a keszülékbe tör-ténô behelyezes elott.

Hajszaritóval vagy forro vizzel melegitse fel a gumitōmitést, és kézzel formázza üjra.

Beszerelle a gumitomitest.

4.2 A fogantyu csereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfeju csavarhuzó Hegy 10 mm x 1,6 mm x 200 mm

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
Az ajtó nyitva van

4.2.1 A fogantyu eltavolitasa

1. Tavolitsa el a két csavarfedelet (1).

2. Csavarja ki a két csavart (2).

3. Távolitsa el a fogantyút (3).

Eltavolitotta a fogantyut.

4.2.2 A fogantu felszerelése

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.3 Az easy opening handle fogantyu cseréje

Kulonleges eszkozok

PH2 csillagcsavarhuzo
Követelmeny:
A keszuleket levalasztotta az aramellatasrol.
Az ajto nyitva van

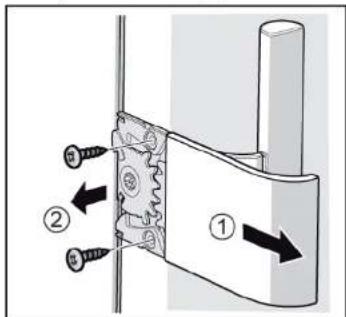

4.3.1 Az easy opening handle fogantyu eltavolitasa

1. Távolitsa el az easy opening handle fogantyu fedelét (1).
2. Csavarja ki a két csavart (2).

Eltavolitotta az easy opening handle fogantyut.

4.3.2 Az easy opening handle fogantyu felszerelèse

Az elhelyezest forditott sorrendben végEZe.

Javitás

4.4 A felso ajtozsan er csereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülk ajtajnak eltávolításat kizárólag szakemberrel végez
tesse.
A keszülk elmozdításahoz két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulsek

Viseljen védokesztuty.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttore / zuzodasi serulesek

Biztosltsa keszulekeket elcsuszas elln.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés,
Biztositsa az alkatreszt leeses elln.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket levalasztotta az aramellátásrol.
Eltavolitotta a keszulék belső szerelevényeit.

4.4.1 Az ajtózanan er eltavolitasa

Javitás

1. Forditsa a keszuleket a hatara.

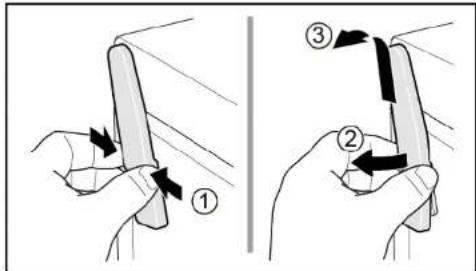

2.1.Nyomja meg mindkét oldalon a felso zsanér burkolatat (1).

1. Huza a el felso zsan er burkolat
2. Tavolitsa el a felso zsan er burkolatat (3).

Javitás

3.1.Csavarja ki a két csvart (1).

1. Távolitsa el a felso zsanert (2).

Eltávolitotta a ajtó felsö szanérját.
4.4.2 Az ajtózsanér felszerelése
Az elhelyezest forditott sorrendben végEZze.

Javitás

4.5 A felso ajtószanér cseréje (kijelzós ajto)

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülk ajtajnak eltávolításat kizárólag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulesek

Viseljen védoksztyut.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorez / zuzodasi serulesek

Biztositsa a keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés,

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses elln.

VESZÉLY

Áramütes yeszélye áram alatt léyó alkatrészek miatt!

etveszely a nem megfelelo jayitas okozta aramutes miatt

Az elektromos alkatrsezek javitasat kizarolag képsett elektrum-szeresz végêzheti.
A javatis utan végéztesen a VDE 0701-nek vagy az orszagspecfikus szabalyozaskon megfelelo vizgålaton.

VESZÉLY

Aramutes veszelye aram alatt lev o alkatreszek miatt!

Haláos áramütes

A javitas megkezdese elott legalabbb 60 masodperccel valassza le

a keszülékeket az elektromos halózatról.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
Eltavolitotta a keszulek belso szerelvenyeit.

Javitás

4.5.1 Az ajtózsanér eltávolitasa

1. Forditsa a keszuleket a hatara.

2.1. Nyomja meg mindkét oldalon a felso zsanér burkolatát (1).

1. Húzza el a felsö zsanér burkolatát (2).
2. Távolitsa el a felso zsanér burkolatát (3).

3.1. Távolítsa el a kábeldoboz fedelet (1).

1. Távolítsa el a kabelburkolatot (2).
2. Valassza le az elektromos csatlakozast (3).
3. Csavarja ki a két csavart (4)
4. Távolítsa el a felso zsanér (5).

Eltavollotta az ajto fello zsanerjat.

4.5.2 Az ajtózsanér felszerelése

Az elhelyezest forditott sorrendben végezze.

Javitás

4.6 Az also ajtózsanér cseréje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülek ajtajanak eltavolitásat kizárolag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelö eszkozoket és berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulesek

Viseljen védokesztuty.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csontorez /zuzodasi serulisek

Biztositsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés.

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses ell.

Kovetelmeny:

A keszüléket levalasztotta az aramellatásrol.
Eltavolitotta a keszulékbelszerelevenyeit.
A keszuleket a hatara forditotta.

Eltavolitotta a felso zsanert.264

4.6.1 Az also ajtózanscrseje

1. Vegye le az ajtót.

2.1.Csavarja ki a csavart (1).

1. Forditsa ki az also zsanert (2).
2. Távolítsa el az also zsanér (3).

Eltavolitotta az also zsanert.

Javitás

4.6.2 Az also ajtóznanér felhelyezese

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.7 A polc sceréje

Követelmény:
Az ajto nyitva van

4.7.1 A polc eltavolitasa

Huzza ki apolcot.

Eltavolitotta a polcot.

4.7.2 A polc beszerelése

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.8 Fagyasztódoboz cseréje

Követelmény:
Az ajtó nyitva van

4.8.1 Fagyasztodobo zeltavolitasa

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltavolitotta fagyasztodobozt.

4.8.2 A fagyasztódoboz behelyzese

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.9 A jegkesztó csereje

Kovetelmeny:

Az ajto nyitva van

4.9.1 A jégkésztó eltávolítasa

1. Húzza ki a fagyasztódobozt a jégkésztövel (1).
2. Oldja ki a horgokat (2).
3. Távolítsa el a jégkesztól (3).

Eltavolitotta a jegkeszitot.

4.9.2 A jégkésztó beszerelése

Az elhelyezest fordltott sorrendben végaze.

Javitás

4.10 Felsö LED-vilagítas cseréje

Kulonleges eszkozok

Laposfejú csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A keszüleke karbantartasmentes LED-vilaglattassel rendelkezik.
A vilagitast kizarolag az ügylfelszolgat vagy szakképsett technikusok ja-vilthatjak meg!

VESZÉLY

Aramutés veszelye aram alatt lev o alkatreszek miatt!

Eletveszély a nem megfelelo javitas okozta aramutés miatt

Az elektramos alkatrészek javitásat kizáról pákşett elektrümú-szerész végézheti.
A javatis utan végétezzes a VDE 0701-nek vagy az orszagspecificus szabalyozasokn megfelelo vizsgalatot.

VESZÉLY

Aramutés veszélye aram alatt levó alkatreszek miatt! Haláos aramutés

A javtavs megekdese elott legalabb 60 masodperccel valassa le a keszulkeket az elektromos halozatrlo.

VIGYAZAT

Éles szelek!

Vagasi sérulèsek
Viseljen védokesztyut.

Követelény:

A készüléket levalasztotta az aramellatasról.
Az ajtó nyitva van
Eltavolitotta a keszulék felső szerelvényeit.

4.10.1 LED-vilagitas ehtavolitasa

1. Vigye a LED-vilagitast a bal oldalra.

Levalasztotta a LED-vilagitas elektromos csallakozasal.

1. Oldja ki a LED-vilagitashoz kapcsoló horgokat.

Javitás

3.Emelje e a keszulktol a LED-vilagitast.

Eltavolitotta a LED-vilagitast.

4.10.2 A felso LED-vilagitás beszerelése
Az elhelyezest forditott sorrendben végezze.

4.4.2 Montáz zavesu dvierok

4.5.2 Montáz zavesu dvierok
